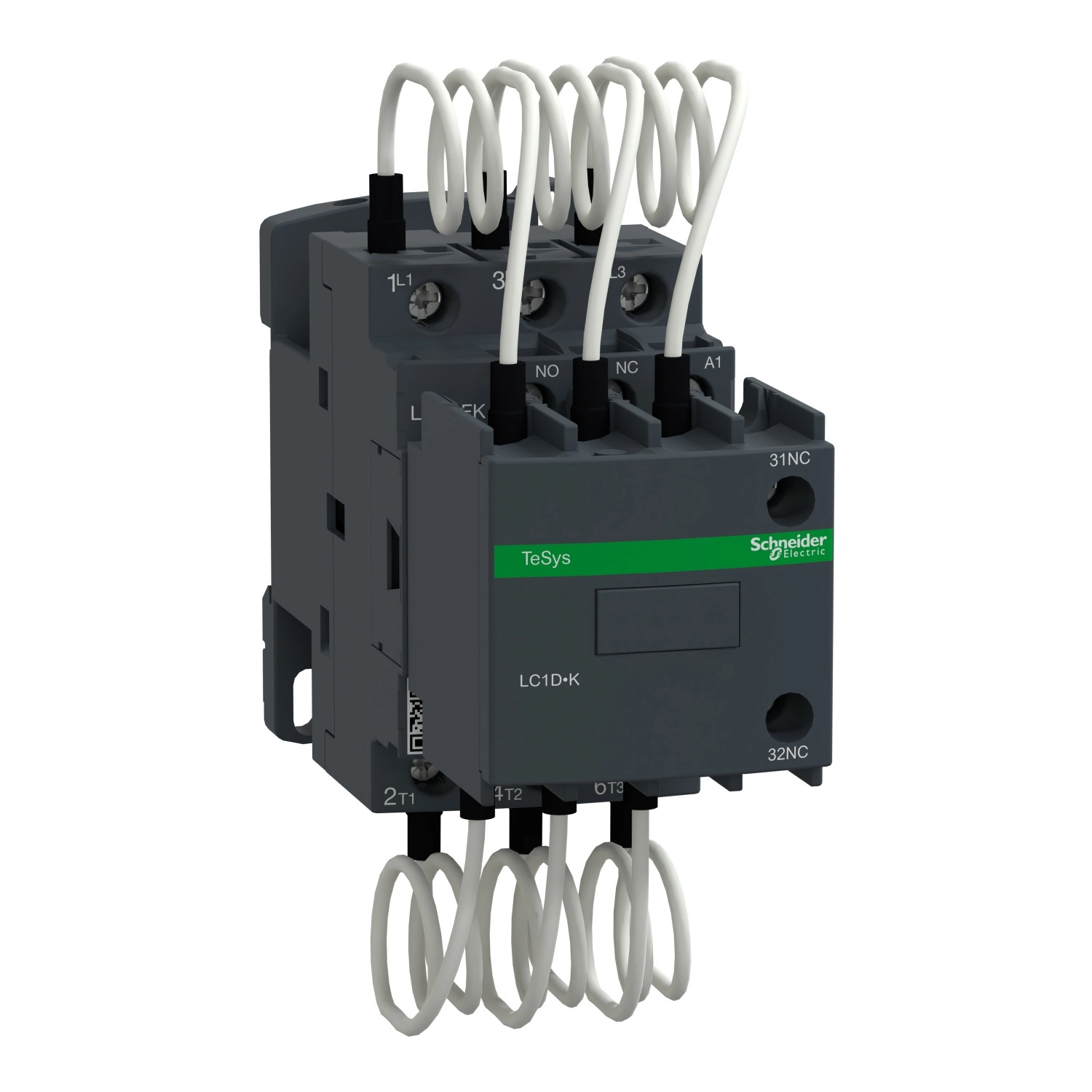

A Schneider Electric TeSys Deca termékcsaládba tartozó LC1DFKM7 kondenzátor mágneskapcsoló egy professzionális elektromos kapcsolóberendezés, amely kimondottan fázisjavító kondenzátorok kapcsolására lett kifejlesztve. Ez a speciális mágneskapcsoló 12,5 kVAR teljesítményű kondenzátorok kapcsolására alkalmas 400/415V 50Hz hálózaton, miközben 220V AC 50/60Hz tekercsfeszültséggel működik.
Az LC1DFKM7 modell a TeSys D sorozat része, amely ipari alkalmazásokhoz lett tervezve, különös tekintettel a teljesítménytényező korrekciójára. A készülék AC-6b felhasználási kategóriába tartozik, ami kifejezetten a kondenzátorok kapcsolásához optimalizált kialakítást jelent. A háromfázisú kivitel (3P) három NO (normally open) főérintkezővel rendelkezik, valamint 1 NO + 2 NC azonnali segédérintkezővel is el van látva, ami rugalmas vezérlési lehetőségeket biztosít.
A mágneskapcsoló kiemelkedő villamos paraméterei közé tartozik a 690V AC 50/60Hz névleges üzemi feszültség a főáramkörben, valamint változatos reaktív teljesítmény értékek különböző feszültségszinteken: 7 kvar 230V AC-nél, 12,5 kvar 400V AC-nél, 13 kvar 440V AC-nél és 21 kvar 690V AC-nél, mindegyik 50 Hz frekvencián és 60 °C környezeti hőmérsékletig. A vezérlőáramkör AC típusú, 220V AC 50/60Hz vezérlőfeszültséggel. A termék kimagasló villamos élettartammal rendelkezik, amely 300000 kapcsolási ciklus 400V-nál és 200000 ciklus 690V-nál. A kapcsolási frekvencia maximum 240 ciklus/óra lehet.
A LC1DFKM7 mágneskapcsoló szerelése egyszerű, DIN sínre vagy szerelőlapra is rögzíthető. A csatlakozások csavaros kapcsokkal történnek, amelyek mind a vezérlő-, mind a főáramkörhöz megfelelő méretű tömör vagy rugalmas kábelekkel használhatók. A csavarok meghúzási nyomatéka mindkét áramkörnél 1,7 N.m. Az IP20-as védettségű előlap megfelelő védelmet biztosít érintés ellen. A működési hőmérséklet-tartomány -5°C és +60°C között van, míg tároláskor -60°C és +80°C közötti hőmérsékletet tolerál. A termék 0-3000 m tengerszint feletti magasságig használható. Méretei: 115 mm magasság, 45 mm szélesség és 121 mm mélység, így kompakt kialakítással rendelkezik, ami előnyös a kapcsolószekrényben történő elhelyezésnél.
Schneider Electric TeSys D - LC1DFKM7 - Mágneskapcsoló 12,5KVAR 220V 50/60HZ műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Sorozat: TeSys Deca
Terméknév: TeSys LC1D.K
Típus: Kondenzátor mágneskapcsoló
Rövid terméknév: LC1DFK
Alkalmazás
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazás: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Elektromos jellemzők
Pólusok leírása: 3P
Főáramköri érintkezők: 3 NO
Névleges üzemi feszültség: Főáramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény: 7 kvar 230 V AC 50 Hz 60 °C-on
Reaktív teljesítmény: 12,5 kvar 400 V AC 50 Hz 60 °C-on
Reaktív teljesítmény: 13 kvar 440 V AC 50 Hz 60 °C-on
Reaktív teljesítmény: 21 kvar 690 V AC 50 Hz 60 °C-on
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 220 V AC 50/60 Hz
Segédérintkezők: 1 NO + 2 NC azonnali
Villamos élettartam: 300000 ciklus 400 V-nál
Villamos élettartam: 200000 ciklus 690 V-nál
Mechanikai jellemzők
Szerelés: DIN sín vagy szerelőlap
Maximális működési frekvencia: 240 ciklus/óra
Csatlakozások
Csavaros kapcsok meghúzási nyomatéka: Vezérlőáramkör: 1,7 N.m
Csavaros kapcsok meghúzási nyomatéka: Főáramkör: 1,7 N.m
Kiegészítő információk
Segédérintkező típusa: Mechanikusan kapcsolt 1 NO + 2 NC az IEC 60947-5-1 szerint
Környezeti feltételek
IP védettség: IP20 előlapon az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -5…60 °C
Tárolási környezeti hőmérséklet: -60…80 °C
Üzemi magasság: 0...3000 m
Méretek
Magasság: 115 mm
Szélesség: 45 mm
Mélység: 121 mm
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1
Szabványok: EN/IEC 60947-4-1
Szabványok: IEC 60335-1
Tanúsítványok: IECEE CB Scheme
Tanúsítványok: UKCA
