Wago 857-167 szilárdtest-alaprelé, 24 V DC bemenet, 24–240 V AC kimenet, 2 A tartós határáram
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 857-167 szilárdtest alaprelé 24 V DC névleges bemenettel és 24–240 V AC kimeneti tartománnyal készül. Tartós határárama 2 A; 5 mm széles, dugaszolható modul, PA66 szigetelőanyaggal. Nullfeszültség-kapcsolású, váltakozó feszültségű terhelési áramkörhöz.
Vezérlő áramkör
| Névleges bemeneti feszültség, U_N | 24 V DC |
|---|---|
| Alacsony szintű bemeneti tartomány | 0–10 V DC |
| Magas szintű bemeneti tartomány | 20–28,8 V DC |
| Névleges bemeneti áram U_N-nél | 7 mA |
Terhelési áramkör
| Terhelési áramkör | Kétvezetékes csatlakozás; nullfeszültség-kapcsolás |
|---|---|
| Tartós határáram | 2 A |
| Névleges kimeneti feszültség | 230 V AC |
| Kimeneti feszültségtartomány | 24–240 V AC |
| Feszültségesés | ≤1,6 V AC |
| Szivárgási áram a méretezési feszültségnél | ≤1,5 mA |
| Legkisebb kapcsolási áram | 22 mA |
| Bekapcsolási idő | ≤10 ms |
| Kikapcsolási idő | ≤10 ms |
| Kapcsolási frekvencia | 50 Hz / 60 Hz |
Szigetelés, méretek és környezet

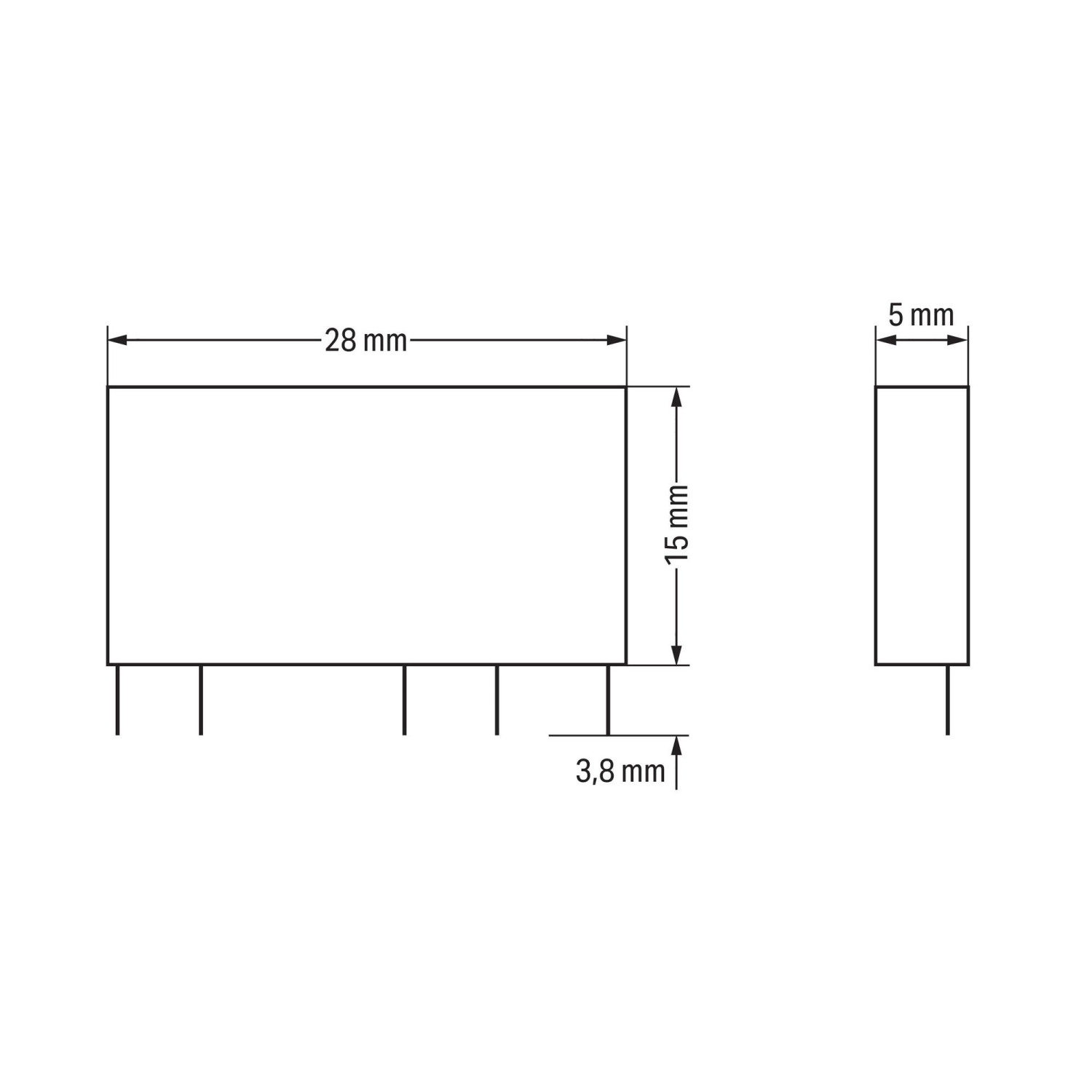

| Dielektromos szilárdság a vezérlő- és terhelési áramkör között | 3,75 kVrms; AC, 1 perc |
|---|---|
| Rögzítés | Dugaszolható modul |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,102 inch |
| Külön jelölt rajzméret | 3,8 mm |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tömeg | 3,5 g |
| Üzemi környezeti hőmérséklet U_N-nél | −30 … +80 °C |
| Tárolási hőmérséklet | −40 … +100 °C |
| Relatív páratartalom | 5–95%; kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
Alkalmazási feltételek és adateltérések
| Alkalmazási megkötés | Az optocsatolókat és a szilárdtest-reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsony feszültségű hálózatok táplálnak. |
|---|---|
| Vezérlő- és terhelési oldal | A bemeneti 24 V DC és a kimeneti 24–240 V AC külön áramkörökre vonatkozó adatok; nem felcserélhetők. |
| Névleges érték és tartomány | A 230 V AC névleges kimenet a 24–240 V AC tartománytól külön adat. |

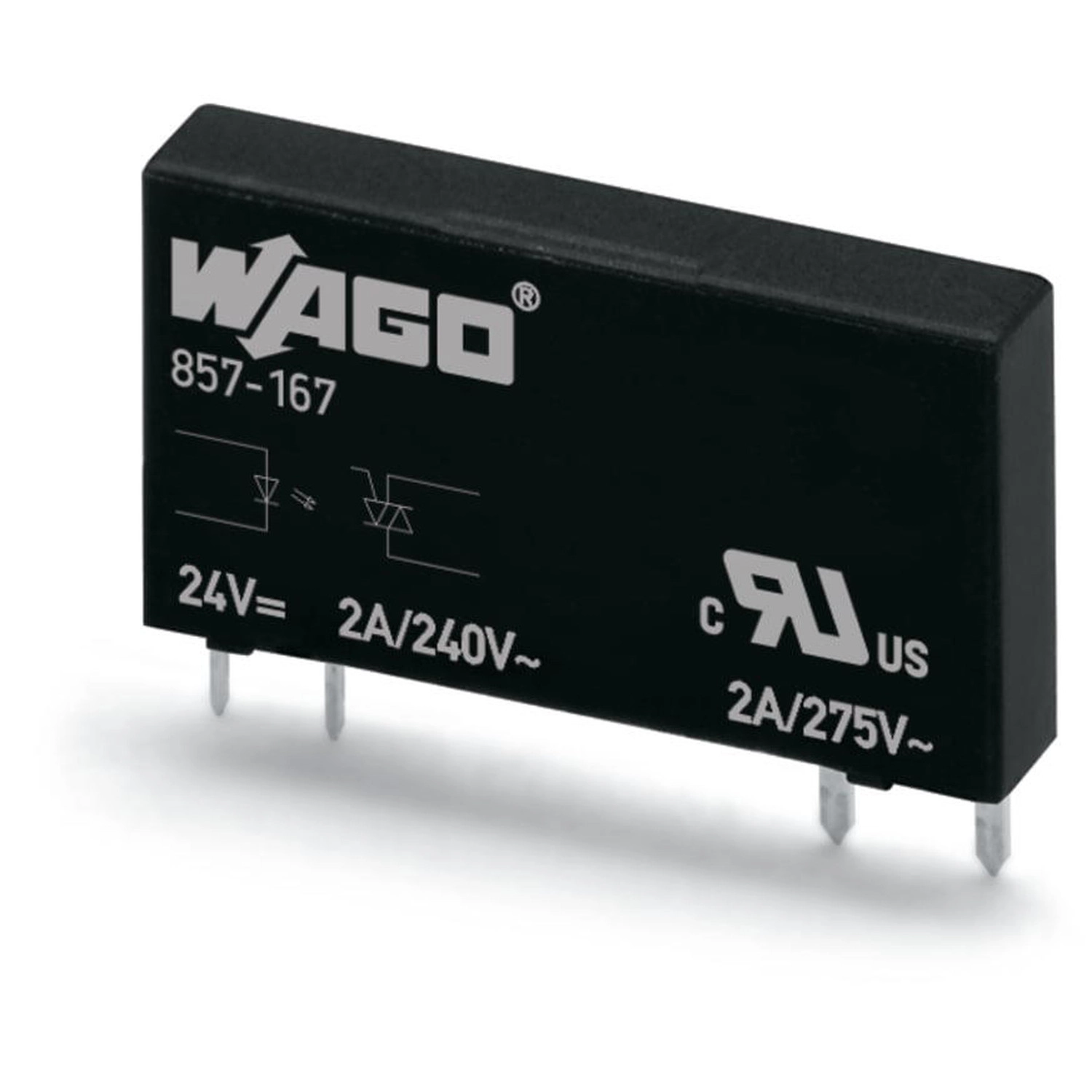

| Termékképi felirat | A képen 2 A / 240 V AC és külön UR-jelölés mellett 2 A / 275 V AC szerepel. A műszaki táblázat 24–240 V AC tartományt ad; a képfelirat alapján nem terjeszthető ki ez a tartomány. |
Opcionális kiegészítők
| 857-104 | Relé nélküli aljzat 5 mm-es alaprelékhez; 24 V AC/DC névleges bemenettel és sárga állapotjelzővel |
|---|
Tanúsítvány
| UR – Underwriters Laboratories Inc. | UL 508; E340707 |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges bemenete?
24 V DC.
Mekkora a kimeneti tartománya és tartós határárama?
24–240 V AC; 2 A.
Hogyan távolítható el az aljzatból?
A kidobószerkezet segítségével.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 857-167 szilárdtest-alaprelé, 24 V DC bemenet, 24–240 V AC kimenet, 2 A tartós határáram műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-167 |
| GTIN / EAN | 4045454997656 |
| Terméktípus | Dugaszolható alap szilárdtest-relé |
Vezérlő áramkör
| Névleges bemeneti feszültség, U_N | 24 V DC |
|---|---|
| Alacsony szintű bemeneti tartomány | 0–10 V DC |
| Magas szintű bemeneti tartomány | 20–28,8 V DC |
| Névleges bemeneti áram U_N-nél | 7 mA |
Terhelési áramkör
| Terhelési áramkör | Kétvezetékes csatlakozás; nullfeszültség-kapcsolás |
|---|---|
| Tartós határáram | 2 A |
| Névleges kimeneti feszültség | 230 V AC |
| Kimeneti feszültségtartomány | 24–240 V AC |
| Feszültségesés | ≤1,6 V AC |
| Szivárgási áram a méretezési feszültségnél | ≤1,5 mA |
| Legkisebb kapcsolási áram | 22 mA |
| Bekapcsolási idő | ≤10 ms |
| Kikapcsolási idő | ≤10 ms |
| Kapcsolási frekvencia | 50 Hz / 60 Hz |
Szigetelés, méretek és környezet
| Dielektromos szilárdság a vezérlő- és terhelési áramkör között | 3,75 kVrms; AC, 1 perc |
|---|---|
| Rögzítés | Dugaszolható modul |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,102 inch |
| Külön jelölt rajzméret | 3,8 mm |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tömeg | 3,5 g |
| Üzemi környezeti hőmérséklet U_N-nél | −30 … +80 °C |
| Tárolási hőmérséklet | −40 … +100 °C |
| Relatív páratartalom | 5–95%; kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
Alkalmazási feltételek és adateltérések
| Alkalmazási megkötés | Az optocsatolókat és a szilárdtest-reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsony feszültségű hálózatok táplálnak. |
|---|---|
| Vezérlő- és terhelési oldal | A bemeneti 24 V DC és a kimeneti 24–240 V AC külön áramkörökre vonatkozó adatok; nem felcserélhetők. |
| Névleges érték és tartomány | A 230 V AC névleges kimenet a 24–240 V AC tartománytól külön adat. |
| Termékképi felirat | A képen 2 A / 240 V AC és külön UR-jelölés mellett 2 A / 275 V AC szerepel. A műszaki táblázat 24–240 V AC tartományt ad; a képfelirat alapján nem terjeszthető ki ez a tartomány. |
Opcionális kiegészítők
| 857-104 | Relé nélküli aljzat 5 mm-es alaprelékhez; 24 V AC/DC névleges bemenettel és sárga állapotjelzővel |
|---|
Tanúsítvány
| UR – Underwriters Laboratories Inc. | UL 508; E340707 |
|---|
Származás és besorolás
| Származási ország | IT |
|---|---|
| Vámtarifaszám | 85365005000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 9.0 | 27-26-15-03 |
| ETIM 9.0 | EC001504 |
| ETIM 10.0 | EC001504 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
