Wago 857-162 szilárdtest-alaprelé, 60 V DC bemenet, 0–24 V DC kimenet, 3 A tartós határáram
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 857-162 szilárdtest alaprelé 60 V DC névleges bemenettel és 0–30 V DC kimeneti tartománnyal készül. Tartós határárama 3 A; 5 mm széles, dugaszolható modul, PA66 szigetelőanyaggal. Egyenfeszültségű terhelési áramkörhöz.
Vezérlő áramkör
| Névleges bemeneti feszültség, U_N | 60 V DC |
|---|---|
| Alacsony szintű bemeneti tartomány | 0–10 V DC |
| Magas szintű bemeneti tartomány | 35–72 V DC |
| Névleges bemeneti áram U_N-nél | 3 mA |
Terhelési áramkör
| Terhelési áramkör | Kétvezetékes csatlakozás |
|---|---|
| Tartós határáram | 3 A |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültségtartomány | 0–30 V DC |
| Feszültségesés | ≤0,12 V DC |
| Szivárgási áram a méretezési feszültségnél | ≤1 µA |
| Legkisebb kapcsolási áram | 50 µA |
| Bekapcsolási idő | ≤100 µs |
| Kikapcsolási idő | ≤600 µs |
| Kapcsolási frekvencia | ≤350 Hz |
| Bekapcsolási áram, rezisztív, maximum | 15 A / 0,01 s; a gyártói sor AC jelöléssel szerepel. |
Szigetelés, méretek és környezet
| Dielektromos szilárdság a vezérlő- és terhelési áramkör között | 3,75 kVrms; AC, 1 perc |
|---|---|
| Rögzítés | Dugaszolható modul |

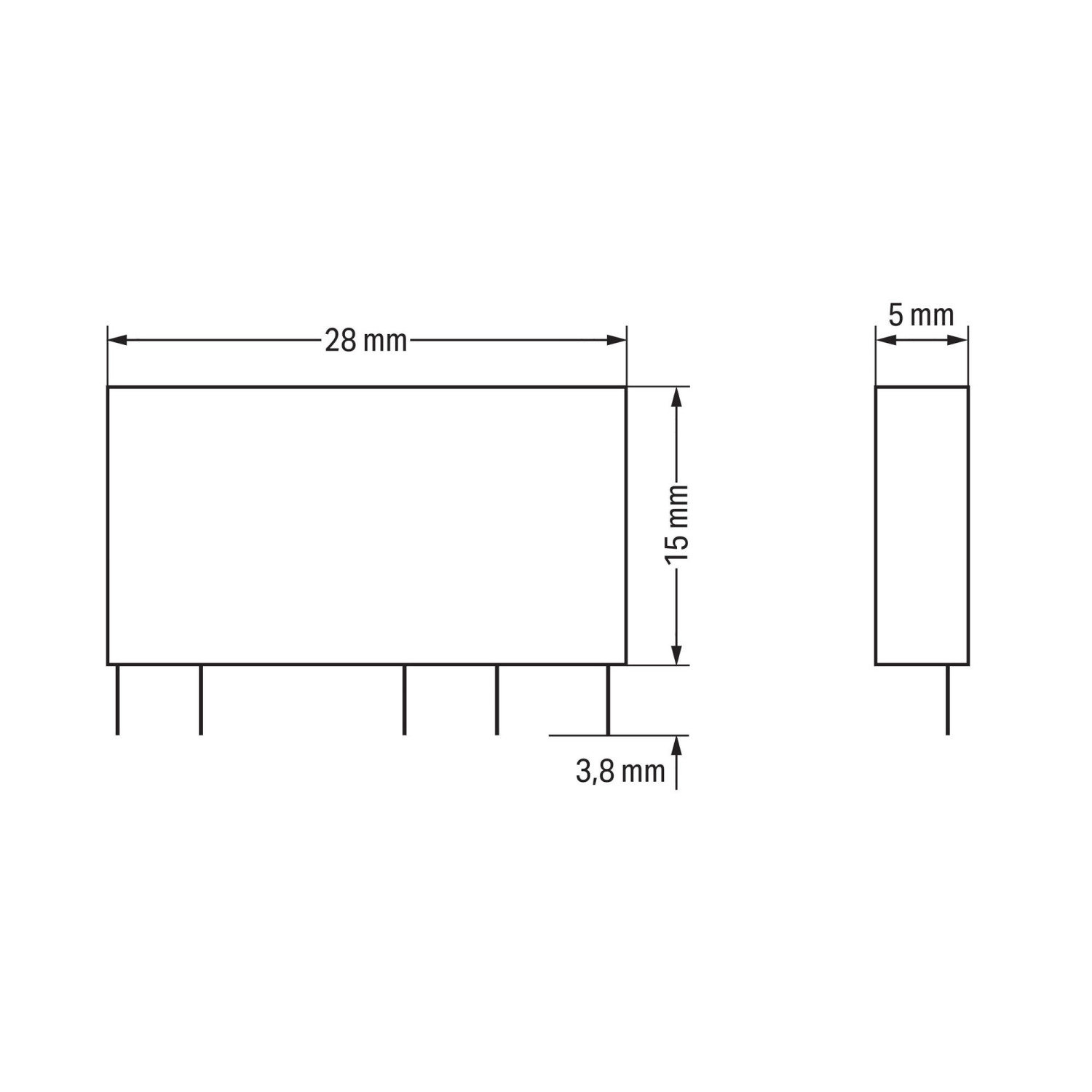

| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,102 inch |
| Külön jelölt rajzméret | 3,8 mm |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tömeg | 5 g |
| Üzemi környezeti hőmérséklet U_N-nél | −30 … +80 °C |
| Tárolási hőmérséklet | −40 … +100 °C |
| Relatív páratartalom | 5–95%; kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
Alkalmazási feltételek és adateltérések
| Alkalmazási megkötés | Az optocsatolókat és a szilárdtest-reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsony feszültségű hálózatok táplálnak. |
|---|---|
| Vezérlő- és terhelési oldal | A bemeneti 60 V DC és a kimeneti 0–30 V DC külön áramkörökre vonatkozó adatok; nem felcserélhetők. |
| Kimeneti tartomány eltérése | A fejléc 0–24 V DC-t nevez meg; a terhelési áramkör műszaki táblázata 0–30 V DC tartományt és 24 V DC névleges értéket ad. A két adat eltérő megadási helyhez tartozik. |
| Bekapcsolási áram jelölése | A 15 A / 0,01 s sor AC jelölése nem változtatja a megadott DC kimeneti tartományt AC üzemi tartománnyá. |

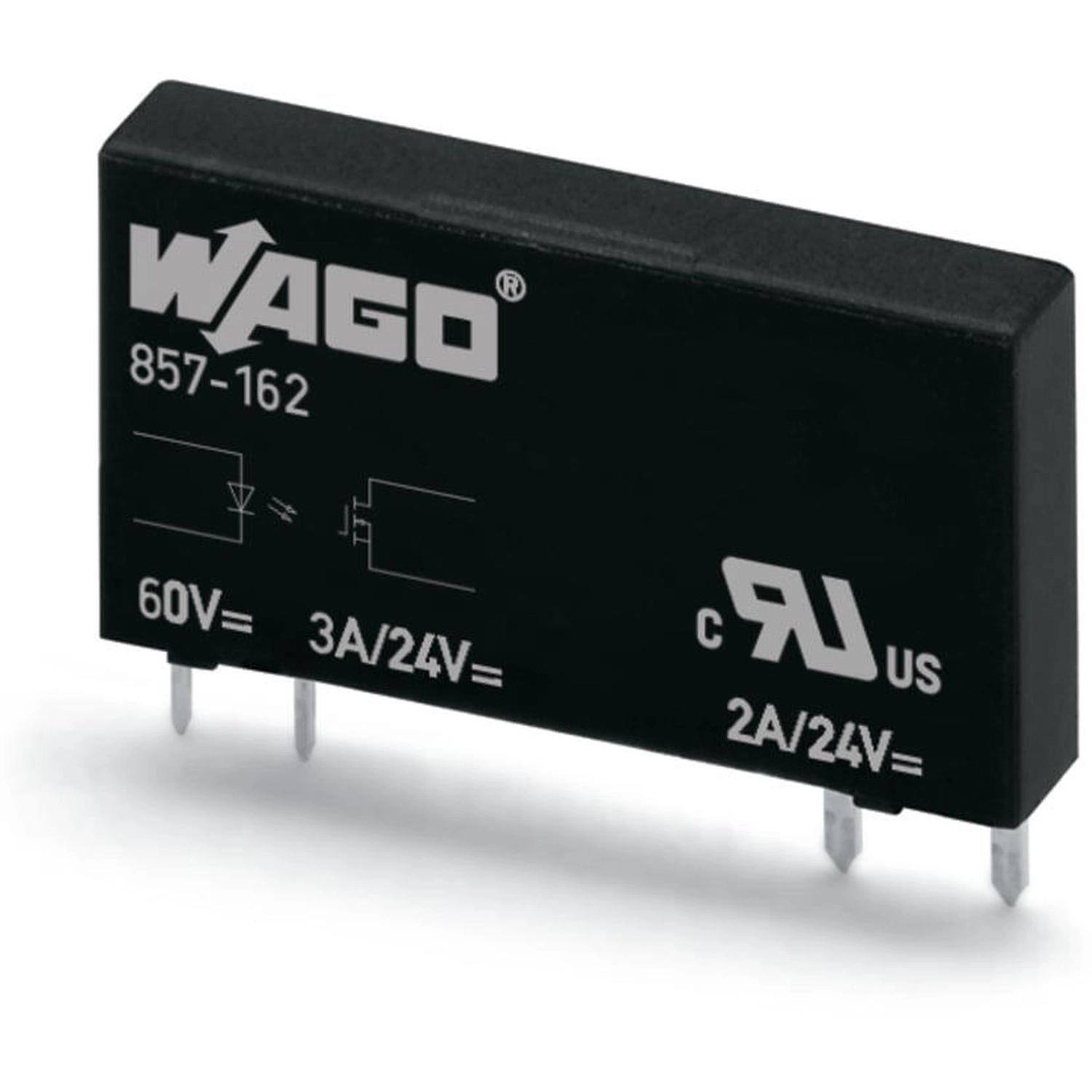

| Termékképi felirat | A fényképen 3 A / 24 V DC és külön UR-jelölés mellett 2 A / 24 V DC szerepel. A táblázatos tartós határáram 3 A; a képfelirat nem ad további alkalmazási feltételeket. |
Tanúsítvány
| UR – Underwriters Laboratories Inc. | UL 508; E340707 |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges bemenete?
60 V DC.
Mekkora a kimeneti tartománya és tartós határárama?
0–30 V DC; 3 A.
Hogyan távolítható el az aljzatból?
A kidobószerkezet segítségével.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 857-162 szilárdtest-alaprelé, 60 V DC bemenet, 0–24 V DC kimenet, 3 A tartós határáram műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-162 |
| GTIN / EAN | 4045454997625 |
| Terméktípus | Dugaszolható alap szilárdtest-relé |
Vezérlő áramkör
| Névleges bemeneti feszültség, U_N | 60 V DC |
|---|---|
| Alacsony szintű bemeneti tartomány | 0–10 V DC |
| Magas szintű bemeneti tartomány | 35–72 V DC |
| Névleges bemeneti áram U_N-nél | 3 mA |
Terhelési áramkör
| Terhelési áramkör | Kétvezetékes csatlakozás |
|---|---|
| Tartós határáram | 3 A |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültségtartomány | 0–30 V DC |
| Feszültségesés | ≤0,12 V DC |
| Szivárgási áram a méretezési feszültségnél | ≤1 µA |
| Legkisebb kapcsolási áram | 50 µA |
| Bekapcsolási idő | ≤100 µs |
| Kikapcsolási idő | ≤600 µs |
| Kapcsolási frekvencia | ≤350 Hz |
| Bekapcsolási áram, rezisztív, maximum | 15 A / 0,01 s; a gyártói sor AC jelöléssel szerepel. |
Szigetelés, méretek és környezet
| Dielektromos szilárdság a vezérlő- és terhelési áramkör között | 3,75 kVrms; AC, 1 perc |
|---|---|
| Rögzítés | Dugaszolható modul |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,102 inch |
| Külön jelölt rajzméret | 3,8 mm |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tömeg | 5 g |
| Üzemi környezeti hőmérséklet U_N-nél | −30 … +80 °C |
| Tárolási hőmérséklet | −40 … +100 °C |
| Relatív páratartalom | 5–95%; kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
Alkalmazási feltételek és adateltérések
| Alkalmazási megkötés | Az optocsatolókat és a szilárdtest-reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsony feszültségű hálózatok táplálnak. |
|---|---|
| Vezérlő- és terhelési oldal | A bemeneti 60 V DC és a kimeneti 0–30 V DC külön áramkörökre vonatkozó adatok; nem felcserélhetők. |
| Kimeneti tartomány eltérése | A fejléc 0–24 V DC-t nevez meg; a terhelési áramkör műszaki táblázata 0–30 V DC tartományt és 24 V DC névleges értéket ad. A két adat eltérő megadási helyhez tartozik. |
| Bekapcsolási áram jelölése | A 15 A / 0,01 s sor AC jelölése nem változtatja a megadott DC kimeneti tartományt AC üzemi tartománnyá. |
| Termékképi felirat | A fényképen 3 A / 24 V DC és külön UR-jelölés mellett 2 A / 24 V DC szerepel. A táblázatos tartós határáram 3 A; a képfelirat nem ad további alkalmazási feltételeket. |
Tanúsítvány
| UR – Underwriters Laboratories Inc. | UL 508; E340707 |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85365005000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 9.0 | 27-26-15-03 |
| ETIM 9.0 | EC001504 |
| ETIM 10.0 | EC001504 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-162 szilárdtest-alaprelé, 60 V DC bemenet, 0–24 V DC kimenet, 3 A tartós határáram használati útmutató
Relé eltávolítása
A relét az aljzat kidobószerkezetével távolítsd el.
A külön megadott áramköri adatok
| Névleges bemenet | 60 V DC |
|---|---|
| Kimeneti tartomány | 0–30 V DC |
| Tartós határáram | 3 A |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
