A Wago 857-164 szilárdtest alaprelé 24 V DC névleges bemenettel és 0–48 V DC kimeneti tartománnyal készül. Tartós határárama 0,1 A; 5 mm széles, dugaszolható modul, PA66 szigetelőanyaggal. Egyenfeszültségű terhelési áramkörhöz.
Vezérlő áramkör
| Névleges bemeneti feszültség, U_N | 24 V DC |
|---|---|
| Alacsony szintű bemeneti tartomány | 0–10 V DC |
| Magas szintű bemeneti tartomány | 16,8–30 V DC |
| Névleges bemeneti áram U_N-nél | 7 mA |
Terhelési áramkör
| Terhelési áramkör | Kétvezetékes csatlakozás |
|---|---|
| Tartós határáram | 0,1 A |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültségtartomány | 0–48 V DC |
| Feszültségesés | ≤1 V DC |
| Szivárgási áram a méretezési feszültségnél | ≤1 µA |
| Legkisebb kapcsolási áram | 50 µA |
| Bekapcsolási idő | ≤100 µs |
| Kikapcsolási idő | ≤600 µs |
| Kapcsolási frekvencia | ≤1 kHz |

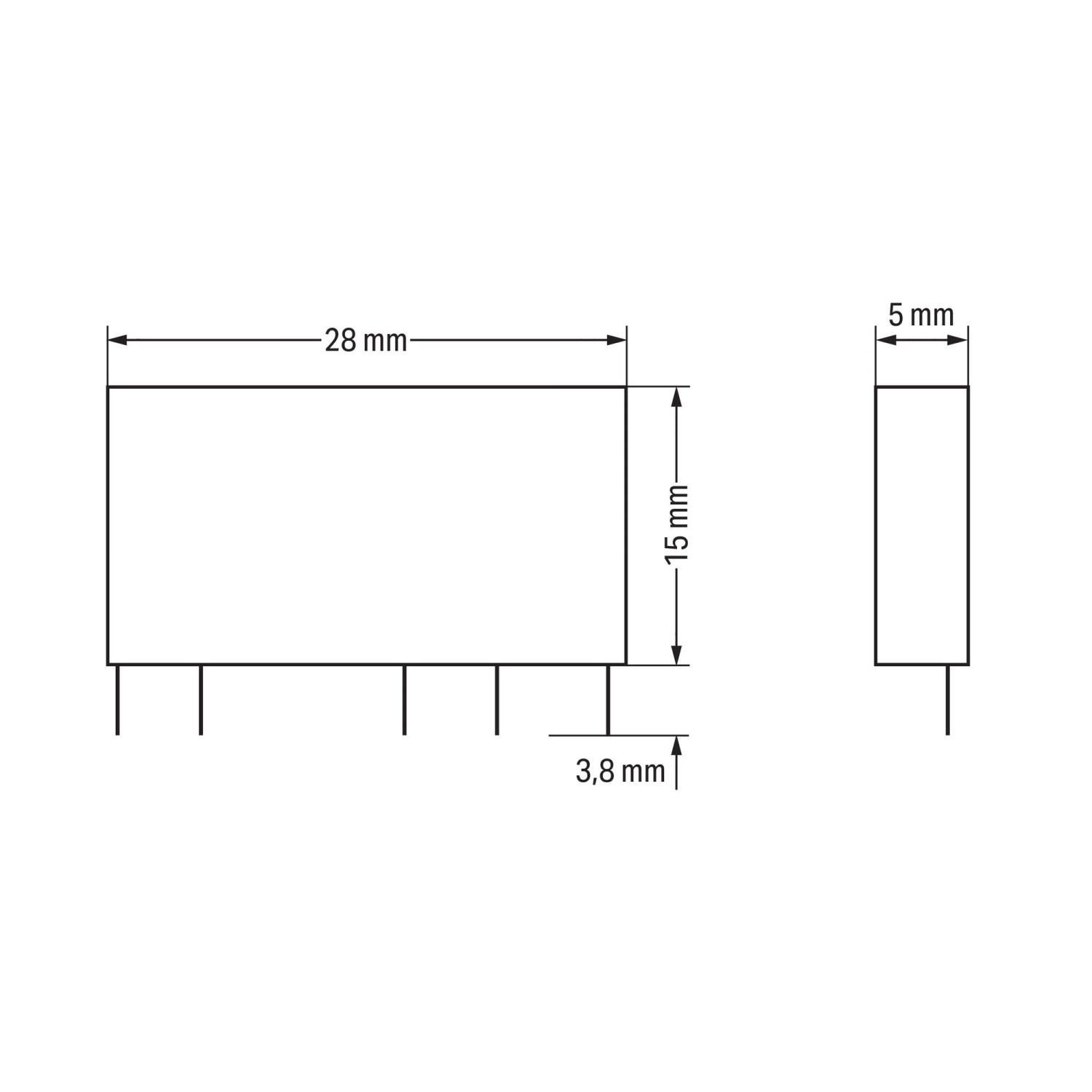

Szigetelés, méretek és környezet
| Dielektromos szilárdság a vezérlő- és terhelési áramkör között | 3,75 kVrms; AC, 1 perc |
|---|---|
| Rögzítés | Dugaszolható modul |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,102 inch |
| Külön jelölt rajzméret | 3,8 mm |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tömeg | 3,2 g |
| Üzemi környezeti hőmérséklet U_N-nél | −30 … +80 °C |
| Tárolási hőmérséklet | −40 … +100 °C |
| Relatív páratartalom | 5–95%; kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
Alkalmazási feltételek és adateltérések
| Alkalmazási megkötés | Az optocsatolókat és a szilárdtest-reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsony feszültségű hálózatok táplálnak. |
|---|---|
| Vezérlő- és terhelési oldal | A bemeneti 24 V DC és a kimeneti 0–48 V DC külön áramkörökre vonatkozó adatok; nem felcserélhetők. |

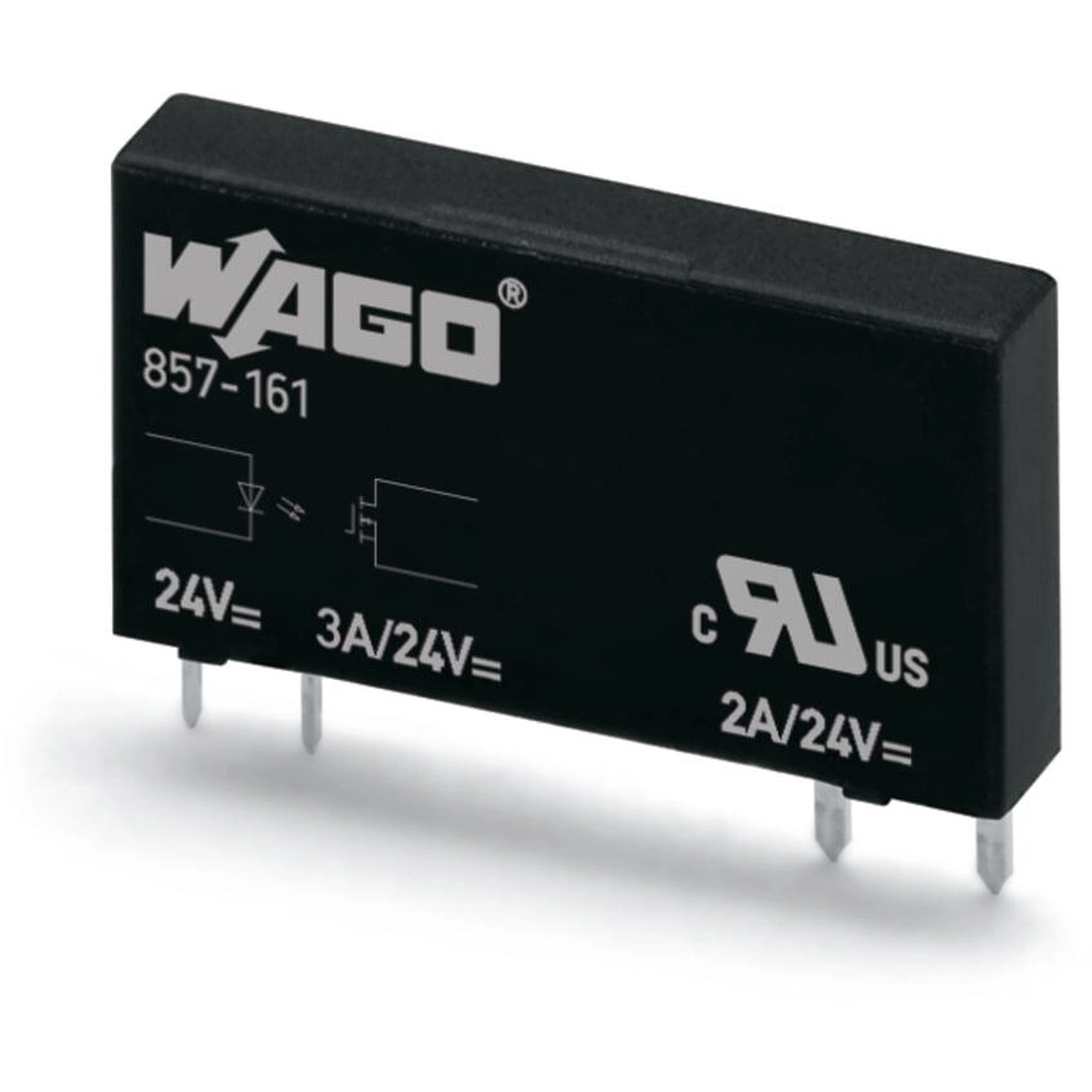

| Szemléltető termékkép | A képen 857-161 és 3 A / 24 V DC szerepel; az adatlap „az ábrához hasonlóan” megjegyzése ezt illusztrációként kezeli. A 857-164 saját táblázatos értéke 0,1 A és 0–48 V DC, nem a képen látható változat adata. |
