Wago 857-161 szilárdtest-alaprelé, 24 V DC bemenet, 0–30 V DC kimenet, 3 A tartós határáram
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 857-161 24 V DC névleges vezérlésű, dugaszolható szilárdtest relé. Névleges kimenete 24 V DC, kimeneti tartománya 0–30 V DC, tartós határárama a műszaki táblázatban 3 A. Alacsony bemeneti szintje 0–10 V DC, magas szintje 18,8–31,2 V DC; a kapcsolási frekvencia legfeljebb 350 Hz.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC |
|---|---|

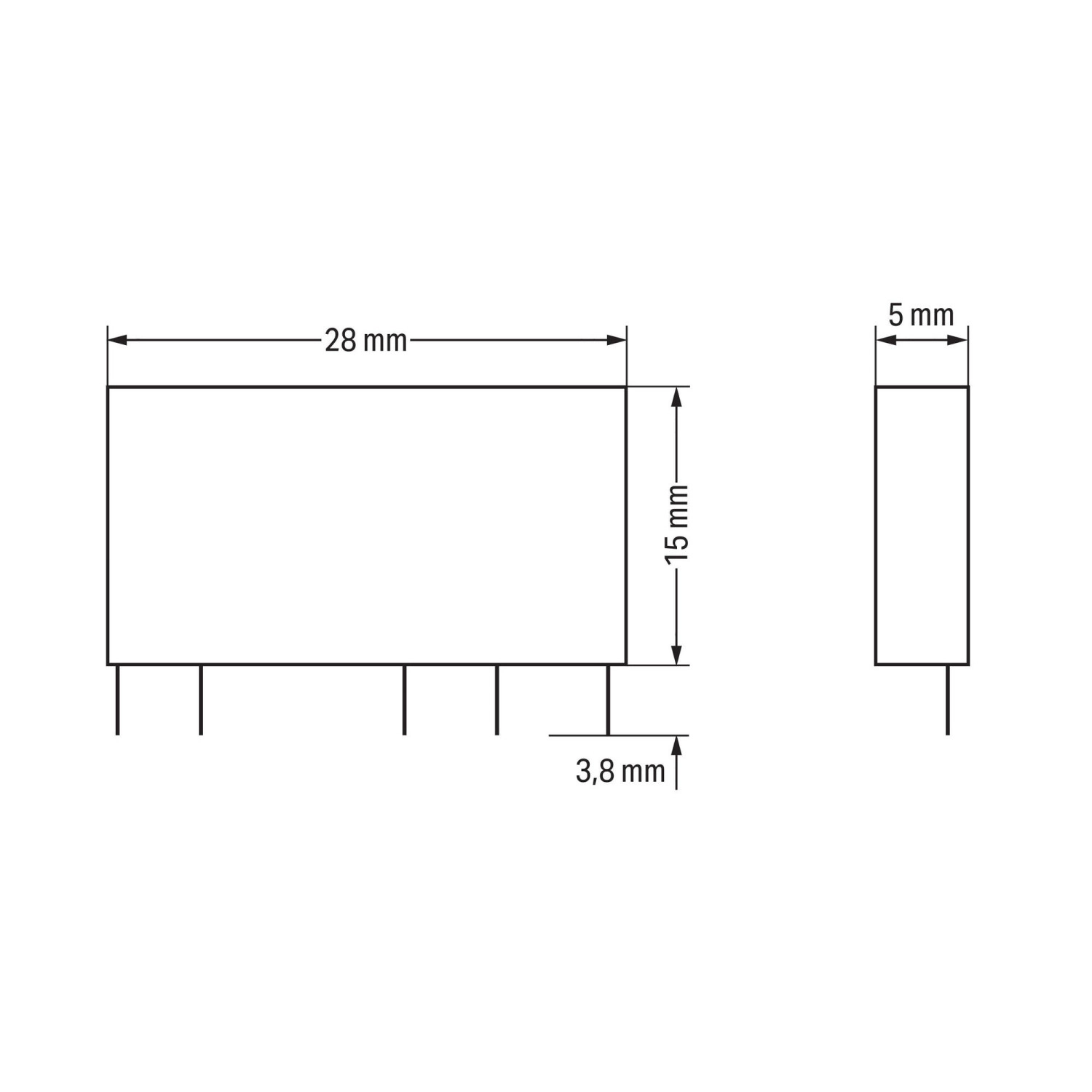

| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,102 inch |
| Méretábra kivezetéshossza | 3,8 mm |
| Rögzítés típusa | Dugaszolható modul |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Legnagyobb működési magasság | 2000 m |
| Bemeneti feszültségtartomány, alacsony szint | 0 … 10 V DC |
| Bemeneti feszültségtartomány, magas szint | 18,8 … 31,2 V DC |
| Névleges bemeneti áram UN mellett | 7 mA |
| Áramkör típusa | Kétvezetékes csatlakozás |
| Tartós határáram | 3 A |
| Bekapcsolási áram, rezisztív, max. – gyári AC-jelöléssel | 15 A / 0,01 s (AC) |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültségtartomány | 0 … 30 V DC |
| Feszültségesés | ≤0,12 V DC |
| Szivárgási áram méretezési feszültségnél | ≤1 µA |
| Legkisebb kapcsolási áram | 50 µA |
| Bekapcsolási idő | ≤100 µs |
| Kikapcsolási idő | ≤600 µs |
| Kapcsolási frekvencia | ≤350 Hz |
| Dielektromos szilárdság, vezérlő/terhelési áramkör | 3,75 kV rms AC, 1 perc |
| Tömeg | 4,9 g |
| Környezeti hőmérséklet UN mellett | −30 … +80 °C |
| Tárolási hőmérséklet | −40 … +100 °C |
| Relatív páratartalom | 5 … 95 %, kondenzáció nélkül |
Kapcsolási rajz és feliratok

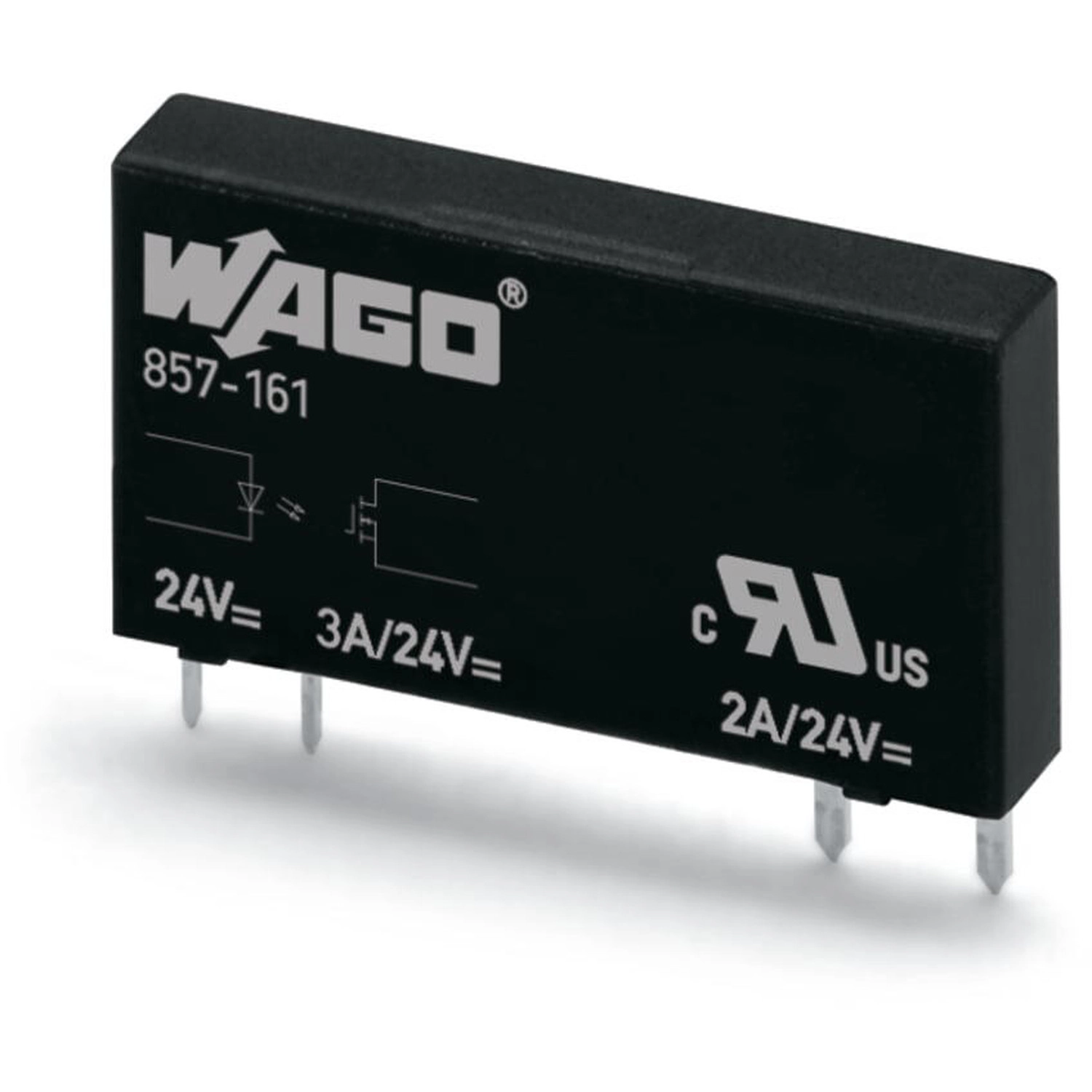

| Termékfotó kapcsolási jelei | Optikai csatolás és félvezetős kimenet; a fotón nincs érintkezőszámozás. |
|---|---|
| Fotó fő feliratai | 24 V DC; 3 A / 24 V DC |
| Fotó UR-jel melletti felirata | 2 A / 24 V DC |
Alkalmazási feltételek és eltérések
| Jelfeldolgozó alkalmazás | Az optocsatolókat és szilárdtest reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsonyfeszültségű hálózatok táplálnak. |
|---|---|
| Eltérő áramfeliratok | A műszaki táblázat tartós határárama 3 A. A fotó a 3 A / 24 V DC felirat mellett az UR-jelnél 2 A / 24 V DC értéket is mutat. Ezek külön megadások; az UR-jelhez tartozó feltétel nem helyettesíthető automatikusan a 3 A-es táblázati értékkel. |
| Bekapcsolási áram AC-jelölése | A rezisztív bekapcsolási áram sorában a gyári adatlap AC-jelöléssel közöl 15 A / 0,01 s értéket, miközben a névleges kimenet 24 V DC, a kimeneti tartomány 0–30 V DC. Ebből nem következik AC-kimenet; a konkrét terhelés értékeléséhez a gyártói feltételek tisztázandók. |
| Kivezetésazonosítás | A saját adatlap nem ad számozott SSR-érintkezőkiosztást. A relés változat A1/A2/11/12/14 jelölései nem vehetők át. |
Tanúsítványok
| UR – Underwriters Laboratories Inc. | UL508; E340707 |
|---|
Opcionális kiegészítők
| 857-104 | Reléaljzat relé nélkül; 24 V AC/DC névleges bemeneti feszültség; 5 mm-es alaprelékhez; sárga állapot-visszajelző |
|---|
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a rögzítési kivitel?
Dugaszolható modul; a kapcsolódó gyári aljzat a 857-104.
Mekkora a modul szélessége?
5 mm.
Mekkora a kimeneti tartomány?
0–30 V DC.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 857-161 szilárdtest-alaprelé, 24 V DC bemenet, 0–30 V DC kimenet, 3 A tartós határáram műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-161 |
| GTIN / EAN | 4045454997632 |
| Terméktípus | Dugaszolható alap szilárdtest relé |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC |
|---|---|
| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,102 inch |
| Méretábra kivezetéshossza | 3,8 mm |
| Rögzítés típusa | Dugaszolható modul |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Legnagyobb működési magasság | 2000 m |
| Bemeneti feszültségtartomány, alacsony szint | 0 … 10 V DC |
| Bemeneti feszültségtartomány, magas szint | 18,8 … 31,2 V DC |
| Névleges bemeneti áram UN mellett | 7 mA |
| Áramkör típusa | Kétvezetékes csatlakozás |
| Tartós határáram | 3 A |
| Bekapcsolási áram, rezisztív, max. – gyári AC-jelöléssel | 15 A / 0,01 s (AC) |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültségtartomány | 0 … 30 V DC |
| Feszültségesés | ≤0,12 V DC |
| Szivárgási áram méretezési feszültségnél | ≤1 µA |
| Legkisebb kapcsolási áram | 50 µA |
| Bekapcsolási idő | ≤100 µs |
| Kikapcsolási idő | ≤600 µs |
| Kapcsolási frekvencia | ≤350 Hz |
| Dielektromos szilárdság, vezérlő/terhelési áramkör | 3,75 kV rms AC, 1 perc |
| Tömeg | 4,9 g |
| Környezeti hőmérséklet UN mellett | −30 … +80 °C |
| Tárolási hőmérséklet | −40 … +100 °C |
| Relatív páratartalom | 5 … 95 %, kondenzáció nélkül |
Kapcsolási rajz és feliratok
| Termékfotó kapcsolási jelei | Optikai csatolás és félvezetős kimenet; a fotón nincs érintkezőszámozás. |
|---|---|
| Fotó fő feliratai | 24 V DC; 3 A / 24 V DC |
| Fotó UR-jel melletti felirata | 2 A / 24 V DC |
Alkalmazási feltételek és eltérések
| Jelfeldolgozó alkalmazás | Az optocsatolókat és szilárdtest reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsonyfeszültségű hálózatok táplálnak. |
|---|---|
| Eltérő áramfeliratok | A műszaki táblázat tartós határárama 3 A. A fotó a 3 A / 24 V DC felirat mellett az UR-jelnél 2 A / 24 V DC értéket is mutat. Ezek külön megadások; az UR-jelhez tartozó feltétel nem helyettesíthető automatikusan a 3 A-es táblázati értékkel. |
| Bekapcsolási áram AC-jelölése | A rezisztív bekapcsolási áram sorában a gyári adatlap AC-jelöléssel közöl 15 A / 0,01 s értéket, miközben a névleges kimenet 24 V DC, a kimeneti tartomány 0–30 V DC. Ebből nem következik AC-kimenet; a konkrét terhelés értékeléséhez a gyártói feltételek tisztázandók. |
| Kivezetésazonosítás | A saját adatlap nem ad számozott SSR-érintkezőkiosztást. A relés változat A1/A2/11/12/14 jelölései nem vehetők át. |
Tanúsítványok
| UR – Underwriters Laboratories Inc. | UL508; E340707 |
|---|
Opcionális kiegészítők
| 857-104 | Reléaljzat relé nélkül; 24 V AC/DC névleges bemeneti feszültség; 5 mm-es alaprelékhez; sárga állapot-visszajelző |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85365005000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 9.0 | 27-26-15-03 |
| ETIM 9.0 | EC001504 |
| ETIM 10.0 | EC001504 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-161 szilárdtest-alaprelé, 24 V DC bemenet, 0–30 V DC kimenet, 3 A tartós határáram használati útmutató
A dugaszolható relé eltávolítása
Távolítsd el a relét a kidobószerkezet segítségével.
Alkalmazási feltételek
| Jelfeldolgozó alkalmazás | Az optocsatolókat és szilárdtest reléket olyan jelfeldolgozó hálózatokhoz tervezték, amelyeket nem az alacsonyfeszültségű hálózatok táplálnak. |
|---|---|
| Eltérő áramfeliratok | A műszaki táblázat tartós határárama 3 A. A fotó a 3 A / 24 V DC felirat mellett az UR-jelnél 2 A / 24 V DC értéket is mutat. Ezek külön megadások; az UR-jelhez tartozó feltétel nem helyettesíthető automatikusan a 3 A-es táblázati értékkel. |
| Bekapcsolási áram AC-jelölése | A rezisztív bekapcsolási áram sorában a gyári adatlap AC-jelöléssel közöl 15 A / 0,01 s értéket, miközben a névleges kimenet 24 V DC, a kimeneti tartomány 0–30 V DC. Ebből nem következik AC-kimenet; a konkrét terhelés értékeléséhez a gyártói feltételek tisztázandók. |
| Kivezetésazonosítás | A saját adatlap nem ad számozott SSR-érintkezőkiosztást. A relés változat A1/A2/11/12/14 jelölései nem vehetők át. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
