Wago 750-977/000-021 ETHERNET RJ-45 csatlakozó, Cat. 6A, egyenes kivitel, T568A kódolás, AWG 24
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

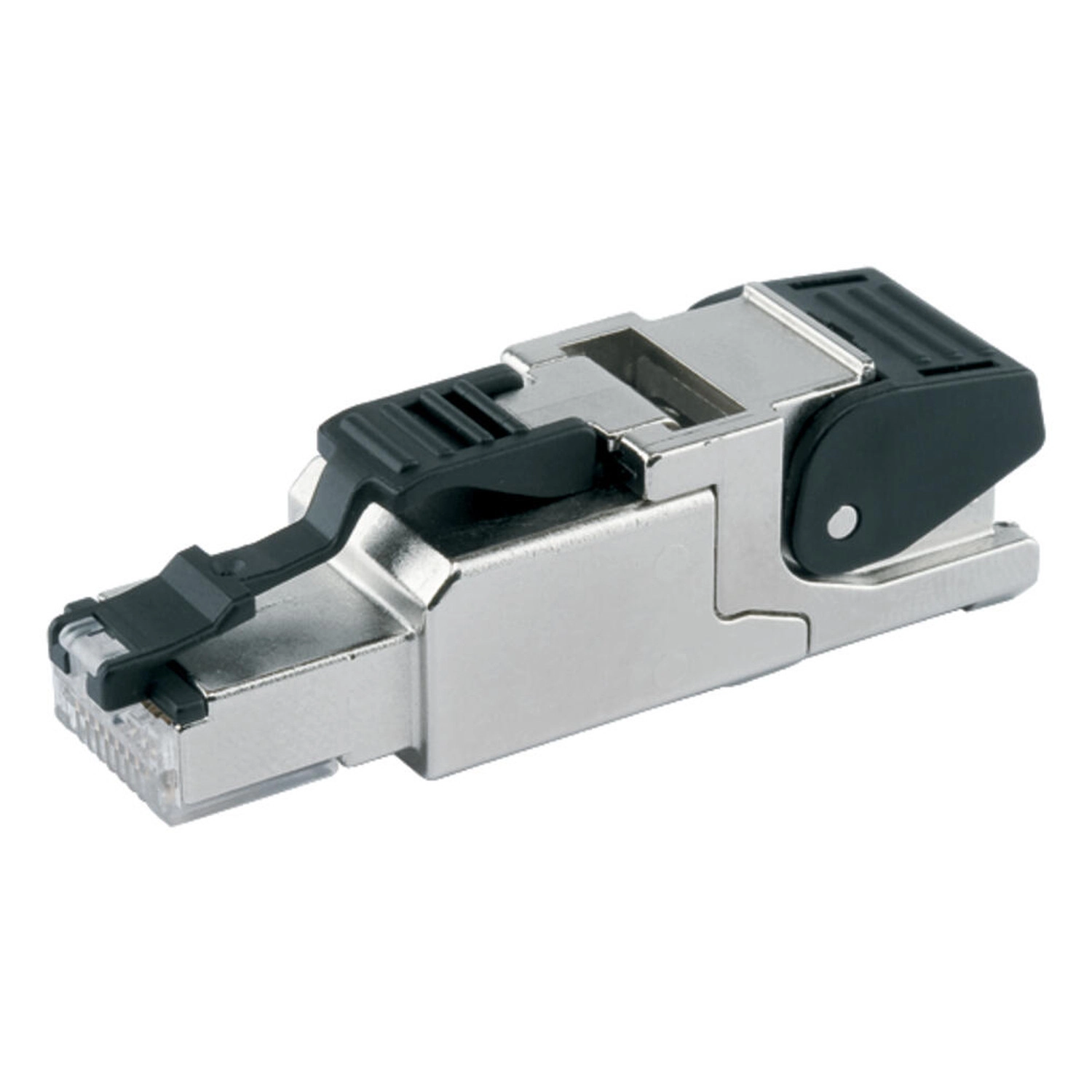

A Wago 750-977/000-021 egyenes RJ45 dugó ETHERNET hálózathoz, IDC vezetékcsatlakozással és Cat. 6A kábeltípushoz. A megadott adatátviteli sebessége 10000 Mbit/s, kódolása TIA-568A (T568A). 5,5–9 mm köpenyátmérőjű kábelhez való.
Műszaki és környezeti adatok
| Csatlakozó | RJ45 dugó |
|---|---|
| Pólusszám | 8 |
| Kábelcsatlakozás iránya az illesztési irányhoz képest | 0°; egyenes |
| Kommunikáció / terepibusz | ETHERNET |
| Kódolás | TIA-568A (T568A) |
| Adatátviteli sebesség | 10000 Mbit/s |
| Vezetékcsatlakozás | IDC |
| Megengedett kábeltípus | Cat. 6A |
| Tömör vezető | 0,13–0,21 mm² / 26/1–24/1 AWG |
| Sodrott vezető | 0,11–0,23 mm² / 27/7–24/7 AWG |
| Köpenyes kábel átmérője | 5,5–9 mm |
| Szélesség | 13,8 mm |
| Magasság | 16,2 mm |
| Mélység | 49 mm |
| Ház anyaga | Cinköntvény |
| Tömeg | 18 g |
| Üzemi hőmérséklet | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%; kondenzáció nélkül |

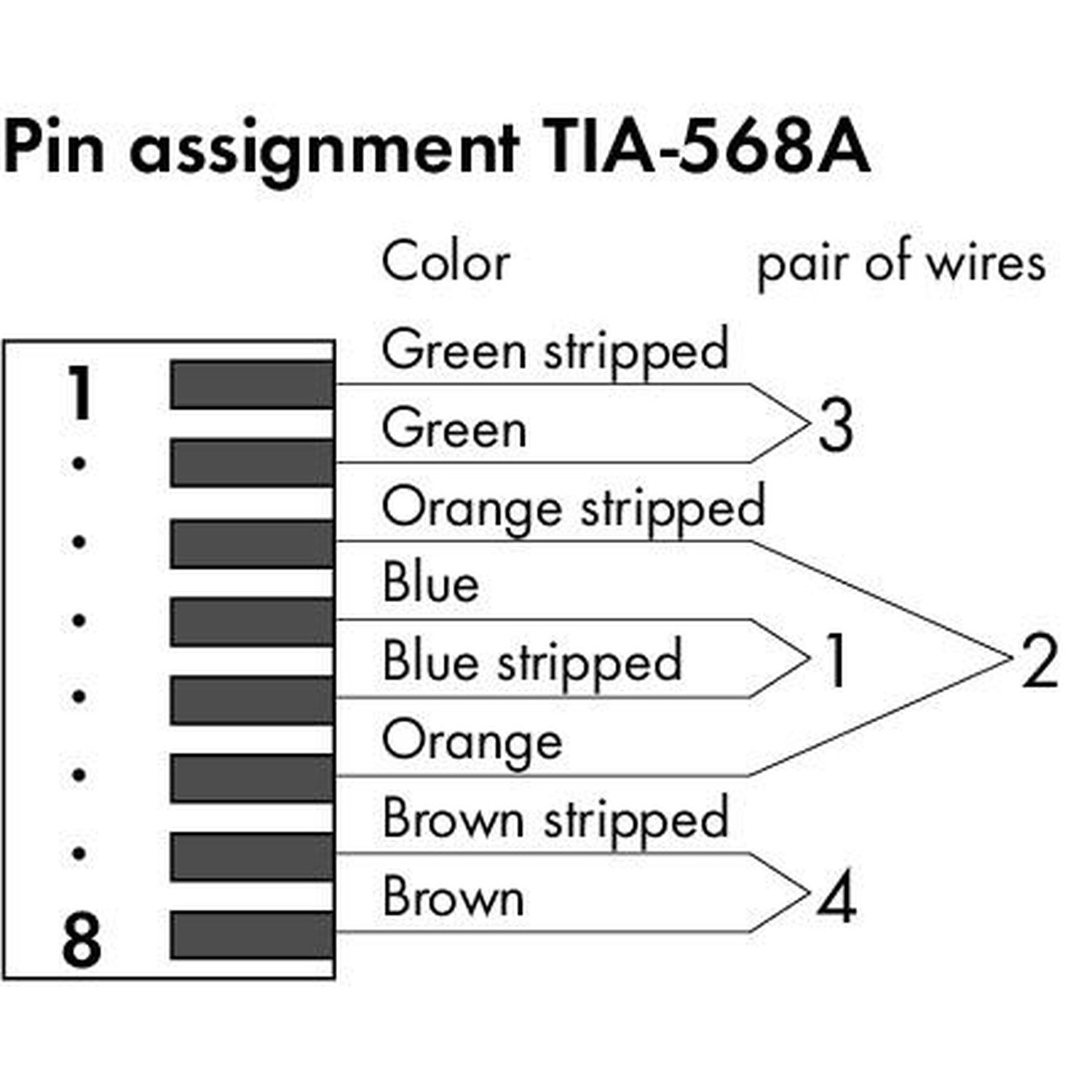

Érintkezők és vezetékszínek – TIA-568A (T568A)
| 1 | Csíkozott zöld; 3. érpár |
|---|---|
| 2 | Zöld; 3. érpár |
| 3 | Csíkozott narancssárga; 2. érpár |
| 4 | Kék; 1. érpár |
| 5 | Csíkozott kék; 1. érpár |
| 6 | Narancssárga; 2. érpár |
| 7 | Csíkozott barna; 4. érpár |
| 8 | Barna; 4. érpár |
Alkalmazási feltételek
| Kábelkategória és változatspecifikus sebesség | A megengedett kábeltípus Cat. 6A; ennek a pontos változatnak a megadott ETHERNET adatátviteli sebessége 10000 Mbit/s. A kábelkategória nem helyettesíti a változat sebességadatát. |
|---|---|
| Színkiosztás értelmezése | Az érintkezőszám és az érpár sorszáma eltérő jelölés. A táblázat a megadott TIA-568A (T568A) kiosztáshoz tartozik; más kódolásra nem alkalmazható változtatás nélkül. |

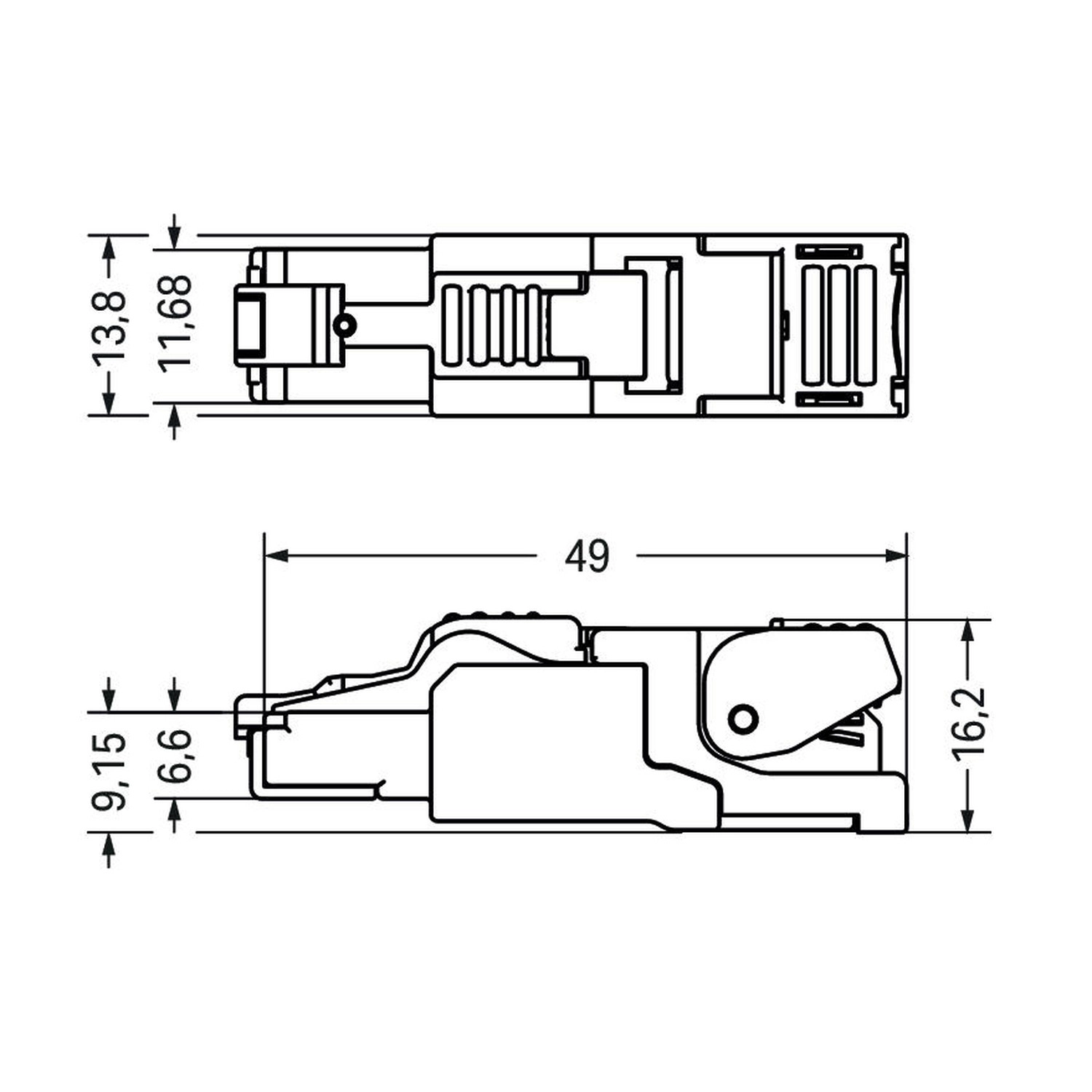

| Részméretek a rajzon | 11,68 mm; 9,15 mm; 6,6 mm. |
Szabványok és tanúsítvány
| Szabványok és előírások | IEC 60603-7-51; ISO/IEC 11801; IEEE 802.3an; EIA/TIA 568-C.2; DIN EN 50173-1; UL 1863; UL 2043 |
|---|---|
| UL tanúsítvány | UL 1977; E345416; Underwriters Laboratories Inc. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora adatátviteli sebesség szerepel ehhez a változathoz?
10000 Mbit/s; TIA-568A kódolással.
Mekkora köpenyátmérőjű kábelhez való?
5,5–9 mm.
Milyen csatlakozástechnológiát használ?
IDC vezetékcsatlakozást; a tömör és sodrott vezető megengedett mérettartománya külön szerepel.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 750-977/000-021 ETHERNET RJ-45 csatlakozó, Cat. 6A, egyenes kivitel, T568A kódolás, AWG 24 műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-977/000-021 |
| GTIN / EAN | 4055143586214 |
| Terméktípus | Egyenes RJ45 IDC dugó |
Műszaki és környezeti adatok
| Csatlakozó | RJ45 dugó |
|---|---|
| Pólusszám | 8 |
| Kábelcsatlakozás iránya az illesztési irányhoz képest | 0°; egyenes |
| Kommunikáció / terepibusz | ETHERNET |
| Kódolás | TIA-568A (T568A) |
| Adatátviteli sebesség | 10000 Mbit/s |
| Vezetékcsatlakozás | IDC |
| Megengedett kábeltípus | Cat. 6A |
| Tömör vezető | 0,13–0,21 mm² / 26/1–24/1 AWG |
| Sodrott vezető | 0,11–0,23 mm² / 27/7–24/7 AWG |
| Köpenyes kábel átmérője | 5,5–9 mm |
| Szélesség | 13,8 mm |
| Magasság | 16,2 mm |
| Mélység | 49 mm |
| Ház anyaga | Cinköntvény |
| Tömeg | 18 g |
| Üzemi hőmérséklet | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%; kondenzáció nélkül |
Érintkezők és vezetékszínek – TIA-568A (T568A)
| 1 | Csíkozott zöld; 3. érpár |
|---|---|
| 2 | Zöld; 3. érpár |
| 3 | Csíkozott narancssárga; 2. érpár |
| 4 | Kék; 1. érpár |
| 5 | Csíkozott kék; 1. érpár |
| 6 | Narancssárga; 2. érpár |
| 7 | Csíkozott barna; 4. érpár |
| 8 | Barna; 4. érpár |
Alkalmazási feltételek
| Kábelkategória és változatspecifikus sebesség | A megengedett kábeltípus Cat. 6A; ennek a pontos változatnak a megadott ETHERNET adatátviteli sebessége 10000 Mbit/s. A kábelkategória nem helyettesíti a változat sebességadatát. |
|---|---|
| Színkiosztás értelmezése | Az érintkezőszám és az érpár sorszáma eltérő jelölés. A táblázat a megadott TIA-568A (T568A) kiosztáshoz tartozik; más kódolásra nem alkalmazható változtatás nélkül. |
| Részméretek a rajzon | 11,68 mm; 9,15 mm; 6,6 mm. |
Szabványok és tanúsítvány
| Szabványok és előírások | IEC 60603-7-51; ISO/IEC 11801; IEEE 802.3an; EIA/TIA 568-C.2; DIN EN 50173-1; UL 1863; UL 2043 |
|---|---|
| UL tanúsítvány | UL 1977; E345416; Underwriters Laboratories Inc. |
Származás és besorolás
| Származási ország | TW |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121413 |
|---|---|
| eCl@ss 10.0 | 27-24-26-92 |
| eCl@ss 9.0 | 27-24-26-92 |
| ETIM 9.0 | EC001121 |
| ETIM 10.0 | EC002584 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
