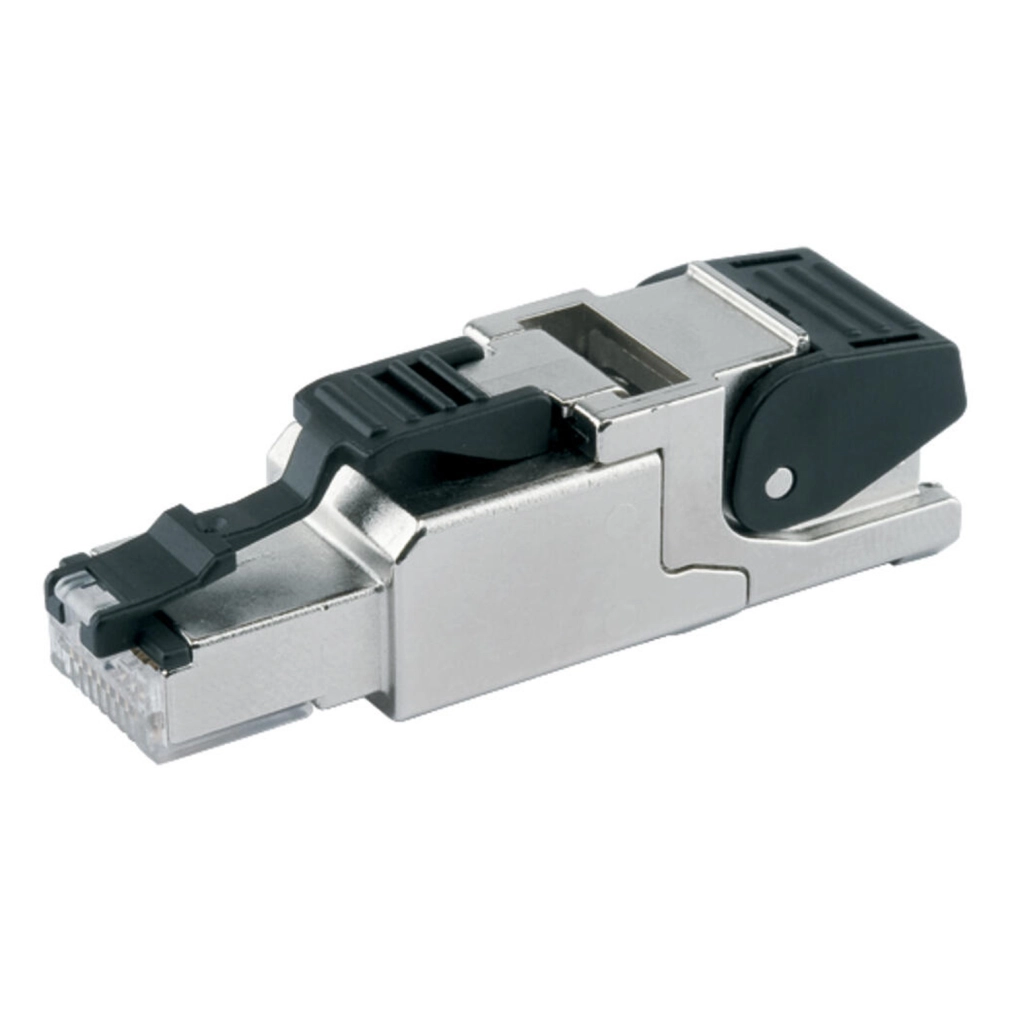

A Wago 750-977/000-013 egyenes RJ45 dugó PROFINET hálózathoz, IDC vezetékcsatlakozással és Cat. 6A kábeltípushoz. A megadott adatátviteli sebessége 100 Mbit/s, kódolása PROFINET. 5,5–9 mm köpenyátmérőjű kábelhez való.
Műszaki és környezeti adatok
| Csatlakozó | RJ45 dugó |
|---|
| Pólusszám | 8 |
|---|
| Kábelcsatlakozás iránya az illesztési irányhoz képest | 0°; egyenes |
|---|
| Kommunikáció / terepibusz | PROFINET |
|---|
| Kódolás | PROFINET |
|---|
| Adatátviteli sebesség | 100 Mbit/s |
|---|
| Vezetékcsatlakozás | IDC |
|---|
| Megengedett kábeltípus | Cat. 6A |
|---|
| Tömör vezető | 0,21–0,32 mm² / 24/1–22/1 AWG |
|---|
| Sodrott vezető | 0,11–0,36 mm² / 27/7–22/7 AWG |
|---|
| Köpenyes kábel átmérője | 5,5–9 mm |
|---|
| Szélesség | 13,8 mm |
|---|
| Magasság | 16,2 mm |
|---|
| Mélység | 49 mm |
|---|
| Ház anyaga | Cinköntvény |
|---|
| Tömeg | 25,5 g |
|---|
| Üzemi hőmérséklet | −40 … +85 °C |
|---|
| Tárolási hőmérséklet | −40 … +85 °C |
|---|
| Védettség | IP20 |
|---|
| Relatív páratartalom | 95%; kondenzáció nélkül |
|---|
| Tűzterhelés | 0 MJ |
|---|

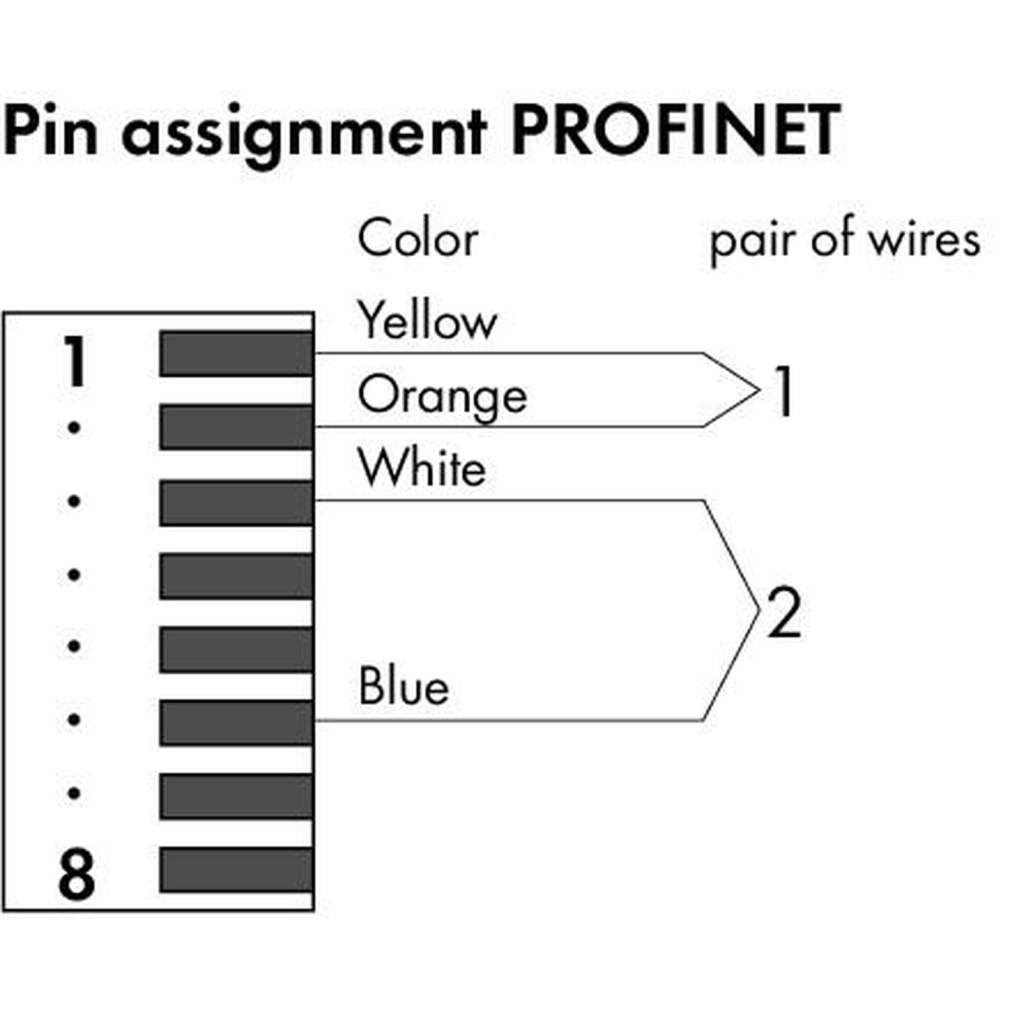

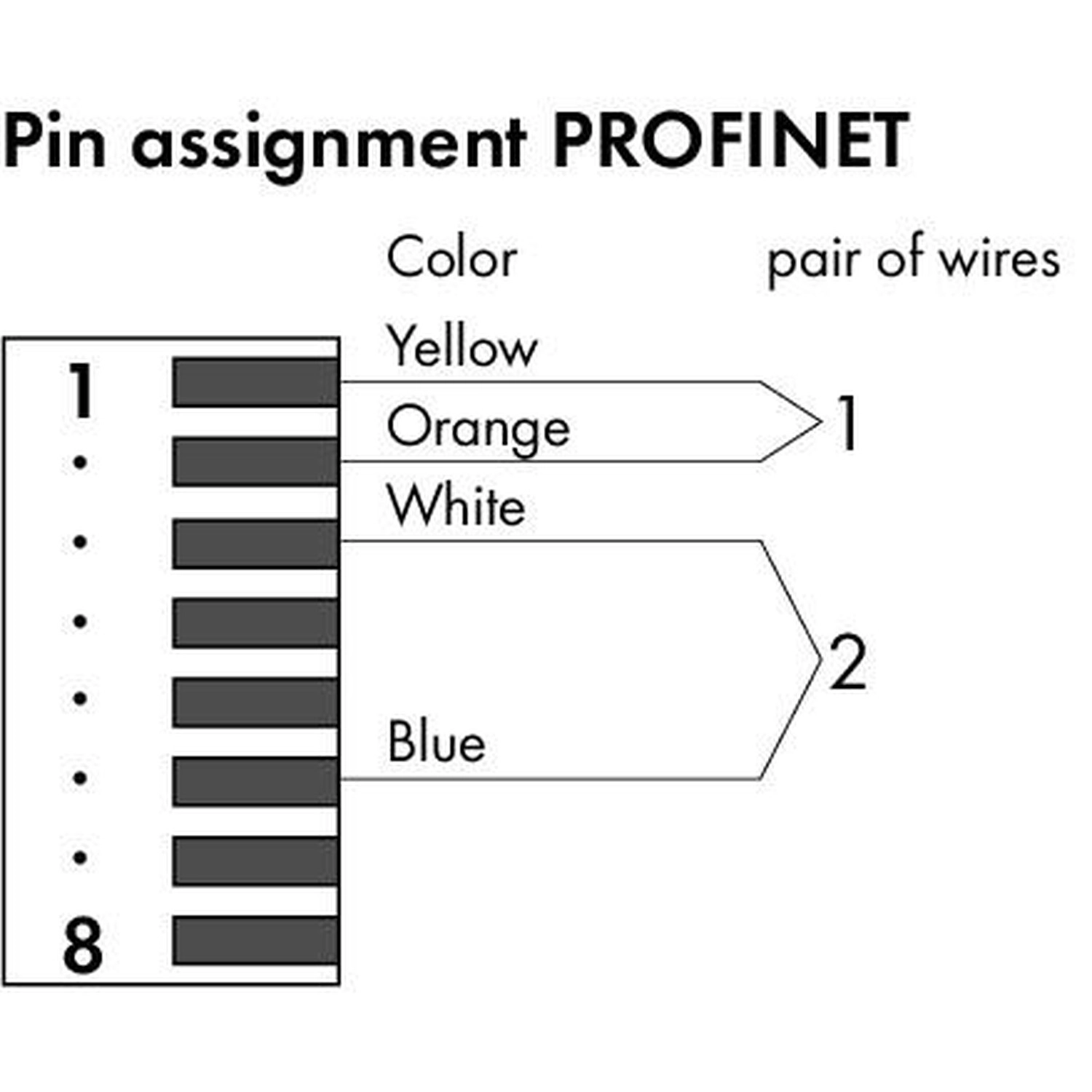

Érintkezők és vezetékszínek – PROFINET
| 1 | Sárga; 1. érpár |
|---|
| 2 | Narancssárga; 1. érpár |
|---|
| 3 | Fehér; 2. érpár |
|---|
| 6 | Kék; 2. érpár |
|---|
| 4, 5, 7, 8 | A színkiosztási ábra nem rendel hozzájuk vezetékszínt. |
|---|
Alkalmazási feltételek
| Kábelkategória és változatspecifikus sebesség | A megengedett kábeltípus Cat. 6A; ennek a pontos változatnak a megadott PROFINET adatátviteli sebessége 100 Mbit/s. A kábelkategória nem helyettesíti a változat sebességadatát. |
|---|
| Színkiosztás értelmezése | Az érintkezőszám és az érpár sorszáma eltérő jelölés. A táblázat a megadott PROFINET kiosztáshoz tartozik; más kódolásra nem alkalmazható változtatás nélkül. |
|---|

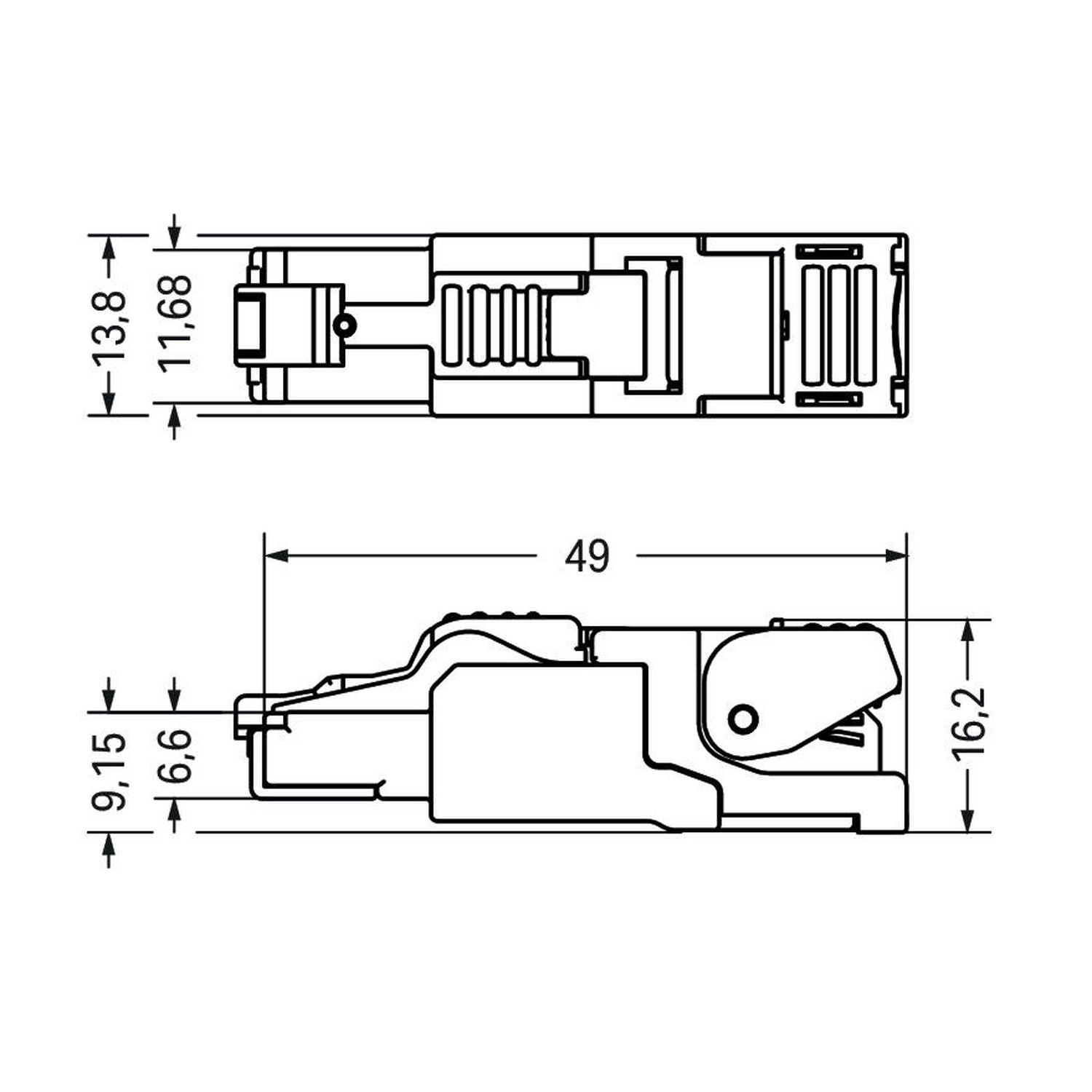

| Részméretek a rajzon | 11,68 mm; 9,15 mm; 6,6 mm. |
|---|
Szabványok és tanúsítvány
| Szabványok és előírások | IEC 60603-7-51; ISO/IEC 11801; IEEE 802.3an; EIA/TIA 568-C.2; DIN EN 50173-1; UL 1863; UL 2043 |
|---|
| UL tanúsítvány | UL 1977; E345416; Underwriters Laboratories Inc. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora adatátviteli sebesség szerepel ehhez a változathoz?+−
100 Mbit/s; PROFINET kódolással.
Mekkora köpenyátmérőjű kábelhez való?+−
Milyen csatlakozástechnológiát használ?+−
IDC vezetékcsatlakozást; a tömör és sodrott vezető megengedett mérettartománya külön szerepel.
