Wago 750-975 ETHERNET RJ-45 csatlakozó, IP20, Cat. 5e, 10/100 Mbit/s, IDC technológia, szerszám nélküli terepi szereléshez
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

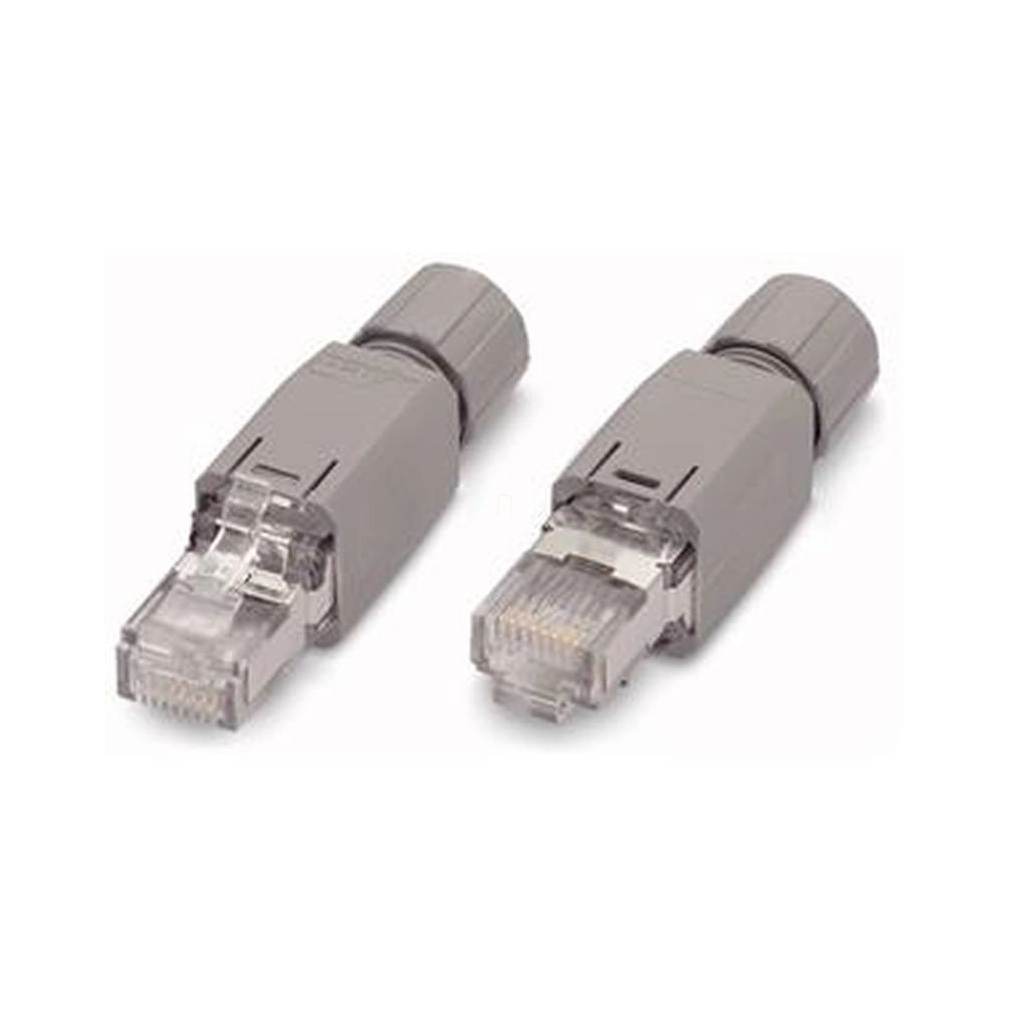

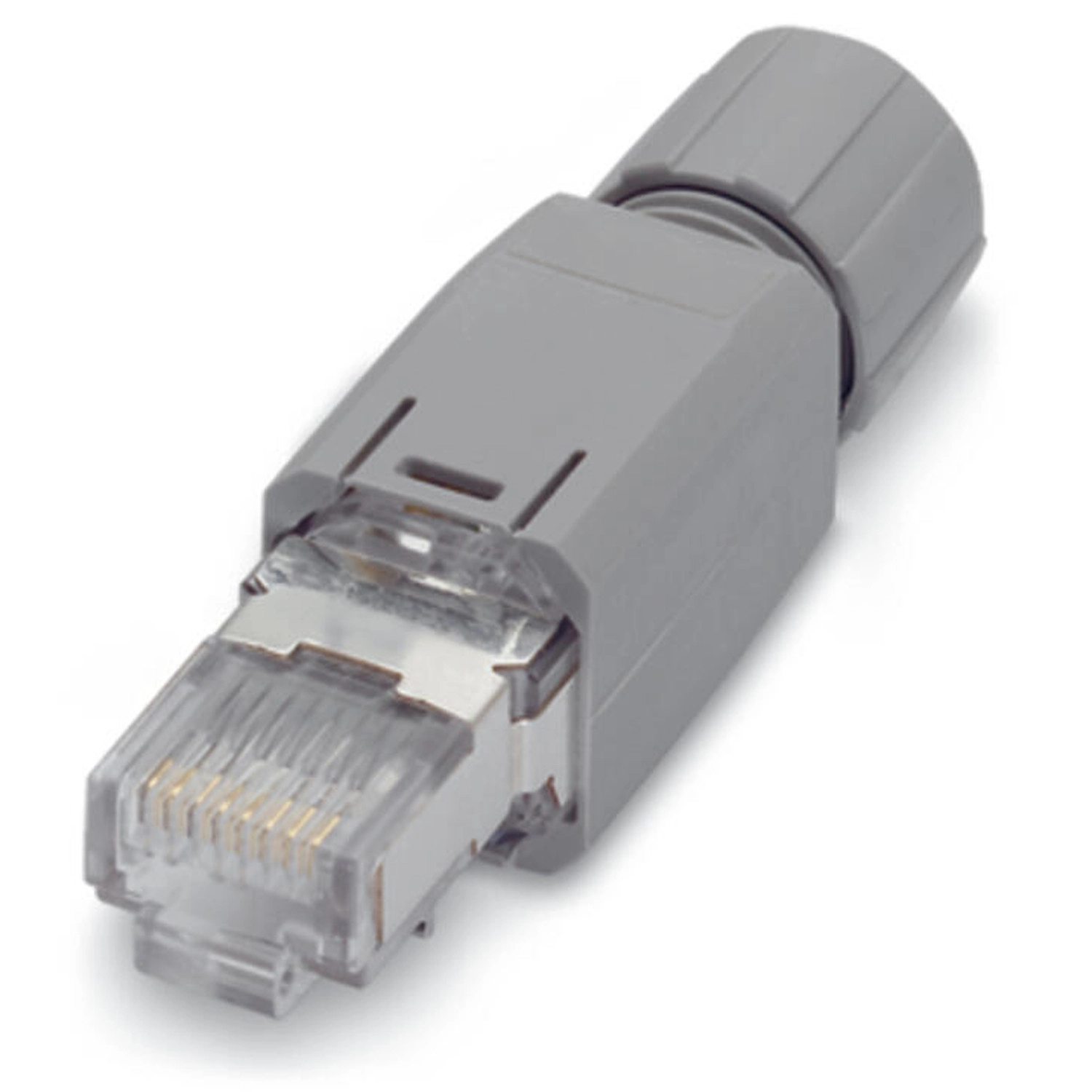

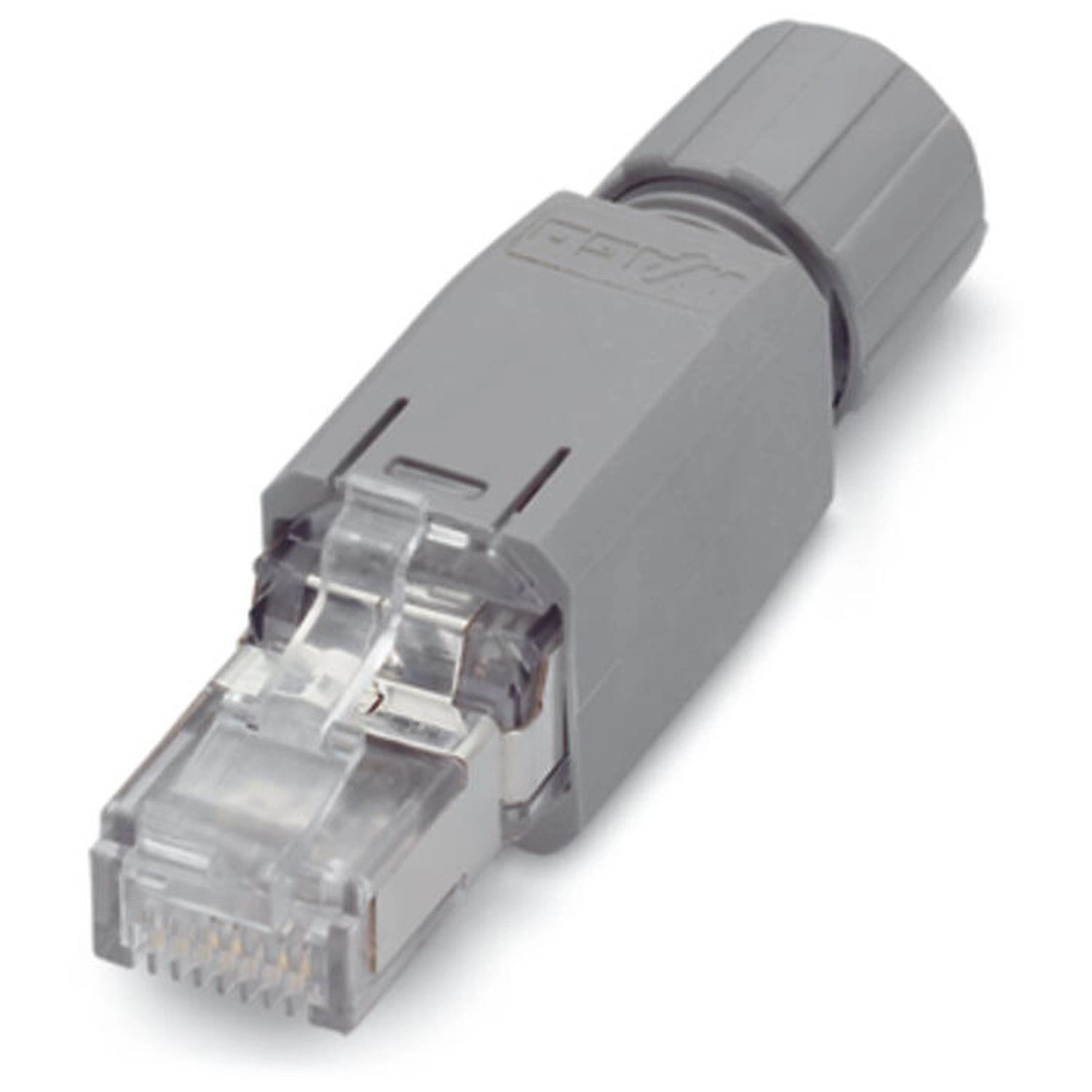

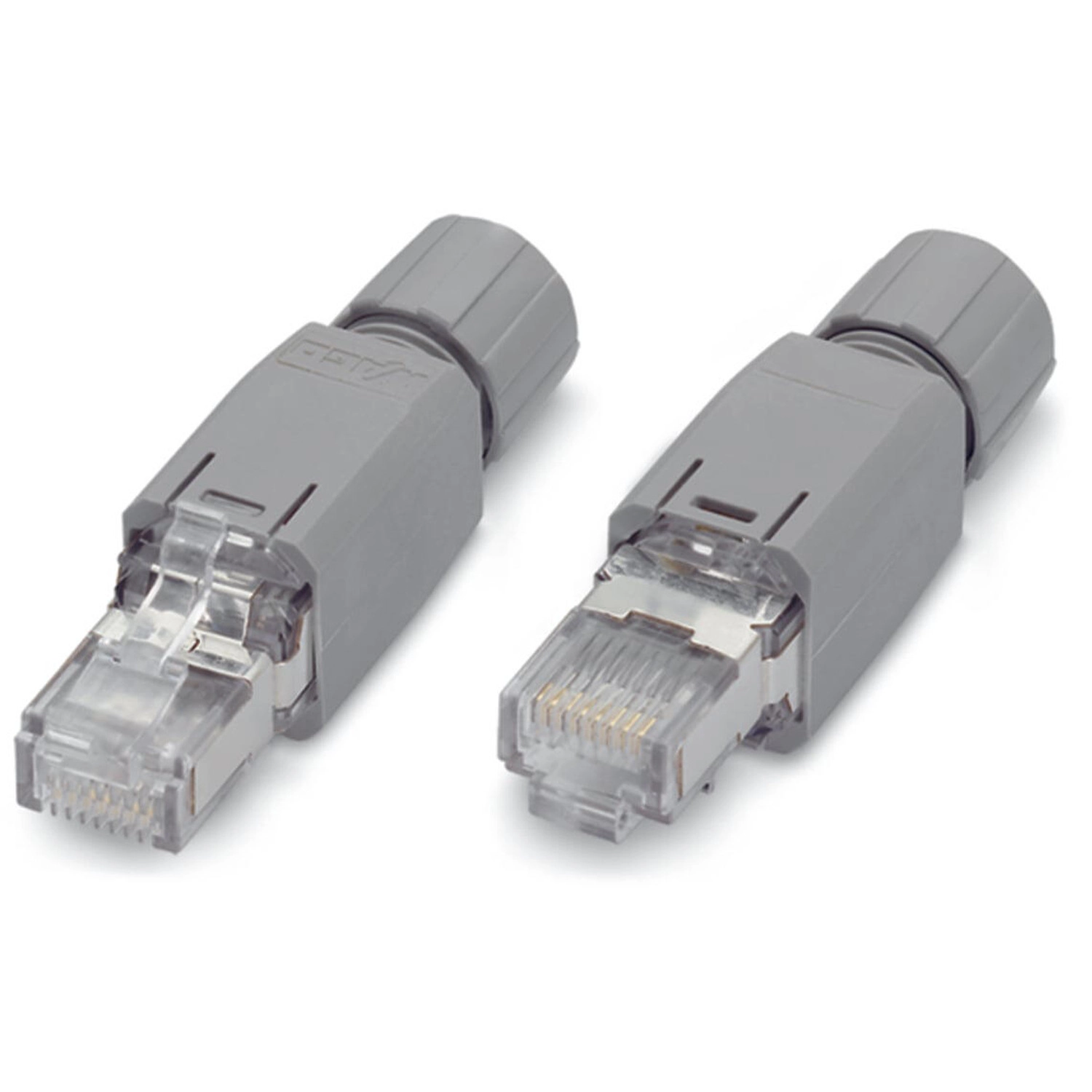

A Wago 750-975 világosszürke, nyolcpólusú RJ45 dugó terepi szereléshez készült. IDC technológiája szerszám nélküli vezetékbekötést tesz lehetővé. Cat.5e kábelhez, 4,5–8 mm külső kábelátmérővel használható. A 10/100 és 1000 Mbit/s sebességmegadás eltérése miatt a konkrét adatátviteli követelményt a gyártóval tisztázni kell.
Műszaki és környezeti adatok
| Csatlakozó | RJ45 dugó; 8 pólus |
|---|---|
| Kommunikáció és kódolás | ETHERNET; TIA-568A |
| Bekötési irány az illesztéshez képest | 0° |
| Sebesség a megnevezésben | 10/100 Mbit/s |
| Sebesség a műszaki táblázatban | 1000 Mbit/s |
| Szigetelési ellenállás | >1 GΩ, 100 V mellett |
| Érintkezési ellenállás, vezeték–IDC | <1 mΩ |
| Érintkezési ellenállás, huzal–IDC | <5 mΩ |
| Csatlakozástechnika | IDC; szerszám nélküli vezetékbekötés |
| Tömör vezeték | 0,13 … 0,24 mm² / 26/1 … 23/1 AWG |
| Többeres vezeték | 0,14 … 0,36 mm² / 26/7 … 22/7 AWG |
| Szélesség × magasság × mélység | 14 × 14 × 59 mm |

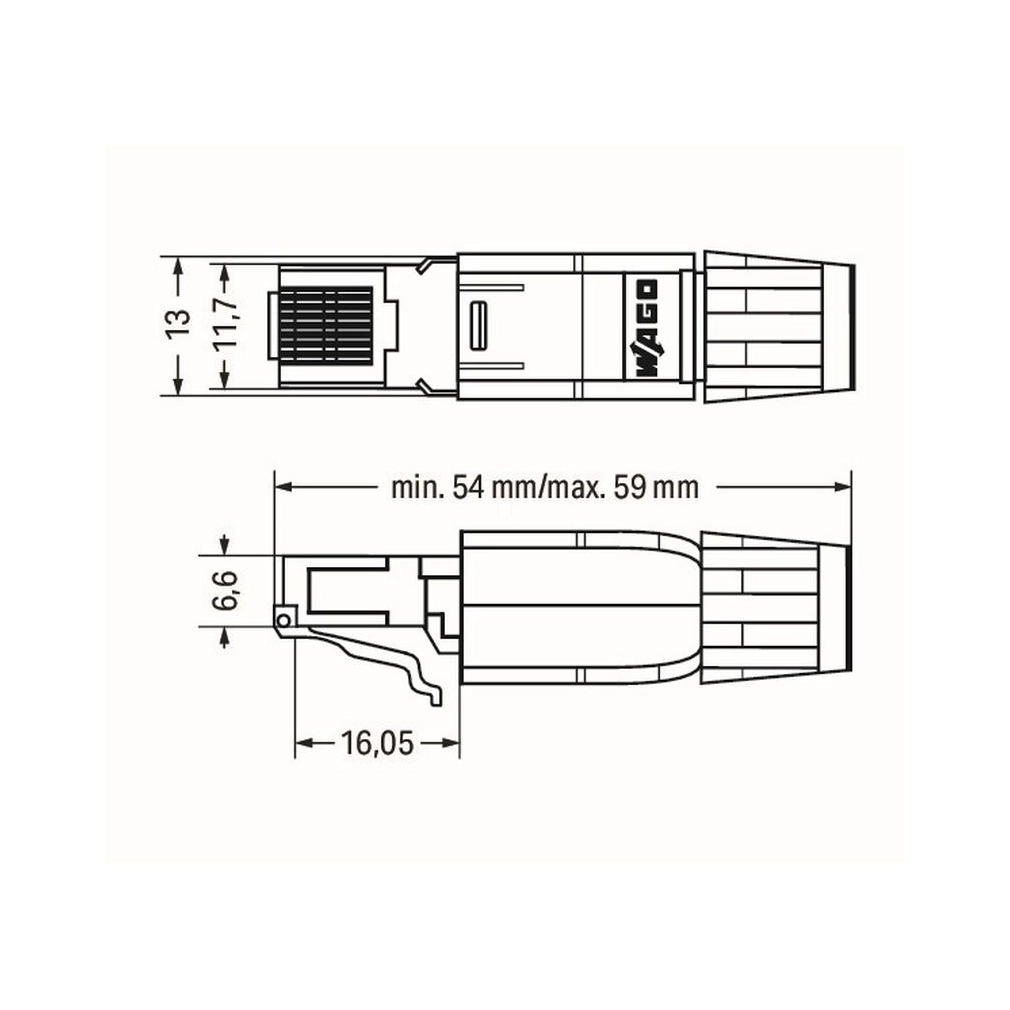

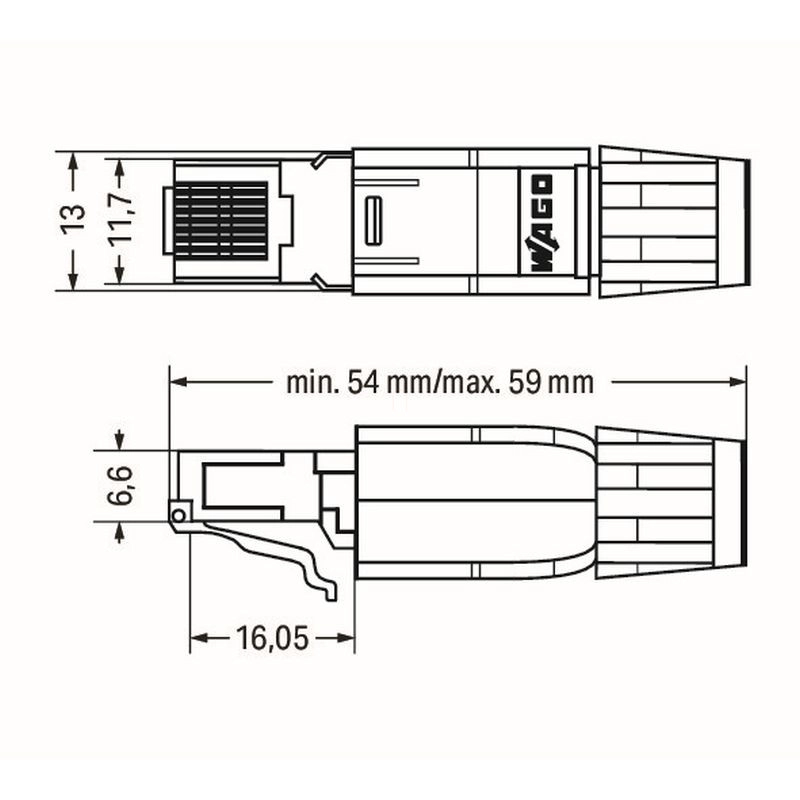

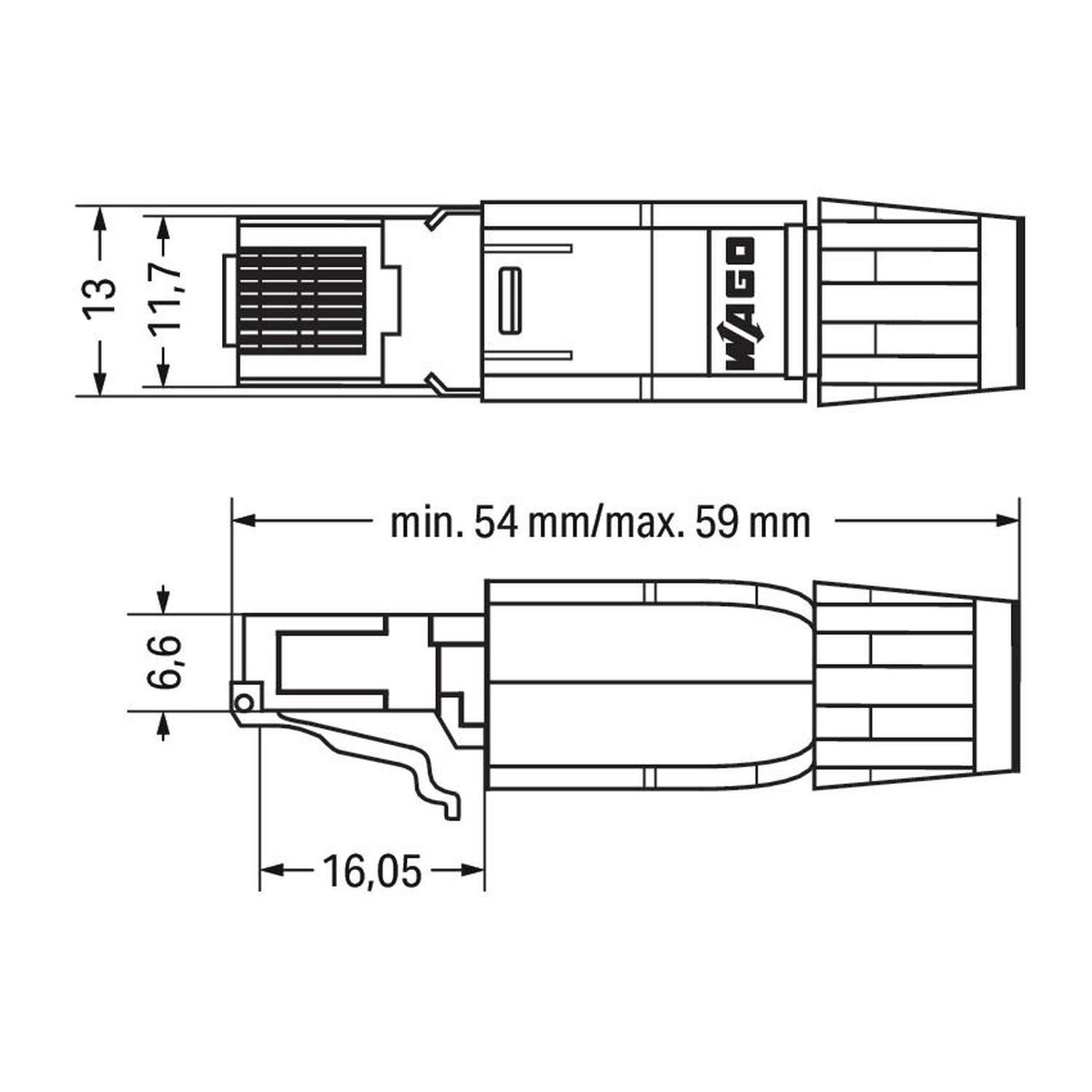

| Méretábra részméretei | 13; 11,7; 6,6; 16,05 mm; hossz: min.54 / max.59 mm |
| Árnyékolás | CuZn; a bevonat gyári HU megadása: „horganyzott ólommal”, 3 µm; nagy felületű árnyékolócsatlakozás >180° |
| Megengedett kábel | Cat.5e; külső átmérő 4,5 … 8 mm |
| Készülékház anyaga | Műanyag |
| Érintkező anyaga | Bronz (CuSn6) |
| Érintkező bevonata | >1,2 µm arany az 1,2 µm nikkelréteg felett |
| Összeillesztési ciklusok száma | Legfeljebb 1000 |
| Tömeg | 10 g |
| Szín | Világosszürke |
| Működési hőmérséklet | −20 … +70 °C |
| Tárolási hőmérséklet | −40 … +70 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Szabványok | IEC60603-7 RJ45 Category5; CD ISO/IEC11801:2002; EN50173:2002; EIA/TIA568A:2002 |
| Csomagolás | 1 db; doboz |

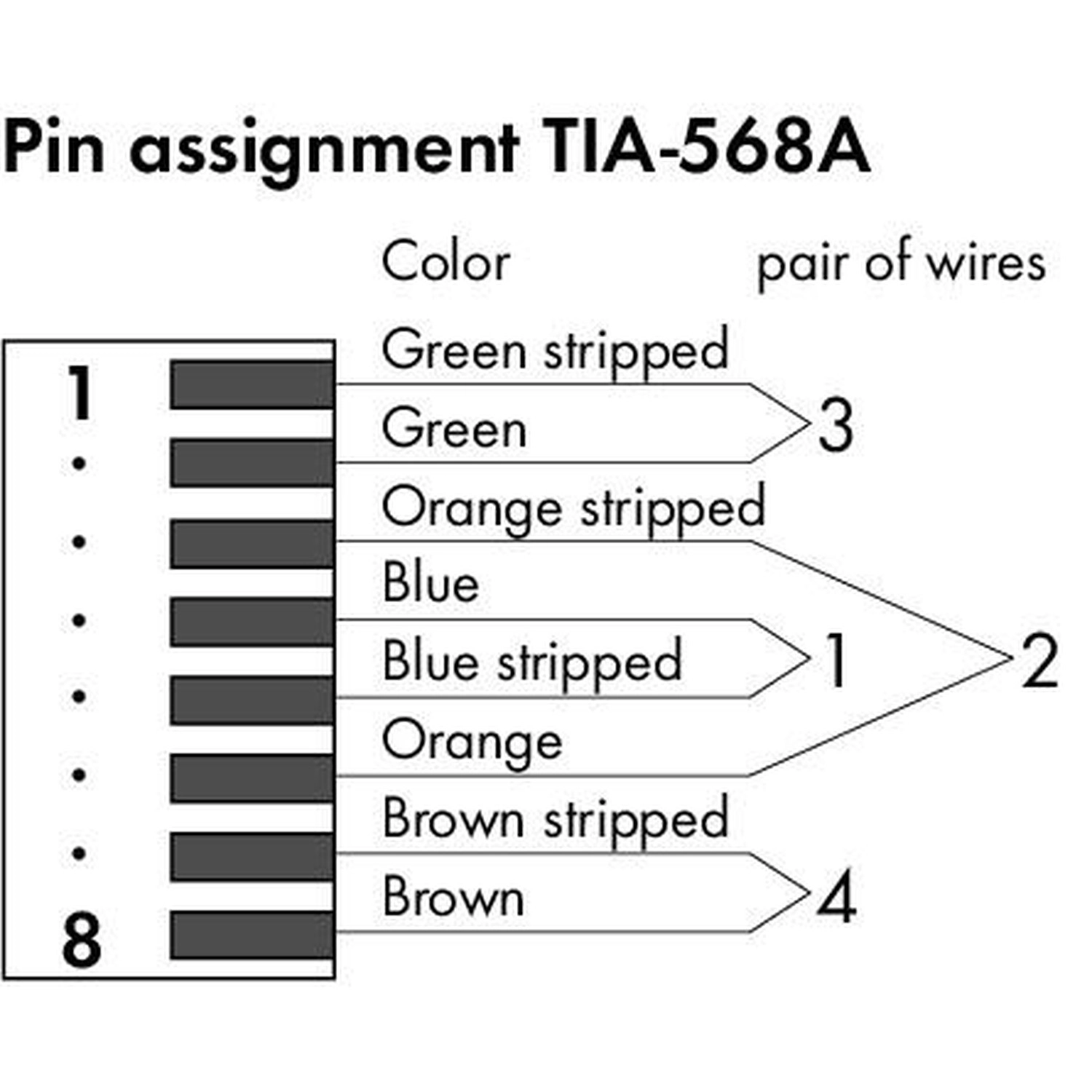

TIA-568A érintkezőkiosztás
| 1. érintkező | Zöld csíkos |
|---|---|
| 2. érintkező | Zöld |
| 3. érintkező | Narancssárga csíkos |
| 4. érintkező | Kék |
| 5. érintkező | Kék csíkos |
| 6. érintkező | Narancssárga |
| 7. érintkező | Barna csíkos |
| 8. érintkező | Barna |
| Érpárok | 3. pár: 1–2; 2. pár: 3–6; 1. pár: 4–5; 4. pár: 7–8 |
Eltérő és feltételes megadások
| Eltérő sebességmegadások | A megnevezés 10/100 Mbit/s, a részletes táblázat 1000 Mbit/s értéket közöl. Az eltérésből nem állapítható meg egységes sebességérték; a konkrét alkalmazás előtt gyártói tisztázás szükséges. |
|---|---|
| Részméretek és befoglaló méretek | A mérettáblázat 14 × 14 × 59 mm értéke és a rajzon jelölt 13; 11,7; 6,6; 16,05 mm-es részméretek külön megadások. |
| Árnyékolóanyag megadása | A CuZn jelölést és a 3 µm-es bevonat magyar gyári szövegét külön őrzi a műszaki adatsor; a megnevezésből nem következik tiszta réz vagy más, pontosított bevonatanyag. |
| Két érintkezésiellenállás-adat | A <1 mΩ és <5 mΩ érték a vezeték–IDC, illetve huzal–IDC megnevezés mellett külön szerepel; a két határérték nem vonható össze. |
Hajózási tanúsítványok
| ABS | 25-0415412 |
|---|---|
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen kódolású?
TIA-568A.
Mekkora kábelátmérőhöz használható?
4,5–8 mm külső átmérőjű Cat.5e kábelhez.
Mekkora az adatátviteli sebessége?
A megnevezés 10/100 Mbit/s, a táblázat 1000 Mbit/s értéket közöl; az eltérést alkalmazás előtt gyártóval tisztázni kell.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 750-975 ETHERNET RJ-45 csatlakozó, IP20, Cat. 5e, 10/100 Mbit/s, IDC technológia, szerszám nélküli terepi szereléshez műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-975 |
| GTIN / EAN | 4045454482480 |
| Terméktípus | Terepi buszcsatlakozó |
Műszaki és környezeti adatok
| Csatlakozó | RJ45 dugó; 8 pólus |
|---|---|
| Kommunikáció és kódolás | ETHERNET; TIA-568A |
| Bekötési irány az illesztéshez képest | 0° |
| Sebesség a megnevezésben | 10/100 Mbit/s |
| Sebesség a műszaki táblázatban | 1000 Mbit/s |
| Szigetelési ellenállás | >1 GΩ, 100 V mellett |
| Érintkezési ellenállás, vezeték–IDC | <1 mΩ |
| Érintkezési ellenállás, huzal–IDC | <5 mΩ |
| Csatlakozástechnika | IDC; szerszám nélküli vezetékbekötés |
| Tömör vezeték | 0,13 … 0,24 mm² / 26/1 … 23/1 AWG |
| Többeres vezeték | 0,14 … 0,36 mm² / 26/7 … 22/7 AWG |
| Szélesség × magasság × mélység | 14 × 14 × 59 mm |
| Méretábra részméretei | 13; 11,7; 6,6; 16,05 mm; hossz: min.54 / max.59 mm |
| Árnyékolás | CuZn; a bevonat gyári HU megadása: „horganyzott ólommal”, 3 µm; nagy felületű árnyékolócsatlakozás >180° |
| Megengedett kábel | Cat.5e; külső átmérő 4,5 … 8 mm |
| Készülékház anyaga | Műanyag |
| Érintkező anyaga | Bronz (CuSn6) |
| Érintkező bevonata | >1,2 µm arany az 1,2 µm nikkelréteg felett |
| Összeillesztési ciklusok száma | Legfeljebb 1000 |
| Tömeg | 10 g |
| Szín | Világosszürke |
| Működési hőmérséklet | −20 … +70 °C |
| Tárolási hőmérséklet | −40 … +70 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Szabványok | IEC60603-7 RJ45 Category5; CD ISO/IEC11801:2002; EN50173:2002; EIA/TIA568A:2002 |
| Csomagolás | 1 db; doboz |
TIA-568A érintkezőkiosztás
| 1. érintkező | Zöld csíkos |
|---|---|
| 2. érintkező | Zöld |
| 3. érintkező | Narancssárga csíkos |
| 4. érintkező | Kék |
| 5. érintkező | Kék csíkos |
| 6. érintkező | Narancssárga |
| 7. érintkező | Barna csíkos |
| 8. érintkező | Barna |
| Érpárok | 3. pár: 1–2; 2. pár: 3–6; 1. pár: 4–5; 4. pár: 7–8 |
Eltérő és feltételes megadások
| Eltérő sebességmegadások | A megnevezés 10/100 Mbit/s, a részletes táblázat 1000 Mbit/s értéket közöl. Az eltérésből nem állapítható meg egységes sebességérték; a konkrét alkalmazás előtt gyártói tisztázás szükséges. |
|---|---|
| Részméretek és befoglaló méretek | A mérettáblázat 14 × 14 × 59 mm értéke és a rajzon jelölt 13; 11,7; 6,6; 16,05 mm-es részméretek külön megadások. |
| Árnyékolóanyag megadása | A CuZn jelölést és a 3 µm-es bevonat magyar gyári szövegét külön őrzi a műszaki adatsor; a megnevezésből nem következik tiszta réz vagy más, pontosított bevonatanyag. |
| Két érintkezésiellenállás-adat | A <1 mΩ és <5 mΩ érték a vezeték–IDC, illetve huzal–IDC megnevezés mellett külön szerepel; a két határérték nem vonható össze. |
Hajózási tanúsítványok
| ABS | 25-0415412 |
|---|---|
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 39121413 |
|---|---|
| eCl@ss 10.0 | 27-24-26-92 |
| eCl@ss 9.0 | 27-24-26-92 |
| ETIM 9.0 | EC002584 |
| ETIM 10.0 | EC002584 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
