Wago 750-976 PROFINET RJ-45 csatlakozó, IP20, Ethernet 10/100 Mbit/s, Cat. 5e, szerszám nélküli IDC bekötés, terepi szereléshez
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

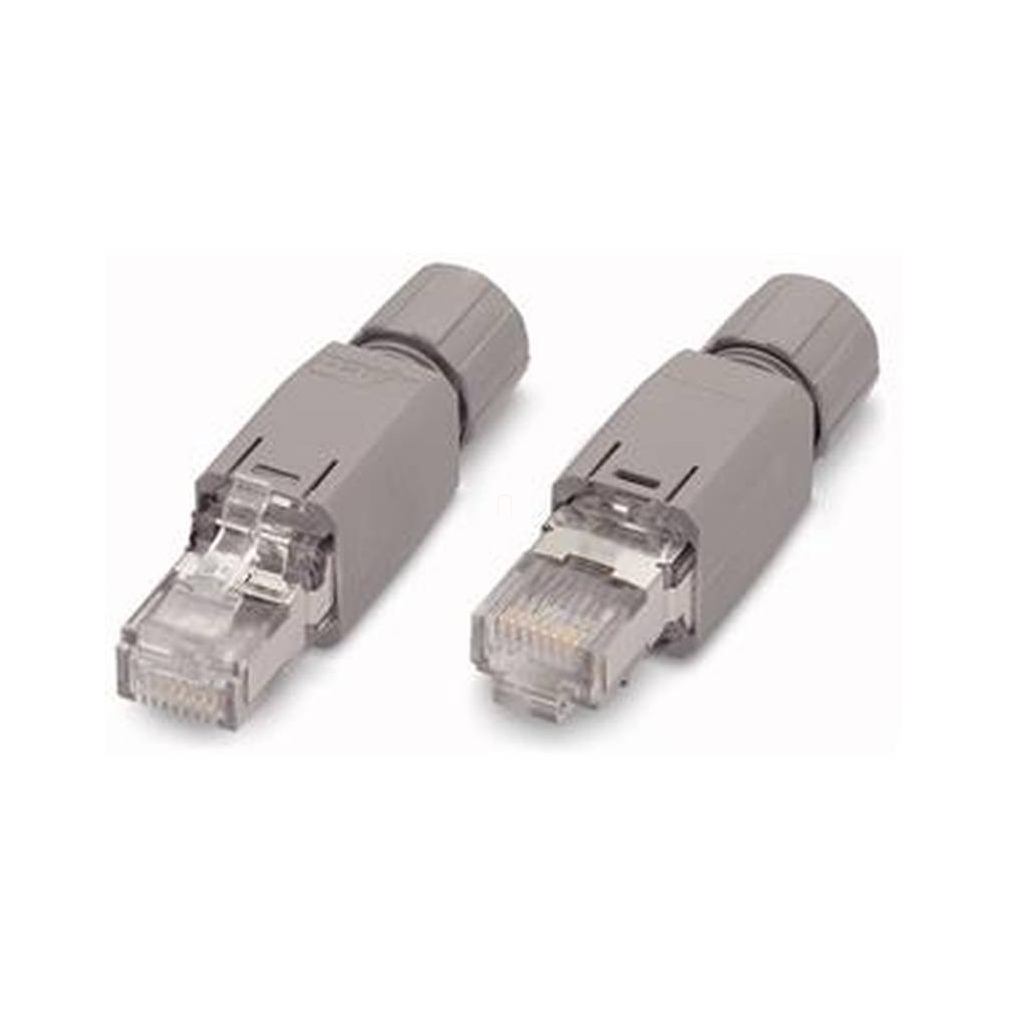

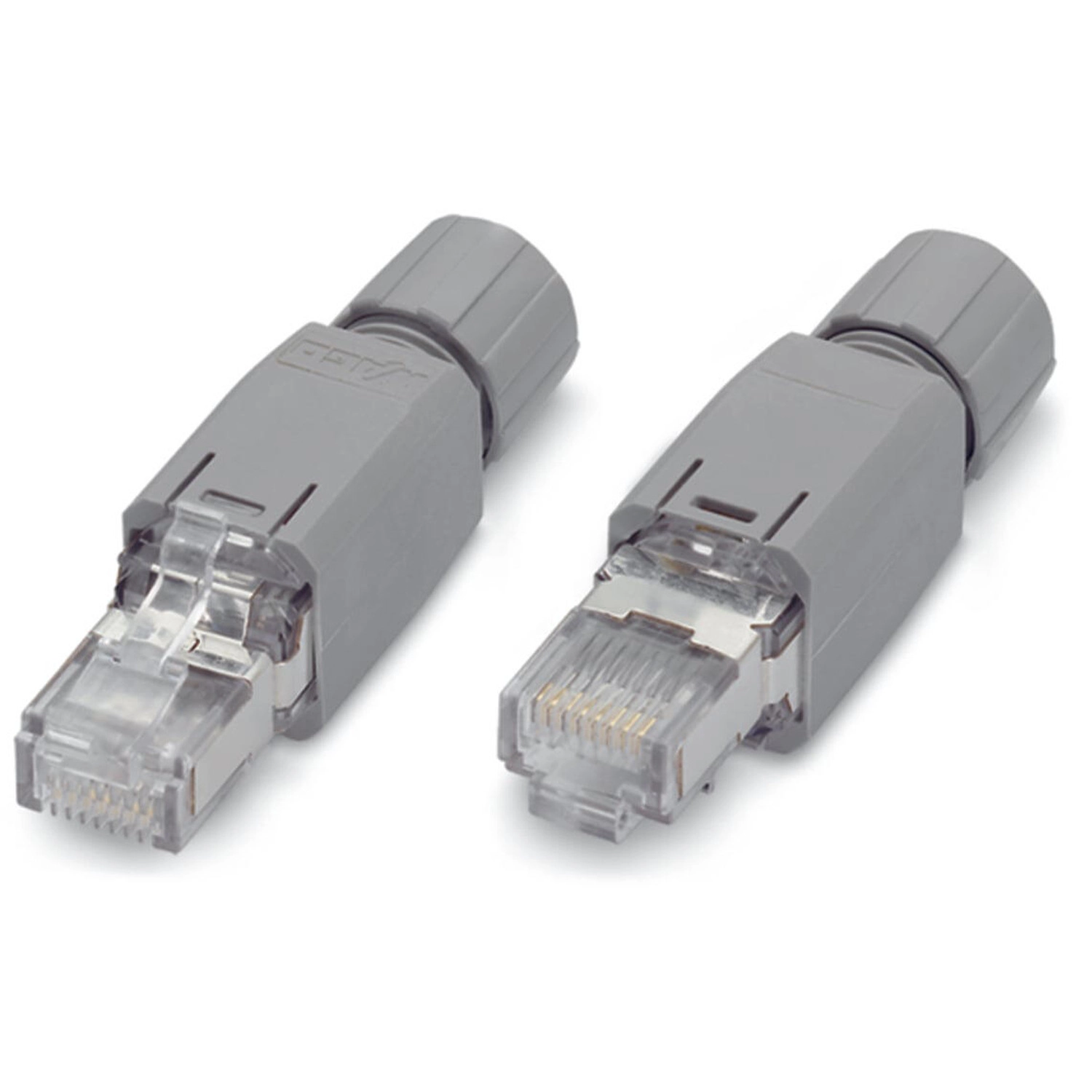

A Wago 750-976 RJ45 dugó PROFINET hálózathoz, nyolc pólussal és IP20 védettséggel, terepi szereléshez. IDC technológiája szerszám nélküli vezetékbekötést tesz lehetővé. A műszaki táblázat adatátviteli sebessége 100 Mbit/s; a csatlakozó Cat.5e kábelhez, 4,5–8 mm külső kábelátmérővel használható.
Műszaki és környezeti adatok
| Csatlakozó | RJ45 dugó; 8 pólus |
|---|---|
| Kommunikáció és kódolás | PROFINET |
| Bekötési irány az illesztéshez képest | 0° |
| Sebesség a megnevezésben | 10/100 Mbit/s |
| Sebesség a műszaki táblázatban | 100 Mbit/s |
| Szigetelési ellenállás | >1 GΩ, 100 V mellett |
| Érintkezési ellenállás, vezeték–IDC | <1 mΩ |
| Érintkezési ellenállás, huzal–IDC | <5 mΩ |
| Csatlakozástechnika | IDC; szerszám nélküli vezetékbekötés |
| Tömör vezeték | 0,13 … 0,24 mm² / 26/1 … 23/1 AWG |
| Többeres vezeték | 0,14 … 0,36 mm² / 26/7 … 22/7 AWG |
| Szélesség × magasság × mélység | 14 × 14 × 59 mm |

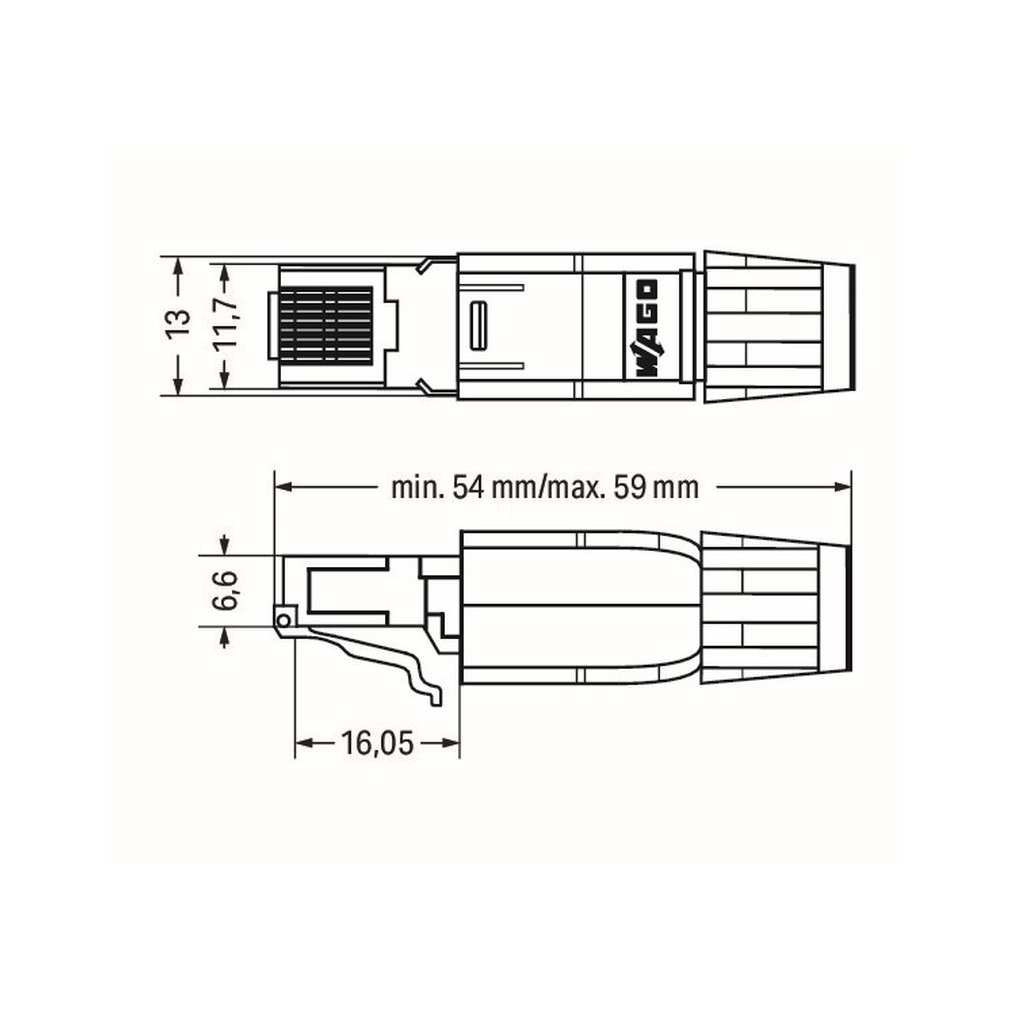

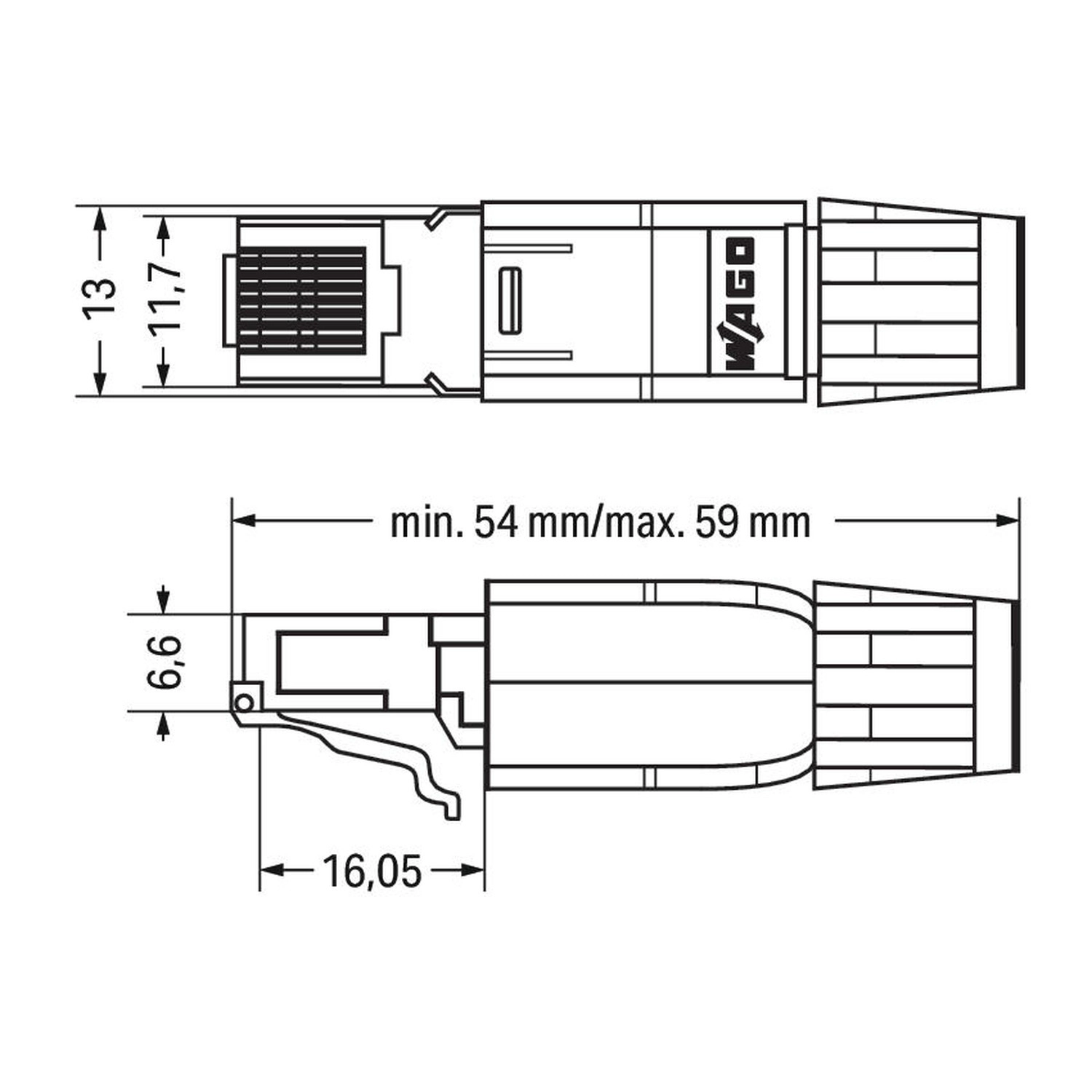

| Méretábra részméretei | 13; 11,7; 6,6; 16,05 mm; hossz: min.54 / max.59 mm |
| Árnyékolás | CuZn; a bevonat gyári HU megadása: „horganyzott ólommal”, 3 µm; nagy felületű árnyékolócsatlakozás >180° |
| Megengedett kábel | Cat.5e; külső átmérő 4,5 … 8 mm |
| Készülékház anyaga | Műanyag |
| Érintkező anyaga | Bronz (CuSn6) |
| Érintkező bevonata | >1,2 µm arany az 1,2 µm nikkelréteg felett |
| Összeillesztési ciklusok száma | Legfeljebb 1000 |
| Tömeg | 13,4 g |
| Működési hőmérséklet | −20 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Szabványok | IEC60603-7 RJ45 Category5; CD ISO/IEC11801:2002; EN50173:2002 |

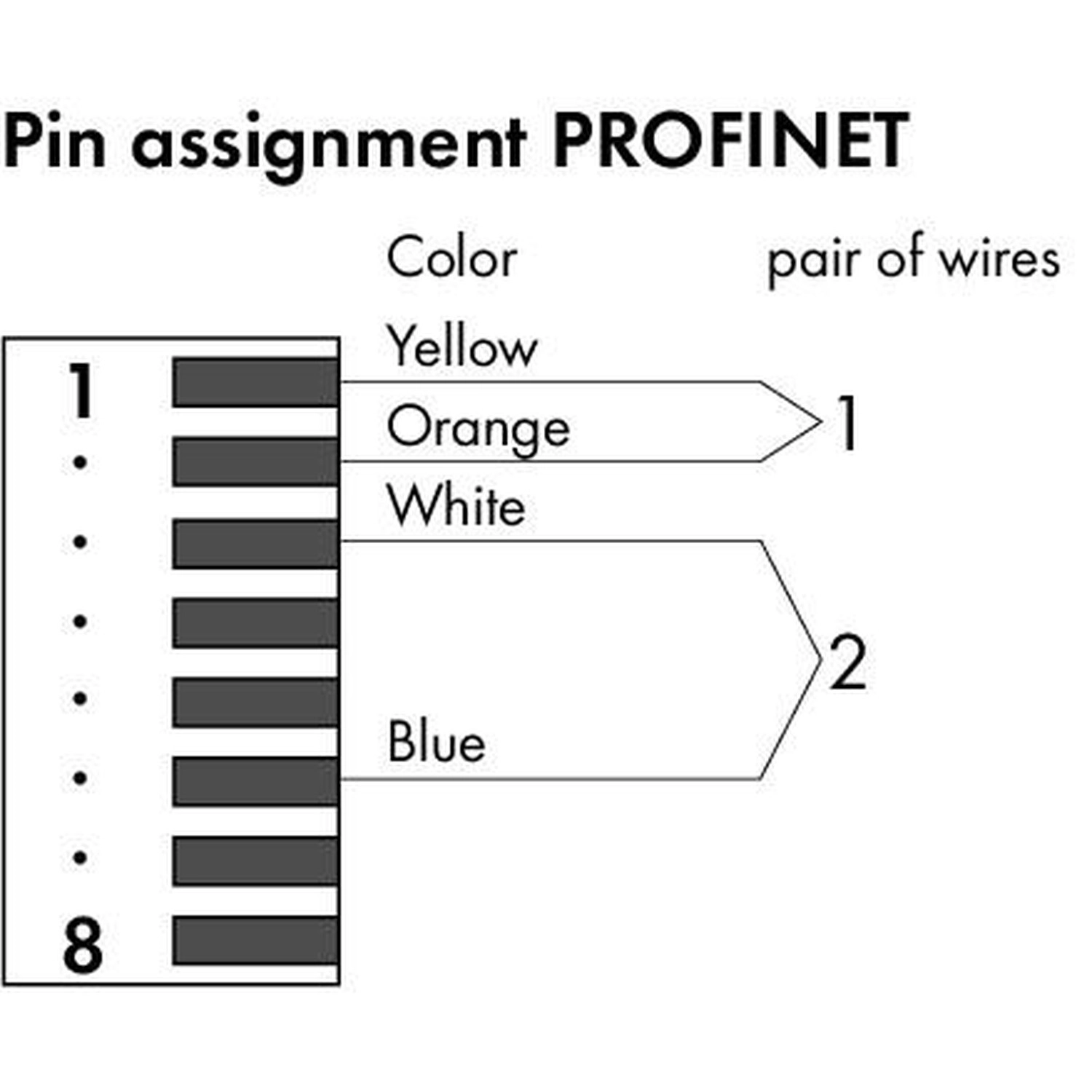

PROFINET érintkezőkiosztás
| 1. érintkező | Sárga |
|---|---|
| 2. érintkező | Narancssárga |
| 3. érintkező | Fehér |
| 6. érintkező | Kék |
| 1. érpár | 1–2. érintkező |
| 2. érpár | 3–6. érintkező |
| 4., 5., 7. és 8. érintkező | A színkiosztási rajzon nincs színmegadás. Ez nem NC-megjelölés. |
Eltérő és feltételes megadások
| Részméretek és befoglaló méretek | A mérettáblázat 14 × 14 × 59 mm értéke és a rajzon jelölt 13; 11,7; 6,6; 16,05 mm-es részméretek külön megadások. |
|---|---|
| Árnyékolóanyag megadása | A CuZn jelölést és a 3 µm-es bevonat magyar gyári szövegét külön őrzi a műszaki adatsor; a megnevezésből nem következik tiszta réz vagy más, pontosított bevonatanyag. |
| Két érintkezésiellenállás-adat | A <1 mΩ és <5 mΩ érték a vezeték–IDC, illetve huzal–IDC megnevezés mellett külön szerepel; a két határérték nem vonható össze. |
Hajózási tanúsítványok
| ABS – American Bureau of Shipping | 25-0415412 |
|---|---|
| DNV – DNV GL SE | DNV-CG-0339, Aug.2021; TAA0000194 |
| LR – Lloyds Register EMEA | LR22180952TA |
| PRS – Polski Rejestr Statków | TE/1101/880590/23 |
| RINA – RINA Germany GmbH | ELE343521XG001 |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a kódolása?
PROFINET.
Mekkora az adatátviteli sebesség?
A megnevezés 10/100 Mbit/s, a műszaki táblázat 100 Mbit/s értéket közöl.
Mekkora kábelátmérőhöz használható?
4,5–8 mm külső átmérőjű Cat.5e kábelhez.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 750-976 PROFINET RJ-45 csatlakozó, IP20, Ethernet 10/100 Mbit/s, Cat. 5e, szerszám nélküli IDC bekötés, terepi szereléshez műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-976 |
| GTIN / EAN | 4045454988173 |
| Terméktípus | PROFINET RJ45 csatlakozó |
Műszaki és környezeti adatok
| Csatlakozó | RJ45 dugó; 8 pólus |
|---|---|
| Kommunikáció és kódolás | PROFINET |
| Bekötési irány az illesztéshez képest | 0° |
| Sebesség a megnevezésben | 10/100 Mbit/s |
| Sebesség a műszaki táblázatban | 100 Mbit/s |
| Szigetelési ellenállás | >1 GΩ, 100 V mellett |
| Érintkezési ellenállás, vezeték–IDC | <1 mΩ |
| Érintkezési ellenállás, huzal–IDC | <5 mΩ |
| Csatlakozástechnika | IDC; szerszám nélküli vezetékbekötés |
| Tömör vezeték | 0,13 … 0,24 mm² / 26/1 … 23/1 AWG |
| Többeres vezeték | 0,14 … 0,36 mm² / 26/7 … 22/7 AWG |
| Szélesség × magasság × mélység | 14 × 14 × 59 mm |
| Méretábra részméretei | 13; 11,7; 6,6; 16,05 mm; hossz: min.54 / max.59 mm |
| Árnyékolás | CuZn; a bevonat gyári HU megadása: „horganyzott ólommal”, 3 µm; nagy felületű árnyékolócsatlakozás >180° |
| Megengedett kábel | Cat.5e; külső átmérő 4,5 … 8 mm |
| Készülékház anyaga | Műanyag |
| Érintkező anyaga | Bronz (CuSn6) |
| Érintkező bevonata | >1,2 µm arany az 1,2 µm nikkelréteg felett |
| Összeillesztési ciklusok száma | Legfeljebb 1000 |
| Tömeg | 13,4 g |
| Működési hőmérséklet | −20 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Szabványok | IEC60603-7 RJ45 Category5; CD ISO/IEC11801:2002; EN50173:2002 |

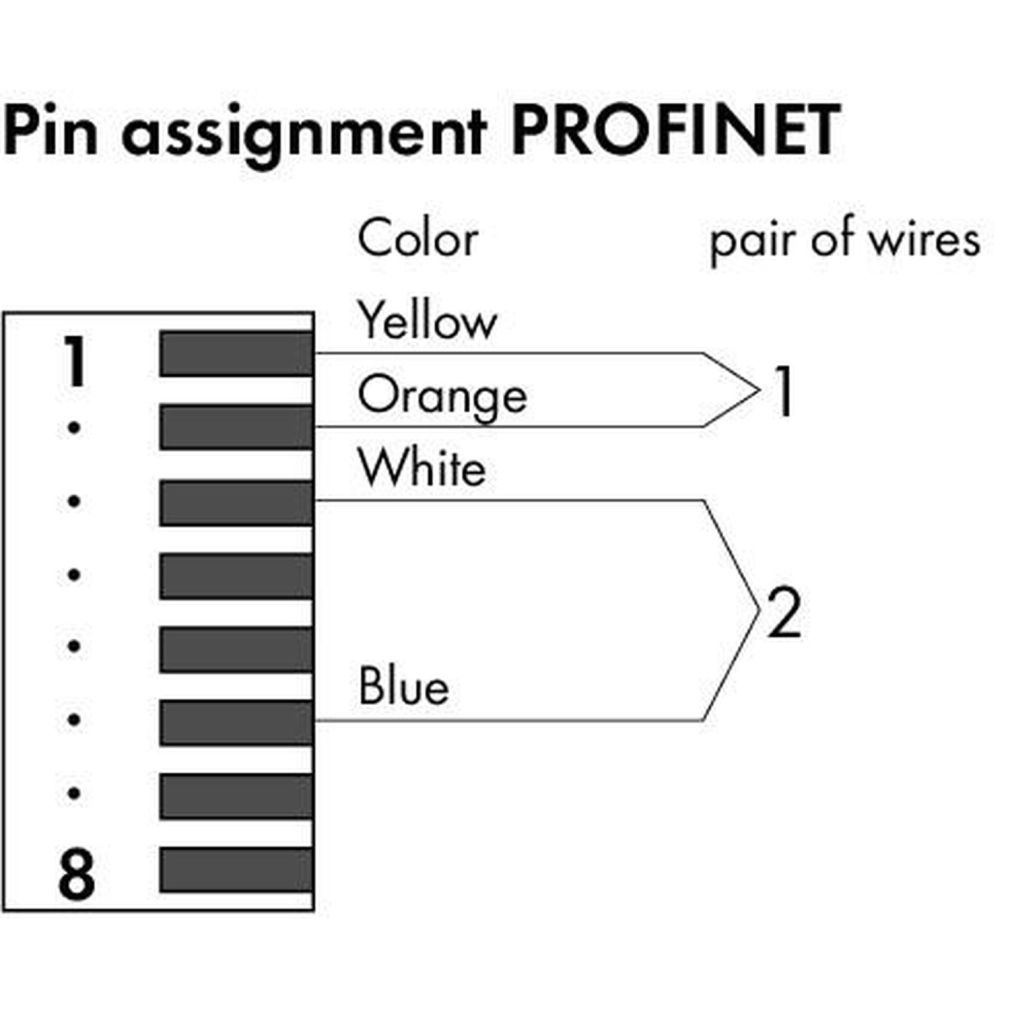

PROFINET érintkezőkiosztás
| 1. érintkező | Sárga |
|---|---|
| 2. érintkező | Narancssárga |
| 3. érintkező | Fehér |
| 6. érintkező | Kék |
| 1. érpár | 1–2. érintkező |
| 2. érpár | 3–6. érintkező |
| 4., 5., 7. és 8. érintkező | A színkiosztási rajzon nincs színmegadás. Ez nem NC-megjelölés. |
Eltérő és feltételes megadások
| Részméretek és befoglaló méretek | A mérettáblázat 14 × 14 × 59 mm értéke és a rajzon jelölt 13; 11,7; 6,6; 16,05 mm-es részméretek külön megadások. |
|---|---|
| Árnyékolóanyag megadása | A CuZn jelölést és a 3 µm-es bevonat magyar gyári szövegét külön őrzi a műszaki adatsor; a megnevezésből nem következik tiszta réz vagy más, pontosított bevonatanyag. |
| Két érintkezésiellenállás-adat | A <1 mΩ és <5 mΩ érték a vezeték–IDC, illetve huzal–IDC megnevezés mellett külön szerepel; a két határérték nem vonható össze. |
Hajózási tanúsítványok
| ABS – American Bureau of Shipping | 25-0415412 |
|---|---|
| DNV – DNV GL SE | DNV-CG-0339, Aug.2021; TAA0000194 |
| LR – Lloyds Register EMEA | LR22180952TA |
| PRS – Polski Rejestr Statków | TE/1101/880590/23 |
| RINA – RINA Germany GmbH | ELE343521XG001 |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-24-26-92 |
| eCl@ss 9.0 | 27-24-26-92 |
| ETIM 9.0 | EC002584 |
| ETIM 10.0 | EC002584 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
