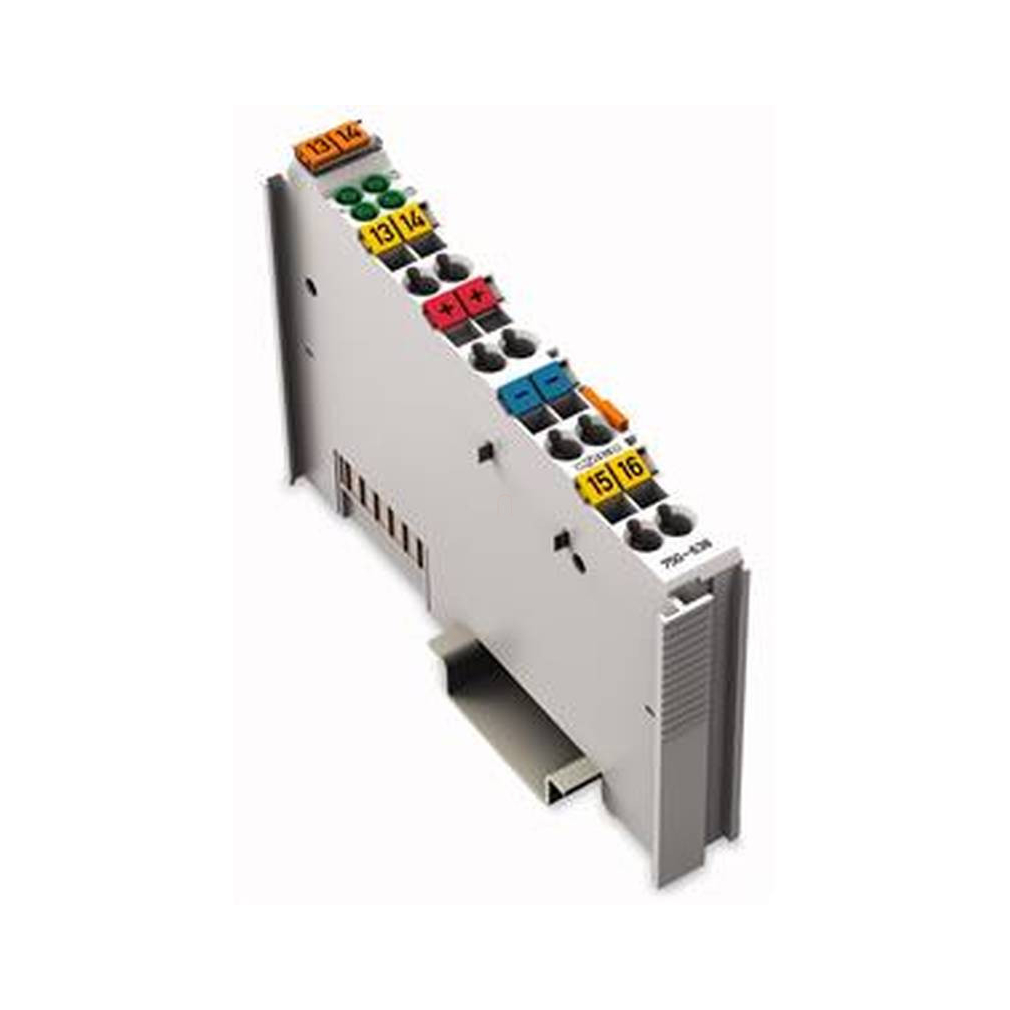

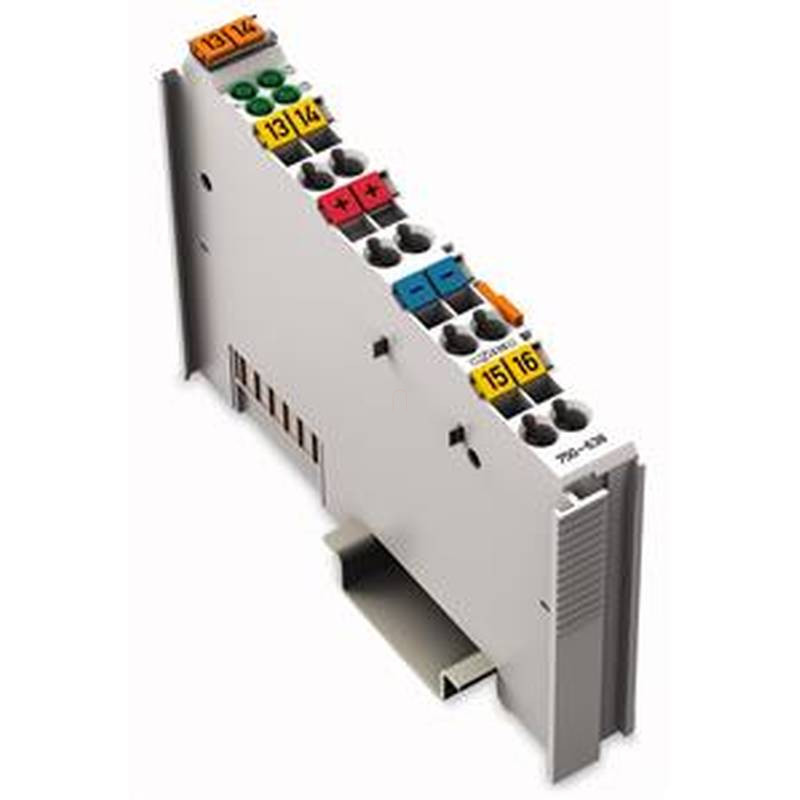

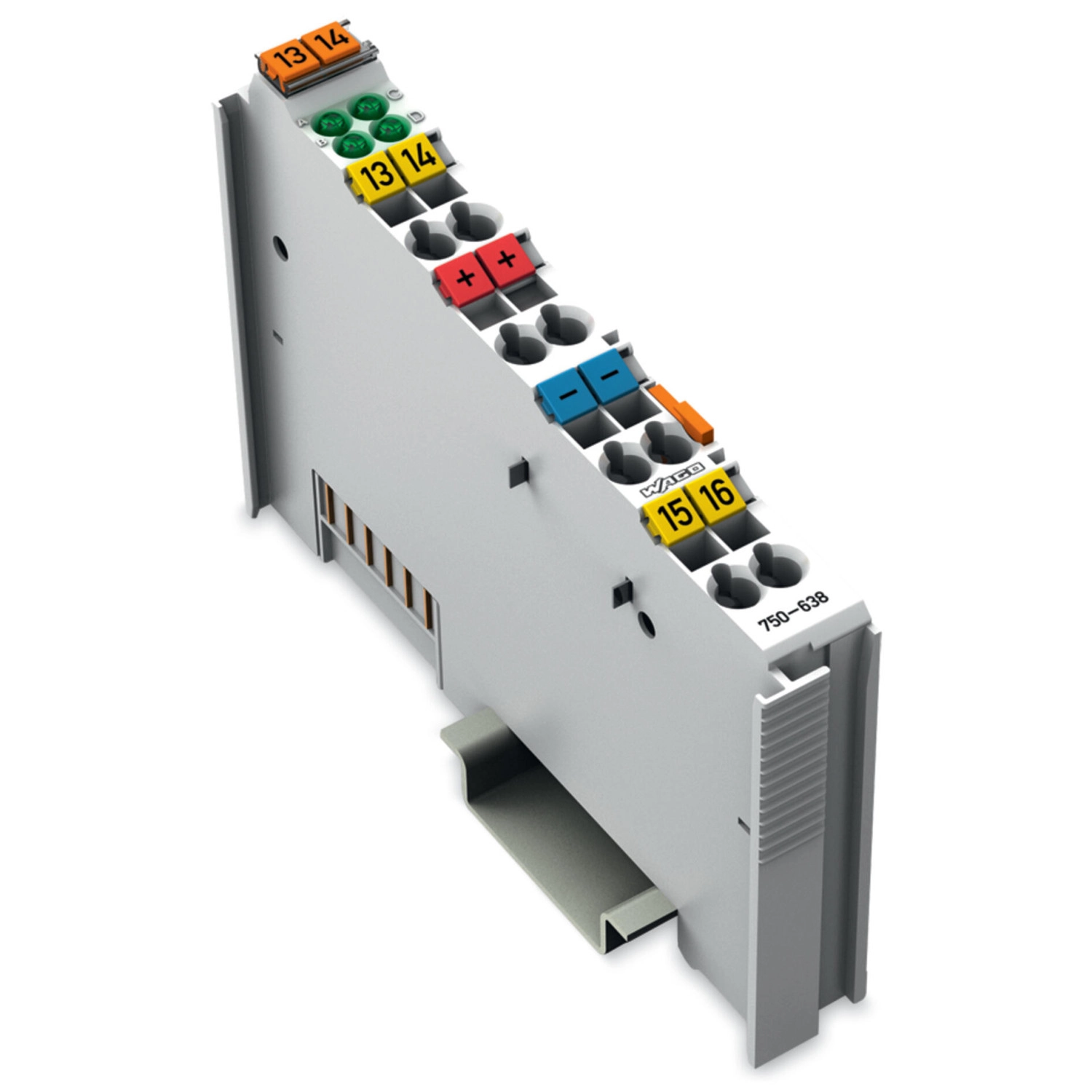

Wago 750-638 2 csatornás fel/le számlálómodul, 16 bit, 500 Hz
RRP:71 679 Ft
70 962 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
61 805 Ft
nettó 48 665 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ehhez a modulhoz két számláló tartozik, amik egymástól függetlenül 24 VDC bináris impulzusokat számlálnak. Ezek után a számláló által beolvasott adatok a terepibuszon keresztül a vezérlőhöz továbbítódnak. A számlálókat a vezérlő byte-okkal lehet beállítani, alaphelyzetbe újraállítani (reszetelni), illetve zárni. A vezérlő byte-ok a számlálás irányát is meghatározzák.
A Wago 750-638 kétcsatornás fel/le számlálómodul. Két egymástól független, 16 bites fel/le számlálóval fogadja a 24 V DC bináris impulzusokat, legfeljebb 500 Hz kapcsolási frekvenciával. A számlálási irány, a beállítás és a zárolás vezérlőbyte-okkal kezelhető.
Működés
| Funkció | Két egymástól független, 16 bites fel/le számlálóval fogadja a 24 V DC bináris impulzusokat, legfeljebb 500 Hz kapcsolási frekvenciával. A számlálási irány, a beállítás és a zárolás vezérlőbyte-okkal kezelhető. |
|---|
Jeltechnika
| Jelkarakterisztika | Differenciális |
|---|---|
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz |
| Számlálók száma | 2 |
| Számláló bitmélysége | 16 bit |
| Kapcsolási frekvencia (max.) | 500 Hz |
| A jel feszültségtartománya (0) | −3 … +5 VDC (az EN 61131 szerint 1. típus) |
| A jel feszültségtartománya (1) | 15 … 30 VDC (az EN 61131 szerint 1. típus) |
| Pulzusszélesség (min.) (0, 1) | 1 ms |
| Közös üzemmódú feszültség (max.) | 500 V |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 10 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Terepi áramfelvétel külső terhelés nélkül | 8 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A–D LED: DI1 és DI2 működés- és állapotjelzése. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,967 MJ |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-CTM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | cfc4846c-705b-4e3a-b4c1-67cee617bbd6 |
| SCIP; Belgium | bdd6b519-0890-4fb6-b3db-bba7a06a3051 |
| SCIP; Bulgária | 82bdd82f-e1ca-464c-9657-e608cae41a3f |
| SCIP; Csehország | a3cb8bd3-2f08-4474-9335-3c4e81364f2b |
| SCIP; Dánia | 51d70d06-17c1-4c5a-9134-9025aeb46a25 |
| SCIP; Finnország | 0d8c6aae-9a64-479c-9d05-1f7ef6ea7818 |
| SCIP; Franciaország | 8dadf934-4420-473e-af0e-42342f0c65cd |
| SCIP; Németország | 0287dd91-7433-4265-86c8-70c6947969b1 |
| SCIP; Magyarország | fa147094-ffa2-40fd-a552-adc8389d4b8a |
| SCIP; Olaszország | 8f086ede-9c40-402d-ad02-20c2607981be |
| SCIP; Hollandia | 46a33040-fff2-4d48-a736-2eda4da2663c |
| SCIP; Lengyelország | c8829bb9-3265-4bea-9185-f0d190e3b075 |
| SCIP; Románia | 2366a56c-2a0e-4a62-bbc1-5f040835c77c |
| SCIP; Svédország | 65b54b07-5559-48bc-a5b2-21a17c408f93 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | 0,08–2,5 mm² / 28–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |

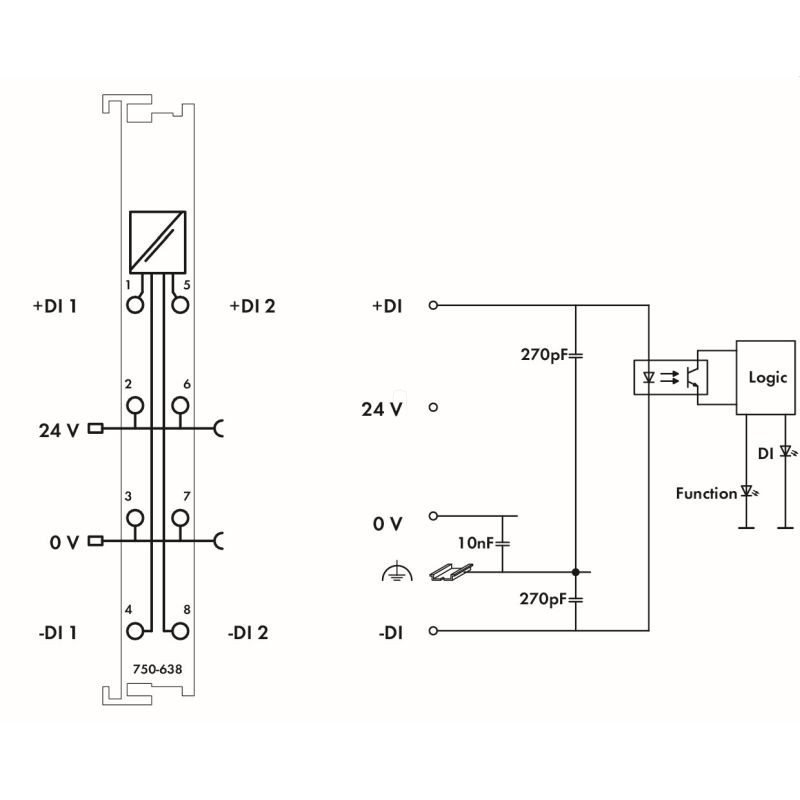

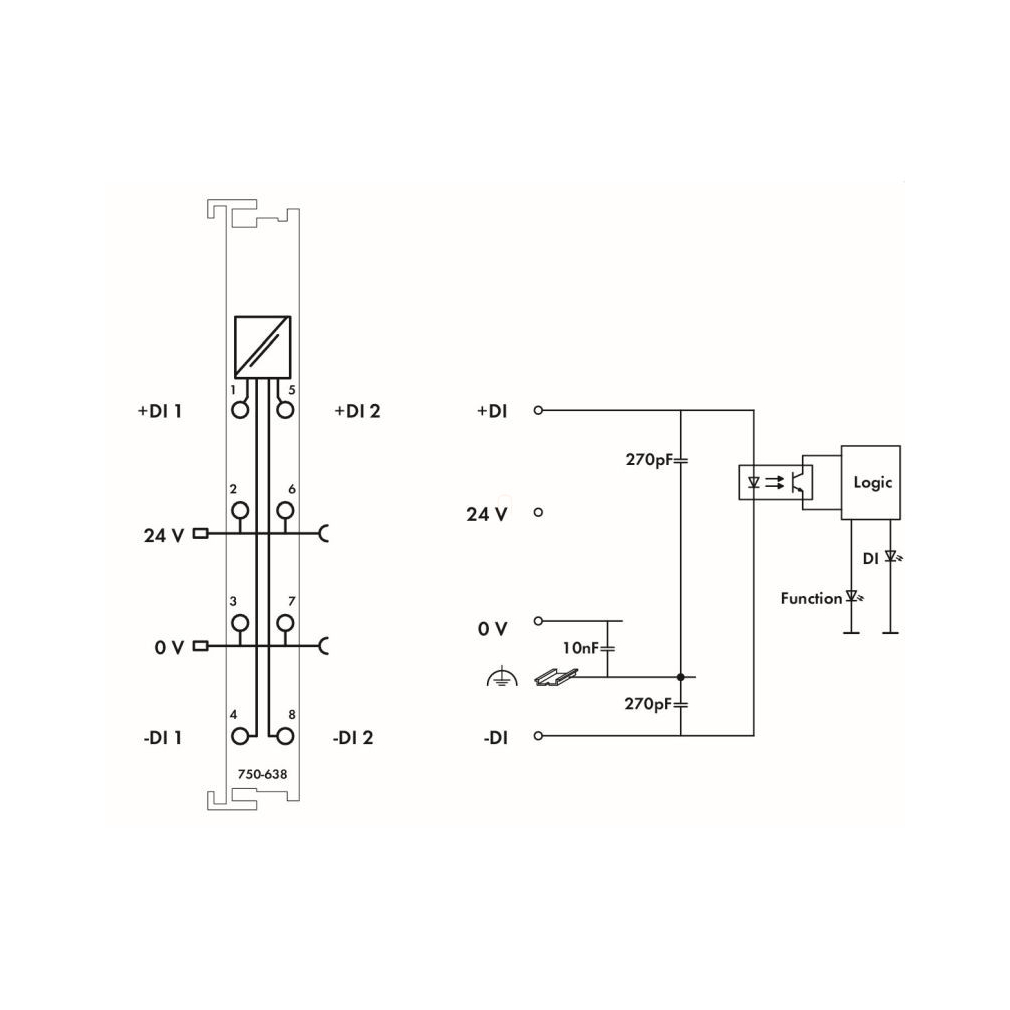

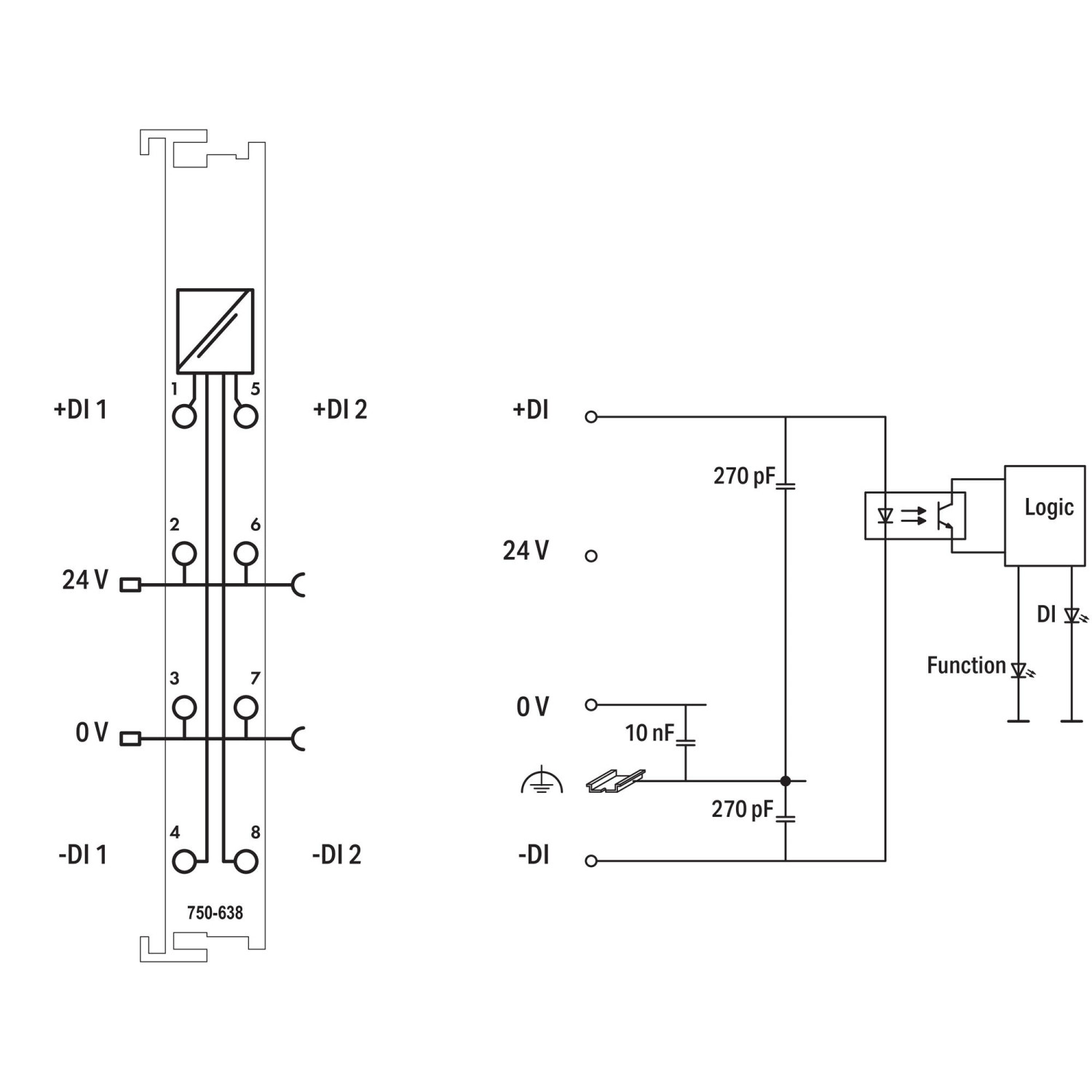

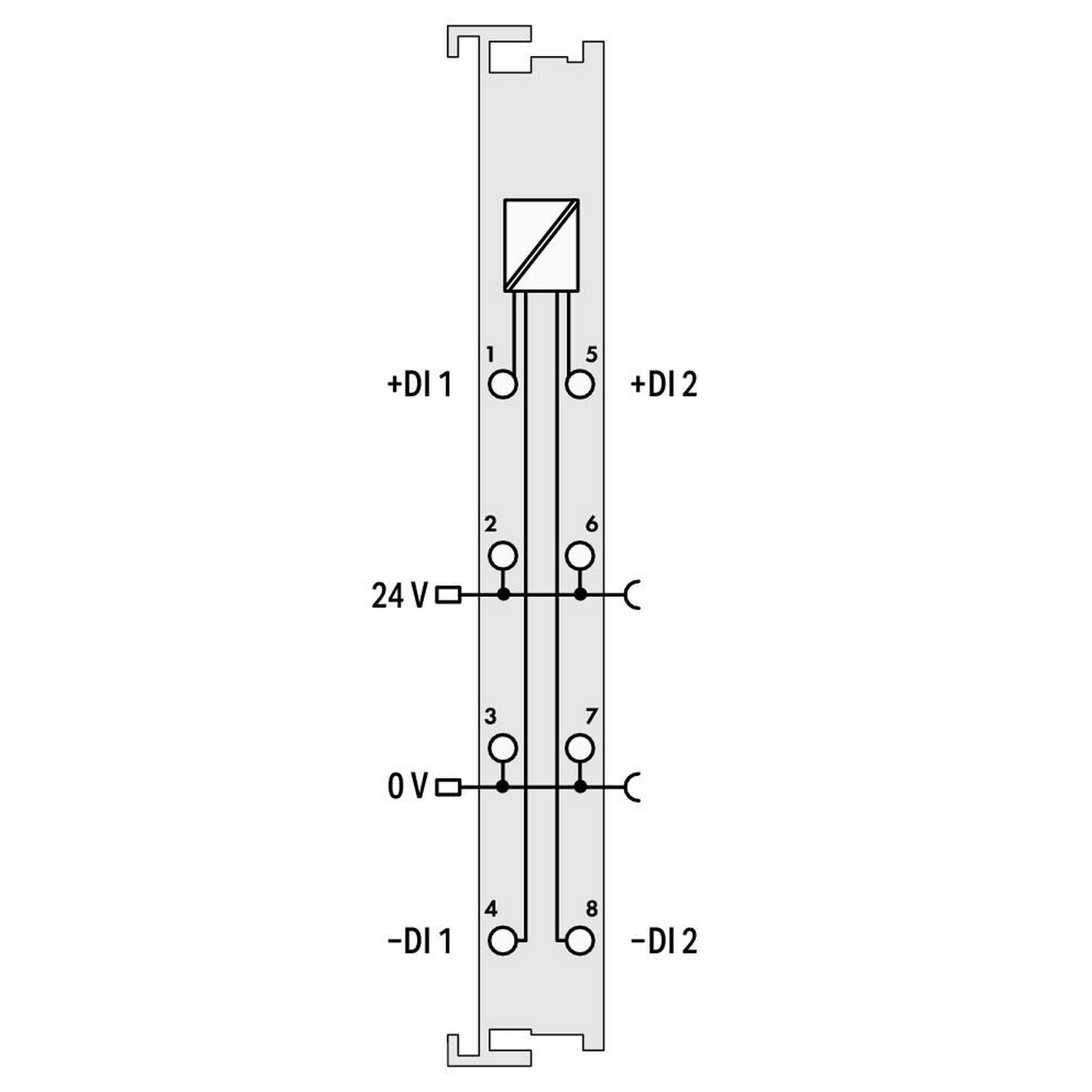

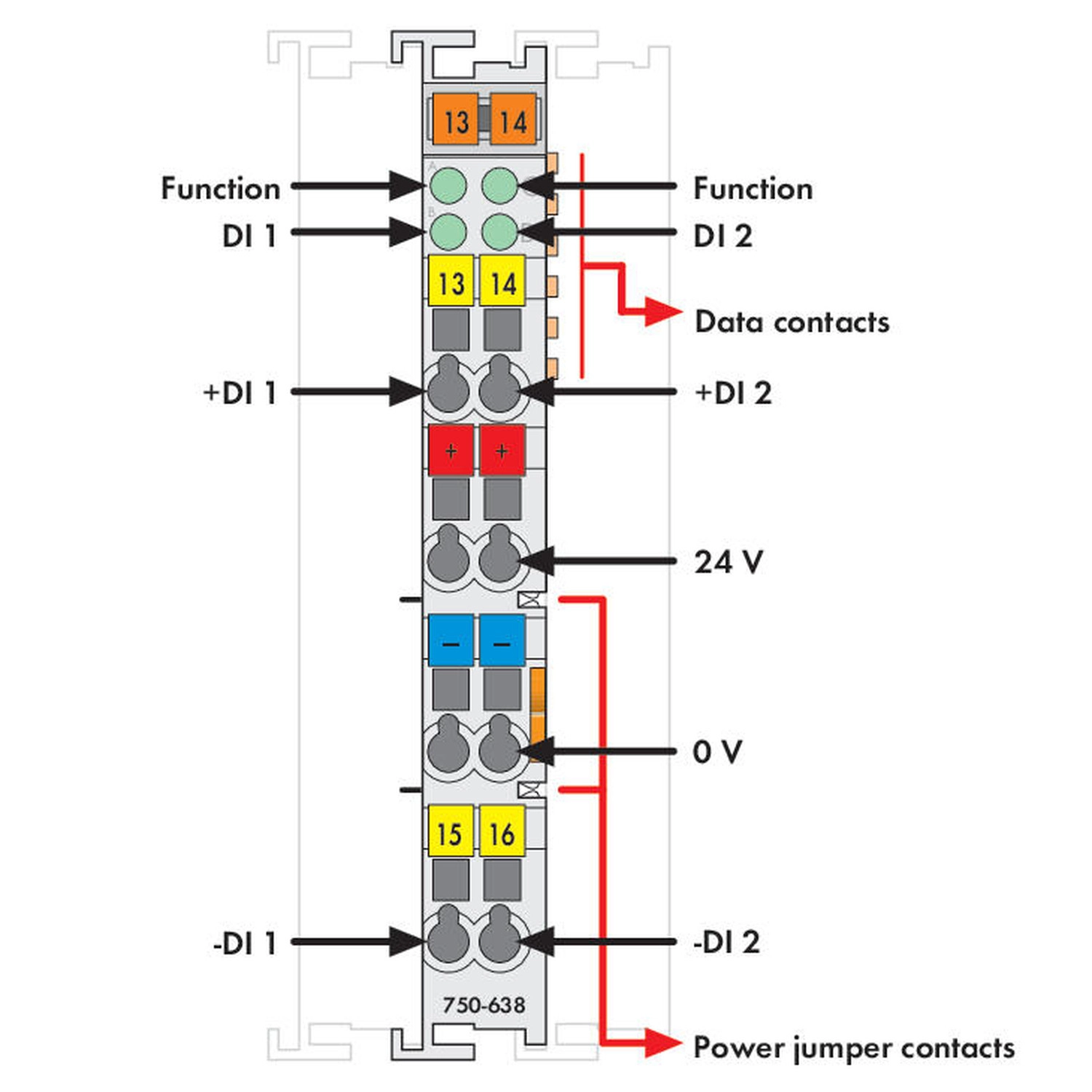

Kapocskiosztás és működés
| 1 | +DI1 |
|---|---|
| 2 és 6 | 24 V |
| 3 és 7 | 0 V |
| 4 | −DI1 |
| 5 | +DI2 |
| 8 | −DI2 |
| Jel fogadása | A potenciálfüggetlen 24 V DC impulzus az adott csatorna +DI és −DI pontja közé csatlakoztatható. Csatornánként eltérő bekötési mód is megengedett. |
| Zöld A és C LED | DI1/DI2 kommunikáció a csatolóval vagy vezérlővel. |
| Zöld B és D LED | DI1/DI2 bemeneti jel állapota. |
| Csatolókompatibilitás | WAGO I/O-rendszer 750; kivéve a csak digitális 750-320, 750-323, 750-324 és 750-327 típusokat. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hogyan csatlakoztathatók a vezetékek?
CAGE CLAMP csatlakozással; a tömör és finom elemi szálas rézvezeték saját tartománya 0,08–2,5 mm², a csupaszolási hossz 8–9 mm.
Milyen szerelési hely szükséges?
DIN 35 sínre szerelhető modul, IP20 védettséggel. Az üzemi környezeti hőmérséklet 0–55 °C.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-638
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
48 g/db
Cikkszám
4045454569105
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-638 2 csatornás fel/le számlálómodul, 16 bit, 500 Hz műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-638 |
| GTIN / EAN | 4045454569105 |
| Terméktípus | Kétcsatornás fel/le számlálómodul |
Működés
| Funkció | Két egymástól független, 16 bites fel/le számlálóval fogadja a 24 V DC bináris impulzusokat, legfeljebb 500 Hz kapcsolási frekvenciával. A számlálási irány, a beállítás és a zárolás vezérlőbyte-okkal kezelhető. |
|---|
Jeltechnika
| Jelkarakterisztika | Differenciális |
|---|---|
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz |
| Számlálók száma | 2 |
| Számláló bitmélysége | 16 bit |
| Kapcsolási frekvencia (max.) | 500 Hz |
| A jel feszültségtartománya (0) | −3 … +5 VDC (az EN 61131 szerint 1. típus) |
| A jel feszültségtartománya (1) | 15 … 30 VDC (az EN 61131 szerint 1. típus) |
| Pulzusszélesség (min.) (0, 1) | 1 ms |
| Közös üzemmódú feszültség (max.) | 500 V |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 10 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Terepi áramfelvétel külső terhelés nélkül | 8 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A–D LED: DI1 és DI2 működés- és állapotjelzése. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,967 MJ |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-CTM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | cfc4846c-705b-4e3a-b4c1-67cee617bbd6 |
| SCIP; Belgium | bdd6b519-0890-4fb6-b3db-bba7a06a3051 |
| SCIP; Bulgária | 82bdd82f-e1ca-464c-9657-e608cae41a3f |
| SCIP; Csehország | a3cb8bd3-2f08-4474-9335-3c4e81364f2b |
| SCIP; Dánia | 51d70d06-17c1-4c5a-9134-9025aeb46a25 |
| SCIP; Finnország | 0d8c6aae-9a64-479c-9d05-1f7ef6ea7818 |
| SCIP; Franciaország | 8dadf934-4420-473e-af0e-42342f0c65cd |
| SCIP; Németország | 0287dd91-7433-4265-86c8-70c6947969b1 |
| SCIP; Magyarország | fa147094-ffa2-40fd-a552-adc8389d4b8a |
| SCIP; Olaszország | 8f086ede-9c40-402d-ad02-20c2607981be |
| SCIP; Hollandia | 46a33040-fff2-4d48-a736-2eda4da2663c |
| SCIP; Lengyelország | c8829bb9-3265-4bea-9185-f0d190e3b075 |
| SCIP; Románia | 2366a56c-2a0e-4a62-bbc1-5f040835c77c |
| SCIP; Svédország | 65b54b07-5559-48bc-a5b2-21a17c408f93 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001601 |
| ETIM 10.0 | EC001601 |
| ECCN | NO US CLASSIFICATION |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | 0,08–2,5 mm² / 28–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
Kapocskiosztás és működés
| 1 | +DI1 |
|---|---|
| 2 és 6 | 24 V |
| 3 és 7 | 0 V |
| 4 | −DI1 |
| 5 | +DI2 |
| 8 | −DI2 |
| Jel fogadása | A potenciálfüggetlen 24 V DC impulzus az adott csatorna +DI és −DI pontja közé csatlakoztatható. Csatornánként eltérő bekötési mód is megengedett. |
| Zöld A és C LED | DI1/DI2 kommunikáció a csatolóval vagy vezérlővel. |
| Zöld B és D LED | DI1/DI2 bemeneti jel állapota. |
| Csatolókompatibilitás | WAGO I/O-rendszer 750; kivéve a csak digitális 750-320, 750-323, 750-324 és 750-327 típusokat. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-638 2 csatornás fel/le számlálómodul, 16 bit, 500 Hz használati útmutató
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | 0,08–2,5 mm² / 28–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
Kapocskiosztás és működés
| 1 | +DI1 |
|---|---|
| 2 és 6 | 24 V |
| 3 és 7 | 0 V |
| 4 | −DI1 |
| 5 | +DI2 |
| 8 | −DI2 |
| Jel fogadása | A potenciálfüggetlen 24 V DC impulzus az adott csatorna +DI és −DI pontja közé csatlakoztatható. Csatornánként eltérő bekötési mód is megengedett. |
| Zöld A és C LED | DI1/DI2 kommunikáció a csatolóval vagy vezérlővel. |
| Zöld B és D LED | DI1/DI2 bemeneti jel állapota. |
| Csatolókompatibilitás | WAGO I/O-rendszer 750; kivéve a csak digitális 750-320, 750-323, 750-324 és 750-327 típusokat. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
