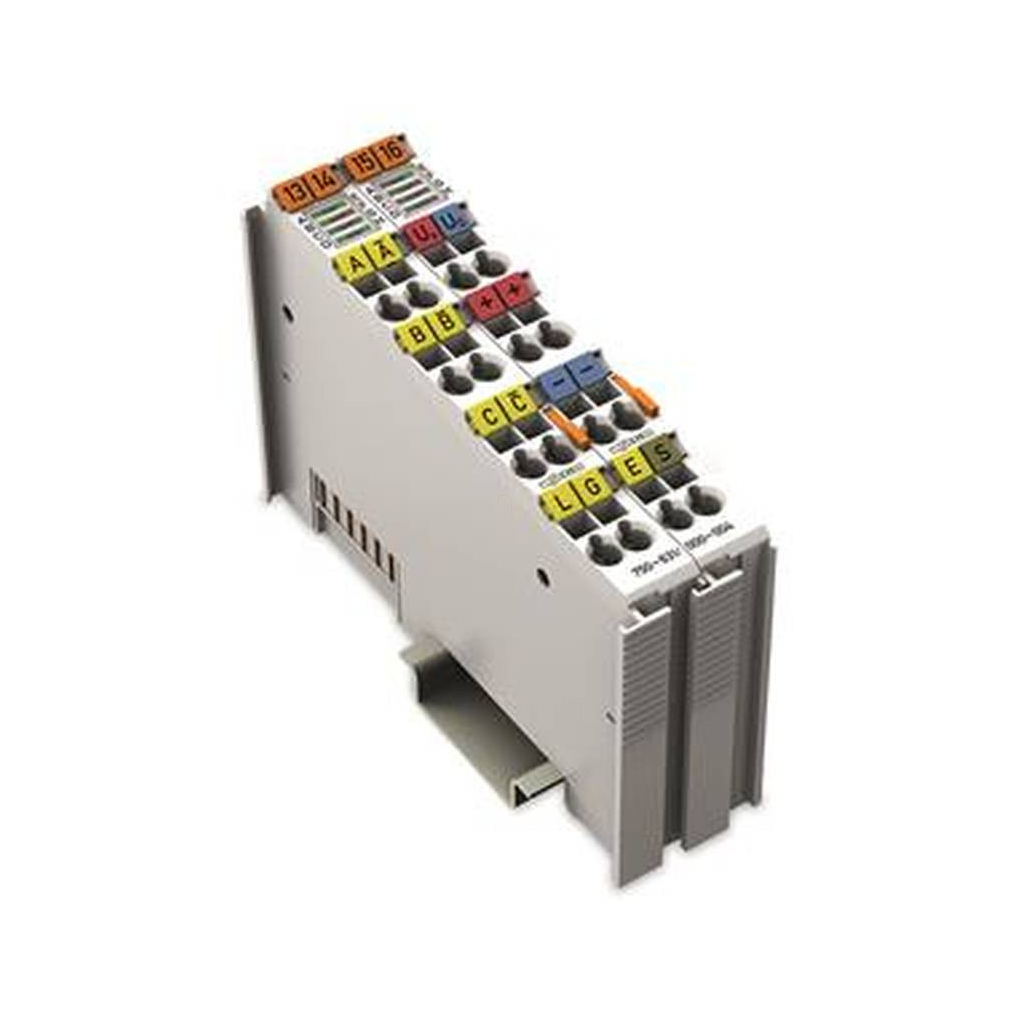

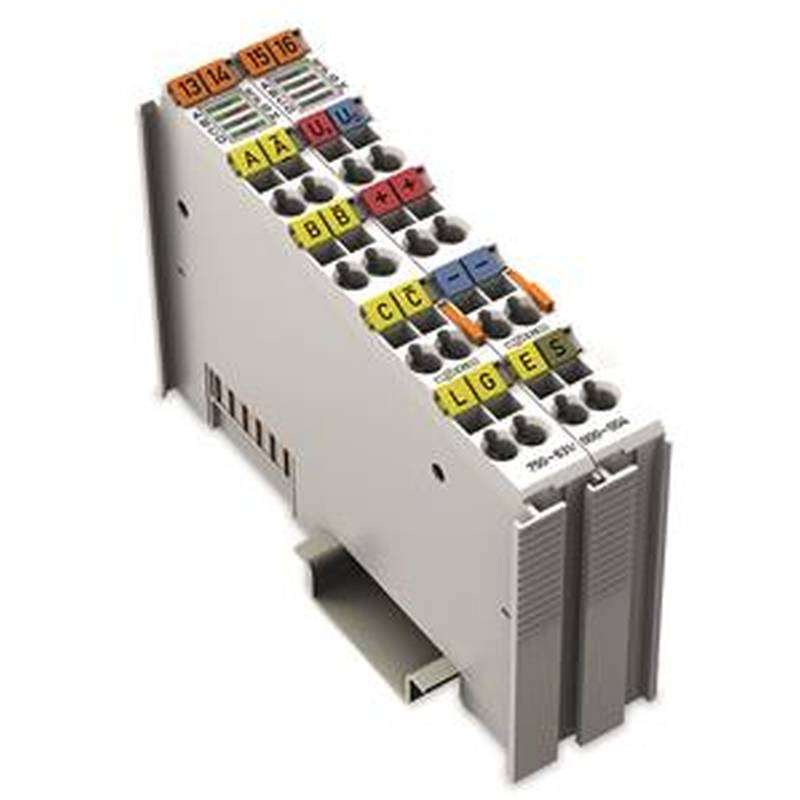

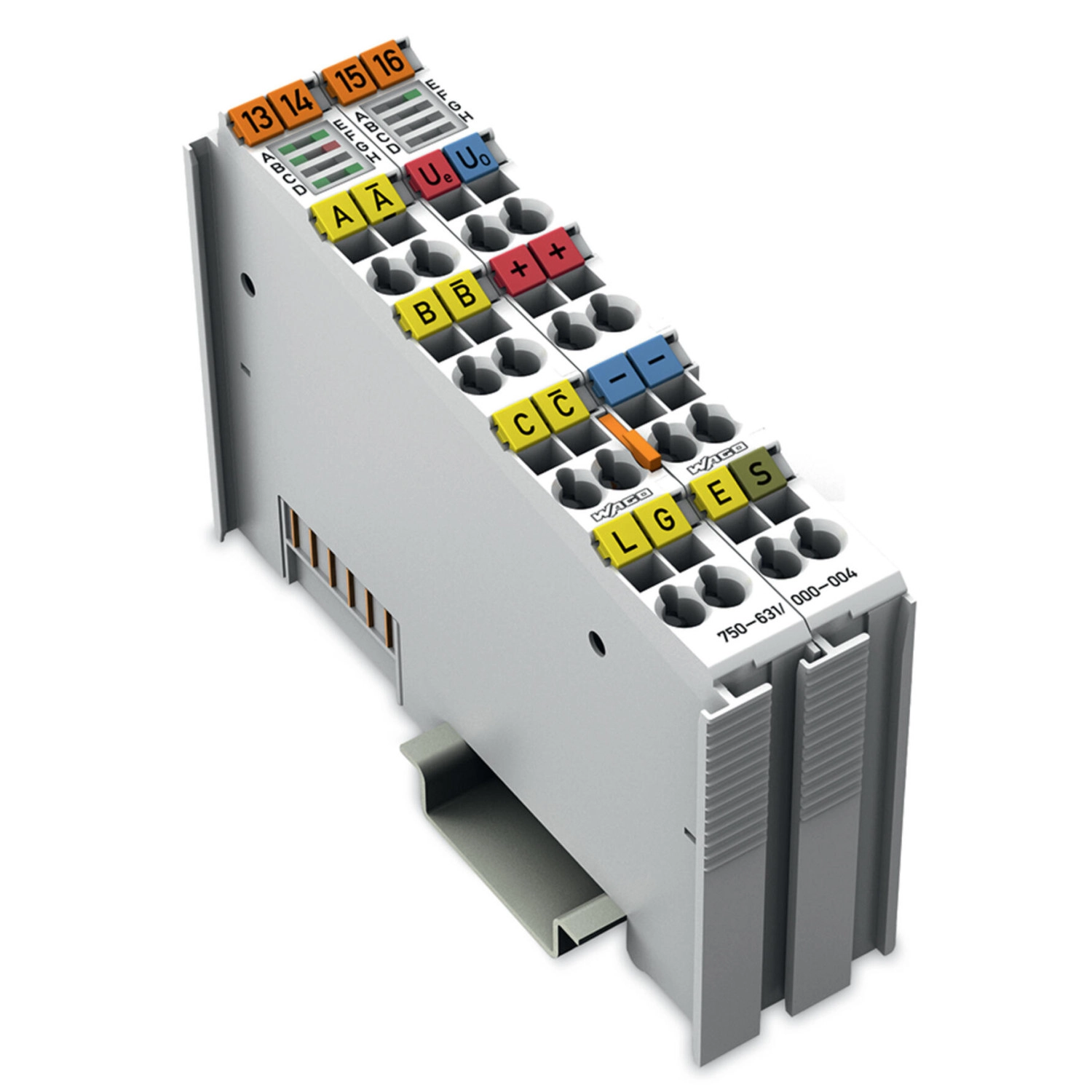

Wago 750-631/000-004 inkrementális jeladó-interfész, RS-422, 16 bites számlálóval és kvadratúra-kiértékeléssel
RRP:237 806 Ft
235 428 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
205 048 Ft
nettó 161 455 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a modul interfészként működik bármilyen inkrementális enkóderrel (jeladóval) való csatlakoztatás esetén. Egy kvadratúra enkóder interfésszel rendelkező 16 bites számlálót, valamint a zéró impulzushoz tartozó 16 bites zárat lehet beolvasni, beállítani vagy aktiválni. A számláló számítását gyorsan és interferenciamentesen lehet továbbítani a terepibuszon keresztül a számítógéphez, a PLC-hez vagy az NC-hez. A "Gate" bemenet használatával a számláló zárolása szintén lehetséges. Az adóhoz a tápellátás belülről, az Ue/U0 teljesítmény érintkezőkről érkezik. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.
A Wago 750-631/000-004 RS-422 inkrementális jeladóinterfész. RS-422 inkrementális jeladó jeleit fogadja 16 bites számlálóval és 16 bites nullimpulzus-tárolóval. Az A és B jeleket négyszeresen értékeli ki; a számláló olvasható és beállítható, a tároló aktiválható vagy kapuzható. A jeladó tápellátása az Ue/U0 csatlakozásokról érhető el; az árnyékolás közvetlenül a DIN-sínhez kapcsolódik.
Működés
| Funkció | RS-422 inkrementális jeladó jeleit fogadja 16 bites számlálóval és 16 bites nullimpulzus-tárolóval. Az A és B jeleket négyszeresen értékeli ki; a számláló olvasható és beállítható, a tároló aktiválható vagy kapuzható. A jeladó tápellátása az Ue/U0 csatlakozásokról érhető el; az árnyékolás közvetlenül a DIN-sínhez kapcsolódik. |
|---|
Jeltechnika
| Adatszélesség | 2 byte-os kimenet; 5 byte-os bemenet; 2x 8 bites vezérlés/állapotjelzés (opcionális); 3 plusz kimeneti byte (tartalék) |
|---|---|
| Számláló bitmélysége | 16 bit |
| A jel feszültségtartománya (0) | UABC = 0 V, UABC/ = 5 V; retesz, gate ≤ 5,0 V; külső hiba U ≥ 5,0 V vagy nyitott bemenet |
| A jel feszültségtartománya (1) | UABC = 5 V, UABC/ = 0 V; Latch és Gate legalább 15,0 V; külső hiba: U kisebb mint 0,5 V. |
| Határfrekvencia | 1000 kHz |
| Érzékelő csatlakoztatása | A, /A, B, /B, C, /C (RS-422 bemenetek) |
| Adó tápáram (max.) | 200 mA |
| Nullimpulzus-tároló bitmélysége | 16 bit |
| Kvadratúradekóder | 4x kiértékelés |
| Parancsok | Beolvasás, beállítás, aktiválás |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 50 mA |
| Terepi áramfelvétel külső terhelés nélkül | 10 mA |
| Szigetelés | 500 V rendszer/terep |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 16 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,17 MJ |
| Tömeg | 92,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

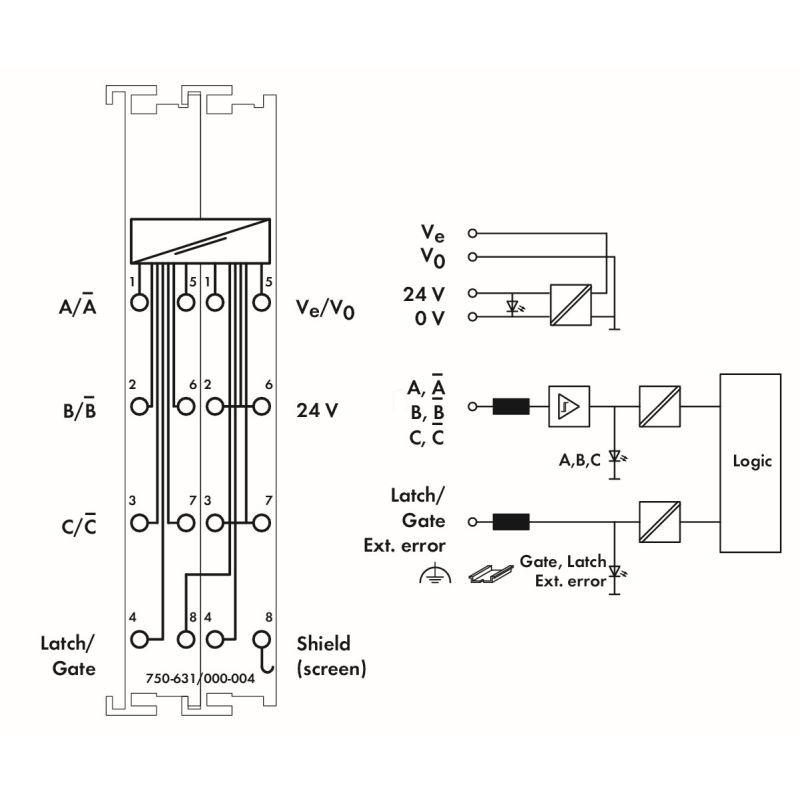

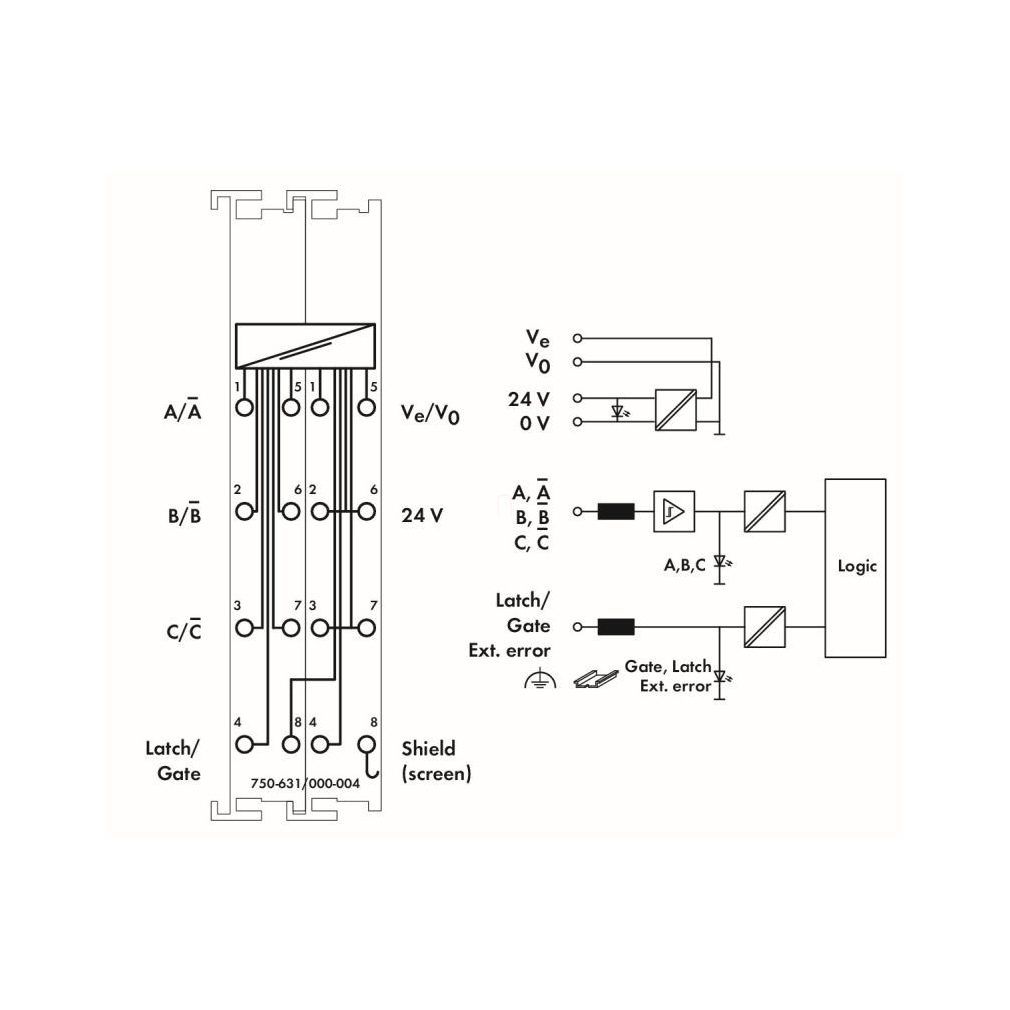

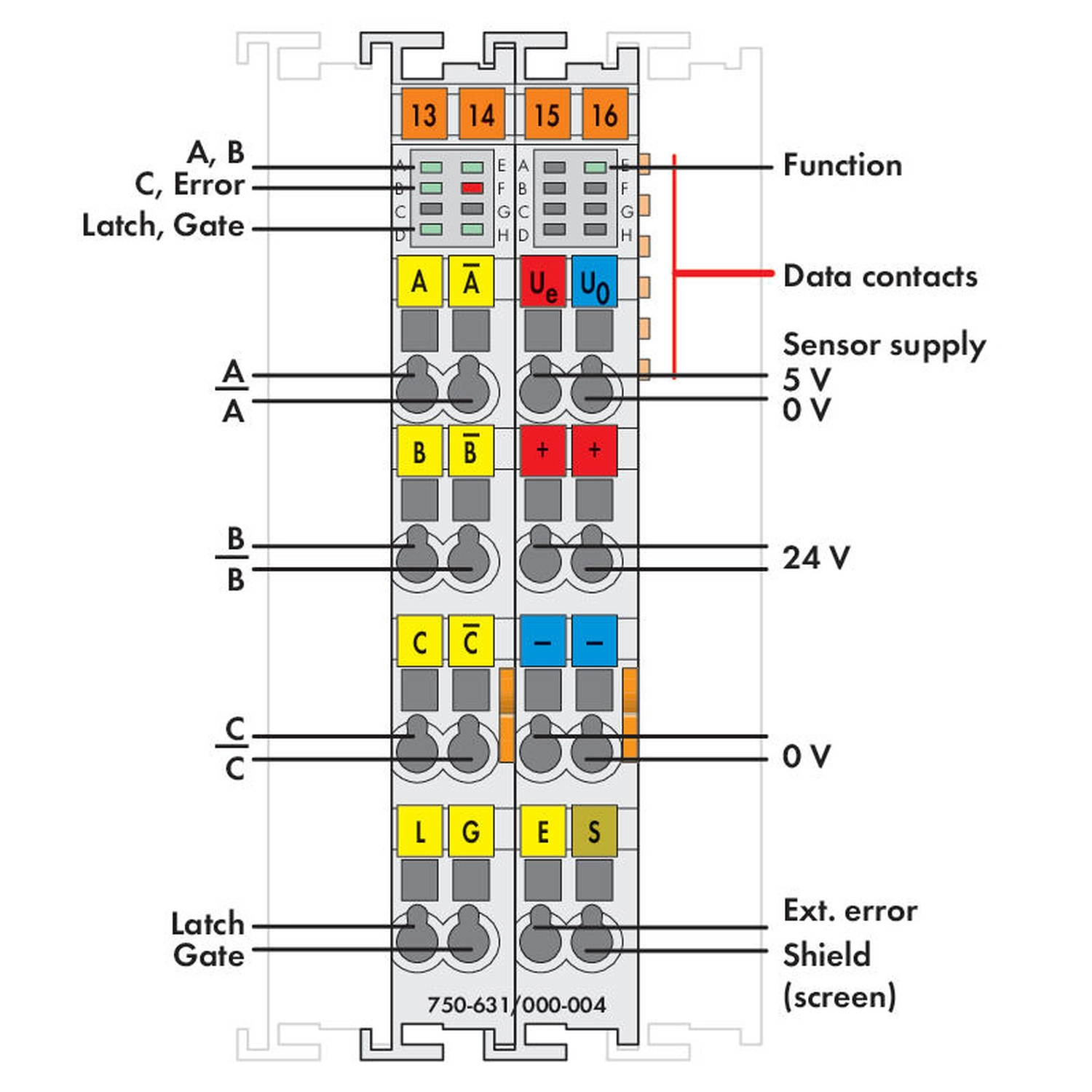

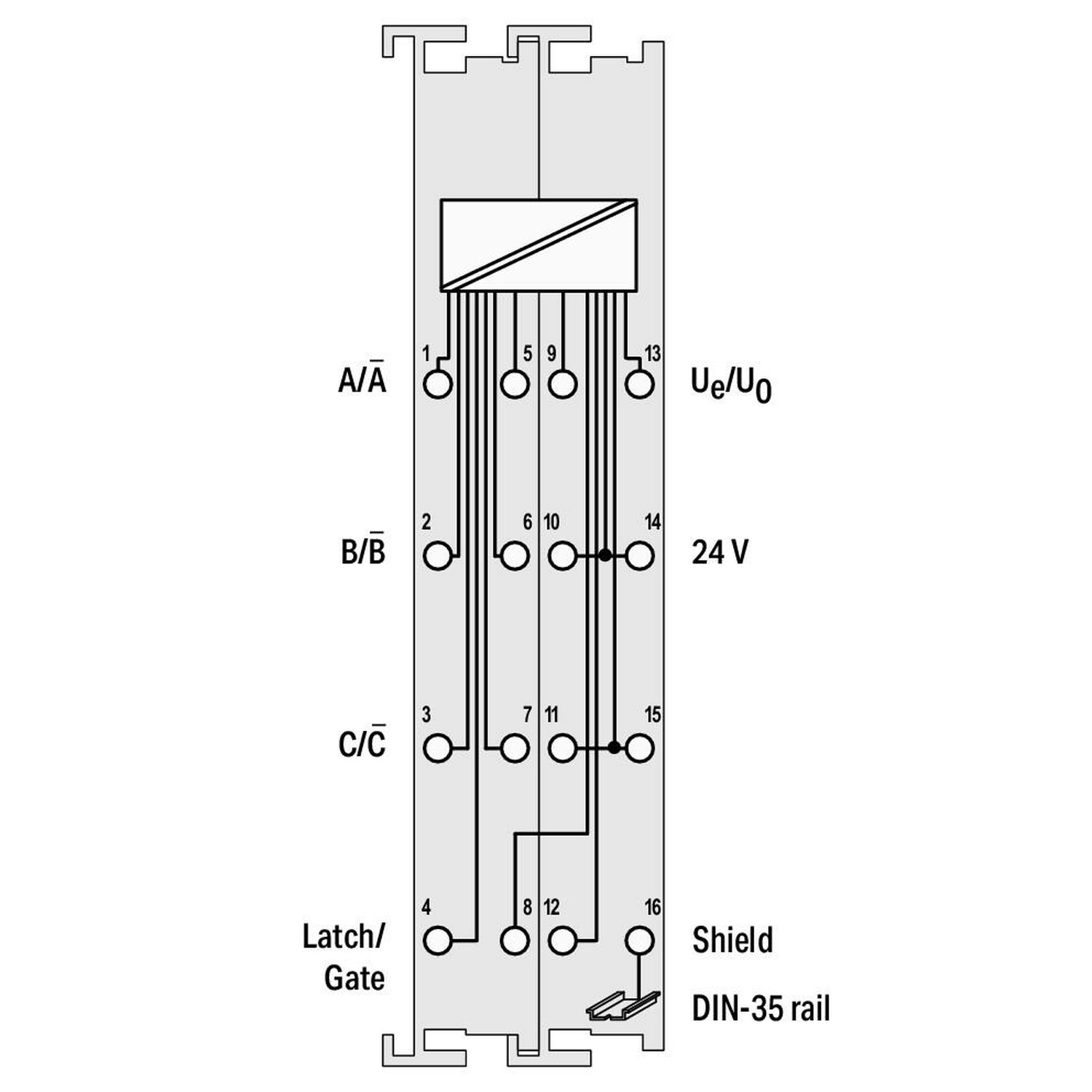

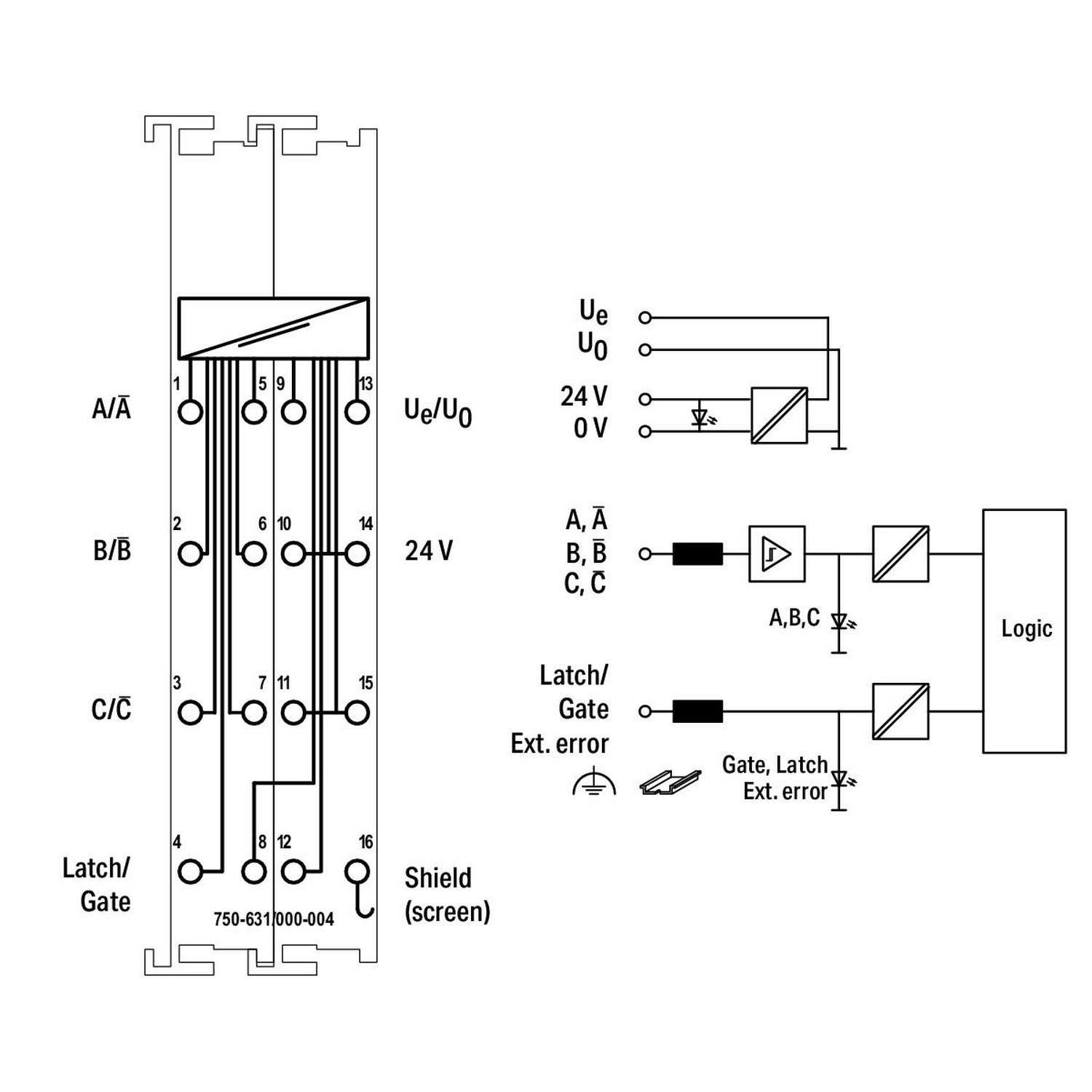

Jeladó és vezérlőbemenetek kapocskiosztása
| 1; 5 | A; /A |
|---|---|
| 2; 6 | B; /B |
| 3; 7 | C; /C |
| 4; 8 | Latch; Gate |
| 9; 13 | Ue; U0 jeladótáp |
| 10 és 14 | 24 V |
| 11 és 15 | 0 V |
| 12 | Külső hibabemenet |
| 16 | Árnyékolás; közvetlen DIN-sín-kapcsolat. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DAM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel |
|---|---|
| RoHS-mentességek | 6(c) |
| SCIP; Ausztria | fea078d9-b220-4917-9ca7-c9b9accf9dd3 |
| SCIP; Belgium | 17dc706f-fe9b-4e4b-ab0e-8b22fb4f9ea2 |
| SCIP; Bulgária | 64c38c1f-4fd7-4414-ad0e-6e74eb6121f1 |
| SCIP; Csehország | eada6547-89f4-4ccf-9b07-cc7cc16a0b08 |
| SCIP; Dánia | 087267d8-20d0-453e-b8d2-596f45ba29d8 |
| SCIP; Finnország | 15eadba7-ffb5-4b96-8d2f-210be8a44cdc |
| SCIP; Franciaország | c1ce9943-649a-4b1b-8179-17484af159b4 |
| SCIP; Németország | 31f84bca-52b4-4416-90f1-3532a29af73c |
| SCIP; Magyarország | 0e0cdbbe-545e-48c6-a9ad-44bbfd63edba |
| SCIP; Olaszország | 7027983b-8361-4c3b-a904-db9dc7e7f052 |
| SCIP; Hollandia | adb132a3-2cd8-43de-8d43-11bc1907ed04 |
| SCIP; Lengyelország | 950ab44a-e69d-4d76-9866-5b547434672e |
| SCIP; Románia | 4c62a02f-b6bb-4a93-b3eb-2ee234bf2529 |
| SCIP; Svédország | 87c40bd3-3991-4857-af75-24858f8077ea |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Szakértelem és dokumentáció | A munkát a feladatnak megfelelő villamos és automatizálási szakismerettel rendelkező személy végezze; a modul és a használt buszcsatoló vagy vezérlő gyári előírásait együtt kell betartani. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsolj ki minden tápforrást. |
| Beépítés | A nyitott rendszer elemeit megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Csak feljogosított, képzett személy férjen hozzá kulccsal vagy szerszámmal. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket; biztosítsd a személyzet, a munkahely és a csomagolás megfelelő földelését. |
| Sérülés és polaritás | A hibás vagy sérült modult cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását; kontaktsprayt ne használj. |
A modul beépítése és eltávolítása
| 1. Illesztés | Illeszd egymáshoz a modul és a szomszédos buszcsatoló vagy modul vezetőhornyait. |
|---|---|
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Csomópontlezárás | A csomópont végére mindig helyezz 750-600 lezárómodult. |
| Eltávolítás | Feszültségmentes állapotban a kioldófül meghúzásával emeld ki a modult a szerelvényből. |
Vezeték-előkészítés
| Vezetékanyag és tartomány | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass; szükség esetén külön elosztókapcsokkal alakítsd ki a többvezetős elágazást. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot vezesd a vezetékcsatlakozás fölötti működtetőnyílásba. |
|---|---|
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Jeladóvezeték és táplálás
| Árnyékolás | Árnyékolt jelvezetéket használj; az árnyékolás a modulon közvetlenül a DIN-sínhez kapcsolódik. |
|---|---|
| Tápsínérintkezők | A modulnak nincsenek tápsínérintkezői; a táplálási elrendezést a használt buszcsatoló vagy vezérlő kézikönyvével együtt tervezd meg. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
8–9 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-631/000-004
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
92,1 g/db
Cikkszám
4050821248309
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-631/000-004 inkrementális jeladó-interfész, RS-422, 16 bites számlálóval és kvadratúra-kiértékeléssel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-631/000-004 |
| GTIN / EAN | 4050821248309 |
| Terméktípus | RS-422 inkrementális jeladóinterfész |
Működés
| Funkció | RS-422 inkrementális jeladó jeleit fogadja 16 bites számlálóval és 16 bites nullimpulzus-tárolóval. Az A és B jeleket négyszeresen értékeli ki; a számláló olvasható és beállítható, a tároló aktiválható vagy kapuzható. A jeladó tápellátása az Ue/U0 csatlakozásokról érhető el; az árnyékolás közvetlenül a DIN-sínhez kapcsolódik. |
|---|
Jeltechnika
| Adatszélesség | 2 byte-os kimenet; 5 byte-os bemenet; 2x 8 bites vezérlés/állapotjelzés (opcionális); 3 plusz kimeneti byte (tartalék) |
|---|---|
| Számláló bitmélysége | 16 bit |
| A jel feszültségtartománya (0) | UABC = 0 V, UABC/ = 5 V; retesz, gate ≤ 5,0 V; külső hiba U ≥ 5,0 V vagy nyitott bemenet |
| A jel feszültségtartománya (1) | UABC = 5 V, UABC/ = 0 V; Latch és Gate legalább 15,0 V; külső hiba: U kisebb mint 0,5 V. |
| Határfrekvencia | 1000 kHz |
| Érzékelő csatlakoztatása | A, /A, B, /B, C, /C (RS-422 bemenetek) |
| Adó tápáram (max.) | 200 mA |
| Nullimpulzus-tároló bitmélysége | 16 bit |
| Kvadratúradekóder | 4x kiértékelés |
| Parancsok | Beolvasás, beállítás, aktiválás |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 50 mA |
| Terepi áramfelvétel külső terhelés nélkül | 10 mA |
| Szigetelés | 500 V rendszer/terep |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 16 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,17 MJ |
| Tömeg | 92,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Jeladó és vezérlőbemenetek kapocskiosztása
| 1; 5 | A; /A |
|---|---|
| 2; 6 | B; /B |
| 3; 7 | C; /C |
| 4; 8 | Latch; Gate |
| 9; 13 | Ue; U0 jeladótáp |
| 10 és 14 | 24 V |
| 11 és 15 | 0 V |
| 12 | Külső hibabemenet |
| 16 | Árnyékolás; közvetlen DIN-sín-kapcsolat. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DAM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel |
|---|---|
| RoHS-mentességek | 6(c) |
| SCIP; Ausztria | fea078d9-b220-4917-9ca7-c9b9accf9dd3 |
| SCIP; Belgium | 17dc706f-fe9b-4e4b-ab0e-8b22fb4f9ea2 |
| SCIP; Bulgária | 64c38c1f-4fd7-4414-ad0e-6e74eb6121f1 |
| SCIP; Csehország | eada6547-89f4-4ccf-9b07-cc7cc16a0b08 |
| SCIP; Dánia | 087267d8-20d0-453e-b8d2-596f45ba29d8 |
| SCIP; Finnország | 15eadba7-ffb5-4b96-8d2f-210be8a44cdc |
| SCIP; Franciaország | c1ce9943-649a-4b1b-8179-17484af159b4 |
| SCIP; Németország | 31f84bca-52b4-4416-90f1-3532a29af73c |
| SCIP; Magyarország | 0e0cdbbe-545e-48c6-a9ad-44bbfd63edba |
| SCIP; Olaszország | 7027983b-8361-4c3b-a904-db9dc7e7f052 |
| SCIP; Hollandia | adb132a3-2cd8-43de-8d43-11bc1907ed04 |
| SCIP; Lengyelország | 950ab44a-e69d-4d76-9866-5b547434672e |
| SCIP; Románia | 4c62a02f-b6bb-4a93-b3eb-2ee234bf2529 |
| SCIP; Svédország | 87c40bd3-3991-4857-af75-24858f8077ea |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001601 |
| ETIM 10.0 | EC001601 |
| ECCN | NO US CLASSIFICATION |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Biztonság és előkészítés
| Szakértelem és dokumentáció | A munkát a feladatnak megfelelő villamos és automatizálási szakismerettel rendelkező személy végezze; a modul és a használt buszcsatoló vagy vezérlő gyári előírásait együtt kell betartani. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsolj ki minden tápforrást. |
| Beépítés | A nyitott rendszer elemeit megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Csak feljogosított, képzett személy férjen hozzá kulccsal vagy szerszámmal. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket; biztosítsd a személyzet, a munkahely és a csomagolás megfelelő földelését. |
| Sérülés és polaritás | A hibás vagy sérült modult cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását; kontaktsprayt ne használj. |
A modul beépítése és eltávolítása
| 1. Illesztés | Illeszd egymáshoz a modul és a szomszédos buszcsatoló vagy modul vezetőhornyait. |
|---|---|
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Csomópontlezárás | A csomópont végére mindig helyezz 750-600 lezárómodult. |
| Eltávolítás | Feszültségmentes állapotban a kioldófül meghúzásával emeld ki a modult a szerelvényből. |
Vezeték-előkészítés
| Vezetékanyag és tartomány | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass; szükség esetén külön elosztókapcsokkal alakítsd ki a többvezetős elágazást. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot vezesd a vezetékcsatlakozás fölötti működtetőnyílásba. |
|---|---|
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Jeladóvezeték és táplálás
| Árnyékolás | Árnyékolt jelvezetéket használj; az árnyékolás a modulon közvetlenül a DIN-sínhez kapcsolódik. |
|---|---|
| Tápsínérintkezők | A modulnak nincsenek tápsínérintkezői; a táplálási elrendezést a használt buszcsatoló vagy vezérlő kézikönyvével együtt tervezd meg. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-631/000-004 inkrementális jeladó-interfész, RS-422, 16 bites számlálóval és kvadratúra-kiértékeléssel használati útmutató
Biztonság és előkészítés
| Szakértelem és dokumentáció | A munkát a feladatnak megfelelő villamos és automatizálási szakismerettel rendelkező személy végezze; a modul és a használt buszcsatoló vagy vezérlő gyári előírásait együtt kell betartani. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsolj ki minden tápforrást. |
| Beépítés | A nyitott rendszer elemeit megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Csak feljogosított, képzett személy férjen hozzá kulccsal vagy szerszámmal. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket; biztosítsd a személyzet, a munkahely és a csomagolás megfelelő földelését. |
| Sérülés és polaritás | A hibás vagy sérült modult cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását; kontaktsprayt ne használj. |
A modul beépítése és eltávolítása
| 1. Illesztés | Illeszd egymáshoz a modul és a szomszédos buszcsatoló vagy modul vezetőhornyait. |
|---|---|
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Csomópontlezárás | A csomópont végére mindig helyezz 750-600 lezárómodult. |
| Eltávolítás | Feszültségmentes állapotban a kioldófül meghúzásával emeld ki a modult a szerelvényből. |
Vezeték-előkészítés
| Vezetékanyag és tartomány | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass; szükség esetén külön elosztókapcsokkal alakítsd ki a többvezetős elágazást. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot vezesd a vezetékcsatlakozás fölötti működtetőnyílásba. |
|---|---|
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Jeladóvezeték és táplálás
| Árnyékolás | Árnyékolt jelvezetéket használj; az árnyékolás a modulon közvetlenül a DIN-sínhez kapcsolódik. |
|---|---|
| Tápsínérintkezők | A modulnak nincsenek tápsínérintkezői; a táplálási elrendezést a használt buszcsatoló vagy vezérlő kézikönyvével együtt tervezd meg. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
