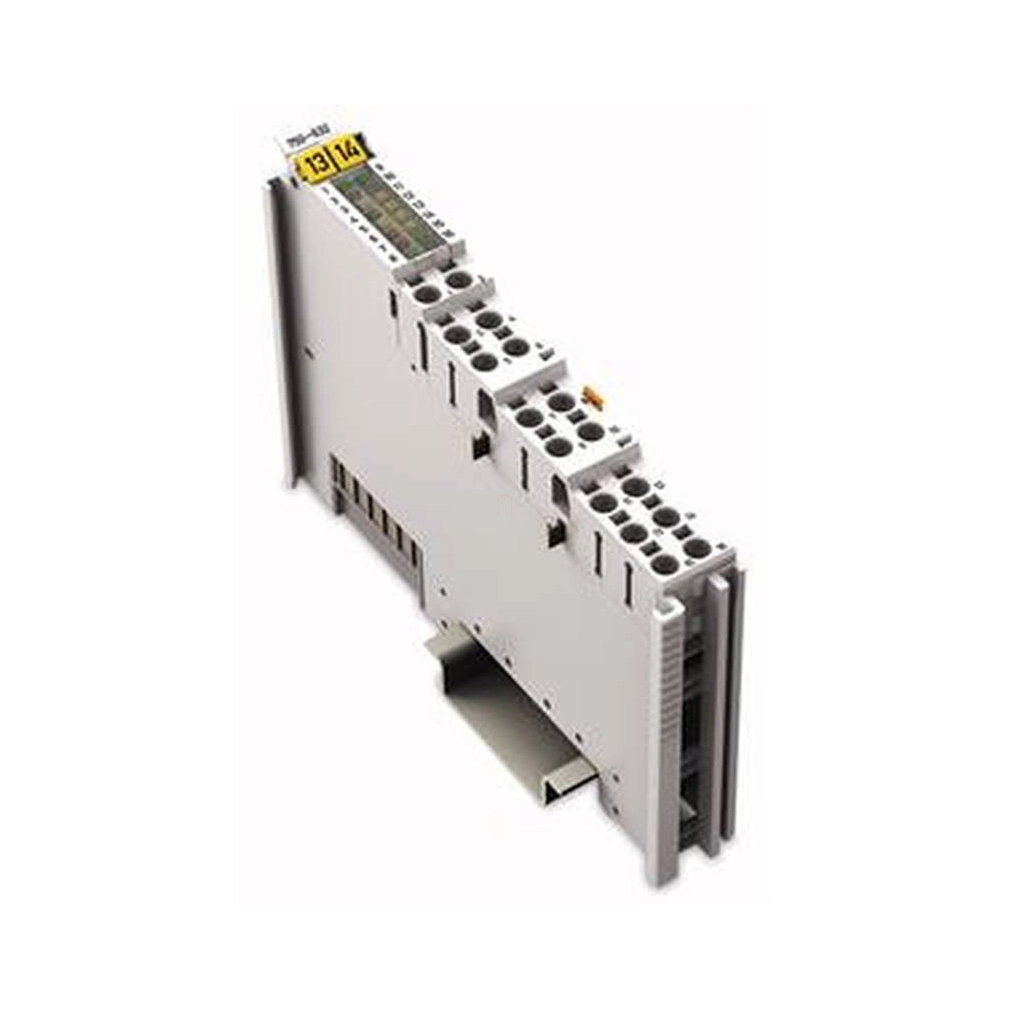

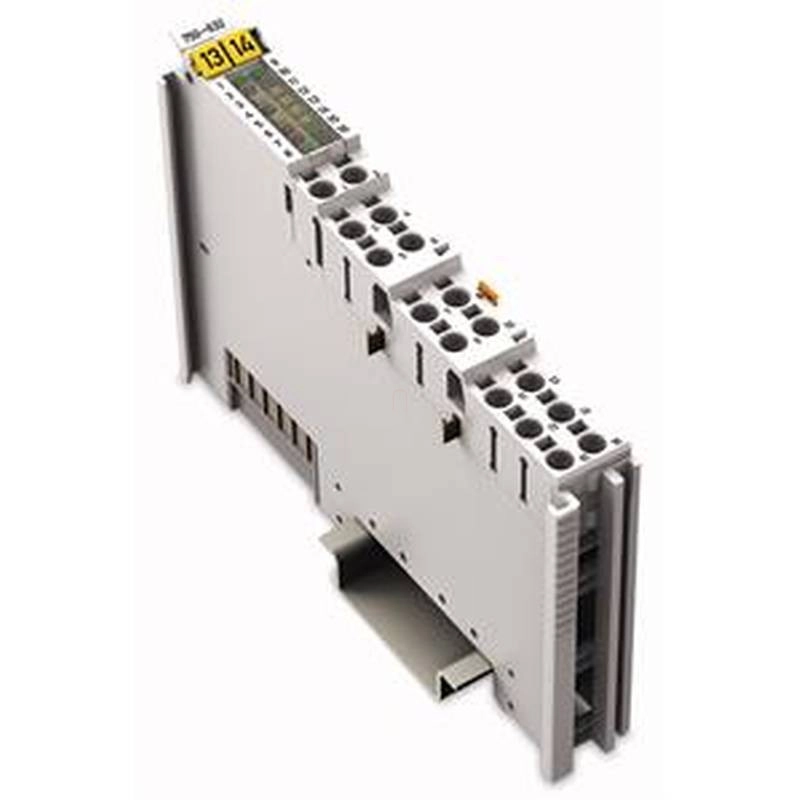

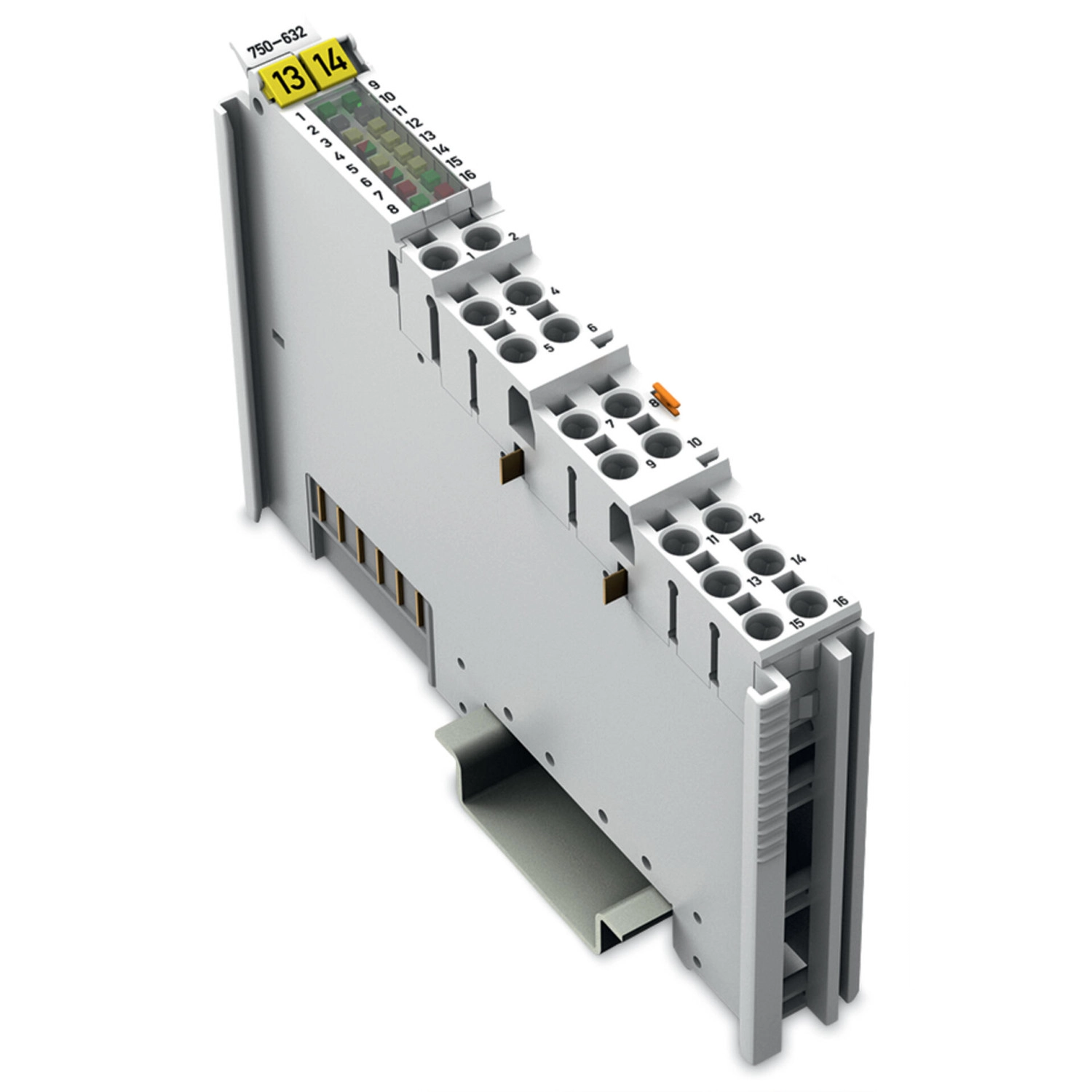

Wago 750-632 arányos szelepvezérlő modul, 2 PWM-kimenet, két tekercshez 24 V/1,6 A vagy egy szelephez 24 V/2 A
RRP:197 328 Ft
195 355 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
170 146 Ft
nettó 133 973 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A 750-632 arányos szelepvezérlő modul két tekercset tud vezérelni 24 V/1,6 A-rel, vagy egy szelepet 24 V/2 A-rel. A modul két állítható kitöltéssel rendelkező PWM* kimenet vezérlésére képes. Unipoláris és bipoláris szelepvezérlés is megvalósítható. Két unipoláris szelepvezérlése is lehetséges. A modul ebben a működési módban egycsatornás! A jelleggörbe változtatásait (pl. nullaeltolás (zero offset), pozitív és negatív irányú arányos tag, határérték beállítás) a paraméterekkel be lehet állítani. A kalibrálás és a fel-/lefutási meredekség konfigurálása lehetővé teszi az alkalmazásnak megfelelő alapérték beállítását. Például a határérték-kapcsolók monitorozását két további digitális bemenet segítségével lehet megvalósítani. A bekapcsolást és a szelep paramétereinek beállítását a WAGO-I/O-CHECK szoftverrel vagy a vezérlővel lehet elvégezni. *PWM = impulzusszélesség-moduláció
A Wago 750-632 áramszabályozott PWM-kimeneteivel két tekercset vezérelhet csatornánként 24 V / 1,6 A-rel, vagy egy szelepet 24 V / 2 A-rel. Unipoláris és bipoláris szelepvezérléshez használható; két digitális bemenete például végálláskapcsolók felügyeletére szolgál.
Műszaki, csatlakozási és környezeti adatok
| Digitális bemenetek száma | 2 |
|---|---|
| Kimenetek száma | 2 bipoláris kimenet (A+, A- és B+, B-) |
| Kimenet típusa | Áramvezérelt PWM-mel rendelkező H-híd kimenet (mindegyik csatornánál van rövidzár védelem és hőmérsékleti túlterhelés védelem is) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti karakterisztika | 1. típus |
| Bemeneti áram (ált.) | 2,7 mA - 24 V esetén |
| Kimeneti áram | 1 csatornás működés: 2 A; 2 csatornás működés: 1,6 A csatornánként |
| Terhelés típusa | Működési tartomány: induktív (1 mH … 600 mH); belső terhelési ellenállás (> 8 Ω) |
| PWM frekvencia (ált.) | 50 kHz |
| Adat szélesség | 6 byte: egycsatornás működési mód; 12 byte: kétcsatornás működési mód |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 125 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Energiafogyasztás, terepi tápellátás (modul külső terhelés nélkül) | 20 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED1/8/9/15 zöld: DI1 jelállapota, alulfeszültség, DI2 jelállapota, paraméterezés állapota; LED3/5/11/13 sárga: alapjel és dither az A/B csatornán; LED4/6 piros/zöld: A/B csatorna állapota; LED7/16 piros: inicializálás és hiba. |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Csatlakozástechnika: bemenetek/kimenetek | 16 x Push-in CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenet/kimenet |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakoztatási előírás, megengedett kábeltípus | 30 m |
| Csatlakoztatási előírás (megengedett kábeltípus) | Kimenetek |
| Megjegyzés (vezetékátmérő) | Tekercs csatlakozások A+/A-/B+/B-: 1,5 mm²/16 AWG; az UL 508 szerint meghatározott használathoz: 16 AWG minden csatlakozáshoz |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,819 MJ |
| Tömeg | 54,4 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | Áramszabályozott PWM-kimeneteivel két tekercset vezérelhet csatornánként 24 V / 1,6 A-rel, vagy egy szelepet 24 V / 2 A-rel. Unipoláris és bipoláris szelepvezérléshez használható; két digitális bemenete például végálláskapcsolók felügyeletére szolgál. |
|---|---|
| Paraméterezési lehetőségek | Nullponteltolás, pozitív és negatív arányos tag, határérték, kalibrálás és fel-/lefutási meredekség; WAGO-I/O-CHECK vagy vezérlő használatával. |
| Unipoláris üzem feltétele | Két unipoláris szelep vezérlése is lehetséges; ebben a működési módban a modul egycsatornás. |

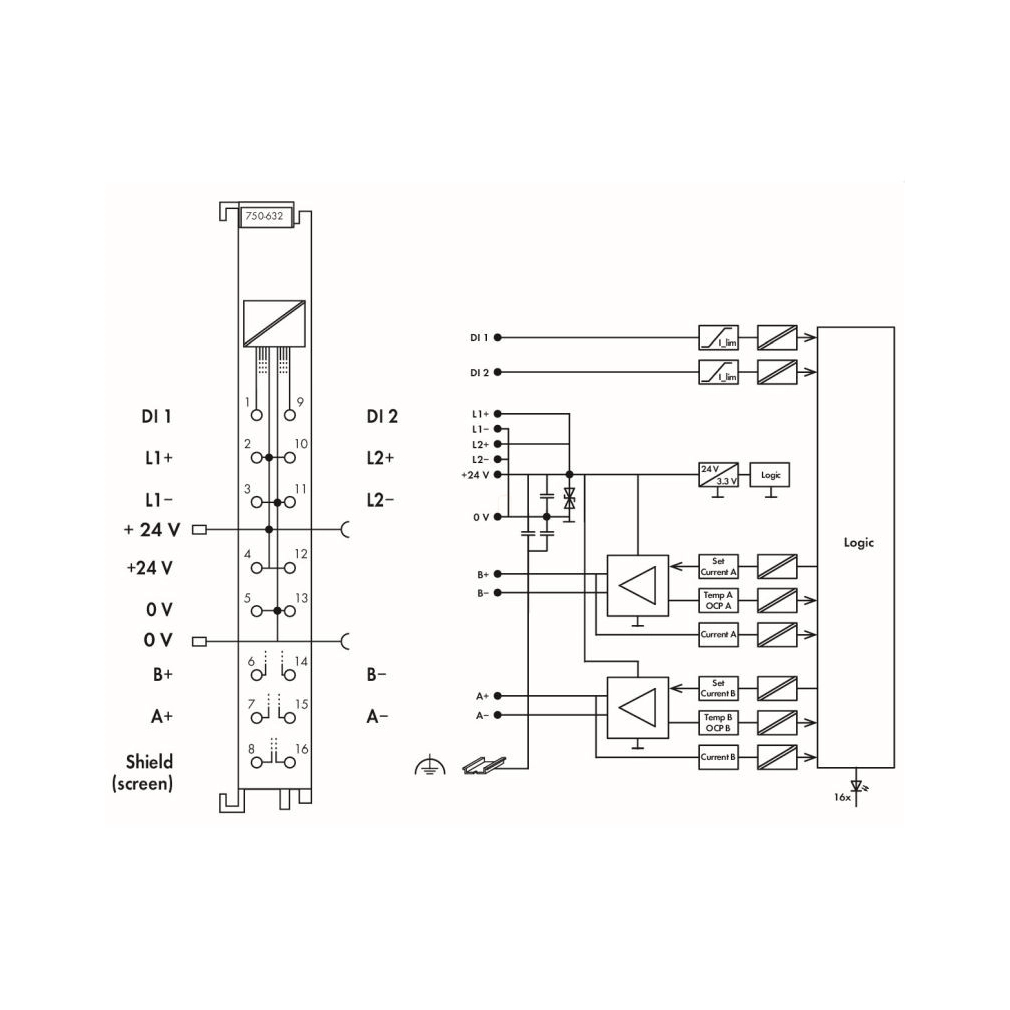

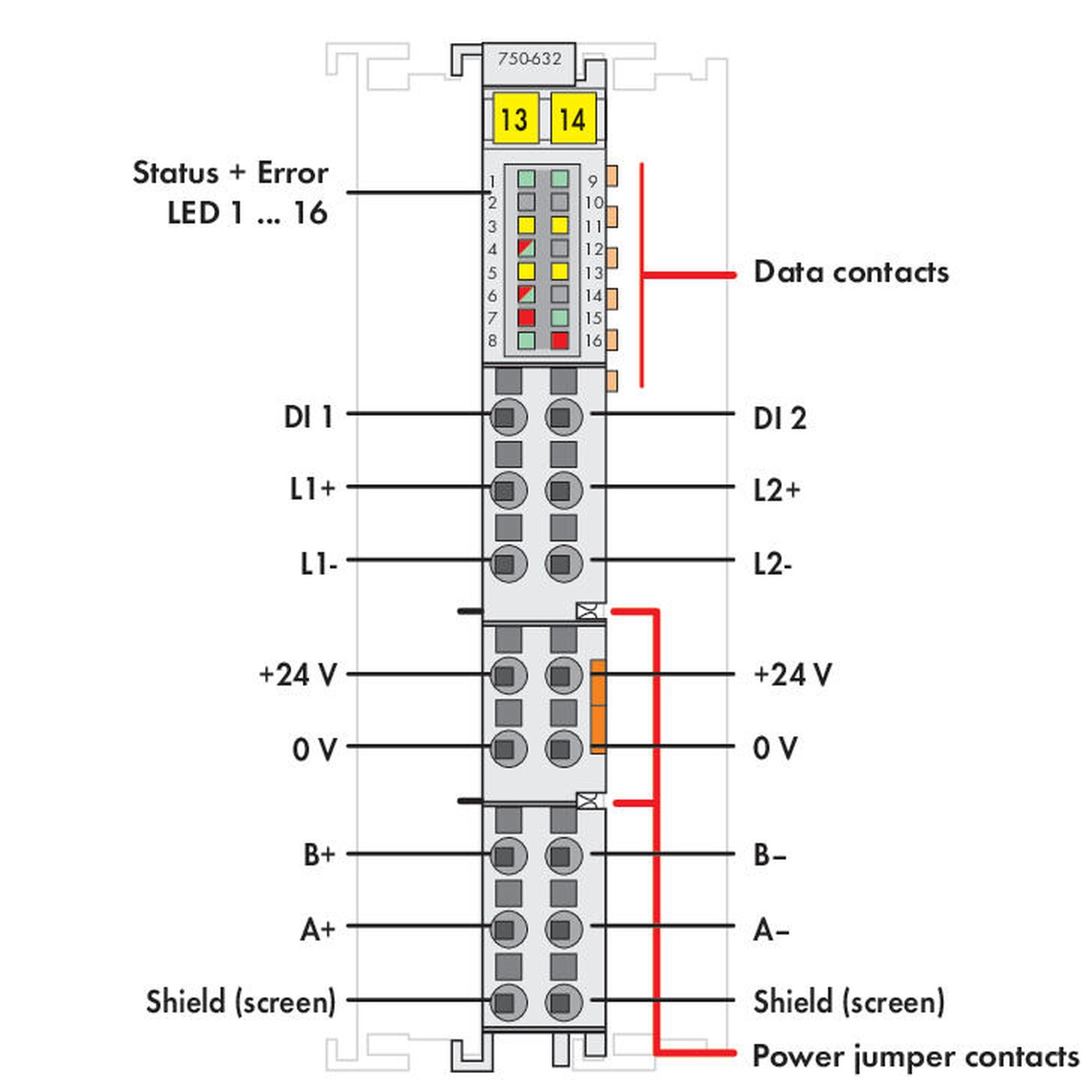

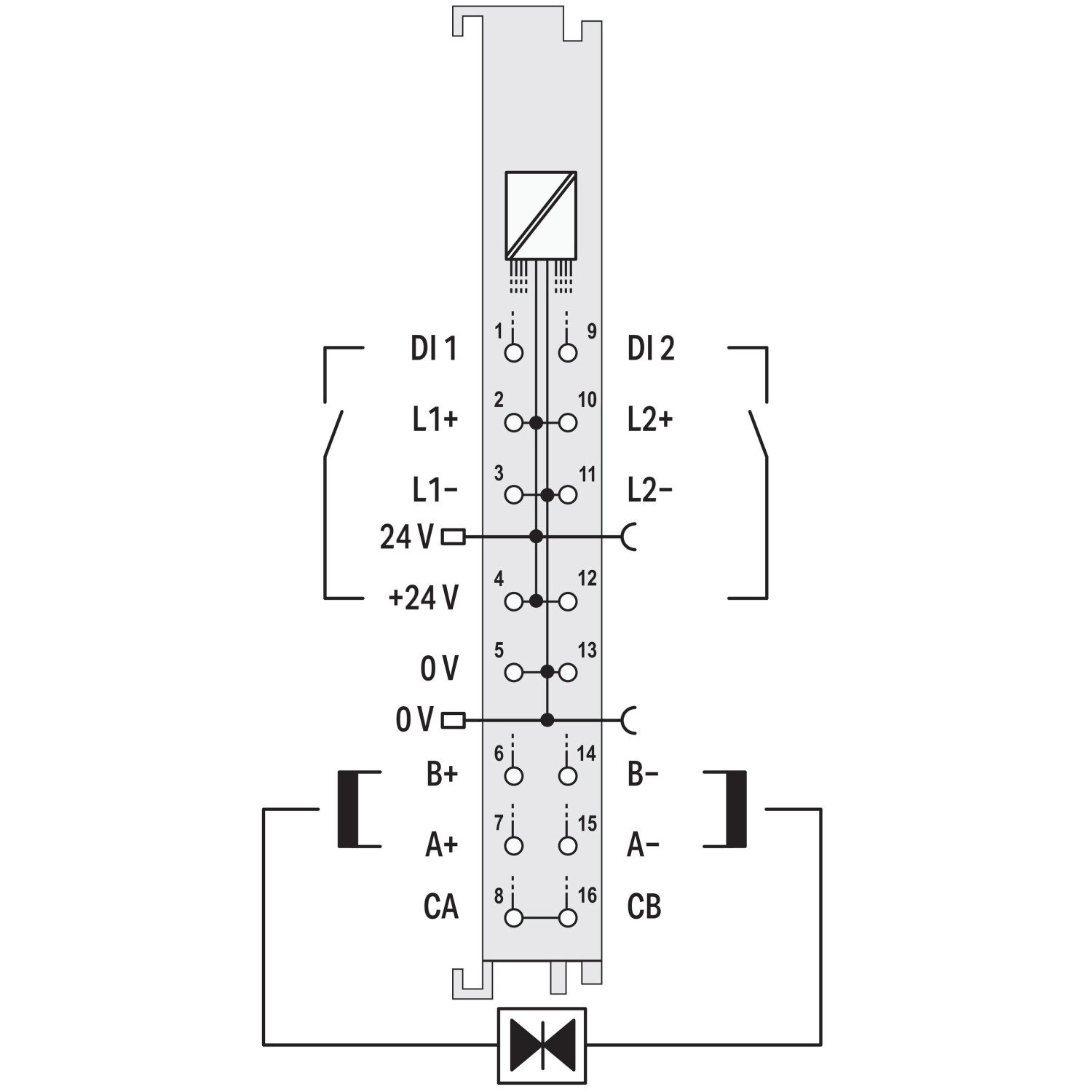

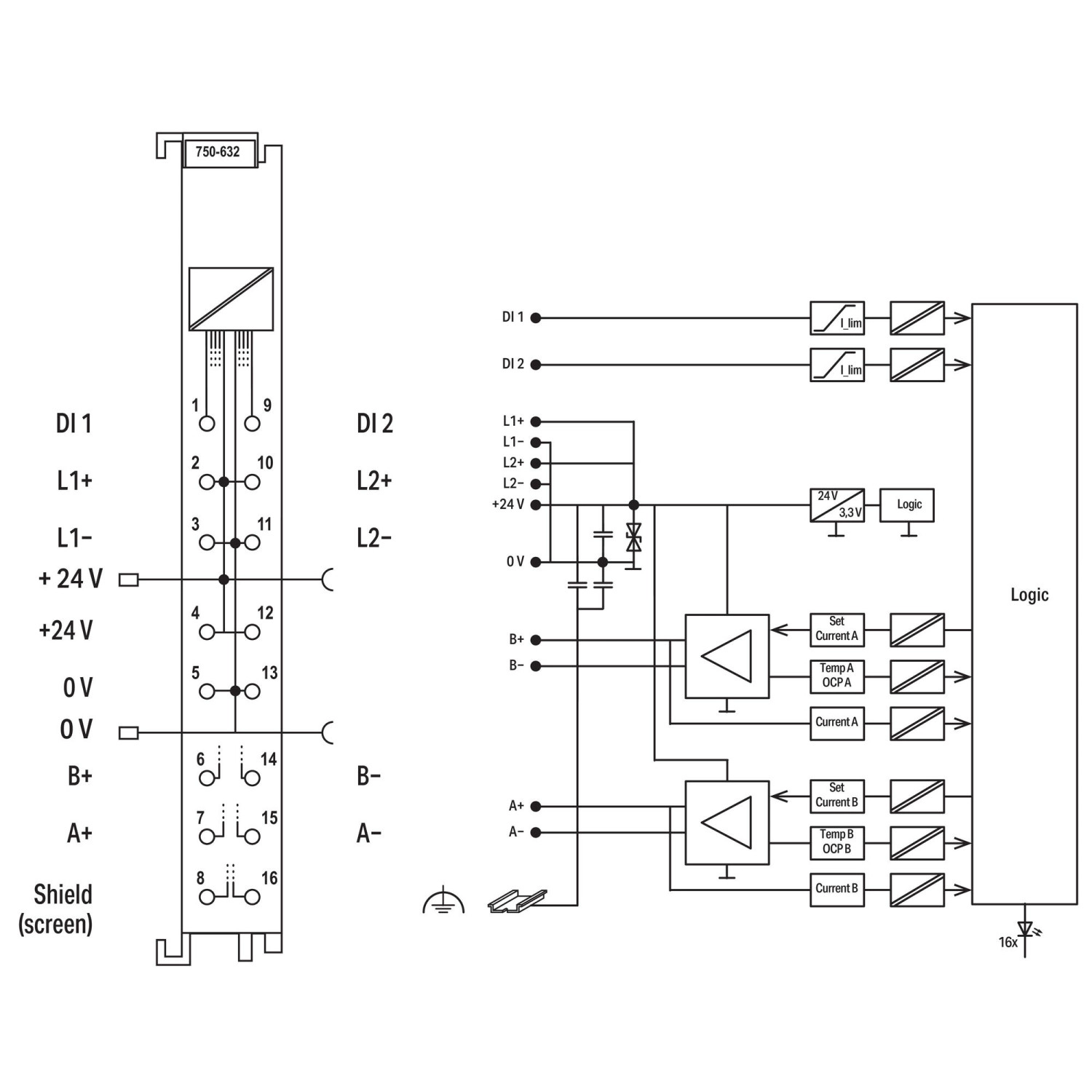

Kapocskiosztás
| DI1 / érzékelőtáp / 0 V | 1 / 2 / 3 |
|---|---|
| DI2 / érzékelőtáp / 0 V | 9 / 10 / 11 |
| A+ / A− tekercs | 7 / 15 |
| B+ / B− tekercs | 6 / 14 |
| Terepi +24 V | 4 / 12 |
| Terepi 0 V | 5 / 13 |
| Árnyékolás | 8 / 16 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PVM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 80-43-3 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid; Bisz(1-metil-1-feniletil)-peroxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgaria | 14eab9dc-138b-4b6c-acc7-cbdb9a953a89 |
| SCIP; Czech Republic | 411b1275-6ce0-4ba8-ab92-5a74b0a2aa04 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
12 mm / 0,472 inch
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-632
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
54,4 g/db
Cikkszám
4050821782346
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-632 arányos szelepvezérlő modul, 2 PWM-kimenet, két tekercshez 24 V/1,6 A vagy egy szelephez 24 V/2 A műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-632 |
| GTIN / EAN | 4050821782346 |
| Terméktípus | Arányos szelepvezérlő modul |
Műszaki, csatlakozási és környezeti adatok
| Digitális bemenetek száma | 2 |
|---|---|
| Kimenetek száma | 2 bipoláris kimenet (A+, A- és B+, B-) |
| Kimenet típusa | Áramvezérelt PWM-mel rendelkező H-híd kimenet (mindegyik csatornánál van rövidzár védelem és hőmérsékleti túlterhelés védelem is) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti karakterisztika | 1. típus |
| Bemeneti áram (ált.) | 2,7 mA - 24 V esetén |
| Kimeneti áram | 1 csatornás működés: 2 A; 2 csatornás működés: 1,6 A csatornánként |
| Terhelés típusa | Működési tartomány: induktív (1 mH … 600 mH); belső terhelési ellenállás (> 8 Ω) |
| PWM frekvencia (ált.) | 50 kHz |
| Adat szélesség | 6 byte: egycsatornás működési mód; 12 byte: kétcsatornás működési mód |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 125 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Energiafogyasztás, terepi tápellátás (modul külső terhelés nélkül) | 20 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED1/8/9/15 zöld: DI1 jelállapota, alulfeszültség, DI2 jelállapota, paraméterezés állapota; LED3/5/11/13 sárga: alapjel és dither az A/B csatornán; LED4/6 piros/zöld: A/B csatorna állapota; LED7/16 piros: inicializálás és hiba. |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Csatlakozástechnika: bemenetek/kimenetek | 16 x Push-in CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenet/kimenet |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakoztatási előírás, megengedett kábeltípus | 30 m |
| Csatlakoztatási előírás (megengedett kábeltípus) | Kimenetek |
| Megjegyzés (vezetékátmérő) | Tekercs csatlakozások A+/A-/B+/B-: 1,5 mm²/16 AWG; az UL 508 szerint meghatározott használathoz: 16 AWG minden csatlakozáshoz |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,819 MJ |
| Tömeg | 54,4 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés

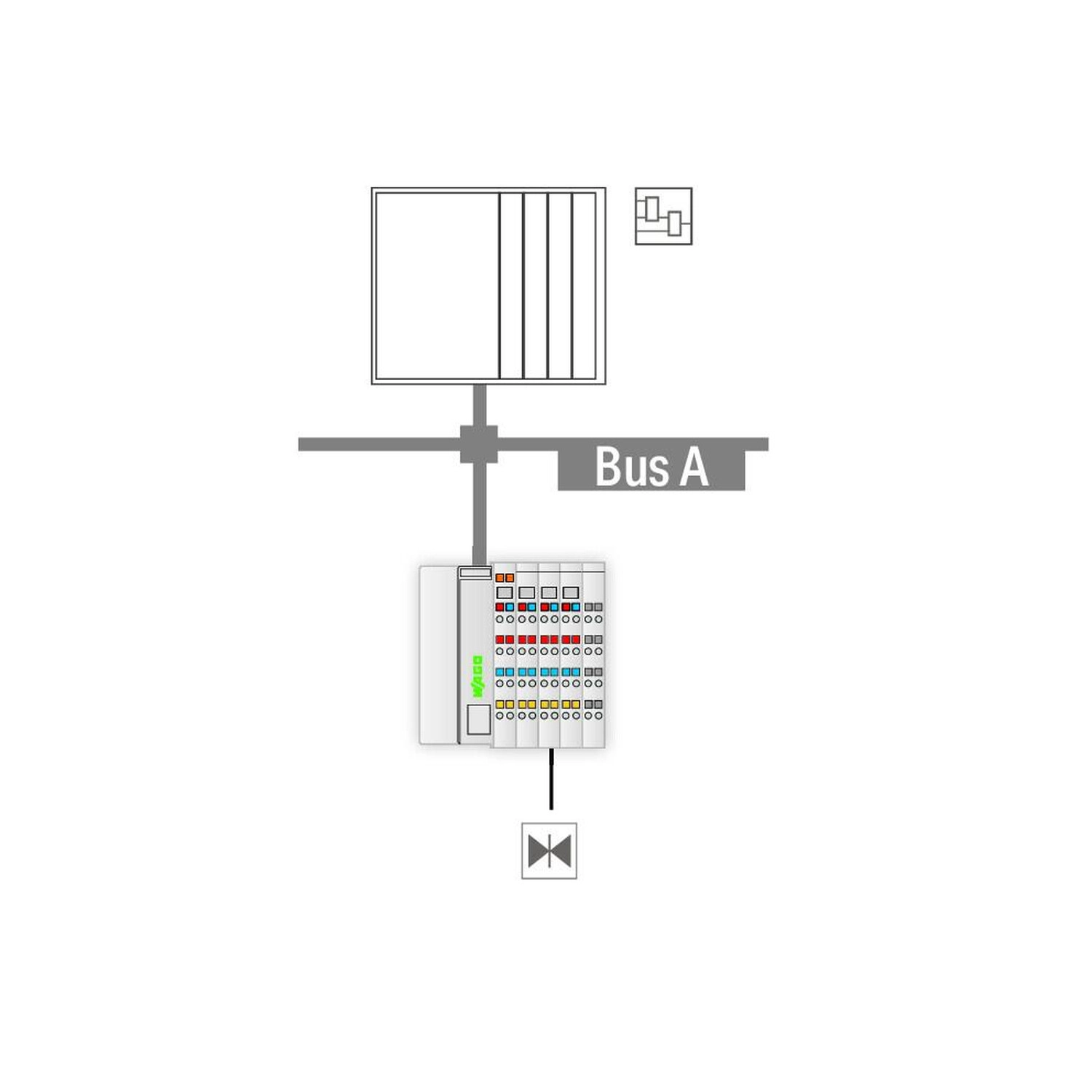

| Rendeltetés és működés | Áramszabályozott PWM-kimeneteivel két tekercset vezérelhet csatornánként 24 V / 1,6 A-rel, vagy egy szelepet 24 V / 2 A-rel. Unipoláris és bipoláris szelepvezérléshez használható; két digitális bemenete például végálláskapcsolók felügyeletére szolgál. |
|---|---|
| Paraméterezési lehetőségek | Nullponteltolás, pozitív és negatív arányos tag, határérték, kalibrálás és fel-/lefutási meredekség; WAGO-I/O-CHECK vagy vezérlő használatával. |
| Unipoláris üzem feltétele | Két unipoláris szelep vezérlése is lehetséges; ebben a működési módban a modul egycsatornás. |
Kapocskiosztás
| DI1 / érzékelőtáp / 0 V | 1 / 2 / 3 |
|---|---|
| DI2 / érzékelőtáp / 0 V | 9 / 10 / 11 |
| A+ / A− tekercs | 7 / 15 |
| B+ / B− tekercs | 6 / 14 |
| Terepi +24 V | 4 / 12 |
| Terepi 0 V | 5 / 13 |
| Árnyékolás | 8 / 16 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PVM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001601 |
| ETIM 10.0 | EC001601 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 80-43-3 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid; Bisz(1-metil-1-feniletil)-peroxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgaria | 14eab9dc-138b-4b6c-acc7-cbdb9a953a89 |
| SCIP; Czech Republic | 411b1275-6ce0-4ba8-ab92-5a74b0a2aa04 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-632 arányos szelepvezérlő modul, 2 PWM-kimenet, két tekercshez 24 V/1,6 A vagy egy szelephez 24 V/2 A használati útmutató
Munkavégzés előtti feltételek
Szerelés, javítás vagy karbantartás előtt kapcsold ki a készülék összes tápforrását. A készüléket megfelelő, az érintéstől és környezeti hatásoktól védő burkolatba építsd, amelyhez csak feljogosított személyek férhetnek hozzá. Sérült vagy deformált érintkezőjű modult cserélj ki; tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket.
Push-in CAGE CLAMP csatlakoztatás
Egy kapocsba egyetlen vezetéket csatlakoztass. Több vezeték közösítését a modul előtt, például átmenő sorkapoccsal oldd meg. A tömör rézvezetőt közvetlenül benyomhatod. Ha a vezetéktípus szerszámos nyitást igényel, használj 2,5 mm pengeszélességű működtetőszerszámot, például 210-719 típust.
1
A szerszámot a vezetékcsatlakozás feletti működtetőnyílásba helyezve nyisd ki a kapcsot.
2
Vezesd be a vezetéket a megfelelő vezetéknyílásba.
3
Húzd ki a szerszámot; a kapocs ezzel rögzíti a vezetéket.
Csatlakozások azonosítása
| DI1 / érzékelőtáp / 0 V | 1 / 2 / 3 |
|---|---|
| DI2 / érzékelőtáp / 0 V | 9 / 10 / 11 |
| A+ / A− tekercs | 7 / 15 |
| B+ / B− tekercs | 6 / 14 |
| Terepi +24 V | 4 / 12 |
| Terepi 0 V | 5 / 13 |
| Árnyékolás | 8 / 16 |
A vezetékek keresztmetszetét a szükséges legnagyobb terhelőáramhoz válaszd meg; a mechanikailag befogadható keresztmetszet önmagában nem igazolja az áramterhelhetőséget. A rendszeroldalon megfelelő leválasztó- és túláramvédelmet biztosíts.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
