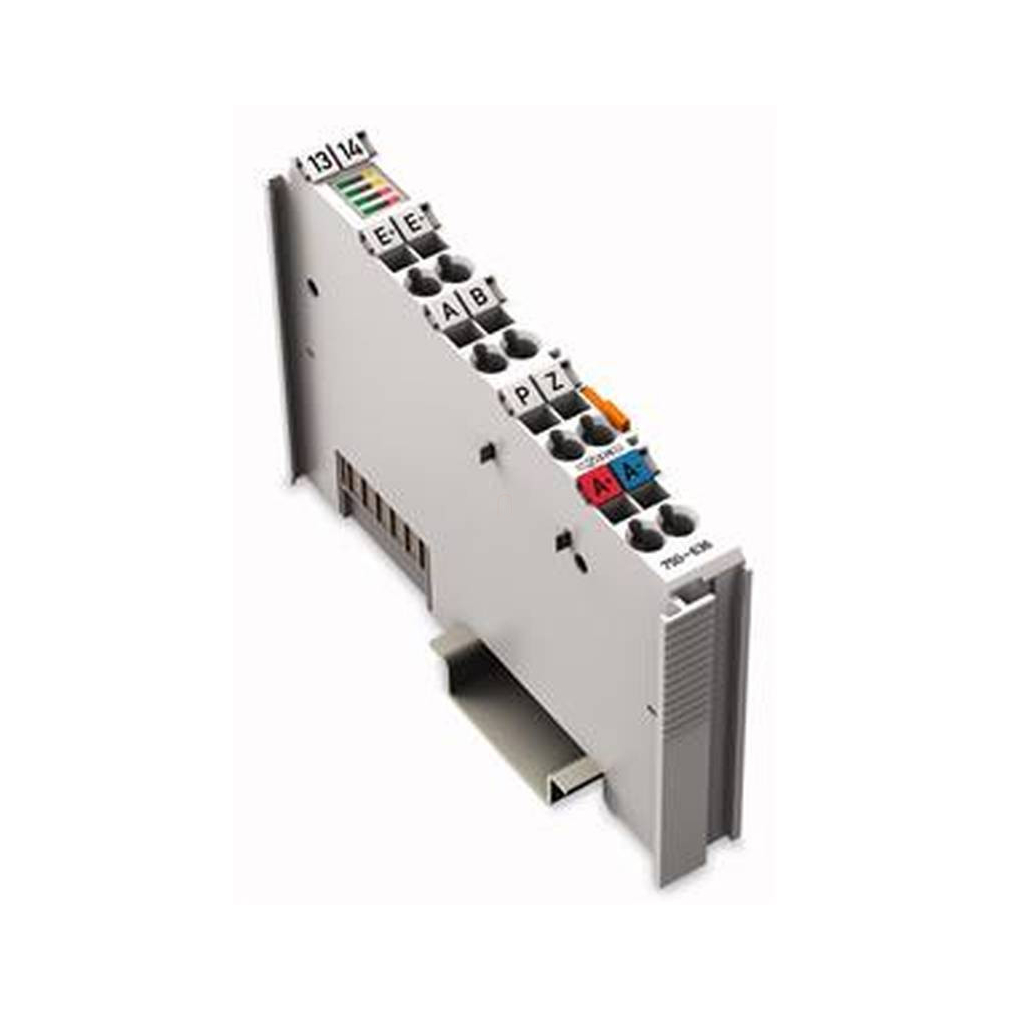

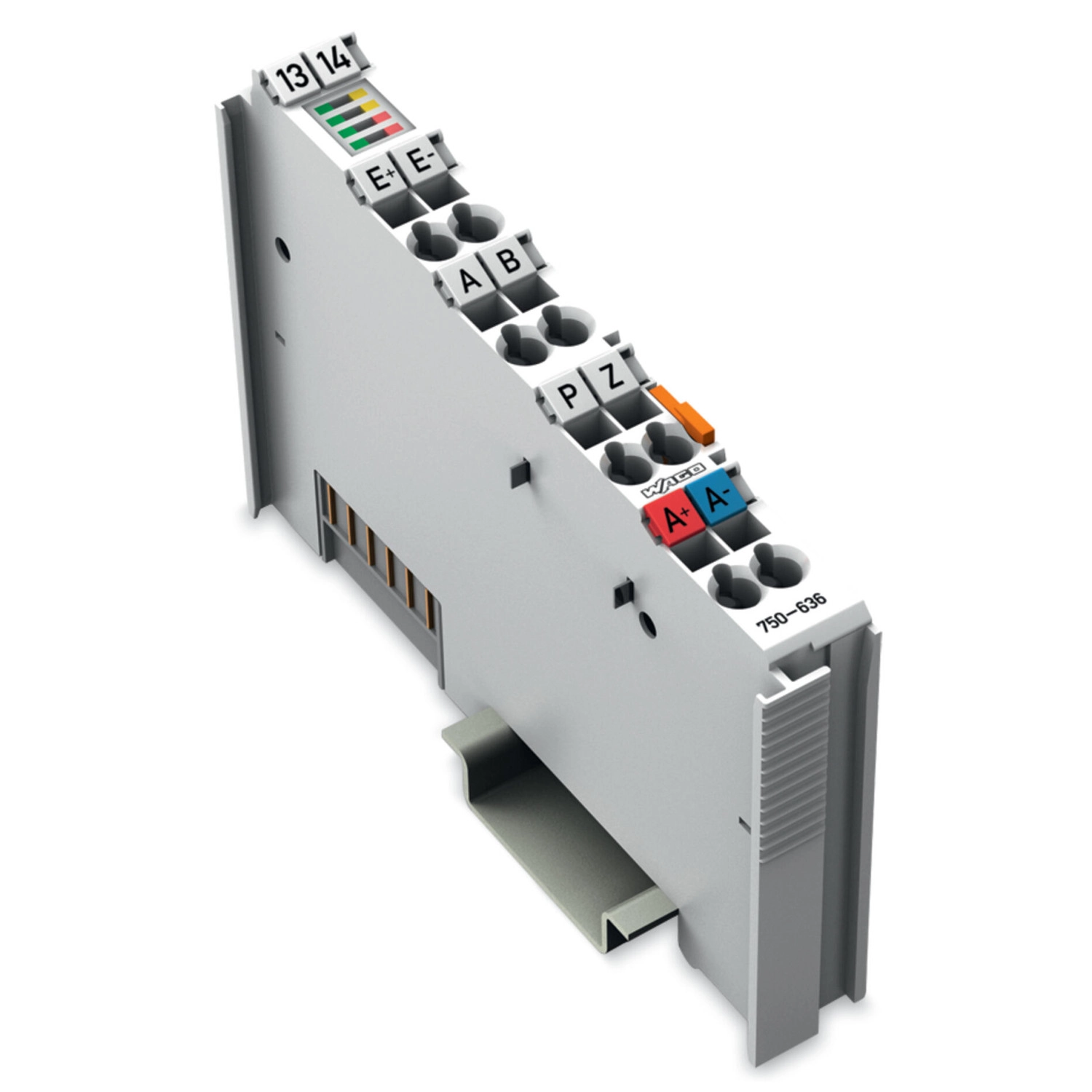

Wago 750-636 DC-motorvezérlő, 24 V DC, max. 5 A, inkrementális pozíció-visszajelzéssel
RRP:157 693 Ft
156 116 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
135 971 Ft
nettó 107 064 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a modul egycsatornás, intelligens pozicionáló vezérlő, amely inkrementális pozíció-visszajelzéssel rendelkező, legfeljebb 5 A-es, 24 V DC motorokhoz használható. Három 24 V-os bemenet rögzíti a végálláskapcsolók és az előre beállított jel állapotát. Egy inkrementális enkóderinterfész kiértékeli a pozícióérzékelő jeleit, és meghatározza a tényleges értéket. Szükség esetén a pozicionálás az iránytól függően optimalizálja a kezdeti kapcsolási pozíciót, figyelembe véve a hajtómű holtjátékának kompenzációját. A DC-motor kétirányú vezérlése rövidzárvédett, hőmérséklet-felügyelettel ellátott H-hídon keresztül történik. A PWM-vezérlő kapcsolóüzemű működtetést, lágy indítást és megállítást (soft start/stop), valamint áramcsökkentést egyaránt lehetővé tesz. A betápérintkezőkről érkező terepi oldali 24 V-os tápfeszültség a csatlakoztatott modulokon át van vezetve. A tápfeszültséget alulfeszültségre és túlfeszültségre felügyeli a rendszer. A modul inkrementális enkóderként (jeladóként), kapcsolóként vagy teljesítményvezérlőként (PWM) is használható.
A Wago 750-636 egyetlen 24 V DC motor pozicionáló vezérlésére szolgál inkrementális pozíció-visszajelzéssel. Rövidzárvédett, hőmérséklet-felügyelt H-hídja legfeljebb 5 A motoráramot biztosít; a PWM jellemző frekvenciája 20 kHz.
Műszaki, csatlakozási és környezeti adatok
| Digitális bemenetek száma | 3 |
|---|---|
| Kimenetek száma | 1 (A+; A-; H-híd kimenet) |
| Adókészülék csatlakoztatása | A, B, zéró negatív logikájú kapcsolás; 5 … 24 VDC / nyitott gyűjtő |

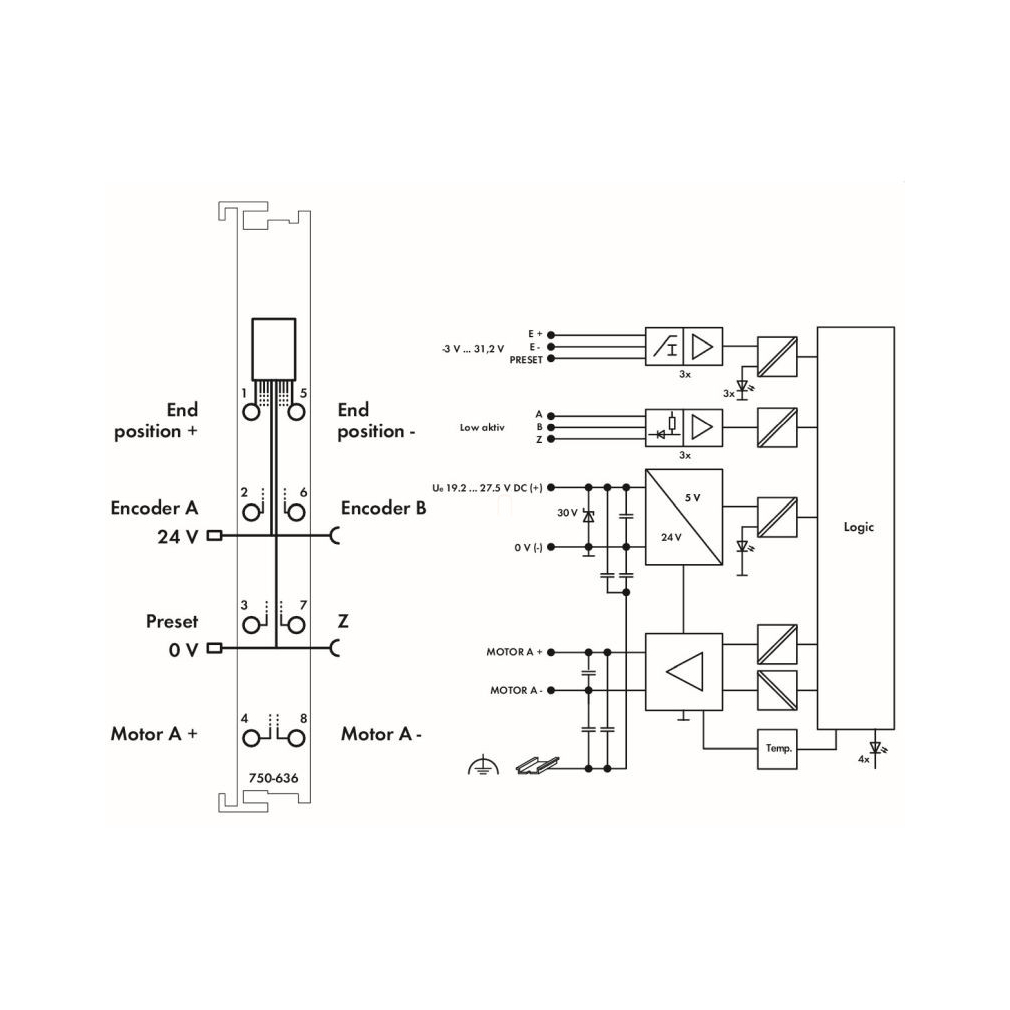

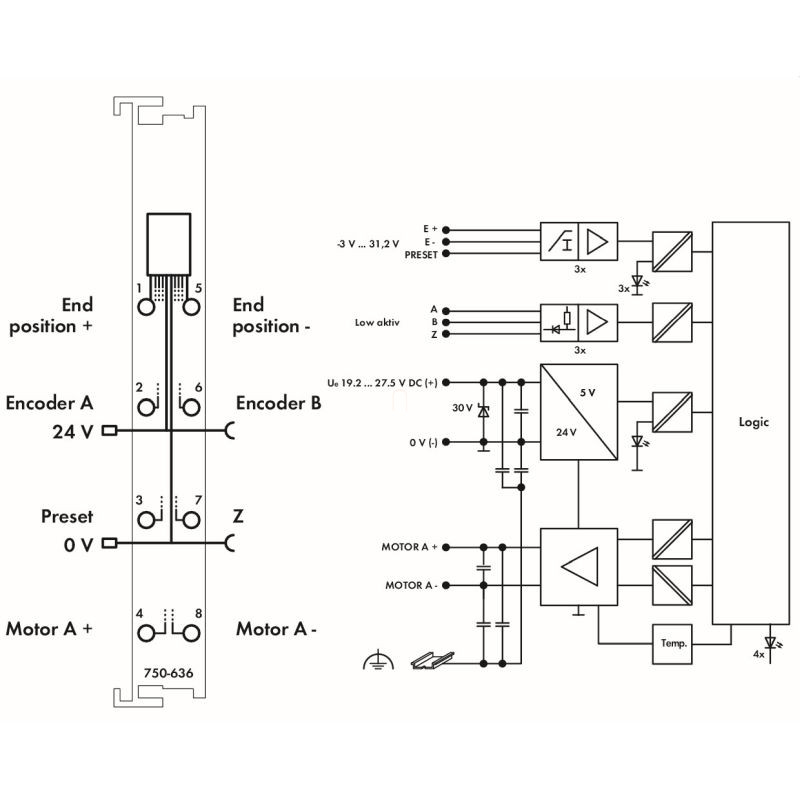

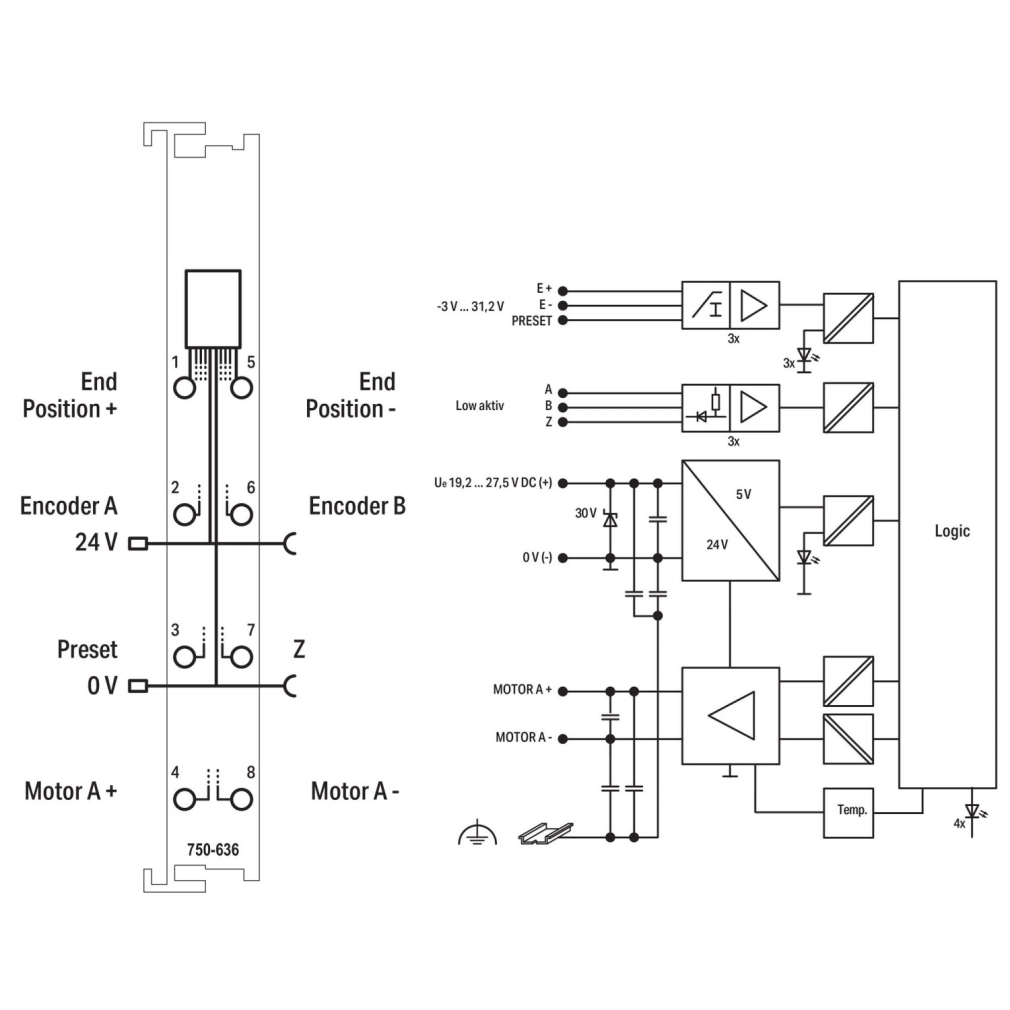

| Motor csatlakozás | A+, A-, H-híd kimenet; rövidzárvédett |
| Kvadratúra dekóder | 1x, 2x, 4x kiértékelés |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti karakterisztika | 1. típus |
| Bemeneti áram adott bemeneti feszültség mellett | 0,3 V bemeneti feszültségnél −3,2 mA |
| Bemeneti áram adott bemeneti feszültség mellett (2) | 5 V bemeneti feszültségnél 0 mA |
| Bemeneti áram (ált.) | 2,7 mA - 24 V esetén |
| Kimeneti áram (max.) (motor) | 5 A (15 A / 500 ms), rövidzárvédett |
| A jel feszültségtartománya (0) | −3 … +1,5 VDC |
| A jel feszültségtartománya (1) | 2,4 … 30 VDC |
| PWM frekvencia (ált.) | 20 kHz |
| Adat szélesség | 32 bites beállított/aktuális érték; 16 bites vezérlés vagy állapotjelzés |
| Frekvencia korlátozás | 50 kHz |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 55 mA |
| Energiafogyasztás, terepi tápellátás (modul külső terhelés nélkül) | 12 mA |
| Szigetelés | 500 V rendszer/terep |

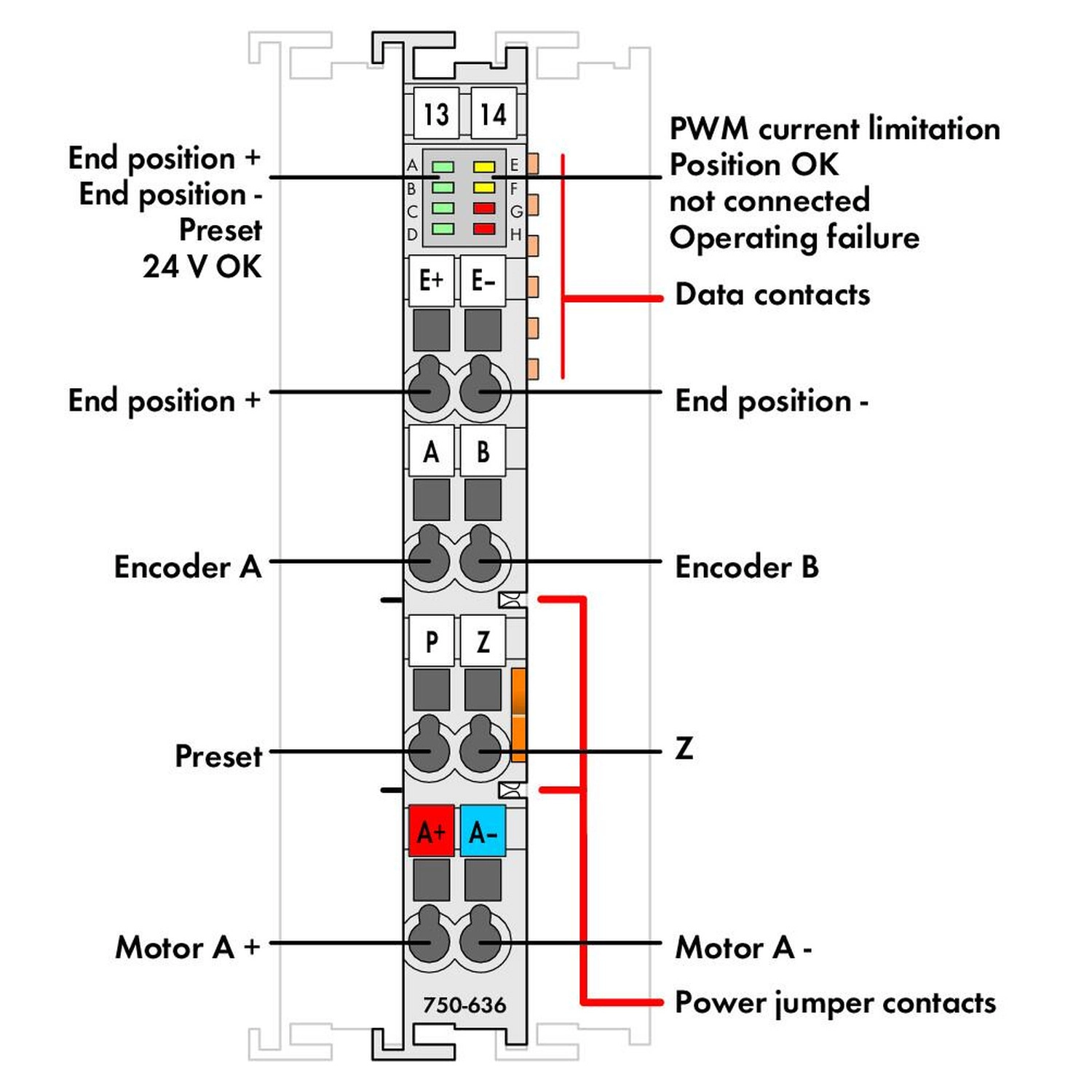

| Indikátorok | A–D zöld: pozitív végállás, negatív végállás, preset, 24 V rendben; E/F sárga: PWM-áramkorlátozás, pozíció rendben; G/H piros: fenntartott, működési hiba. |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |

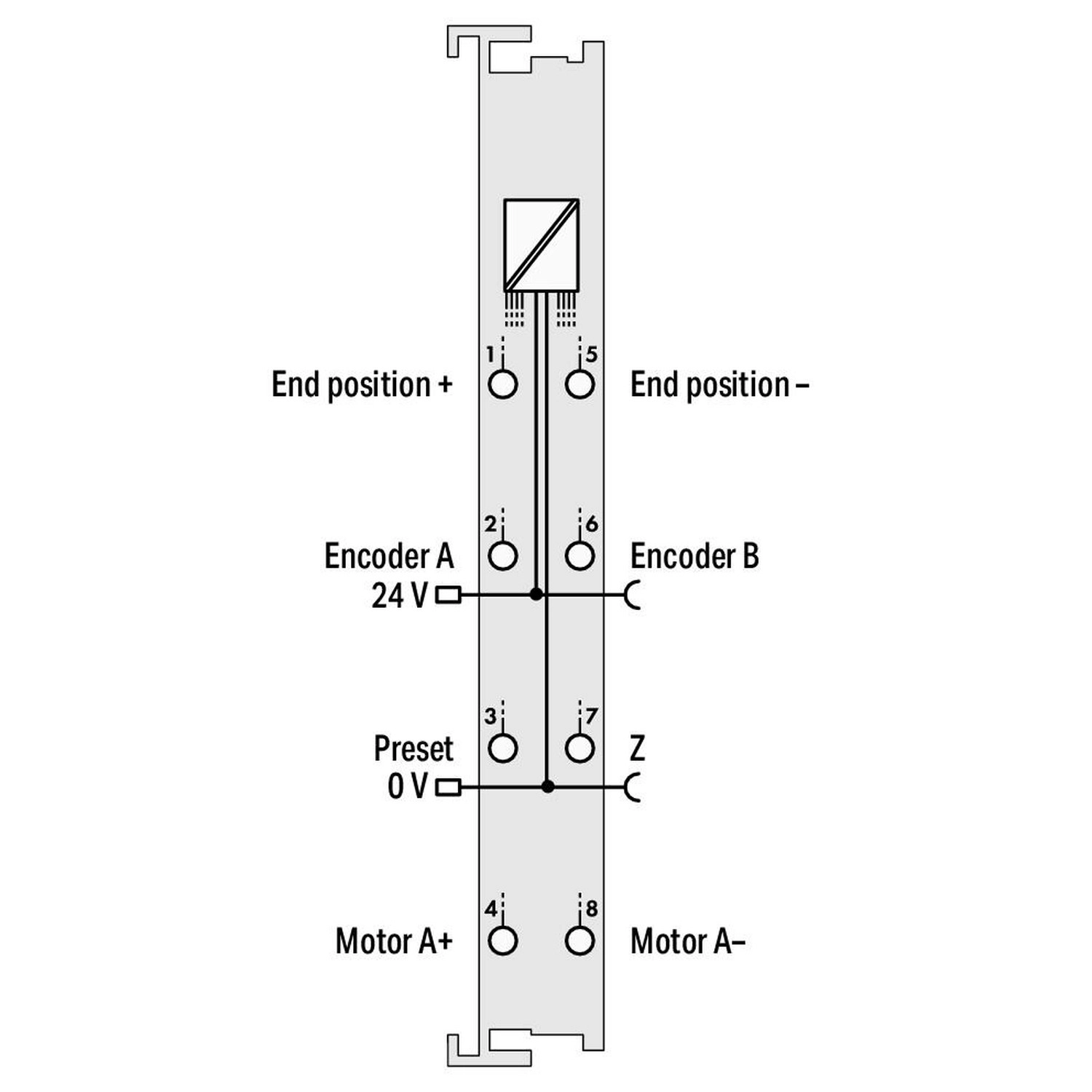

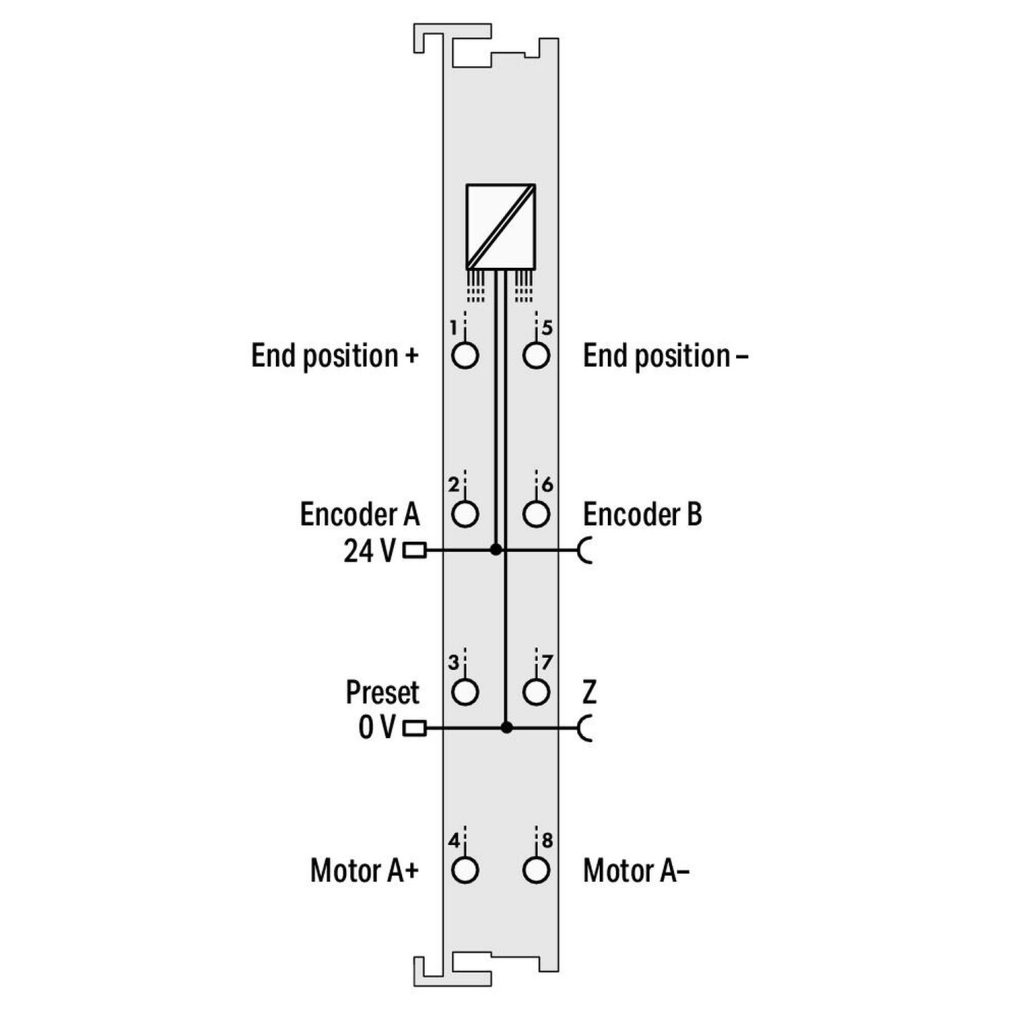

| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,878 MJ |
| Tömeg | 54 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | Egyetlen 24 V DC motor pozicionáló vezérlésére szolgál inkrementális pozíció-visszajelzéssel. Rövidzárvédett, hőmérséklet-felügyelt H-hídja legfeljebb 5 A motoráramot biztosít; a PWM jellemző frekvenciája 20 kHz. |
|---|---|
| Visszajelzés és szabályozás | Három 24 V-os bemenet végállás- és preset-jelekhez; inkrementális enkóderes helyzetértékelés; irányfüggő pozicionálás holtjáték-kompenzációval. PWM-működés lágy indításhoz/megállításhoz és áramcsökkentéshez. Inkrementális enkóderként, kapcsolóként vagy PWM-teljesítményvezérlőként is használható. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-MCM750 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 5eed9119-6121-4905-8626-51428c8fb070 |
| SCIP; Belgium | 63c19e02-82af-4a4e-960f-b2926a1e17c7 |
| SCIP; Bulgaria | 5cdf4862-5d49-4e54-835e-fb9783403207 |
| SCIP; Czech Republic | 3225c449-b2b1-486f-b76f-aaf557d18ef7 |
| SCIP; Denmark | a4e11752-04fd-40a8-bbfe-4328f0922d0d |
| SCIP; Finland | d7565f47-a353-4f9e-987b-d6df6e0ed891 |
| SCIP; France | 74ef8070-c749-412c-83ed-2656ad76e65a |
| SCIP; Germany | 9e29b428-141e-4114-a3ef-6ea801dfed8b |
| SCIP; Hungary | 4c326e51-2d1f-4754-ae49-1db4246ba15d |
| SCIP; Italy | c0d0a0b8-3c41-4c5e-b5a6-e92776c7bbda |
| SCIP; Netherlands | eeb7afac-9f1e-41a9-91e7-549b8dc918e9 |
| SCIP; Poland | ac8eaa87-bb3b-4ada-a327-6b9a3a1ad86e |
| SCIP; Romania | 636ad810-3ccb-4d26-9f12-dc84bf698ff9 |
| SCIP; Sweden | c9a2bf11-4d77-45c0-ab39-e172f301827f |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora motoráramot biztosít?
5 A (15 A / 500 ms), rövidzárvédett
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-636
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
54 g/db
Cikkszám
4045454925307
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-636 DC-motorvezérlő, 24 V DC, max. 5 A, inkrementális pozíció-visszajelzéssel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-636 |
| GTIN / EAN | 4045454925307 |
| Terméktípus | DC-motorvezérlő modul |
Műszaki, csatlakozási és környezeti adatok
| Digitális bemenetek száma | 3 |
|---|---|
| Kimenetek száma | 1 (A+; A-; H-híd kimenet) |
| Adókészülék csatlakoztatása | A, B, zéró negatív logikájú kapcsolás; 5 … 24 VDC / nyitott gyűjtő |
| Motor csatlakozás | A+, A-, H-híd kimenet; rövidzárvédett |
| Kvadratúra dekóder | 1x, 2x, 4x kiértékelés |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti karakterisztika | 1. típus |
| Bemeneti áram adott bemeneti feszültség mellett | 0,3 V bemeneti feszültségnél −3,2 mA |
| Bemeneti áram adott bemeneti feszültség mellett (2) | 5 V bemeneti feszültségnél 0 mA |
| Bemeneti áram (ált.) | 2,7 mA - 24 V esetén |
| Kimeneti áram (max.) (motor) | 5 A (15 A / 500 ms), rövidzárvédett |
| A jel feszültségtartománya (0) | −3 … +1,5 VDC |
| A jel feszültségtartománya (1) | 2,4 … 30 VDC |
| PWM frekvencia (ált.) | 20 kHz |
| Adat szélesség | 32 bites beállított/aktuális érték; 16 bites vezérlés vagy állapotjelzés |
| Frekvencia korlátozás | 50 kHz |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 55 mA |
| Energiafogyasztás, terepi tápellátás (modul külső terhelés nélkül) | 12 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | A–D zöld: pozitív végállás, negatív végállás, preset, 24 V rendben; E/F sárga: PWM-áramkorlátozás, pozíció rendben; G/H piros: fenntartott, működési hiba. |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,878 MJ |
| Tömeg | 54 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés

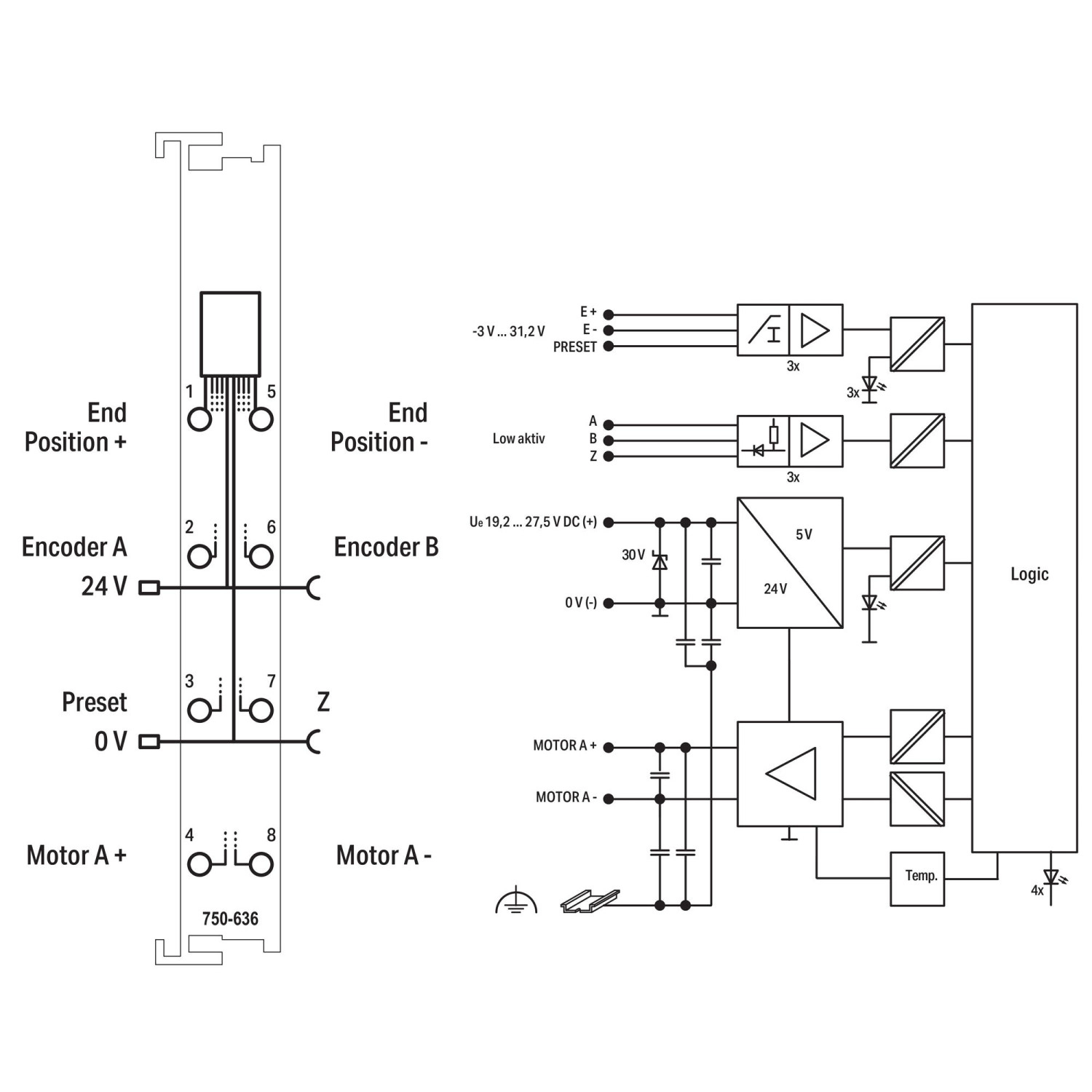

| Rendeltetés és működés | Egyetlen 24 V DC motor pozicionáló vezérlésére szolgál inkrementális pozíció-visszajelzéssel. Rövidzárvédett, hőmérséklet-felügyelt H-hídja legfeljebb 5 A motoráramot biztosít; a PWM jellemző frekvenciája 20 kHz. |
|---|---|
| Visszajelzés és szabályozás | Három 24 V-os bemenet végállás- és preset-jelekhez; inkrementális enkóderes helyzetértékelés; irányfüggő pozicionálás holtjáték-kompenzációval. PWM-működés lágy indításhoz/megállításhoz és áramcsökkentéshez. Inkrementális enkóderként, kapcsolóként vagy PWM-teljesítményvezérlőként is használható. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-MCM750 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001601 |
| ETIM 10.0 | EC001601 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 5eed9119-6121-4905-8626-51428c8fb070 |
| SCIP; Belgium | 63c19e02-82af-4a4e-960f-b2926a1e17c7 |
| SCIP; Bulgaria | 5cdf4862-5d49-4e54-835e-fb9783403207 |
| SCIP; Czech Republic | 3225c449-b2b1-486f-b76f-aaf557d18ef7 |
| SCIP; Denmark | a4e11752-04fd-40a8-bbfe-4328f0922d0d |
| SCIP; Finland | d7565f47-a353-4f9e-987b-d6df6e0ed891 |
| SCIP; France | 74ef8070-c749-412c-83ed-2656ad76e65a |
| SCIP; Germany | 9e29b428-141e-4114-a3ef-6ea801dfed8b |
| SCIP; Hungary | 4c326e51-2d1f-4754-ae49-1db4246ba15d |
| SCIP; Italy | c0d0a0b8-3c41-4c5e-b5a6-e92776c7bbda |
| SCIP; Netherlands | eeb7afac-9f1e-41a9-91e7-549b8dc918e9 |
| SCIP; Poland | ac8eaa87-bb3b-4ada-a327-6b9a3a1ad86e |
| SCIP; Romania | 636ad810-3ccb-4d26-9f12-dc84bf698ff9 |
| SCIP; Sweden | c9a2bf11-4d77-45c0-ab39-e172f301827f |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.30. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-636 DC-motorvezérlő, 24 V DC, max. 5 A, inkrementális pozíció-visszajelzéssel használati útmutató
Munkavégzés előtti feltételek
Szerelés, javítás vagy karbantartás előtt kapcsold ki a készülék összes tápforrását. A rendszert megfelelő burkolatba, szekrénybe vagy villamos üzemi helyiségbe építsd; csak feljogosított, szakképzett személyek férjenek hozzá, kulccsal vagy szerszámmal. Sérült vagy deformált érintkezőjű készüléket cserélj ki. Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Ügyelj az adat- és tápvezetékek helyes polaritására.
Vezeték csatlakoztatása a CAGE CLAMP kapocsba
Tömör rézvezető: 0,08 … 2,5 mm² / 28 … 14 AWG; finom elemi szálas rézvezető: 0,08 … 2,5 mm² / 28 … 14 AWG. Csupaszolási hossz: 8 … 9 mm / 0,31 … 0,35 inch. Egy kapocsba alapesetben egyetlen vezetéket csatlakoztass. Több vezetéket a készülék előtt, például átmenő sorkapoccsal közösíts.
1
A vezetékcsatlakozás feletti működtetőnyílásba helyezett szerszámmal nyisd ki a kapcsot.
2
Vezesd be a vezetéket a megfelelő vezetéknyílásba.
3
Húzd ki a szerszámot; a kapocs ezzel rögzíti a vezetéket.
Két vezeték kivételes közös bekötése
Kizárólag akkor, ha két vezeték közös bekötése elkerülhetetlen, fogd össze őket érvéghüvellyel. A hüvely hossza 8 mm, névleges keresztmetszete legfeljebb 1 mm² lehet, két darab, egyenként 0,5 mm² vezetőhöz. Megadott típus: 216-103 vagy összehasonlítható tulajdonságú termék.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
