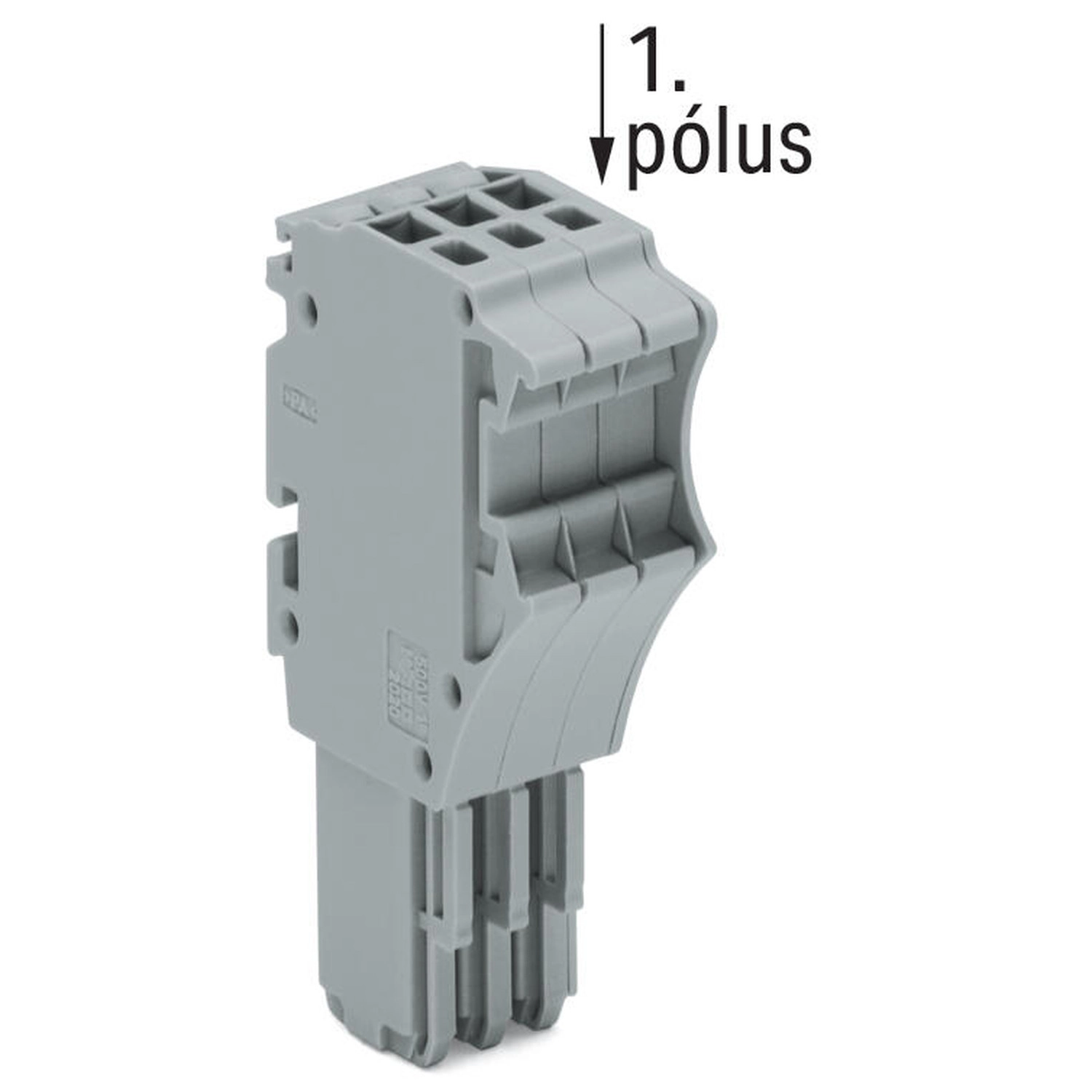

Wago 2020-103 anyacsatlakozó, 3 pólusú, 1,5 mm², szürke
RRP:1 229 Ft/db
1 042 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
946 Ft/db
nettó 745 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 2020-as sorozat, kezelőszerszámos működtetés. A Wago 2020-103 anyacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldást nyújt minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 11,2 × 40,5 × 22,4 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². 3 potenciál megbízható csatlakoztatása. Az anyacsatlakozó/aljzat kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Kompakt méretek. 3 csatlakozási pont. Szerelésre kész, azonnal használható.
A Wago 2020-103 szürke, 3 pólusú X-COM S anyacsatlakozó Push-in CAGE CLAMP csatlakozással, 3,5 mm lábtávolsággal. 3 csatlakozási pontja 3 potenciálhoz használható.
Műszaki jellemzők
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 11,2 mm / 0,441 inch |
| Magasság | 40,5 mm / 1,594 inch |
| Mélység | 22,4 mm / 0,882 inch |
| Modulszélesség | 3,5 mm / 0,138 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,118 MJ |
| Tömeg | 7,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Lábtávolság | 3,5 mm |
| IEC/EN61984; III/3 | 500 V; 6 kV; 13,5 A |
| UL1059; B/C/D | 300 V; 15 A |
| CSA C22.2No158; B/C/D | 300 V; 10 A |
| Tömör vezeték közvetlen push-in | 0,5–1,5 mm² /20–16 AWG |
| Finomszálas, szigetelt érvéghüvellyel | 0,14–0,75 mm² /24–18 AWG |
| Érvéghüvelyes közvetlen push-in | 0,5–0,75 mm² /20–18 AWG |
| Hibás bekötés elleni védelem | Nincs |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Jelölés | Oldalsó |

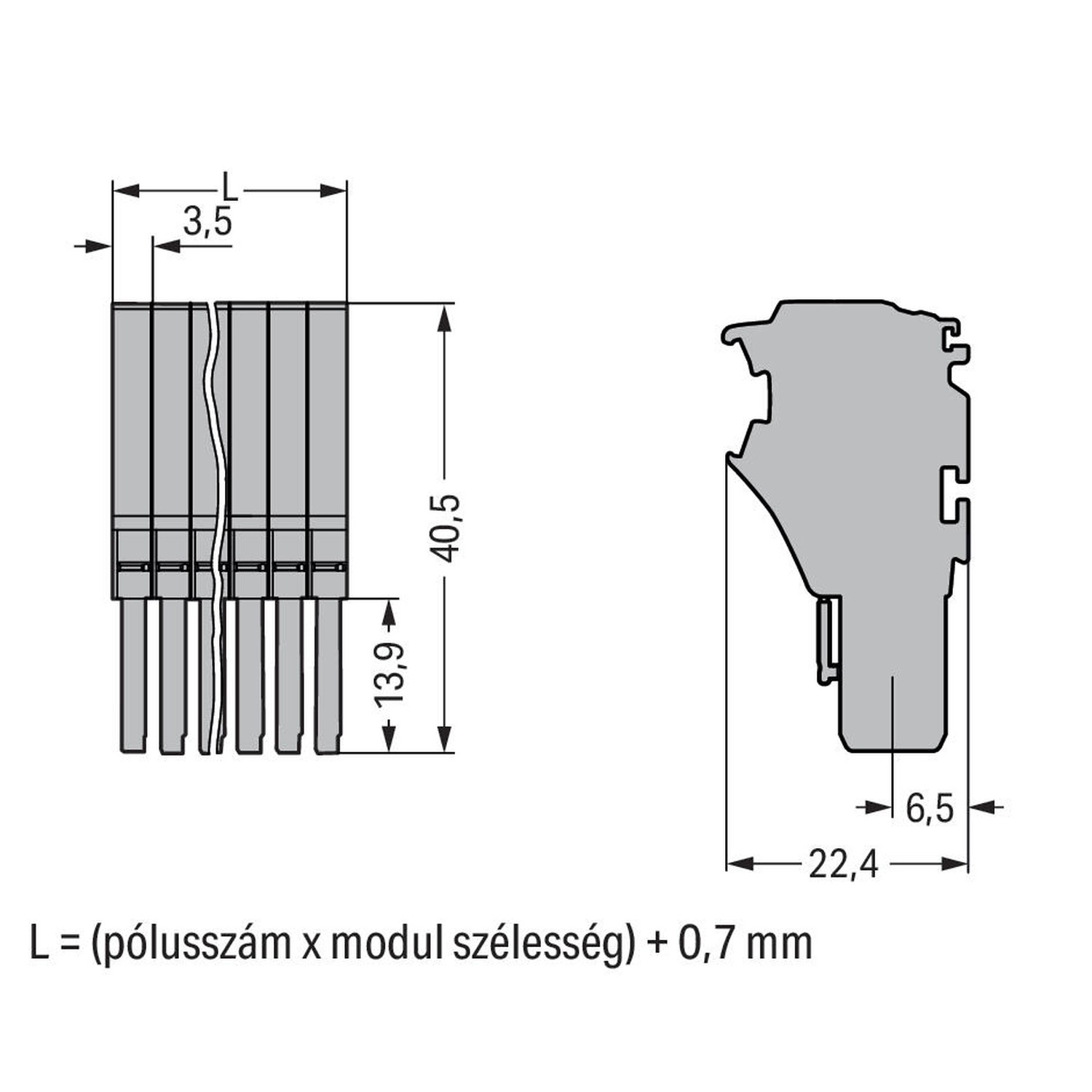

| Rajzi méretek | 13,9 mm;6,5 mm. L = pólusszám ×3,5 mm +0,7 mm. |
| CCA | DEKRA; EN60947; NTR NL7617 |
| CSA | C22.2; 2516073 |
| UL | UL1059; E45172 |
| Nyilatkozatok | WAGO EU- és UK-megfelelőségi nyilatkozat |
| ABS | EN60947;24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Alkalmazási feltételek
| Biztonság | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alap sorkapocshoz megfelelő véglapot kell használni. |
| Vezető | Rézvezeték; a tömör és finomszálas alapvezeték-tartományt a közvetlen push-in és az érvéghüvelyes tartományoktól külön kell figyelembe venni. |
| Kisebb keresztmetszet | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in módszerrel; további számszerű alsó határ nincs megadva. |
Kapcsolódó tartozékok
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
|---|---|
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 2022-142 | Rögzítőfül (kar); narancssárga |
| 2022-141 | Rögzítőfül (kar); szürke |
| 734-327 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2020-103
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
7,13 g/db
Cikkszám
4050821245032
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2020-103 anyacsatlakozó, 3 pólusú, 1,5 mm², szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2020-103 |
| GTIN / EAN | 4050821245032 |
| Terméktípus | X-COM S anyacsatlakozó |
Műszaki adatok
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 11,2 mm / 0,441 inch |
| Magasság | 40,5 mm / 1,594 inch |
| Mélység | 22,4 mm / 0,882 inch |
| Modulszélesség | 3,5 mm / 0,138 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,118 MJ |
| Tömeg | 7,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Lábtávolság | 3,5 mm |
| IEC/EN61984; III/3 | 500 V; 6 kV; 13,5 A |
| UL1059; B/C/D | 300 V; 15 A |
| CSA C22.2No158; B/C/D | 300 V; 10 A |
| Tömör vezeték közvetlen push-in | 0,5–1,5 mm² /20–16 AWG |
| Finomszálas, szigetelt érvéghüvellyel | 0,14–0,75 mm² /24–18 AWG |
| Érvéghüvelyes közvetlen push-in | 0,5–0,75 mm² /20–18 AWG |
| Hibás bekötés elleni védelem | Nincs |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Jelölés | Oldalsó |
| Rajzi méretek | 13,9 mm;6,5 mm. L = pólusszám ×3,5 mm +0,7 mm. |
| CCA | DEKRA; EN60947; NTR NL7617 |
| CSA | C22.2; 2516073 |
| UL | UL1059; E45172 |
| Nyilatkozatok | WAGO EU- és UK-megfelelőségi nyilatkozat |
| ABS | EN60947;24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Alkalmazási feltételek
| Biztonság | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alap sorkapocshoz megfelelő véglapot kell használni. |
| Vezető | Rézvezeték; a tömör és finomszálas alapvezeték-tartományt a közvetlen push-in és az érvéghüvelyes tartományoktól külön kell figyelembe venni. |
| Kisebb keresztmetszet | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in módszerrel; további számszerű alsó határ nincs megadva. |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Kapcsolódó tartozékok
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
|---|---|
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 2022-142 | Rögzítőfül (kar); narancssárga |
| 2022-141 | Rögzítőfül (kar); szürke |
| 734-327 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2020-103 anyacsatlakozó, 3 pólusú, 1,5 mm², szürke használati útmutató
Kódolóláb beillesztése
Helyezd a kódolólábat a megfelelő nyílásba, és csavard le.
Az anyacsatlakozó kódolása és beillesztése
1
Megfelelő szerszámmal távolítsd el a kódolólábat az anyacsatlakozóból.
2
Helyezd a kódolt anyacsatlakozót az összeszerelt X-COM S sorkapocsrendszerbe.
Reteszelés
Csúsztasd a záróreteszt a helyére. Az anyacsatlakozók külön-külön reteszelhetők.
