Wago 2020-102/132-000 1 vezetékes anyacsatlakozó, Push-in CAGE CLAMP®, 1,5 mm², 3,5 mm lábtávolság, 2 pólusú, Tehermentesítő lap, szürke
RRP:1 132 Ft/db
958 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
870 Ft/db
nettó 685 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 2020-es sorozat, kezelőszerszámos működtetés. A Wago 2020-102/132-000 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. Lényegében a sínre szerelhető sorkapcsok és a dugaszolható csatlakozók kombinációi. A változtatható vezetékezési rendszernek köszönhetően a szerelések előre összeállíthatók. Ez időt és pénzt takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék sokoldalúan használható. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 7,7 × 56,5 × 22,4 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Legfeljebb 2 potenciál egyszerű csatlakoztatása. Az anyacsatlakozó/aljzat kezelőszerszámmal működtethető. A csatlakoztatott vezetők tehermentesítő lappal rögzíthetők, ami megkönnyíti a kábelek kezelését. Kompakt méretek. Kezelőszerszámos működtetés. Szerelésre kész, azonnal használható. 2 csatlakozási pont.
A Wago 2020-102/132-000 szürke, kétpólusú X-COM S anyacsatlakozó Push-in CAGE CLAMP kapocspontokkal és tehermentesítő lappal készül. Két csatlakozási pontot és két potenciált biztosít, felső vezetékbekötéssel. A csupaszolási hossz 9–11 mm; az IEC/EN 61984 szerinti III/3 feltételhez 500 V, 6 kV és 13,5 A tartozik.
Villamos adatok
| IEC/EN 61984; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 13,5 A |
|---|---|
| IEC/EN 61984; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL 1059; B, C és D alkalmazási csoport | Mindhárom csoportban 300 V / 15 A |
| CSA 22.2 No.158; B, C és D alkalmazási csoport | Mindhárom csoportban 300 V / 10 A |
Csatlakozás, méretek és anyagok
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Csatlakozási pontok száma | 2 |
| Potenciálok / pólusok száma | 2 / 2 |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a táblázatban | 1 mm² |
| Keresztmetszet a megnevezésben | 1,5 mm² |
| Tömör vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,5 … 1,5 mm² / 20 … 16 AWG |
| Finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,14 … 0,75 mm² / 24 … 18 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel és push-in bekötéssel | 0,5 … 0,75 mm² / 20 … 18 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Szélesség | 7,7 mm / 0,303 inch |
| Magasság | 56,5 mm / 2,224 inch |
| Mélység | 22,4 mm / 0,882 inch |
| Modulszélesség / lábtávolság | 3,5 mm / 0,138 inch |
| Változtatható kódolás | Igen |
| Jelölés | Oldalsó |
| Csavarodás elleni védelem | Igen |
| Dugaszolható csatlakozás | Anyacsatlakozó/aljzat; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
| Tehermentesítő | Tehermentesítő lap |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,087 MJ |
| Tömeg | 5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Csomagolás | 100 db; doboz |
Biztonsági feltételek
| Feszültség és terhelés | Az EN 61984 szerint az árammegszakítóval nem rendelkező dugaszolható csatlakozót feszültség, illetve terhelés alatt csatlakoztatni vagy bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alapsorkapocshoz megfelelő véglapot kell használni. |
Alkalmazási feltételek és eltérő megadások
| Névleges és megengedett keresztmetszet | A fejléc 1,5 mm²-t említ, a névleges keresztmetszet táblázatos értéke 1 mm². A tömör és a finom elemi szálas vezeték megengedett tartománya külön 0,14–1,5 mm². Ezek eltérő megnevezésű adatok. |
|---|---|
| Közvetlen push-in bekötés | A szerszám nélküli benyomásra megadott tartomány tömör vezetéknél 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,5–0,75 mm². A vezeték tulajdonságaitól függően kisebb keresztmetszet push-in csatlakoztatása is lehetséges, de ehhez nincs külön alsó határ megadva. |
| Érvéghüvely-választás | A kiegészítők között az 1 mm²-es 216-243 is szerepel, miközben a szigetelt érvéghüvelyes vezeték saját táblázatos felső határa 0,75 mm². A tartozék felsorolása önmagában nem bővíti ezt a tartományt; az 1 mm²-es érvéghüvely konkrét alkalmazását gyártóval kell tisztázni. |
| Kódolás és hibás bekötés | Változtatható kódolás és csavarodás elleni védelem szerepel, ugyanakkor a „Védelem hibás bekötés ellen” mező értéke „Nincs”. A kódolás nem helyettesíti a helyes huzalozást. |
| Termékfotó és családábra | A fotó „Az ábrához hasonlóan” jelölésű. A kódolást bemutató többpólusú összeállítás szemléltető családpélda; a saját csatlakozó kétpólusú. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN 60947; NTR NL7617 |
|---|---|
| UL | UL 1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 216-241 | Szigetelt érvéghüvely; 0,5 mm² / AWG 20; ónozott réz; gáztömör rögzítés; DIN 46228-4/09.90; fehér |
|---|---|
| 216-242 | Szigetelt érvéghüvely; 0,75 mm² / AWG 18; ónozott réz; gáztömör rögzítés; DIN 46228-4/09.90; szürke |
| 216-243 | Szigetelt érvéghüvely; 1 mm² / AWG 18; ónozott réz; gáztömör rögzítés; DIN 46228-4/09.90; piros; a saját 0,75 mm²-es határhoz lásd az alkalmazási feltételt |
| 210-719 | Működtetőszerszám; 2,5×0,4 mm penge; részben szigetelt szár |
| 210-648 | Működtetőszerszám; 2,5×0,4 mm penge; részben szigetelt, döntött, rövid szár |
| 210-647 | Működtetőszerszám; 2,5×0,4 mm penge; részben szigetelt szár; többszínű |
| 2000-115 | Sárga figyelmeztető fedél 5 sorkapocshoz; fekete villámjellel |
| 2009-113 | WMB Inline; Smart Printerhez; 2300 db/tekercs; üres, bepattintható, fehér |
| 793-3501 | WMB jelölőkártya; kártyaként; üres, bepattintható, fehér |
| 210-833 | Öntapadó, fehér jelölőszalag; 25 m/tekercs; 6 mm széles; üres |
| 2009-110 | Smart Printer jelölőszalag; tekercses, nem nyújtható; üres, bepattintható, fehér |
| 210-831 | Öntapadó, fehér jelölőszalag; tekercses; 2,3 mm széles; üres |
| 210-832 | Öntapadó, fehér jelölőszalag; tekercses; 3 mm széles; üres |
| 210-834 | Öntapadó, fehér jelölőszalag; tekercses; 5 mm széles; üres |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–11 mm.
Csatlakoztatható feszültség alatt?
Nem. Feszültség, illetve terhelés alatt a csatlakoztatás és a bontás tilos.
Mekkora szigetelt érvéghüvelyes vezeték használható?
A saját táblázat szerint 0,14–0,75 mm². Az 1 mm²-es 216-243 tartozék felsorolása önmagában nem növeli ezt a határt.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2020-102/132-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,05 g/db
Cikkszám
4050821092254
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2020-102/132-000 1 vezetékes anyacsatlakozó, Push-in CAGE CLAMP®, 1,5 mm², 3,5 mm lábtávolság, 2 pólusú, Tehermentesítő lap, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2020-102/132-000 |
| GTIN / EAN | 4050821092254 |
| Terméktípus | X-COM S anyacsatlakozó |
Villamos adatok
| IEC/EN 61984; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 13,5 A |
|---|---|
| IEC/EN 61984; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL 1059; B, C és D alkalmazási csoport | Mindhárom csoportban 300 V / 15 A |
| CSA 22.2 No.158; B, C és D alkalmazási csoport | Mindhárom csoportban 300 V / 10 A |
Csatlakozás, méretek és anyagok
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Csatlakozási pontok száma | 2 |
| Potenciálok / pólusok száma | 2 / 2 |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a táblázatban | 1 mm² |
| Keresztmetszet a megnevezésben | 1,5 mm² |
| Tömör vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,5 … 1,5 mm² / 20 … 16 AWG |
| Finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,14 … 0,75 mm² / 24 … 18 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel és push-in bekötéssel | 0,5 … 0,75 mm² / 20 … 18 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Szélesség | 7,7 mm / 0,303 inch |
| Magasság | 56,5 mm / 2,224 inch |
| Mélység | 22,4 mm / 0,882 inch |
| Modulszélesség / lábtávolság | 3,5 mm / 0,138 inch |
| Változtatható kódolás | Igen |
| Jelölés | Oldalsó |
| Csavarodás elleni védelem | Igen |
| Dugaszolható csatlakozás | Anyacsatlakozó/aljzat; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
| Tehermentesítő | Tehermentesítő lap |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,087 MJ |
| Tömeg | 5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Csomagolás | 100 db; doboz |
Biztonsági feltételek
| Feszültség és terhelés | Az EN 61984 szerint az árammegszakítóval nem rendelkező dugaszolható csatlakozót feszültség, illetve terhelés alatt csatlakoztatni vagy bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alapsorkapocshoz megfelelő véglapot kell használni. |
Alkalmazási feltételek és eltérő megadások
| Névleges és megengedett keresztmetszet | A fejléc 1,5 mm²-t említ, a névleges keresztmetszet táblázatos értéke 1 mm². A tömör és a finom elemi szálas vezeték megengedett tartománya külön 0,14–1,5 mm². Ezek eltérő megnevezésű adatok. |
|---|---|
| Közvetlen push-in bekötés | A szerszám nélküli benyomásra megadott tartomány tömör vezetéknél 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,5–0,75 mm². A vezeték tulajdonságaitól függően kisebb keresztmetszet push-in csatlakoztatása is lehetséges, de ehhez nincs külön alsó határ megadva. |
| Érvéghüvely-választás | A kiegészítők között az 1 mm²-es 216-243 is szerepel, miközben a szigetelt érvéghüvelyes vezeték saját táblázatos felső határa 0,75 mm². A tartozék felsorolása önmagában nem bővíti ezt a tartományt; az 1 mm²-es érvéghüvely konkrét alkalmazását gyártóval kell tisztázni. |
| Kódolás és hibás bekötés | Változtatható kódolás és csavarodás elleni védelem szerepel, ugyanakkor a „Védelem hibás bekötés ellen” mező értéke „Nincs”. A kódolás nem helyettesíti a helyes huzalozást. |

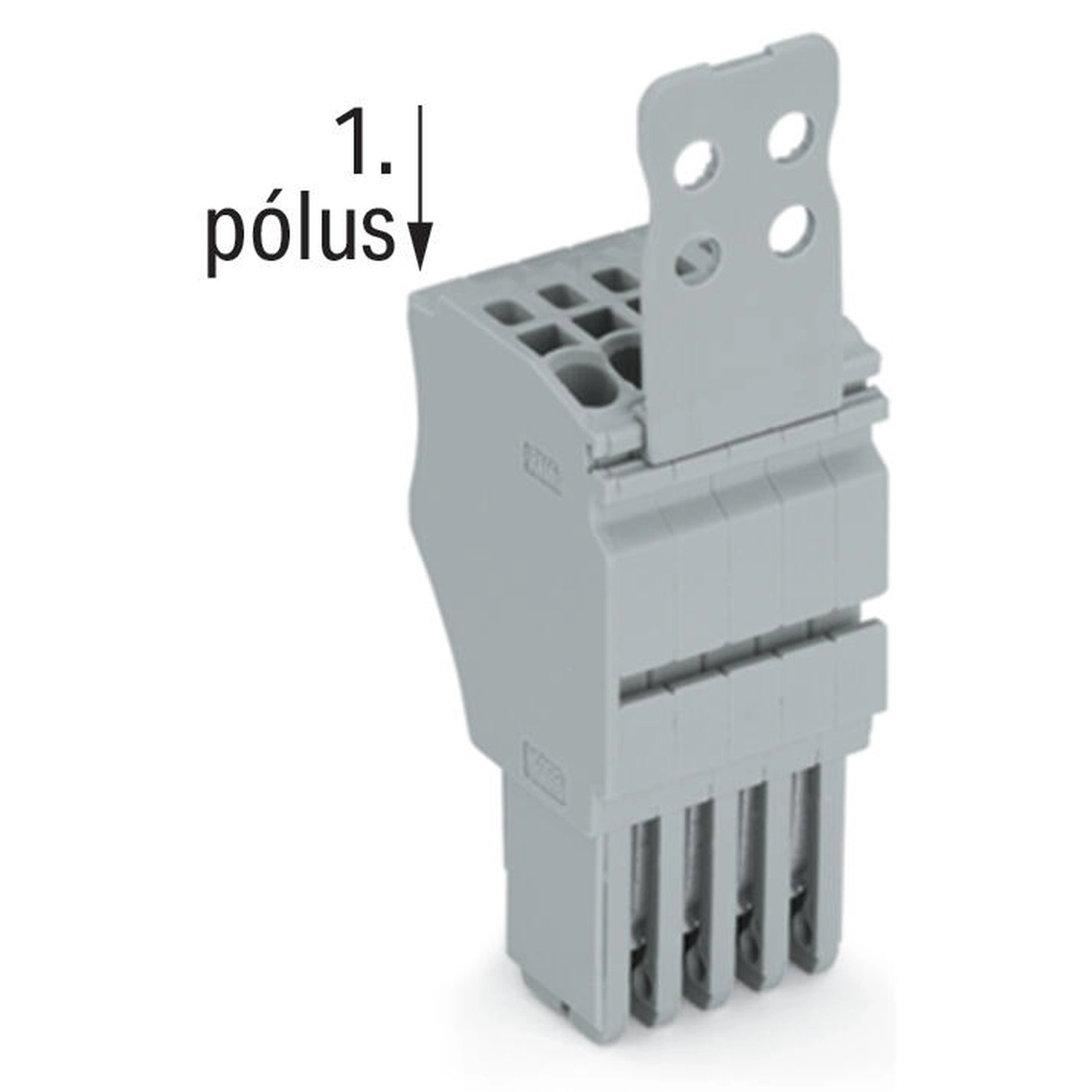

| Termékfotó és családábra | A fotó „Az ábrához hasonlóan” jelölésű. A kódolást bemutató többpólusú összeállítás szemléltető családpélda; a saját csatlakozó kétpólusú. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN 60947; NTR NL7617 |
|---|---|
| UL | UL 1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 216-241 | Szigetelt érvéghüvely; 0,5 mm² / AWG 20; ónozott réz; gáztömör rögzítés; DIN 46228-4/09.90; fehér |
|---|---|
| 216-242 | Szigetelt érvéghüvely; 0,75 mm² / AWG 18; ónozott réz; gáztömör rögzítés; DIN 46228-4/09.90; szürke |
| 216-243 | Szigetelt érvéghüvely; 1 mm² / AWG 18; ónozott réz; gáztömör rögzítés; DIN 46228-4/09.90; piros; a saját 0,75 mm²-es határhoz lásd az alkalmazási feltételt |
| 210-719 | Működtetőszerszám; 2,5×0,4 mm penge; részben szigetelt szár |
| 210-648 | Működtetőszerszám; 2,5×0,4 mm penge; részben szigetelt, döntött, rövid szár |
| 210-647 | Működtetőszerszám; 2,5×0,4 mm penge; részben szigetelt szár; többszínű |
| 2000-115 | Sárga figyelmeztető fedél 5 sorkapocshoz; fekete villámjellel |
| 2009-113 | WMB Inline; Smart Printerhez; 2300 db/tekercs; üres, bepattintható, fehér |
| 793-3501 | WMB jelölőkártya; kártyaként; üres, bepattintható, fehér |
| 210-833 | Öntapadó, fehér jelölőszalag; 25 m/tekercs; 6 mm széles; üres |
| 2009-110 | Smart Printer jelölőszalag; tekercses, nem nyújtható; üres, bepattintható, fehér |
| 210-831 | Öntapadó, fehér jelölőszalag; tekercses; 2,3 mm széles; üres |
| 210-832 | Öntapadó, fehér jelölőszalag; tekercses; 3 mm széles; üres |
| 210-834 | Öntapadó, fehér jelölőszalag; tekercses; 5 mm széles; üres |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-rendszer) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2020-102/132-000 1 vezetékes anyacsatlakozó, Push-in CAGE CLAMP®, 1,5 mm², 3,5 mm lábtávolság, 2 pólusú, Tehermentesítő lap, szürke használati útmutató
Biztonság és véglap
| Feszültség és terhelés | Az EN 61984 szerint az árammegszakítóval nem rendelkező dugaszolható csatlakozót feszültség, illetve terhelés alatt csatlakoztatni vagy bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alapsorkapocshoz megfelelő véglapot kell használni. |
Az alapsorkapocs kódolása
1
Helyezd a kódolólábat a megfelelő nyílásba, majd csavard le.
Az anyacsatlakozó kódolása és csatlakoztatása
1
Megfelelő szerszámmal távolítsd el a kódolólábat az anyacsatlakozón.
2
Helyezd a kódolt anyacsatlakozót az X-COM S-SYSTEM összeszerelt sorkapocsrendszerébe.
A vezeték megengedett adatai
| Tömör vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
|---|---|
| Tömör vezeték, közvetlen push-in bekötéssel | 0,5 … 1,5 mm² / 20 … 16 AWG |
| Finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,14 … 0,75 mm² / 24 … 18 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel és push-in bekötéssel | 0,5 … 0,75 mm² / 20 … 18 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
A közvetlen push-in tartomány és az érvéghüvelyes vezeték határa külön adat.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
