Wago 2020-104/133-000 anyacsatlakozó, 4 pólusú, 1,5 mm², szürke
RRP:1 864 Ft/db
1 575 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 432 Ft/db
nettó 1 128 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 2020-as sorozat, Push-in CAGE CLAMP®. A Wago 2020-104/133-000 anyacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldást nyújt minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 14,7 × 59 × 22,4 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Legfeljebb 4 potenciál egyszerű csatlakoztatása. Az anyacsatlakozó/aljzat kezelőszerszámmal működtethető. A tehermentesítő lap védi a csatlakoztatott vezetőket, és megkönnyíti a kábelek kezelését. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés. Kompakt méretek. 4 csatlakozási pont.
A Wago 2020-104/133-000 szürke, 4 pólusú X-COM®S anyacsatlakozó Push-in CAGE CLAMP® csatlakozással és tehermentesítő lappal készül. A 3,5 mm-es osztású kivitel 4 csatlakozási pontot és 4 potenciált biztosít. A csupaszolási hossz 9–11 mm; a vezetőtípusonként eltérő csatlakozási tartományokat külön táblázat mutatja.
Villamos névleges adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 13,5 A |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs érték megadva |
| UL1059; B, C és D felhasználási csoport | Mindhárom csoportban 300 V; 15 A |
| CSA22.2 No.158; B, C és D felhasználási csoport | Mindhárom csoportban 300 V; 10 A |
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Pólusszám | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a csatlakozástechnikai táblázatban | 1 mm² |
| Keresztmetszet a termékmegnevezésben | 1,5 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték push-in bekötéssel | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb push-in keresztmetszet feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in bekötéssel; külön alsó határ nincs megadva. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Tehermentesítő | Tehermentesítő lap |
| Jelölési szint | Oldalsó jelölés |
Biztonsági és beépítési feltételek
| Csatlakoztatás és bontás | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozókat feszültség, illetve terhelés alatt tilos csatlakoztatni vagy bontani. |
|---|---|
| Véglap | Az alap sorkapocshoz minden egyes anyacsatlakozó dugó után megfelelő véglapot kell használni. |
Keresztmetszetek és alkalmazási határok
| A megnevezés és a névleges érték eltérése | A megnevezésben 1,5 mm² szerepel, a csatlakozástechnikai táblázat névleges értéke 1 mm². A beköthető vezeték tényleges határait a vezetőtípusonként megadott tartományok határozzák meg. |
|---|---|
| Érvéghüvelyes csatlakozás határa | Szigetelt érvéghüvellyel legfeljebb 0,75 mm²; push-in bekötéssel 0,5–0,75 mm². Az opcionális tartozékok között szereplő 216-243 1 mm²-es érvéghüvely felsorolása nem bővíti ezeket a csatlakozási határokat. |
Méretek
| Szélesség | 14,7 mm / 0,579 inch |
|---|---|
| Magasság | 59 mm / 2,323 inch |
| Mélység | 22,4 mm / 0,882 inch |
| Modulszélesség | 3,5 mm / 0,138 inch |
| Lábtávolság a termékmegnevezésben | 3,5 mm |

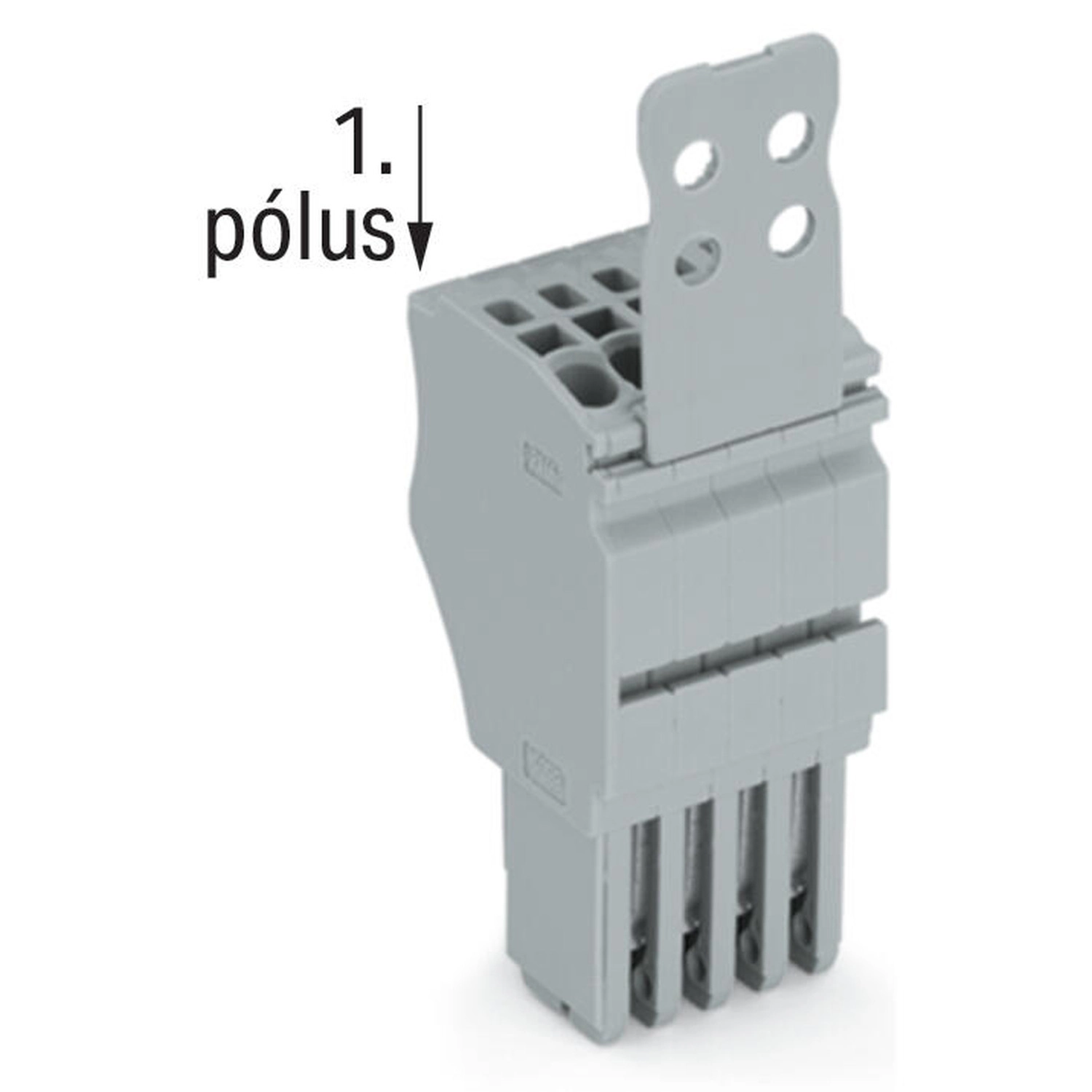

| Ábrán jelölt pólus | Az 1. pólus helye külön jelölt; az ábra a termékhez hasonló kialakítást mutat. |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,16 MJ |
| Tömeg | 9,7 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA; DEKRA Certification B.V. | EN60947; NTR NL7617 |
|---|---|
| UL; UL International Germany GmbH | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
|---|---|
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; 25 m tekercsen; 5 mm széles; üres; Öntapadó; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–11 mm.
Mekkora vezeték csatlakoztatható szigetelt érvéghüvellyel?
0,14–0,75 mm² / 24–18 AWG; push-in bekötéssel 0,5–0,75 mm² / 20–18 AWG.
Milyen véglap szükséges?
Az alap sorkapocshoz minden egyes anyacsatlakozó dugó után megfelelő véglapot kell használni.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2020-104/133-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,63 g/db
Cikkszám
4050821092261
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2020-104/133-000 anyacsatlakozó, 4 pólusú, 1,5 mm², szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2020-104/133-000 |
| GTIN / EAN | 4050821092261 |
| Terméktípus | X-COM®S egyvezetékes anyacsatlakozó |
Villamos névleges adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 13,5 A |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs érték megadva |
| UL1059; B, C és D felhasználási csoport | Mindhárom csoportban 300 V; 15 A |
| CSA22.2 No.158; B, C és D felhasználási csoport | Mindhárom csoportban 300 V; 10 A |
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Pólusszám | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a csatlakozástechnikai táblázatban | 1 mm² |
| Keresztmetszet a termékmegnevezésben | 1,5 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték push-in bekötéssel | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb push-in keresztmetszet feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in bekötéssel; külön alsó határ nincs megadva. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Tehermentesítő | Tehermentesítő lap |
| Jelölési szint | Oldalsó jelölés |
Biztonsági és beépítési feltételek
| Csatlakoztatás és bontás | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozókat feszültség, illetve terhelés alatt tilos csatlakoztatni vagy bontani. |
|---|---|
| Véglap | Az alap sorkapocshoz minden egyes anyacsatlakozó dugó után megfelelő véglapot kell használni. |
Keresztmetszetek és alkalmazási határok
| A megnevezés és a névleges érték eltérése | A megnevezésben 1,5 mm² szerepel, a csatlakozástechnikai táblázat névleges értéke 1 mm². A beköthető vezeték tényleges határait a vezetőtípusonként megadott tartományok határozzák meg. |
|---|---|
| Érvéghüvelyes csatlakozás határa | Szigetelt érvéghüvellyel legfeljebb 0,75 mm²; push-in bekötéssel 0,5–0,75 mm². Az opcionális tartozékok között szereplő 216-243 1 mm²-es érvéghüvely felsorolása nem bővíti ezeket a csatlakozási határokat. |
Méretek
| Szélesség | 14,7 mm / 0,579 inch |
|---|---|
| Magasság | 59 mm / 2,323 inch |
| Mélység | 22,4 mm / 0,882 inch |
| Modulszélesség | 3,5 mm / 0,138 inch |
| Lábtávolság a termékmegnevezésben | 3,5 mm |
| Ábrán jelölt pólus | Az 1. pólus helye külön jelölt; az ábra a termékhez hasonló kialakítást mutat. |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,16 MJ |
| Tömeg | 9,7 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA; DEKRA Certification B.V. | EN60947; NTR NL7617 |
|---|---|
| UL; UL International Germany GmbH | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
|---|---|
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; 25 m tekercsen; 5 mm széles; üres; Öntapadó; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2020-104/133-000 anyacsatlakozó, 4 pólusú, 1,5 mm², szürke használati útmutató
Biztonsági feltételek
| Csatlakoztatás és bontás | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozókat feszültség, illetve terhelés alatt tilos csatlakoztatni vagy bontani. |
|---|---|
| Véglap | Az alap sorkapocshoz minden egyes anyacsatlakozó dugó után megfelelő véglapot kell használni. |
Vezeték előkészítése és csatlakozási határok
A csupaszolási hossz 9–11 mm. Rézvezető használható: tömör és finom elemi szálas kivitelből 0,14–1,5 mm² / 24–16 AWG. Közvetlen push-in bekötéssel tömör vezetékből 0,5–1,5 mm² / 20–16 AWG, érvéghüvelyes finom elemi szálas vezetékből 0,5–0,75 mm² / 20–18 AWG csatlakoztatható. Szigetelt érvéghüvellyel a tartomány 0,14–0,75 mm² / 24–18 AWG. A működtetéshez működtetőszerszám tartozik.
Sorkapocsrendszer kódolása
Helyezd a kódolólábat a megfelelő nyílásba, és csavard le.
Anyacsatlakozó kódolása és behelyezése
1
Az anyacsatlakozó kódolólábát megfelelő szerszámmal távolítsd el.
2
Helyezd a kódolt anyacsatlakozót az összeállított X-COM®S-SYSTEM sorkapocsrendszerbe.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
