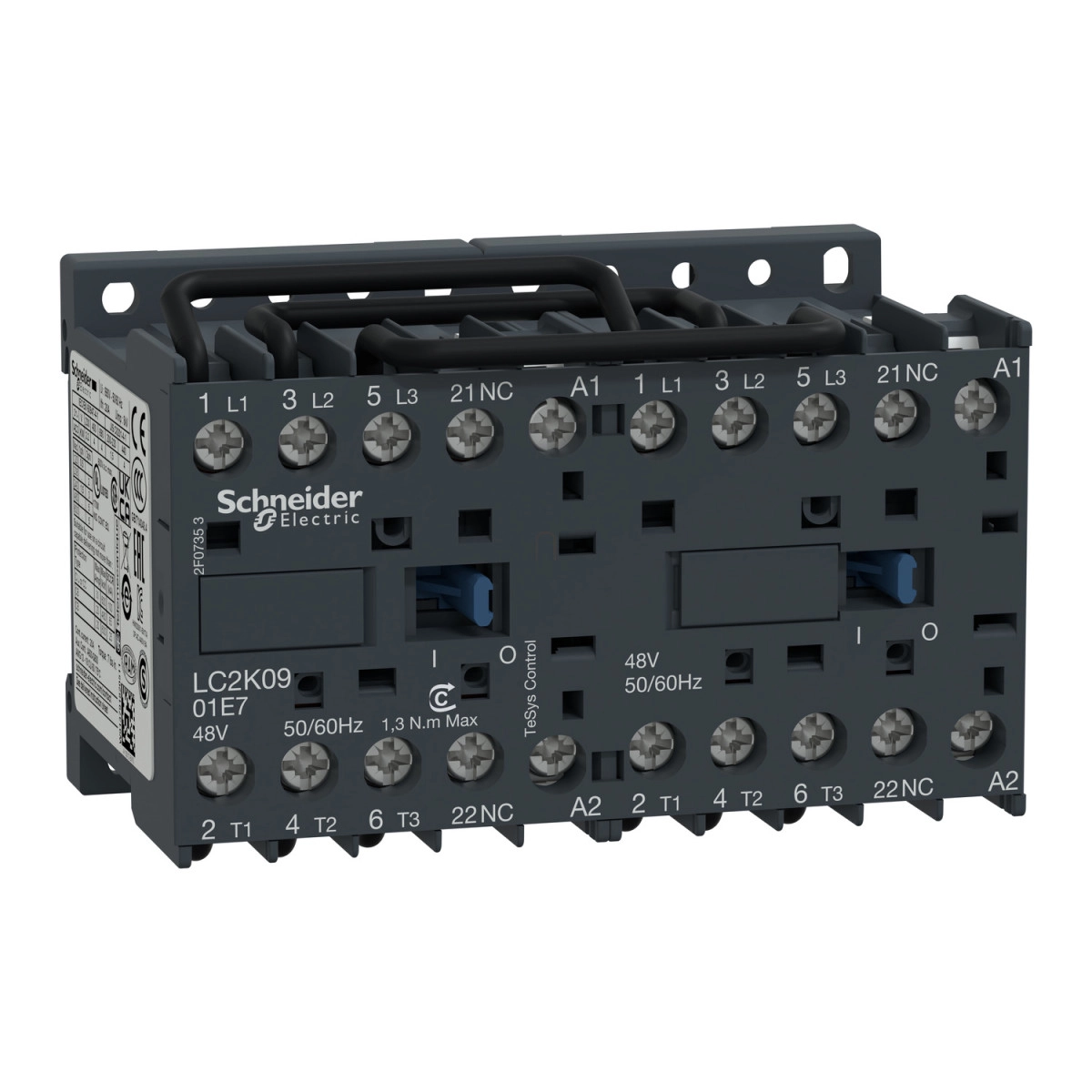

A Schneider Electric TeSys K LC2K0901U7 irányváltó mágneskapcsoló egy kompakt, sokoldalú és megbízható ipari kapcsolóeszköz, amely elsősorban motorirányítási alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú, előszerelt reversing mágneskapcsoló különösen alkalmas olyan környezetekben, ahol a motorok forgásirányának váltására van szükség, miközben minimális helyet foglal el a kapcsolószekrényben.
A TeSys K sorozat ezen tagja 9A névleges üzemi árammal rendelkezik AC-3/AC-3e kategóriában 440V-ig, valamint 20A AC-1 alkalmazásban 690V-ig. A termék 230-240V AC 50/60 Hz vezérlőtekerccsel van ellátva, így kompatibilis a legtöbb ipari vezérlőrendszerrel. Az LC2K0901U7 egy beépített 1NC (1 nyitó) segédérintkezőt tartalmaz, amely lehetővé teszi a mágneskapcsoló állapotának visszajelzését a vezérlőrendszer felé. Az eszköz előszerelt reversing power busbar-ral rendelkezik, ami jelentősen megkönnyíti és gyorsabbá teszi a telepítést.
Motor teljesítmény szempontjából ez a mágneskapcsoló 2,2 kW-os motorokhoz alkalmas 220-230V AC hálózaton, illetve 4 kW-os motorokhoz 380-415V AC, valamint 440/690V AC hálózatokon. Az eszköz kiváló elektromos tulajdonságokkal büszkélkedhet: 8 kV lökőfeszültség-állóság, III. túlfeszültség kategória, és 110A bekapcsolási áram. Kapcsolási képesség tekintetében 110A-t biztosít 220-230V-on, 380-400V-on, 415V-on és 440V-on, 80A-t 500V-on, valamint 70A-t 660-690V-on az IEC 60947 szabványnak megfelelően. Az eszköz mechanikai élettartama 5 millió kapcsolási ciklus, elektromos élettartama pedig AC-3 kategóriában 1,3 millió ciklus 9A 440V-ig.
A LC2K0901U7 kompakt méretekkel (58mm magasság, 90mm szélesség, 57mm mélység) rendelkezik, így helytakarékos megoldást biztosít. Csavaros csatlakozókkal van felszerelve, amelyek 1,5-4 mm² tömör vezetékhez, 0,75-4 mm² sodrott vezetékhez kábelvég nélkül, valamint 0,34-2,5 mm² sodrott vezetékhez kábelvéggel használhatók. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1. A termék rendelkezik CB, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal is, ami globális felhasználhatóságot biztosít. Az LC2K0901U7 IP20-as védelemmel rendelkezik a VDE 0106 szabvány szerint, és -25°C és +50°C közötti üzemi hőmérséklet-tartományban használható.
Schneider Electric TeSys K - LC2K0901U7 - Irányváltó mágneskapcsoló 9A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Sorozat: TeSys
Terméknév: TeSys K
Termék vagy komponens típus: Irányváltó mágneskapcsoló
Rövid terméknév: LC2K
Eszköz alkalmazás: Vezérlés
Kontaktor alkalmazás: Ohmos terhelés, Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz kialakítás: Előszerelt irányváltó power busbar-ral
Műszaki adatok
Pólusok leírása: 3P
Erőátviteli pólusok: 3 NO
Névleges üzemi feszültség [Ue]: Erőátviteli áramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 9 A (at <60 °C) <= 440 V AC AC-3 erőátviteli áramkörhöz, 9 A (at <60 °C) <= 440 V AC AC-3e erőátviteli áramkörhöz, 20 A (at <60 °C) <= 690 V AC AC-1 erőátviteli áramkörhöz
Motor teljesítmény kW: 2,2 kW 220...230 V AC 50/60 Hz, 4 kW 380...415 V AC 50/60 Hz, 4 kW 440/690 V AC 50/60 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 230...240 V AC 50/60 Hz
Segédérintkező összetétel: 1 NC
Névleges impulzus tartófeszültség [Uimp]: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegőben termikus áram [Ith]: 20 A (60 °C) erőátviteli áramkörhöz, 10 A (50 °C) jelzőáramkörhöz
Irms névleges bekapcsolási képesség: 110 A AC erőátviteli áramkörhöz IEC 60947 szerint, 110 A AC jelzőáramkörhöz IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Telepítés és csatlakoztatás
Rögzítési mód: Sín, Lemez
Csatlakozások - terminálok: Csavaros szorító terminálok 1 kábel(ek) 1,5...4 mm² tömör, Csavaros szorító terminálok 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros szorító terminálok 1 kábel(ek) 0,34...2,5 mm² rugalmas kábelvéggel, Csavaros szorító terminálok 2 kábel(ek) 1,5...4 mm² tömör, Csavaros szorító terminálok 2 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros szorító terminálok 2 kábel(ek) 0,34...1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 0,8...1,3 N.m - csavaros szorító terminálokon
Mechanikai jellemzők
Mechanikai élettartam: 5 millió ciklus
Maximális működtetési gyakoriság: 3600 ciklus/óra
Működési idő: 10...20 ms tekercs gerjesztés és NO záródás, 10...20 ms tekercs gerjesztés megszűnés és NO nyitás
Reteszelés típusa: Mechanikai
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 VDE 0106 szerint
Védelmi kezelés: TC IEC 60068 szerint, TC DIN 50016 szerint
Működési környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
