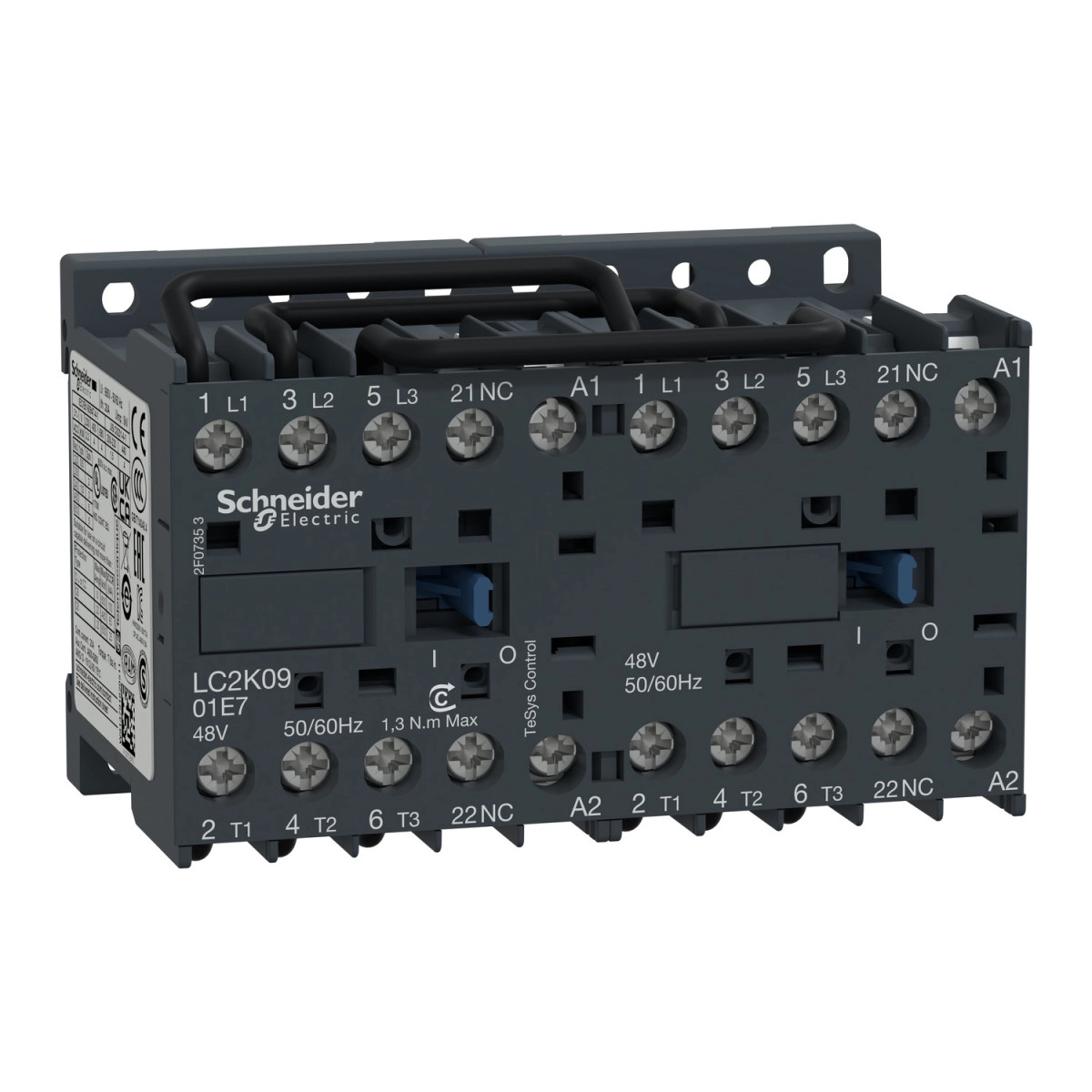

A Schneider Electric TeSys K sorozatú LC2K0901B7 irányváltó mágneskapcsoló egy kompakt, sokoldalú és megbízható kapcsolóelem, amely kifejezetten motorvezérlési alkalmazásokra lett tervezve. Ez a 3 pólusú eszköz előszerelt irányváltó tápbusszal rendelkezik, ami jelentősen megkönnyíti a telepítési folyamatot és csökkenti a rendszer kiépítéséhez szükséges időt.
A TeSys K családba tartozó LC2K0901B7 mágneskapcsoló 9 amper névleges üzemi áramerősséggel rendelkezik AC-3 és AC-3e kategóriában, maximum 440 V feszültségig. AC-1 kategóriában, ohmos terheléseknél akár 20 amper áramot is képes kapcsolni 690 V-ig. Motorteljesítmény szempontjából 220-230 V-on 2,2 kW, 380-415 V-on és 440/690 V-on egyaránt 4 kW teljesítményű motorok vezérlésére alkalmas. A vezérlőkör 24 V AC feszültséggel működik, 50/60 Hz frekvencián, és az eszköz 1 NC (alaphelyzetben zárt) segédérintkezővel van felszerelve.
Az LC2K0901B7 irányváltó kontaktor kiemelkedő elektromos jellemzőkkel bír: 8 kV névleges lökőfeszültség-állóság, III. túlfeszültség kategória, valamint 110 A névleges záróképesség mind a főáramkörben, mind a jelzőáramkörben, az IEC 60947 szabványnak megfelelően. A termék rendkívül strapabíró, amit a 5 millió ciklusos mechanikai élettartam is bizonyít. A csatlakoztatás csavaros kapcsokkal történik, amelyek 1,5-4 mm² tömör vezetékek, 0,75-4 mm² hajlékony vezetékek (érvéghüvely nélkül), valamint 0,34-2,5 mm² hajlékony vezetékek (érvéghüvellyel) fogadására alkalmasak. A csatlakoztatáshoz 0,8-1,3 Nm meghúzási nyomaték szükséges.
A Schneider Electric TeSys K LC2K0901B7 irányváltó mágneskapcsoló működési hőmérséklet-tartománya -25 és +50 °C között van, tárolási hőmérséklete pedig -50 és +80 °C között. Védettsége IP20 a VDE 0106 szabványnak megfelelően. Kompakt méretének köszönhetően (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm) kiváló választás olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CB, CCC, UL, CSA, EAC, CE és UKCA minősítésekkel, ami biztosítja a különböző piacokon való alkalmazhatóságát és megfelelőségét.
Schneider Electric TeSys K - LC2K0901B7 - Irányváltó mágneskapcsoló 9A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Irányváltó mágneskapcsoló
Rövidnév: LC2K
Alkalmazás: Vezérlés, Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Kivitel: Előszerelt irányváltó tápbusszal
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítmény pólusok érintkező összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Főáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áramerősség [Ie]: 9 A (at <60 °C) <= 440 V AC AC-3 főáramkörnél, 9 A (at <60 °C) <= 440 V AC AC-3e főáramkörnél, 20 A (at <60 °C) <= 690 V AC AC-1 főáramkörnél
Motor teljesítmény: 2,2 kW 220...230 V AC 50/60 Hz, 4 kW 380...415 V AC 50/60 Hz, 4 kW 440/690 V AC 50/60 Hz
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültség [Uc]: 24 V AC 50/60 Hz
Segédérintkező összetétele: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn termikus áram [Ith]: 20 A (60 °C) főáramkör, 10 A (50 °C) jelzőáramkör
Teljesítmény adatok
Irms névleges záróképesség: 110 A AC főáramkör IEC 60947 szerint, 110 A AC jelzőáramkör IEC 60947 szerint
Névleges megszakítóképesség: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Névleges rövid idejű áramtűrés [Icw]: 90 A 50 °C - 1 s főáramkör, 85 A 50 °C - 5 s főáramkör, 80 A 50 °C - 10 s főáramkör, 60 A 50 °C - 30 s főáramkör, 45 A 50 °C - 1 min főáramkör, 40 A 50 °C - 3 min főáramkör, 20 A 50 °C - >= 15 min főáramkör
Kapcsolt biztosíték besorolás: 25 A gG <= 440 V főáramkörnél, 25 A aM főáramkörnél
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz főáramkörnél
Mechanikai jellemzők
Blokkolás típusa: Mechanikus
Rögzítési lehetőség: Sín, Lemez
Csatlakoztatás: Csavaros kapcsok 1 kábel 1,5...4 mm² tömör, Csavaros kapcsok 1 kábel 0,75...4 mm² hajlékony érvéghüvely nélkül, Csavaros kapcsok 1 kábel 0,34...2,5 mm² hajlékony érvéghüvellyel
Meghúzási nyomaték: 0,8...1,3 N.m
Működési idő: 10...20 ms tekercs gerjesztés és NO záródás, 10...20 ms tekercs gerjesztés megszűnése és NO nyitás
Mechanikai élettartam: 5 millió ciklus
Maximális működési gyakoriság: 3600 ciklus/óra
Környezeti feltételek
IP védettségi szint: IP20 VDE 0106 szerint
Védőkezelés: TC IEC 60068 szerint, TC DIN 50016 szerint
Működési környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemeltetési tengerszint feletti magasság: 2000 m teljesítménycsökkenés nélkül
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Méretek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
