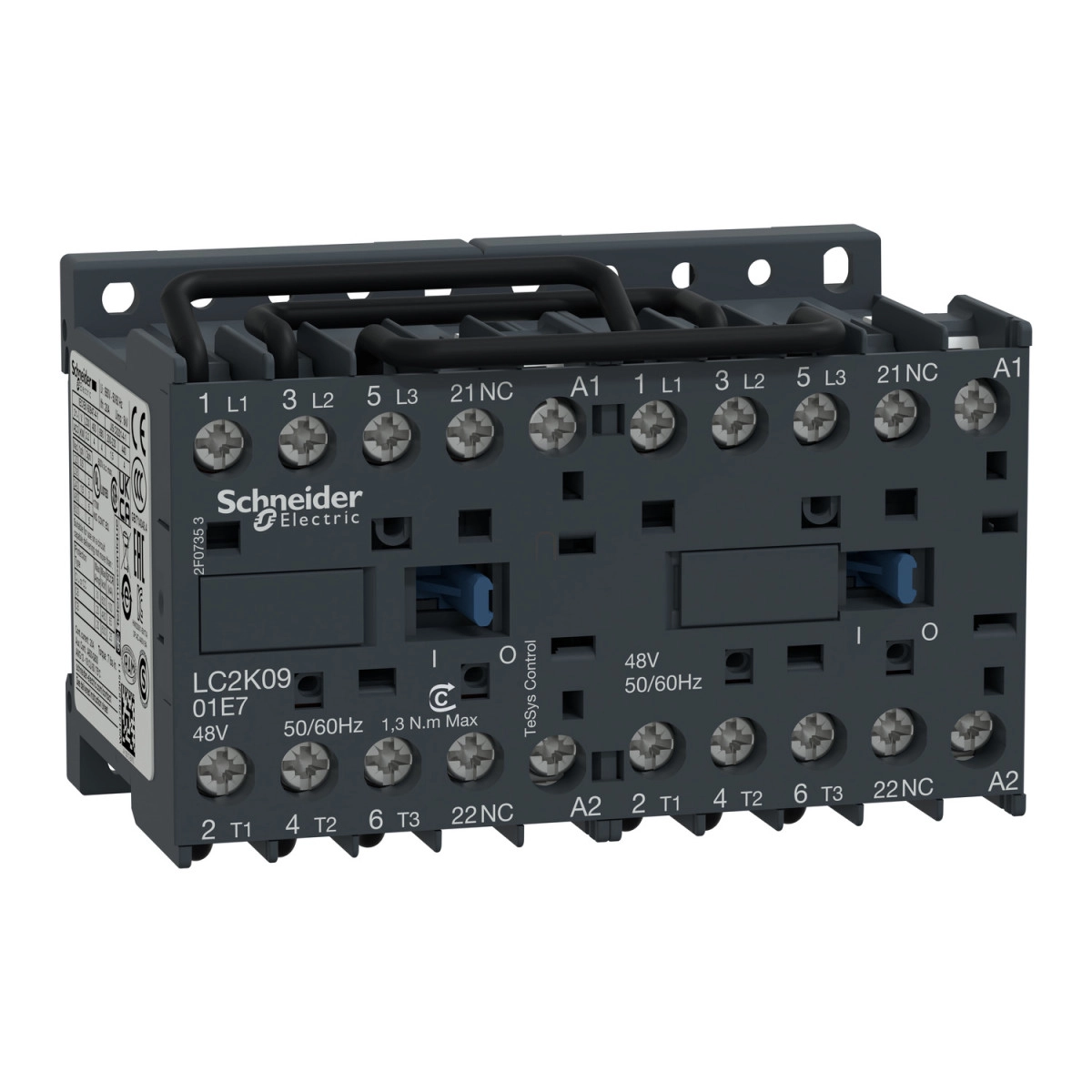

A Schneider Electric TeSys K sorozatú LC2K0901F7 irányváltó mágneskapcsolója egy kiváló minőségű, kompakt méretű ipari vezérlőeszköz, amely elsősorban motorok vezérlésére és irányváltására szolgál. Ez a 3 pólusú, előre összeszerelt mágneskapcsoló 110V AC 50/60 Hz vezérlőfeszültséggel rendelkezik, és csavaros csatlakozókkal van ellátva a gyors és megbízható bekötés érdekében.
Az LC2K0901F7 modell különlegessége, hogy előre összeszerelt irányváltó áramvezető sínekkel rendelkezik, ami jelentősen megkönnyíti a telepítést és csökkenti a szerelési időt. A készülék 9A névleges üzemi árammal működik AC-3 és AC-3e kategóriában 440V-ig, valamint 20A áramerősséggel AC-1 kategóriában 690V-ig. Motorvezérlésre különösen alkalmas, 2,2 kW teljesítményig 220-230V AC hálózaton, illetve 4 kW teljesítményig 380-415V AC és 440/690V AC hálózatokon egyaránt. A kontaktor 3 NO (záró) érintkezőt tartalmaz az erőátviteli körben, valamint 1 NC (nyitó) segédérintkezőt a jelzőkörben.
A TeSys K sorozat kiemelkedő jellemzői közé tartozik a rugalmasság, a biztonság és a kompakt méret. A szélessége mindössze 90 mm, magassága 58 mm, mélysége pedig 57 mm, így akár 50%-kal kevesebb helyet foglal el az elosztószekrényekben a hagyományos mágneskapcsolókhoz képest. A termék rendkívül robusztus kialakítású, IP20 védettséggel és kiváló mechanikai ellenállóképességgel rendelkezik. Az eszköz ellenáll a rázkódásnak és rezgésnek: zárt állapotban akár 4G, nyitott állapotban 2G erősségű rezgéseknek is képes ellenállni 5-300 Hz tartományban. A termék szigetelési feszültsége 690V az IEC szabvány szerint, impulzusfeszültség-állósága pedig 8 kV, III. túlfeszültségi kategóriával.
Az LC2K0901F7 modell számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1. Rendelkezik CB, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal is, így világszerte alkalmazható ipari környezetben. A csatlakozásokhoz különféle vezeték-keresztmetszeteket fogad el: tömör vezetékekhez 1,5-4 mm², rugalmas vezetékekhez érvéghüvely nélkül 0,75-4 mm², érvéghüvellyel ellátott rugalmas vezetékekhez pedig 0,34-2,5 mm². A termék B10d biztonsági megbízhatósági szintje 1369863 ciklus névleges terhelésnél, illetve 20000000 ciklus mechanikai terhelésnél az EN/ISO 13849-1 szabvány szerint.
A TeSys K LC2K0901F7 mágneskapcsoló működési hőmérséklet-tartománya rendkívül széles: -25°C és +50°C között használható, tárolási hőmérséklet-tartománya pedig -50°C és +80°C között van. A maximális üzemeltetési tengerszint feletti magasság 2000 m teljesítménycsökkenés nélkül. Az irányváltó mágneskapcsoló mechanikai élettartama 5 millió kapcsolási ciklus, elektromos élettartama pedig 1,3 millió ciklus AC-3 és AC-3e kategóriában. Működési sebessége kiváló: mind a meghúzási, mind az elengedési idő mindössze 10-20 ms, és akár 3600 kapcsolás/óra maximális kapcsolási frekvenciát is képes kezelni.
Schneider Electric TeSys K - LC2K0901F7 - Irányváltó mágneskapcsoló 9A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék neve: TeSys K
Termék vagy komponens típusa: Irányváltó mágneskapcsoló
Eszköz rövid neve: LC2K
Eszköz alkalmazása: Vezérlés
Mágneskapcsoló alkalmazása: Ohmos terhelés, Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz bemutatása: Előre összeszerelt irányváltó áramvezető sínnel
Műszaki paraméterek
Pólusok leírása: 3P
Erőátviteli pólus érintkező összetétele: 3 NO
Névleges üzemi feszültség: Erőátviteli áramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 9 A (60 °C alatt) <= 440 V AC AC-3 erőátviteli áramkörnél, 9 A (60 °C alatt) <= 440 V AC AC-3e erőátviteli áramkörnél, 20 A (60 °C alatt) <= 690 V AC AC-1 erőátviteli áramkörnél
Motor teljesítmény kW: 2,2 kW 220...230 V AC 50/60 Hz esetén, 4 kW 380...415 V AC 50/60 Hz esetén, 4 kW 440/690 V AC 50/60 Hz esetén
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 110 V AC 50/60 Hz
Segédérintkező összetétele: 1 NC
Névleges impulzus állófeszültség: 8 kV
Túlfeszültség kategória: III
Elektromos paraméterek
Hagyományos szabad levegőn terhelési hőáram: 20 A (60 °C) erőátviteli áramkörnél, 10 A (50 °C) jelzőáramkörnél
Irms névleges bekapcsolási képesség: 110 A AC erőátviteli áramkörnél IEC 60947 szerint, 110 A AC jelzőáramkörnél IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Névleges rövid idejű wihstand áram: 90 A 50 °C - 1 s erőátviteli áramkörnél, 85 A 50 °C - 5 s erőátviteli áramkörnél, 80 A 50 °C - 10 s erőátviteli áramkörnél
Társított biztosíték értéke: 25 A gG <= 440 V erőátviteli áramkörnél, 25 A aM erőátviteli áramkörnél, 10 A gG jelzőáramkörnél IEC 60947 szerint
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz erőátviteli áramkörnél
Névleges szigetelési feszültség: Erőátviteli áramkör: 690 V IEC 60947-4-1 szerint, Jelzőáramkör: 690 V IEC 60947-5-1 szerint
Mechanikai tulajdonságok
Elektromos élettartam: 1,3 millió ciklus 9 A AC-3 esetén Ue <= 440 V, 1,3 millió ciklus 9 A AC-3e esetén Ue <= 440 V, 0,16 millió ciklus 20 A AC-1 esetén Ue <= 690 V
Reteszelés típusa: Mechanikus
Rögzítési támogatás: Lemez, Sín
Csatlakozások - sorkapcsok: Csavaros szorítókapcsok 1 kábel(ek) 1,5...4 mm² tömör, Csavaros szorítókapcsok 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül
Meghúzási nyomaték: 0,8...1,3 N.m - csavaros szorítókapcsoknál
Működési idő: 10...20 ms tekercs gerjesztés és NO záródás, 10...20 ms tekercs gerjesztés-megszűnés és NO nyitás
Mechanikai élettartam: 5 millió ciklus
Maximális üzemeltetési sebesség: 3600 ciklus/óra
Környezeti feltételek
IP védettségi fokozat: IP20 a VDE 0106 szerint
Védőkezelés: TC az IEC 60068 szerint, TC a DIN 50016 szerint
Környezeti levegő hőmérséklet üzemeltetéshez: -25...50 °C
Környezeti levegő hőmérséklet tároláshoz: -50...80 °C
Üzemeltetési magasság: 2000 m teljesítménycsökkenés nélkül
