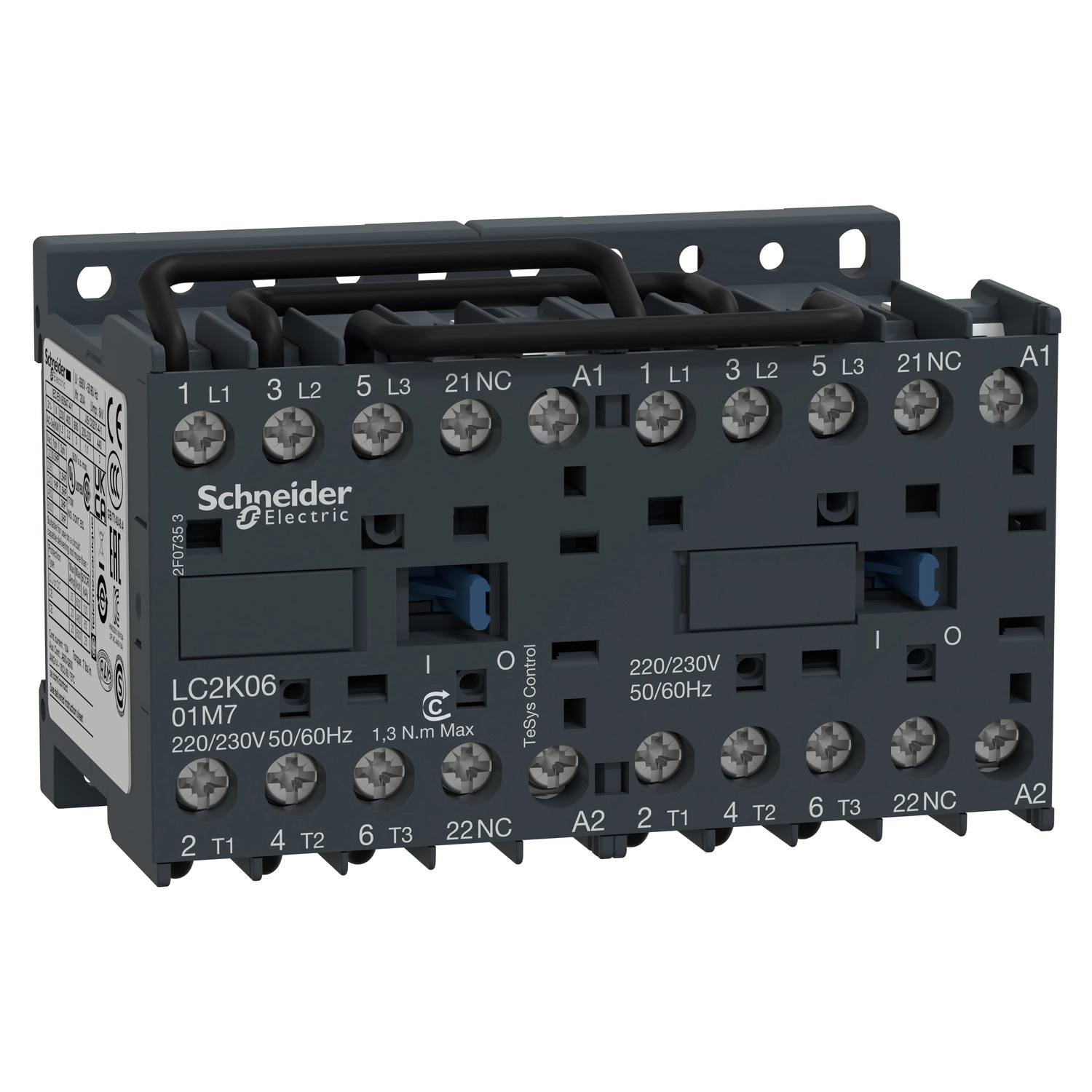

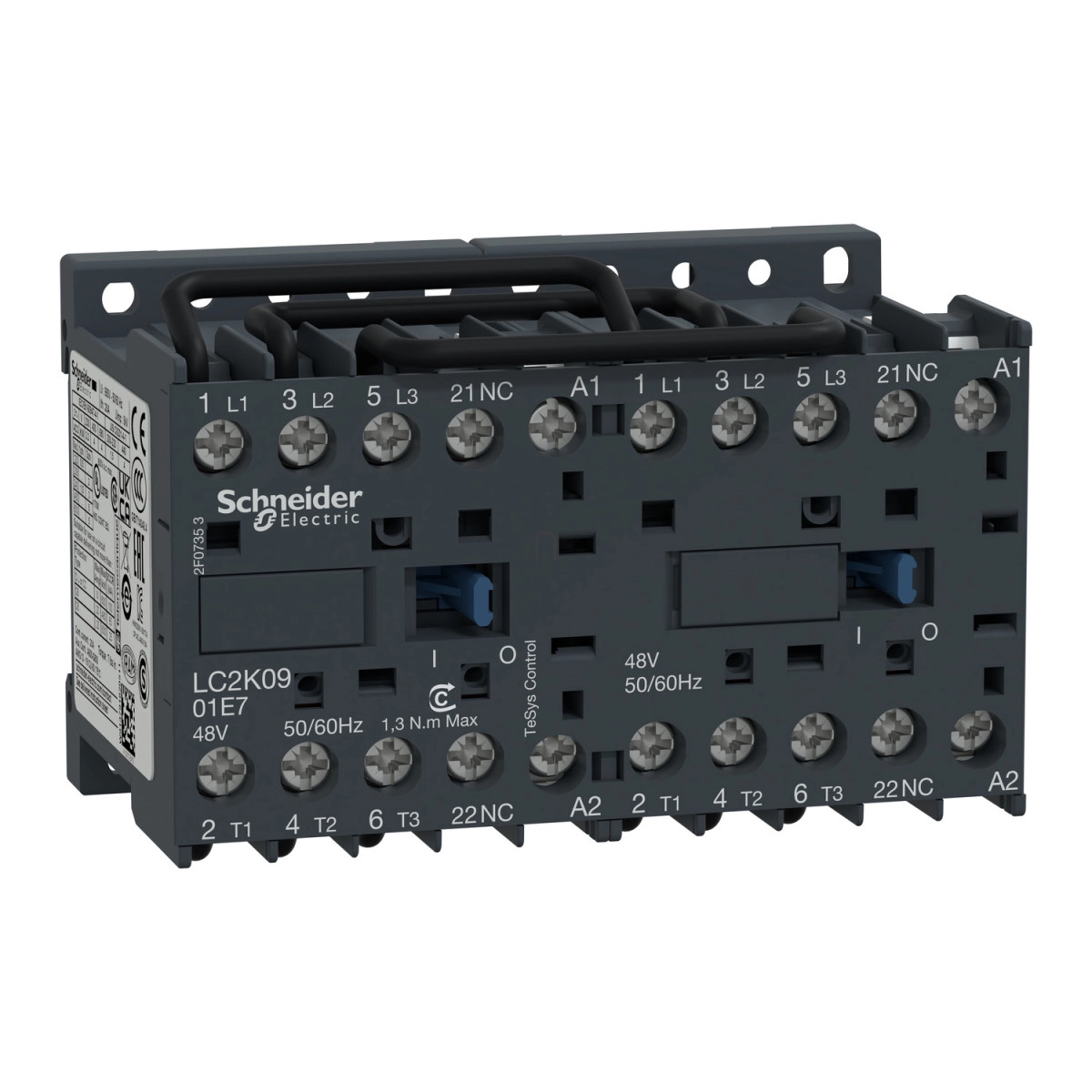

A Schneider Electric TeSys K sorozatába tartozó LC2K0901E7 irányváltó mágneskapcsoló egy kiváló minőségű ipari vezérlőelem, amely különösen alkalmas motorok irányváltásának megbízható vezérlésére. Ez a háromfázisú, kompakt kialakítású kontaktor előre összeszerelt irányváltó sínnel rendelkezik, ami jelentősen megkönnyíti és gyorsabbá teszi a telepítési folyamatot.
A TeSys K LC2K0901E7 modell 9A névleges üzemi árammal rendelkezik AC-3 és AC-3e alkalmazási kategóriákban 440V-ig, míg AC-1 kategóriában akár 20A terhelést is képes kapcsolni 690V-ig. A termék 3 záró (NO) teljesítmény érintkezővel és 1 nyitó (NC) segédérintkezővel van felszerelve. Vezérlőköre 48V AC 50/60 Hz feszültséggel működik, ami széles körű alkalmazást tesz lehetővé különböző ipari környezetekben. Motorteljesítmény szempontjából 2,2 kW-os motort képes kapcsolni 220-230V AC mellett, valamint 4 kW teljesítményű motorokat 380-415V AC, illetve 440/690V AC hálózatokon.
A készülék kiemelkedő műszaki paraméterekkel büszkélkedhet: 8 kV névleges lökőfeszültség-állóság, III-as túlfeszültség kategória, valamint 20A konvencionális hőáram szabad levegőn. Az LC2K0901E7 irányváltó mágneskapcsoló szilárd és megbízható kapcsolási teljesítményt nyújt, 110A bekapcsolási csúcsárammal, valamint részletes megszakítási kapacitással különböző feszültségszinteken az IEC 60947 szabvány szerint. A készülék rövididejű áramterhelhetősége is kimagasló, különböző időtartamokra meghatározott értékekkel, biztosítva a rugalmas felhasználhatóságot. A termék átlagos impedanciája mindössze 3 mOhm, ami rendkívül hatékony energiaátvitelt tesz lehetővé.
A Schneider Electric TeSys K LC2K0901E7 irányváltó mágneskapcsoló kiváló mechanikai és elektromos élettartammal rendelkezik: 5 millió mechanikai kapcsolási ciklus, valamint alkalmazási kategóriától függően 1,3 millió (AC-3 és AC-3e), 160 000 (AC-1), illetve 20 000 (AC-4) elektromos kapcsolási ciklus. Telepítése rendkívül rugalmas, sínre vagy lapra is szerelhető, csatlakoztatása csavaros kapcsokkal történik, amelyek 1 vagy 2 vezeték bekötését teszik lehetővé különböző keresztmetszetekben. A termék kompakt méretekkel rendelkezik: 58 mm magasság, 90 mm szélesség és 57 mm mélység, ami ideálissá teszi helytakarékos alkalmazásokhoz. Az IP20 védettségi fokozat és a TC védőkezelés biztosítja a megbízható működést különböző környezeti feltételek mellett, -25°C és +50°C közötti üzemi hőmérséklettartománnyal. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN/IEC 60947-4-1, UL, CSA, EAC és CE minősítéseket, biztosítva a globális felhasználhatóságot és a magas minőségi színvonalat.
Schneider Electric TeSys K - LC2K0901E7 - Irányváltó mágneskapcsoló 9A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék vagy komponens típusa: Irányváltó mágneskapcsoló
Eszköz rövid neve: LC2K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz felépítése: Előszerelt irányváltó sínnel
Műszaki adatok
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: 690 V AC 50/60 Hz
Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 9 A (at <60 °C) <= 440 V AC AC-3 teljesítmény áramkörhöz
9 A (at <60 °C) <= 440 V AC AC-3e teljesítmény áramkörhöz
20 A (at <60 °C) <= 690 V AC AC-1 teljesítmény áramkörhöz
Motorteljesítmény kW: 2.2 kW at 220...230 V AC 50/60 Hz
4 kW at 380...415 V AC 50/60 Hz
4 kW at 440/690 V AC 50/60 Hz
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültsége [Uc]: 48 V AC 50/60 Hz
Segédérintkező összetétele: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Elektromos jellemzők
Konvencionális hőáram szabad levegőn [Ith]: 20 A (60 °C) teljesítmény áramkörre
10 A (50 °C) jelzőáramkörre
Irms névleges bekapcsolási képesség: 110 A AC teljesítmény áramkörre (IEC 60947 szerint)
110 A AC jelzőáramkörre (IEC 60947 szerint)
Névleges megszakítóképesség: 110 A 220...230 V (IEC 60947 szerint)
110 A 380...400 V (IEC 60947 szerint)
110 A 415 V (IEC 60947 szerint)
110 A 440 V (IEC 60947 szerint)
80 A 500 V (IEC 60947 szerint)
70 A 660...690 V (IEC 60947 szerint)
Névleges rövididejű áram [Icw]: 90 A 50 °C - 1 s teljesítmény áramkörre
85 A 50 °C - 5 s teljesítmény áramkörre
80 A 50 °C - 10 s teljesítmény áramkörre
45 A 50 °C - 1 min teljesítmény áramkörre
40 A 50 °C - 3 min teljesítmény áramkörre
20 A 50 °C - >= 15 min teljesítmény áramkörre
Mechanikai jellemzők
Mechanikai élettartam: 5 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra
Reteszelés típusa: Mechanikus
Rögzítési mód: Sín, Lap
Méret és csatlakozás
Csatlakozások - sorkapcsok: Csavaros sorkapcsok különböző vezeték keresztmetszetekhez
Meghúzási nyomaték: 0,8...1,3 Nm
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Környezeti feltételek
IP védettségi fokozat: IP20 (VDE 0106 szerint)
Védőkezelés: TC (IEC 60068 szerint)
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m korlátozás nélkül
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
