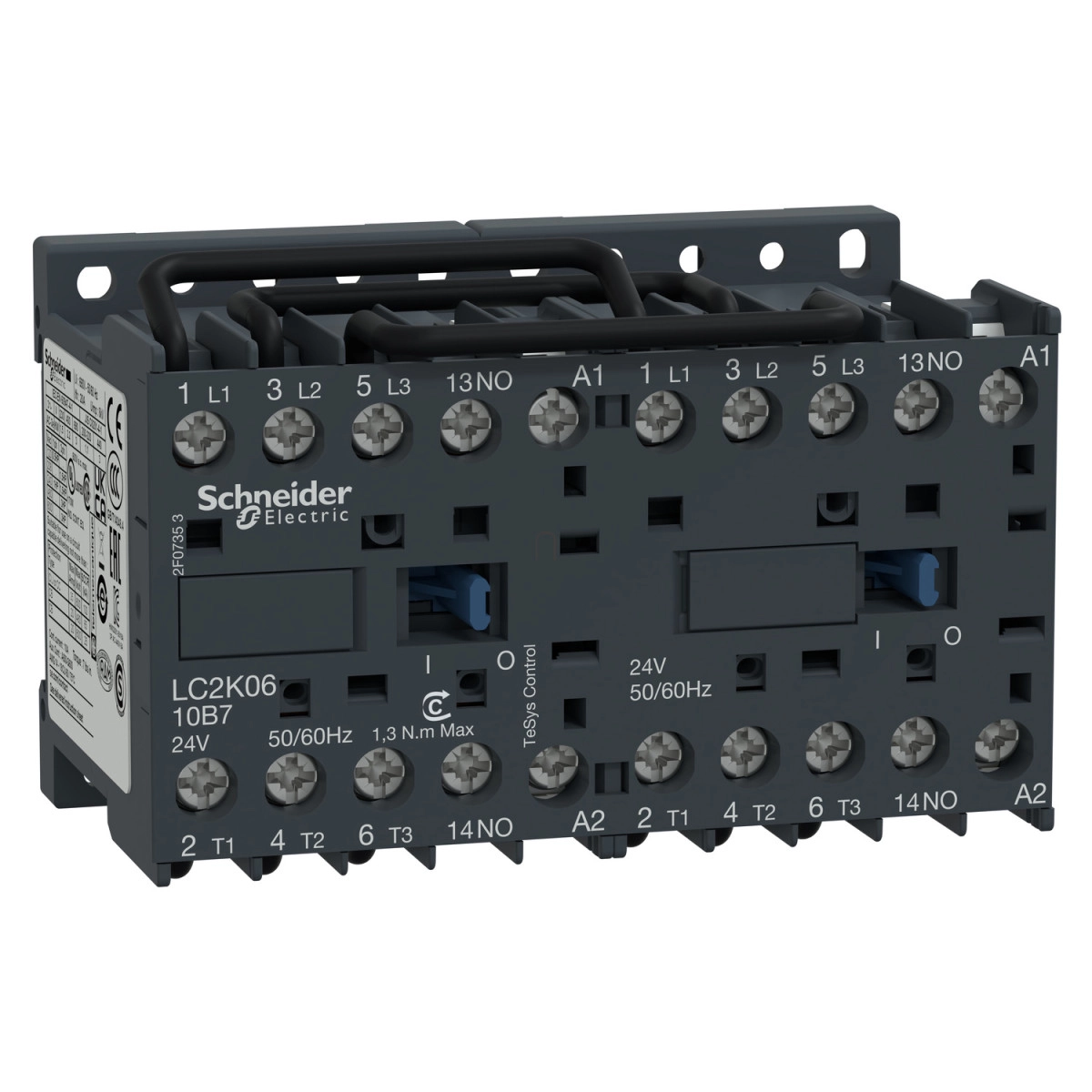

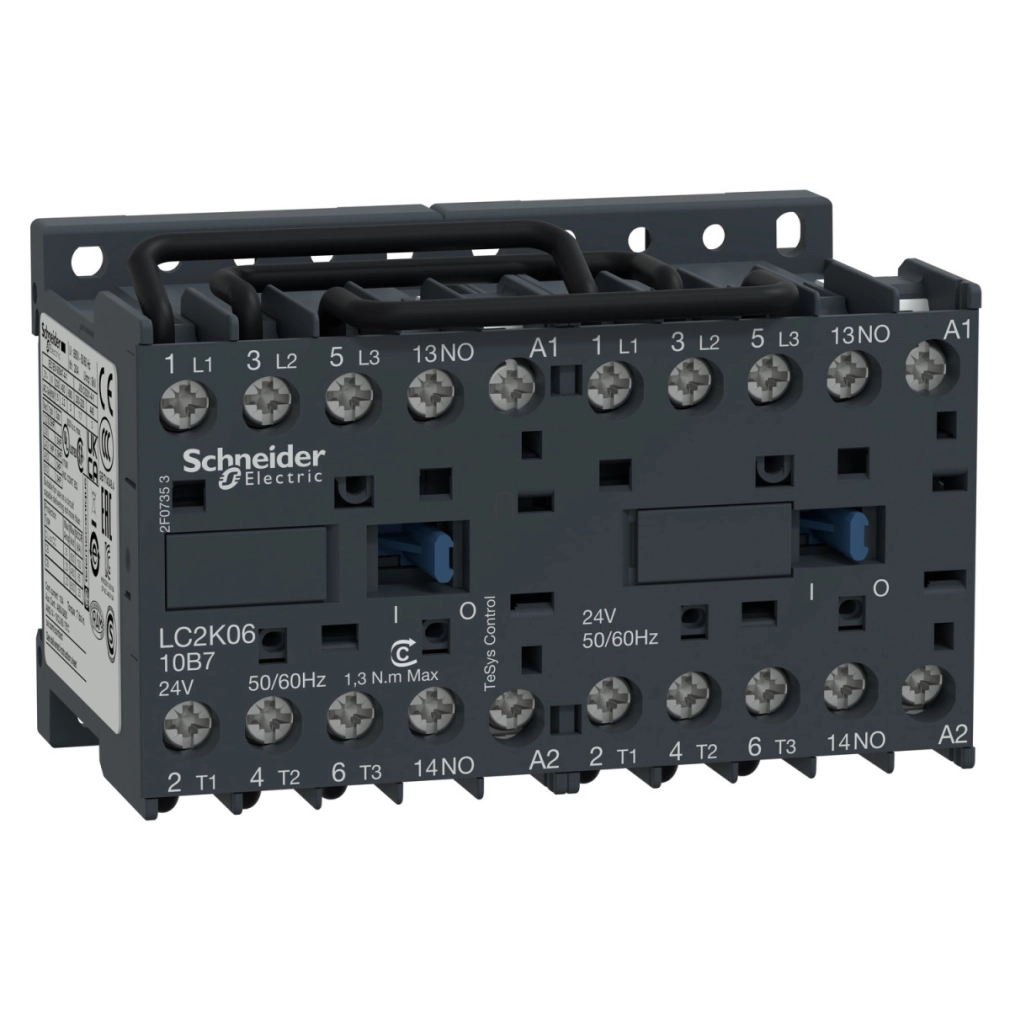

A Schneider Electric TeSys K sorozatú LC2K0610U7 irányváltó mágneskapcsoló egy professzionális, kompakt kialakítású ipari vezérlőeszköz, amely kifejezetten motorok irányváltásának vezérlésére lett tervezve. Ez a 3 pólusú mágneskapcsoló már előre összeszerelt formában érkezik, beépített irányváltó energiasínnel, így azonnal telepíthető és használható a megfelelő alkalmazási környezetben.
A termék kiváló műszaki paraméterekkel rendelkezik: 6 amper névleges üzemi árammal működik AC-3 és AC-3e felhasználási kategóriákban, maximum 440V AC feszültségen. Motoros alkalmazásokban 1,5 kW teljesítményig 220-230V AC esetén, 2,2 kW-ig 380-415V AC tartományban, valamint 3 kW-ig 440/690V AC feszültségnél használható hatékonyan. A vezérlőkör 230-240V AC 50/60 Hz tápfeszültséggel működik, és a készülék 1 NO (záró) segédérintkezővel van felszerelve. A mágneskapcsoló kiemelkedő elektromos tulajdonságai között említhető a 8 kV névleges impulzus állóképesség, a III-as túlfeszültség kategória és a 20A konvencionális szabad levegős hőáram 60°C-on az erőáramkörben.
Az LC2K0610U7 mágneskapcsoló imponáló mechanikai tulajdonságokkal is rendelkezik: kitűnő rázkódás- és vibrációállóságot biztosít, zárt állapotban akár 15G ütésállósággal az Y és Z tengelyen, valamint 4G vibrációállósággal 5-300 Hz tartományban. A kompakt méreteknek köszönhetően – 58 mm magasság, 90 mm szélesség, 57 mm mélység – helytakarékosan beépíthető a vezérlőszekrényekbe. A termék IP20 védettségi fokozattal rendelkezik a VDE 0106 szabvány szerint, így biztonságosan használható ipari környezetben.
A Schneider Electric TeSys K LC2K0610U7 irányváltó mágneskapcsoló széleskörű hőmérséklettartományban használható: -25°C és +50°C között üzemeltetési környezetben, és -50°C és +80°C között tárolható. Telepítése rugalmas, mivel mind sínre, mind pedig lapra szerelhető. A készülék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1 előírásoknak, és rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA minősítésekkel. A csatlakoztatás csavaros kapcsokkal történik, amelyek megfelelő meghúzási nyomatéka 0,8-1,3 Nm.
Schneider Electric TeSys K - LC2K0610U7 - Irányváltó mágneskapcsoló 6A, 1 záró, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típus: Irányváltó mágneskapcsoló
Rövid készüléknév: LC2K
Készülék alkalmazás: Vezérlés
Kontaktor alkalmazás: Motor vezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Készülék kialakítása: Előre összeszerelt irányváltó energiasínnel
Műszaki paraméterek
Pólusok leírása: 3P
Főáramköri érintkezők kialakítása: 3 NO
Névleges üzemi feszültség [Ue]: Főáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A (< 60°C-nál) maximum 440 V AC AC-3 főáramkörnél, 6 A (< 60°C-nál) maximum 440 V AC AC-3e főáramkörnél
Motor teljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz esetén, 2,2 kW 380...415 V AC 50/60 Hz esetén, 3 kW 440/690 V AC 50/60 Hz esetén
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége [Uc]: 230...240 V AC 50/60 Hz
Segédérintkezők kialakítása: 1 NO
Névleges lökőfeszültség állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegős hőáram [Ith]: 20 A (60°C-on) főáramkörnél, 10 A (50°C-on) jelzőáramkörnél
Kapcsolási jellemzők
Irms névleges bekapcsolási képesség: 110 A AC főáramkörnél az IEC 60947 szerint, 110 A AC jelzőáramkörnél az IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V-nál az IEC 60947 szerint, 110 A 380...400 V-nál az IEC 60947 szerint, 110 A 415 V-nál az IEC 60947 szerint, 110 A 440 V-nál az IEC 60947 szerint, 80 A 500 V-nál az IEC 60947 szerint, 70 A 660...690 V-nál az IEC 60947 szerint
Mechanikai adatok
Reteszelés típusa: Mechanikus
Rögzítési mód: Sín, Lap
IP védettségi fokozat: IP20 a VDE 0106 szerint
Működési hőmérséklettartomány: -25...50 °C
Tárolási hőmérséklettartomány: -50...80 °C
Üzemeltetési magasság: 2000 m korlátozás nélkül
Mechanikai élettartam: 5 millió ciklus
Maximális működési gyakoriság: 3600 ciklus/óra
Méretek és csatlakozás
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Csatlakozások: Csavaros kapcsok 1 kábel(ek) 1,5...4 mm² tömör, Csavaros kapcsok 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 0,34...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 0,8...1,3 Nm
