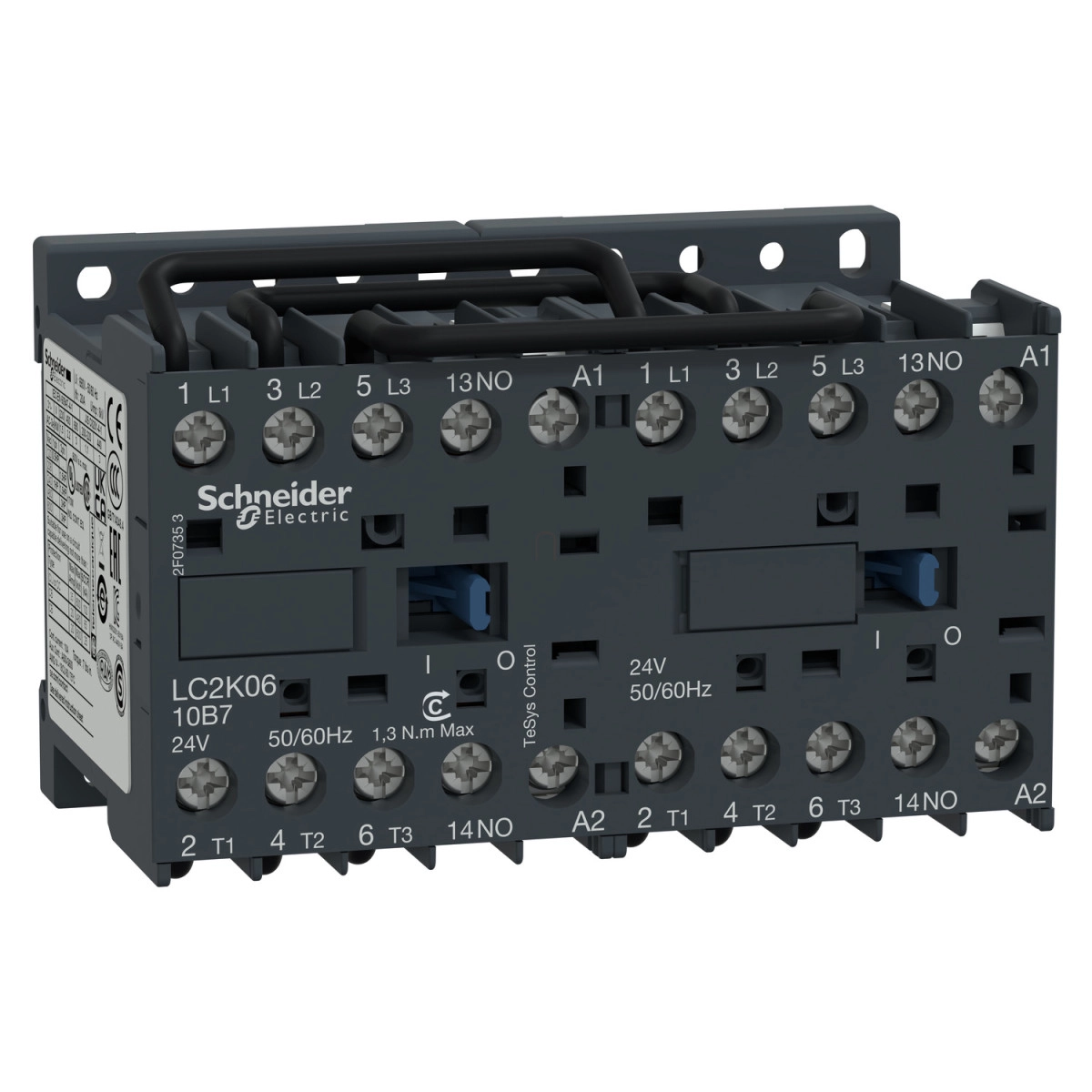

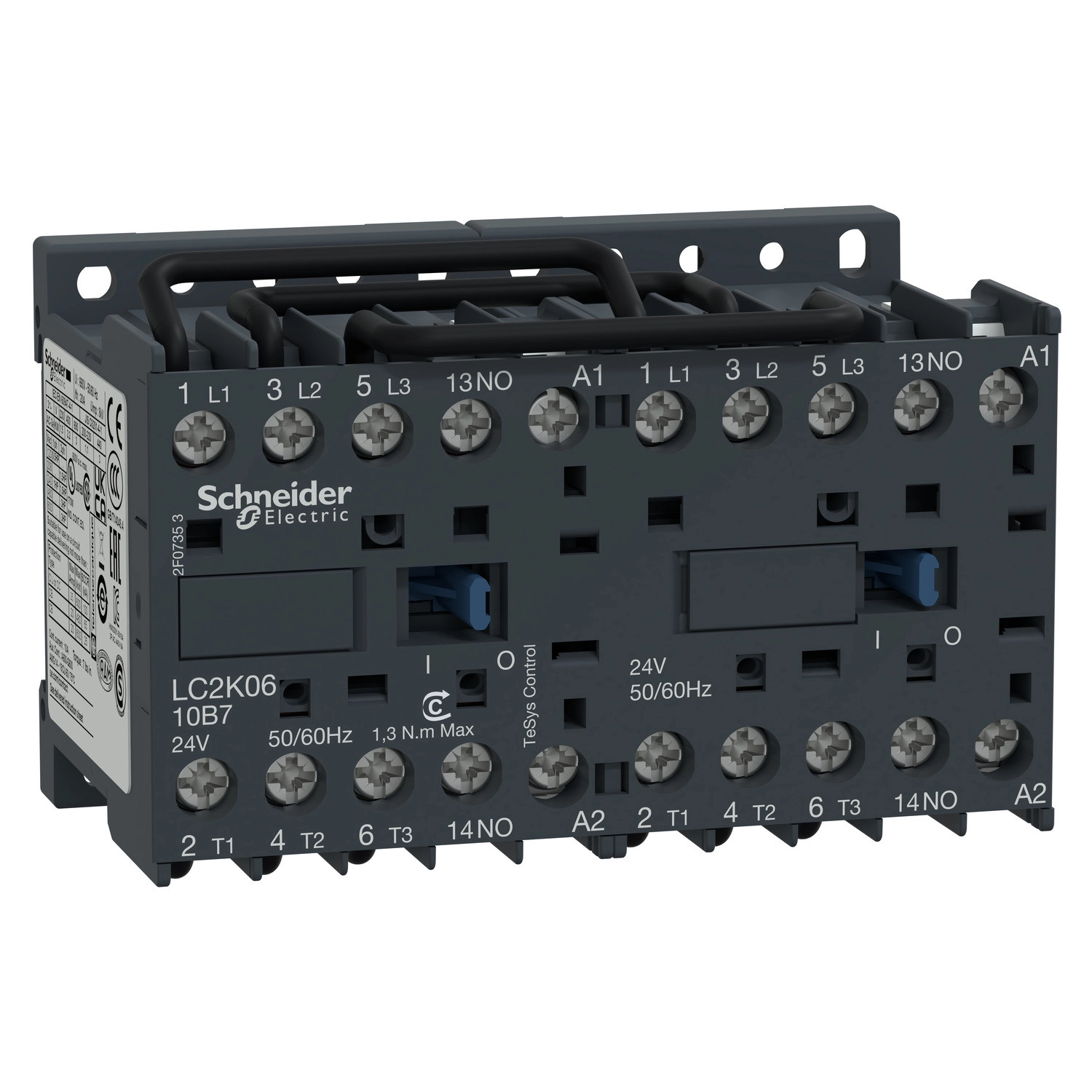

A Schneider Electric TeSys K sorozatú LC2K0610E7 irányváltó mágneskapcsoló egy kompakt, megbízható eszköz, amelyet kifejezetten motorvezérlési alkalmazásokhoz fejlesztettek ki. Ez a 3P, 6A-es modell a TeSys termékcsalád részeként kiváló minőséget és megbízható teljesítményt nyújt az ipari automatizálás területén. Az LC2K0610E7 cikkszámú irányváltó kontaktor előre összeszerelt kivitelben érkezik, beépített irányváltó sínelemmel, így azonnal telepíthető, minimalizálva a telepítési időt és költségeket.
A készülék 48V AC 50/60 Hz vezérlőtekerccsel rendelkezik, és alkalmas AC-3, AC-3e, valamint AC-4 felhasználási kategóriákban történő működésre. A névleges üzemi áramerősség 6A (60°C alatt) maximum 440V AC feszültségen AC-3 és AC-3e alkalmazásban. A termék egy darab záró segédérintkezővel (1NO) rendelkezik, ami további vezérlési lehetőségeket biztosít. Az LC2K0610E7 mágneskapcsoló motorteljesítménye 1,5 kW 220...230V AC, 2,2 kW 380...415V AC, valamint 3 kW 440/690V AC feszültségen, így számos különböző teljesítményigényű motor vezérlésére alkalmas.
A Schneider Electric LC2K0610E7 kontaktor kiemelkedő műszaki paraméterekkel büszkélkedhet: 8 kV névleges lökőfeszültség-állóság, III. túlfeszültség kategória, 20A konvencionális szabad levegős termikus áram a teljesítmény áramkörben, valamint 10A a jelző áramkörben. A termék mechanikai élettartama 5 millió kapcsolási ciklus, elektromos élettartama pedig 1,3 millió ciklus 6A AC-3 terhelésnél és 440V-os üzemi feszültség mellett. A csatlakoztatás csavaros kapcsok segítségével történik, amelyekhez 1,5-4 mm² tömör vagy 0,75-4 mm² rugalmas kábel használható. A termék a nemzetközi szabványoknak megfelelően készül, többek között EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1 szerint tanúsított, és számos nemzetközi minősítéssel rendelkezik (CB, CCC, UL, CSA, EAC, CE, UKCA).
A Schneider Electric TeSys K LC2K0610E7 mágneskapcsoló rendkívül kompakt méretekkel rendelkezik (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm), ami lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe. Az IP20-as védettségi fokozat biztosítja a megfelelő érintésvédelmet, miközben a -25°C és +50°C közötti üzemi hőmérséklettartomány széles alkalmazási területet tesz lehetővé. A termék kiváló ár-érték arányának, kompakt méretének és magas minőségének köszönhetően ideális választás motorvezérlési alkalmazásokhoz, különösen olyan helyeken, ahol fontos a megbízhatóság és a hosszú élettartam.
Schneider Electric TeSys K - LC2K0610E7 - Irányváltó mágneskapcsoló 6A, 1 záró, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys K
Termék típusa: Irányváltó mágneskapcsoló
Rövid terméknév: LC2K
Alkalmazás: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Kivitel: Előre összeszerelt irányváltó sínelemmel
Műszaki paraméterek
Pólusok száma: 3P
Teljesítmény pólusok összetétele: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: 690V AC 50/60 Hz, Jelző áramkör: ≤ 690V AC 50/60 Hz
Névleges üzemi áramerősség: 6A (< 60°C-nál) ≤ 440V AC AC-3 teljesítmény áramkör esetén, 6A (< 60°C-nál) ≤ 440V AC AC-3e teljesítmény áramkör esetén
Motor teljesítmény: 1,5 kW 220...230V AC 50/60 Hz, 2,2 kW 380...415V AC 50/60 Hz, 3 kW 440/690V AC 50/60 Hz
Vezérlő áramkör típusa: AC 50/60 Hz
Vezérlő áramkör feszültsége: 48V AC 50/60 Hz
Segédérintkezők összetétele: 1 NO
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Elektromos jellemzők
Konvencionális szabad levegős termikus áram: 20A (60°C-nál) teljesítmény áramkörhöz, 10A (50°C-nál) jelző áramkörhöz
Névleges záróképesség: 110A AC teljesítmény áramkörhöz (IEC 60947 szerint), 110A AC jelző áramkörhöz (IEC 60947 szerint)
Elektromos élettartam: 1,3 millió ciklus 6A AC-3 ≤ 440V, 1,3 millió ciklus 6A AC-3e ≤ 440V, 0,05 millió ciklus 36A AC-4 ≤ 440V
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Szerelési mód: Sín vagy lemez
Csatlakozás típusa: Csavaros kapcsok
Működési idő: 10...20 ms tekercs gerjesztés és NO záródás, 10...20 ms tekercs gerjesztés megszűnése és NO nyitás
Mechanikai élettartam: 5 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra
Környezeti jellemzők
IP védettségi fokozat: IP20 (VDE 0106 szerint)
Üzemi hőmérséklet tartomány: -25...50°C
Tárolási hőmérséklet tartomány: -50...80°C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Méretek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
