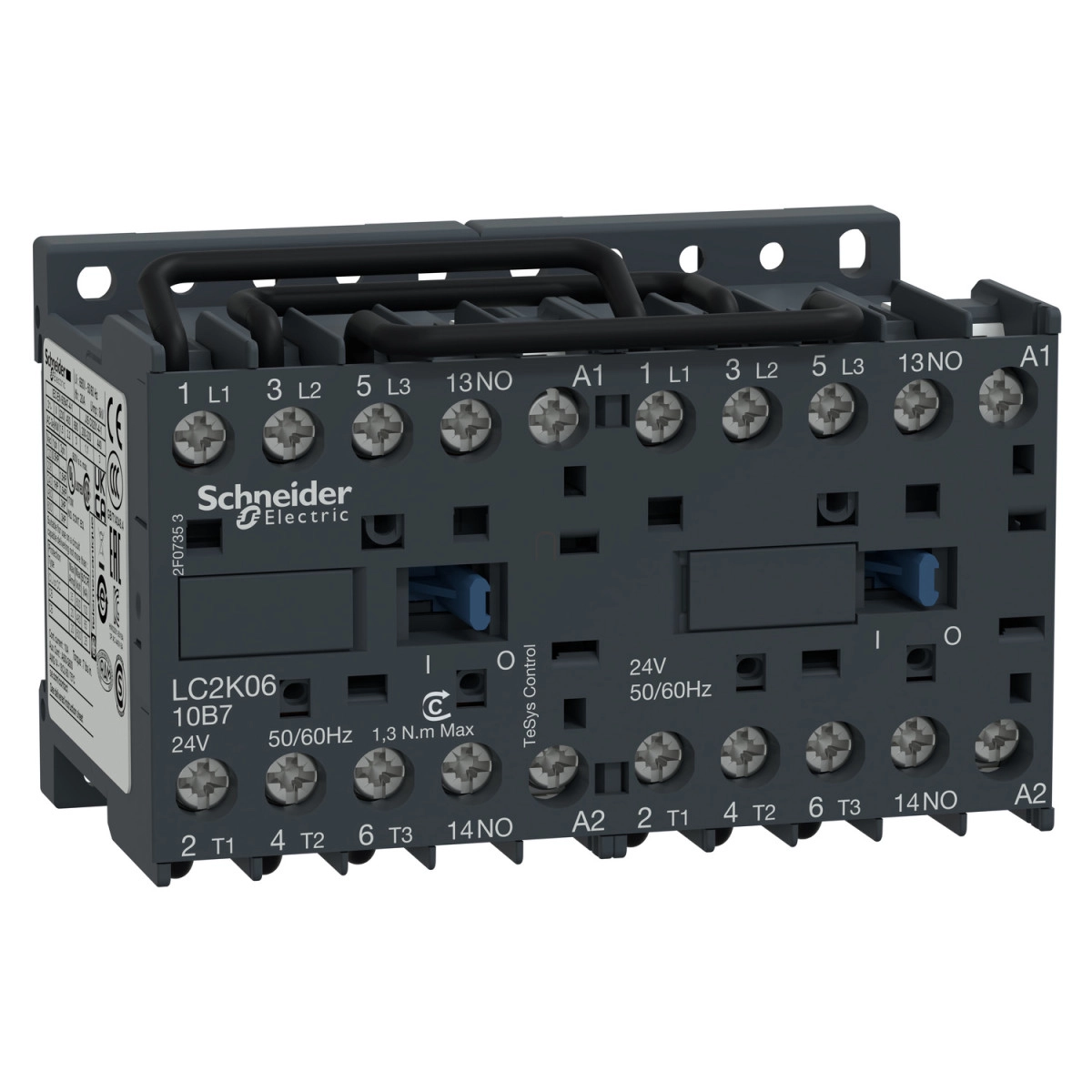

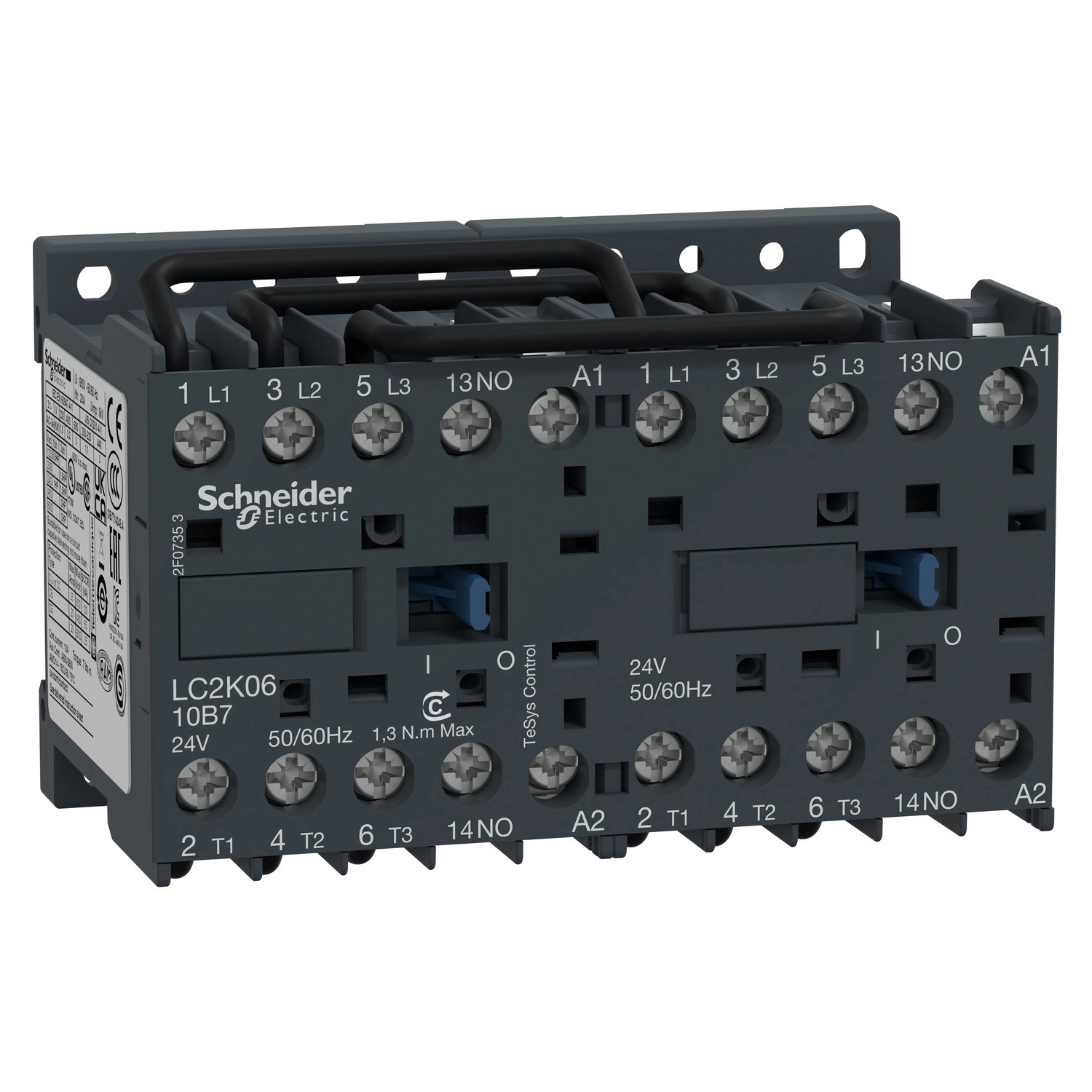

A Schneider Electric TeSys K sorozatába tartozó LC2K0610B7 irányváltó mágneskapcsoló egy kompakt és rendkívül megbízható ipari vezérlőeszköz, amely kifejezetten motorok irányváltásának vezérlésére lett kifejlesztve. Ez a 3 pólusú, 6A névleges áramerősségű eszköz ideális kisebb motorok vezérléséhez, miközben minimális helyet foglal el a kapcsolószekrényben.
Az LC2K0610B7 mágneskapcsoló főbb jellemzői közé tartozik a 24V AC vezérlőfeszültség, amely a széles körben használt ipari rendszerekkel kompatibilis. A készülék 440V AC üzemi feszültség mellett 6A üzemi áramot biztosít AC-3 és AC-3e felhasználási kategóriában. Ez a kompakt eszköz mindössze 58 mm magas, 90 mm széles és 57 mm mély, így akár 50%-kal kevesebb helyet foglal el a kapcsolószekrényben, mint a hagyományos mágneskapcsolók. Az előre összeállított irányváltó teljesítmény sínnel rendelkező kivitel jelentősen megkönnyíti a telepítést és csökkenti a bekötési hibák lehetőségét.
A TeSys K sorozat ezen tagja maximális védelmet nyújt az IP20-as ujjbiztos csatlakozókkal és a beépített mechanikai reteszeléssel, amely megakadályozza a két irány egyidejű működtetését. A kontaktusok között 0,5 mm-es átfedés nélküli távolság biztosítja a biztonságos működést. Az eszköz 1 beépített NO (záró) segédérintkezővel rendelkezik, ami lehetővé teszi a visszajelzést vagy kiegészítő vezérlést. A csavaros sorkapcsok 1,5-4 mm² tömör, illetve 0,75-4 mm² rugalmas vezetékek fogadására alkalmasak, a javasolt meghúzási nyomaték 0,8-1,3 Nm. A készülék -25°C és +50°C közötti környezeti hőmérsékleten működtethető, és 2000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.
A mágneskapcsoló teljesítményadatai figyelemre méltóak: 1,5 kW teljesítményű motor vezérlésére alkalmas 220-230V AC, 2,2 kW 380-415V AC, illetve 3 kW 440/690V AC hálózati feszültség mellett. A bekapcsolási csúcsteljesítménye 30 VA (20°C-on), míg a tartó teljesítményfelvétele mindössze 4,5 VA. Az eszköz nagy megbízhatóságát a kiemelkedő mechanikai és elektromos élettartam jellemzi: 5 millió kapcsolási ciklus mechanikai élettartam, valamint 1,3 millió ciklus elektromos élettartam AC-3 és AC-3e kategóriákban. A készülék megfelel a legfontosabb nemzetközi szabványoknak, többek között az EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 előírásoknak, és rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal.
Schneider Electric TeSys K - LC2K0610B7 - Irányváltó mágneskapcsoló 6A, 1 záró, AC, 50/60 Hz műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Irányváltó mágneskapcsoló
Eszköz rövidített neve: LC2K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazása: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Eszköz jellemzői: Előre összeállított irányváltó teljesítmény sínnel
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítmény pólus érintkezők: 3 NO
Névleges üzemi feszültség [Ue]: Tápáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A (<60 °C) <= 440 V AC AC-3 tápáramkörnél, 6 A (<60 °C) <= 440 V AC AC-3e tápáramkörnél
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz, 2,2 kW 380...415 V AC 50/60 Hz, 3 kW 440/690 V AC 50/60 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 24 V AC 50/60 Hz
Segédérintkező összetétel: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Terhelhetőségi adatok
Hagyományos szabad levegős hőáram [Ith]: 20 A (60 °C) tápáramkörnél, 10 A (50 °C) jelzőáramkörnél
Névleges bekapcsolási képesség Irms: 110 A AC tápáramkörnél IEC 60947 szerint, 110 A AC jelzőáramkörnél IEC 60947 szerint
Névleges megszakítóképesség: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Biztonsági és üzemeltetési adatok
Névleges rövidideig tartó áramállóság [Icw]: 90 A 50 °C - 1 s tápáramkörnél, 85 A 50 °C - 5 s tápáramkörnél, 80 A 50 °C - 10 s tápáramkörnél
Kapcsolódó biztosíték névleges értéke: 25 A gG <= 440 V tápáramkörnél, 25 A aM tápáramkörnél
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz tápáramkörnél
Szigetelési feszültség [Ui]: Tápáramkör: 690 V IEC 60947-4-1 szerint, Jelzőáramkör: 690 V IEC 60947-4-1 szerint
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 Ue <= 440 V, 1,3 millió ciklus 6 A AC-3e Ue <= 440 V
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Szerelési felület: Sín, Lap
Csatlakozások - kapcsok: Csavaros szorítókapcsok 1 vezeték(ek) 1,5…4 mm² tömör, Csavaros szorítókapcsok 2 vezeték(ek) 1,5…4 mm² tömör
Meghúzási nyomaték: 0,8…1,3 N.m
Működési idő: 10...20 ms tekercs gerjesztés és NO zárás, 10...20 ms tekercs gerjesztés megszűnése és NO nyitás
Mechanikai élettartam: 5 millió ciklus
Méretek és környezeti feltételek
IP védettségi fokozat: IP20 VDE 0106 szerint
Üzemi környezeti hőmérséklet: -25…50 °C
Tárolási környezeti hőmérséklet: -50…80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
