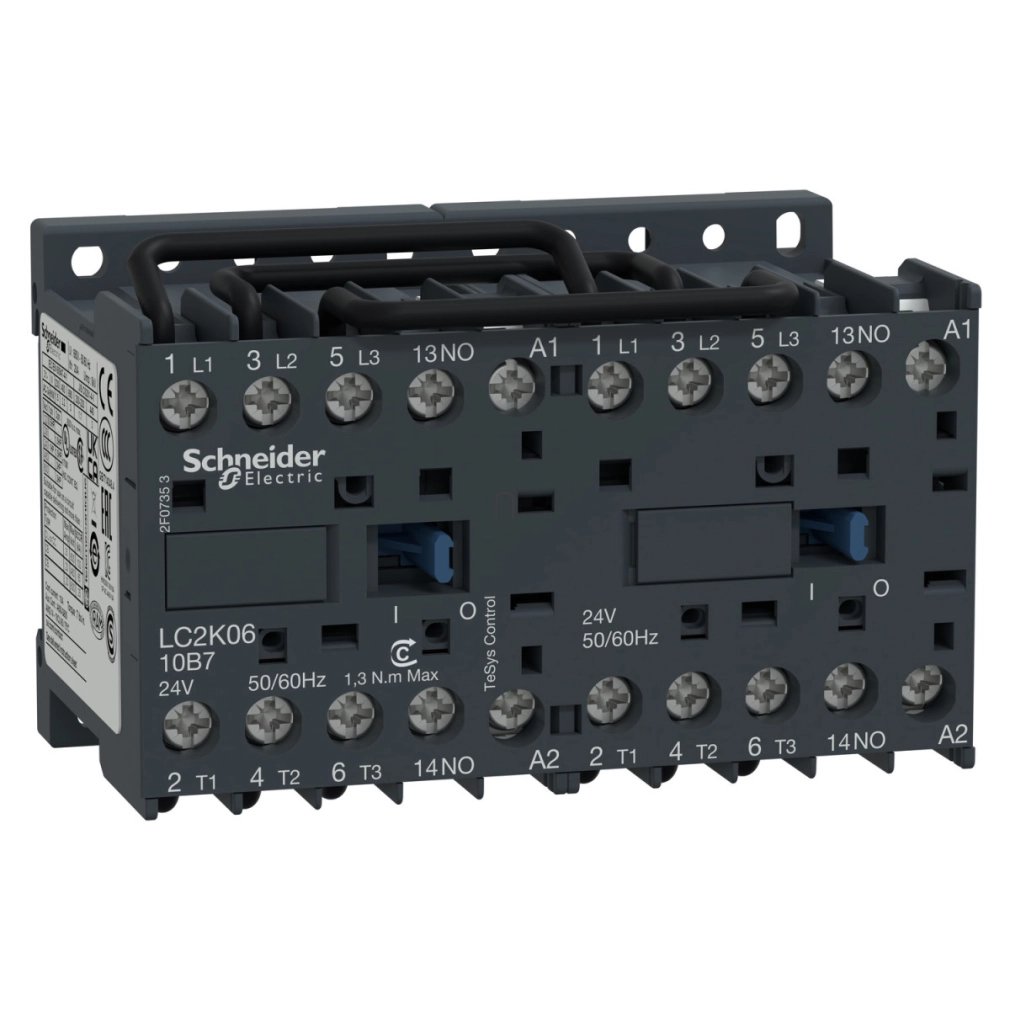

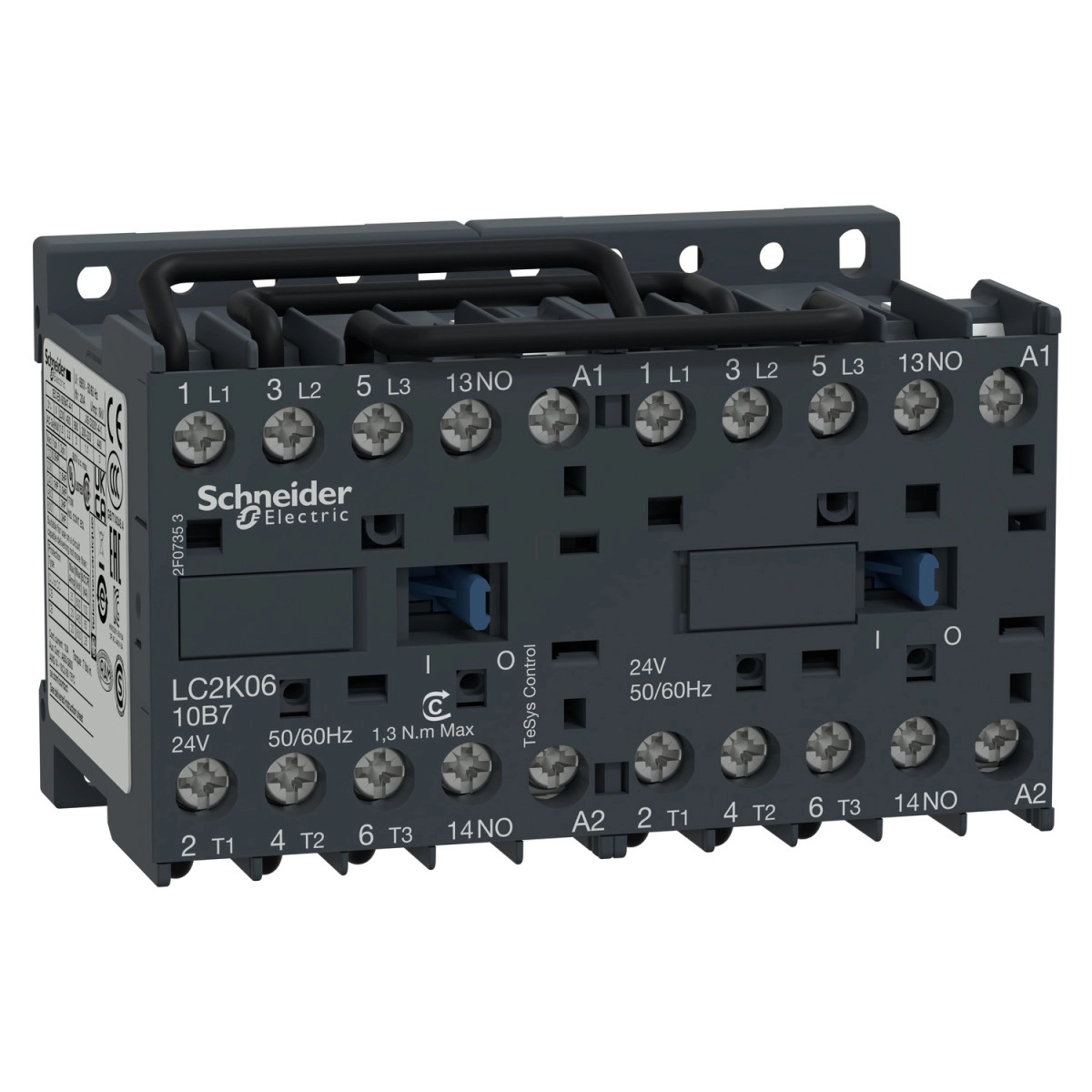

A Schneider Electric TeSys K sorozatú LC2K0610M7 irányváltó mágneskapcsoló egy professzionális minőségű elektromechanikus kapcsolóeszköz, amely kifejezetten motorvezérlési alkalmazásokra lett kifejlesztve. Ez a 3 pólusú, kompakt kialakítású kontaktor ideális megoldást nyújt olyan ipari és kereskedelmi alkalmazásokban, ahol a motorok irányának megfordítására van szükség, mindezt megbízható és biztonságos módon.
A TeSys K sorozatú LC2K0610M7 modell számos kiváló műszaki paraméterrel rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést. A készülék 6A névleges üzemi árammal (Ie) rendelkezik AC-3 és AC-3e felhasználási kategóriában, maximum 440V AC feszültségig. Vezérlőköre 220...230V AC 50/60 Hz tápfeszültséggel működik. A készülék előszerelt irányváltó tápgyűjtősínnel rendelkezik, ami megkönnyíti és gyorsítja a telepítést. Az eszköz 1 NO (záró) segédérintkezővel rendelkezik, amely további vezérlési feladatok megvalósítására használható.
Motorvezérlési kapacitása kiemelkedő: 1,5 kW teljesítményű motorokhoz alkalmazható 220...230V AC esetén, 2,2 kW motorokhoz 380...415V AC esetén, és akár 3 kW motorokhoz 440/690V AC hálózaton. A kontaktor mechanikai élettartama 5 millió kapcsolási ciklus, elektromos élettartama pedig 1,3 millió ciklus a névleges terhelésnél, ami kiemelkedőnek számít ebben a kategóriában. A maximális kapcsolási frekvencia 3600 ciklus/óra, így intenzív használat esetén is megbízhatóan működik.
A TeSys K LC2K0610M7 modell kompakt méretekkel rendelkezik (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm), ami lehetővé teszi a helytakarékos beépítést. Az eszköz IP20 védettséggel rendelkezik a VDE 0106 szabvány szerint, és széles üzemi hőmérséklettartományban (-25...50 °C) használható. A készülék többféle módon is rögzíthető: panelre vagy DIN-sínre egyaránt szerelhető, ami növeli a felhasználás rugalmasságát. A csatlakozások csavaros kapcsokkal történnek, amelyek különböző keresztmetszetű vezetékekhez használhatók: tömör vezetékeknél 1,5-4 mm², hajlékony vezetékeknél kábelvég nélkül 0,75-4 mm², kábelvéggel pedig 0,34-2,5 mm² között.
A Schneider Electric TeSys K sorozata számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1 szabványokat. Rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, ami biztosítja a globális elfogadottságot és a magas minőségi szintet. A termék biztonsági megbízhatósági szintje kiemelkedő: B10d = 1369863 ciklus névleges terheléssel és B10d = 20000000 ciklus mechanikai terheléssel az EN/ISO 13849-1 szabvány szerint. Ez a kiváló műszaki paraméterekkel rendelkező irányváltó kontaktor ideális választás motorvezérlési alkalmazásokhoz az ipari automatizálás, HVAC rendszerek, szivattyúk, kompresszorok és egyéb irányváltást igénylő berendezések területén.
Schneider Electric TeSys K - LC2K0610M7 - Irányváltó mágneskapcsoló 6A, 1 záró, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Irányváltó mágneskapcsoló
Eszköz rövidítése: LC2K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazása: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Eszköz kivitele: Előszerelt irányváltó tápgyűjtősínnel
Műszaki specifikációk
Pólusok leírása: 3P
Főáramköri érintkezők: 3 NO
Névleges üzemi feszültség [Ue]: Erőáramú kör: 690 V AC 50/60 Hz
Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A (< 60 °C-nál) <= 440 V AC AC-3 erőáramú körnél
6 A (< 60 °C-nál) <= 440 V AC AC-3e erőáramú körnél
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz esetén
2,2 kW 380...415 V AC 50/60 Hz esetén
3 kW 440/690 V AC 50/60 Hz esetén
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége [Uc]: 220...230 V AC 50/60 Hz
Segédérintkezők: 1 NO
Lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Áramköri jellemzők
Hagyományos hőáram [Ith]: 20 A (60 °C-nál) erőáramú körnél
10 A (50 °C-nál) jelzőáramkörnél
Irms névleges bekapcsolási képesség: 110 A AC erőáramú körnél az IEC 60947 szerint
110 A AC jelzőáramkörnél az IEC 60947 szerint
Névleges megszakítóképesség: 110 A 220...230 V-nál az IEC 60947 szerint
110 A 380...400 V-nál az IEC 60947 szerint
110 A 415 V-nál az IEC 60947 szerint
110 A 440 V-nál az IEC 60947 szerint
80 A 500 V-nál az IEC 60947 szerint
70 A 660...690 V-nál az IEC 60947 szerint
Mechanikai jellemzők
Mechanikai élettartam: 5 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 esetén Ue <= 440 V
1,3 millió ciklus 6 A AC-3e esetén Ue <= 440 V
0,05 millió ciklus 36 A AC-4 esetén Ue <= 440 V
Maximális működési frekvencia: 3600 kapcs/óra
Telepítés és csatlakoztatás
Rögzítési mód: Panel vagy sín
Csatlakozások: Csavaros kapcsok 1 vezeték(ek) 1,5...4 mm² tömör
Csavaros kapcsok 1 vezeték(ek) 0,75...4 mm² hajlékony kábelvég nélkül
Csavaros kapcsok 1 vezeték(ek) 0,34...2,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 0,8...1,3 N.m csavaros kapcsoknál
Környezeti jellemzők
IP védettségi fokozat: IP20 a VDE 0106 szerint
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Méretek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
