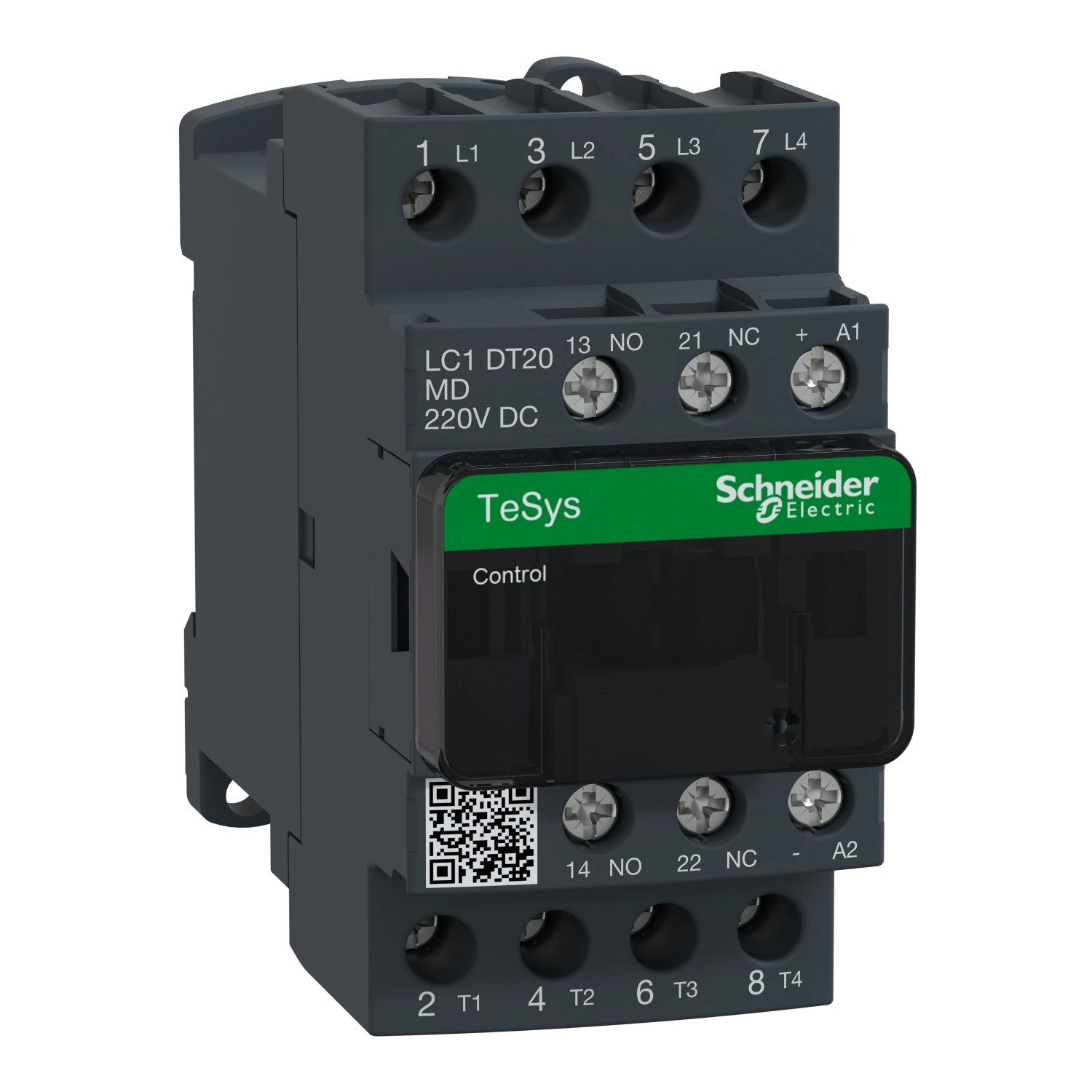

A Schneider Electric TeSys Deca LC1DT20MD mágneskapcsoló egy rendkívül megbízható ipari kapcsolóeszköz, amely elsősorban ellenállásos terhelések vezérlésére szolgál. Ez a 4 pólusú (4 NO) kivitelű kontaktor AC-1 alkalmazási kategóriában, 20 amper névleges üzemi árammal rendelkezik, és 220V DC vezérlőfeszültséggel működik.
A TeSys Deca termékcsalád ezen tagja kifejezetten jól alkalmazható ipari környezetben, ahol fontos a megbízható kapcsolás és a hosszú élettartam. A készülék maximum 690V AC és 300V DC feszültségig használható. A névleges üzemi áram 20A (60°C-nál) AC-1 kategóriában, 440V-on. A termék kompakt méretei (85 mm magasság, 45 mm szélesség, 99 mm mélység) lehetővé teszik a hatékony helykihasználást kapcsolószekrényekben vagy egyéb vezérlőberendezésekben. A csavaros csatlakozókkal történő bekötés biztosítja a stabil elektromos csatlakozást mind a fő-, mind a vezérlőáramkörökben.
A LC1DT20MD számos kiemelkedő műszaki paraméterrel rendelkezik: szigetelési feszültsége 690V (IEC 60947-4-1 szerint), lökőfeszültség-állósága 6kV (IEC 60947 szerint), mechanikai élettartama pedig rendkívüli, 30 millió kapcsolási ciklus. A készülék bekapcsolási csúcsteljesítménye 5,4W (20°C-on), tartó teljesítménye szintén 5,4W. Működési ideje 63±15% ms záráskor és 20±20% ms nyitáskor, maximális működési gyakorisága pedig 3600 ciklus/óra 60°C-on. A kontaktor előlapja IP20 védettségű az IEC 60529 szabvány szerint. A terméket számos nemzetközi tanúsítvány igazolja, többek között: DNV, GL, CCC, LROS, RINA, BV, GOST, UL, CSA és CB.
A Schneider Electric LC1DT20MD mágneskapcsoló beépített kétirányú csúcskorlátozó dióda-szupresszorral rendelkezik, ami védelmet nyújt a túlfeszültségek ellen. A készülék -40...+60°C közötti környezeti hőmérsékleten használható teljes terheléssel, illetve 60...70°C között teljesítménycsökkentéssel. Működési magassága 0-3000 méter közötti. A termék kiváló mechanikai robusztussággal rendelkezik: nyitott állapotban 2g, zárt állapotban 4g rezgésállóságú 5-300 Hz tartományban, valamint zárt állapotban 15g, nyitott állapotban 10g ütésállóságú 11 ms időtartamra. Mindezek a paraméterek biztosítják, hogy a készülék a legigényesebb ipari környezetben is megbízhatóan működjön.
Schneider Electric TeSys Deca LC1DT20MD mágneskapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Termék típusa: Mágneskapcsoló
Rövid típusmegnevezés: LC1D
Alkalmazás: Ellenállásos terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P (4 NO)
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 20 A (60°C-nál) <= 440 V AC AC-1 teljesítmény áramkörnél
Vezérlőáramkör feszültsége [Uc]: 220 V DC
Szigetelési feszültség [Ui]: Teljesítmény áramkör: 690 V IEC 60947-4-1 szerint
Jelzőáramkör: 690 V IEC 60947-1 szerint
Túlfeszültség kategória: III
Szennyezettségi fokozat: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947 szerint
Mechanikai jellemzők
Mechanikai élettartam: 30 millió kapcsolási ciklus
Vezérlőáramkör típusa: DC standard
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda-szuppresszor
Bekapcsolási teljesítmény: 5,4 W (20°C-on)
Tartó teljesítmény: 5,4 W (20°C-on)
Működési idő: 20 ±20% ms nyitás
63 ±15% ms zárás
Időállandó: 28 ms
Maximális működési gyakoriság: 3600 kapcsolás/óra 60°C-on
Csatlakozások
Csatlakozás típusa: Csavaros csatlakozók, különböző kábelmerevségekhez alkalmas (tömör, sodrott, érvéghüvelyes)
Meghúzási nyomaték: 1,7 Nm (vezérlő- és teljesítmény áramköröknél)
Környezeti feltételek
IP védettség: IP20 előlap (IEC 60529 szerint)
Megengedett környezeti hőmérséklet: -40...60°C
60...70°C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850°C (IEC 60695-2-1 szerint)
Lángállóság: V1 (UL 94 szerint)
Méretek és tömeg
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 99 mm
Nettó tömeg: 0,365 kg
