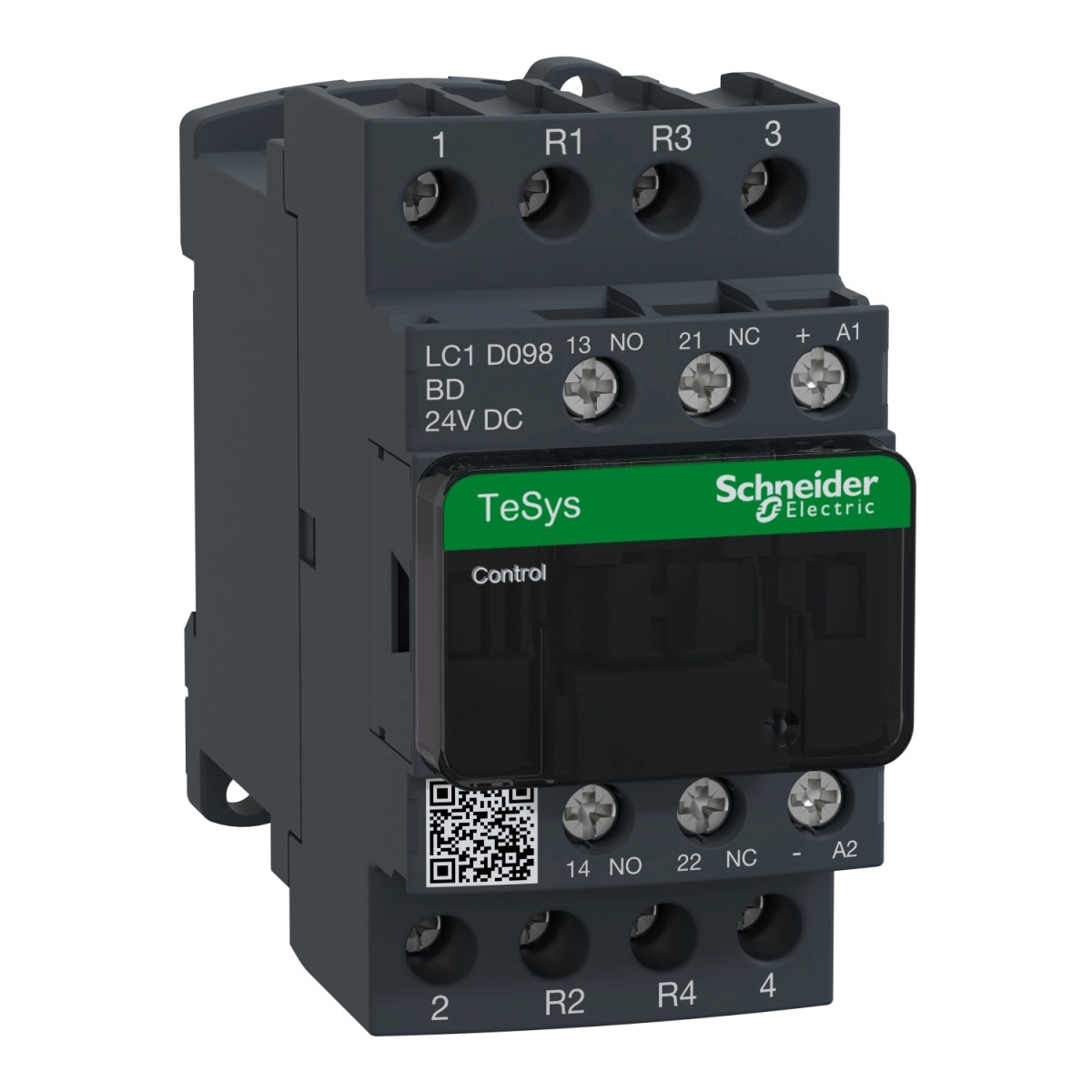

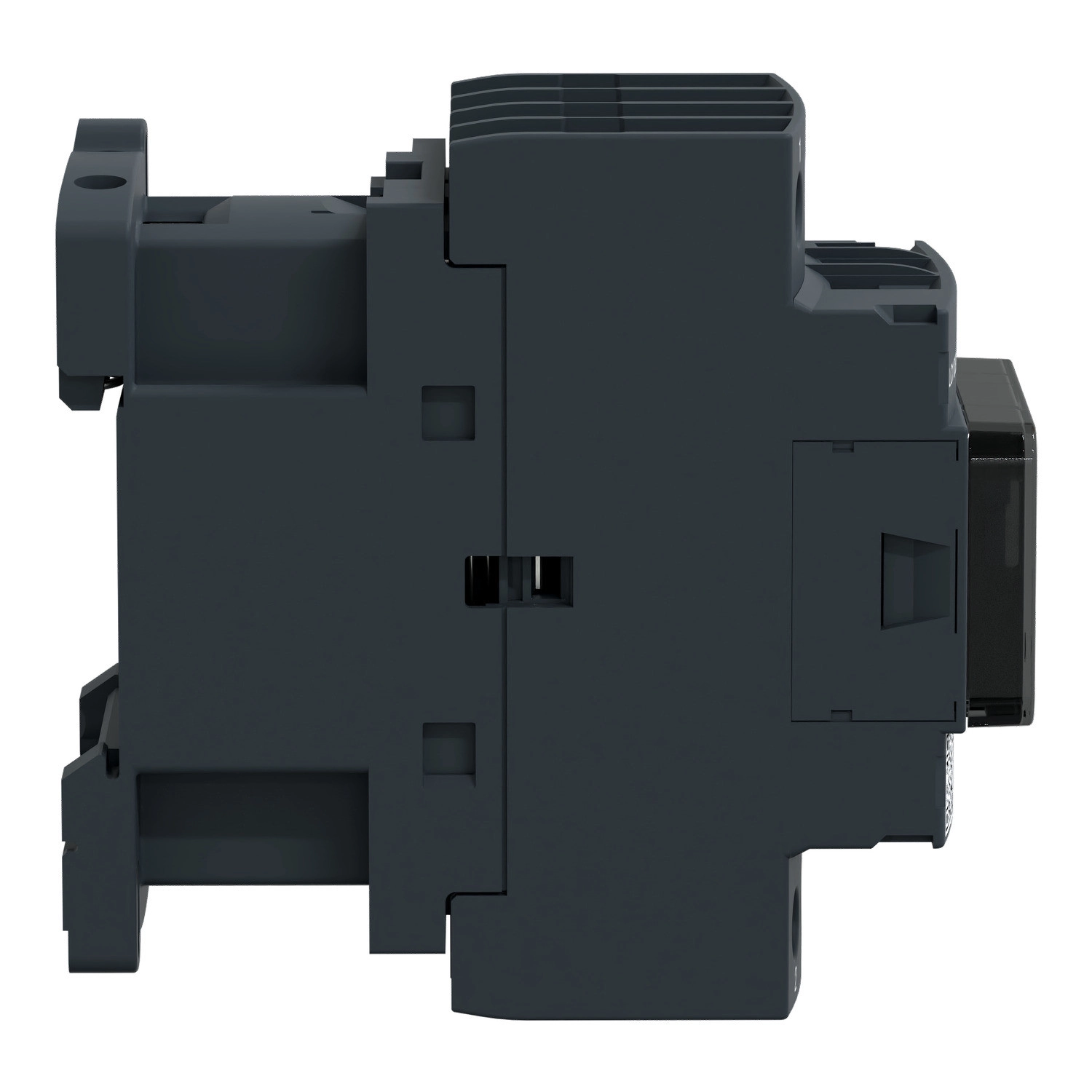

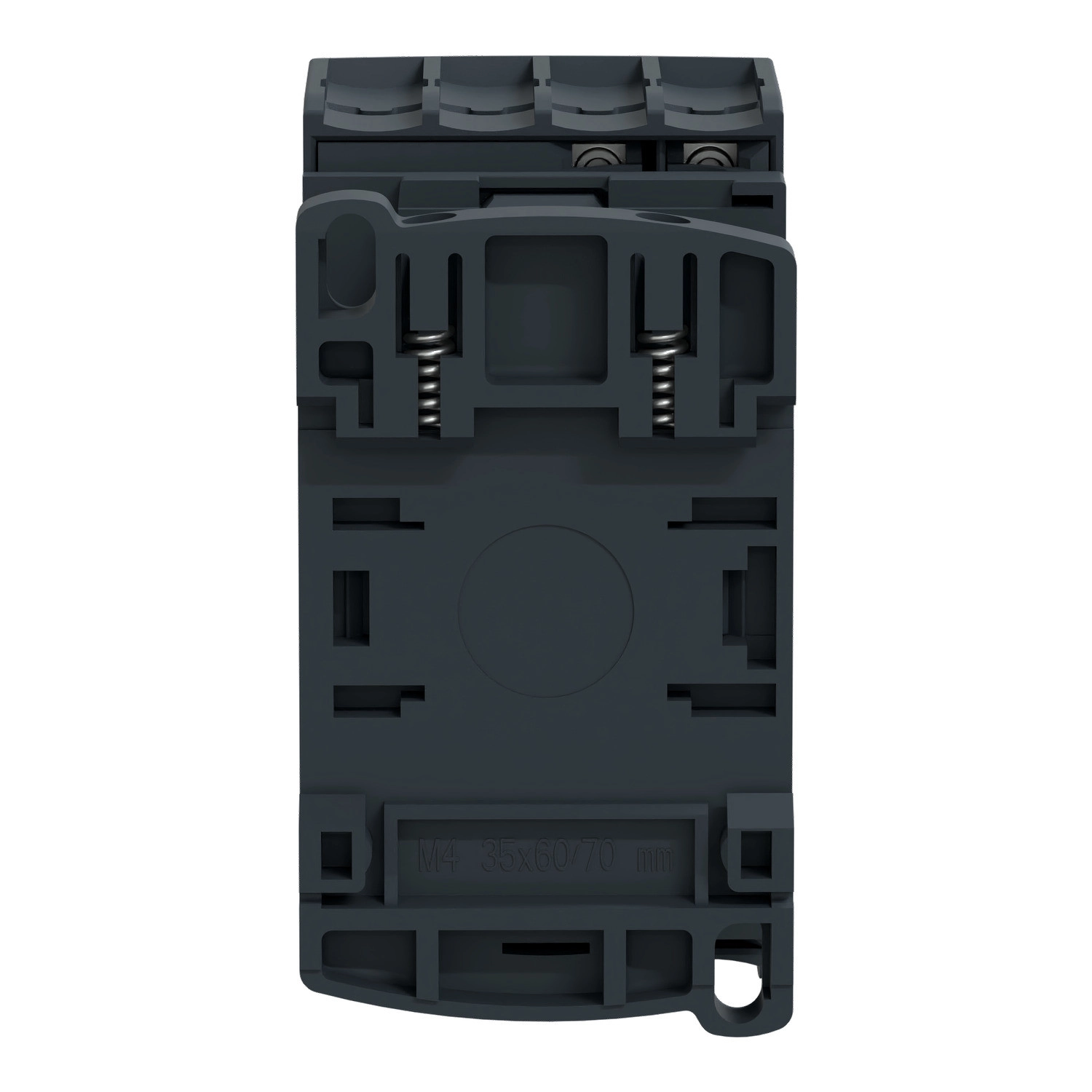

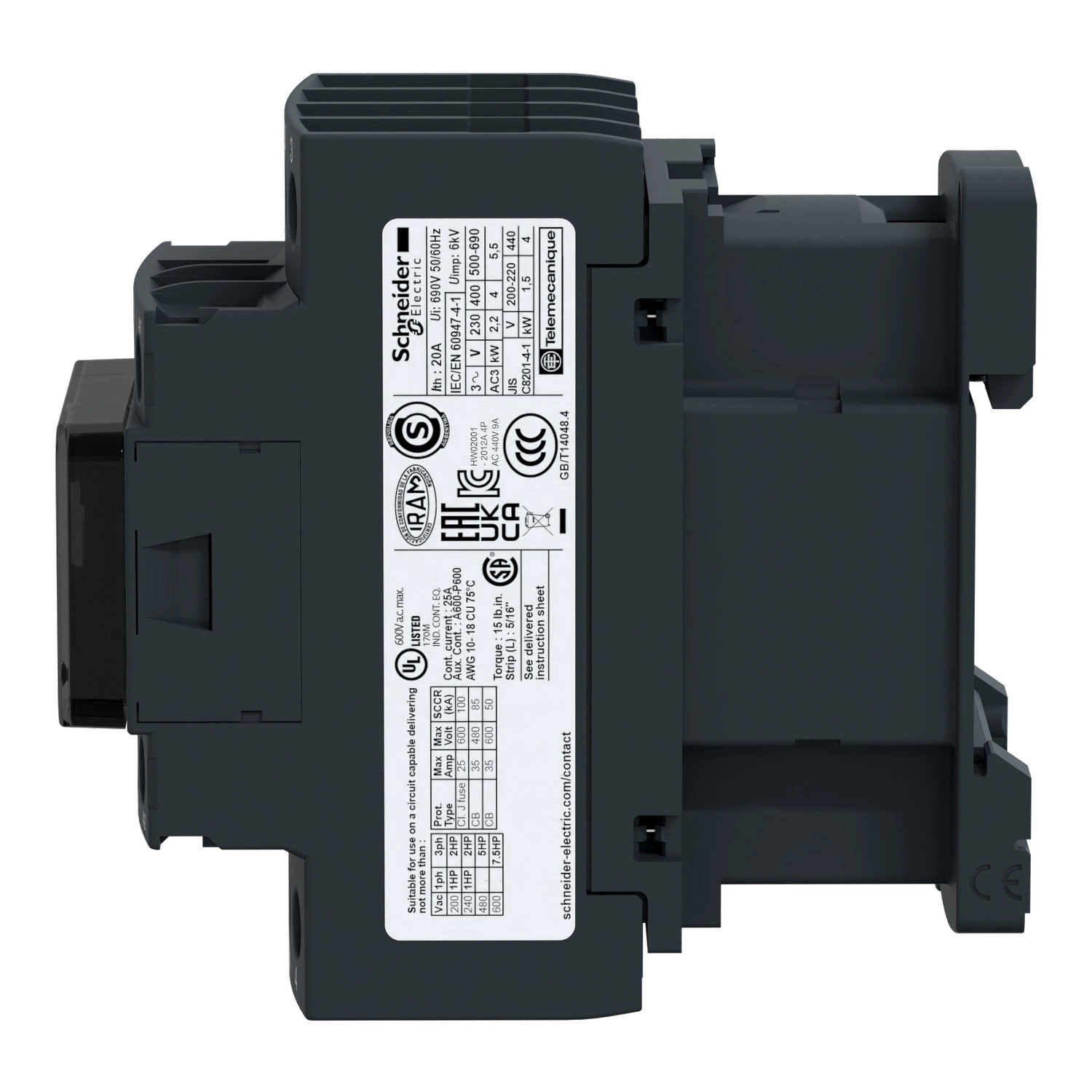

A Schneider Electric TeSys Deca LC1D098BD kontaktor egy professzionális, ipari alkalmazásokra tervezett kapcsolóeszköz, amely kiváló teljesítményt és megbízhatóságot biztosít elektromos rendszerekben. Ez a 4-pólusú (2NO+2NC) kontaktor elsősorban rezisztív terhelések kapcsolására optimalizált, az AC-1 felhasználási kategóriában, 440V feszültségig, 20A áramerősséggel.
A TeSys Deca termékcsalád ezen tagja 24V DC vezérlőtekerccsel rendelkezik, amely beépített kétirányú csúcskorlátozó dióda szupresszorral van ellátva a hatékony működés érdekében. A készülék csavaros kapocslécekkel van felszerelve, amelyek rugalmas és megbízható csatlakozást biztosítanak különböző kábelméretekhez és -típusokhoz. Az eszköz kompakt méretei (85 mm magasság, 45 mm szélesség, 99 mm mélység) lehetővé teszik a helytakarékos beépítést kapcsolószekrényekbe vagy egyéb elektromos rendszerekbe.
A LC1D098BD kontaktor kiemelkedő műszaki paraméterekkel rendelkezik. A teljesítmény áramkörben 690V AC és 250V DC üzemi feszültségig használható, 20A névleges üzemi árammal 60°C-ig. A jelzőáramkör 10A áramerősséget képes kezelni. A készülék magas kapcsolási kapacitást kínál: 250A 440V-on a teljesítmény áramkörben, valamint 140A AC és 250A DC a jelzőáramkörben, az IEC 60947 szabványnak megfelelően. Az átlagos impedanciája 2,5 mOhm, míg a pólusonkénti teljesítménydisszipáció 1,56W AC-1 üzemmódban. A szigetelési feszültsége 690V a teljesítmény- és jelzőáramkörben egyaránt, az IEC 60947 szabványoknak megfelelően, valamint 600V CSA és UL tanúsítással.
A Schneider Electric LC1D098BD kontaktor kiemelkedő mechanikai és elektromos élettartammal rendelkezik: 30 millió kapcsolási ciklus mechanikai tartósság és 0,3 millió ciklus elektromos tartósság 20A AC-1 terhelésnél. A biztonsági megbízhatósági szintje is figyelemre méltó: B10d = 1369863 ciklus névleges terhelésnél és B10d = 20000000 ciklus mechanikai terhelésnél, az EN/ISO 13849-1 szabványnak megfelelően. A készülék széleskörű védelmet biztosít, beleértve a 6 kV névleges lökőfeszültség-állóságot és a 3-as szennyezettségi fokot. Működési hőmérséklet-tartománya -40°C-tól +60°C-ig terjed, 60-70°C között pedig teljesítménycsökkentéssel használható. A kontaktor számos nemzetközi szabványnak megfelel, többek között az IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 és CSA C22.2 No 14 előírásainak, és különböző tanúsítványokkal rendelkezik, mint UL, CCC, CSA, Marine, UKCA, EAC és CB Scheme.
Schneider Electric TeSys Deca LC1D098BD műszaki adatok
Általános információk
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Eszköz rövid neve: LC1D
Alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Pólusok elrendezése: 2 NO + 2 NC
Villamos jellemzők
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz, <= 250 V DC
Névleges üzemi áram [Ie]: 20 A (60°C alatt) <= 440 V AC AC-1 teljesítmény áramkörnél
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Hőmérsékleti áramerősség [Ith]: 20 A (60°C-nál) teljesítmény áramkörnél, 10 A (60°C-nál) jelzőáramkörnél
Névleges bekapcsolási képesség Irms: 250 A 440 V-nál teljesítmény áramkörnél (IEC 60947), 140 A AC jelzőáramkörnél (IEC 60947-5-1), 250 A DC jelzőáramkörnél (IEC 60947-5-1)
Névleges megszakítási képesség: 250 A 440 V-nál teljesítmény áramkörnél (IEC 60947)
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz teljesítmény áramkörnél
Pólusonkénti teljesítménydisszipáció: 1,56 W AC-1
Névleges szigetelési feszültség [Ui]: Teljesítmény áramkör: 690 V (IEC 60947-4-1), 600 V (CSA tanúsított), 600 V (UL tanúsított)
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947)
Mechanikai jellemzők
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 0,3 millió ciklus 20 A AC-1 esetén Ue <= 690 V
Működési idő: 63 ±15% ms zárás, 20 ±20% ms nyitás
Időállandó: 28 ms
Maximális működési gyakoriság: 3600 kapcsolás/óra 60°C-nál
Csatlakozások és méretek
Csatlakozások - kapcsok: Teljesítmény áramkör és vezérlőáramkör: csavaros kapcsok 1-4 mm² hajlékony és tömör vezetékekhez
Meghúzási nyomaték: 1,7 Nm mind a teljesítmény, mind a vezérlőáramkör csavaros kapcsainál
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 99 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap (IEC 60529)
Megengedett környezeti hőmérséklet: -40...60°C, 60...70°C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850°C (IEC 60695-2-1)
Lángállóság: V1 (UL 94)
