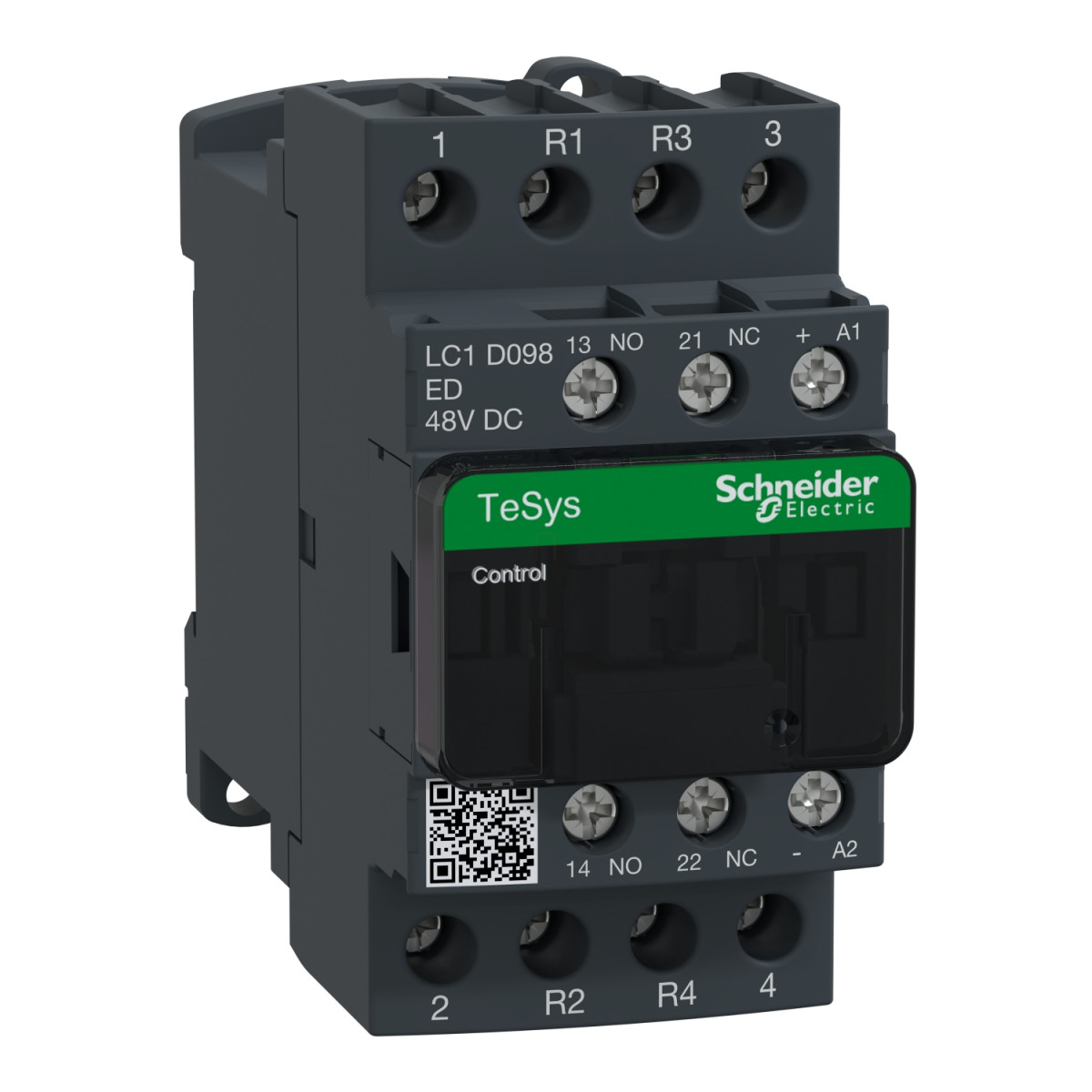

Schneider Electric TeSys Deca LC1D098ED mágneskapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Termék típusa: Mágneskapcsoló
Eszköz rövid neve: LC1D
Mágneskapcsoló alkalmazás: Ellenállásos terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Pólusok összetétele: 2 NO + 2 NC
Villamos jellemzők
Névleges üzemi feszültség [Ue]: Főáramkör: <= 690 V AC 25...400 Hz
Főáramkör: <= 250 V DC
Névleges üzemi áram [Ie]: 25 A (60°C alatt) <= 440 V AC AC-1 főáramkörben
Vezérlőkör feszültsége [Uc]: 48 V DC
Hagyományos szabad levegős termikus áram [Ith]: 20 A (60°C-on) főáramkörben
10 A (60°C-on) jelzőáramkörben
Névleges bekapcsolási áramerősség Irms: 250 A 440 V-on főáramkörben IEC 60947 szerint
140 A AC jelzőáramkörben IEC 60947-5-1 szerint
250 A DC jelzőáramkörben IEC 60947-5-1 szerint
Névleges megszakítási kapacitás: 250 A 440 V-on főáramkörben IEC 60947 szerint
Névleges rövid idejű áramterhelhetőség [Icw]: 105 A 40°C - 10 s főáramkörben
210 A 40°C - 1 s főáramkörben
30 A 40°C - 10 perc főáramkörben
61 A 40°C - 1 perc főáramkörben
100 A - 1 s jelzőáramkörben
120 A - 500 ms jelzőáramkörben
140 A - 100 ms jelzőáramkörben
Ajánlott biztosíték: 10 A gG jelzőáramkörhöz IEC 60947-5-1 szerint
25 A gG <= 690 V 1-es típusú koordinációnál főáramkörhöz
20 A gG <= 690 V 2-es típusú koordinációnál főáramkörhöz
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz főáramkörben
Teljesítmény disszipáció pólusonként: 1,56 W AC-1
Névleges szigetelési feszültség [Ui]: Főáramkör: 690 V IEC 60947-4-1 szerint
Főáramkör: 600 V CSA tanúsítvánnyal
Főáramkör: 600 V UL tanúsítvánnyal
Jelzőáramkör: 690 V IEC 60947-1 szerint
Jelzőáramkör: 600 V CSA tanúsítvánnyal
Jelzőáramkör: 600 V UL tanúsítvánnyal
Üzemi jellemzők
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947 szerint
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terheléssel EN/ISO 13849-1 szerint
B10d = 20000000 ciklus mechanikai terheléssel EN/ISO 13849-1 szerint
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 0,3 millió ciklus 20 A AC-1 Ue <= 690 V
Vezérlőkör típusa: DC standard
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda elnyomó
Vezérlőkör feszültséghatárok: 0,1...0,25 Uc (-40…60 °C): ejtési DC
0,7...1,25 Uc (-40…60 °C): működési DC
1...1,25 Uc (60…70 °C): működési DC
Bekapcsolási teljesítmény W-ban: 5,4 W (20 °C-on)
Tartó teljesítményfelvétel W-ban: 5,4 W 20 °C-on
Működési idő: 63 ±15 % ms zárás
20 ±20 % ms nyitás
Időállandó: 28 ms
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Csatlakozások - kapcsok
Kapcsok: Főáramkör: csavaros kapcsok
Vezérlő áramkör: csavaros kapcsok
Meghúzási nyomaték: 1,7 N.m - csavaros kapcsokon
Méretek és súly
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 99 mm
Környezeti feltételek
IP védettségi fokozat: IP20 előlap IEC 60529 szerint
Védőkezelés: TH IEC 60068-2-30 szerint
Megengedett környezeti levegőhőmérséklet: -40…60 °C
60…70 °C terheléscsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Lángállóság: V1 UL 94 szerint
Mechanikai robusztusság: Rezgések nyitott kontaktor (2 Gn, 5...300 Hz)
Rezgések zárt kontaktor (4 Gn, 5...300 Hz)
Ütések nyitott kontaktor (10 Gn 11 ms-ig)
Ütések zárt kontaktor (15 Gn 11 ms-ig)
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1
Terméktanúsítványok: UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
