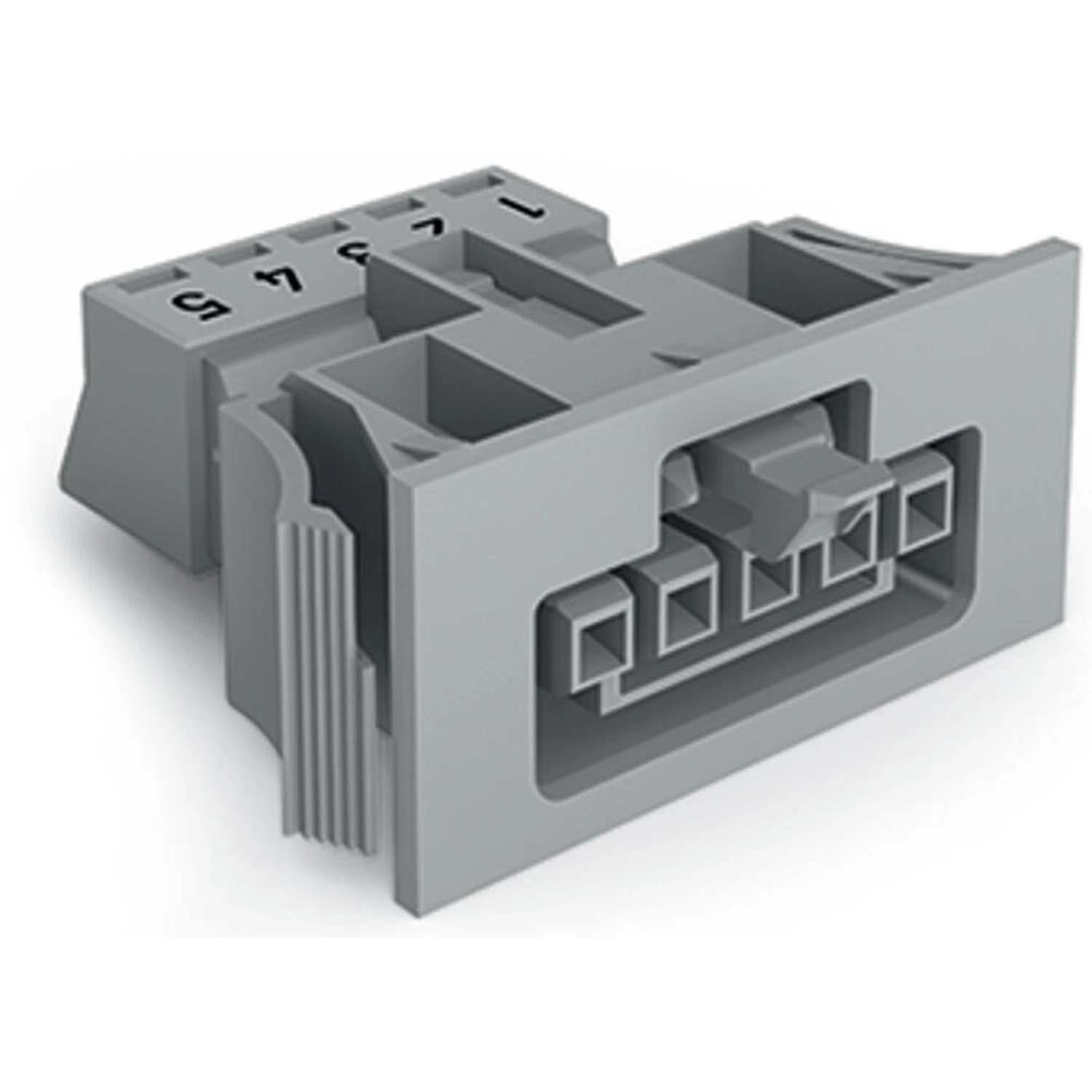

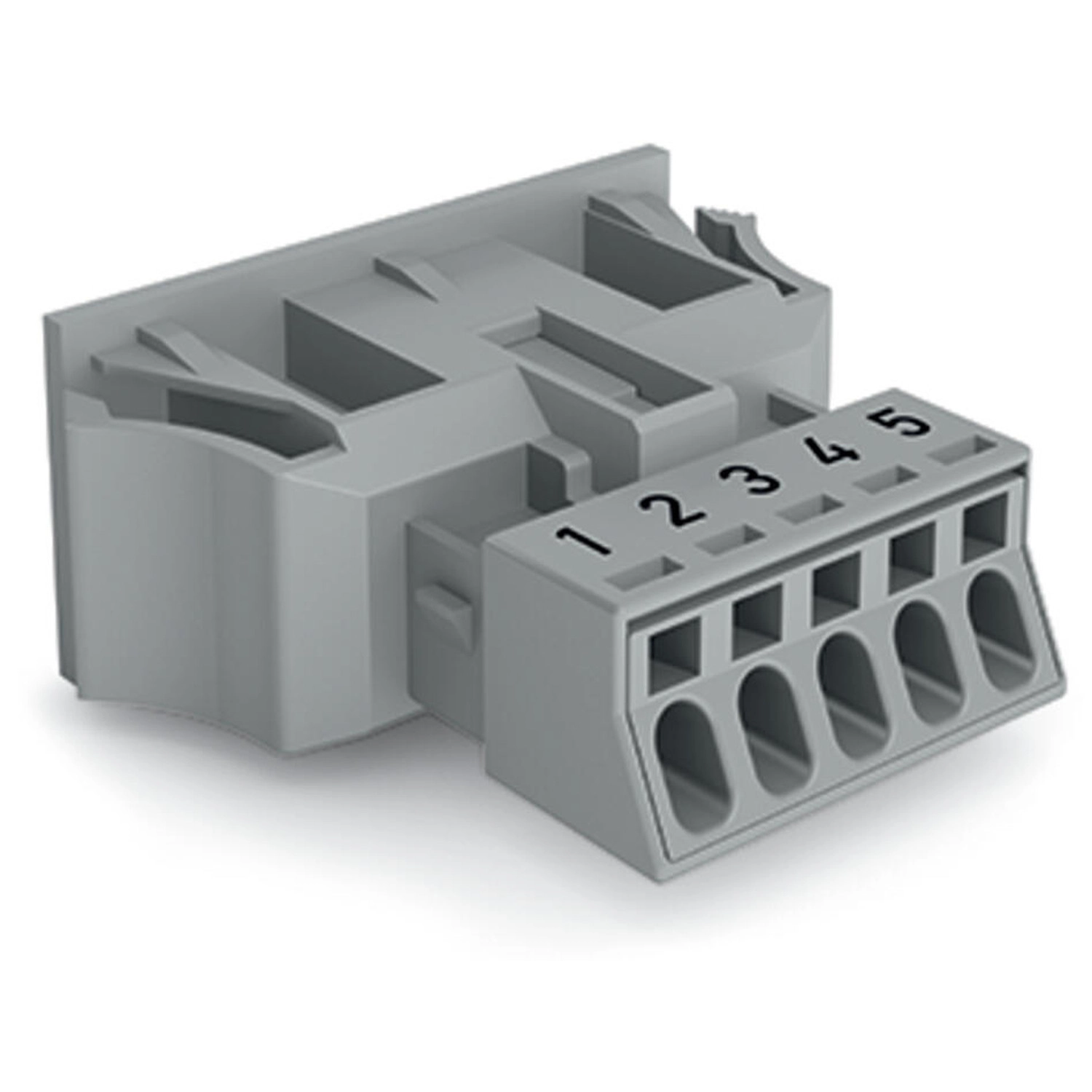

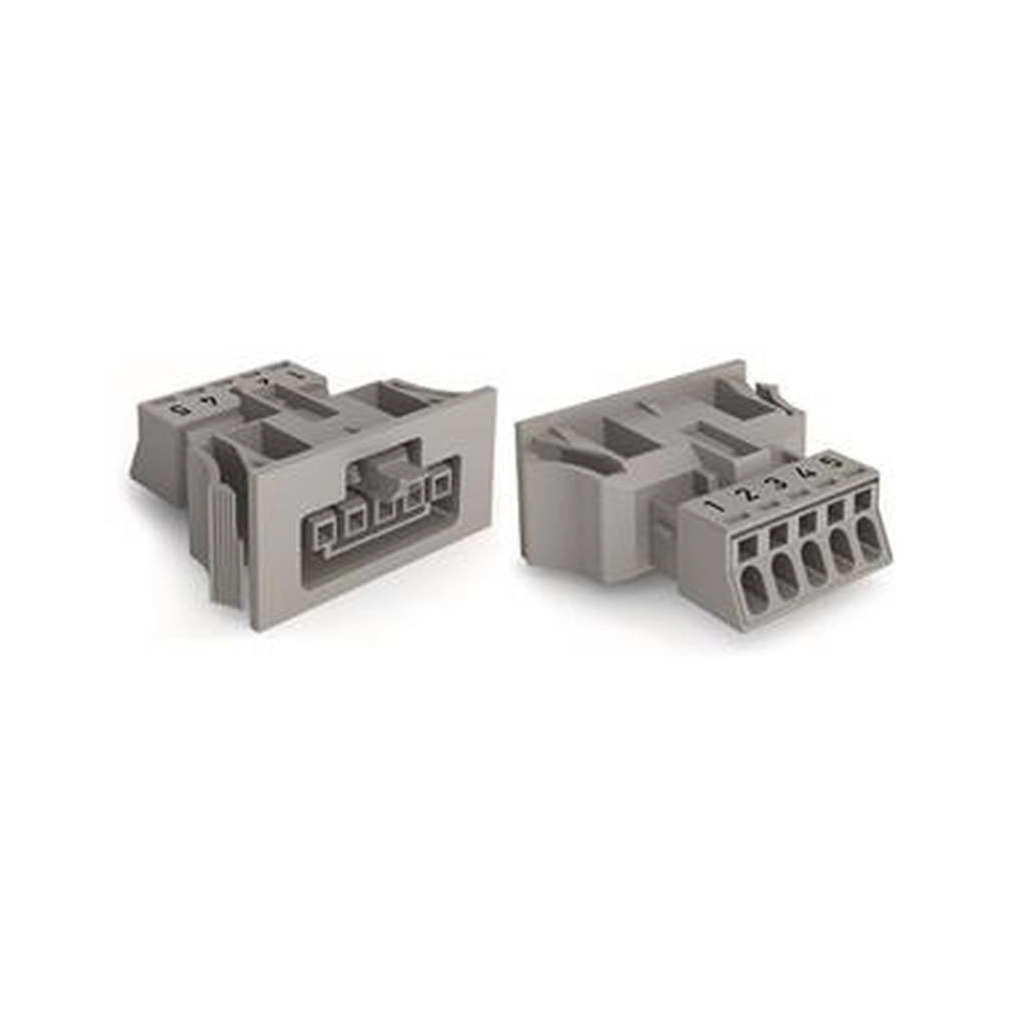

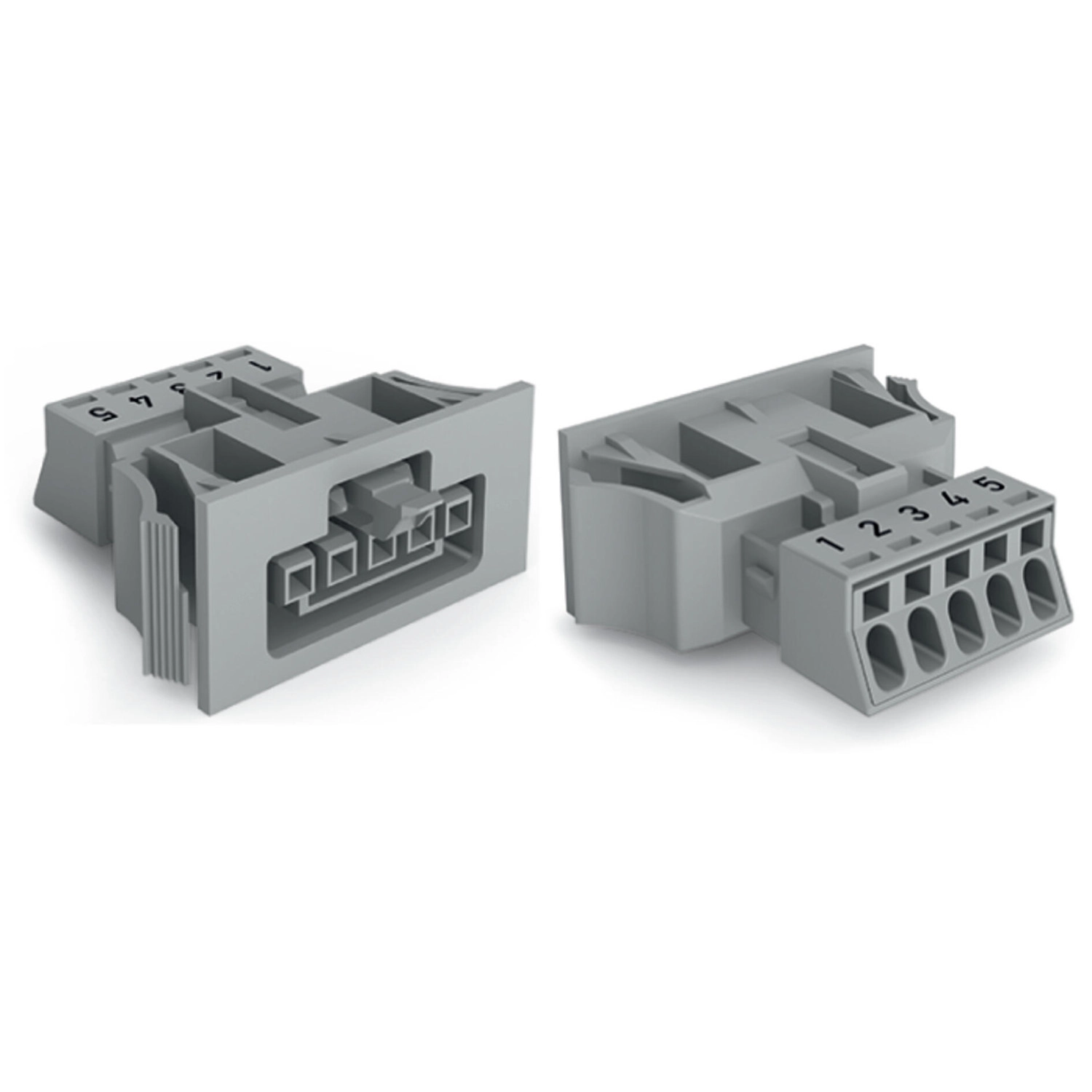

Wago 890-745 WINSTA® MINI bepattintható aljzat, 5 pólusú, B kódolású, 1,5 mm², szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 890-745 szürke WINSTA MINI bepattintható aljzat öt pólussal, B kódolással, vezérléstechnikai alkalmazásokhoz készül. IP40 védettségű; névleges keresztmetszete 1,5 mm². Az IEC/EN szerinti 16 A névleges áramhoz terhelési feltételek tartoznak: három pólus terhelésekor 13 A, négy vagy öt pólus terhelésekor 10 A a megadott érték.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 16 A |
|---|---|
| Hárompólusú terhelés esetén megadott áram | 13 A |
| Négy- és ötpólusú terhelés esetén megadott áram | 10 A |
| UL1977 | 600 V; 12 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 5 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 5 |
| Kódolás | B |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 35,5 mm / 1,398 inch |
| Magasság | 17,5 mm / 0,689 inch |
| Mélység | 39,85 mm / 1,569 inch |
| Alkalmazás | Vezérlés technológia |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | szürke |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,181 MJ |
| Tömeg | 9 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | 1, 2, 3, 4, 5 |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP40 |
| Készülékházon átmenő alkalmazás | Igen |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |

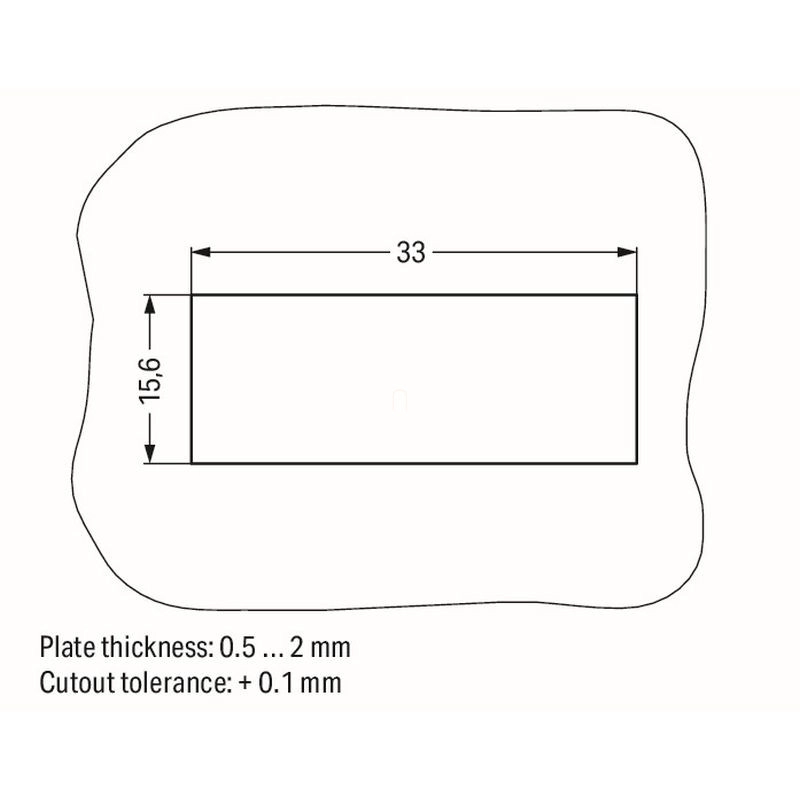

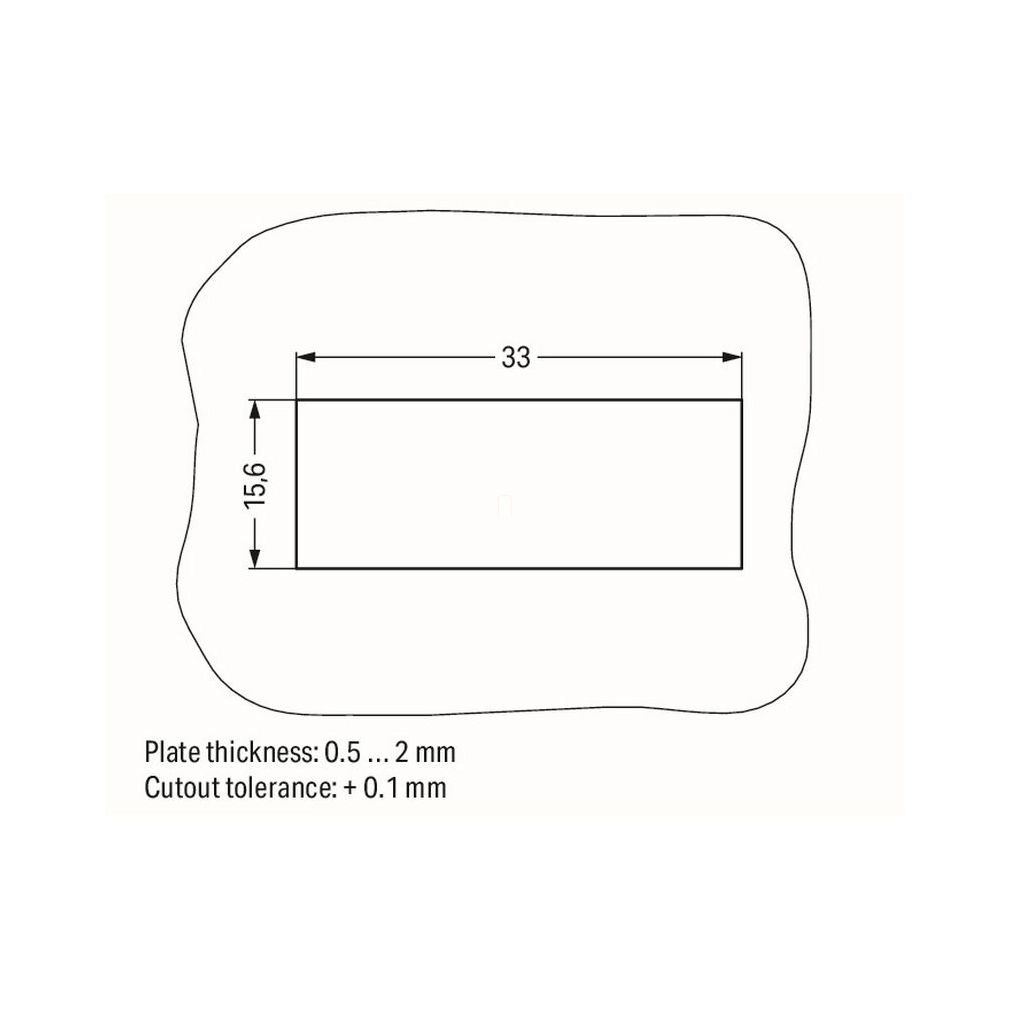

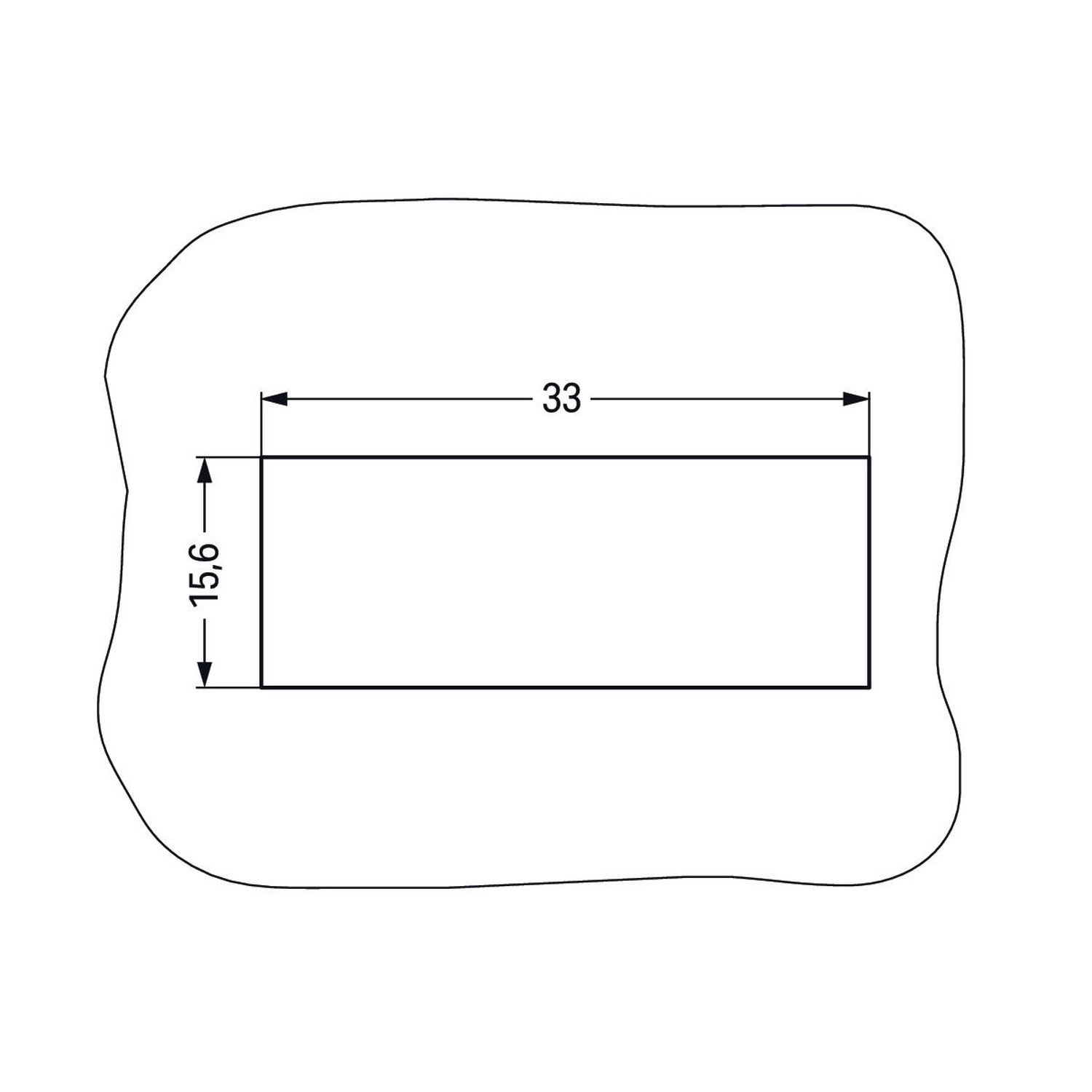

| Beépítési kivágás | 33 × 15,6 mm; tűrés +0,1 mm |

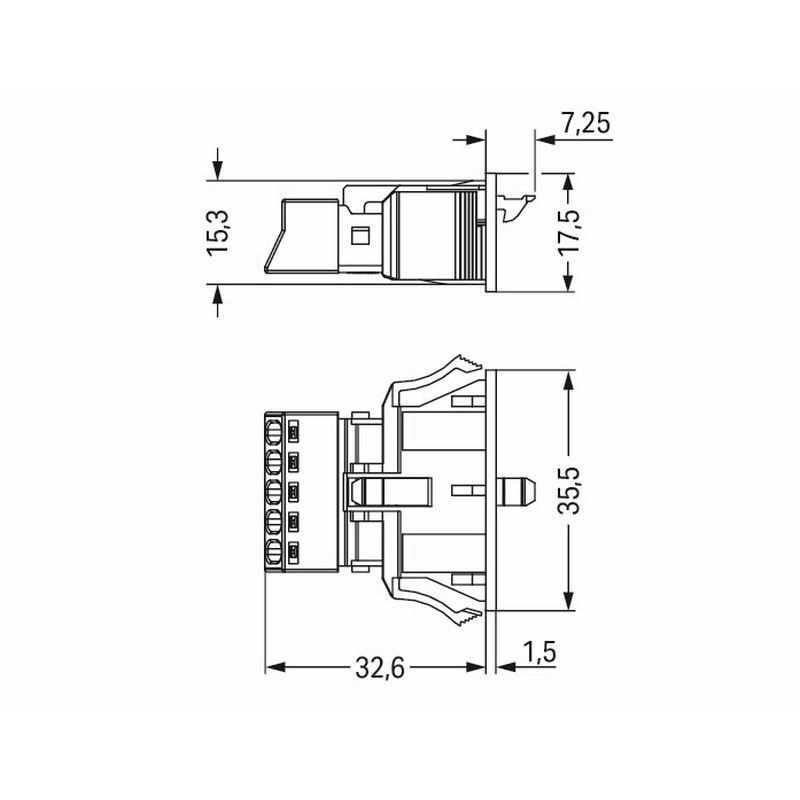

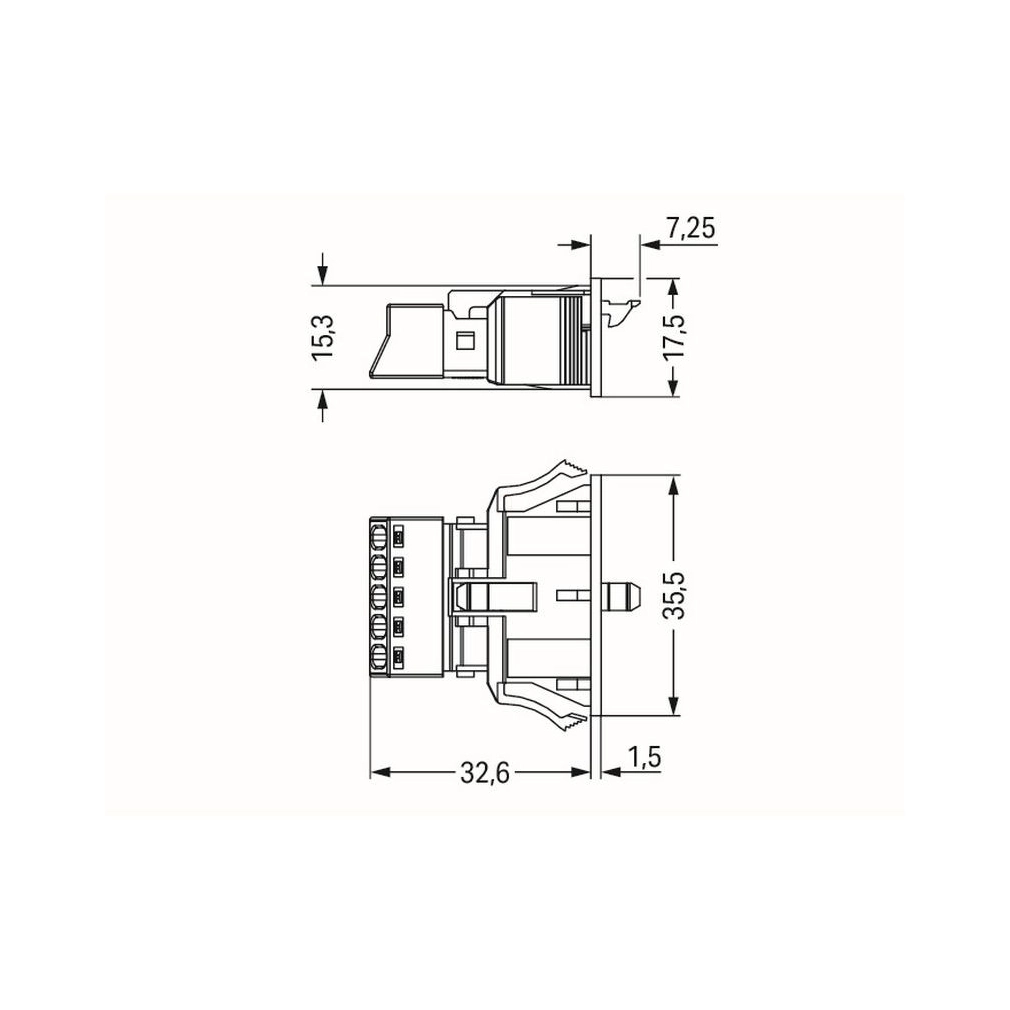

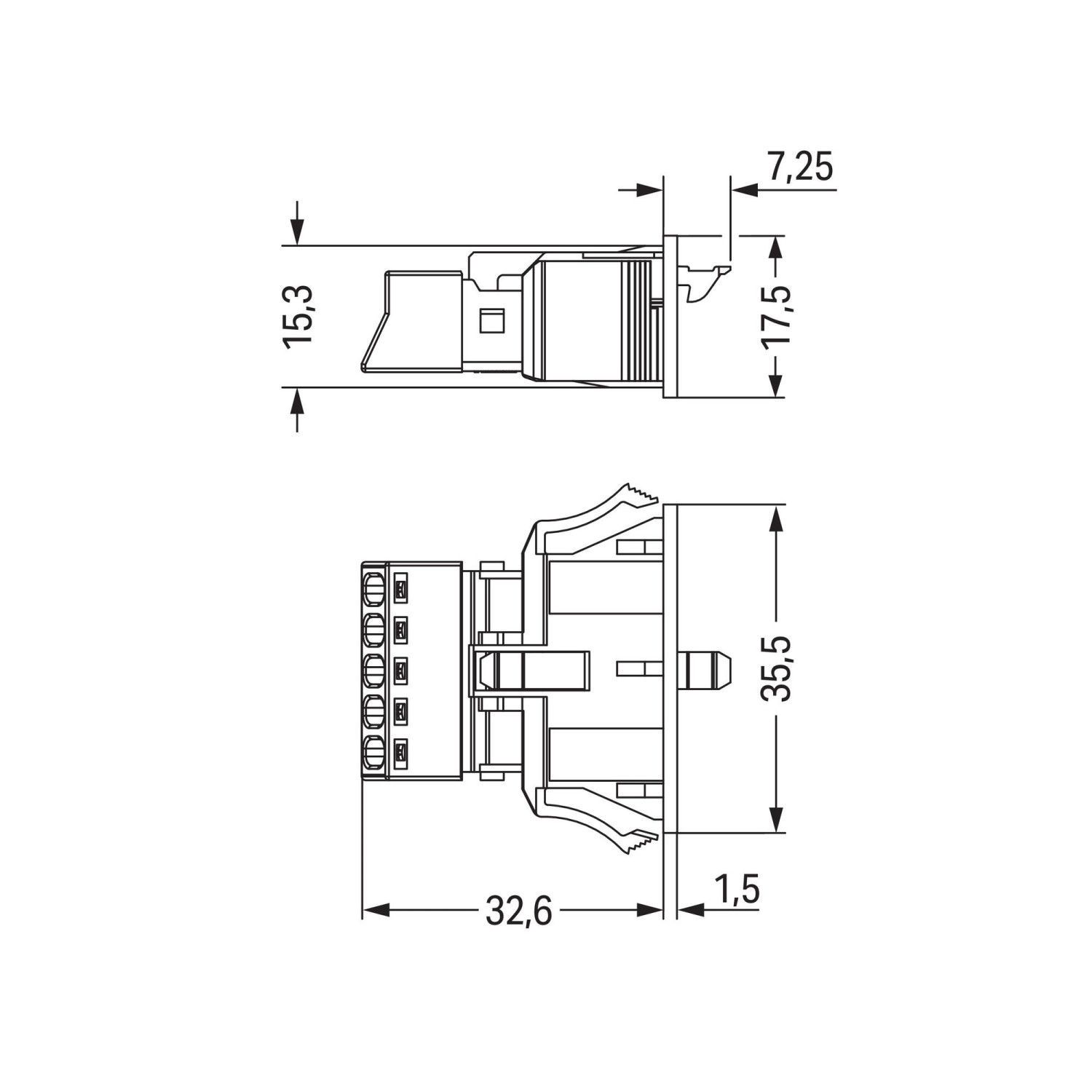

| Oldalnézeti részméretek | 15,3; 17,5; 7,25; 35,5; 32,6; 1,5 mm |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Beépítés | A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
B kódolás és áramkör-azonosítás
| Csatlakoztatási feltétel | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
|---|---|
| Egyéb pólusjelölésű változatok | A WAGO értékesítésén keresztül igényelhetők vagy a gyártó konfigurátorával konfigurálhatók. |
Tanúsítványok és nyilatkozatok
| CB | EN61984; NL-64351 |
|---|---|
| CB | EN61984; 71-112993 |
| cURus | UL1977; E45171 |
| KEMA/KEUR | EN60320; 2148952.04 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok és konfekcionált kábelek
| 890-255 | Dugó; 5 pólusú; Kod. B; 1,50 mm²; szürke |
|---|---|
| 891-8995/005-103 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. B; (H)05VV-F 5x1,0 mm²; 1 m; 1,00 mm²; szürke |
| 891-8995/205-103 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. B; (H)05VV-F 5x1,0 mm²; 1 m; 1,00 mm²; szürke |
Opcionális kiegészítők
| 770-693 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 770-643 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fekete |
| 890-385 | Működtetőszerszám; 5irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi árammal terhelhető öt pólus egyidejű terhelésekor?
A megadott érték 10 A; hárompólusú terhelésnél 13 A. Az IEC/EN névleges adat 16 A, az UL1977 adat 12 A.
Mekkora kivágás szükséges?
33 × 15,6 mm, +0,1 mm tűréssel.
Eltérő színű B-kódolású csatlakozót is használhatok?
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 890-745 WINSTA® MINI bepattintható aljzat, 5 pólusú, B kódolású, 1,5 mm², szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-745 |
| GTIN / EAN | 4055143427647 |
| Terméktípus | WINSTA MINI ötpólusú bepattintható aljzat |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 16 A |
|---|---|
| Hárompólusú terhelés esetén megadott áram | 13 A |
| Négy- és ötpólusú terhelés esetén megadott áram | 10 A |
| UL1977 | 600 V; 12 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 5 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 5 |
| Kódolás | B |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 35,5 mm / 1,398 inch |
| Magasság | 17,5 mm / 0,689 inch |
| Mélység | 39,85 mm / 1,569 inch |
| Alkalmazás | Vezérlés technológia |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | szürke |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,181 MJ |
| Tömeg | 9 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | 1, 2, 3, 4, 5 |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP40 |
| Készülékházon átmenő alkalmazás | Igen |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Beépítési kivágás | 33 × 15,6 mm; tűrés +0,1 mm |
| Oldalnézeti részméretek | 15,3; 17,5; 7,25; 35,5; 32,6; 1,5 mm |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Beépítés | A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
B kódolás és áramkör-azonosítás
| Csatlakoztatási feltétel | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
|---|---|
| Egyéb pólusjelölésű változatok | A WAGO értékesítésén keresztül igényelhetők vagy a gyártó konfigurátorával konfigurálhatók. |
Tanúsítványok és nyilatkozatok
| CB | EN61984; NL-64351 |
|---|---|
| CB | EN61984; 71-112993 |
| cURus | UL1977; E45171 |
| KEMA/KEUR | EN60320; 2148952.04 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok és konfekcionált kábelek
| 890-255 | Dugó; 5 pólusú; Kod. B; 1,50 mm²; szürke |
|---|---|
| 891-8995/005-103 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. B; (H)05VV-F 5x1,0 mm²; 1 m; 1,00 mm²; szürke |
| 891-8995/205-103 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. B; (H)05VV-F 5x1,0 mm²; 1 m; 1,00 mm²; szürke |
Opcionális kiegészítők
| 770-693 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 770-643 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fekete |
| 890-385 | Működtetőszerszám; 5irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-06-02 |
| eCl@ss 9.0 | 27-44-06-02 |
| ETIM 9.0 | EC002566 |
| ETIM 10.0 | EC002566 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.02. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-745 WINSTA® MINI bepattintható aljzat, 5 pólusú, B kódolású, 1,5 mm², szürke használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Beépítés
A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben.
Kábel előkészítése
Az ötpólusú kábel külső köpenyét 45 mm hosszan távolítsd el.
Az ereket 9 mm hosszan csupaszold.
Vezeték bekötése
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
A tömör vezetéket egyszerűen nyomd be.
Áramkörök azonosítása
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
