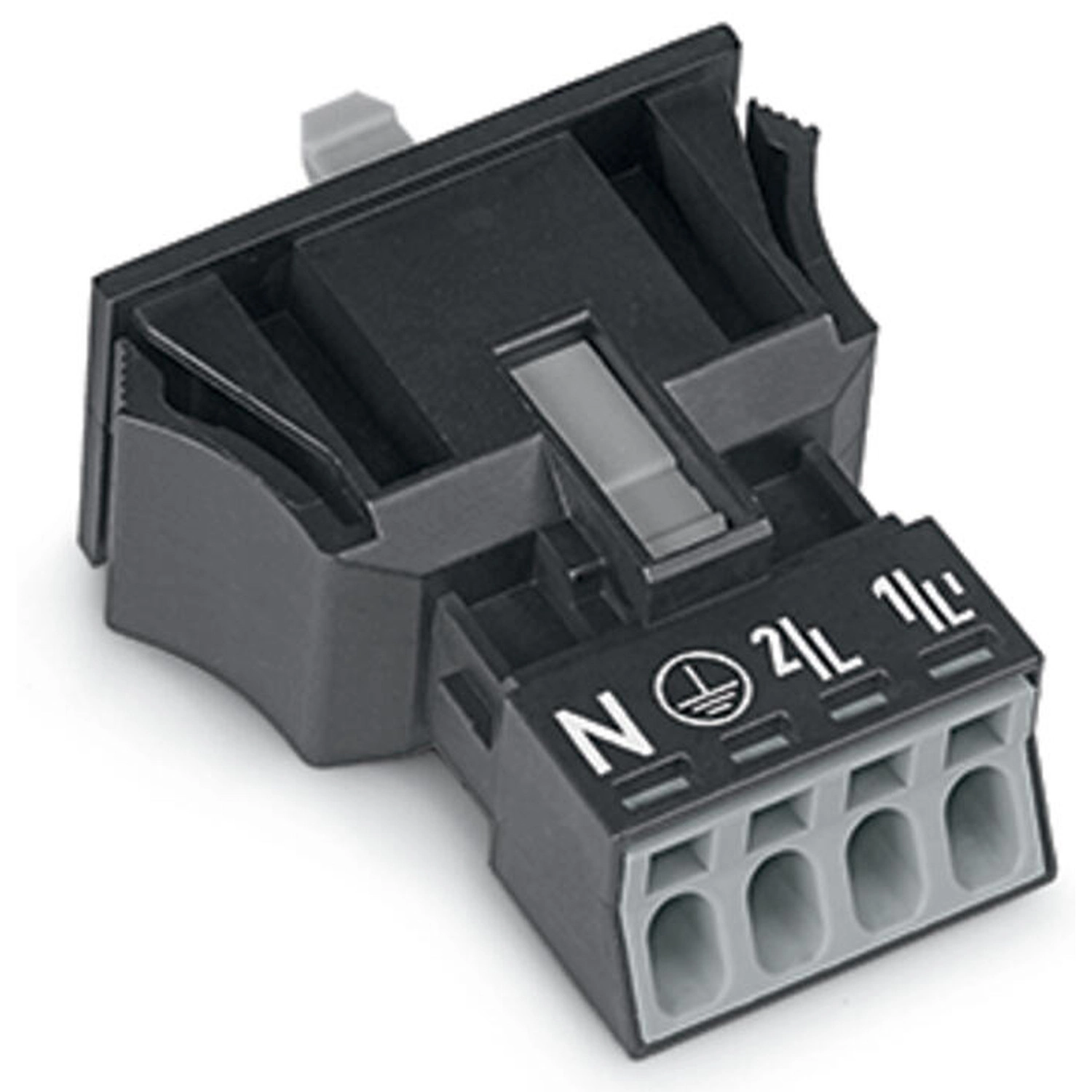

Wago 890-704 WINSTA® MINI bepattintható aljzat, 4 pólusú, A kódolású, 1,5 mm², fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

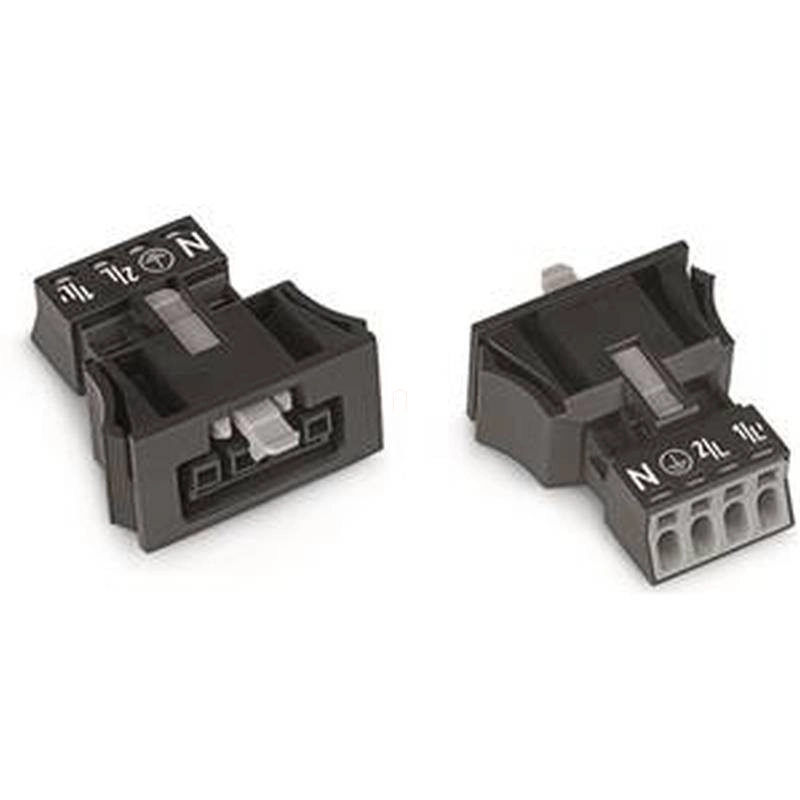

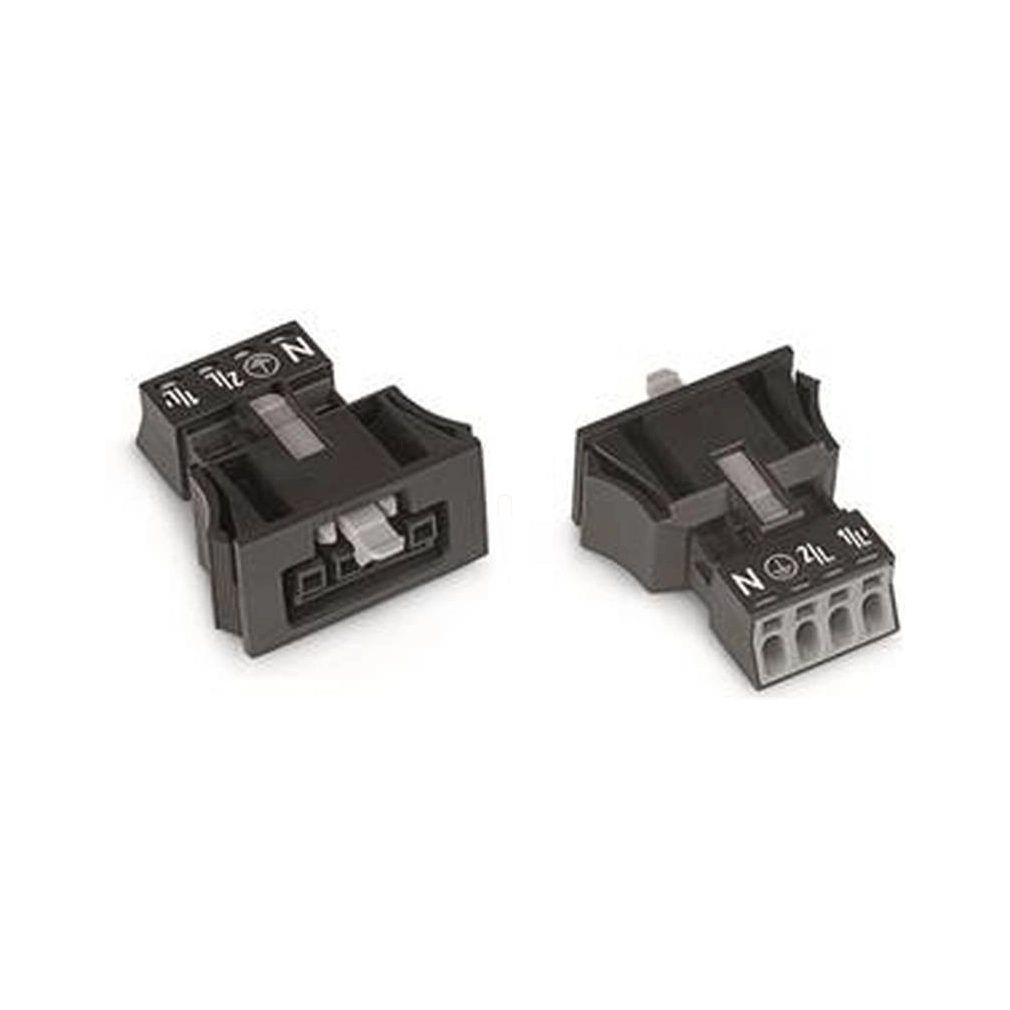

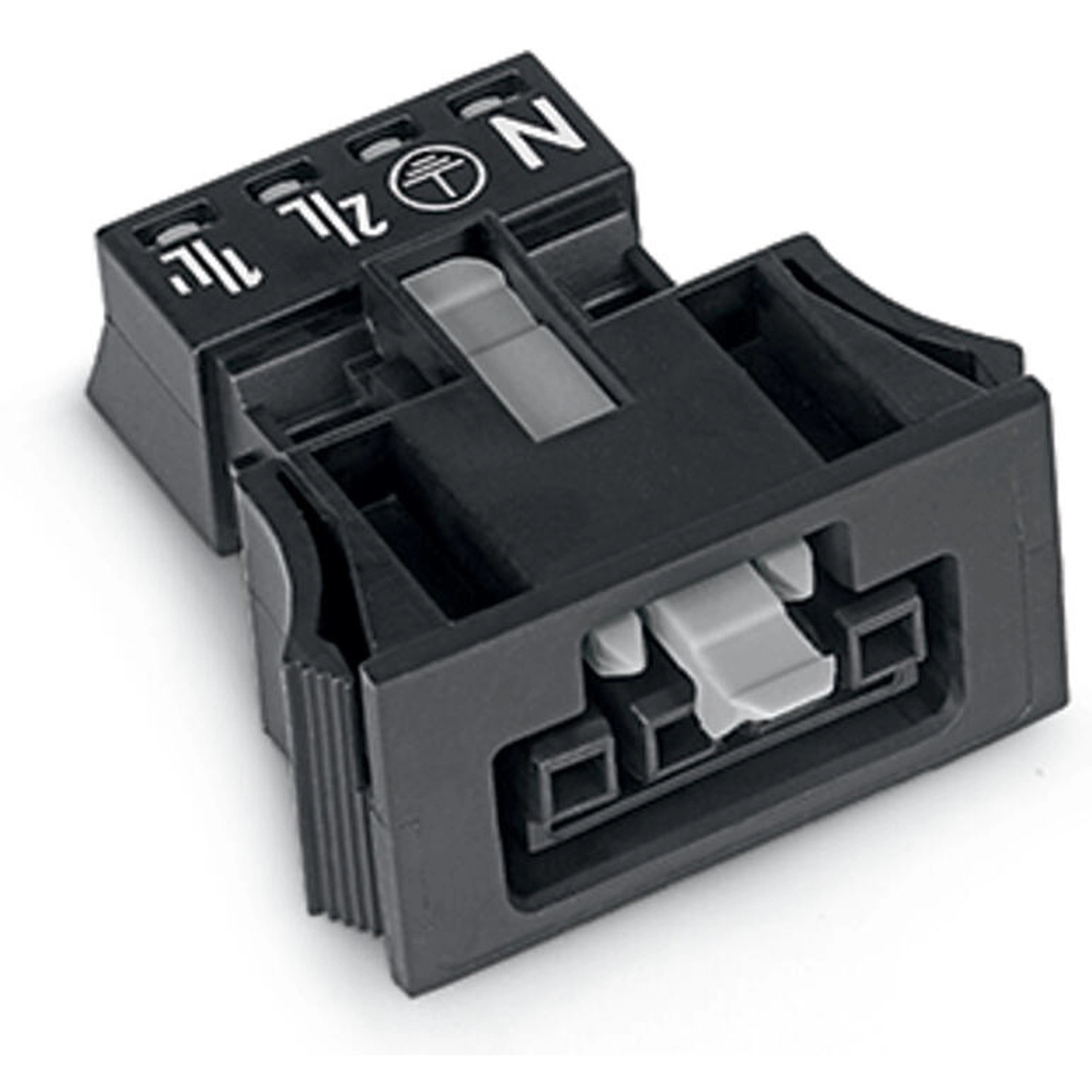

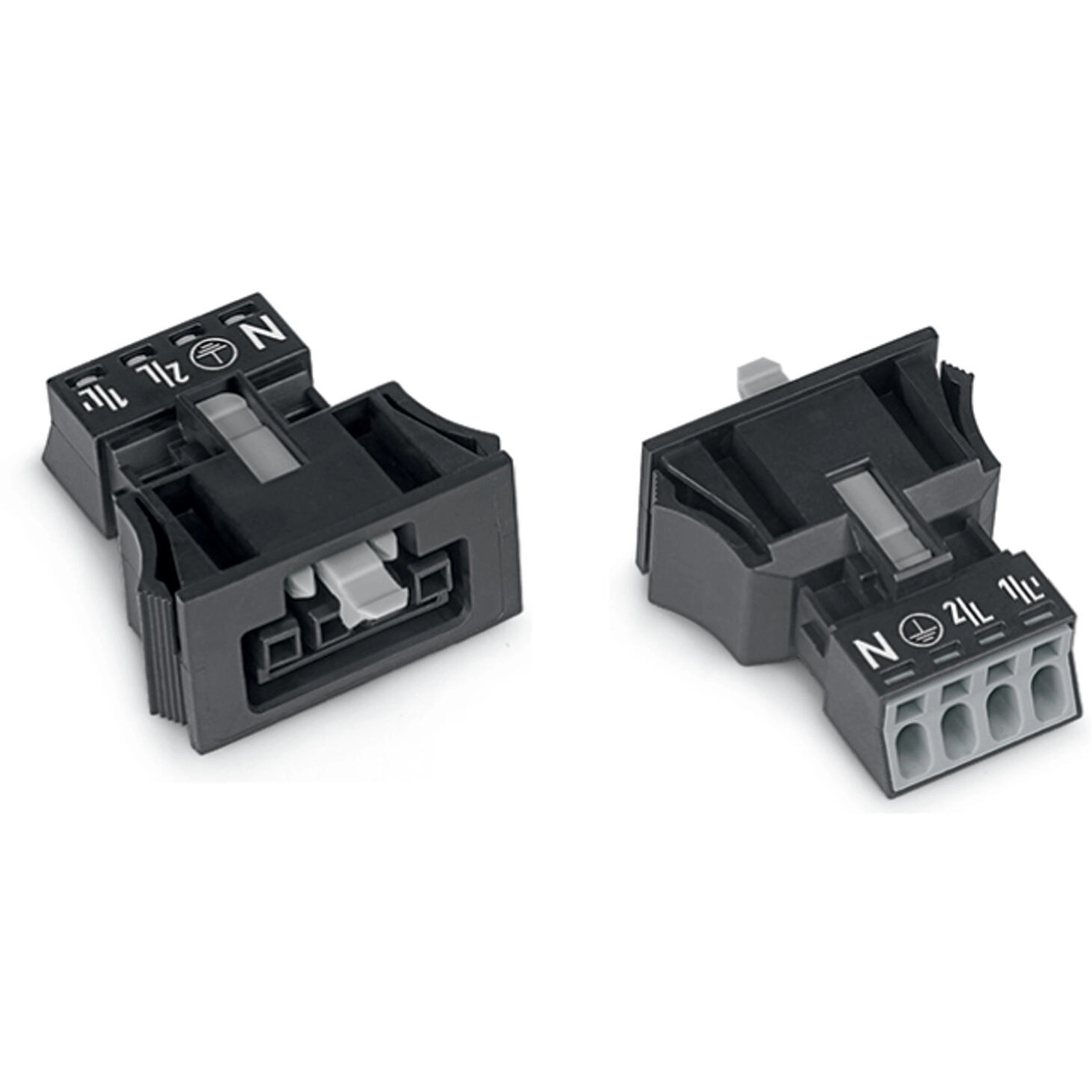

A Wago 890-704 fekete WINSTA MINI bepattintható aljzat négy pólussal, A kódolással és 1,5 mm² névleges keresztmetszettel készül. Négy csatlakozási pontot és négy potenciált biztosít, IP40 védettséggel.
Beépítés
A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 16 A |
|---|---|
| UL1977 | 600 V; 12 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 4 |
| Kódolás | A |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 28,6 mm / 1,126 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 39,85 mm / 1,569 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | fekete |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,149 MJ |
| Tömeg | 7,3 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | N, védőföld, 2/L, 1/L' |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP40 |
| Készülékházon átmenő alkalmazás | Igen |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |

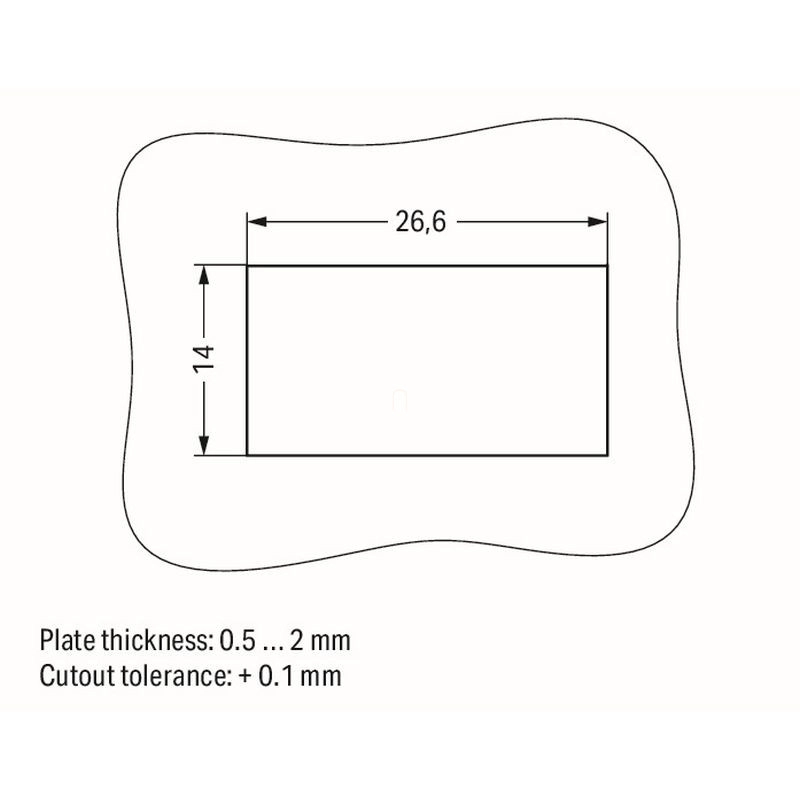

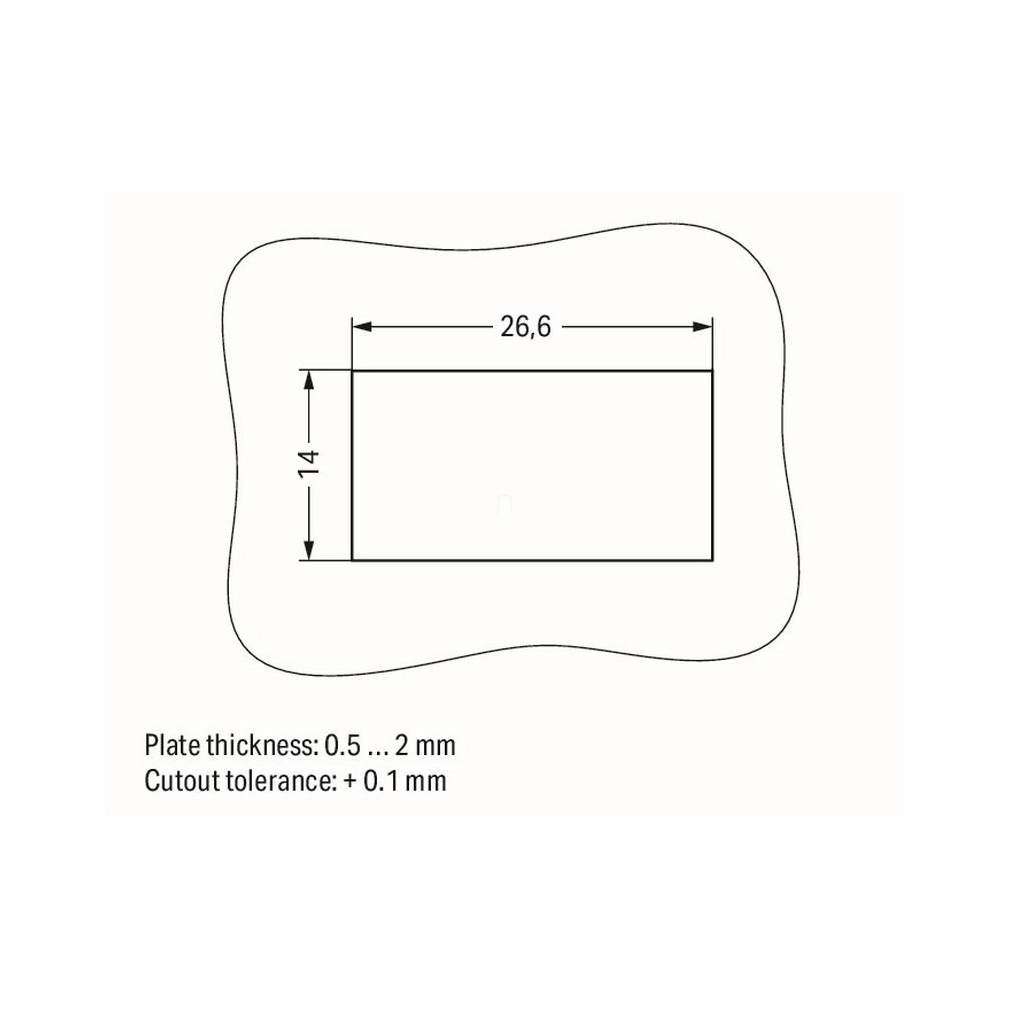

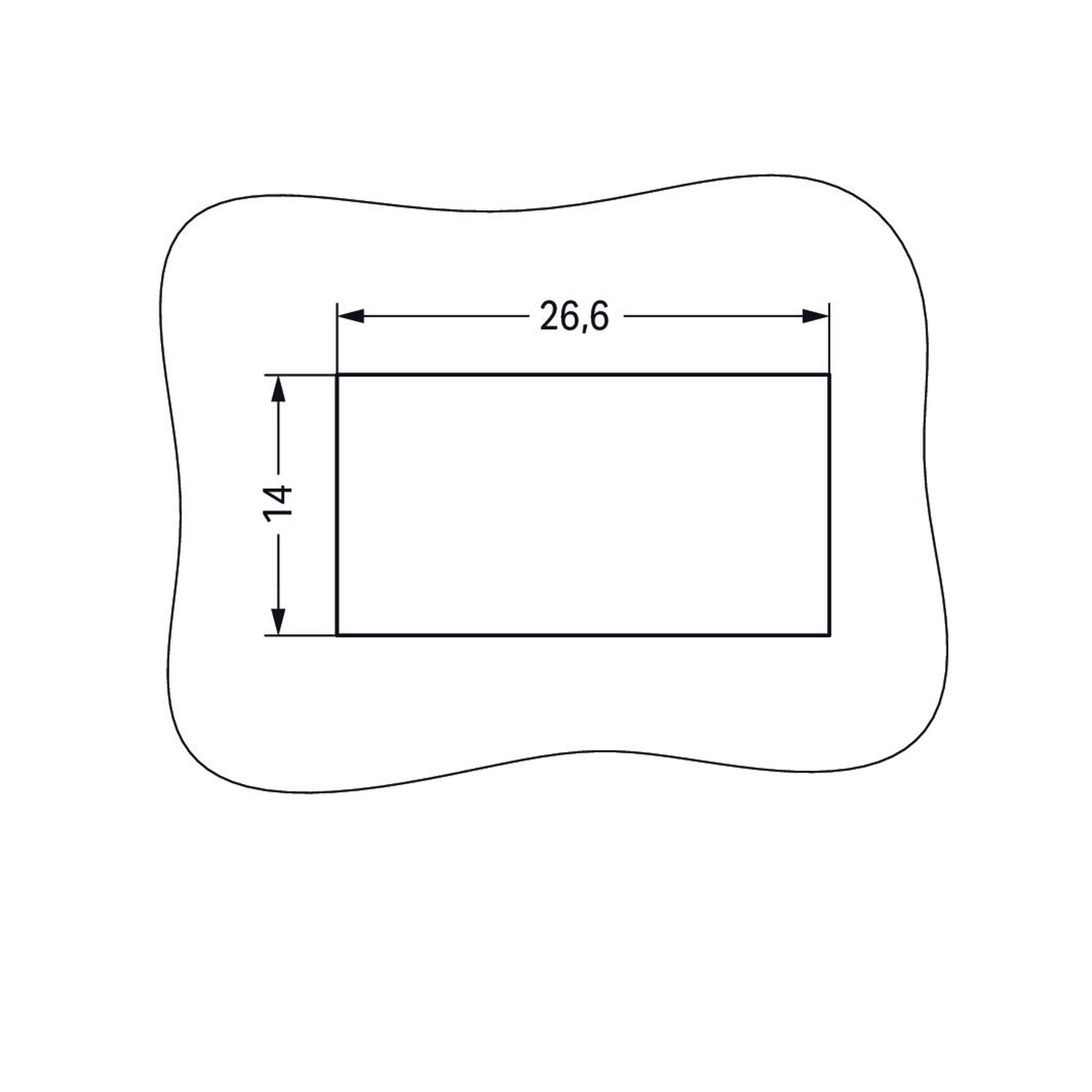

| Beépítési kivágás | 26,6 × 14 mm; tűrés +0,1 mm |

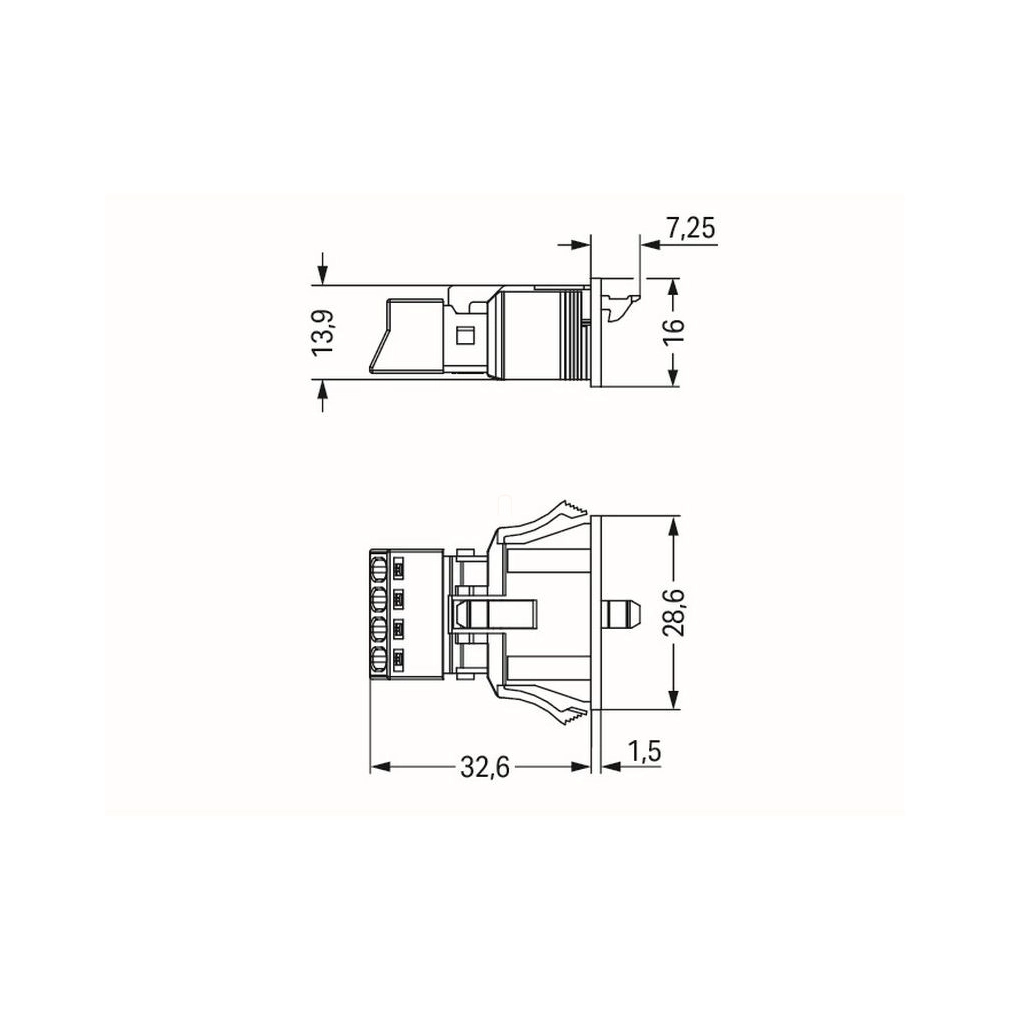

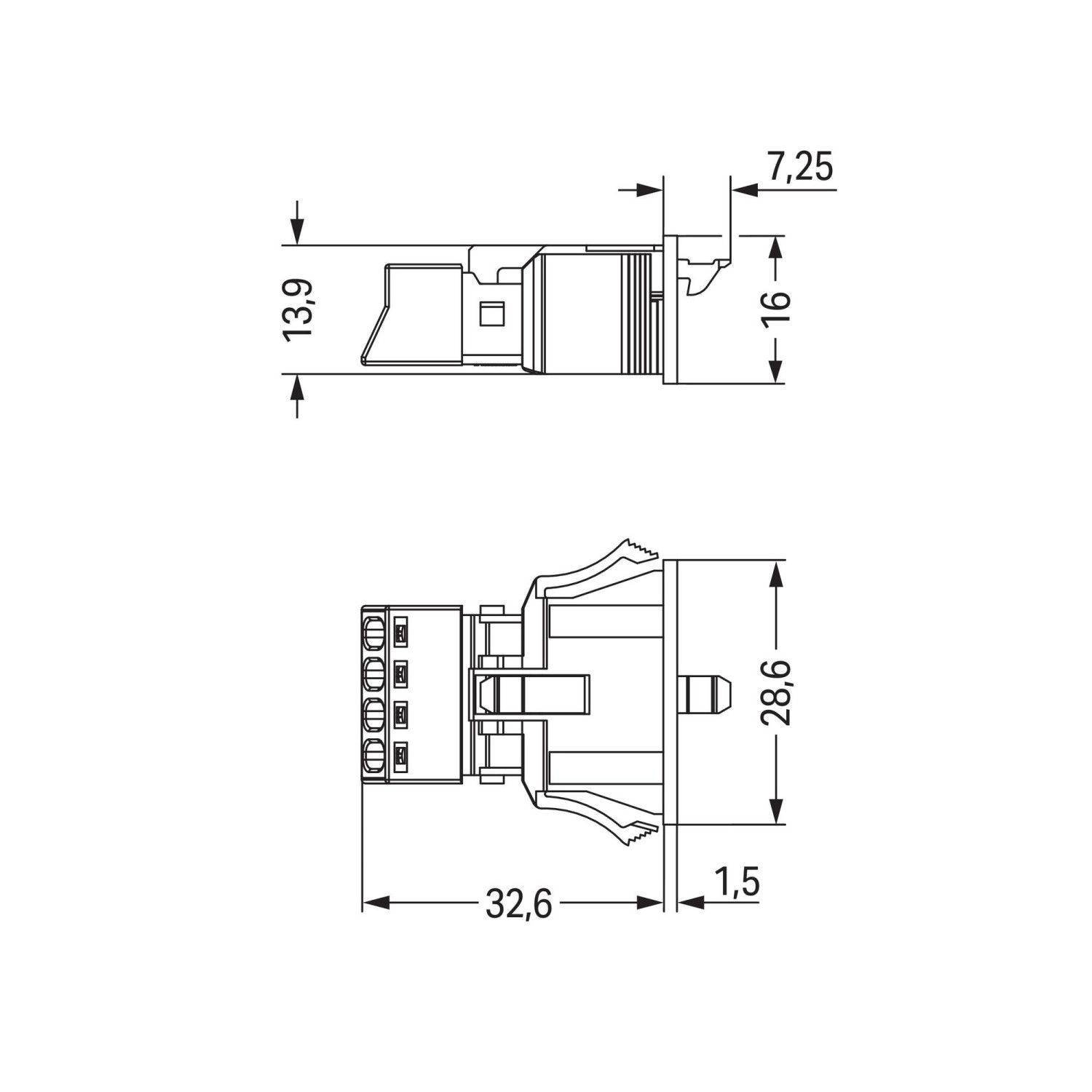

| Oldalnézeti részméretek | 13,9; 16; 7,25; 28,6; 32,6; 1,5 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok és konfekcionált kábelek
| 890-214 | Dugó; 4 pólusú; Kod. A; 1,50 mm²; fekete |
|---|---|
| 890-114 | Dugó; tehermentesítő készülékházzal; 4 pólusú; 1,50 mm²; fekete |
| 891-8994/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 4 pólusú; Kod. A; H05VV-F 4G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 891-8994/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 4 pólusú; Kod. A; H05VV-F 4G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 890-694 | Lezárokupak; 4 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 890-644 | Lezárokupak; 4 pólusú; kivágáshoz; Műanyag; fekete |
| 890-384 | Működtetőszerszám; 4irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora kivágás szükséges?
26,6 × 14 mm, +0,1 mm tűréssel.
Mennyi a névleges árama?
IEC/EN60664-1 szerint 16 A; UL1977 szerint 12 A.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 890-704 WINSTA® MINI bepattintható aljzat, 4 pólusú, A kódolású, 1,5 mm², fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-704 |
| GTIN / EAN | 4045454233426 |
| Terméktípus | Négypólusú WINSTA MINI bepattintható aljzat |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 16 A |
|---|---|
| UL1977 | 600 V; 12 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 4 |
| Kódolás | A |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 28,6 mm / 1,126 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 39,85 mm / 1,569 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | fekete |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,149 MJ |
| Tömeg | 7,3 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | N, védőföld, 2/L, 1/L' |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP40 |
| Készülékházon átmenő alkalmazás | Igen |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Beépítési kivágás | 26,6 × 14 mm; tűrés +0,1 mm |
| Oldalnézeti részméretek | 13,9; 16; 7,25; 28,6; 32,6; 1,5 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok és konfekcionált kábelek
| 890-214 | Dugó; 4 pólusú; Kod. A; 1,50 mm²; fekete |
|---|---|
| 890-114 | Dugó; tehermentesítő készülékházzal; 4 pólusú; 1,50 mm²; fekete |
| 891-8994/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 4 pólusú; Kod. A; H05VV-F 4G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 891-8994/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 4 pólusú; Kod. A; H05VV-F 4G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 890-694 | Lezárokupak; 4 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 890-644 | Lezárokupak; 4 pólusú; kivágáshoz; Műanyag; fekete |
| 890-384 | Működtetőszerszám; 4irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-06-02 |
| eCl@ss 9.0 | 27-44-06-02 |
| ETIM 9.0 | EC002566 |
| ETIM 10.0 | EC002566 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.03. |
|---|
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben.
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
