Wago 890-713 WINSTA® MINI bepattintható dugó, 3 pólusú, A kódolású, 1,5 mm², fekete
RRP:1 246 Ft/db
1 233 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 074 Ft/db
nettó 846 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MINI apacsatlakozó/dugó téves összecsatlakoztatás elleni védelemmel. A 16 A névleges áramú WINSTA® MINI apacsatlakozó/dugó hatékony dugaszolható csatlakozást kínál az időigényes csavaros kötések helyett. A Wago installációs csatlakozói ismétlődő vagy meghatározott elrendezésben tervezett követelményeknél használhatók, például rácsos vagy süllyesztett világítás kiépítéséhez. A kódolási lehetőségek csökkentik a szerelési hibákat, és minden részegység gyors, biztonságos vezetékezését segítik. Az A kódolású WINSTA® MINI csatlakozókkal szinte bármely felhasználási területen megvalósíthatók általános hálózati alkalmazások. Különösen kompakt méreteinek köszönhetően a Push-in CAGE CLAMP® rugós csatlakozástechnikával működő WINSTA® MINI dugaszolható csatlakozórendszer szűk helyeken, kis csatlakoztatási tér esetén is jól alkalmazható. WINSTA® MINI megoldások villamos szereléshez: téves összecsatlakoztatás ellen védett és karbantartásmentes kivitel. A WINSTA® dugaszolható csatlakozórendszer az épületvillamossági szerelés szigorú követelményeihez igazodik. Dugaszolhatóvá, ezáltal gyorsabbá, még megbízhatóbbá és hibamentessé teszi a villamos szerelést. Az előszerelt rendszer csökkenti az összeszerelésre fordított időt és az építési helyszínen előforduló szerelési hibákat. A karbantartásmentes rugós csatlakozástechnika előnyei dugaszolható kivitelben is elérhetők; a szerelés a Wago IP20 védettségű megoldásával tervezhető. A téves összecsatlakoztatás elleni védelem kiküszöböli a hibákat. Egyszerű, szerszám nélküli működtetés, sokféle kódolási lehetőséggel. A kódolás számos általános hálózati alkalmazáshoz. Pontos méretek. Kényelmes szerelés és üzembe helyezés.

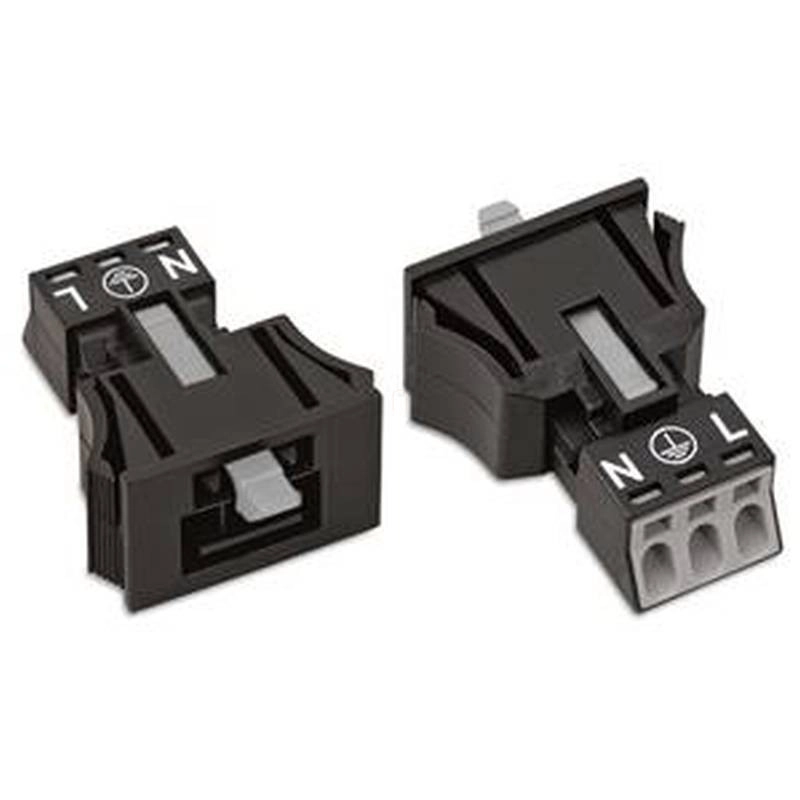

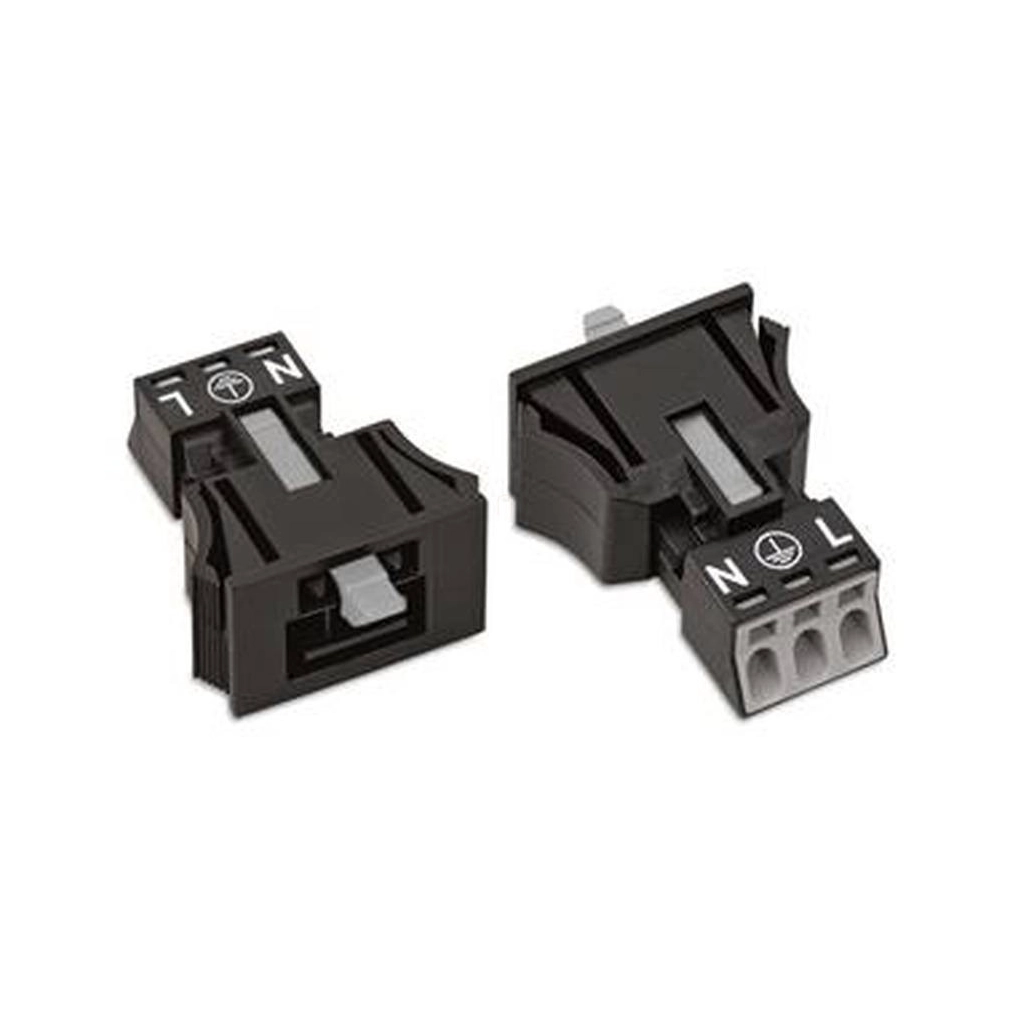

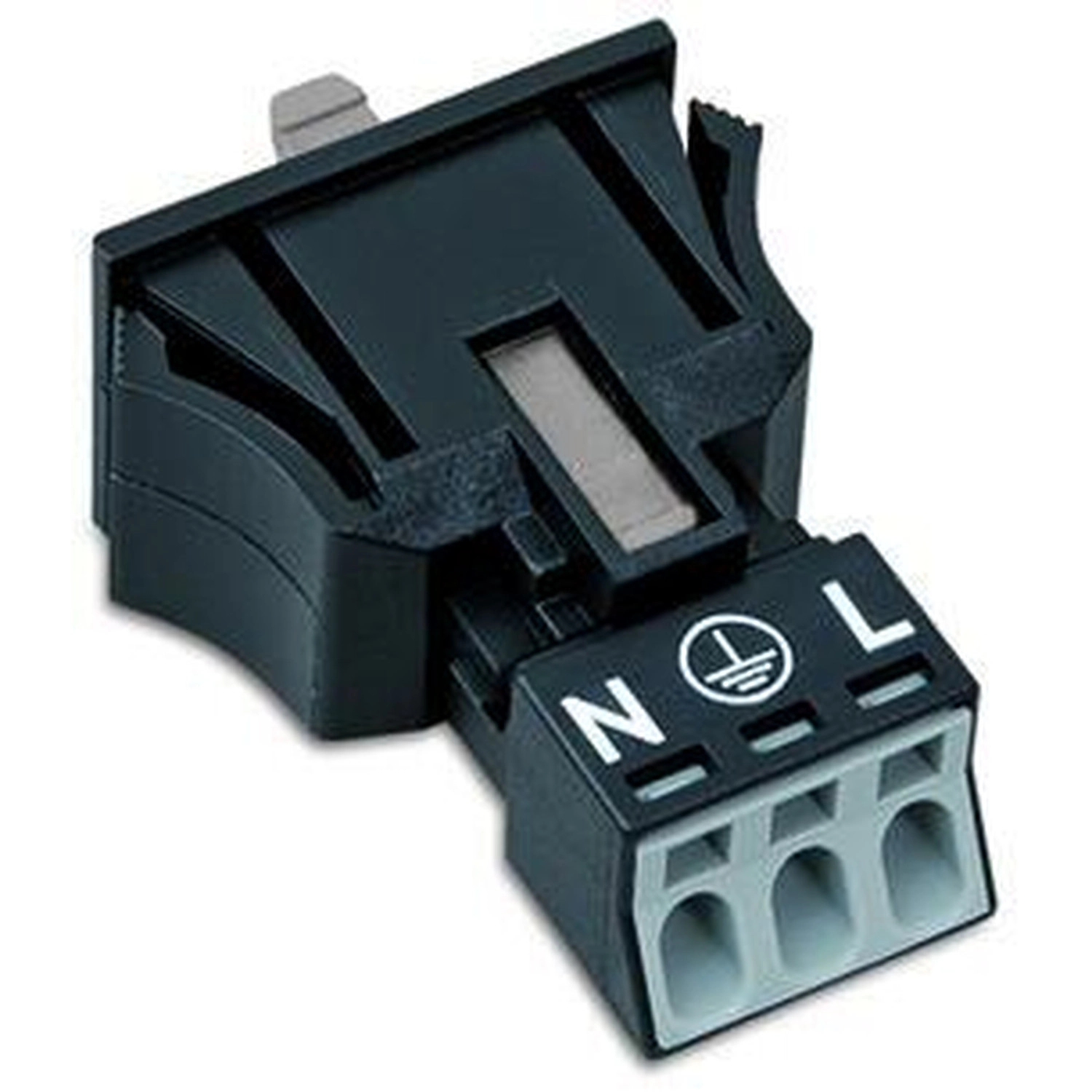

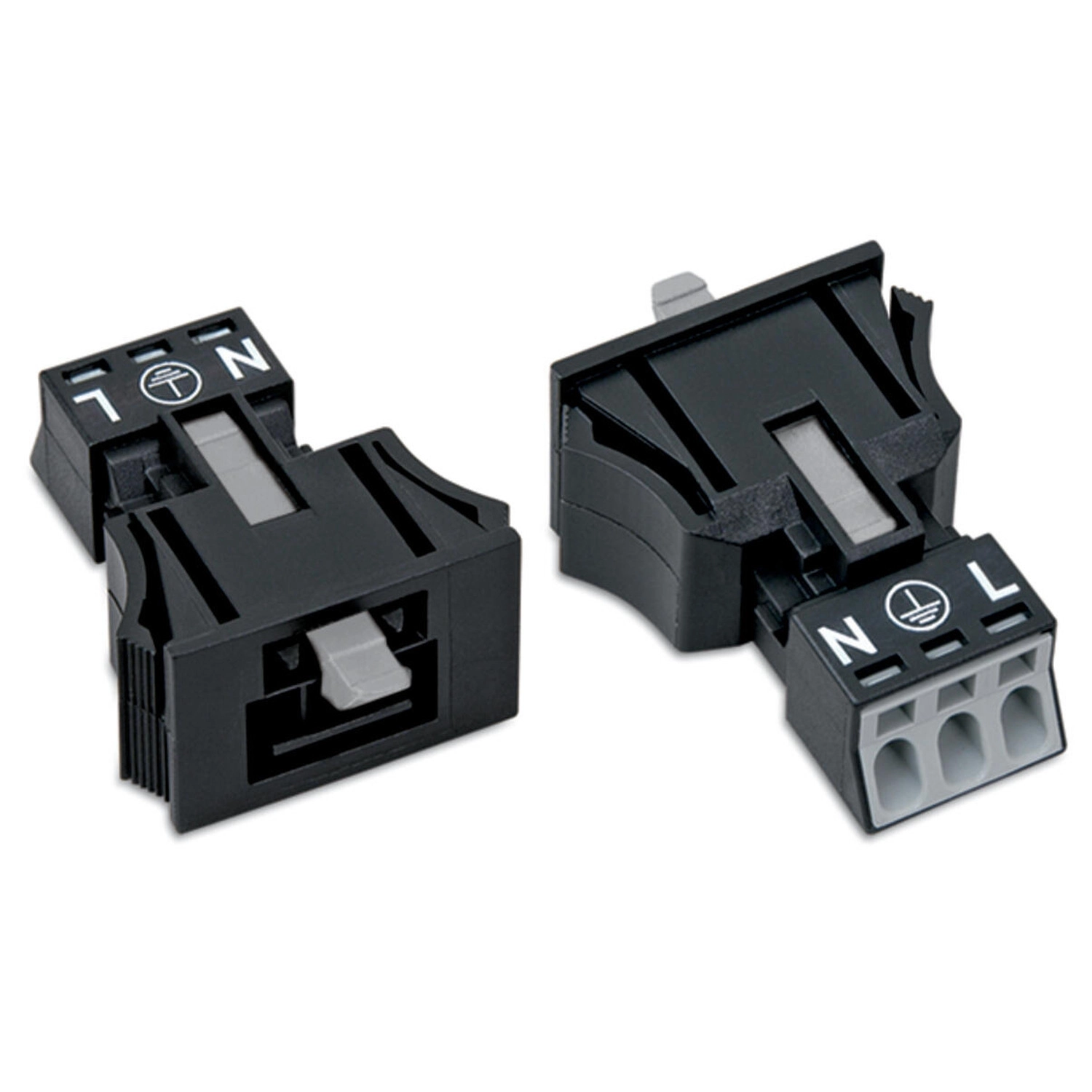

A Wago 890-713 fekete WINSTA MINI bepattintható dugó három pólussal, A kódolással és 1,5 mm² névleges keresztmetszettel készül. Három csatlakozási pontot és három potenciált biztosít. IP20 védettségű; összeillesztve IP40.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| UL1977 | 600 V; 14 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 3 |
| Kódolás | A |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 24,2 mm / 0,953 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 39,85 mm / 1,569 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,123 MJ |
| Tömeg | 5,5 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | Fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | N, védőföld, L |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Védettség | IP20; összeillesztve IP40 |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |

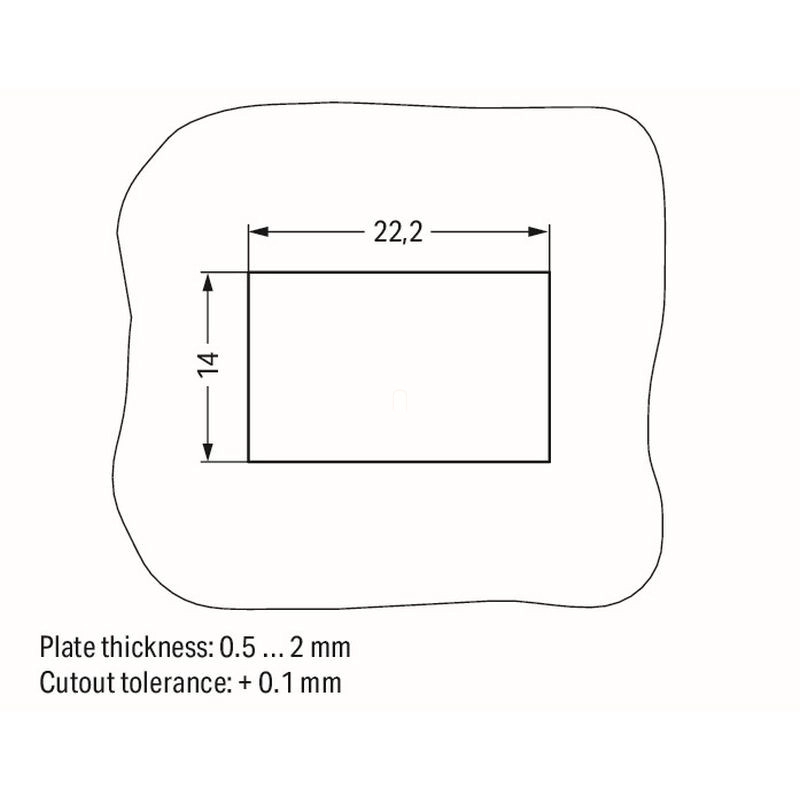

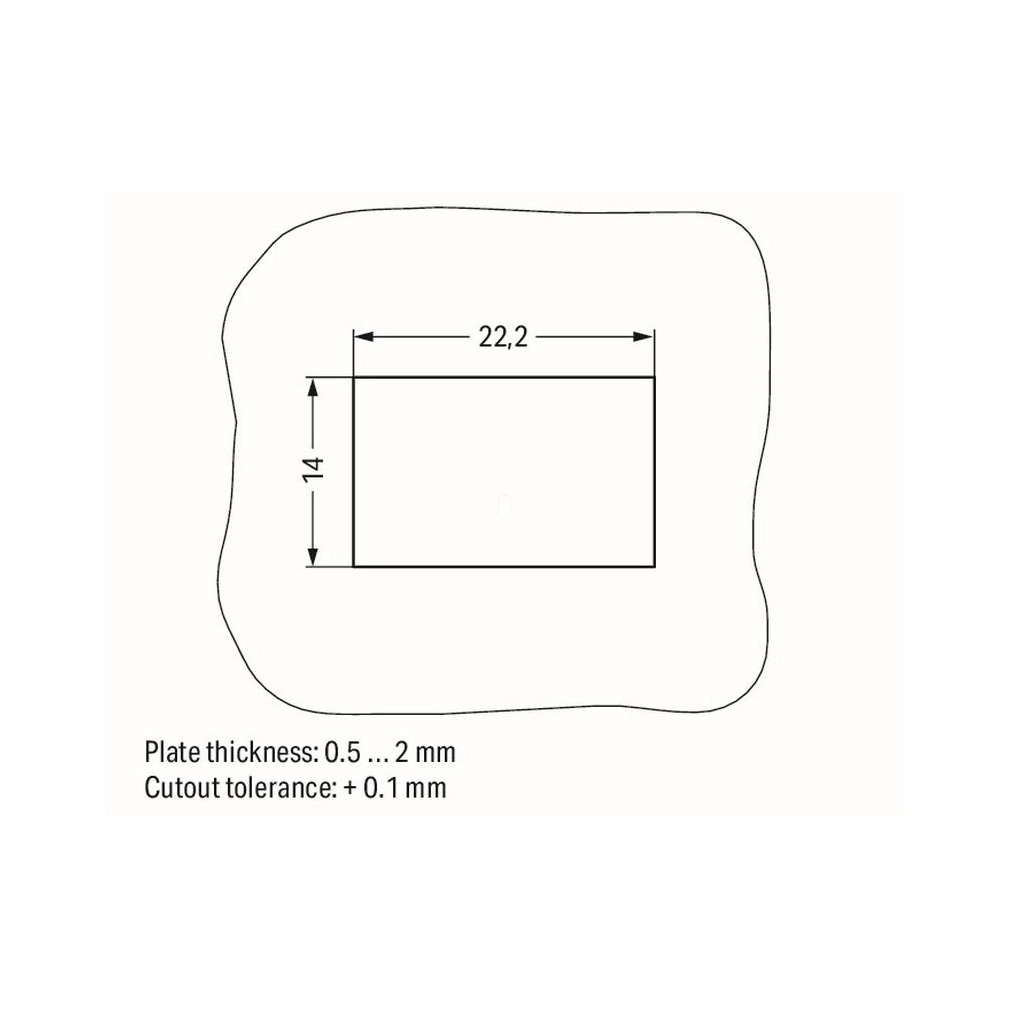

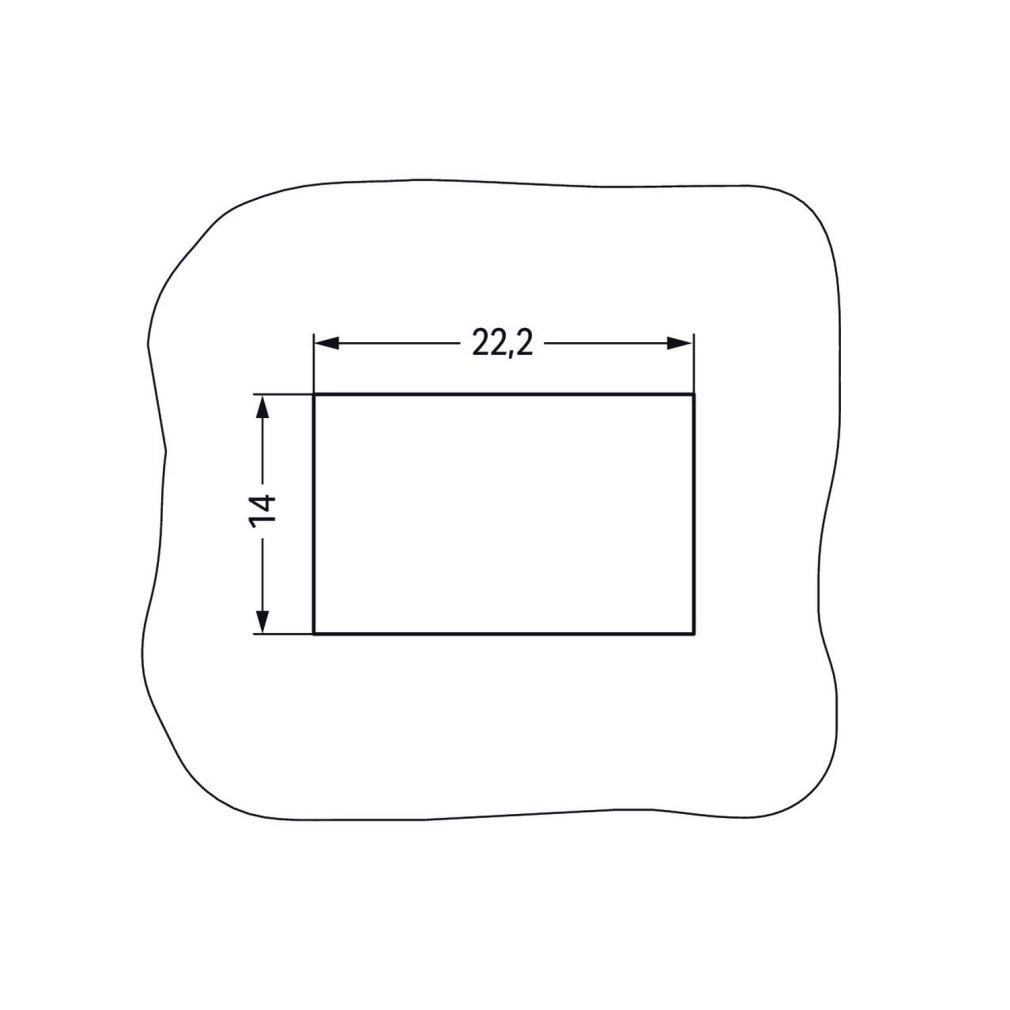

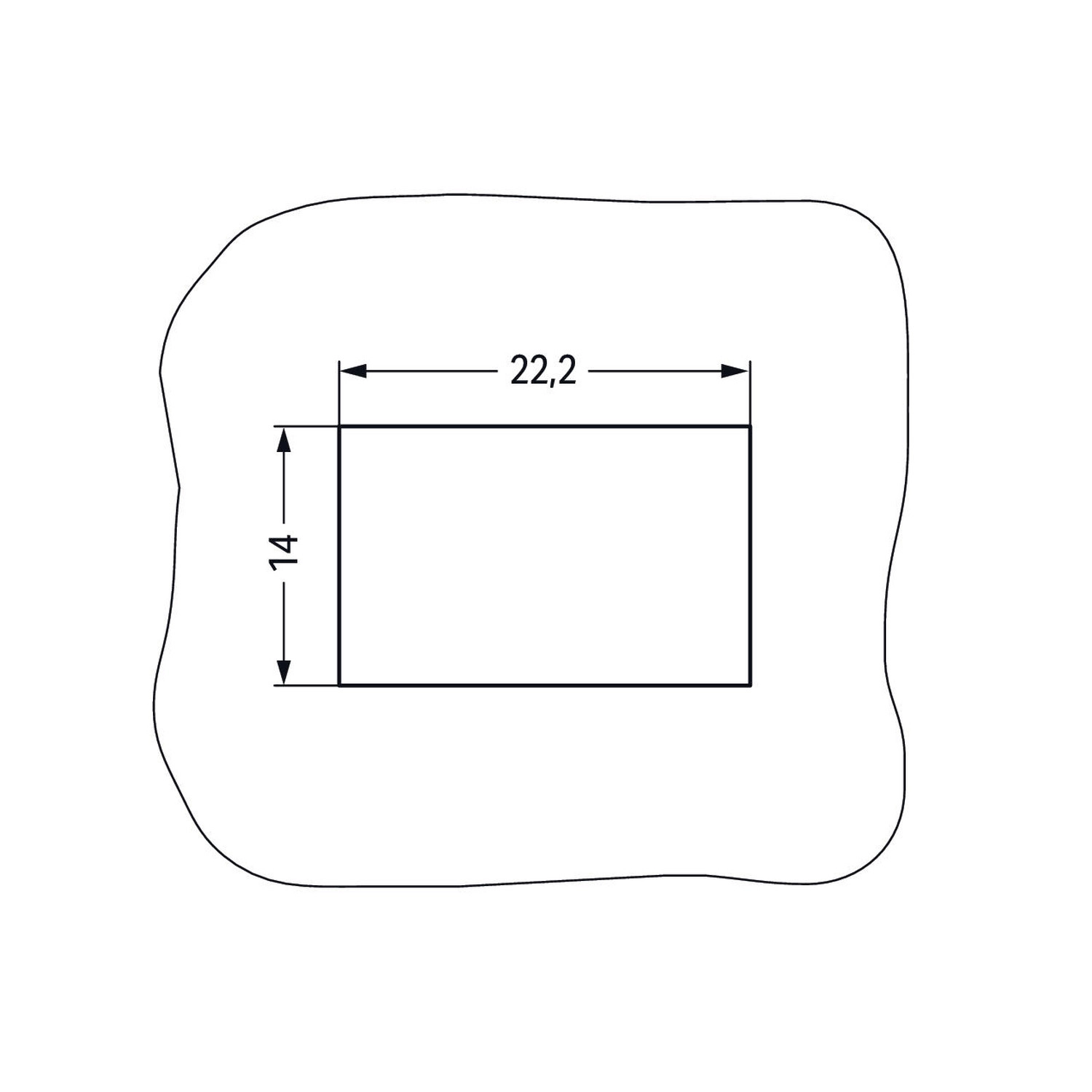

| Beépítési kivágás | 22,2 × 14 mm; tűrés +0,1 mm |

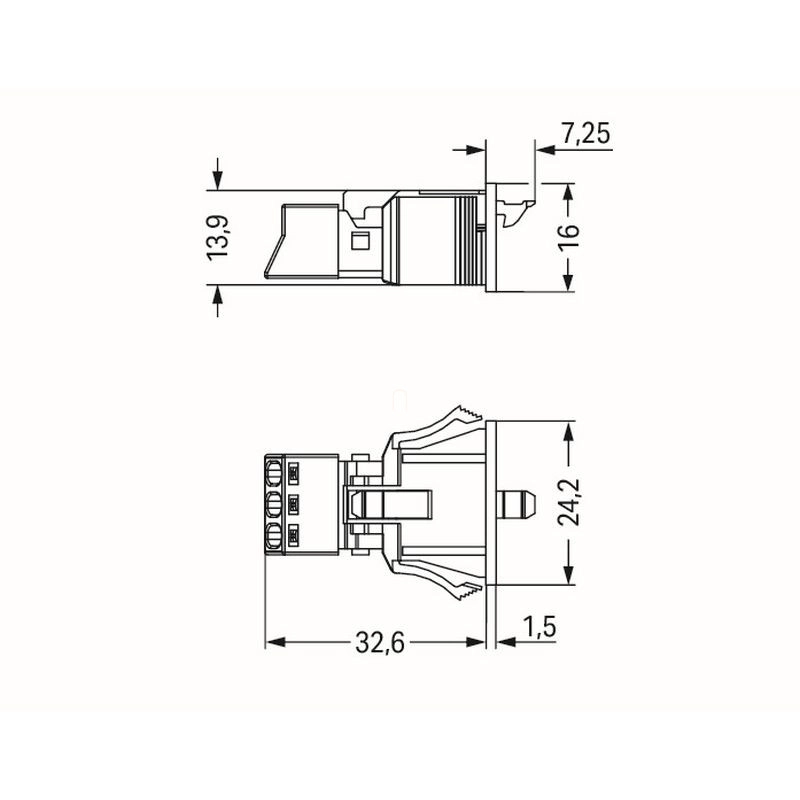

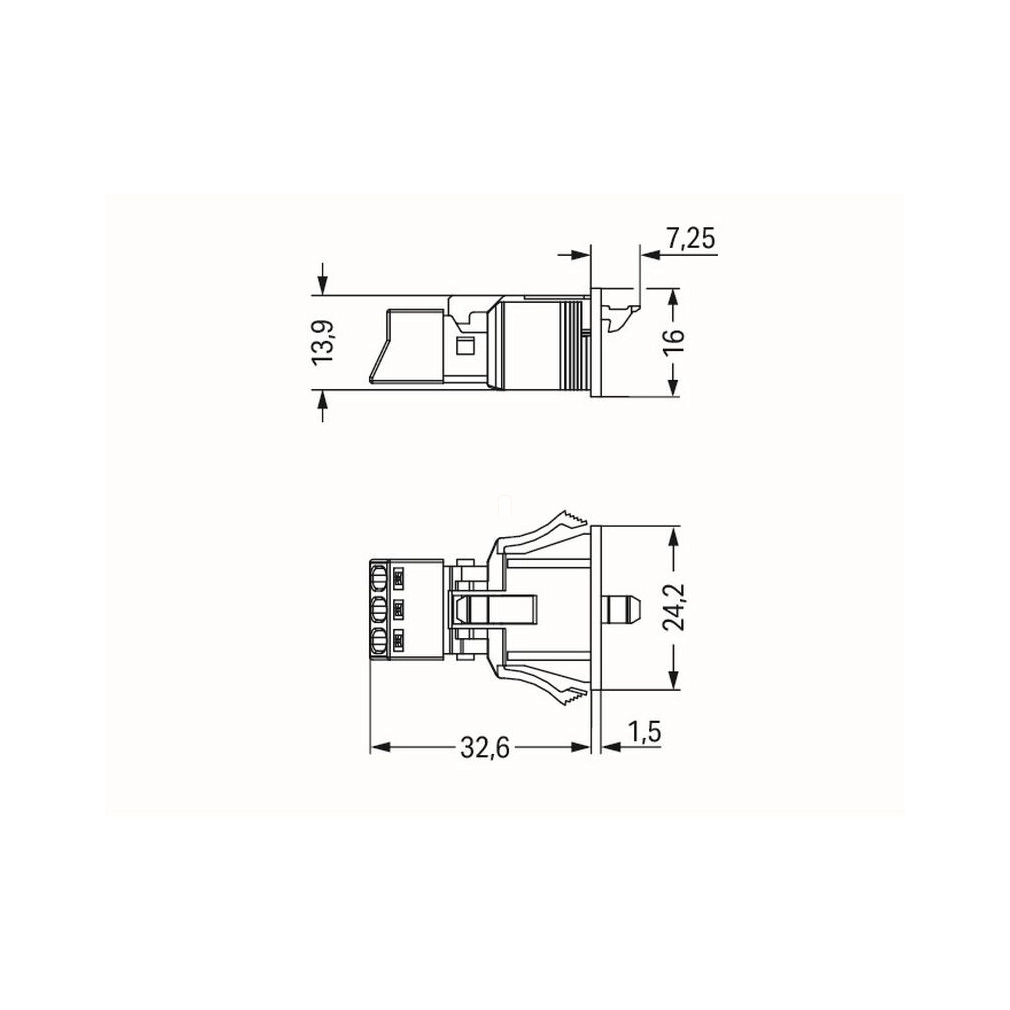

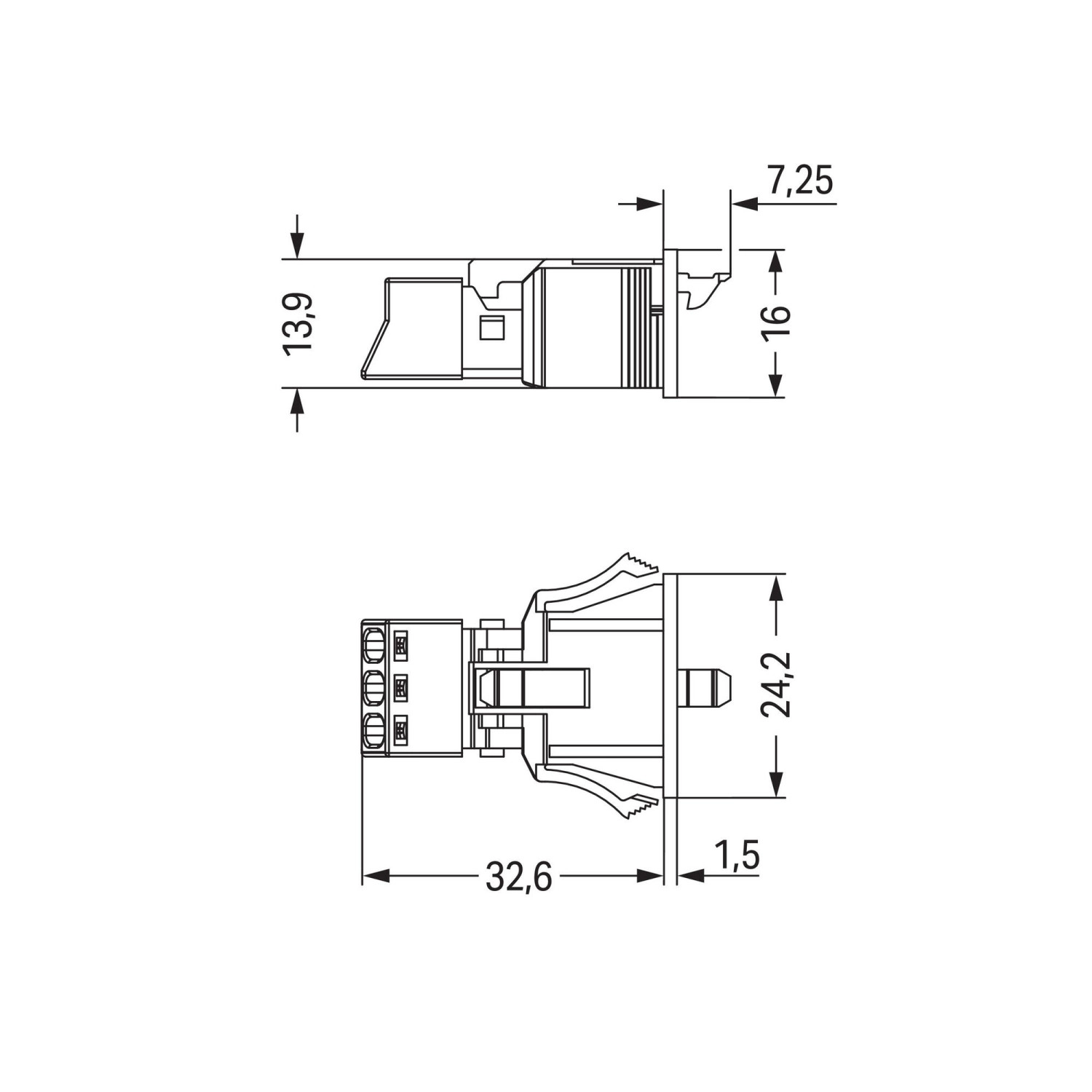

| Oldalnézeti részméretek | 13,9; 16; 7,25; 24,2; 32,6; 1,5 mm |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Földelési funkció | Előre kialakított PE csatlakozás |
| Készülékházon átmenő alkalmazás | Igen |
Beépítés és biztonság
| Beépítés feltételei | A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben. |
|---|---|
| Biztonsági követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
| Biztonsági követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Biztonsági követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Biztonsági követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Biztonsági követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Biztonsági követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Biztonsági követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Biztonsági követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Biztonsági követelmény 9 | A vezetékeket ütközésig told be. |
| Biztonsági követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Biztonsági követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok és konfekcionált kábelek
| 890-203 | Aljzat; 3 pólusú; Kod. A; 1,50 mm²; fekete |
|---|---|
| 890-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 891-8993/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
| 891-8993/105-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
Opcionális kiegészítők
| 890-693 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 890-643 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fekete |
| 890-383 | Működtetőszerszám; 3irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora kivágás szükséges?
22,2 × 14 mm, +0,1 mm tűréssel.
Mekkora a névleges árama?
IEC/EN60664-1 szerint 16 A, UL1977 szerint 14 A.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-713
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,5 g/db
Cikkszám
4045454233464
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 890-713 WINSTA® MINI bepattintható dugó, 3 pólusú, A kódolású, 1,5 mm², fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-713 |
| GTIN / EAN | 4045454233464 |
| Terméktípus | WINSTA MINI bepattintható dugó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| UL1977 | 600 V; 14 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 3 |
| Kódolás | A |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 24,2 mm / 0,953 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 39,85 mm / 1,569 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,123 MJ |
| Tömeg | 5,5 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | Fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | N, védőföld, L |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Védettség | IP20; összeillesztve IP40 |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Beépítési kivágás | 22,2 × 14 mm; tűrés +0,1 mm |

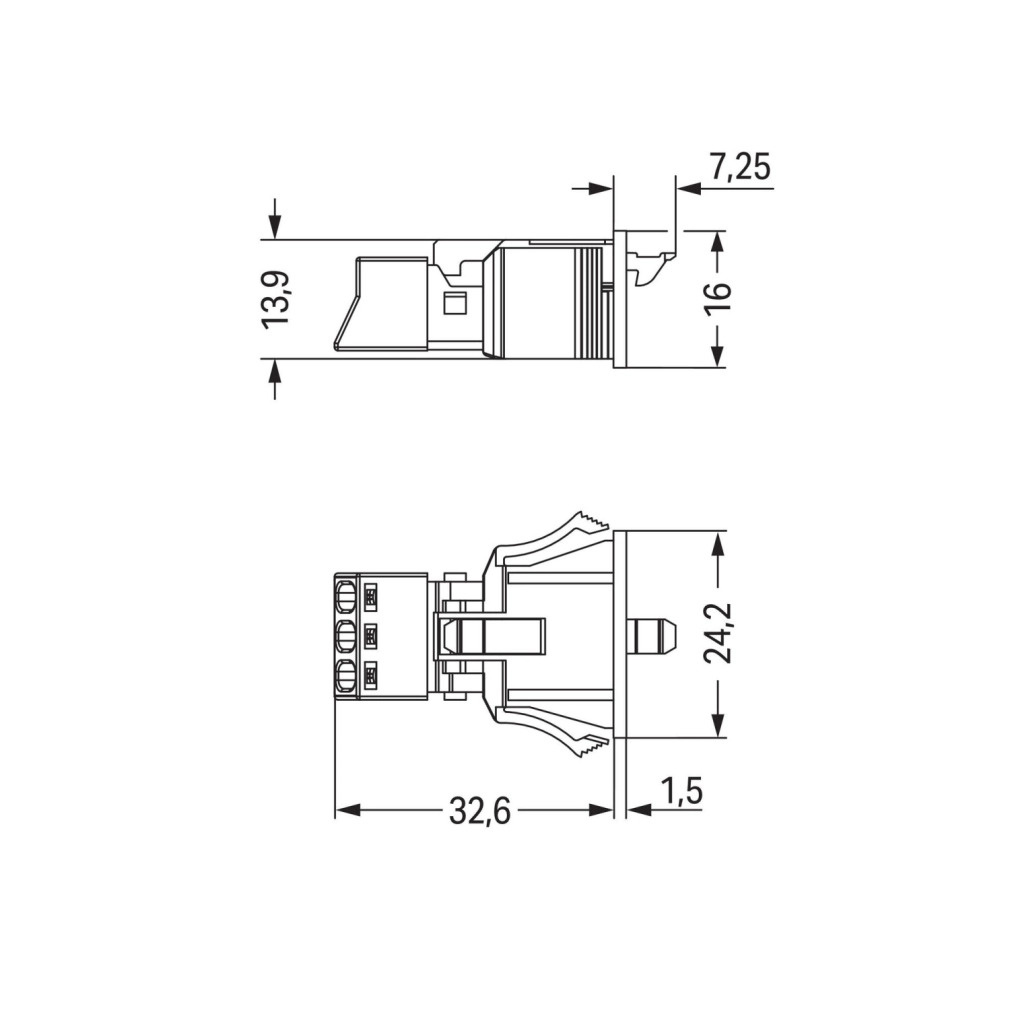

| Oldalnézeti részméretek | 13,9; 16; 7,25; 24,2; 32,6; 1,5 mm |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Földelési funkció | Előre kialakított PE csatlakozás |
| Készülékházon átmenő alkalmazás | Igen |
Beépítés és biztonság
| Beépítés feltételei | A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben. |
|---|---|
| Biztonsági követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
| Biztonsági követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Biztonsági követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Biztonsági követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Biztonsági követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Biztonsági követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Biztonsági követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Biztonsági követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Biztonsági követelmény 9 | A vezetékeket ütközésig told be. |
| Biztonsági követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Biztonsági követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok és konfekcionált kábelek
| 890-203 | Aljzat; 3 pólusú; Kod. A; 1,50 mm²; fekete |
|---|---|
| 890-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 891-8993/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
| 891-8993/105-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
Opcionális kiegészítők
| 890-693 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 890-643 | Lezárokupak; 3 pólusú; kivágáshoz; Műanyag; fekete |
| 890-383 | Működtetőszerszám; 3irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-02 |
| eCl@ss 9.0 | 27-44-06-02 |
| ETIM 9.0 | EC002566 |
| ETIM 10.0 | EC002566 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

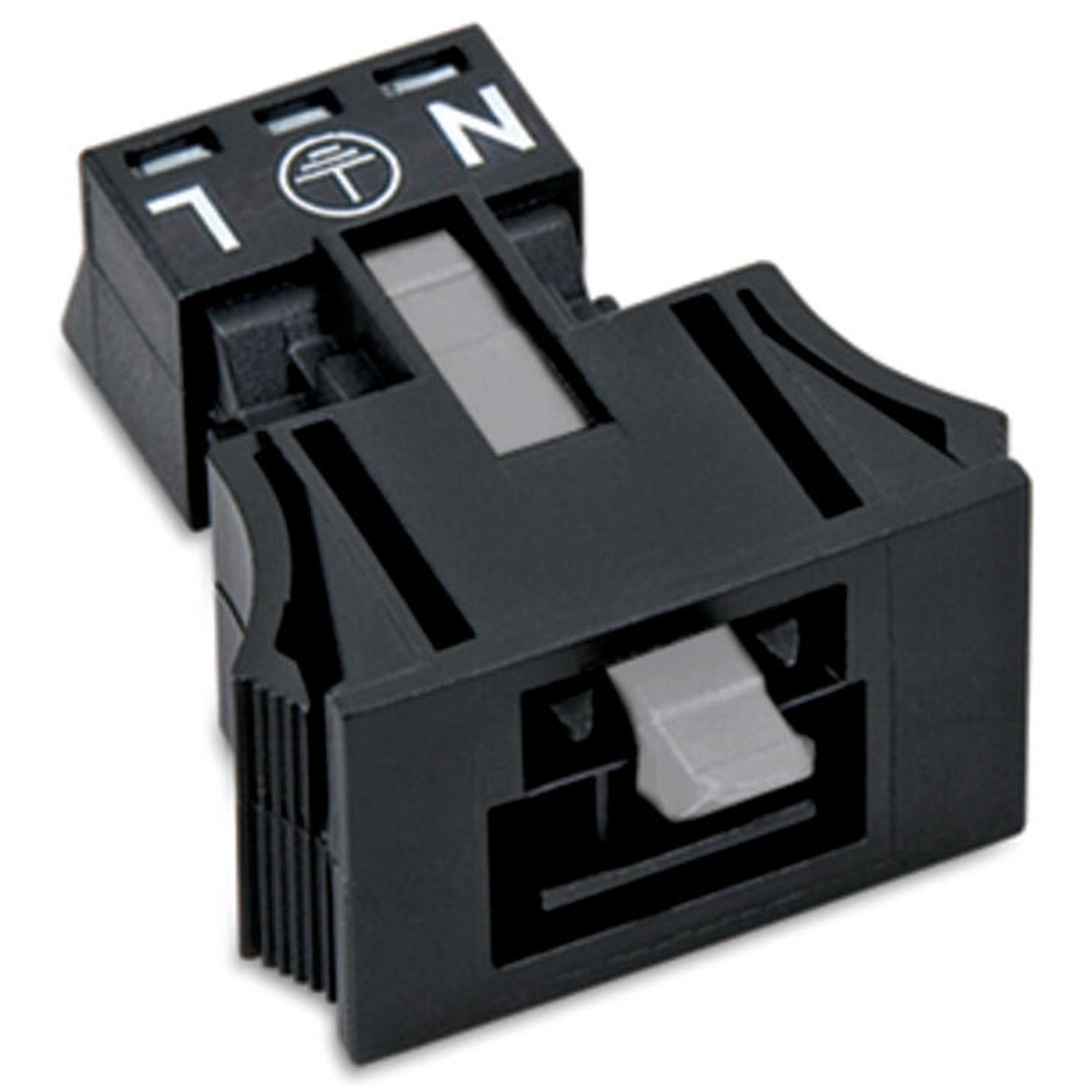

Wago 890-713 WINSTA® MINI bepattintható dugó, 3 pólusú, A kódolású, 1,5 mm², fekete használati útmutató
Biztonsági feltételek
1
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
2
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
3
Csak rendeltetésszerűen használd a terméket.
4
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
5
Vedd figyelembe a termék műszaki adatait.
6
Ügyelj a helyes póluskiosztásra.
7
Sérült vagy szennyezett alkatrészt ne használj.
8
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
9
A vezetékeket ütközésig told be.
10
Csak reteszeléssel és húzásmentesítéssel használd.
11
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Beépítés
A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben.
Kábel és vezeték előkészítése
1
A hárompólusú kábel külső köpenyét 37 mm hosszan távolítsd el.
2
Az ereket 9 mm hosszan csupaszold.
3
A földelőér 8 mm-rel hosszabb legyen.
Vezeték bekötése
1
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
2
A tömör vezetéket egyszerűen nyomd be.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
