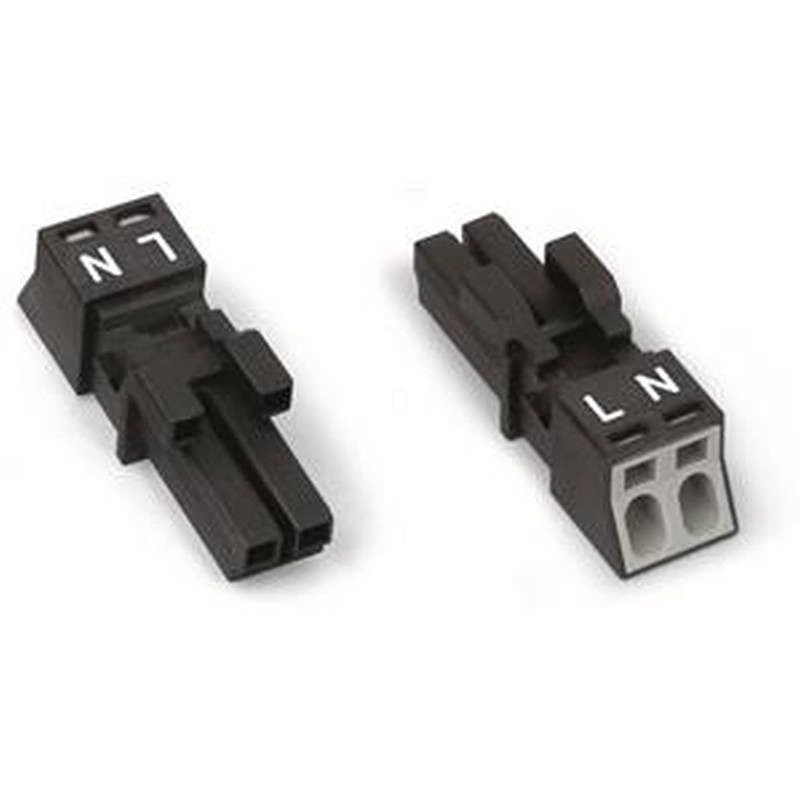

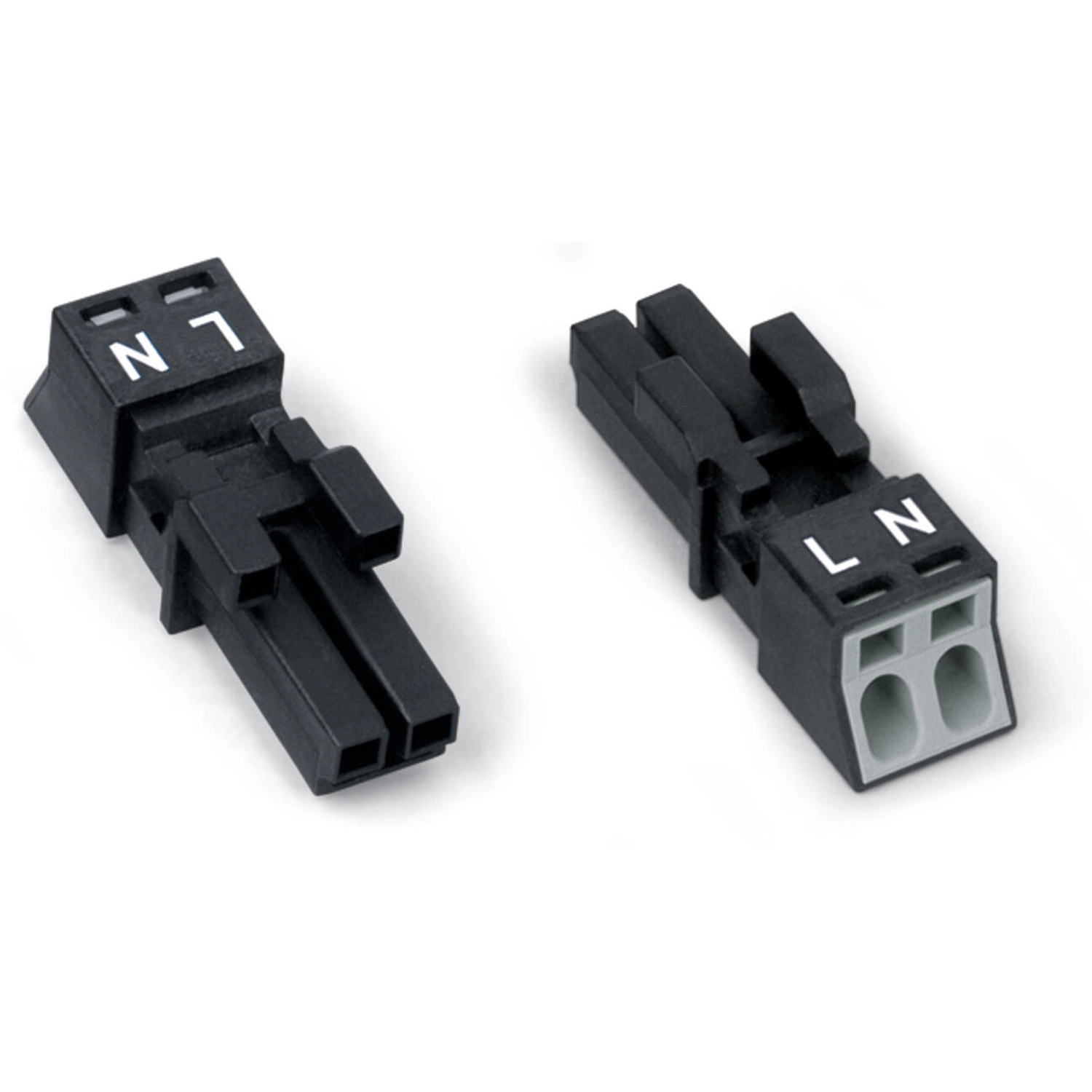

Wago 890-202 WINSTA® MINI aljzat, 2 pólusú, A kódolású, 1,5 mm², fekete
RRP:1 098 Ft/db
1 087 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
947 Ft/db
nettó 746 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MINI anyacsatlakozó/aljzat 16 A névleges árammal. Hatékony dugaszolható csatlakozás az időigényes csavaros kötések helyett: ezt kínálja a 2 pólusú WINSTA® MINI anyacsatlakozó/aljzat. A rugós csatlakozástechnikával működő installációs csatlakozók csavaros kötések nélkül használhatók. Számos alkalmazásban erőforrás-takarékos, hibamentes szerelést tesznek lehetővé. A kódolási lehetőségek csökkentik a szerelési hibákat, és minden részegység gyors, karbantartásmentes vezetékezését segítik. A WINSTA® MINI csatlakozók színkódolásának és mechanikai A kódolásának köszönhetően a különböző áramkörök egyértelműen megkülönböztethetők. Szűk helyen a Wago legkisebb dugaszolható csatlakozórendszere, a WINSTA® MINI különösen előnyös. Helyet takarít meg, és a Push-in CAGE CLAMP® rugós csatlakozástechnika gyors szerelést tesz lehetővé, mivel kevés karbantartást igényel és csavaros kötések nélkül alkalmazható. WINSTA® MINI megoldások villamos szereléshez: téves összecsatlakoztatás ellen védett és karbantartásmentes kivitel. A WINSTA® dugaszolható csatlakozórendszer az épületvillamossági szerelés szigorú követelményeihez igazodik. Dugaszolhatóvá, ezáltal hatékonyabbá, még megbízhatóbbá és hibamentessé teszi a villamos szerelést. Az előszerelt rendszer csökkenti az összeszerelési időt és az építési helyszínen előforduló szerelési hibákat. Minőség és tartósság: a Wago jelölései láthatóan megkönnyítik a villamos részegységek szerelését. A téves összecsatlakoztatás elleni védelem kiküszöböli a hibákat. Egyszerű, szerszám nélküli működtetés, sokféle kódolási lehetőséggel. A kódolás számos általános hálózati alkalmazáshoz. Azonnali használatra kész. Kényelmes szerelés és üzembe helyezés.
A Wago 890-202 fekete WINSTA MINI aljzat két pólussal, A kódolással és 1,5 mm² névleges keresztmetszettel készül. A Push-in CAGE CLAMP csatlakozó két csatlakozási pontot és két potenciált biztosít; befoglaló mérete 10,4 × 11,7 × 34,1 mm. A reteszelő és tehermentesítő kiegészítőket külön kell kiválasztani.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| UL1977 | 600 V; 14 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | A |
| Lábtávolság | 4,4 mm / 0,173 inch |

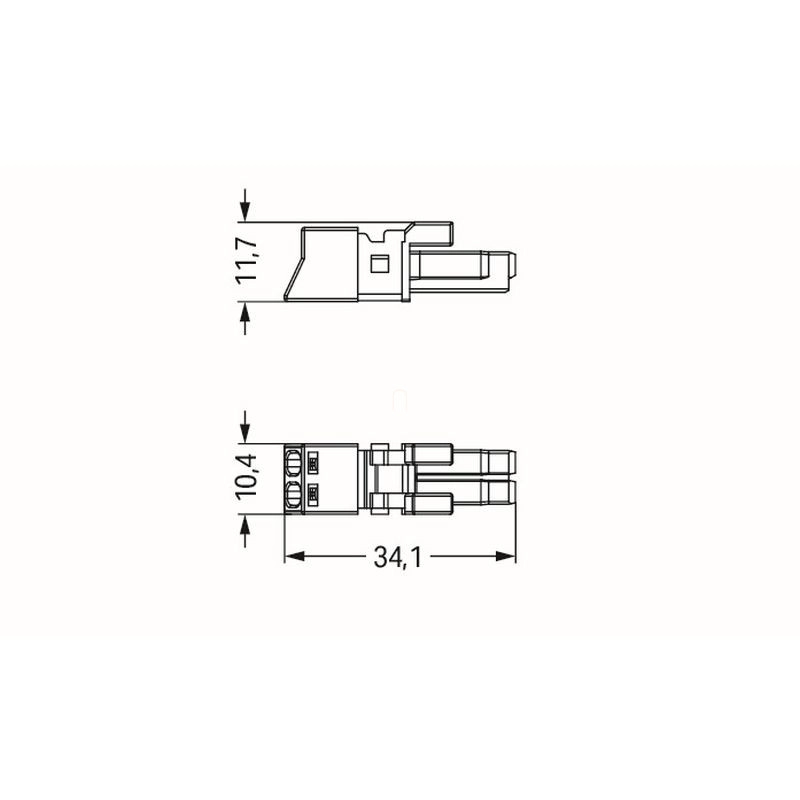

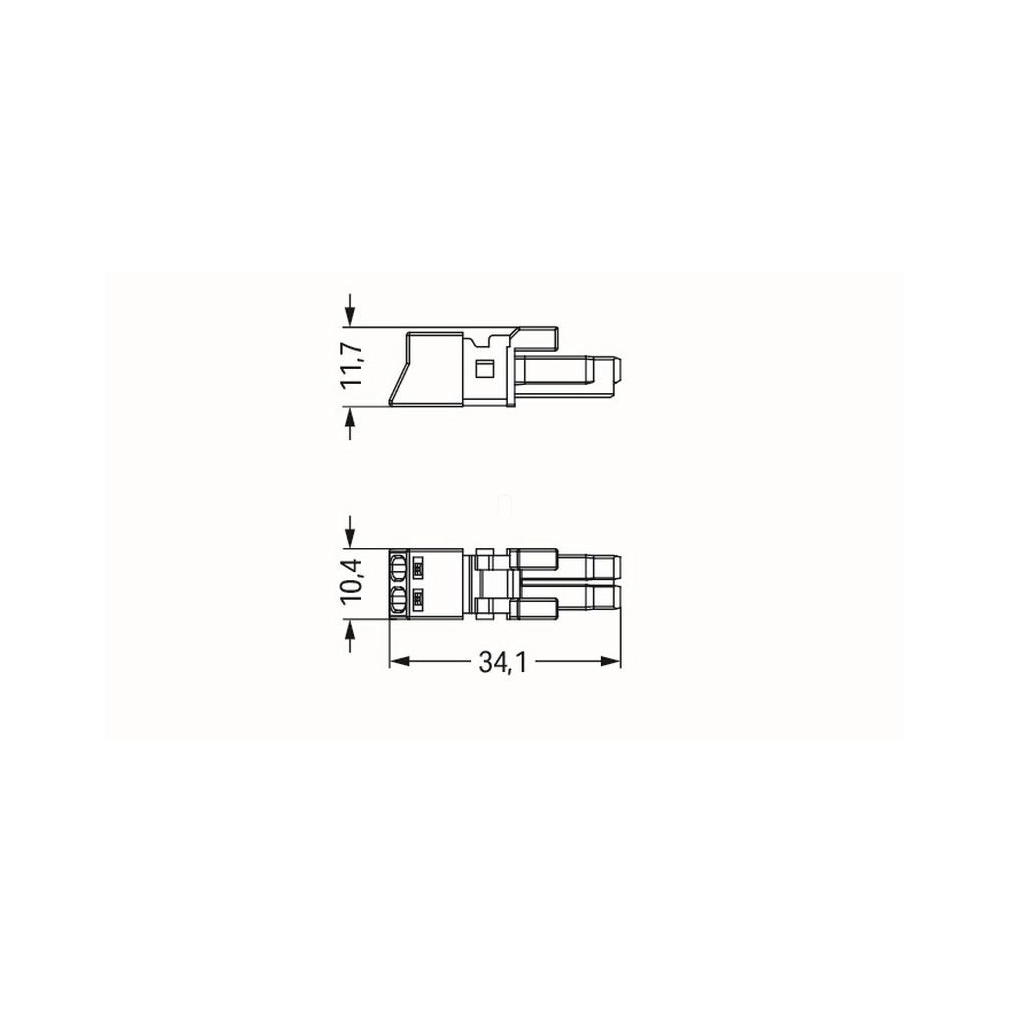

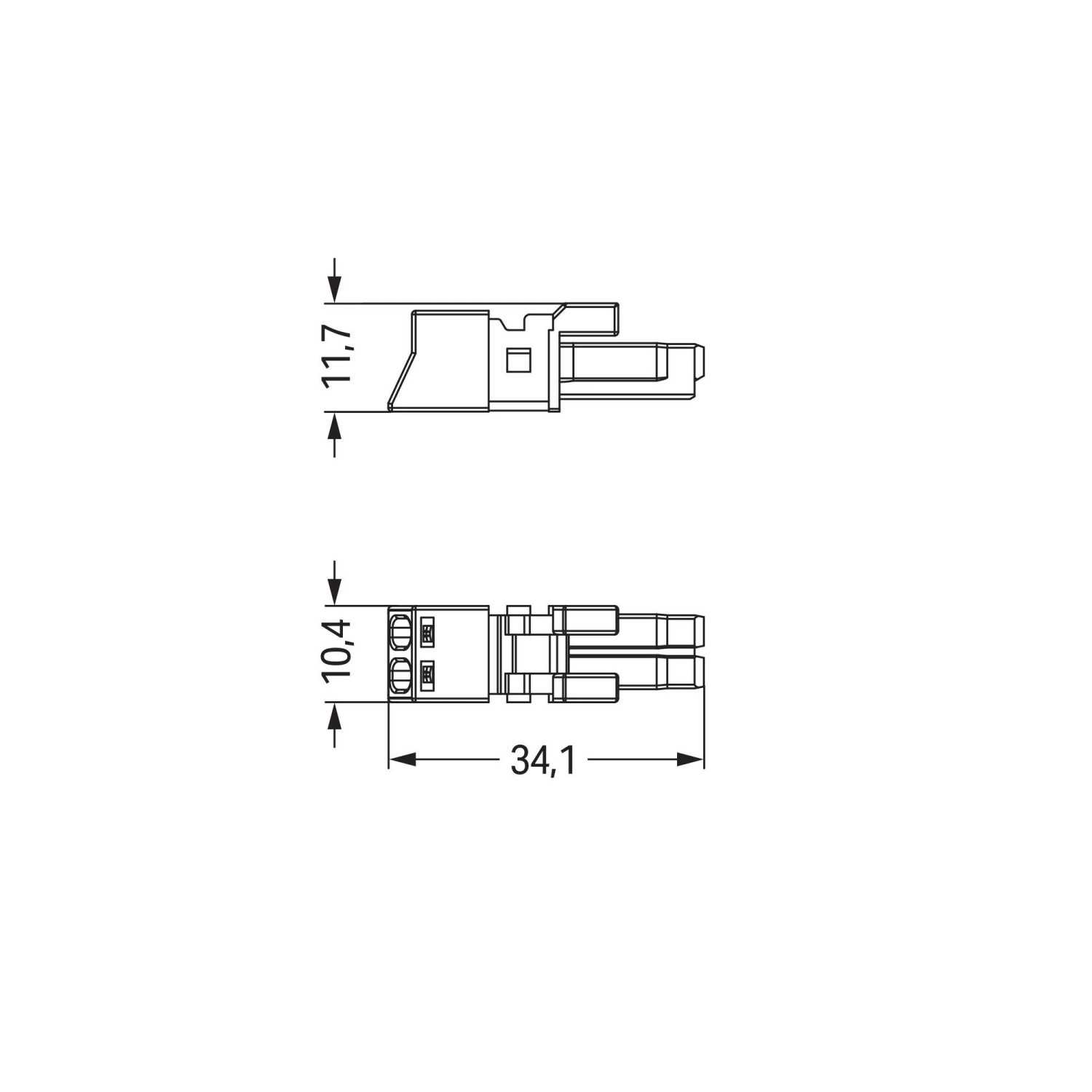

| Szélesség | 10,4 mm / 0,409 inch |
| Magasság | 11,7 mm / 0,461 inch |
| Mélység | 34,1 mm / 1,343 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,046 MJ |
| Tömeg | 2,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | Fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | L, N |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP20; IP40 tehermentesítő készülékházzal |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok, elosztók és konfekcionált kábelek
| 890-712 | Bepattintható dugó; 2 pólusú; Kod. A; 1,50 mm²; fekete |
|---|---|
| 890-812/011-000 | Dugó NyÁK-hoz; döntött; 2 pólusú; Kod. A; fekete |
| 890-812 | Dugó NyÁK-hoz; egyenes; 2 pólusú; Kod. A; fekete |
| 890-212 | Dugó; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-112 | Dugó; tehermentesítő készülékházzal; 2 pólusú; 1,50 mm²; fekete |
| 890-212/342-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 890-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 891-8992/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 891-8992/205-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
Szükséges reteszelő kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Szükséges tehermentesítő készülékházak
| 890-512/342-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 17,5 mm; fehér |
|---|---|
| 890-502/342-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 17,5 mm; fekete |
| 890-512 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 30 mm; fehér |
| 890-502 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 30 mm; fekete |
Opcionális kiegészítők
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
|---|---|
| 890-382 | Működtetőszerszám; 2irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges árama?
IEC/EN60664-1 szerint 16 A, UL1977 szerint 14 A.
Mekkora a csupaszolási hossz?
Az ereknél 9 mm; a kétpólusú kábel külső köpenyénél 30 mm.
Milyen pólusai vannak?
N és L; kétpólusú kivitel.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-202
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2,67 g/db
Cikkszám
4055143548458

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 890-202 WINSTA® MINI aljzat, 2 pólusú, A kódolású, 1,5 mm², fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-202 |
| GTIN / EAN | 4055143548458 |
| Terméktípus | WINSTA MINI aljzat |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| UL1977 | 600 V; 14 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | A |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 10,4 mm / 0,409 inch |
| Magasság | 11,7 mm / 0,461 inch |
| Mélység | 34,1 mm / 1,343 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,046 MJ |
| Tömeg | 2,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | Fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | L, N |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP20; IP40 tehermentesítő készülékházzal |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok, elosztók és konfekcionált kábelek
| 890-712 | Bepattintható dugó; 2 pólusú; Kod. A; 1,50 mm²; fekete |
|---|---|
| 890-812/011-000 | Dugó NyÁK-hoz; döntött; 2 pólusú; Kod. A; fekete |
| 890-812 | Dugó NyÁK-hoz; egyenes; 2 pólusú; Kod. A; fekete |
| 890-212 | Dugó; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-112 | Dugó; tehermentesítő készülékházzal; 2 pólusú; 1,50 mm²; fekete |
| 890-212/342-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 890-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 891-8992/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 891-8992/205-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
Szükséges reteszelő kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Szükséges tehermentesítő készülékházak
| 890-512/342-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 17,5 mm; fehér |
|---|---|
| 890-502/342-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 17,5 mm; fekete |
| 890-512 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 30 mm; fehér |
| 890-502 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 3,8 ... 8,2 mm; 30 mm; fekete |
Opcionális kiegészítők
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
|---|---|
| 890-382 | Működtetőszerszám; 2irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.03. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-202 WINSTA® MINI aljzat, 2 pólusú, A kódolású, 1,5 mm², fekete használati útmutató
Biztonsági feltételek
1
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
2
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
3
Csak rendeltetésszerűen használd a terméket.
4
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
5
Vedd figyelembe a termék műszaki adatait.
6
Ügyelj a helyes póluskiosztásra.
7
Sérült vagy szennyezett alkatrészt ne használj.
8
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
9
A vezetékeket ütközésig told be.
10
Csak reteszeléssel és húzásmentesítéssel használd.
11
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Kábel előkészítése
1
A kétpólusú kábel külső köpenyét 30 mm hosszan távolítsd el.
2
Az ereket 9 mm hosszan csupaszold.
Vezeték bekötése
1
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
2
A kapocspontokat a 890-382 működtetőszerszámmal is kinyithatod, majd a csupaszolt vezetékeket ütközésig told be.
3
A tömör vezetéket egyszerűen nyomd be.
Tehermentesítő készülékház szerelése
1
Rögzítsd a vezetékes csatlakozót a tehermentesítő készülékház aljába.
2
Nyomd le kézzel a tehermentesítő bilincset.
3
Felváltva mindkét oldalon nyomd le a tehermentesítő bilincset 2,5 mm élszélességű csavarhúzóval.
4
Reteszeld be a tehermentesítő készülékház tetejét.
A csatlakozó nyomtatott jelölése a tehermentesítő készülékház nyílásain keresztül látható.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
