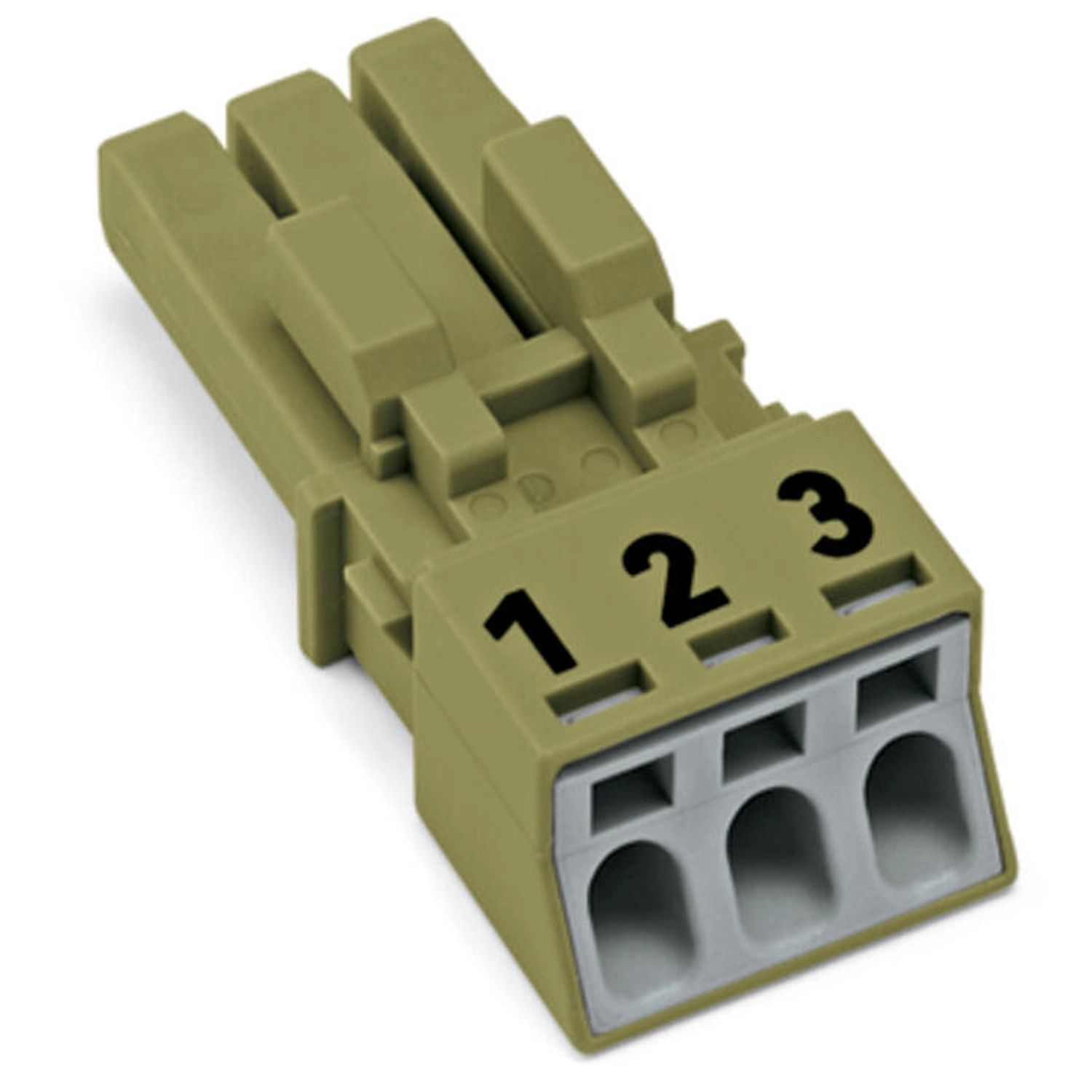

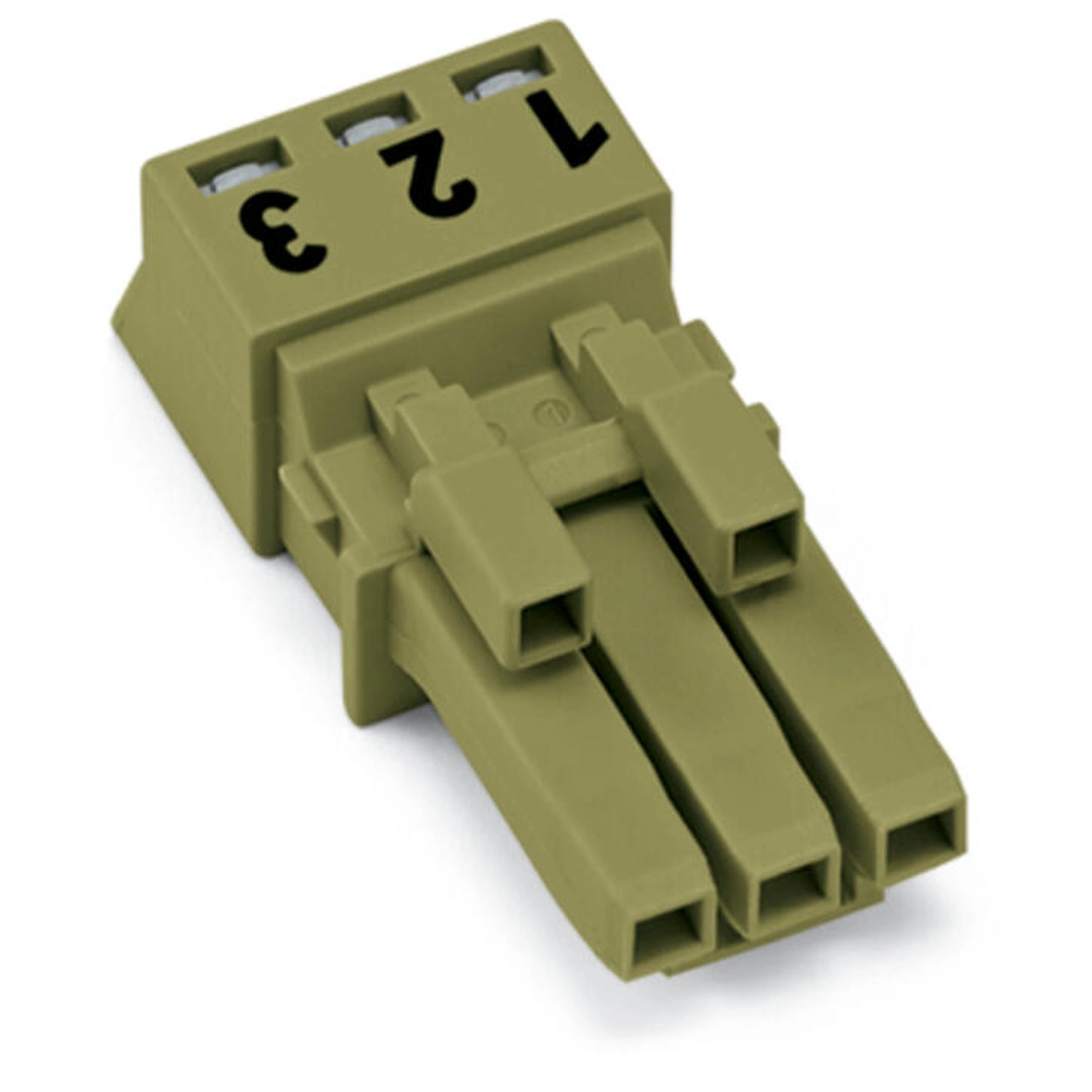

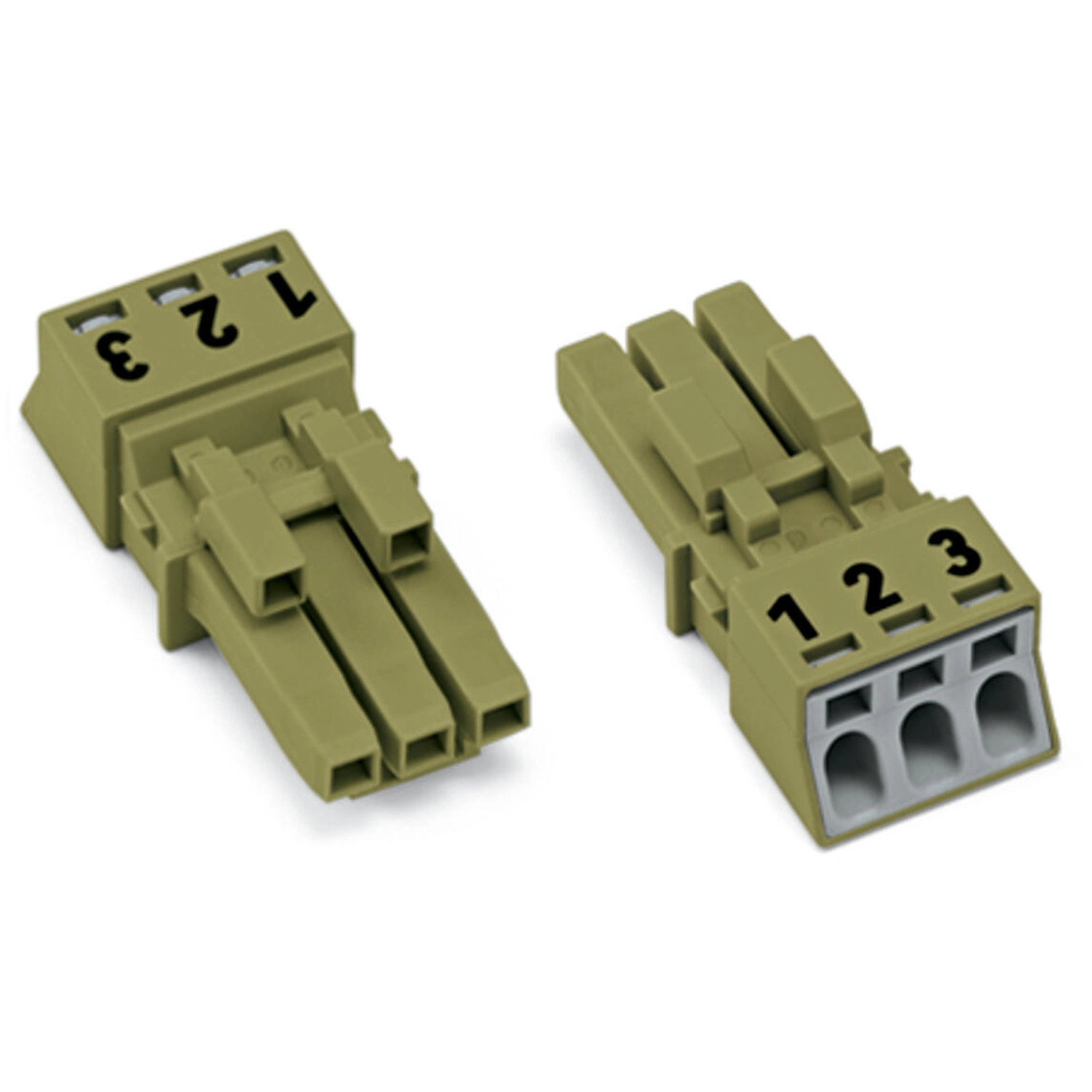

A Wago 890-263 világoszöld WINSTA MINI aljzat 3 pólussal, B kódolással és 1,5 mm² névleges keresztmetszettel készül. Vezérléstechnikai alkalmazásokhoz készült, számozott pólusjelöléssel. A szükséges reteszelő és tehermentesítő kiegészítőket külön kell kiválasztani. Hárompólusú terhelés esetén a megadott áram 13 A.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| UL1977 | 600 V; 14 A |
| Hárompólusú terhelés esetén megadott áram | 13 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 3 |
| Kódolás | B |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 11,7 mm / 0,461 inch |
| Mélység | 34,1 mm / 1,343 inch |
| Alkalmazás | Vezérlés technológia |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 3,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | világoszöld |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | 1 2 3 |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP20; IP40 tehermentesítő készülékházzal |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |

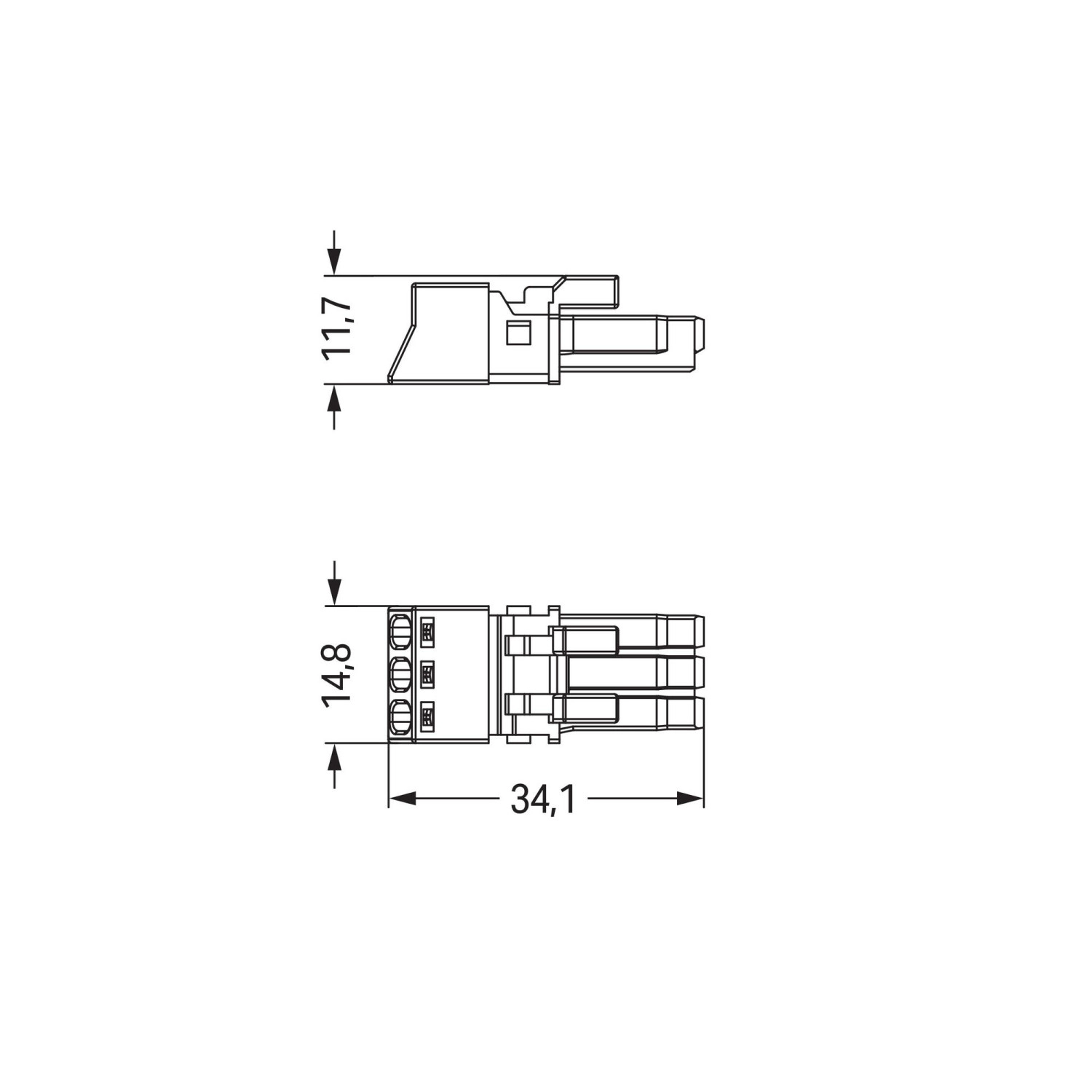

| Szélességi méretadatok | Műszaki táblázat: 15 mm; méretábra: 14,8 mm. A két eltérő érték külön szerepel. |
| Méretábra egyéb adatai | 11,7 mm és 34,1 mm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CB | IEC61984; NL-64351 |
|---|---|
| CB | EN61984; 71-112993 |
| cURus | UL1977; E45171 |
| KEMA/KEUR | EN60320; 2148952.04 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok, elosztók és kábelek
| 890-773 | Bepattintható dugó; 3 pólusú; Kod. B; 1,50 mm²; világoszöld |
|---|---|
| 890-873/011-000 | Dugó NyÁK-hoz; döntött; 3 pólusú; Kod. B; világoszöld |
| 890-873 | Dugó NyÁK-hoz; egyenes; 3 pólusú; Kod. B; világoszöld |
| 890-273 | Dugó; 3 pólusú; Kod. B; 1,50 mm²; világoszöld |
| 890-1662 | h-elosztó csatlakozó; 3 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; világoszöld |
| 890-1762 | h-elosztó csatlakozó; 3 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 891-8993/005-105 | előre összeszerelt átkötőkábel; Aljzat/dugó; 3 pólusú; Kod. B; 1 m; 1,00 mm²; világoszöld |
| 891-8993/205-105 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. B; 1 m; 1,00 mm²; világoszöld |
Szükséges reteszelő kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Szükséges tehermentesítő készülékházak
| 890-513 | Tehermentesítő készülékház; 3 pólusú; szorítókapocscsal; 1 kábelnek; 4,5 ... 10,0 mm; 37 mm; fehér |
|---|---|
| 890-503 | Tehermentesítő készülékház; 3 pólusú; szorítókapocscsal; 1 kábelnek; 4,5 ... 10,0 mm; 37 mm; fekete |
Opcionális kiegészítők
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
|---|---|
| 890-383 | Működtetőszerszám; 3irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
B kódolás és áramkör-azonosítás
| Csatlakoztatási feltétel | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
|---|---|
| Egyéb pólusjelölésű változatok | A WAGO értékesítésén keresztül igényelhetők vagy a gyártó konfigurátorával konfigurálhatók. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen kódolású?
B kódolású.
Mekkora a névleges árama?
IEC/EN60664-1 szerint 16 A, hárompólusú terhelésnél 13 A. UL1977 szerint 14 A.
Összekapcsolhatók eltérő színű B-kódolású csatlakozók?
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.

Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 890-263 WINSTA® MINI aljzat, 3 pólusú, B kódolású, 1,5 mm², világoszöld műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-263 |
| GTIN / EAN | 4055143499972 |
| Terméktípus | WINSTA MINI aljzat |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| UL1977 | 600 V; 14 A |
| Hárompólusú terhelés esetén megadott áram | 13 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Többeres vezeték | 0,25 … 1 mm² / 22 … 18 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 3 |
| Kódolás | B |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 11,7 mm / 0,461 inch |
| Mélység | 34,1 mm / 1,343 inch |
| Alkalmazás | Vezérlés technológia |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 3,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | világoszöld |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Pólusjelölés | 1 2 3 |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védettség | IP20; IP40 tehermentesítő készülékházzal |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Szélességi méretadatok | Műszaki táblázat: 15 mm; méretábra: 14,8 mm. A két eltérő érték külön szerepel. |
| Méretábra egyéb adatai | 11,7 mm és 34,1 mm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CB | IEC61984; NL-64351 |
|---|---|
| CB | EN61984; 71-112993 |
| cURus | UL1977; E45171 |
| KEMA/KEUR | EN60320; 2148952.04 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Csatlakozó ellendarabok, elosztók és kábelek
| 890-773 | Bepattintható dugó; 3 pólusú; Kod. B; 1,50 mm²; világoszöld |
|---|---|
| 890-873/011-000 | Dugó NyÁK-hoz; döntött; 3 pólusú; Kod. B; világoszöld |
| 890-873 | Dugó NyÁK-hoz; egyenes; 3 pólusú; Kod. B; világoszöld |
| 890-273 | Dugó; 3 pólusú; Kod. B; 1,50 mm²; világoszöld |
| 890-1662 | h-elosztó csatlakozó; 3 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; világoszöld |
| 890-1762 | h-elosztó csatlakozó; 3 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 891-8993/005-105 | előre összeszerelt átkötőkábel; Aljzat/dugó; 3 pólusú; Kod. B; 1 m; 1,00 mm²; világoszöld |
| 891-8993/205-105 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. B; 1 m; 1,00 mm²; világoszöld |
Szükséges reteszelő kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Szükséges tehermentesítő készülékházak
| 890-513 | Tehermentesítő készülékház; 3 pólusú; szorítókapocscsal; 1 kábelnek; 4,5 ... 10,0 mm; 37 mm; fehér |
|---|---|
| 890-503 | Tehermentesítő készülékház; 3 pólusú; szorítókapocscsal; 1 kábelnek; 4,5 ... 10,0 mm; 37 mm; fekete |
Opcionális kiegészítők
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
|---|---|
| 890-383 | Működtetőszerszám; 3irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
B kódolás és áramkör-azonosítás
| Csatlakoztatási feltétel | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
|---|---|
| Egyéb pólusjelölésű változatok | A WAGO értékesítésén keresztül igényelhetők vagy a gyártó konfigurátorával konfigurálhatók. |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-263 WINSTA® MINI aljzat, 3 pólusú, B kódolású, 1,5 mm², világoszöld használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Kábel előkészítése
A 3 pólusú kábel külső köpenyét 37 mm hosszan távolítsd el.
Az ereket 9 mm hosszan csupaszold.
Vezeték bekötése
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
A kapocspontokat a 890-383 működtetőszerszámmal is kinyithatod, majd a csupaszolt vezetékeket ütközésig told be.
A tömör vezetéket egyszerűen nyomd be.
Tehermentesítő készülékház szerelése
Rögzítsd a vezetékes csatlakozót a tehermentesítő készülékház aljába.
Nyomd le kézzel a tehermentesítő bilincset.
Felváltva mindkét oldalon nyomd le a tehermentesítő bilincset 2,5 mm élszélességű csavarhúzóval.
Reteszeld be a tehermentesítő készülékház tetejét.
A csatlakozó nyomtatott jelölése a tehermentesítő készülékház nyílásain keresztül látható.
Áramkörök azonosítása
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
