WINSTA® MINI apacsatlakozó/dugó tehermentesítővel. Az IP40 védettségű WINSTA® MINI apacsatlakozó/dugó gyors, megfelelő szerelést tesz lehetővé. A Wago installációs csatlakozóival nyomtatott áramköri lapokon, vezérlőszekrényekben és világítási csatlakozásokhoz gyorsan kialakíthatók a különböző követelményeknek megfelelő kötések. A villamos szerelés biztonságát mechanikai védelem növeli a téves összecsatlakoztatás ellen. Az IP40 védettség a legalább 1 mm átmérőjű huzalokkal vagy szerszámokkal történő hozzáférés ellen véd. Az A kódolású, fehér vagy fekete WINSTA® MINI csatlakozókat általában az energiaelosztás általános hálózati alkalmazásaihoz használják. A WINSTA® MINI a miniatürizálási igényekre kínál megoldást. A Wago legkisebb dugaszolható csatlakozórendszere különösen alkalmas például lámpákhoz, amelyekben a LED-technológia miatt egyre kevesebb hely marad a csatlakozástechnikának. A külső szigetelés csupaszítási hossza 45 mm. WINSTA® MINI megoldások villamos szereléshez: téves összecsatlakoztatás ellen védett és karbantartásmentes kivitel. A WINSTA® dugaszolható csatlakozórendszer dugaszolható villamos szerelést tesz lehetővé, jelentősen csökkentve a szervizigényt és a költségeket. A karbantartásmentes rugós csatlakozástechnika előnyei dugaszolható kivitelben is elérhetők; a szerelés a Wago jelöléseivel tervezhető. Dugaszolható installációs csatlakozók téves összecsatlakoztatás elleni védelemmel. Egyszerű, szerszám nélküli működtetés, sokféle kódolási lehetőséggel. A kódolás számos alkalmazáshoz. Szerelésre és azonnali használatra kész. A hibás egységek gyors cseréje folyamatos üzem közben.

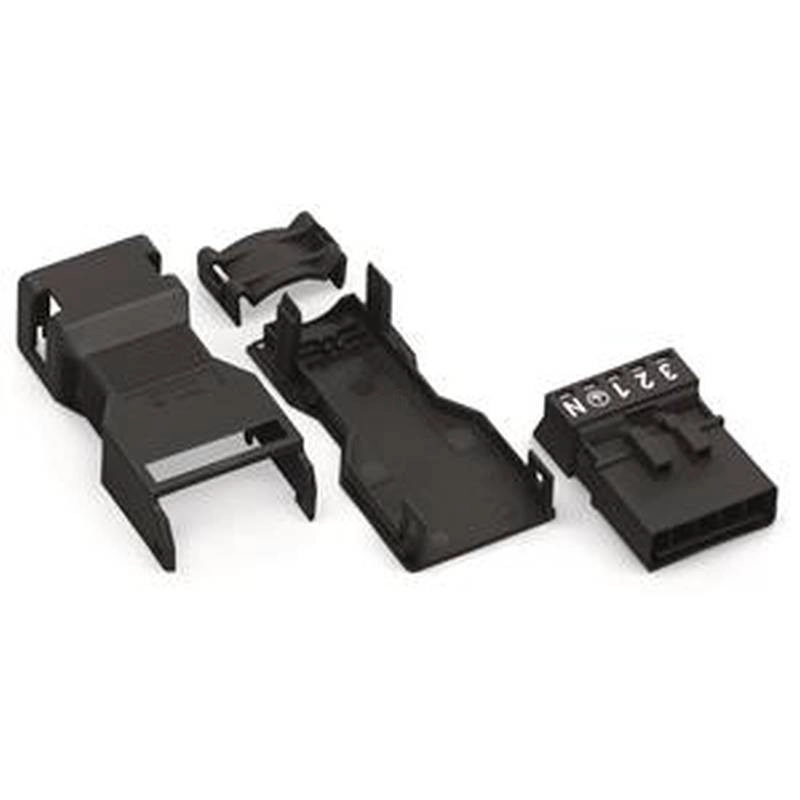

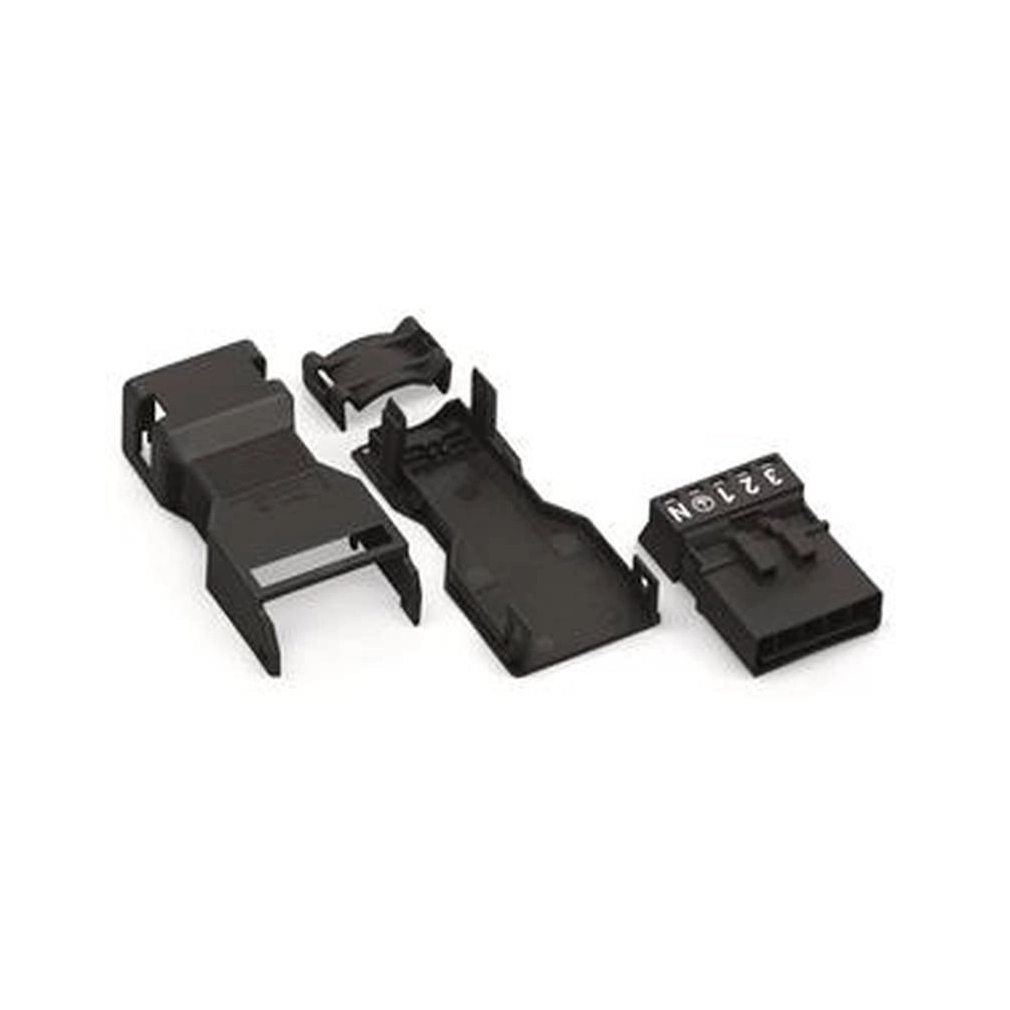

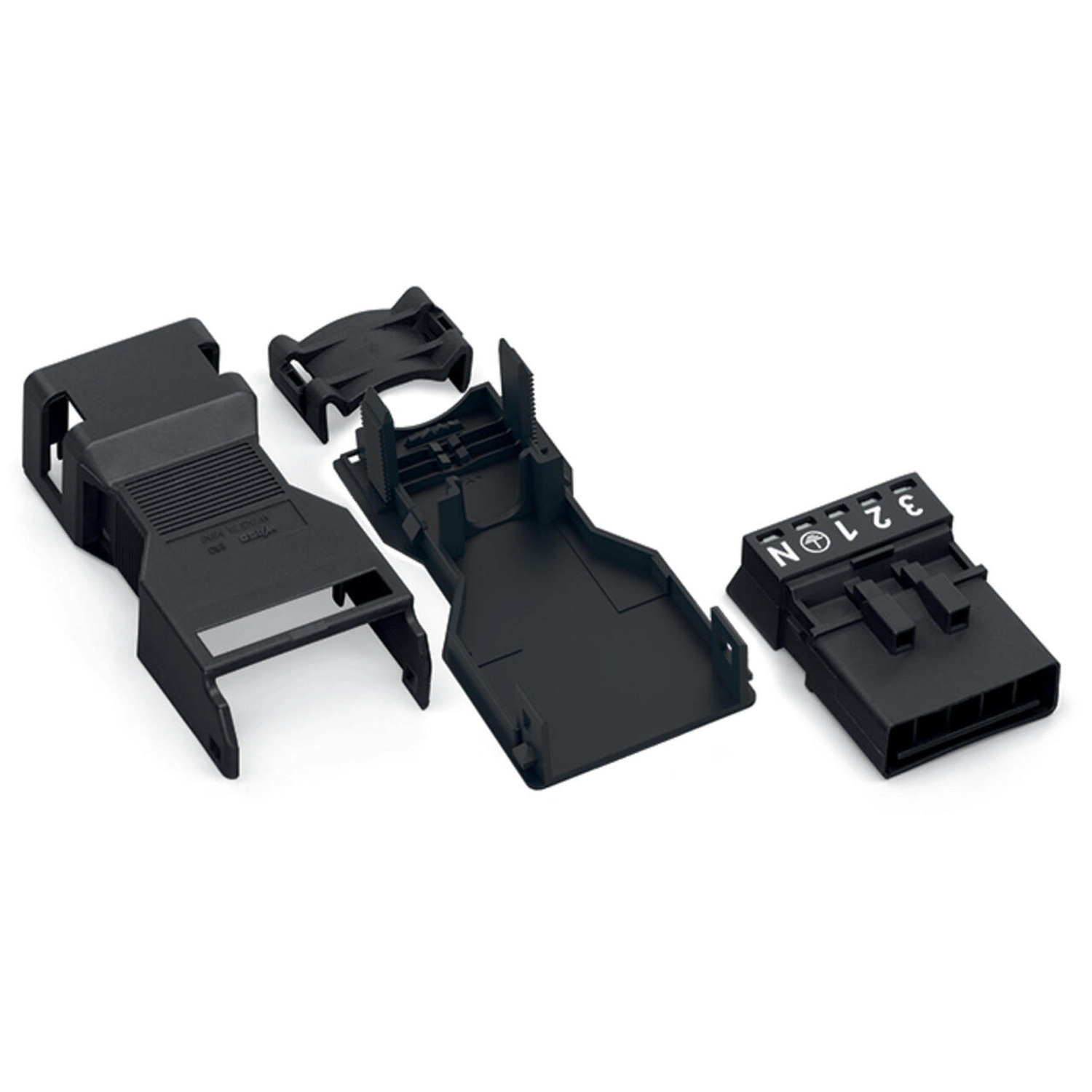

A Wago 890-115 5 pólusú, fekete WINSTA MINI dugó tehermentesítő házzal és A kódolással. A Push-in CAGE CLAMP csatlakozás csavaros kötések nélkül fogadja a megadott vezetékfajtákat. Az IP40 kivitel általános hálózati alkalmazásokhoz készült; a megfelelő ellendarabot, a reteszelést és a kábelátmérőt együtt vedd figyelembe.
Villamos adatok
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 13 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram helyén mindkét oszlopban – szerepel. |
| UL 1977 névleges feszültség és áram | 600 V; 12 A |
| Átmeneti ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Csatlakozás és vezetékfeltételek
| Csatlakozási pontok száma | 5 |
|---|---|
| Potenciálok száma | 5 |
| Pólusszám | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám; közvetlen benyomás az arra megadott vezetékeknél. |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Burkolt kábel átmérője | 6,5 … 10,5 mm |
| Bekötés iránya az illesztés irányához képest | 0° |
| Külső köpeny csupaszolása; szokásos ötpólusú szerelés | 45 mm |
Méretek, mechanika, anyagok és környezet
| Lábtávolság | 4,4 mm / 0.173 inch |
|---|---|
| Szélesség | 26,7 mm / 1.051 inch |
| Magasság | 15,8 mm / 0.622 inch |
| Mélység | 71,9 mm / 2.831 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Kódolás | A |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Tehermentesítő | Tehermentesítő készülékház |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Csatlakozó színe | fekete |
| Tehermentesítő színe | fekete |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Tűzterhelés | 0,276 MJ |
| Tömeg | 11,6 g |
| Védettség | IP40 |
| Összekapcsoló erő | Kb. 20–70 N, a pólusok számától függően. |
| Megtartó erő | Zárt állapotban nagyobb mint 80 N. |
| Szétkapcsoló erő | Nyitott állapotban kb. 20–70 N, a pólusok számától függően. |
| Összeillesztési ciklusok | 200, ohmos terhelés nélkül. |
| Reteszelés | Retesz; utólag felszerelhető rögzítőfül. A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek; külön retesz a lengő dugó/aljzat kapcsolathoz szükséges. |
| Téves összedugás elleni védelem | 100%-os védelem a felsorolt esetekben: eltérő pólusszám, 180°-os elfordítás, oldalirányú lépcsőzetes dugaszolás vagy egyetlen pólus bedugása. |
| Szigetelés hőmérsékleti feltétele | 105 °C-nál nem magasabb hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működés külön tartománya −35…+85 °C. |

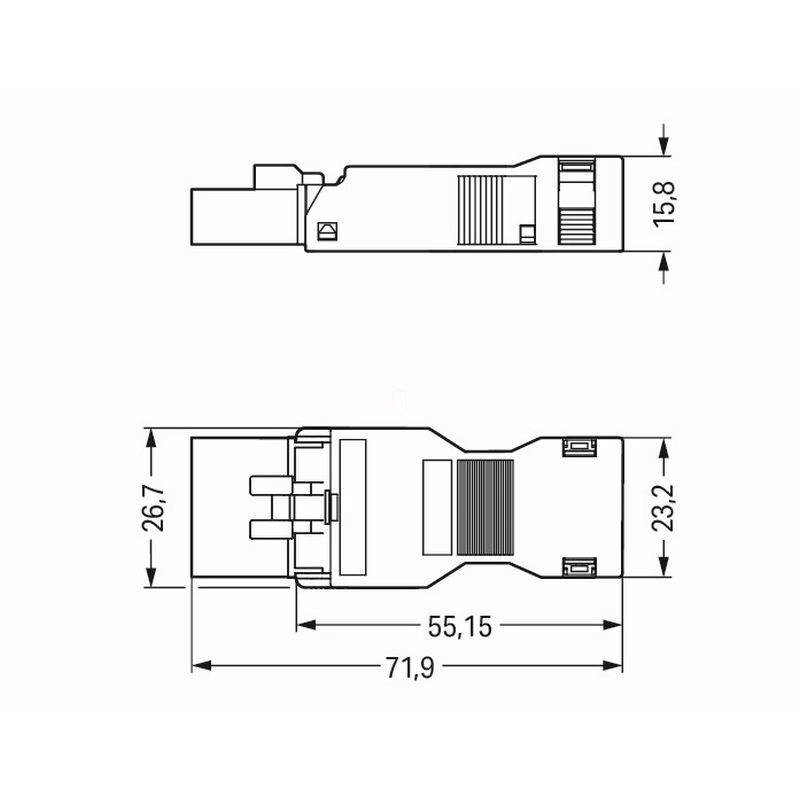

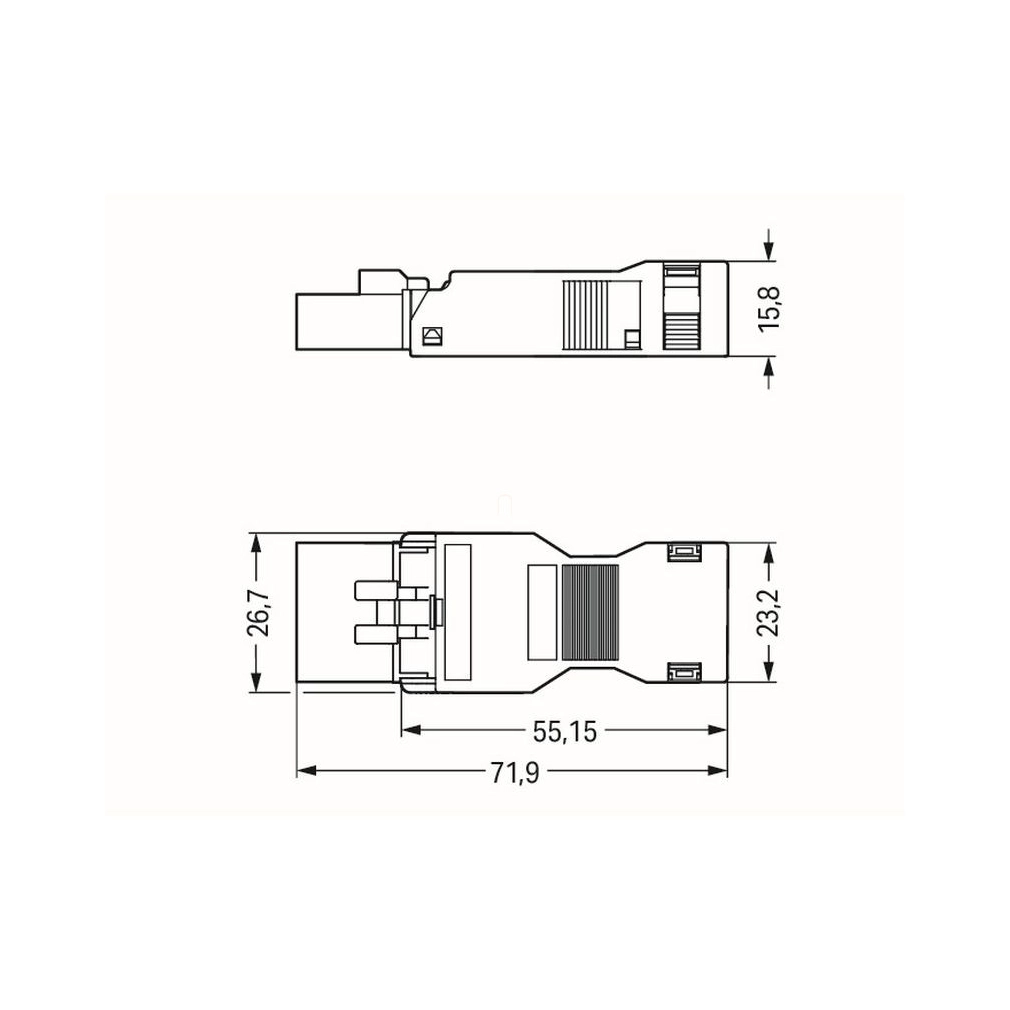

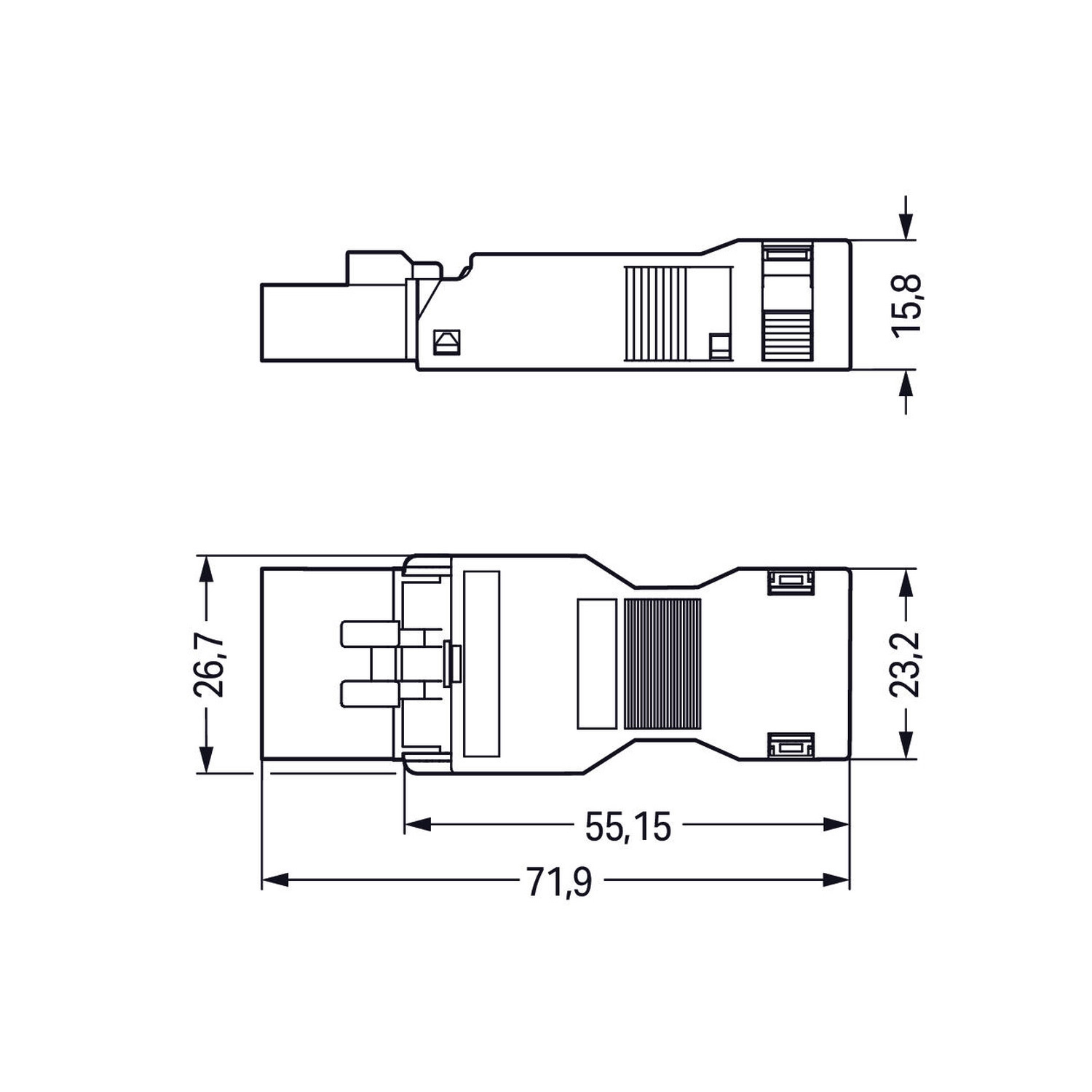

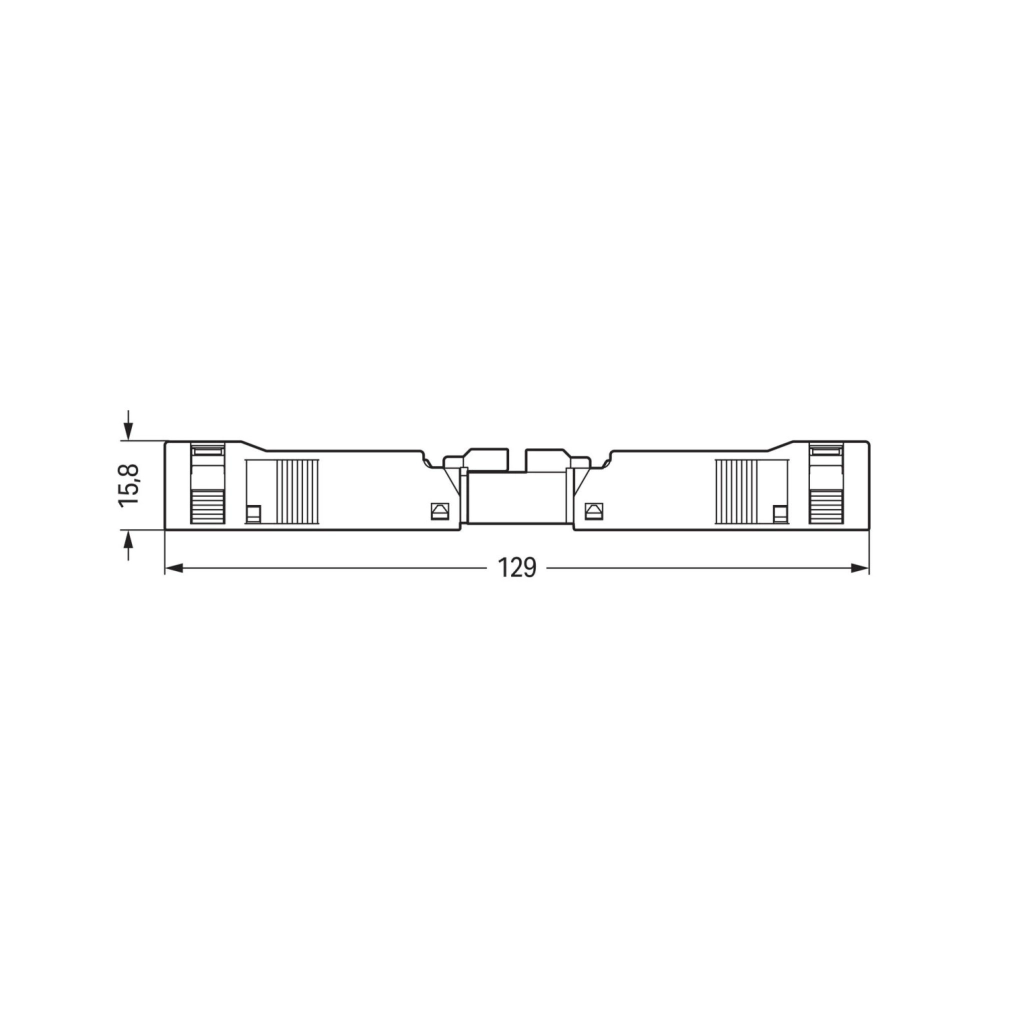

| Méretábra részmérete | 55,15 mm |

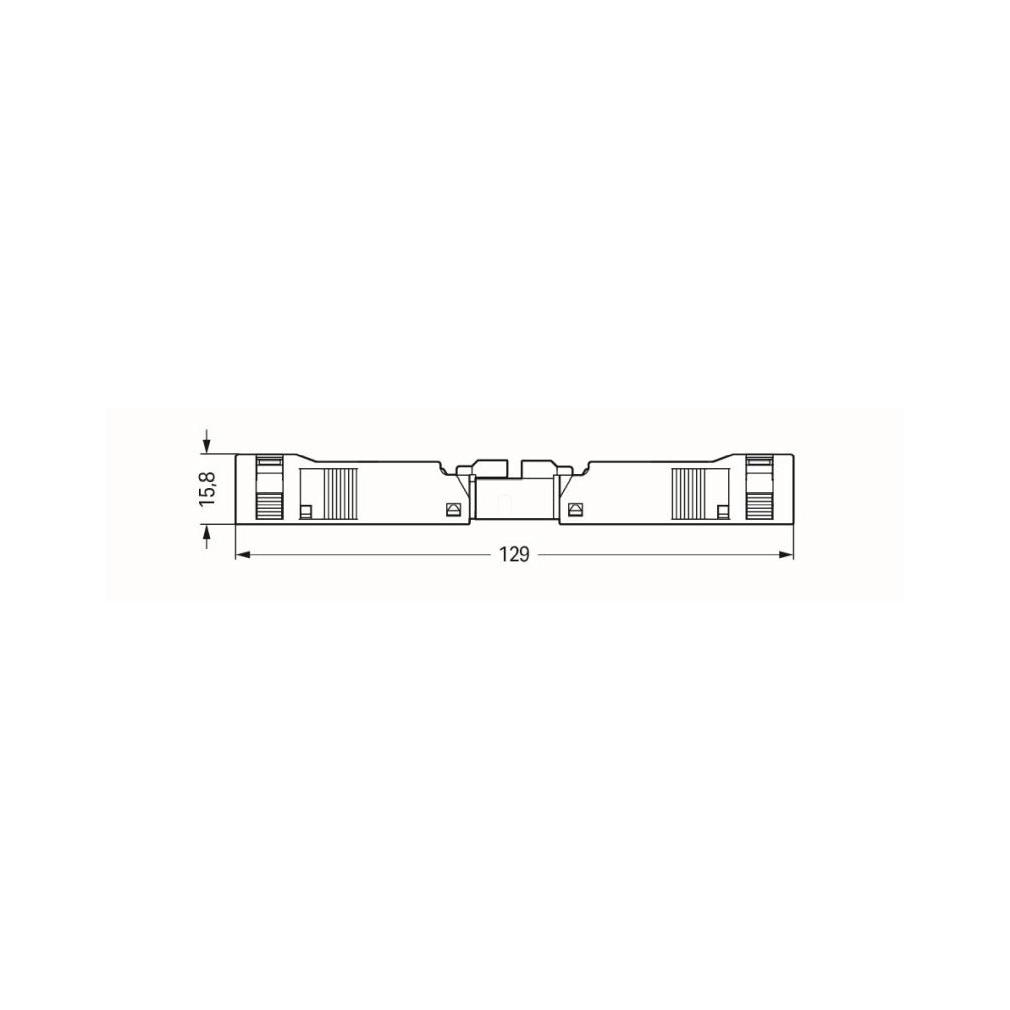

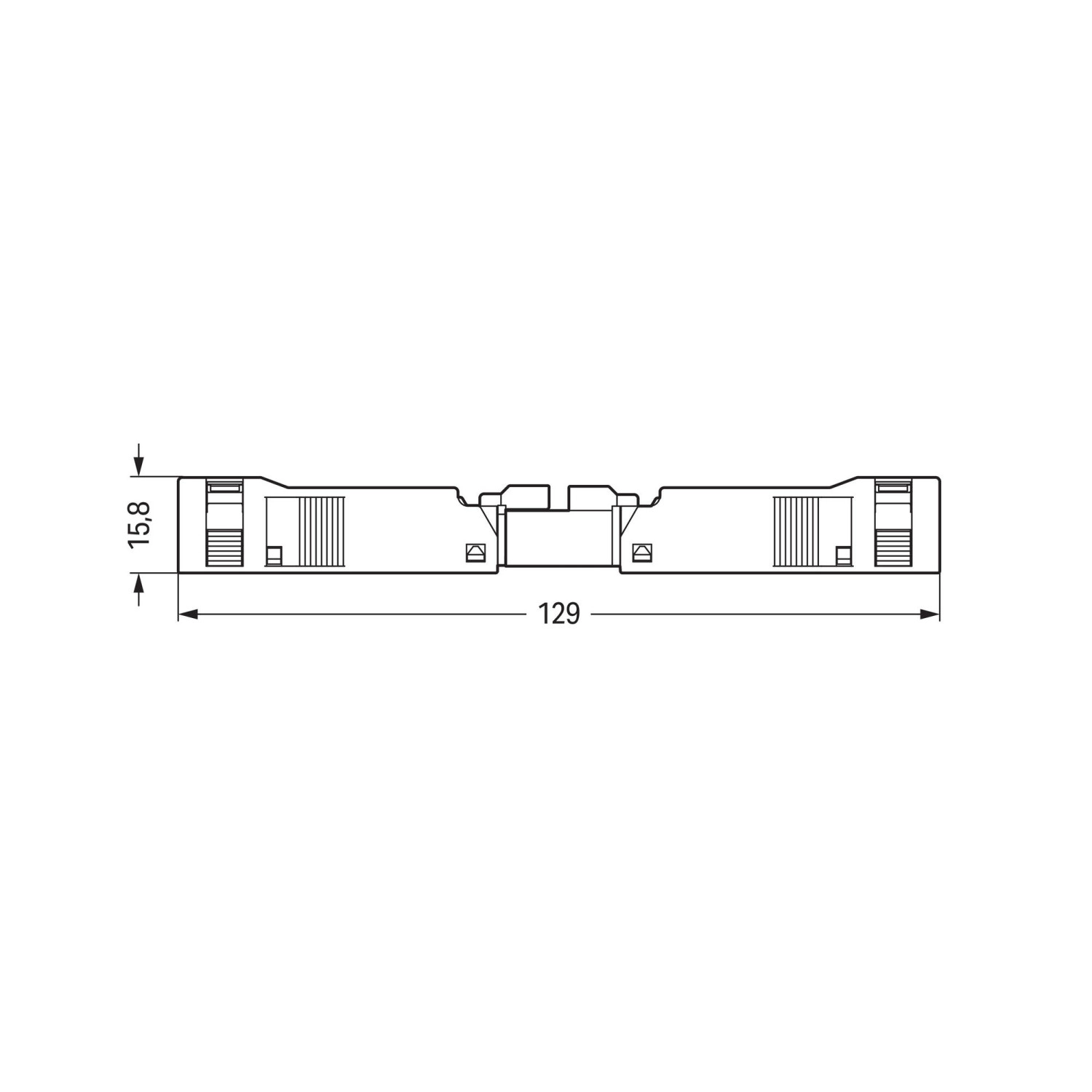

| Teljes hossz összekapcsolt állapotban | 129 mm |
| Méretábra további keresztirányú mérete | 23,2 mm |
| Nyomtatott potenciáljelölések | 3; 2; 1; PE-jel; N |
A termék tartozékai
| 890-215 | 1 db; 5 pólusú, A kódolású, 1,5 mm² névleges keresztmetszetű fekete dugó. |
|---|---|
| 890-505 | 1 db; 5 pólusú fekete tehermentesítő ház, bilincscsel, egy 6,5 … 10,5 mm átmérőjű kábelhez. |
Biztonsági feltételek
| Személyi feltétel | Csak szakképzett villanyszerelő vagy az adott feladatra villamosan kioktatott személy használhatja; EIP, DIN VDE 0105-100. |
|---|---|
| Szerelés | Feszültség alatt vagy terhelés közben ne szereld. |
| Rendeltetés és előírások | Csak rendeltetésszerűen használd; tartsd be a nemzeti előírásokat, szabványokat, irányelveket és a termék műszaki határértékeit. |
| Polaritás és állapot | Ügyelj a helyes polaritásra; sérült vagy szennyezett alkatrészt ne használj. |
| Vezetékfeltételek | Tartsd be a vezetékfajtához tartozó keresztmetszetet, a csupaszolási és kábelátmérő-feltételeket; a vezetőt ütközésig told be. |
| Retesz és tartozékok | Csak reteszelővel és tehermentesítéssel, eredeti tartozékokkal használd. |
| Értékesítési feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Biztonsági és alkalmazási feltételek
| Személyi feltétel | Csak szakképzett villanyszerelő vagy az adott feladatra villamosan kioktatott személy használhatja; EIP, DIN VDE 0105-100. |
|---|---|
| Szerelés | Feszültség alatt vagy terhelés közben ne szereld. |
| Rendeltetés és előírások | Csak rendeltetésszerűen használd; tartsd be a nemzeti előírásokat, szabványokat, irányelveket és a termék műszaki határértékeit. |
| Polaritás és állapot | Ügyelj a helyes polaritásra; sérült vagy szennyezett alkatrészt ne használj. |
| Vezetékfeltételek | Tartsd be a vezetékfajtához tartozó keresztmetszetet, a csupaszolási és kábelátmérő-feltételeket; a vezetőt ütközésig told be. |
| Retesz és tartozékok | Csak reteszelővel és tehermentesítéssel, eredeti tartozékokkal használd. |
| Értékesítési feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Vezetékcsatlakozás és tehermentesítő ház
| Köpeny előkészítése; szokásos ötpólusú szerelés | A külső kábelköpeny megadott csupaszolási hossza 45 mm. Az egyes erek csupaszolási hossza 9 mm. |
|---|---|
| PE-vezeték hosszkülönbsége | A szerelési ábrán a földelővezeték 8 mm-rel hosszabb a többi érnél. |
| Tömör vezeték közvetlen bekötése | Csak a közvetlen push-in bekötéshez megadott 0,75–1,5 mm² / 20–16 AWG tartományban nyomd be ütközésig a 9 mm hosszon csupaszolt tömör eret. |
| Finom elemi szálas vezeték bekötése | A 0,25–1,5 mm² / 22–16 AWG finom elemi szálas érhez 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd told ütközésig a 9 mm hosszon csupaszolt eret. |
| Tehermentesítő ház összeállítása | Rögzítsd a vezetékes csatlakozót a tehermentesítő ház aljába. Nyomd le kézzel a bilincset, majd felváltva mindkét oldalon 2,5 mm élszélességű csavarhúzóval nyomd le. Reteszeld a fedelet. |
| Jelölések ellenőrzése | A csatlakozó nyomtatott jelölései a tehermentesítő ház nyílásain keresztül láthatók. |
Árnyékolt összeállítás külön feltételei
| Árnyékolt összeállítás előkészítése | Az árnyékolt összeállításhoz tartozó ábra külön 30 mm külsőköpeny-csupaszolást és 8 mm árnyékolási hosszt ad meg. |
|---|---|
| Árnyékoló lemez és ház | Illeszd az árnyékolást a burkolt kábelhez; az árnyékoló csatlakozólemezt ütközésig nyomd a csatlakozóba. Helyezd a vezetékes csatlakozót a tehermentesítő házba, majd pattintsd be a bilincset és a fedelet. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 61535 71-123231 |
|---|---|
| CCA | DEKRA Certification B.V. IEC 61535 NL-85020 |
| cURus | Underwriters Laboratories Inc. UL 1977 E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping Steel Vessel Rules 24-0095973-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001Z6 |
| LR | Lloyds Register EN 61535 LR23317167TA |
| PRS | Polski Rejestr Statków - TE/1096/880590/23 |
Csatlakozó ellendarabok és tartozékok
| 890-805/011-000 | Aljzat NYÁK-hoz; döntött; 5 pólusú; Kod. A; fekete |
|---|---|
| 890-805 | Aljzat NYÁK-hoz; egyenes; 5 pólusú; Kod. A; fekete |
| 890-205 | Aljzat; 5 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-105 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-705 | Bepattintható aljzat; 5 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-705/006-000 | Bepattintható aljzat; rögzítőfül nélkül; 5 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-929 | h-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-930 | h-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 890-621 | T-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-622 | T-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 891-8995/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 891-8995/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 890-527 | Árnyékolás-csatlakoztató lap; 5 pólusú; dugókhoz |
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-385 | Működtetőszerszám; 5 irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 × 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Szükséges reteszelőrendszer
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen névleges áram tartozik hozzá?
13 A az IEC/EN 60664-1 III/3 feltételével; 12 A az UL 1977 szerint.
Minden vezetéket szerszám nélkül lehet bekötni?
Nem. A közvetlen push-in tömörvezeték-tartomány 0,75–1,5 mm². A finom elemi szálas vezeték kapocspontját működtetőszerszámmal kell megnyitni.
Milyen vastag kábelt fogad?
6,5 … 10,5 mm külső átmérőjű burkolt kábelt.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
5
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-115
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
11,57 g/db
Cikkszám
4045454232924
