Wago 890-113 WINSTA® MINI dugó tehermentesítő házzal, 3 pólusú, A kódolású, 1,5 mm², IP40, fekete
RRP:2 101 Ft/db
2 080 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 811 Ft/db
nettó 1 426 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MINI apacsatlakozó/dugó téves összecsatlakoztatás elleni védelemmel. A téves összecsatlakoztatás ellen védett WINSTA® MINI apacsatlakozó/dugó gyors, megfelelő szerelést tesz lehetővé. A Wago installációs csatlakozói ismétlődő vagy meghatározott elrendezésben elosztott követelményeknél használhatók, például rácsos vagy süllyesztett világítás kiépítéséhez. A villamos szerelés biztonságát mechanikai védelem növeli a téves összecsatlakoztatás ellen. A csatlakozó IP40 védettségű; az ujjak és szerszámok nem kerülhetnek érintkezésbe a feszültség alatt álló részekkel. Az A kódolású WINSTA® MINI csatlakozókkal szinte bármely felhasználási területen megvalósíthatók általános hálózati alkalmazások. Szűk helyen különösen előnyös a Wago legkisebb dugaszolható csatlakozórendszere, a WINSTA® MINI. Nagyon kompakt, és a Push-in CAGE CLAMP® rugós csatlakozástechnikának köszönhetően gyorsan szerelhető, mivel kevés karbantartást igényel és csavaros kötések nélkül használható. A külső szigetelés csupaszítási hossza 40 mm. Alacsonyabb költségek a gyors üzembe helyezéssel és a szervizköltségek elkerülésével: WINSTA® MINI megoldások. A WINSTA® dugaszolható csatlakozórendszer a villamos szerelés szigorú követelményeihez igazodik. Gyors, biztonságos és mindenekelőtt hibamentes részegység- és kábelszerelést kínál. Minőség és tartósság: a Wago téves összecsatlakoztatás ellen védett megoldása jelentősen megkönnyíti a villamos részegységek szerelését. A téves összecsatlakoztatás elleni védelem kiküszöböli a hibákat. Egyszerű, szerszám nélküli működtetés, sokféle kódolási lehetőséggel. A kódolás számos általános hálózati alkalmazáshoz. Pontos méretek. Gyors és biztonságos szerelés.
A Wago 890-113 3 pólusú, fekete WINSTA MINI dugó tehermentesítő házzal és A kódolással. A Push-in CAGE CLAMP csatlakozás csavaros kötések nélkül fogadja a megadott vezetékfajtákat. Az IP40 kivitel általános hálózati alkalmazásokhoz készült; a megfelelő ellendarabot, a reteszelést és a kábelátmérőt együtt vedd figyelembe.
Villamos adatok
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram helyén mindkét oszlopban – szerepel. |
| UL 1977 névleges feszültség és áram | 600 V; 14 A |
| Átmeneti ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Csatlakozás és vezetékfeltételek
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 3 |
| Pólusszám | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám; közvetlen benyomás az arra megadott vezetékeknél. |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Burkolt kábel átmérője | 4,5 … 10 mm |
| Bekötés iránya az illesztés irányához képest | 0° |
| Földelési funkció | Előre kialakított PE-csatlakozás. |

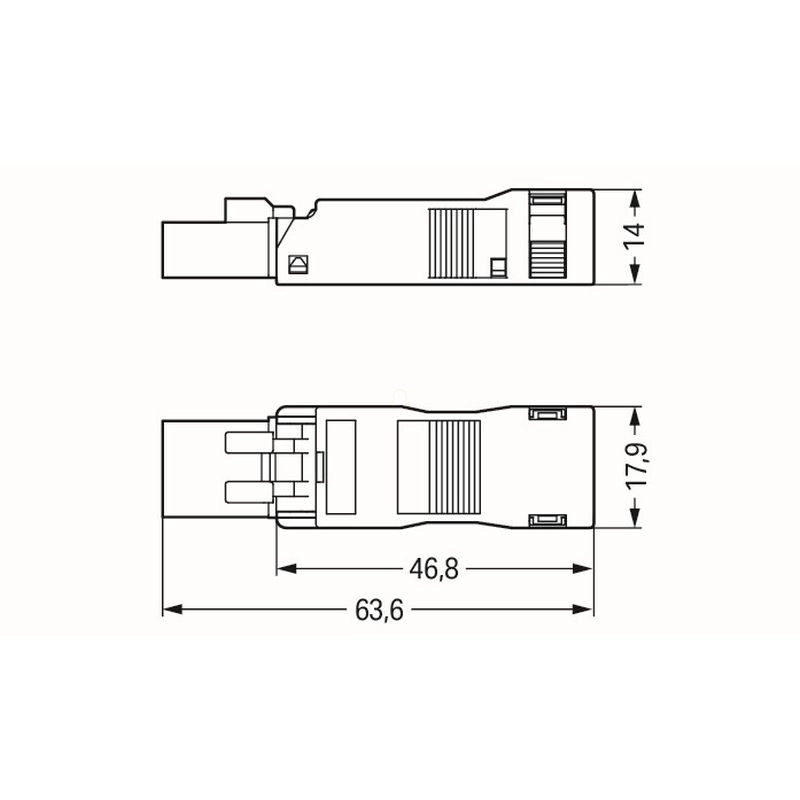

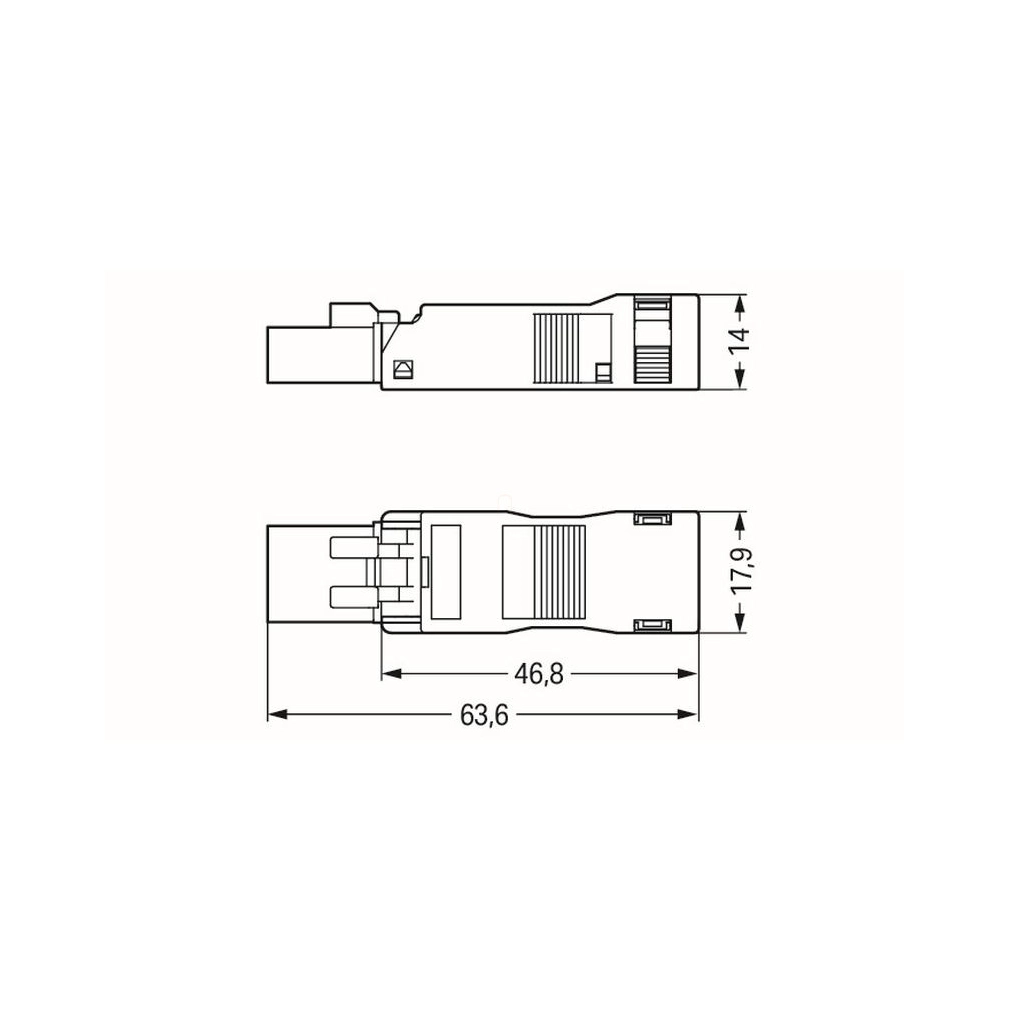

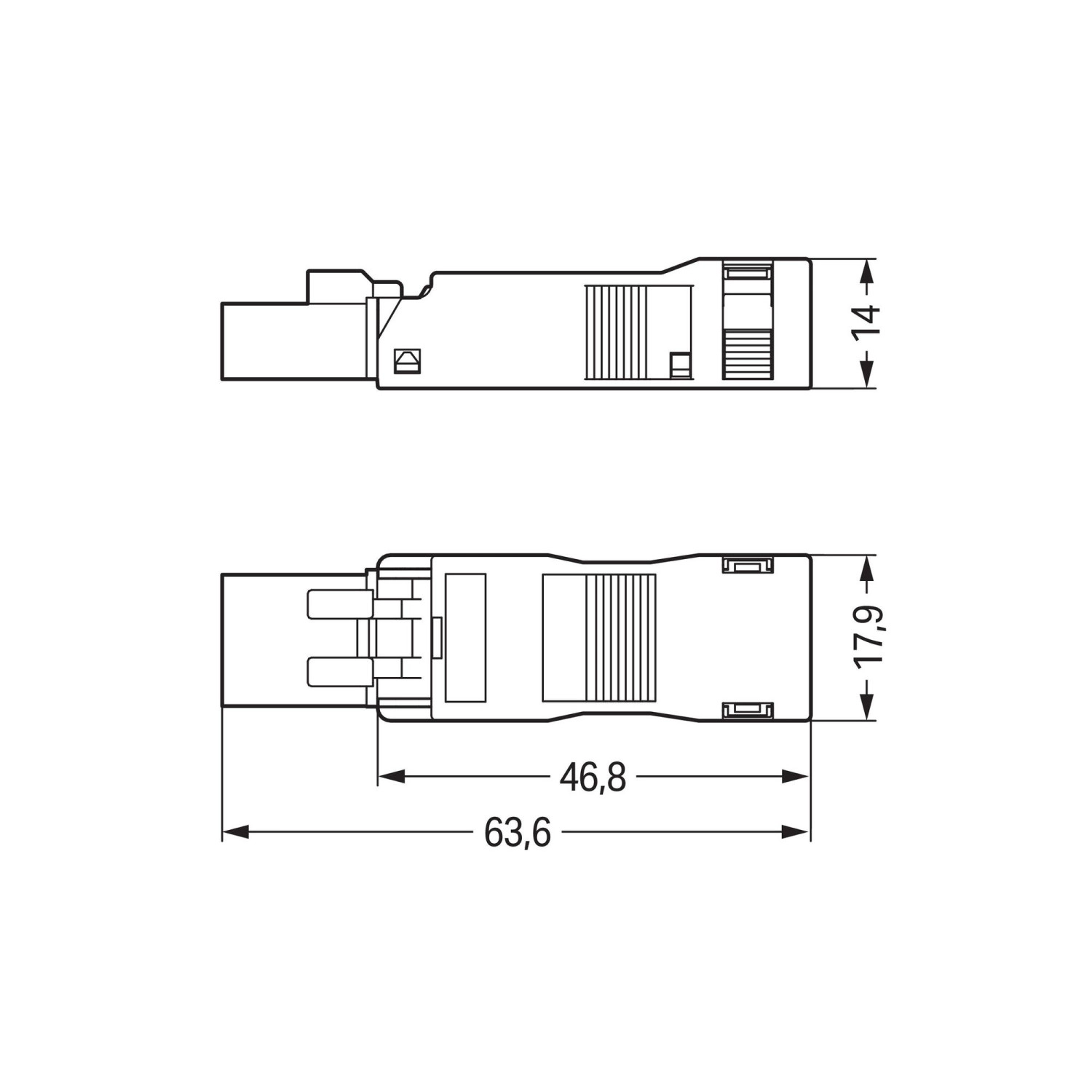

Méretek, mechanika, anyagok és környezet
| Lábtávolság | 4,4 mm / 0.173 inch |
|---|---|
| Szélesség | 17,9 mm / 0.705 inch |
| Magasság | 14 mm / 0.551 inch |
| Mélység | 63,6 mm / 2.504 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Kódolás | A |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Tehermentesítő | Tehermentesítő készülékház |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Csatlakozó színe | fekete |
| Tehermentesítő színe | fekete |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Tűzterhelés | 0,277 MJ |
| Tömeg | 8,5 g |
| Védettség | IP40 |
| Összekapcsoló erő | Kb. 20–70 N, a pólusok számától függően. |
| Megtartó erő | Zárt állapotban nagyobb mint 80 N. |
| Szétkapcsoló erő | Nyitott állapotban kb. 20–70 N, a pólusok számától függően. |
| Összeillesztési ciklusok | 200, ohmos terhelés nélkül. |
| Reteszelés | Retesz; utólag felszerelhető rögzítőfül. A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek; külön retesz a lengő dugó/aljzat kapcsolathoz szükséges. |
| Téves összedugás elleni védelem | 100%-os védelem a felsorolt esetekben: eltérő pólusszám, 180°-os elfordítás, oldalirányú lépcsőzetes dugaszolás vagy egyetlen pólus bedugása. |
| Szigetelés hőmérsékleti feltétele | 105 °C-nál nem magasabb hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működés külön tartománya −35…+85 °C. |
| Méretábra részmérete | 46,8 mm |

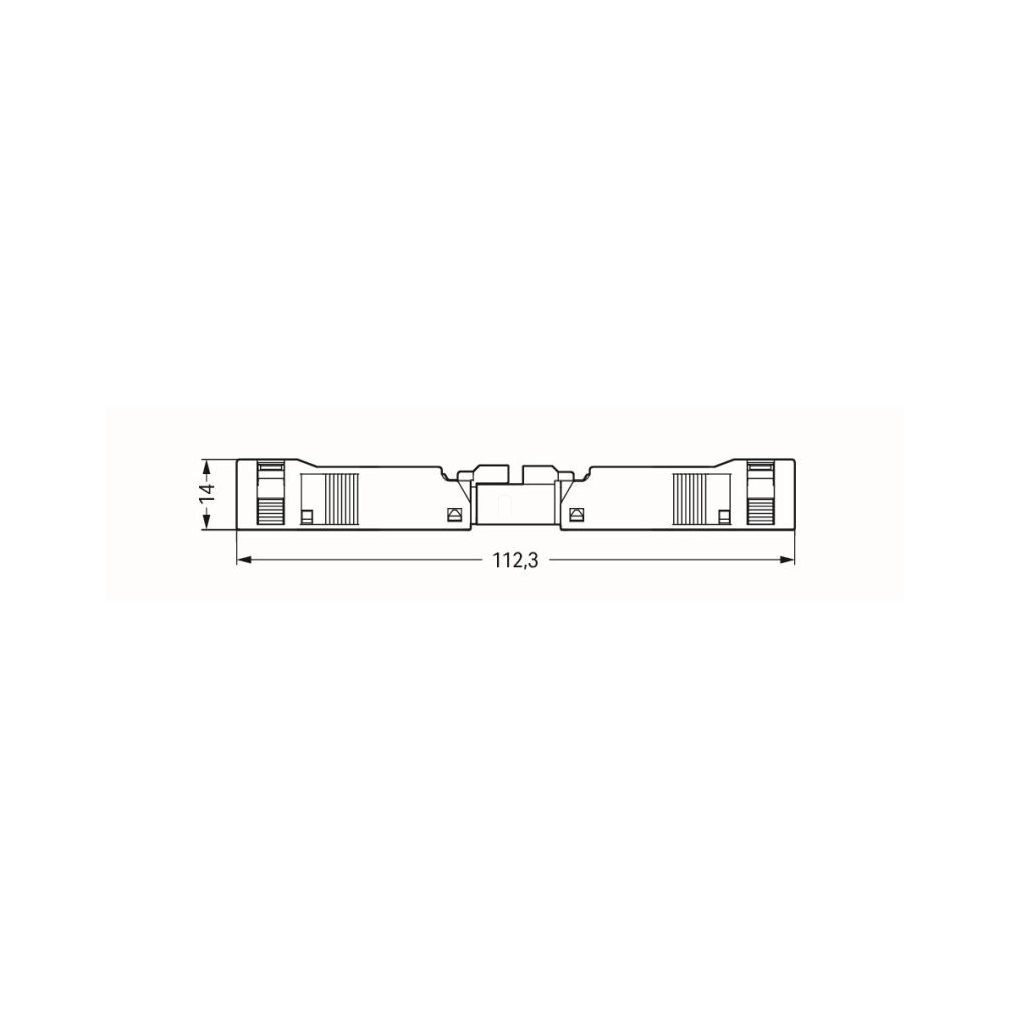

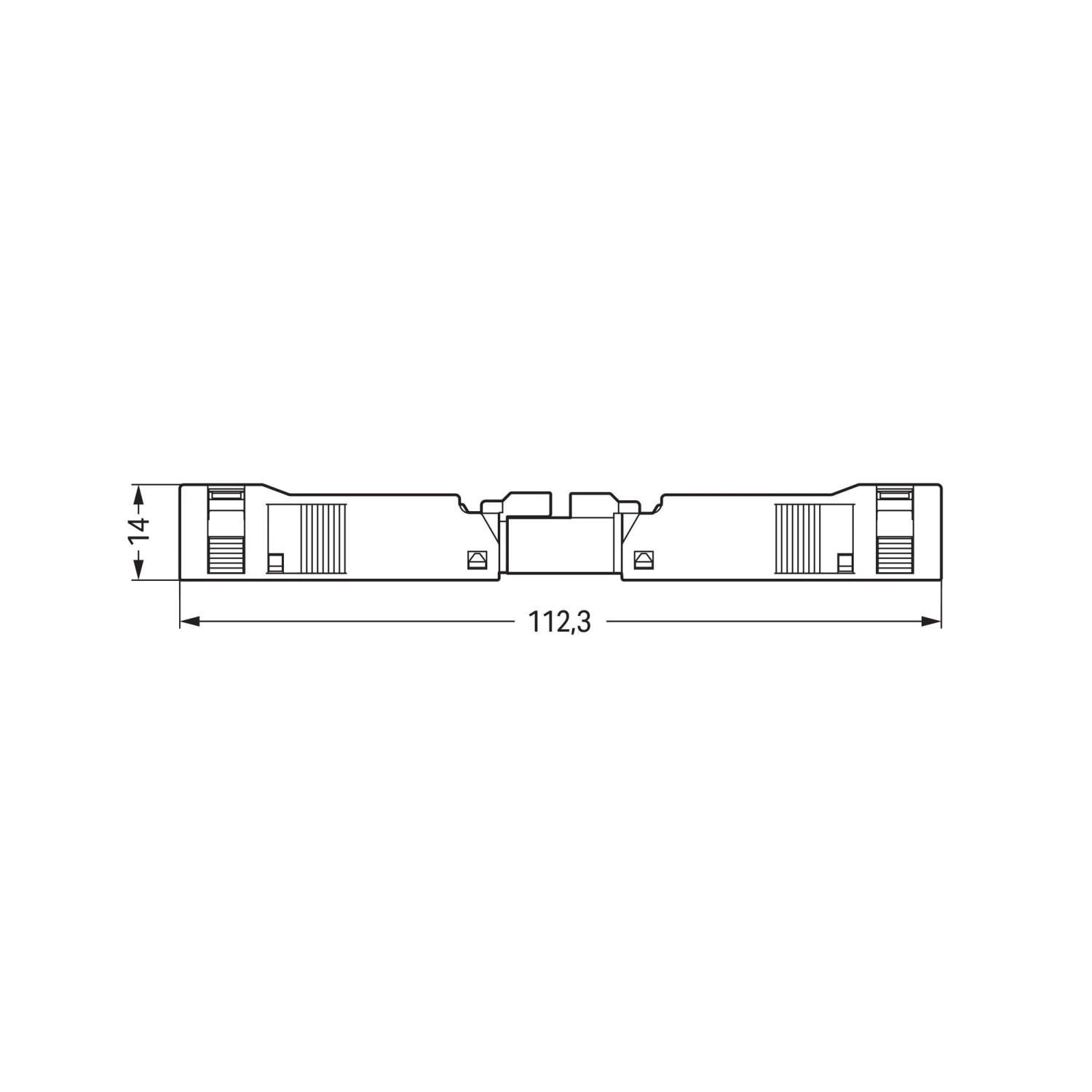

| Teljes hossz összekapcsolt állapotban | 112,3 mm |
| Nyomtatott potenciáljelölések | N; PE-jel; L |

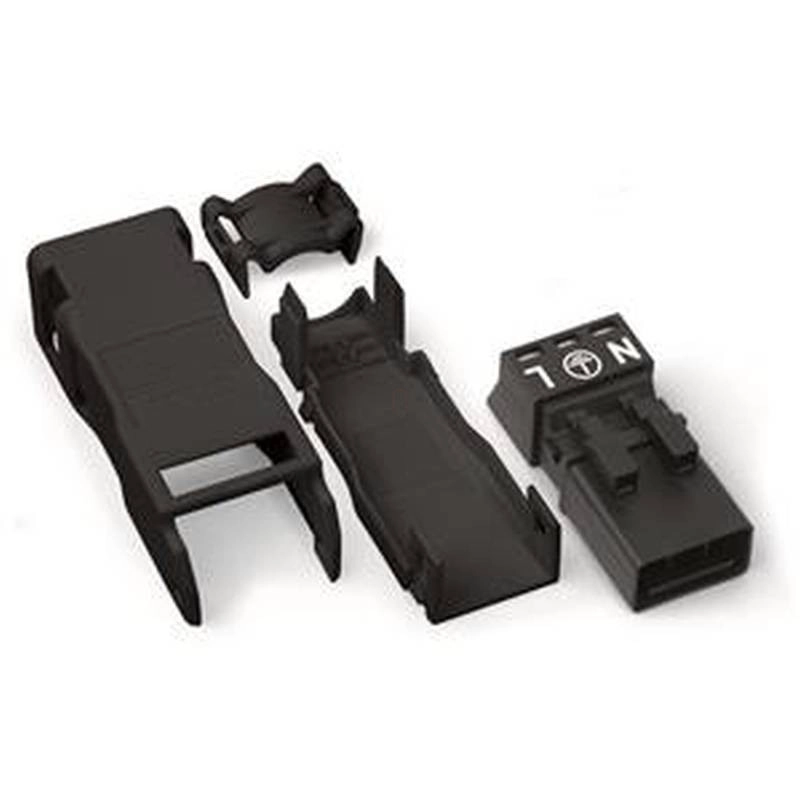

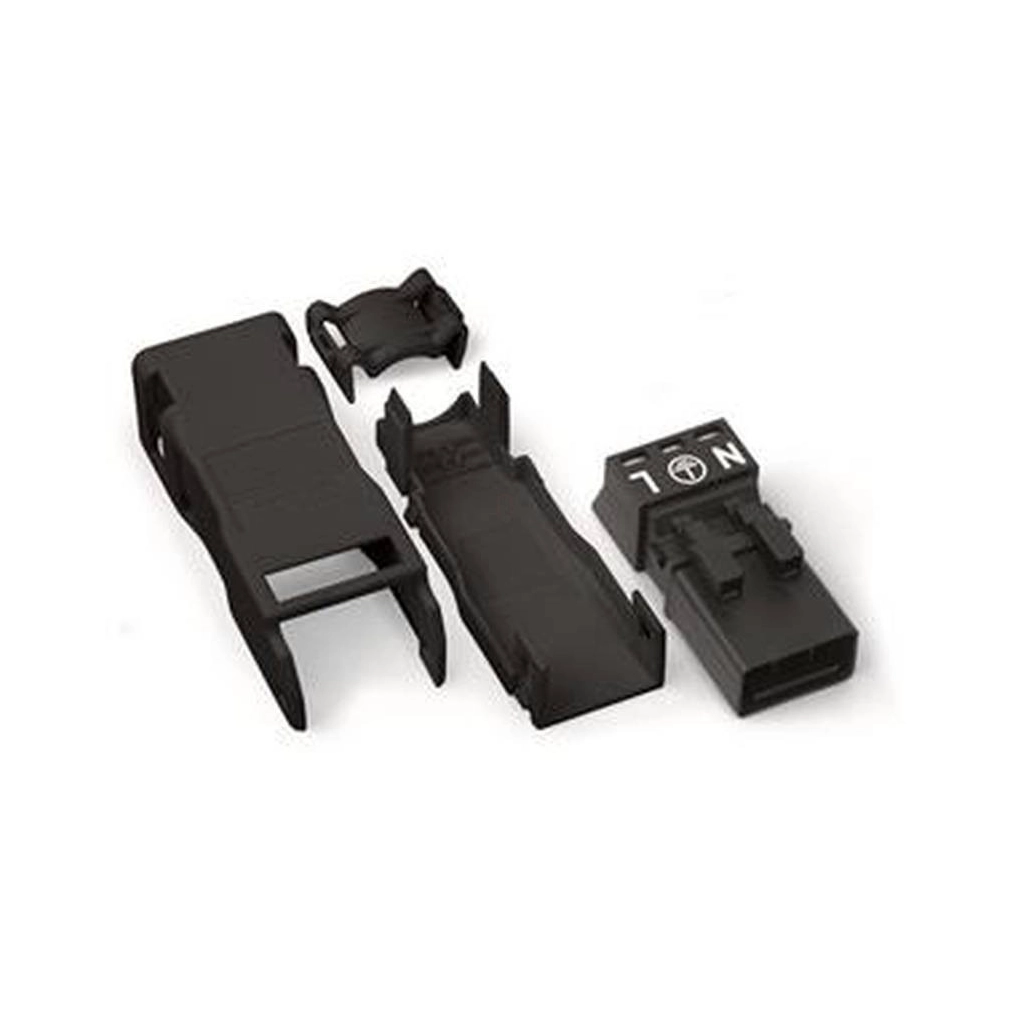

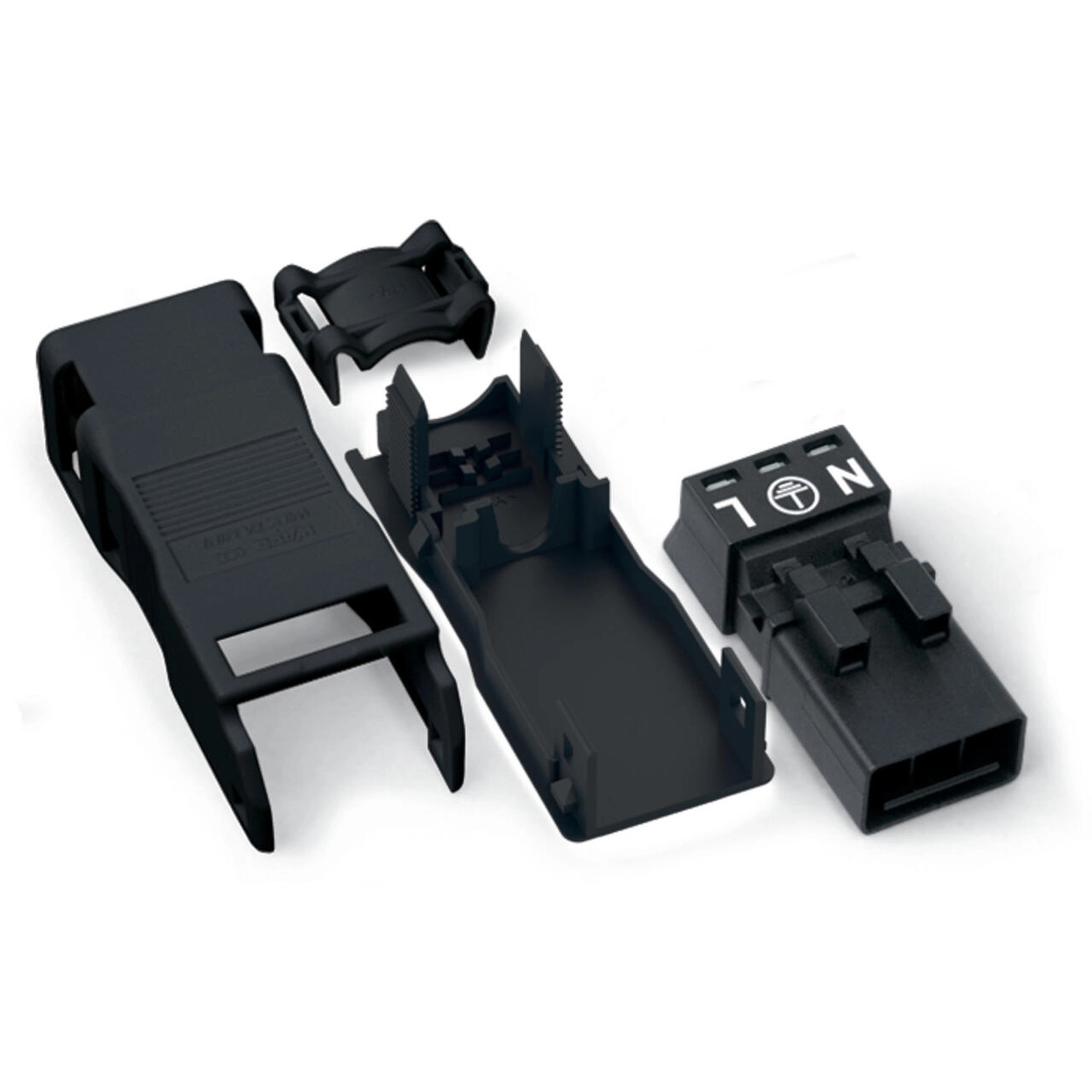

A termék tartozékai
| 890-213 | 1 db; 3 pólusú, A kódolású, 1,5 mm² névleges keresztmetszetű fekete dugó. |
|---|---|
| 890-503 | 1 db; 3 pólusú fekete tehermentesítő ház, bilincscsel, egy 4,5 … 10 mm átmérőjű kábelhez. |
Vezetékcsatlakozás és tehermentesítő ház
| PE-vezeték hosszkülönbsége | A szerelési ábrán a földelővezeték 8 mm-rel hosszabb a többi érnél. |
|---|---|
| Tömör vezeték közvetlen bekötése | Csak a közvetlen push-in bekötéshez megadott 0,75–1,5 mm² / 20–16 AWG tartományban nyomd be ütközésig a 9 mm hosszon csupaszolt tömör eret. |
| Finom elemi szálas vezeték bekötése | A 0,25–1,5 mm² / 22–16 AWG finom elemi szálas érhez 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd told ütközésig a 9 mm hosszon csupaszolt eret. |
| Tehermentesítő ház összeállítása | Rögzítsd a vezetékes csatlakozót a tehermentesítő ház aljába. Nyomd le kézzel a bilincset, majd felváltva mindkét oldalon 2,5 mm élszélességű csavarhúzóval nyomd le. Reteszeld a fedelet. |
| Jelölések ellenőrzése | A csatlakozó nyomtatott jelölései a tehermentesítő ház nyílásain keresztül láthatók. |
| Alternatív működtetőszerszám | A kapocspontokat a 890-383 működtetőszerszámmal is megnyithatod; ezután told be ütközésig a már csupaszolt vezetékeket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 61535 71-123231 |
|---|---|
| CCA | DEKRA Certification B.V. IEC 61535 NL-85020 |
| cURus | Underwriters Laboratories Inc. UL 1977 E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping Steel Vessel Rules 19-HG1869855-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001Z6 |
| LR | Lloyds Register EN 61535 08/20047 (E2) |
Csatlakozó ellendarabok és tartozékok
| 890-803/011-000 | Aljzat NYÁK-hoz; döntött; 3 pólusú; Kod. A; fekete |
|---|---|
| 890-803 | Aljzat NYÁK-hoz; egyenes; 3 pólusú; Kod. A; fekete |
| 890-203 | Aljzat; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-703 | Bepattintható aljzat; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-634 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-636 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 890-606 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-615 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 891-8993/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/dugó; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
| 891-8993/105-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
| 890-523 | Árnyékolás-csatlakoztató lap; 3 pólusú; aljzathoz és dugóhoz; ezüstszínű |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-383 | Működtetőszerszám; 3 irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 × 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Szükséges reteszelőrendszer
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen névleges áram tartozik hozzá?
16 A az IEC/EN 60664-1 III/3 feltételével; 14 A az UL 1977 szerint.
Minden vezetéket szerszám nélkül lehet bekötni?
Nem. A közvetlen push-in tömörvezeték-tartomány 0,75–1,5 mm². A finom elemi szálas vezeték kapocspontját működtetőszerszámmal kell megnyitni.
Milyen vastag kábelt fogad?
4,5 … 10 mm külső átmérőjű burkolt kábelt.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-113
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
8,47 g/db
Cikkszám
4045454232900

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 890-113 WINSTA® MINI dugó tehermentesítő házzal, 3 pólusú, A kódolású, 1,5 mm², IP40, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-113 |
| GTIN / EAN | 4045454232900 |
| Terméktípus | WINSTA MINI dugó tehermentesítő házzal |
Villamos adatok
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram helyén mindkét oszlopban – szerepel. |
| UL 1977 névleges feszültség és áram | 600 V; 14 A |
| Átmeneti ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Csatlakozás és vezetékfeltételek
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 3 |
| Pólusszám | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám; közvetlen benyomás az arra megadott vezetékeknél. |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Burkolt kábel átmérője | 4,5 … 10 mm |
| Bekötés iránya az illesztés irányához képest | 0° |
| Földelési funkció | Előre kialakított PE-csatlakozás. |
Méretek, mechanika, anyagok és környezet
| Lábtávolság | 4,4 mm / 0.173 inch |
|---|---|
| Szélesség | 17,9 mm / 0.705 inch |
| Magasság | 14 mm / 0.551 inch |
| Mélység | 63,6 mm / 2.504 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Kódolás | A |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Tehermentesítő | Tehermentesítő készülékház |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Csatlakozó színe | fekete |
| Tehermentesítő színe | fekete |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Tűzterhelés | 0,277 MJ |
| Tömeg | 8,5 g |
| Védettség | IP40 |
| Összekapcsoló erő | Kb. 20–70 N, a pólusok számától függően. |
| Megtartó erő | Zárt állapotban nagyobb mint 80 N. |
| Szétkapcsoló erő | Nyitott állapotban kb. 20–70 N, a pólusok számától függően. |
| Összeillesztési ciklusok | 200, ohmos terhelés nélkül. |
| Reteszelés | Retesz; utólag felszerelhető rögzítőfül. A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek; külön retesz a lengő dugó/aljzat kapcsolathoz szükséges. |
| Téves összedugás elleni védelem | 100%-os védelem a felsorolt esetekben: eltérő pólusszám, 180°-os elfordítás, oldalirányú lépcsőzetes dugaszolás vagy egyetlen pólus bedugása. |
| Szigetelés hőmérsékleti feltétele | 105 °C-nál nem magasabb hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működés külön tartománya −35…+85 °C. |
| Méretábra részmérete | 46,8 mm |
| Teljes hossz összekapcsolt állapotban | 112,3 mm |
| Nyomtatott potenciáljelölések | N; PE-jel; L |
A termék tartozékai
| 890-213 | 1 db; 3 pólusú, A kódolású, 1,5 mm² névleges keresztmetszetű fekete dugó. |
|---|---|
| 890-503 | 1 db; 3 pólusú fekete tehermentesítő ház, bilincscsel, egy 4,5 … 10 mm átmérőjű kábelhez. |
Vezetékcsatlakozás és tehermentesítő ház
| PE-vezeték hosszkülönbsége | A szerelési ábrán a földelővezeték 8 mm-rel hosszabb a többi érnél. |
|---|---|
| Tömör vezeték közvetlen bekötése | Csak a közvetlen push-in bekötéshez megadott 0,75–1,5 mm² / 20–16 AWG tartományban nyomd be ütközésig a 9 mm hosszon csupaszolt tömör eret. |
| Finom elemi szálas vezeték bekötése | A 0,25–1,5 mm² / 22–16 AWG finom elemi szálas érhez 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd told ütközésig a 9 mm hosszon csupaszolt eret. |
| Tehermentesítő ház összeállítása | Rögzítsd a vezetékes csatlakozót a tehermentesítő ház aljába. Nyomd le kézzel a bilincset, majd felváltva mindkét oldalon 2,5 mm élszélességű csavarhúzóval nyomd le. Reteszeld a fedelet. |
| Jelölések ellenőrzése | A csatlakozó nyomtatott jelölései a tehermentesítő ház nyílásain keresztül láthatók. |
| Alternatív működtetőszerszám | A kapocspontokat a 890-383 működtetőszerszámmal is megnyithatod; ezután told be ütközésig a már csupaszolt vezetékeket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 61535 71-123231 |
|---|---|
| CCA | DEKRA Certification B.V. IEC 61535 NL-85020 |
| cURus | Underwriters Laboratories Inc. UL 1977 E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping Steel Vessel Rules 19-HG1869855-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001Z6 |
| LR | Lloyds Register EN 61535 08/20047 (E2) |
Csatlakozó ellendarabok és tartozékok
| 890-803/011-000 | Aljzat NYÁK-hoz; döntött; 3 pólusú; Kod. A; fekete |
|---|---|
| 890-803 | Aljzat NYÁK-hoz; egyenes; 3 pólusú; Kod. A; fekete |
| 890-203 | Aljzat; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-703 | Bepattintható aljzat; 3 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-634 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-636 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 890-606 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-615 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 891-8993/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/dugó; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
| 891-8993/105-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; 1 m; 1,00 mm²; fekete |
| 890-523 | Árnyékolás-csatlakoztató lap; 3 pólusú; aljzathoz és dugóhoz; ezüstszínű |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-383 | Működtetőszerszám; 3 irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 × 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Szükséges reteszelőrendszer
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (Winsta) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 8.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.06.03. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-113 WINSTA® MINI dugó tehermentesítő házzal, 3 pólusú, A kódolású, 1,5 mm², IP40, fekete használati útmutató
Vezetékcsatlakozás és tehermentesítő ház
| PE-vezeték hosszkülönbsége | A szerelési ábrán a földelővezeték 8 mm-rel hosszabb a többi érnél. |
|---|---|
| Tömör vezeték közvetlen bekötése | Csak a közvetlen push-in bekötéshez megadott 0,75–1,5 mm² / 20–16 AWG tartományban nyomd be ütközésig a 9 mm hosszon csupaszolt tömör eret. |
| Finom elemi szálas vezeték bekötése | A 0,25–1,5 mm² / 22–16 AWG finom elemi szálas érhez 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd told ütközésig a 9 mm hosszon csupaszolt eret. |
| Tehermentesítő ház összeállítása | Rögzítsd a vezetékes csatlakozót a tehermentesítő ház aljába. Nyomd le kézzel a bilincset, majd felváltva mindkét oldalon 2,5 mm élszélességű csavarhúzóval nyomd le. Reteszeld a fedelet. |
| Jelölések ellenőrzése | A csatlakozó nyomtatott jelölései a tehermentesítő ház nyílásain keresztül láthatók. |
| Alternatív működtetőszerszám | A kapocspontokat a 890-383 működtetőszerszámmal is megnyithatod; ezután told be ütközésig a már csupaszolt vezetékeket. |
