A kódolású WINSTA® MINI apacsatlakozó/dugó. Az IP40 védettségű WINSTA® MINI apacsatlakozó/dugó gyors, megbízható szerelést tesz lehetővé. A Wago installációs csatlakozóival nyomtatott áramköri lapokon, vezérlőszekrényekben és világítási csatlakozásokhoz gyorsan kialakíthatók a különböző követelményeknek megfelelő kötések. A villamos szerelés biztonságát mechanikai védelem növeli a téves összecsatlakoztatás ellen. A csatlakozó IP40 védettségű; az ujjak és szerszámok nem kerülhetnek érintkezésbe a feszültség alatt álló részekkel. A WINSTA® MINI csatlakozók színkódolásával és mechanikai A kódolásával egyértelműen megkülönböztethetők a különböző áramkörök. A WINSTA® MINI a miniatürizálási igényekre kínál megoldást. A Wago legkisebb dugaszolható csatlakozórendszere különösen alkalmas például lámpákhoz, amelyekben a LED-technológia miatt egyre kevesebb hely marad a csatlakozástechnikának. A külső szigetelés csupaszítási hossza 32 mm. WINSTA® MINI megoldások villamos szereléshez: téves összecsatlakoztatás ellen védett és karbantartásmentes kivitel. A WINSTA® dugaszolható csatlakozórendszer a villamos szerelés szigorú követelményeihez igazodik. Gyors, biztonságos és mindenekelőtt hibamentes részegység- és kábelszerelést kínál. A karbantartásmentes rugós csatlakozástechnika előnyei dugaszolható kivitelben is elérhetők; a szerelés a Wago jelöléseivel tervezhető. Hatékony védelem a téves összecsatlakoztatás ellen. Egyszerű, szerszám nélküli működtetés, sokféle kódolási lehetőséggel. A kódolás számos általános hálózati alkalmazáshoz. Pontos méretek. A hibás egységek gyors cseréje folyamatos üzem közben.

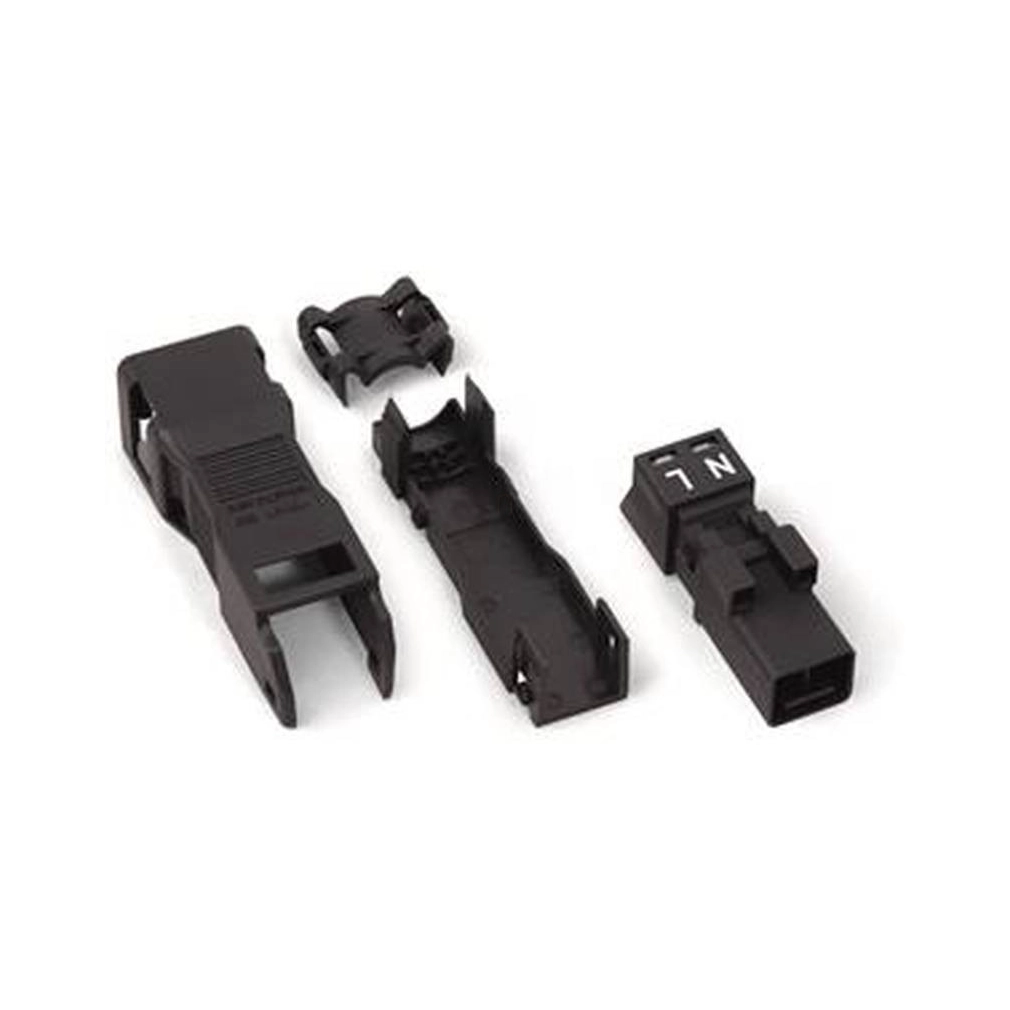

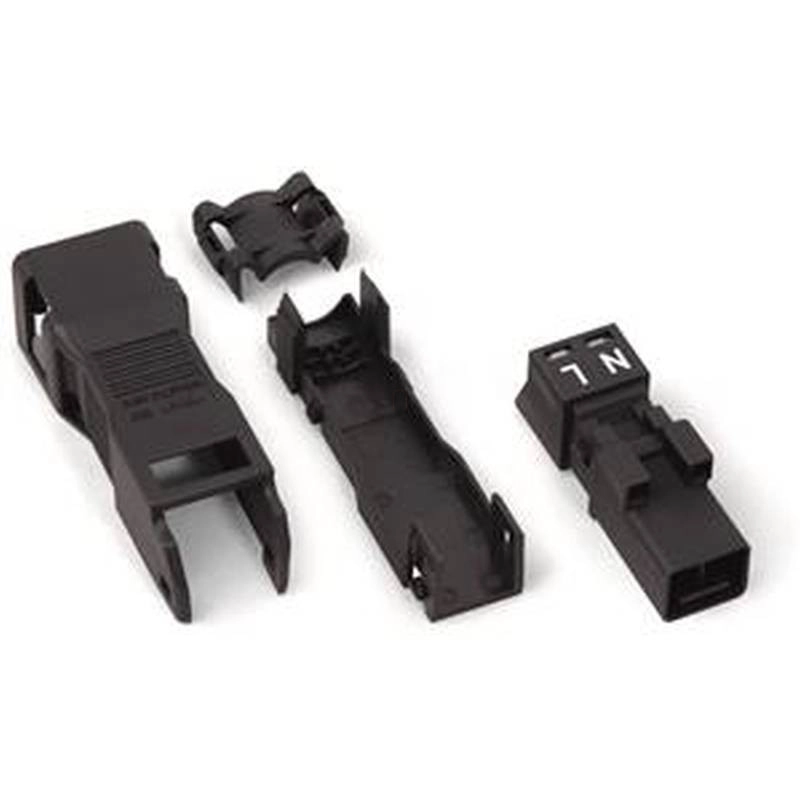

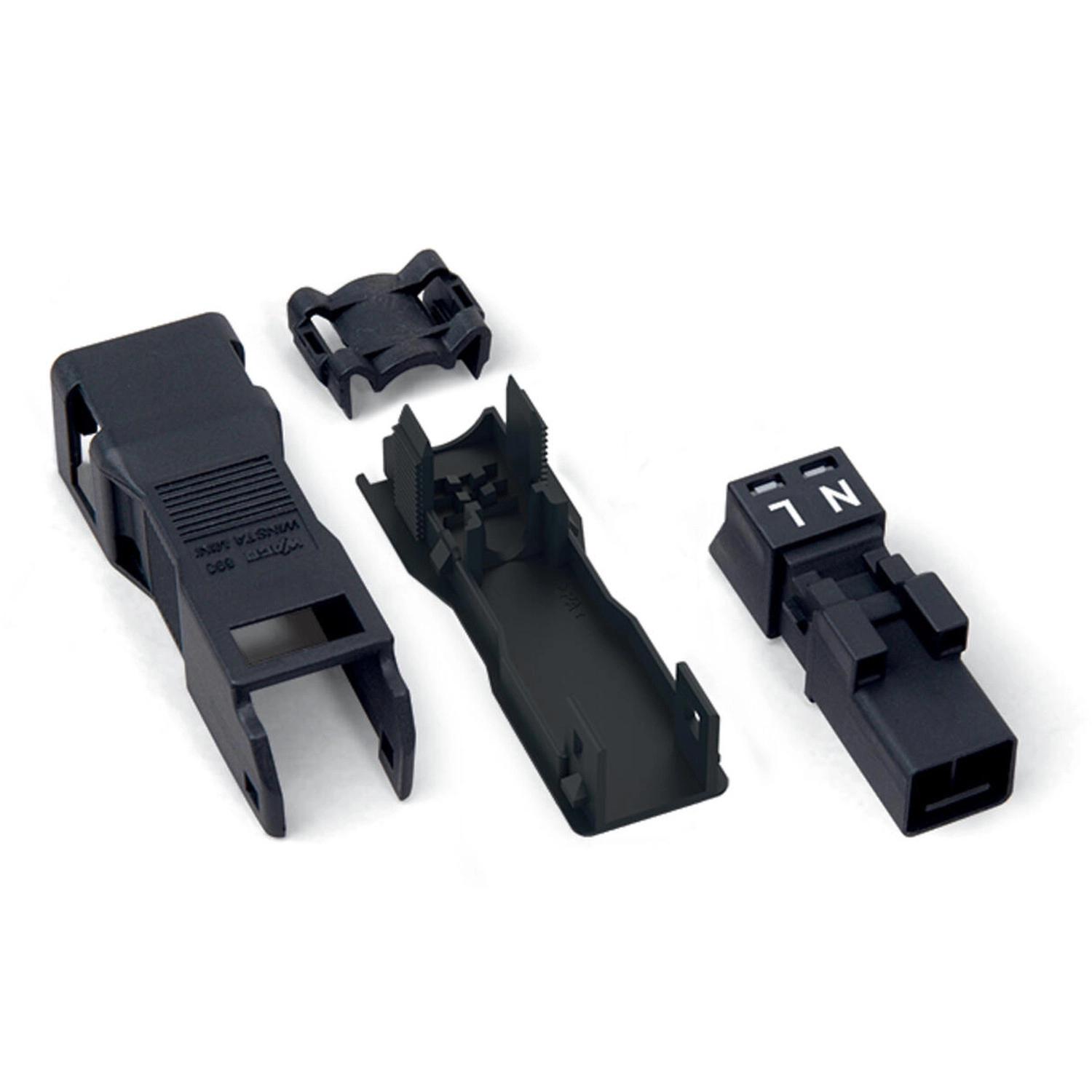

A Wago 890-112 2 pólusú, fekete WINSTA MINI dugó tehermentesítő házzal és A kódolással. A Push-in CAGE CLAMP csatlakozás csavaros kötések nélkül fogadja a megadott vezetékfajtákat. Az IP40 kivitel általános hálózati alkalmazásokhoz készült; a megfelelő ellendarabot, a reteszelést és a kábelátmérőt együtt vedd figyelembe.
Villamos adatok
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram helyén mindkét oszlopban – szerepel. |
| UL 1977 névleges feszültség és áram | 600 V; 14 A |
| Átmeneti ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Csatlakozás és vezetékfeltételek
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Pólusszám | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám; közvetlen benyomás az arra megadott vezetékeknél. |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Burkolt kábel átmérője | 3,8 … 8,2 mm |
| Bekötés iránya az illesztés irányához képest | 0° |
Méretek, mechanika, anyagok és környezet
| Lábtávolság | 4,4 mm / 0.173 inch |
|---|---|
| Szélesség | 15,6 mm / 0.614 inch |
| Magasság | 13,2 mm / 0.52 inch |
| Mélység | 61,6 mm / 2.425 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Kódolás | A |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Tehermentesítő | Tehermentesítő készülékház |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Csatlakozó színe | fekete |
| Tehermentesítő színe | fekete |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Tűzterhelés | 0,132 MJ |
| Tömeg | 5,5 g |
| Védettség | IP40 |
| Összekapcsoló erő | Kb. 20–70 N, a pólusok számától függően. |
| Megtartó erő | Zárt állapotban nagyobb mint 80 N. |
| Szétkapcsoló erő | Nyitott állapotban kb. 20–70 N, a pólusok számától függően. |
| Összeillesztési ciklusok | 200, ohmos terhelés nélkül. |
| Reteszelés | Retesz; utólag felszerelhető rögzítőfül. A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek; külön retesz a lengő dugó/aljzat kapcsolathoz szükséges. |
| Téves összedugás elleni védelem | 100%-os védelem a felsorolt esetekben: eltérő pólusszám, 180°-os elfordítás, oldalirányú lépcsőzetes dugaszolás vagy egyetlen pólus bedugása. |
| Szigetelés hőmérsékleti feltétele | 105 °C-nál nem magasabb hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működés külön tartománya −35…+85 °C. |

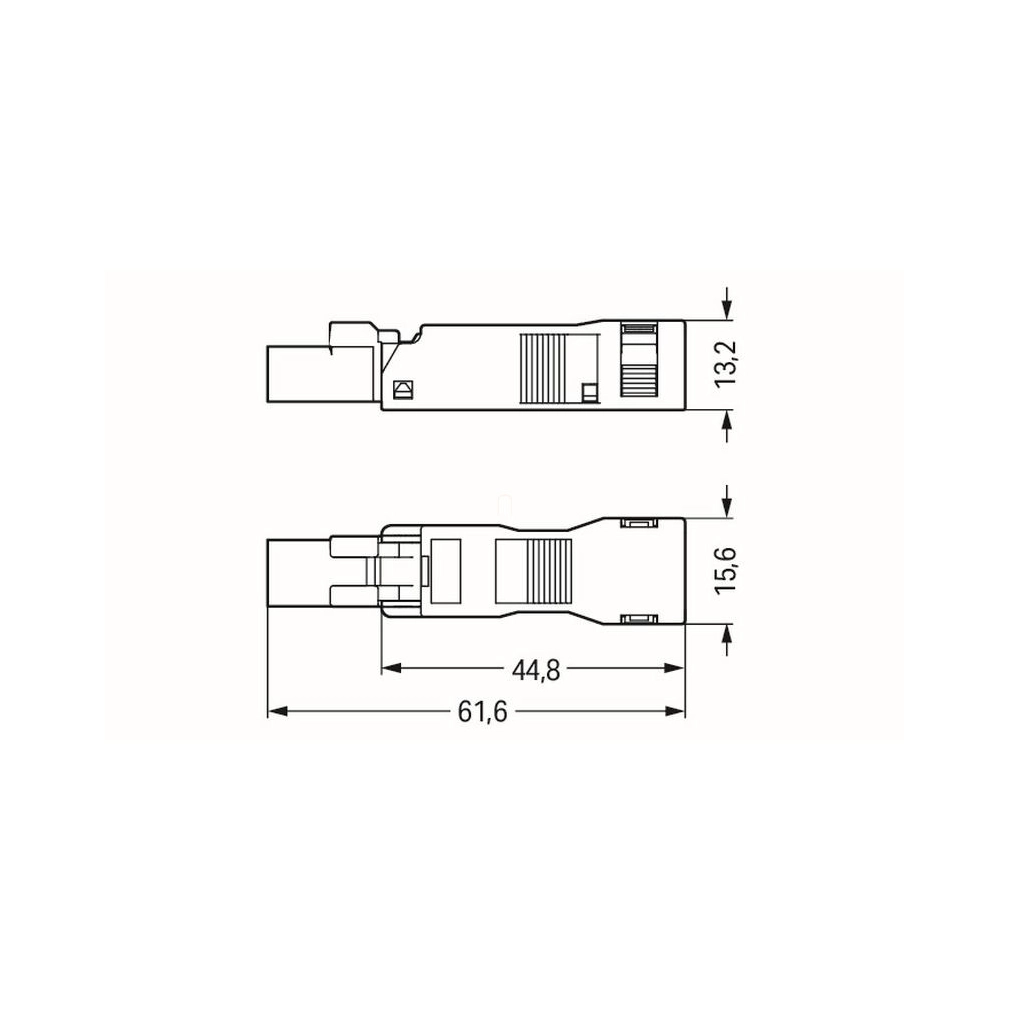

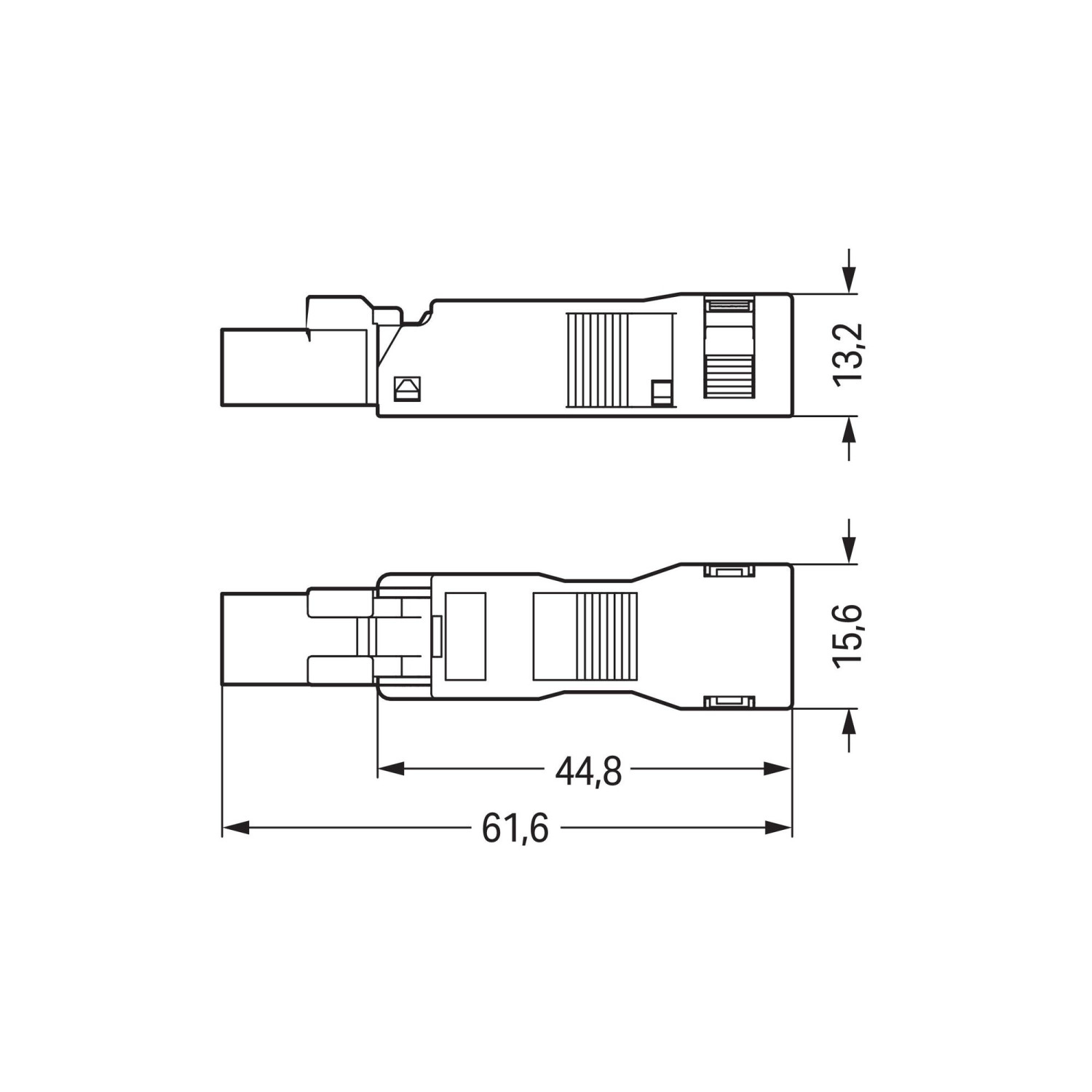

| Méretábra részmérete | 44,8 mm |

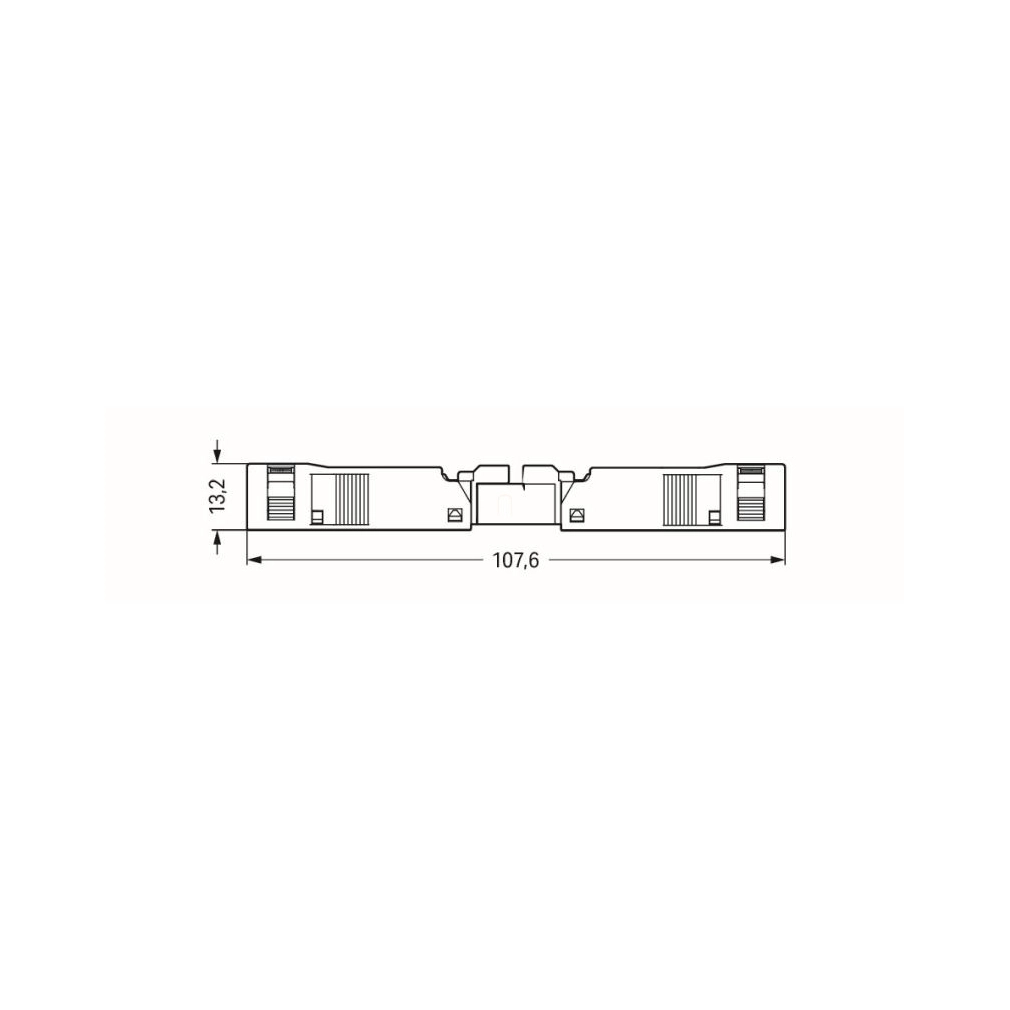

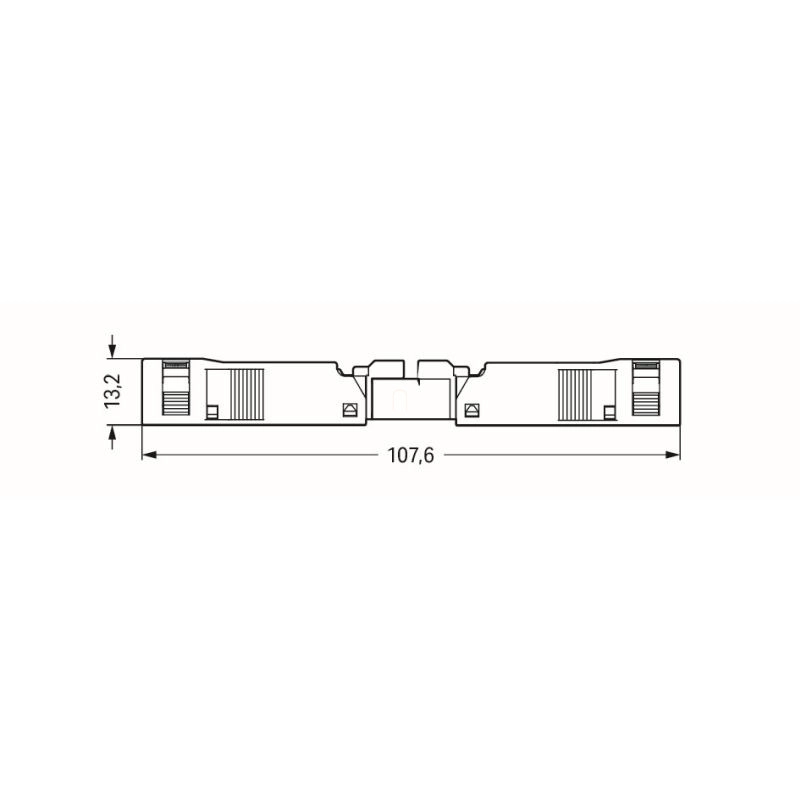

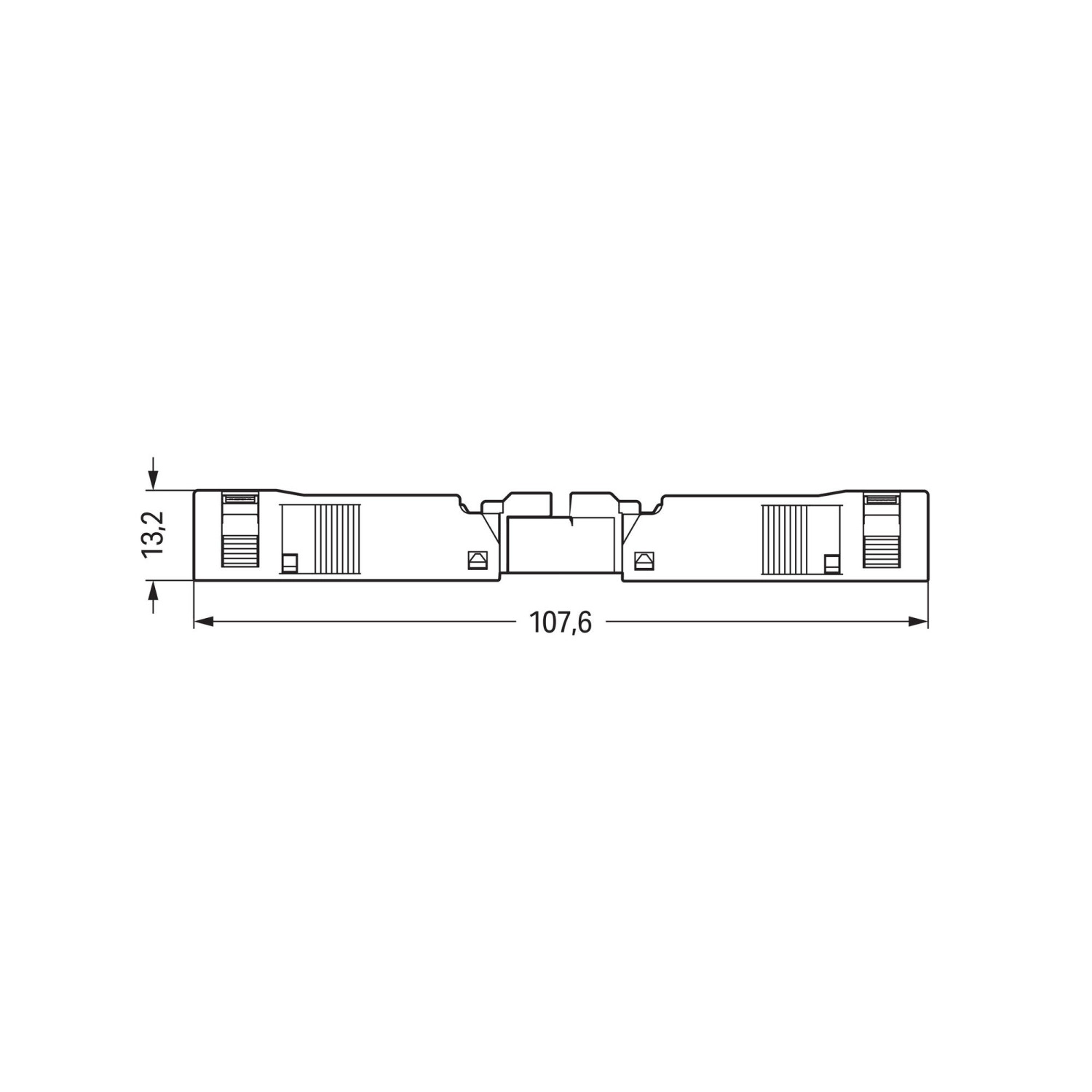

| Teljes hossz összekapcsolt állapotban | 107,6 mm |
| Nyomtatott potenciáljelölések | N; L |
A termék tartozékai
| 890-212 | 1 db; 2 pólusú, A kódolású, 1,5 mm² névleges keresztmetszetű fekete dugó. |
|---|---|
| 890-502 | 1 db; 2 pólusú fekete tehermentesítő ház, bilincscsel, egy 3,8 … 8,2 mm átmérőjű kábelhez. |
Biztonsági feltételek
| Személyi feltétel | Csak szakképzett villanyszerelő vagy az adott feladatra villamosan kioktatott személy használhatja; EIP, DIN VDE 0105-100. |
|---|---|
| Szerelés | Feszültség alatt vagy terhelés közben ne szereld. |
| Rendeltetés és előírások | Csak rendeltetésszerűen használd; tartsd be a nemzeti előírásokat, szabványokat, irányelveket és a termék műszaki határértékeit. |
| Polaritás és állapot | Ügyelj a helyes polaritásra; sérült vagy szennyezett alkatrészt ne használj. |
| Vezetékfeltételek | Tartsd be a vezetékfajtához tartozó keresztmetszetet, a csupaszolási és kábelátmérő-feltételeket; a vezetőt ütközésig told be. |
| Retesz és tartozékok | Csak reteszelővel és tehermentesítéssel, eredeti tartozékokkal használd. |
| Értékesítési feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Biztonsági és alkalmazási feltételek
| Személyi feltétel | Csak szakképzett villanyszerelő vagy az adott feladatra villamosan kioktatott személy használhatja; EIP, DIN VDE 0105-100. |
|---|---|
| Szerelés | Feszültség alatt vagy terhelés közben ne szereld. |
| Rendeltetés és előírások | Csak rendeltetésszerűen használd; tartsd be a nemzeti előírásokat, szabványokat, irányelveket és a termék műszaki határértékeit. |
| Polaritás és állapot | Ügyelj a helyes polaritásra; sérült vagy szennyezett alkatrészt ne használj. |
| Vezetékfeltételek | Tartsd be a vezetékfajtához tartozó keresztmetszetet, a csupaszolási és kábelátmérő-feltételeket; a vezetőt ütközésig told be. |
| Retesz és tartozékok | Csak reteszelővel és tehermentesítéssel, eredeti tartozékokkal használd. |
| Értékesítési feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Vezetékcsatlakozás és tehermentesítő ház
| Tömör vezeték közvetlen bekötése | Csak a közvetlen push-in bekötéshez megadott 0,75–1,5 mm² / 20–16 AWG tartományban nyomd be ütközésig a 9 mm hosszon csupaszolt tömör eret. |
|---|---|
| Finom elemi szálas vezeték bekötése | A 0,25–1,5 mm² / 22–16 AWG finom elemi szálas érhez 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd told ütközésig a 9 mm hosszon csupaszolt eret. |
| Tehermentesítő ház összeállítása | Rögzítsd a vezetékes csatlakozót a tehermentesítő ház aljába. Nyomd le kézzel a bilincset, majd felváltva mindkét oldalon 2,5 mm élszélességű csavarhúzóval nyomd le. Reteszeld a fedelet. |
| Jelölések ellenőrzése | A csatlakozó nyomtatott jelölései a tehermentesítő ház nyílásain keresztül láthatók. |
| Alternatív működtetőszerszám | A kapocspontokat a 890-382 működtetőszerszámmal is megnyithatod; ezután told be ütközésig a már csupaszolt vezetékeket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 61535 71-123231 |
|---|---|
| CCA | DEKRA Certification B.V. IEC 61535 NL-85020 |
| cURus | Underwriters Laboratories Inc. UL 1977 E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping Steel Vessel Rules 24-0095973-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001Z6 |
| LR | Lloyds Register EN 61535 LR23317167TA |
| PRS | Polski Rejestr Statków - TE/1096/880590/23 |
Csatlakozó ellendarabok és tartozékok
| 890-802/011-000 | Aljzat NYÁK-hoz; döntött; 2 pólusú; Kod. A; fekete |
|---|---|
| 890-802 | Aljzat NYÁK-hoz; egyenes; 2 pólusú; Kod. A; fekete |
| 890-202 | Aljzat; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-102 | Aljzat; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-202/342-000 | Aljzat; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-702 | Bepattintható aljzat; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 890-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 891-8992/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 891-8992/105-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-382 | Működtetőszerszám; 2 irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 × 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Szükséges reteszelőrendszer
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen névleges áram tartozik hozzá?
16 A az IEC/EN 60664-1 III/3 feltételével; 14 A az UL 1977 szerint.
Minden vezetéket szerszám nélkül lehet bekötni?
Nem. A közvetlen push-in tömörvezeték-tartomány 0,75–1,5 mm². A finom elemi szálas vezeték kapocspontját működtetőszerszámmal kell megnyitni.
Milyen vastag kábelt fogad?
3,8 … 8,2 mm külső átmérőjű burkolt kábelt.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-112
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,46 g/db
Cikkszám
4045454232894
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 890-112 WINSTA® MINI dugó tehermentesítő házzal, 2 pólusú, A kódolású, 1,5 mm², IP40, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-112 |
| GTIN / EAN | 4045454232894 |
| Terméktípus | WINSTA MINI dugó tehermentesítő házzal |
Villamos adatok
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram helyén mindkét oszlopban – szerepel. |
| UL 1977 névleges feszültség és áram | 600 V; 14 A |
| Átmeneti ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Csatlakozás és vezetékfeltételek
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Pólusszám | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám; közvetlen benyomás az arra megadott vezetékeknél. |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Burkolt kábel átmérője | 3,8 … 8,2 mm |
| Bekötés iránya az illesztés irányához képest | 0° |
Méretek, mechanika, anyagok és környezet
| Lábtávolság | 4,4 mm / 0.173 inch |
|---|---|
| Szélesség | 15,6 mm / 0.614 inch |
| Magasság | 13,2 mm / 0.52 inch |
| Mélység | 61,6 mm / 2.425 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Kódolás | A |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Tehermentesítő | Tehermentesítő készülékház |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Csatlakozó színe | fekete |
| Tehermentesítő színe | fekete |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Tűzterhelés | 0,132 MJ |
| Tömeg | 5,5 g |
| Védettség | IP40 |
| Összekapcsoló erő | Kb. 20–70 N, a pólusok számától függően. |
| Megtartó erő | Zárt állapotban nagyobb mint 80 N. |
| Szétkapcsoló erő | Nyitott állapotban kb. 20–70 N, a pólusok számától függően. |
| Összeillesztési ciklusok | 200, ohmos terhelés nélkül. |
| Reteszelés | Retesz; utólag felszerelhető rögzítőfül. A bepattintható, NYÁK- és elosztócsatlakozók gyárilag retesszel rendelkeznek; külön retesz a lengő dugó/aljzat kapcsolathoz szükséges. |
| Téves összedugás elleni védelem | 100%-os védelem a felsorolt esetekben: eltérő pólusszám, 180°-os elfordítás, oldalirányú lépcsőzetes dugaszolás vagy egyetlen pólus bedugása. |
| Szigetelés hőmérsékleti feltétele | 105 °C-nál nem magasabb hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működés külön tartománya −35…+85 °C. |
| Méretábra részmérete | 44,8 mm |
| Teljes hossz összekapcsolt állapotban | 107,6 mm |
| Nyomtatott potenciáljelölések | N; L |
A termék tartozékai
| 890-212 | 1 db; 2 pólusú, A kódolású, 1,5 mm² névleges keresztmetszetű fekete dugó. |
|---|---|
| 890-502 | 1 db; 2 pólusú fekete tehermentesítő ház, bilincscsel, egy 3,8 … 8,2 mm átmérőjű kábelhez. |
Biztonsági feltételek
| Személyi feltétel | Csak szakképzett villanyszerelő vagy az adott feladatra villamosan kioktatott személy használhatja; EIP, DIN VDE 0105-100. |
|---|---|
| Szerelés | Feszültség alatt vagy terhelés közben ne szereld. |
| Rendeltetés és előírások | Csak rendeltetésszerűen használd; tartsd be a nemzeti előírásokat, szabványokat, irányelveket és a termék műszaki határértékeit. |
| Polaritás és állapot | Ügyelj a helyes polaritásra; sérült vagy szennyezett alkatrészt ne használj. |
| Vezetékfeltételek | Tartsd be a vezetékfajtához tartozó keresztmetszetet, a csupaszolási és kábelátmérő-feltételeket; a vezetőt ütközésig told be. |
| Retesz és tartozékok | Csak reteszelővel és tehermentesítéssel, eredeti tartozékokkal használd. |
| Értékesítési feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Biztonsági és alkalmazási feltételek
| Személyi feltétel | Csak szakképzett villanyszerelő vagy az adott feladatra villamosan kioktatott személy használhatja; EIP, DIN VDE 0105-100. |
|---|---|
| Szerelés | Feszültség alatt vagy terhelés közben ne szereld. |
| Rendeltetés és előírások | Csak rendeltetésszerűen használd; tartsd be a nemzeti előírásokat, szabványokat, irányelveket és a termék műszaki határértékeit. |
| Polaritás és állapot | Ügyelj a helyes polaritásra; sérült vagy szennyezett alkatrészt ne használj. |
| Vezetékfeltételek | Tartsd be a vezetékfajtához tartozó keresztmetszetet, a csupaszolási és kábelátmérő-feltételeket; a vezetőt ütközésig told be. |
| Retesz és tartozékok | Csak reteszelővel és tehermentesítéssel, eredeti tartozékokkal használd. |
| Értékesítési feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Vezetékcsatlakozás és tehermentesítő ház
| Tömör vezeték közvetlen bekötése | Csak a közvetlen push-in bekötéshez megadott 0,75–1,5 mm² / 20–16 AWG tartományban nyomd be ütközésig a 9 mm hosszon csupaszolt tömör eret. |
|---|---|
| Finom elemi szálas vezeték bekötése | A 0,25–1,5 mm² / 22–16 AWG finom elemi szálas érhez 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd told ütközésig a 9 mm hosszon csupaszolt eret. |
| Tehermentesítő ház összeállítása | Rögzítsd a vezetékes csatlakozót a tehermentesítő ház aljába. Nyomd le kézzel a bilincset, majd felváltva mindkét oldalon 2,5 mm élszélességű csavarhúzóval nyomd le. Reteszeld a fedelet. |
| Jelölések ellenőrzése | A csatlakozó nyomtatott jelölései a tehermentesítő ház nyílásain keresztül láthatók. |
| Alternatív működtetőszerszám | A kapocspontokat a 890-382 működtetőszerszámmal is megnyithatod; ezután told be ütközésig a már csupaszolt vezetékeket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 61535 71-123231 |
|---|---|
| CCA | DEKRA Certification B.V. IEC 61535 NL-85020 |
| cURus | Underwriters Laboratories Inc. UL 1977 E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping Steel Vessel Rules 24-0095973-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001Z6 |
| LR | Lloyds Register EN 61535 LR23317167TA |
| PRS | Polski Rejestr Statków - TE/1096/880590/23 |
Csatlakozó ellendarabok és tartozékok
| 890-802/011-000 | Aljzat NYÁK-hoz; döntött; 2 pólusú; Kod. A; fekete |
|---|---|
| 890-802 | Aljzat NYÁK-hoz; egyenes; 2 pólusú; Kod. A; fekete |
| 890-202 | Aljzat; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-102 | Aljzat; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-202/342-000 | Aljzat; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-702 | Bepattintható aljzat; 2 pólusú; Kod. A; 1,50 mm²; fekete |
| 890-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 890-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 891-8992/005-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 891-8992/105-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 2 pólusú; Kod. A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-382 | Működtetőszerszám; 2 irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 × 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Szükséges reteszelőrendszer
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (Winsta) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.30. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-112 WINSTA® MINI dugó tehermentesítő házzal, 2 pólusú, A kódolású, 1,5 mm², IP40, fekete használati útmutató
Biztonsági és alkalmazási feltételek
| Személyi feltétel | Csak szakképzett villanyszerelő vagy az adott feladatra villamosan kioktatott személy használhatja; EIP, DIN VDE 0105-100. |
|---|---|
| Szerelés | Feszültség alatt vagy terhelés közben ne szereld. |
| Rendeltetés és előírások | Csak rendeltetésszerűen használd; tartsd be a nemzeti előírásokat, szabványokat, irányelveket és a termék műszaki határértékeit. |
| Polaritás és állapot | Ügyelj a helyes polaritásra; sérült vagy szennyezett alkatrészt ne használj. |
| Vezetékfeltételek | Tartsd be a vezetékfajtához tartozó keresztmetszetet, a csupaszolási és kábelátmérő-feltételeket; a vezetőt ütközésig told be. |
| Retesz és tartozékok | Csak reteszelővel és tehermentesítéssel, eredeti tartozékokkal használd. |
| Értékesítési feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Vezetékcsatlakozás és tehermentesítő ház
| Tömör vezeték közvetlen bekötése | Csak a közvetlen push-in bekötéshez megadott 0,75–1,5 mm² / 20–16 AWG tartományban nyomd be ütközésig a 9 mm hosszon csupaszolt tömör eret. |
|---|---|
| Finom elemi szálas vezeték bekötése | A 0,25–1,5 mm² / 22–16 AWG finom elemi szálas érhez 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd told ütközésig a 9 mm hosszon csupaszolt eret. |
| Tehermentesítő ház összeállítása | Rögzítsd a vezetékes csatlakozót a tehermentesítő ház aljába. Nyomd le kézzel a bilincset, majd felváltva mindkét oldalon 2,5 mm élszélességű csavarhúzóval nyomd le. Reteszeld a fedelet. |
| Jelölések ellenőrzése | A csatlakozó nyomtatott jelölései a tehermentesítő ház nyílásain keresztül láthatók. |
| Alternatív működtetőszerszám | A kapocspontokat a 890-382 működtetőszerszámmal is megnyithatod; ezután told be ütközésig a már csupaszolt vezetékeket. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
