Tulajdonságok: Ez a hőmérsékleti jelátalakító rögzíti a Pt100, Pt200, Pt500, és Pt1000 szenzorokról származó jeleket, valamint a max. 4,5 kOhm-os ellenállásokat, miközben a hőmérsékleti jeleket egy szabványos analóg jellé alakítja át a kimenetnél. Jellemzők: A Pt100, Pt200, Pt500 és Pt1000 szenzorokhoz, valamint a max. 4,5 kOhm-os ellenállásokhoz Két-, három- és négyvezetékes csatlakozástechnika Állítható, kalibrált mérési tartomány Vezetékszakadás/rövidzárlat érzékelése Mérési tartomány túllépésének/el nem érésének érzékelése Az analóg jel határértékeit a kimeneti rész értékeihez igazítja Biztonságos, háromutas leválasztás 2,5 kV-os vizsgálófeszültséggel az EN 61140 szerint
A Wago 857-800 Pt100, Pt200, Pt500 és Pt1000 érzékelők, illetve legfeljebb 4,5 kΩ ellenállások jelét alakítja szabványos analóg áram- vagy feszültségjellé. Két-, három- vagy négyvezetékes mérés választható DIP-kapcsolóval.
Műszaki és környezeti adatok
| Konfigurációs lehetőségek | DIP kapcsoló |
|---|---|
| Bemeneti jel típusa | Pt szenzorok Ellenállás |
| Szenzor típusok (RTD) | Pt100 Pt200 Pt500 Pt1000 |
| Szenzor csatlakozás | 2-, 3-, 4-vezetékes csatlakozás (kapcsolható) |
| Szenzor tápellátás (RTD) (max.) | ≤ 0,5 mA |
| RTD hőmérsékletmérési tartomány | −200 … +850 °C |
| Bemeneti tartomány (ellenállás) | 0 … 1 kΩ; 0 … 4,5 kΩ |
| Kimeneti jel típusa | Áramerősség Feszültség |
| Kimeneti jel (feszültség) | 0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V |
| Kimeneti jel (áram) | 0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Lépcsőválasz, jellemző | 180 ms (kétvezetékes) 360 ms (háromvezetékes) |
| Átviteli hiba (ált.) | ≤ 0,1 % a teljes mért kiterjedésnél |
| Átviteli hiba a beállított mérési tartományban | ≤ ((10 K/meghatározott mérési tartomány [K]) + 0,1) % |
| Hőmérsékleti együttható | ≤ 0,02 % /K |
| Tápegység típusa | 24 V DC |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Teljesítményfelvétel névleges tápfeszültség mellett | ≤ 40 mA |
| Védelmi osztály | IP20 |
| Vizsgáló feszültség (bemenet/kimenet/tápellátás) | 2,5 kV AC; 50 Hz; 1 min |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

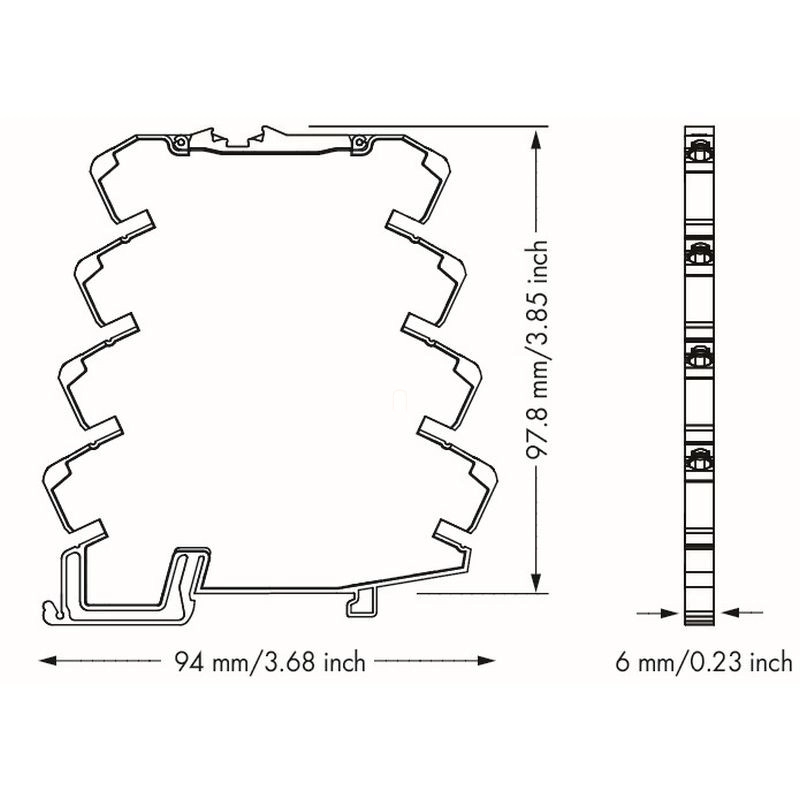

| Szélesség | 6 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,363 MJ |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | DNV |
Működés és alkalmazási feltételek
| Rendeltetés | Pt100, Pt200, Pt500 és Pt1000 érzékelők, illetve legfeljebb 4,5 kΩ ellenállások jelét alakítja szabványos analóg áram- vagy feszültségjellé. Két-, három- vagy négyvezetékes mérés választható DIP-kapcsolóval. |
|---|---|
| Mérési funkciók | Vezetékszakadás, rövidzárlat és mérési tartományon kívüli érték érzékelése. Az analóg kimeneti határértékek a beállított kimeneti tartományhoz igazodnak. |
| DIP-táblák sorrendje | A DIP-állások növekvő kapcsolószám szerinti sorrendben szerepelnek. |
| Alapbeállítás | Minden DIP OFF; kétvezetékes Pt100; kezdőhőmérséklet 0 °C, véghőmérséklet 100 °C;0…20 mA kimenet. Alulcsordulás 0 mA; túlcsordulás 20,5 mA; szakadás 21 mA; rövidzárlat 0 mA. |

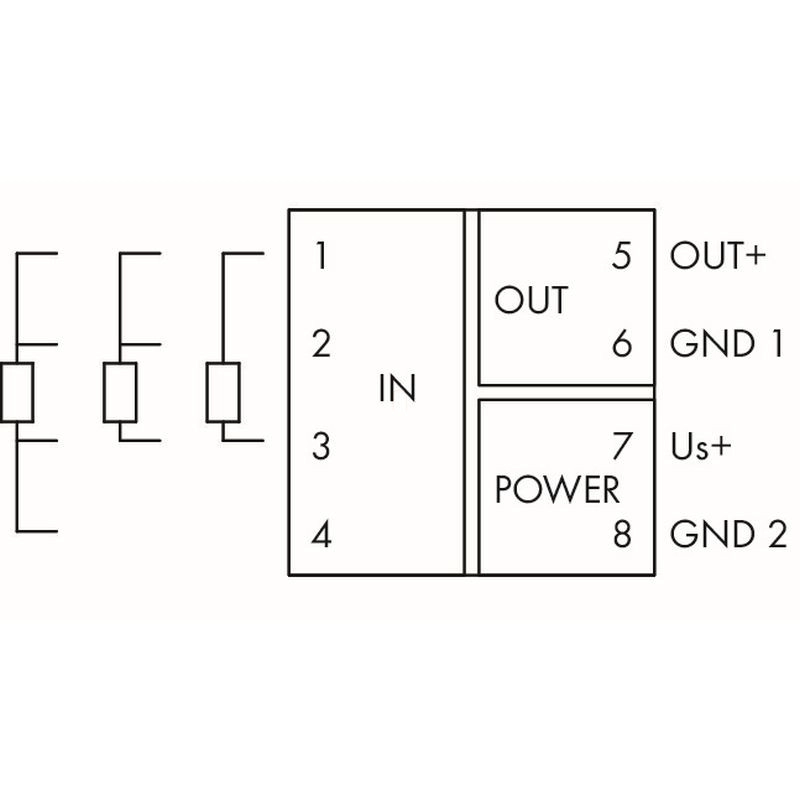

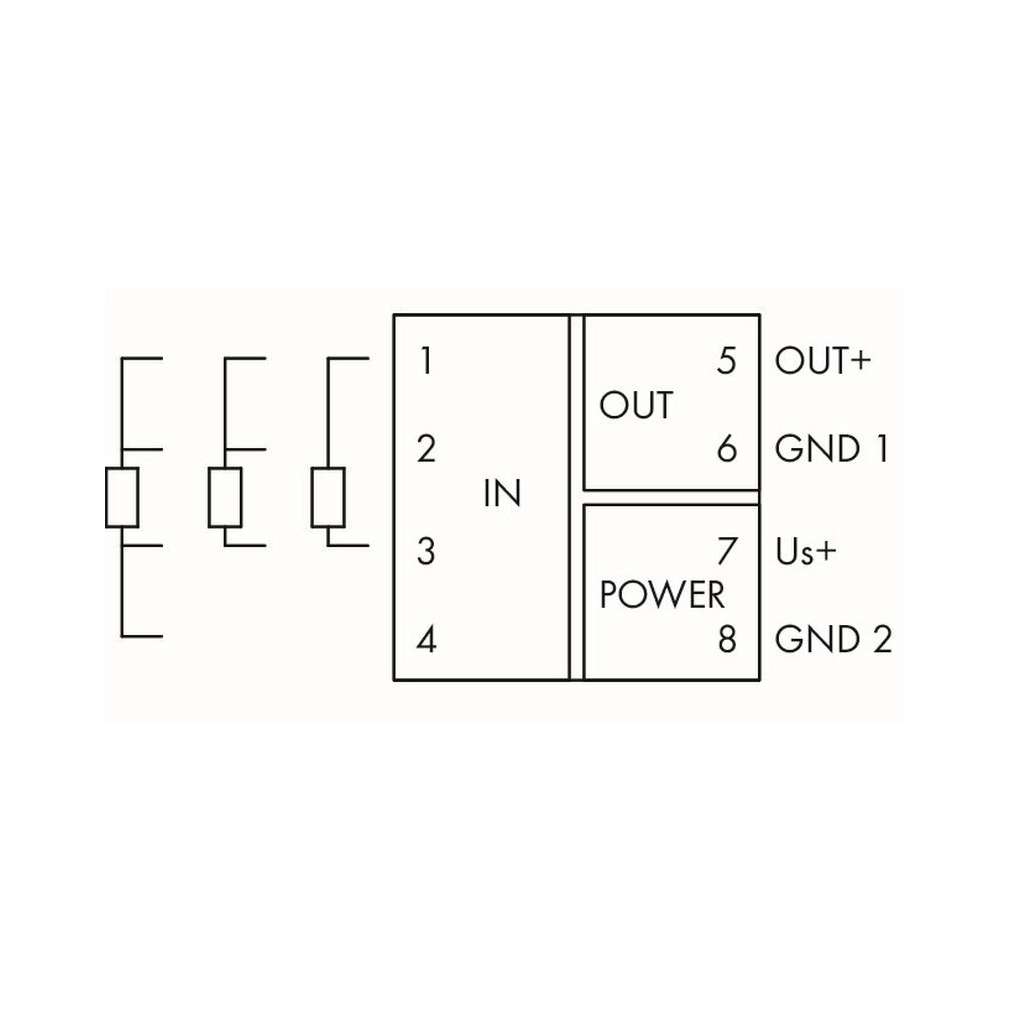

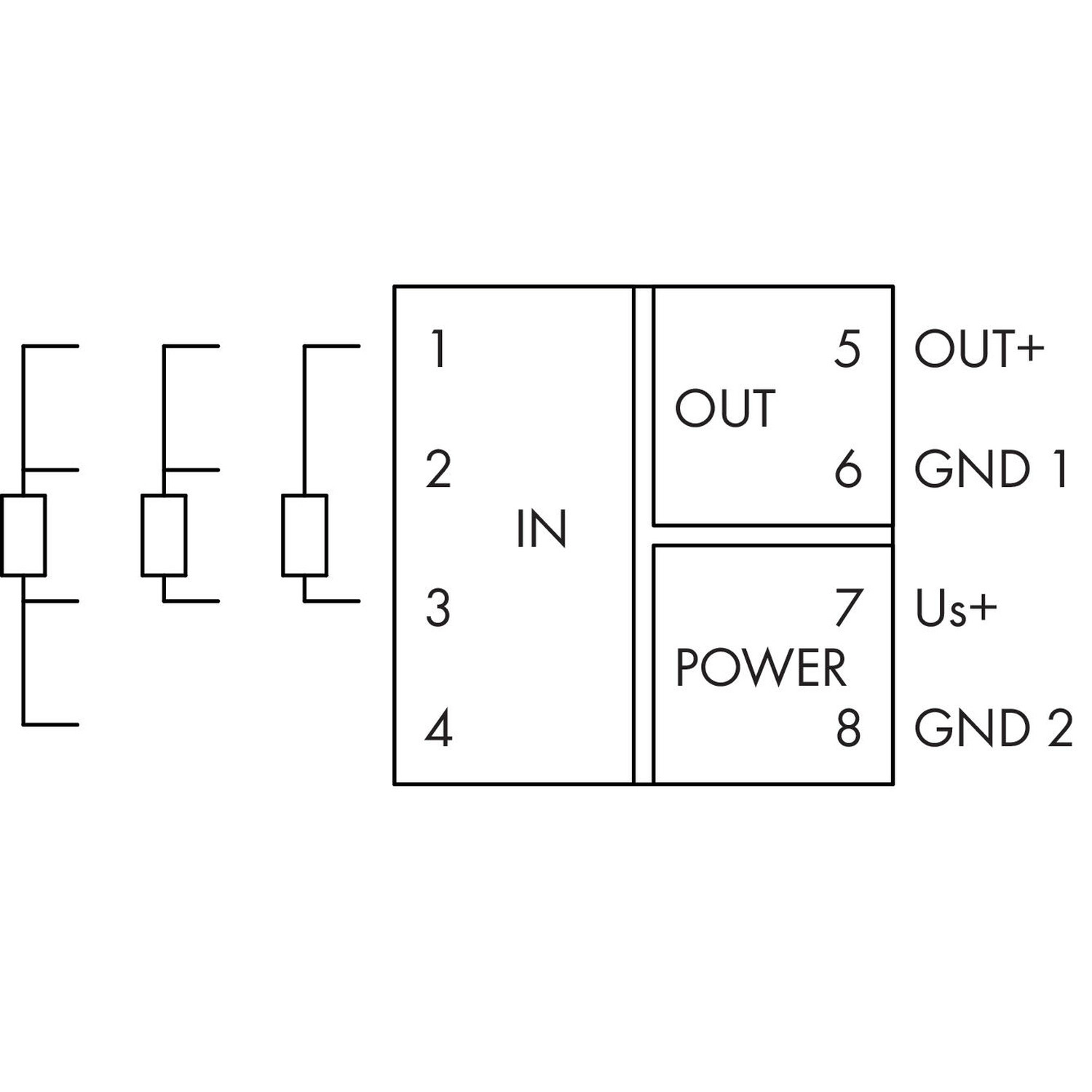

Saját kapocskiosztás
| 1 / 2 / 3 / 4 | IN1 / IN2 / IN3 / IN4 érzékelőcsatlakozások |
|---|---|
| 5 / 6 | OUT+ / GND1 analóg kimenet |
| 7 / 8 | US+ / GND2 tápellátás |

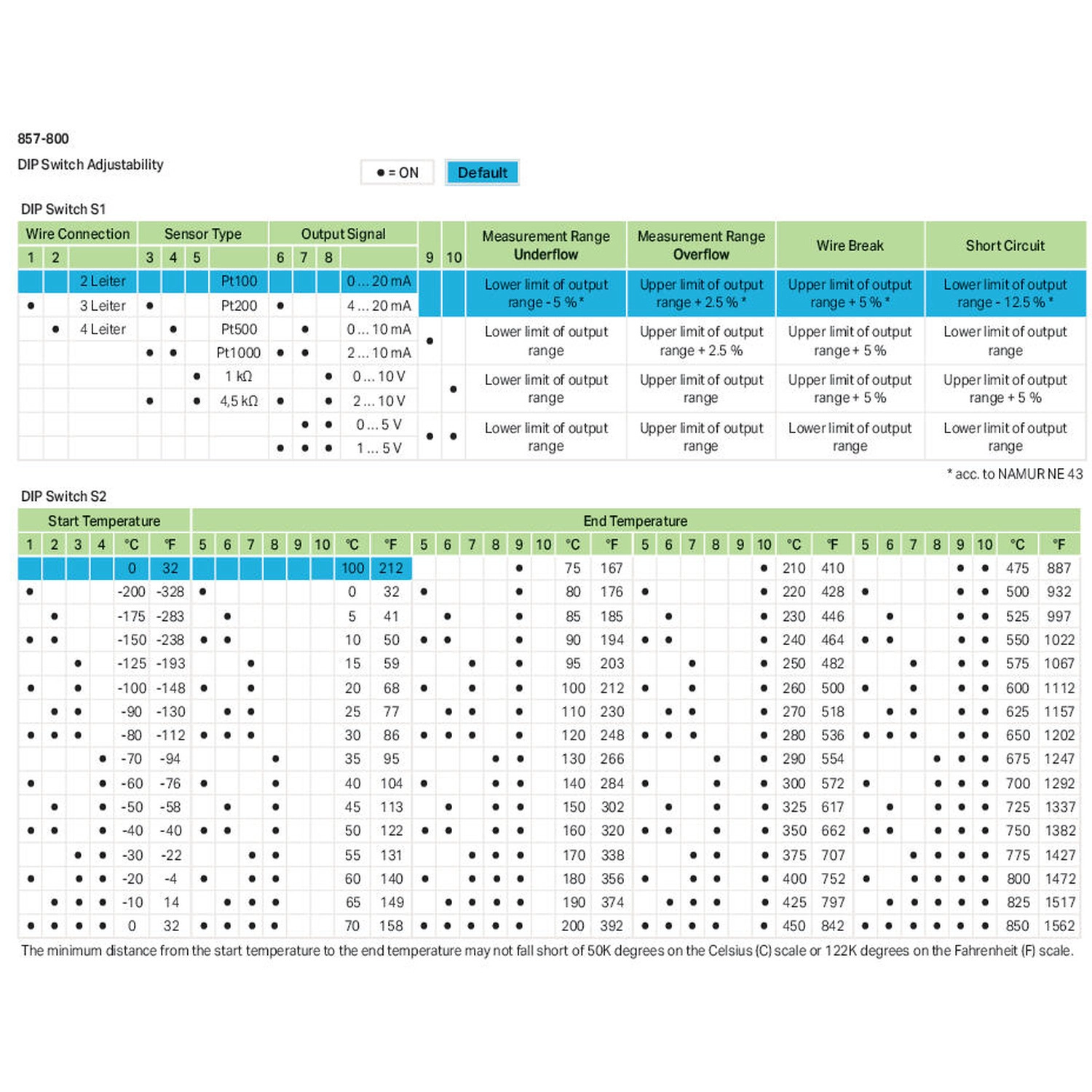

S1 érzékelő és kimeneti jel beállítása
| S1.1 / S1.2 = OFF / OFF | Kétvezetékes |
|---|---|
| S1.1 / S1.2 = ON / OFF | Háromvezetékes |
| S1.1 / S1.2 = OFF / ON | Négyvezetékes |
| S1.3 / S1.4 / S1.5 = OFF / OFF / OFF | Pt100 |
| S1.3 / S1.4 / S1.5 = ON / OFF / OFF | Pt200 |
| S1.3 / S1.4 / S1.5 = OFF / ON / OFF | Pt500 |
| S1.3 / S1.4 / S1.5 = ON / ON / OFF | Pt1000 |
| S1.3 / S1.4 / S1.5 = OFF / OFF / ON | 1 kΩ |
| S1.3 / S1.4 / S1.5 = ON / OFF / ON | 4,5 kΩ |
| S1.6 / S1.7 / S1.8 = OFF / OFF / OFF | 0…20 mA |
| S1.6 / S1.7 / S1.8 = ON / OFF / OFF | 4…20 mA |
| S1.6 / S1.7 / S1.8 = OFF / ON / OFF | 0…10 mA |
| S1.6 / S1.7 / S1.8 = ON / ON / OFF | 2…10 mA |
| S1.6 / S1.7 / S1.8 = OFF / OFF / ON | 0…10 V |
| S1.6 / S1.7 / S1.8 = ON / OFF / ON | 2…10 V |
| S1.6 / S1.7 / S1.8 = OFF / ON / ON | 0…5 V |
| S1.6 / S1.7 / S1.8 = ON / ON / ON | 1…5 V |
S1 diagnosztikai kimenetek
| S1.9 / S1.10 = OFF / OFF | Tartományalulcsordulás: alsó kimeneti határ−5% (NAMUR NE43); túlcsordulás: felső határ+2,5%; vezetékszakadás: felső határ+5%; rövidzárlat: alsó határ−12,5%. |
|---|---|
| S1.9 / S1.10 = ON / OFF | Alulcsordulás: alsó határ; túlcsordulás: felső határ+2,5%; szakadás: felső határ+5%; rövidzárlat: alsó határ. |
| S1.9 / S1.10 = OFF / ON | Alulcsordulás: alsó határ; túlcsordulás: felső határ; szakadás és rövidzárlat: felső határ+5%. |
| S1.9 / S1.10 = ON / ON | Alulcsordulás, szakadás és rövidzárlat: alsó határ; túlcsordulás: felső határ. |
S2 kezdőhőmérséklet
| S2.1–4 = OFF / OFF / OFF / OFF | 0 °C / 32 °F |
|---|---|
| S2.1–4 = ON / OFF / OFF / OFF | -200 °C / -328 °F |
| S2.1–4 = OFF / ON / OFF / OFF | -175 °C / -283 °F |
| S2.1–4 = ON / ON / OFF / OFF | -150 °C / -238 °F |
| S2.1–4 = OFF / OFF / ON / OFF | -125 °C / -193 °F |
| S2.1–4 = ON / OFF / ON / OFF | -100 °C / -148 °F |
| S2.1–4 = OFF / ON / ON / OFF | -90 °C / -130 °F |
| S2.1–4 = ON / ON / ON / OFF | -80 °C / -112 °F |
| S2.1–4 = OFF / OFF / OFF / ON | -70 °C / -94 °F |
| S2.1–4 = ON / OFF / OFF / ON | -60 °C / -76 °F |
| S2.1–4 = OFF / ON / OFF / ON | -50 °C / -58 °F |
| S2.1–4 = ON / ON / OFF / ON | -40 °C / -40 °F |
| S2.1–4 = OFF / OFF / ON / ON | -30 °C / -22 °F |
| S2.1–4 = ON / OFF / ON / ON | -20 °C / -4 °F |
| S2.1–4 = OFF / ON / ON / ON | -10 °C / 14 °F |
| S2.1–4 = ON / ON / ON / ON | 0 °C / 32 °F |
S2 véghőmérséklet
| S2.5–10 = OFF / OFF / OFF / OFF / OFF / OFF | 100 °C / 212 °F |
|---|---|
| S2.5–10 = ON / OFF / OFF / OFF / OFF / OFF | 0 °C / 32 °F |
| S2.5–10 = OFF / ON / OFF / OFF / OFF / OFF | 5 °C / 41 °F |
| S2.5–10 = ON / ON / OFF / OFF / OFF / OFF | 10 °C / 50 °F |
| S2.5–10 = OFF / OFF / ON / OFF / OFF / OFF | 15 °C / 59 °F |
| S2.5–10 = ON / OFF / ON / OFF / OFF / OFF | 20 °C / 68 °F |
| S2.5–10 = OFF / ON / ON / OFF / OFF / OFF | 25 °C / 77 °F |
| S2.5–10 = ON / ON / ON / OFF / OFF / OFF | 30 °C / 86 °F |
| S2.5–10 = OFF / OFF / OFF / ON / OFF / OFF | 35 °C / 95 °F |
| S2.5–10 = ON / OFF / OFF / ON / OFF / OFF | 40 °C / 104 °F |
| S2.5–10 = OFF / ON / OFF / ON / OFF / OFF | 45 °C / 113 °F |
| S2.5–10 = ON / ON / OFF / ON / OFF / OFF | 50 °C / 122 °F |
| S2.5–10 = OFF / OFF / ON / ON / OFF / OFF | 55 °C / 131 °F |
| S2.5–10 = ON / OFF / ON / ON / OFF / OFF | 60 °C / 140 °F |
| S2.5–10 = OFF / ON / ON / ON / OFF / OFF | 65 °C / 149 °F |
| S2.5–10 = ON / ON / ON / ON / OFF / OFF | 70 °C / 158 °F |
| S2.5–10 = OFF / OFF / OFF / OFF / ON / OFF | 75 °C / 167 °F |
| S2.5–10 = ON / OFF / OFF / OFF / ON / OFF | 80 °C / 176 °F |
| S2.5–10 = OFF / ON / OFF / OFF / ON / OFF | 85 °C / 185 °F |
| S2.5–10 = ON / ON / OFF / OFF / ON / OFF | 90 °C / 194 °F |
| S2.5–10 = OFF / OFF / ON / OFF / ON / OFF | 95 °C / 203 °F |
| S2.5–10 = ON / OFF / ON / OFF / ON / OFF | 100 °C / 212 °F |
| S2.5–10 = OFF / ON / ON / OFF / ON / OFF | 110 °C / 230 °F |
| S2.5–10 = ON / ON / ON / OFF / ON / OFF | 120 °C / 248 °F |
| S2.5–10 = OFF / OFF / OFF / ON / ON / OFF | 130 °C / 266 °F |
| S2.5–10 = ON / OFF / OFF / ON / ON / OFF | 140 °C / 284 °F |
| S2.5–10 = OFF / ON / OFF / ON / ON / OFF | 150 °C / 302 °F |
| S2.5–10 = ON / ON / OFF / ON / ON / OFF | 160 °C / 320 °F |
| S2.5–10 = OFF / OFF / ON / ON / ON / OFF | 170 °C / 338 °F |
| S2.5–10 = ON / OFF / ON / ON / ON / OFF | 180 °C / 356 °F |
| S2.5–10 = OFF / ON / ON / ON / ON / OFF | 190 °C / 374 °F |
| S2.5–10 = ON / ON / ON / ON / ON / OFF | 200 °C / 392 °F |
| S2.5–10 = OFF / OFF / OFF / OFF / OFF / ON | 210 °C / 410 °F |
| S2.5–10 = ON / OFF / OFF / OFF / OFF / ON | 220 °C / 428 °F |
| S2.5–10 = OFF / ON / OFF / OFF / OFF / ON | 230 °C / 446 °F |
| S2.5–10 = ON / ON / OFF / OFF / OFF / ON | 240 °C / 464 °F |
| S2.5–10 = OFF / OFF / ON / OFF / OFF / ON | 250 °C / 482 °F |
| S2.5–10 = ON / OFF / ON / OFF / OFF / ON | 260 °C / 500 °F |
| S2.5–10 = OFF / ON / ON / OFF / OFF / ON | 270 °C / 518 °F |
| S2.5–10 = ON / ON / ON / OFF / OFF / ON | 280 °C / 536 °F |
| S2.5–10 = OFF / OFF / OFF / ON / OFF / ON | 290 °C / 554 °F |
| S2.5–10 = ON / OFF / OFF / ON / OFF / ON | 300 °C / 572 °F |
| S2.5–10 = OFF / ON / OFF / ON / OFF / ON | 325 °C / 617 °F |
| S2.5–10 = ON / ON / OFF / ON / OFF / ON | 350 °C / 662 °F |
| S2.5–10 = OFF / OFF / ON / ON / OFF / ON | 375 °C / 707 °F |
| S2.5–10 = ON / OFF / ON / ON / OFF / ON | 400 °C / 752 °F |
| S2.5–10 = OFF / ON / ON / ON / OFF / ON | 425 °C / 797 °F |
| S2.5–10 = ON / ON / ON / ON / OFF / ON | 450 °C / 842 °F |
| S2.5–10 = OFF / OFF / OFF / OFF / ON / ON | 475 °C / 887 °F |
| S2.5–10 = ON / OFF / OFF / OFF / ON / ON | 500 °C / 932 °F |
| S2.5–10 = OFF / ON / OFF / OFF / ON / ON | 525 °C / 977 °F |
| S2.5–10 = ON / ON / OFF / OFF / ON / ON | 550 °C / 1022 °F |
| S2.5–10 = OFF / OFF / ON / OFF / ON / ON | 575 °C / 1067 °F |
| S2.5–10 = ON / OFF / ON / OFF / ON / ON | 600 °C / 1112 °F |
| S2.5–10 = OFF / ON / ON / OFF / ON / ON | 625 °C / 1157 °F |
| S2.5–10 = ON / ON / ON / OFF / ON / ON | 650 °C / 1202 °F |
| S2.5–10 = OFF / OFF / OFF / ON / ON / ON | 675 °C / 1247 °F |
| S2.5–10 = ON / OFF / OFF / ON / ON / ON | 700 °C / 1292 °F |
| S2.5–10 = OFF / ON / OFF / ON / ON / ON | 725 °C / 1337 °F |
| S2.5–10 = ON / ON / OFF / ON / ON / ON | 750 °C / 1382 °F |
| S2.5–10 = OFF / OFF / ON / ON / ON / ON | 775 °C / 1427 °F |
| S2.5–10 = ON / OFF / ON / ON / ON / ON | 800 °C / 1472 °F |
| S2.5–10 = OFF / ON / ON / ON / ON / ON | 825 °C / 1517 °F |
| S2.5–10 = ON / ON / ON / ON / ON / ON | 850 °C / 1562 °F |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 40179_B0 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| CCC | CNEX CNCA-C23-01 2020312310000210 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH - IECEX TUN14.0030X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX004X |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) ANSI/ISA 12.12.01 E198726 |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid; Difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 18d0a87d-bb35-4b42-bba2-e1971d4739b1 |
| SCIP; Belgium | 1f2fe9d0-536a-4644-aa00-574d7a086709 |
| SCIP; Bulgaria | 6eb8b90b-e755-4cdf-9d9f-85f513b2f530 |
| SCIP; Czech Republic | 03108352-4dba-454f-a6f1-d4e09f8cc18d |
| SCIP; Denmark | 26a58e4c-5504-4e78-9b49-eb746565ddd1 |
| SCIP; Finland | 4e48f299-96d8-4f28-9c0f-d3b571642d51 |
| SCIP; France | 13292952-78df-4879-8c6e-21dcd8da9daf |
| SCIP; Germany | 4f8414b3-3970-470e-8a6d-e6b490c7716a |
| SCIP; Hungary | c7c0edf4-0baa-4704-bf79-5e09253a732b |
| SCIP; Italy | 63af3c96-c94e-457c-94e9-0491f5c3e31f |
| SCIP; Netherlands | fe840f60-0242-44fe-9a9d-212ece7599cf |
| SCIP; Poland | ea6a54b1-1413-4f99-b8a2-510158b8a5d9 |
| SCIP; Romania | 202d51cb-6c22-4e4c-a67c-2542b8e82bd1 |
| SCIP; Sweden | 95ed46b3-c0f7-472f-987f-304709c7024f |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a modul szélessége?
6 mm.
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-800
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
35,3 g/db
Cikkszám
4045454470128
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

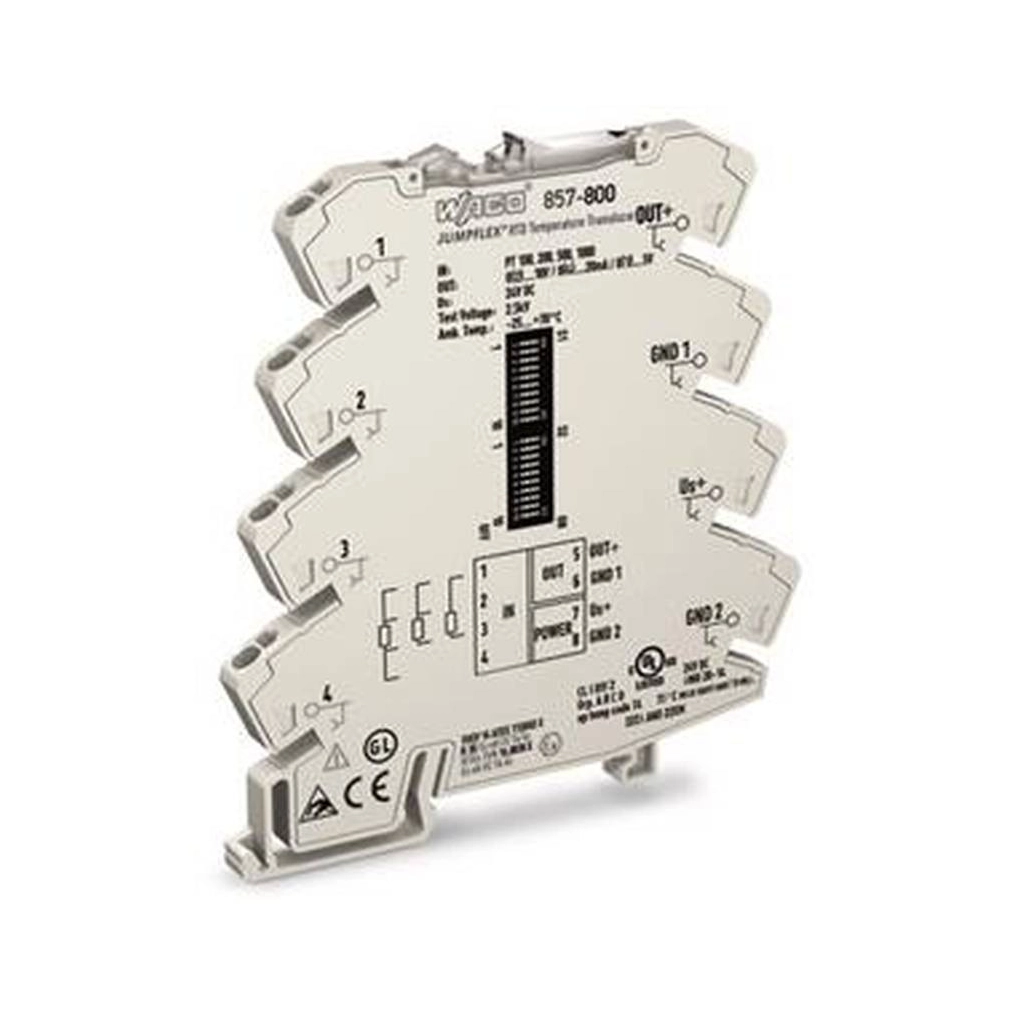

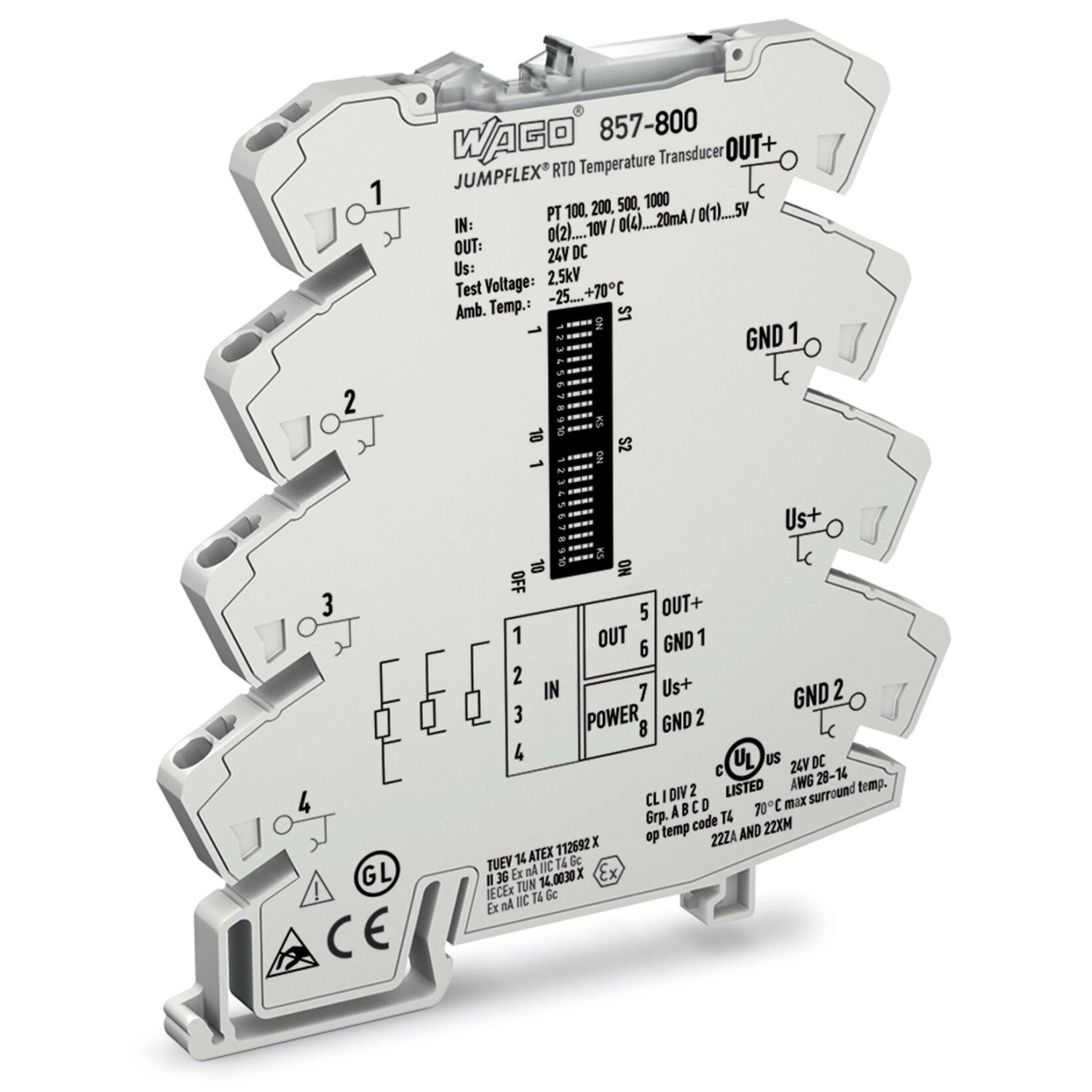

Wago 857-800 RTD hőmérséklet-jelátalakító Pt100/Pt200/Pt500/Pt1000 érzékelőkhöz, analóg áram- és feszültségkimenet, DIP-konfiguráció, 24 V DC, 6 mm széles, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-800 |
| GTIN / EAN | 4045454470128 |
| Terméktípus | DIP-kapcsolóval konfigurálható RTD jelátalakító |
Műszaki és környezeti adatok
| Konfigurációs lehetőségek | DIP kapcsoló |
|---|---|
| Bemeneti jel típusa | Pt szenzorok Ellenállás |
| Szenzor típusok (RTD) | Pt100 Pt200 Pt500 Pt1000 |
| Szenzor csatlakozás | 2-, 3-, 4-vezetékes csatlakozás (kapcsolható) |
| Szenzor tápellátás (RTD) (max.) | ≤ 0,5 mA |
| RTD hőmérsékletmérési tartomány | −200 … +850 °C |
| Bemeneti tartomány (ellenállás) | 0 … 1 kΩ; 0 … 4,5 kΩ |
| Kimeneti jel típusa | Áramerősség Feszültség |
| Kimeneti jel (feszültség) | 0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V |
| Kimeneti jel (áram) | 0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Lépcsőválasz, jellemző | 180 ms (kétvezetékes) 360 ms (háromvezetékes) |
| Átviteli hiba (ált.) | ≤ 0,1 % a teljes mért kiterjedésnél |
| Átviteli hiba a beállított mérési tartományban | ≤ ((10 K/meghatározott mérési tartomány [K]) + 0,1) % |
| Hőmérsékleti együttható | ≤ 0,02 % /K |
| Tápegység típusa | 24 V DC |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Teljesítményfelvétel névleges tápfeszültség mellett | ≤ 40 mA |
| Védelmi osztály | IP20 |
| Vizsgáló feszültség (bemenet/kimenet/tápellátás) | 2,5 kV AC; 50 Hz; 1 min |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,363 MJ |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | DNV |
Működés és alkalmazási feltételek
| Rendeltetés | Pt100, Pt200, Pt500 és Pt1000 érzékelők, illetve legfeljebb 4,5 kΩ ellenállások jelét alakítja szabványos analóg áram- vagy feszültségjellé. Két-, három- vagy négyvezetékes mérés választható DIP-kapcsolóval. |
|---|---|
| Mérési funkciók | Vezetékszakadás, rövidzárlat és mérési tartományon kívüli érték érzékelése. Az analóg kimeneti határértékek a beállított kimeneti tartományhoz igazodnak. |
| DIP-táblák sorrendje | A DIP-állások növekvő kapcsolószám szerinti sorrendben szerepelnek. |
| Alapbeállítás | Minden DIP OFF; kétvezetékes Pt100; kezdőhőmérséklet 0 °C, véghőmérséklet 100 °C;0…20 mA kimenet. Alulcsordulás 0 mA; túlcsordulás 20,5 mA; szakadás 21 mA; rövidzárlat 0 mA. |
Saját kapocskiosztás
| 1 / 2 / 3 / 4 | IN1 / IN2 / IN3 / IN4 érzékelőcsatlakozások |
|---|---|
| 5 / 6 | OUT+ / GND1 analóg kimenet |
| 7 / 8 | US+ / GND2 tápellátás |
S1 érzékelő és kimeneti jel beállítása
| S1.1 / S1.2 = OFF / OFF | Kétvezetékes |
|---|---|
| S1.1 / S1.2 = ON / OFF | Háromvezetékes |
| S1.1 / S1.2 = OFF / ON | Négyvezetékes |
| S1.3 / S1.4 / S1.5 = OFF / OFF / OFF | Pt100 |
| S1.3 / S1.4 / S1.5 = ON / OFF / OFF | Pt200 |
| S1.3 / S1.4 / S1.5 = OFF / ON / OFF | Pt500 |
| S1.3 / S1.4 / S1.5 = ON / ON / OFF | Pt1000 |
| S1.3 / S1.4 / S1.5 = OFF / OFF / ON | 1 kΩ |
| S1.3 / S1.4 / S1.5 = ON / OFF / ON | 4,5 kΩ |
| S1.6 / S1.7 / S1.8 = OFF / OFF / OFF | 0…20 mA |
| S1.6 / S1.7 / S1.8 = ON / OFF / OFF | 4…20 mA |
| S1.6 / S1.7 / S1.8 = OFF / ON / OFF | 0…10 mA |
| S1.6 / S1.7 / S1.8 = ON / ON / OFF | 2…10 mA |
| S1.6 / S1.7 / S1.8 = OFF / OFF / ON | 0…10 V |
| S1.6 / S1.7 / S1.8 = ON / OFF / ON | 2…10 V |
| S1.6 / S1.7 / S1.8 = OFF / ON / ON | 0…5 V |
| S1.6 / S1.7 / S1.8 = ON / ON / ON | 1…5 V |
S1 diagnosztikai kimenetek
| S1.9 / S1.10 = OFF / OFF | Tartományalulcsordulás: alsó kimeneti határ−5% (NAMUR NE43); túlcsordulás: felső határ+2,5%; vezetékszakadás: felső határ+5%; rövidzárlat: alsó határ−12,5%. |
|---|---|
| S1.9 / S1.10 = ON / OFF | Alulcsordulás: alsó határ; túlcsordulás: felső határ+2,5%; szakadás: felső határ+5%; rövidzárlat: alsó határ. |
| S1.9 / S1.10 = OFF / ON | Alulcsordulás: alsó határ; túlcsordulás: felső határ; szakadás és rövidzárlat: felső határ+5%. |
| S1.9 / S1.10 = ON / ON | Alulcsordulás, szakadás és rövidzárlat: alsó határ; túlcsordulás: felső határ. |
S2 kezdőhőmérséklet
| S2.1–4 = OFF / OFF / OFF / OFF | 0 °C / 32 °F |
|---|---|
| S2.1–4 = ON / OFF / OFF / OFF | -200 °C / -328 °F |
| S2.1–4 = OFF / ON / OFF / OFF | -175 °C / -283 °F |
| S2.1–4 = ON / ON / OFF / OFF | -150 °C / -238 °F |
| S2.1–4 = OFF / OFF / ON / OFF | -125 °C / -193 °F |
| S2.1–4 = ON / OFF / ON / OFF | -100 °C / -148 °F |
| S2.1–4 = OFF / ON / ON / OFF | -90 °C / -130 °F |
| S2.1–4 = ON / ON / ON / OFF | -80 °C / -112 °F |
| S2.1–4 = OFF / OFF / OFF / ON | -70 °C / -94 °F |
| S2.1–4 = ON / OFF / OFF / ON | -60 °C / -76 °F |
| S2.1–4 = OFF / ON / OFF / ON | -50 °C / -58 °F |
| S2.1–4 = ON / ON / OFF / ON | -40 °C / -40 °F |
| S2.1–4 = OFF / OFF / ON / ON | -30 °C / -22 °F |
| S2.1–4 = ON / OFF / ON / ON | -20 °C / -4 °F |
| S2.1–4 = OFF / ON / ON / ON | -10 °C / 14 °F |
| S2.1–4 = ON / ON / ON / ON | 0 °C / 32 °F |
S2 véghőmérséklet
| S2.5–10 = OFF / OFF / OFF / OFF / OFF / OFF | 100 °C / 212 °F |
|---|---|
| S2.5–10 = ON / OFF / OFF / OFF / OFF / OFF | 0 °C / 32 °F |
| S2.5–10 = OFF / ON / OFF / OFF / OFF / OFF | 5 °C / 41 °F |
| S2.5–10 = ON / ON / OFF / OFF / OFF / OFF | 10 °C / 50 °F |
| S2.5–10 = OFF / OFF / ON / OFF / OFF / OFF | 15 °C / 59 °F |
| S2.5–10 = ON / OFF / ON / OFF / OFF / OFF | 20 °C / 68 °F |
| S2.5–10 = OFF / ON / ON / OFF / OFF / OFF | 25 °C / 77 °F |
| S2.5–10 = ON / ON / ON / OFF / OFF / OFF | 30 °C / 86 °F |
| S2.5–10 = OFF / OFF / OFF / ON / OFF / OFF | 35 °C / 95 °F |
| S2.5–10 = ON / OFF / OFF / ON / OFF / OFF | 40 °C / 104 °F |
| S2.5–10 = OFF / ON / OFF / ON / OFF / OFF | 45 °C / 113 °F |
| S2.5–10 = ON / ON / OFF / ON / OFF / OFF | 50 °C / 122 °F |
| S2.5–10 = OFF / OFF / ON / ON / OFF / OFF | 55 °C / 131 °F |
| S2.5–10 = ON / OFF / ON / ON / OFF / OFF | 60 °C / 140 °F |
| S2.5–10 = OFF / ON / ON / ON / OFF / OFF | 65 °C / 149 °F |
| S2.5–10 = ON / ON / ON / ON / OFF / OFF | 70 °C / 158 °F |
| S2.5–10 = OFF / OFF / OFF / OFF / ON / OFF | 75 °C / 167 °F |
| S2.5–10 = ON / OFF / OFF / OFF / ON / OFF | 80 °C / 176 °F |
| S2.5–10 = OFF / ON / OFF / OFF / ON / OFF | 85 °C / 185 °F |
| S2.5–10 = ON / ON / OFF / OFF / ON / OFF | 90 °C / 194 °F |
| S2.5–10 = OFF / OFF / ON / OFF / ON / OFF | 95 °C / 203 °F |
| S2.5–10 = ON / OFF / ON / OFF / ON / OFF | 100 °C / 212 °F |
| S2.5–10 = OFF / ON / ON / OFF / ON / OFF | 110 °C / 230 °F |
| S2.5–10 = ON / ON / ON / OFF / ON / OFF | 120 °C / 248 °F |
| S2.5–10 = OFF / OFF / OFF / ON / ON / OFF | 130 °C / 266 °F |
| S2.5–10 = ON / OFF / OFF / ON / ON / OFF | 140 °C / 284 °F |
| S2.5–10 = OFF / ON / OFF / ON / ON / OFF | 150 °C / 302 °F |
| S2.5–10 = ON / ON / OFF / ON / ON / OFF | 160 °C / 320 °F |
| S2.5–10 = OFF / OFF / ON / ON / ON / OFF | 170 °C / 338 °F |
| S2.5–10 = ON / OFF / ON / ON / ON / OFF | 180 °C / 356 °F |
| S2.5–10 = OFF / ON / ON / ON / ON / OFF | 190 °C / 374 °F |
| S2.5–10 = ON / ON / ON / ON / ON / OFF | 200 °C / 392 °F |
| S2.5–10 = OFF / OFF / OFF / OFF / OFF / ON | 210 °C / 410 °F |
| S2.5–10 = ON / OFF / OFF / OFF / OFF / ON | 220 °C / 428 °F |
| S2.5–10 = OFF / ON / OFF / OFF / OFF / ON | 230 °C / 446 °F |
| S2.5–10 = ON / ON / OFF / OFF / OFF / ON | 240 °C / 464 °F |
| S2.5–10 = OFF / OFF / ON / OFF / OFF / ON | 250 °C / 482 °F |
| S2.5–10 = ON / OFF / ON / OFF / OFF / ON | 260 °C / 500 °F |
| S2.5–10 = OFF / ON / ON / OFF / OFF / ON | 270 °C / 518 °F |
| S2.5–10 = ON / ON / ON / OFF / OFF / ON | 280 °C / 536 °F |
| S2.5–10 = OFF / OFF / OFF / ON / OFF / ON | 290 °C / 554 °F |
| S2.5–10 = ON / OFF / OFF / ON / OFF / ON | 300 °C / 572 °F |
| S2.5–10 = OFF / ON / OFF / ON / OFF / ON | 325 °C / 617 °F |
| S2.5–10 = ON / ON / OFF / ON / OFF / ON | 350 °C / 662 °F |
| S2.5–10 = OFF / OFF / ON / ON / OFF / ON | 375 °C / 707 °F |
| S2.5–10 = ON / OFF / ON / ON / OFF / ON | 400 °C / 752 °F |
| S2.5–10 = OFF / ON / ON / ON / OFF / ON | 425 °C / 797 °F |
| S2.5–10 = ON / ON / ON / ON / OFF / ON | 450 °C / 842 °F |
| S2.5–10 = OFF / OFF / OFF / OFF / ON / ON | 475 °C / 887 °F |
| S2.5–10 = ON / OFF / OFF / OFF / ON / ON | 500 °C / 932 °F |
| S2.5–10 = OFF / ON / OFF / OFF / ON / ON | 525 °C / 977 °F |
| S2.5–10 = ON / ON / OFF / OFF / ON / ON | 550 °C / 1022 °F |
| S2.5–10 = OFF / OFF / ON / OFF / ON / ON | 575 °C / 1067 °F |
| S2.5–10 = ON / OFF / ON / OFF / ON / ON | 600 °C / 1112 °F |
| S2.5–10 = OFF / ON / ON / OFF / ON / ON | 625 °C / 1157 °F |
| S2.5–10 = ON / ON / ON / OFF / ON / ON | 650 °C / 1202 °F |
| S2.5–10 = OFF / OFF / OFF / ON / ON / ON | 675 °C / 1247 °F |
| S2.5–10 = ON / OFF / OFF / ON / ON / ON | 700 °C / 1292 °F |
| S2.5–10 = OFF / ON / OFF / ON / ON / ON | 725 °C / 1337 °F |
| S2.5–10 = ON / ON / OFF / ON / ON / ON | 750 °C / 1382 °F |
| S2.5–10 = OFF / OFF / ON / ON / ON / ON | 775 °C / 1427 °F |
| S2.5–10 = ON / OFF / ON / ON / ON / ON | 800 °C / 1472 °F |
| S2.5–10 = OFF / ON / ON / ON / ON / ON | 825 °C / 1517 °F |
| S2.5–10 = ON / ON / ON / ON / ON / ON | 850 °C / 1562 °F |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 40179_B0 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| CCC | CNEX CNCA-C23-01 2020312310000210 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH - IECEX TUN14.0030X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX004X |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) ANSI/ISA 12.12.01 E198726 |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85437090300 |
| Termékcsoport | 6 (INTERFACE ELECTRONIC) |
Termékbesorolások
| UNSPSC | 41112109 |
|---|---|
| eCl@ss 10.0 | 27-21-01-29 |
| eCl@ss 9.0 | 27-20-02-06 |
| ETIM 9.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid; Difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 18d0a87d-bb35-4b42-bba2-e1971d4739b1 |
| SCIP; Belgium | 1f2fe9d0-536a-4644-aa00-574d7a086709 |
| SCIP; Bulgaria | 6eb8b90b-e755-4cdf-9d9f-85f513b2f530 |
| SCIP; Czech Republic | 03108352-4dba-454f-a6f1-d4e09f8cc18d |
| SCIP; Denmark | 26a58e4c-5504-4e78-9b49-eb746565ddd1 |
| SCIP; Finland | 4e48f299-96d8-4f28-9c0f-d3b571642d51 |
| SCIP; France | 13292952-78df-4879-8c6e-21dcd8da9daf |
| SCIP; Germany | 4f8414b3-3970-470e-8a6d-e6b490c7716a |
| SCIP; Hungary | c7c0edf4-0baa-4704-bf79-5e09253a732b |
| SCIP; Italy | 63af3c96-c94e-457c-94e9-0491f5c3e31f |
| SCIP; Netherlands | fe840f60-0242-44fe-9a9d-212ece7599cf |
| SCIP; Poland | ea6a54b1-1413-4f99-b8a2-510158b8a5d9 |
| SCIP; Romania | 202d51cb-6c22-4e4c-a67c-2542b8e82bd1 |
| SCIP; Sweden | 95ed46b3-c0f7-472f-987f-304709c7024f |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.11.06. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-800 RTD hőmérséklet-jelátalakító Pt100/Pt200/Pt500/Pt1000 érzékelőkhöz, analóg áram- és feszültségkimenet, DIP-konfiguráció, 24 V DC, 6 mm széles, világosszürke használati útmutató
Munkavégzés előtti feltételek
| Feszültségmentes munkavégzés | Szerelés, javítás vagy karbantartás előtt válaszd le a termék összes tápforrását. |
|---|---|
| Szakképzettség és elhelyezés | A munkát szakképzett villamos szakember végezze. Sérült készüléket ne használj. A készüléket kizárólag száraz, zárt villamos üzemi helyen szereld fel a DIN EN50178 szerint; könnyen gyulladó anyagokra vagy azok közelébe ne telepítsd. |
| ESD-védelem | Kezeléskor tartsd be az elektrosztatikus kisülés elleni előírásokat, és biztosítsd a személy, a munkahely és a csomagolás megfelelő földelését. |
Rögzítés és leszerelés
| Rögzítés | A készüléket szerszám nélkül pattintsd DIN 35 sínre. A modulsor elején és végén végrögzítővel biztosítsd; a gyártó példája 249-116. |
|---|---|
| Szomszédos készülékek | Eltérő készülékek egymás felé 180°-kal elfordított elhelyezésekor 209-191 elválasztólapot használj a szomszédos kapcsok biztonságos elválasztására. |
| Leszerelés | A bepattanó rögzítőlábat működtetőszerszámmal oldd, majd a készüléket fordítsd le a DIN-sínről. |
Vezeték csatlakoztatása és eltávolítása
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Működtetőszerszám | A bekötéshez 3,5×0,5 mm-es 2-es típusú szerszámot használj (210-720). |
|---|---|
| Vezeték behelyezése | A szerszámmal nyisd a kapcsot, helyezd be a vezetéket, majd húzd ki a szerszámot. Enyhe húzással ellenőrizd a vezeték rögzülését. |
| Vezeték eltávolítása | A szerszámmal nyisd a kapcsot, majd húzd ki a vezetéket. |
| Közösítés | A 859-es sorozatú áthidalót a vezetékek csatlakoztatása előtt, ütközésig pattintsd a helyére. |
Saját alkalmazási feltételek
| Mérési funkciók | Vezetékszakadás, rövidzárlat és mérési tartományon kívüli érték érzékelése. Az analóg kimeneti határértékek a beállított kimeneti tartományhoz igazodnak. |
|---|---|
| DIP-táblák sorrendje | A DIP-állások növekvő kapcsolószám szerinti sorrendben szerepelnek. |
| Alapbeállítás | Minden DIP OFF; kétvezetékes Pt100; kezdőhőmérséklet 0 °C, véghőmérséklet 100 °C;0…20 mA kimenet. Alulcsordulás 0 mA; túlcsordulás 20,5 mA; szakadás 21 mA; rövidzárlat 0 mA. |
Konfigurálás DIP-kapcsolóval
A fedél kinyitása előtt az 1, 2 és 6 érintkezőt feszültségmentesítsd. A DIP-kapcsolókat működtetőszerszámmal állítsd a megfelelő saját érzékelő- és kimenetijel-beállításra.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
