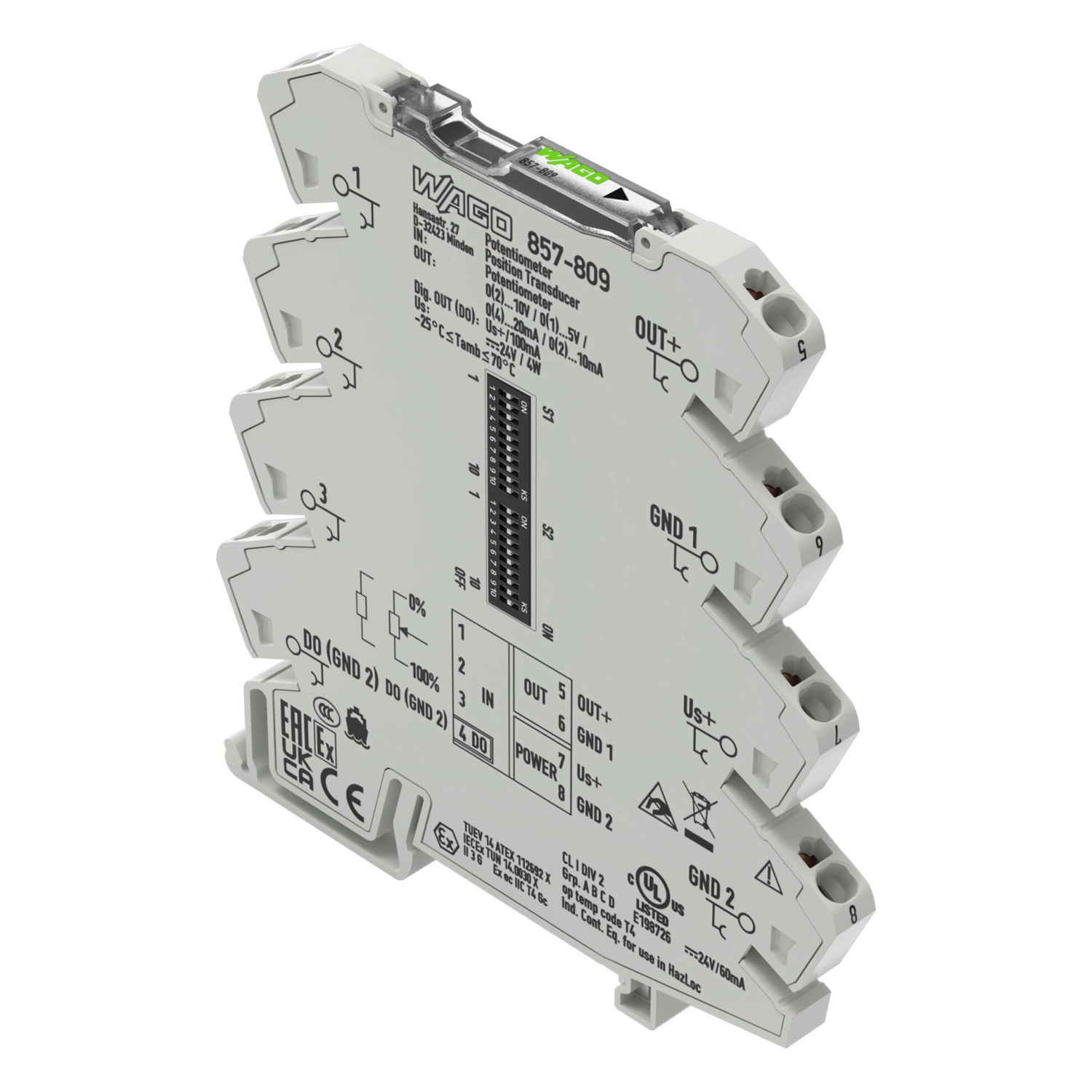

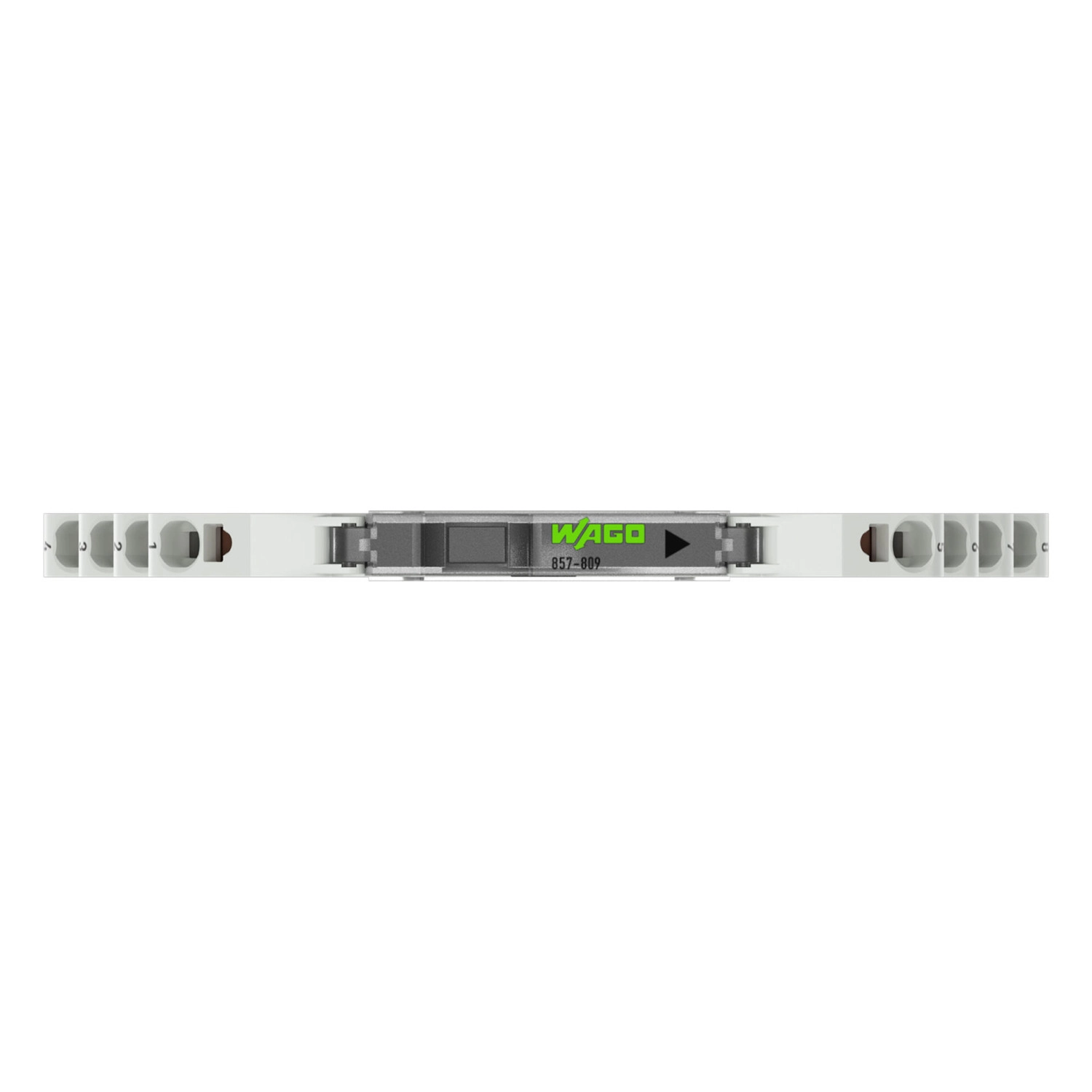

Wago 857-809 potenciométer-jelátalakító, analóg áram- és feszültségkimenet, digitális kimenet, szoftveres konfiguráció, 24 V DC, 6 mm széles, 2,5 mm²
RRP:149 767 Ft
148 269 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
129 136 Ft
nettó 101 682 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Tulajdonságok: Ez a potenciométer-jelátalakító ellenállásjeleket rögzít (pl. egy potenciométerről) és azokat szabványos analóg jelekké alakítja át. Az eszköz 24 VDC-vel van megtáplálva (névleges feszültség). DIP-kapcsolóval vagy nyomó-/csúszókapcsolóval lehet beállítani. Jellemzők: Számítógépes konfigurációs interfész Kalibrált mérési tartomány változtatása Automatikus potenciométer azonosítás Biztonságos, háromutas leválasztás 2,5 kV-os vizsgálófeszültséggel az EN 61140 szerint
A Wago 857-809 potenciométer- és ellenállásjelet szabványos analóg áram- vagy feszültségjellé alakító modul, külön digitális kimenettel. Szélessége 6 mm, tápellátása 24 V DC; DIN35-sínre szerelhető.
Villamos, csatlakozási és környezeti adatok
| Konfigurációs lehetőségek | DIP-kapcsoló; WAGO interfészkonfiguráló szoftver; nyomó-/csúszókapcsoló |
|---|---|
| Bemeneti jel típusa | Potenciométer; ellenállás |
| Bemeneti tartomány (ellenállás) | 0 … 100 kΩ |
| Bemeneti tartomány (potenciométer) | 0 … 100 kΩ |
| Potenciométer tápfeszültség (max.) | 2,5 V |
| Mérési tartomány (min.) | 100 Ω |
| Kimeneti jel típusa | Áramerősség; feszültség |
| Kimeneti jel (feszültség) | 0–5 V; 1–5 V; 0–10 V; 2–10 V |
| Kimeneti jel (áram) | 0–20 mA; 4–20 mA; 0–10 mA; 2–10 mA |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Kapcsolási feszültség (DO) (max.) | Alkalmazott tápfeszültség |
| Folyamatos áramterhelés (DO) (max.) | 100 mA (nincs belső korlátozás) |
| Kapcsolási küszöbértékek száma (DO) | 2 (állítható kapcsolási pontok) |
| Jellemző lépcsőválaszidő | 32 ms |
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
| Tápegység típusa | 24 V DC, (SELV) |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Áramfelvétel névleges tápfeszültség mellett | ≤50 mA + IDO |
| Energiafogyasztás (max.) | 4 W |
| Veszteség (max.) P l (max.) | 0,9 W |
| Méretezési feszültség | 300 V |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

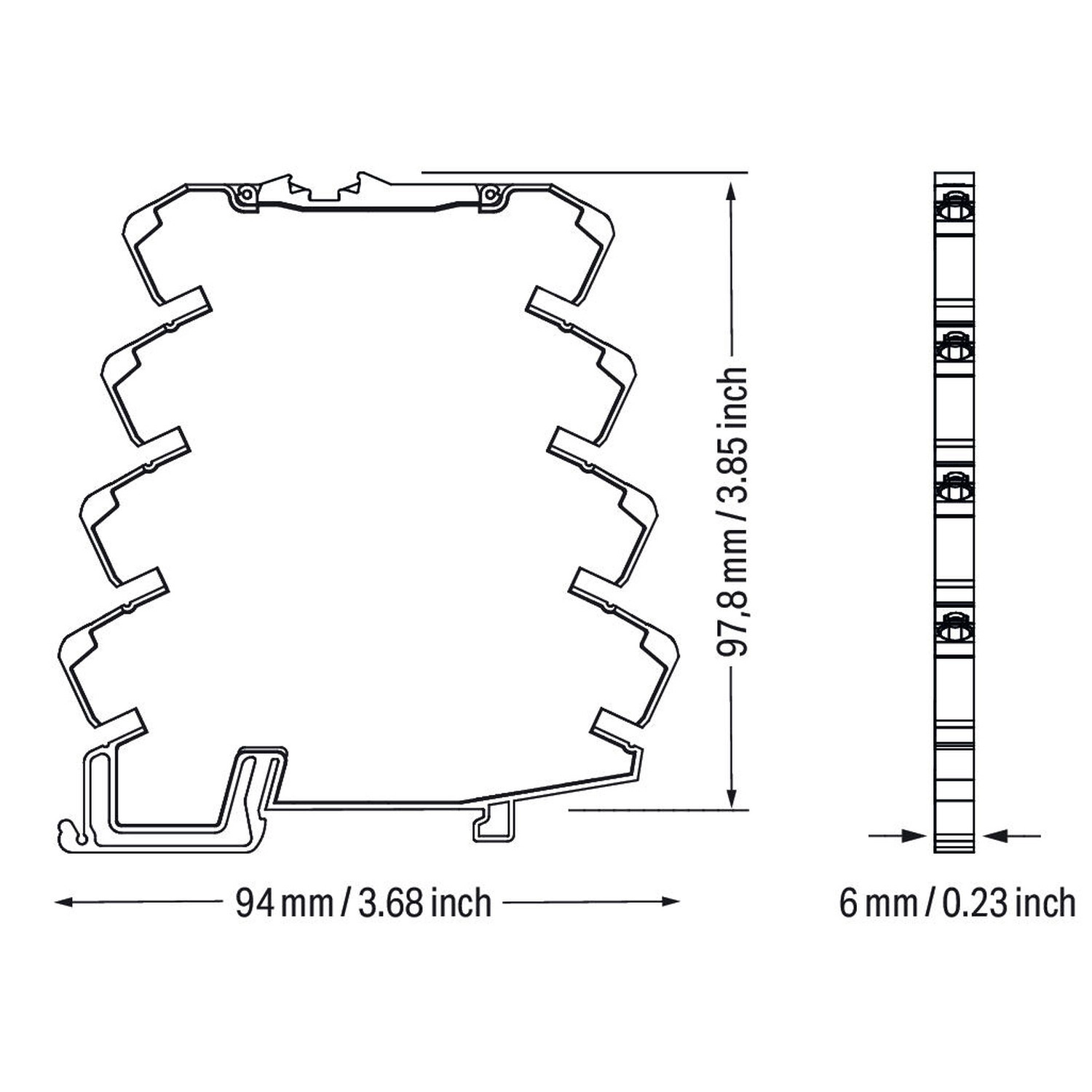

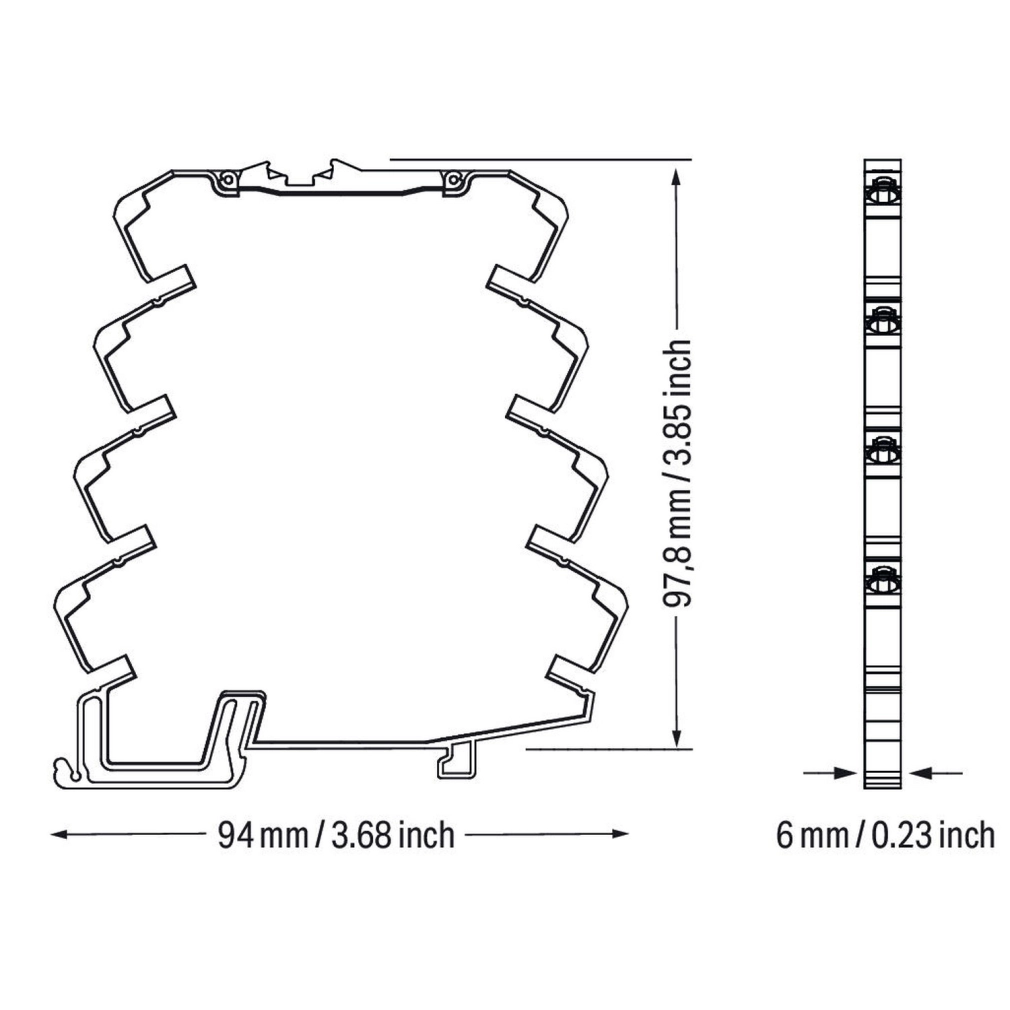

| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,536 MJ |
| Tömeg | 36,6 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 9 K. |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC-zavarállóság | EN 61000-6-2 |
| EMC-zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | DNV EN 61010-1 |

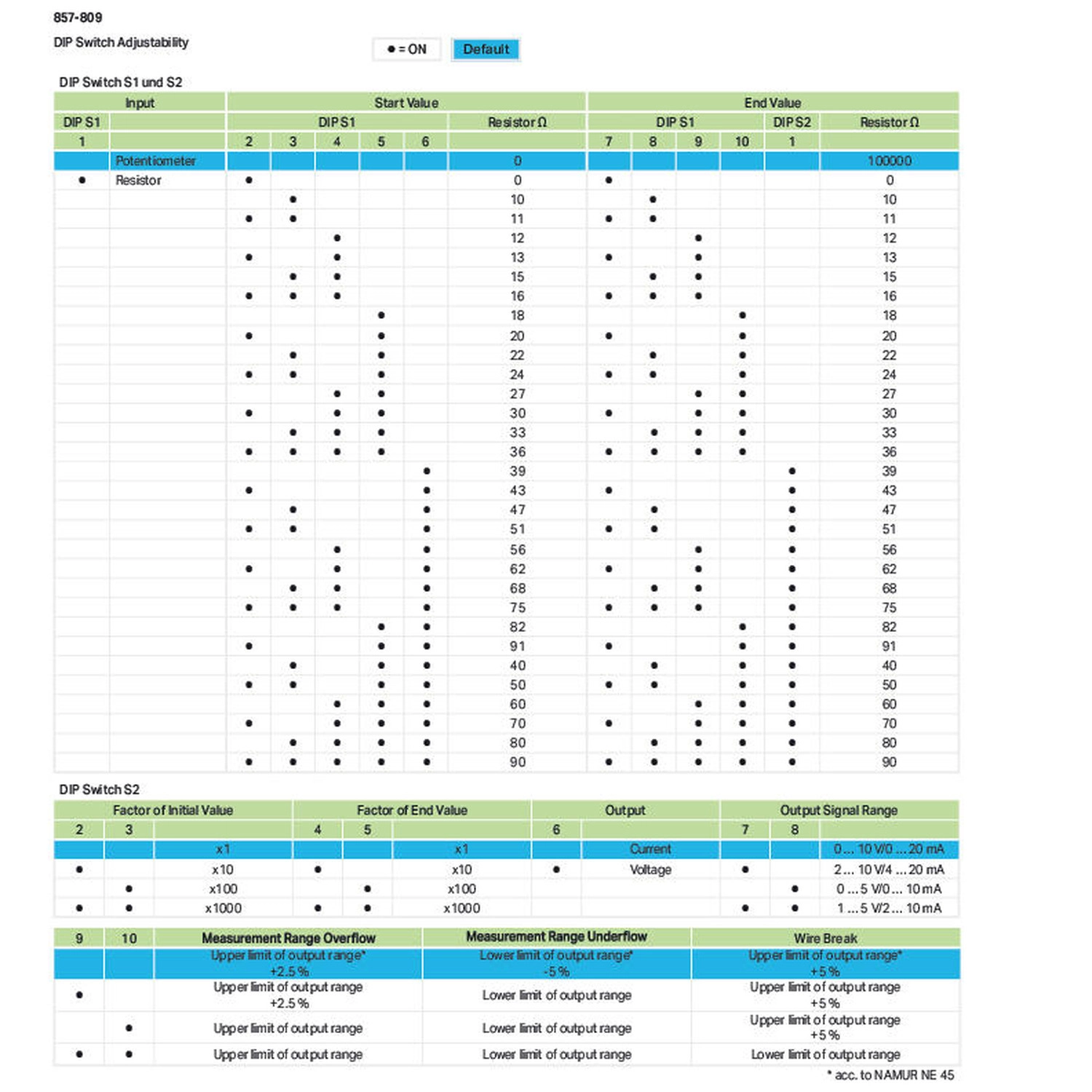

DIP-kapcsolók beállítási táblázatai
| S1.1, bemeneti mód | OFF: potenciométer; ON: ellenállás. |
|---|---|
| Gyári értékbeállítás | Minden értékválasztó kapcsoló OFF: kezdőérték 0 Ω, végérték 100000 Ω. |
| Ellenállás-alapérték 0 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7. |
| Ellenállás-alapérték 10 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8. |
| Ellenállás-alapérték 11 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8. |
| Ellenállás-alapérték 12 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9. |
| Ellenállás-alapérték 13 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9. |
| Ellenállás-alapérték 15 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9. |
| Ellenállás-alapérték 16 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9. |
| Ellenállás-alapérték 18 Ω | Kezdőérték: S1.2–S1.6 közül ON: 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.10. |
| Ellenállás-alapérték 20 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.10. |
| Ellenállás-alapérték 22 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.10. |
| Ellenállás-alapérték 24 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.10. |
| Ellenállás-alapérték 27 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S1.10. |
| Ellenállás-alapérték 30 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S1.10. |
| Ellenállás-alapérték 33 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S1.10. |
| Ellenállás-alapérték 36 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S1.10. |
| Ellenállás-alapérték 39 Ω | Kezdőérték: S1.2–S1.6 közül ON: 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S2.1. |
| Ellenállás-alapérték 43 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S2.1. |
| Ellenállás-alapérték 47 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S2.1. |
| Ellenállás-alapérték 51 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S2.1. |
| Ellenállás-alapérték 56 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S2.1. |
| Ellenállás-alapérték 62 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S2.1. |
| Ellenállás-alapérték 68 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S2.1. |
| Ellenállás-alapérték 75 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S2.1. |
| Ellenállás-alapérték 82 Ω | Kezdőérték: S1.2–S1.6 közül ON: 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.10, S2.1. |
| Ellenállás-alapérték 91 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.10, S2.1. |
| Ellenállás-alapérték 40 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.10, S2.1. |
| Ellenállás-alapérték 50 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.10, S2.1. |
| Ellenállás-alapérték 60 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 70 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 80 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 90 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S1.10, S2.1. |
| Értékszorzó ×1 | Kezdőértékhez S2.2/S2.3 közül ON: nincs; végértékhez S2.4/S2.5 közül ON: nincs. |
| Értékszorzó ×10 | Kezdőértékhez S2.2/S2.3 közül ON: 2; végértékhez S2.4/S2.5 közül ON: 4. |
| Értékszorzó ×100 | Kezdőértékhez S2.2/S2.3 közül ON: 3; végértékhez S2.4/S2.5 közül ON: 5. |
| Értékszorzó ×1000 | Kezdőértékhez S2.2/S2.3 közül ON: 2, 3; végértékhez S2.4/S2.5 közül ON: 4, 5. |
| S2.6, kimeneti jeltípus | OFF: áram; ON: feszültség. |
| Kimeneti tartomány 0–10 V / 0–20 mA | S2.7/S2.8 közül ON: nincs. |
| Kimeneti tartomány 2–10 V / 4–20 mA | S2.7/S2.8 közül ON: 7. |
| Kimeneti tartomány 0–5 V / 0–10 mA | S2.7/S2.8 közül ON: 8. |
| Kimeneti tartomány 1–5 V / 2–10 mA | S2.7/S2.8 közül ON: 7, 8. |
| Hibajelzési határok, S2.9/S2.10 ON: nincs | Túlcsordulás: felső határ +2,5%; alulcsordulás: alsó határ −5%; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 9 | Túlcsordulás: felső határ +2,5%; alulcsordulás: alsó határ; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 10 | Túlcsordulás: felső határ; alulcsordulás: alsó határ; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 9, 10 | Túlcsordulás: felső határ; alulcsordulás: alsó határ; vezetékszakadás: alsó határ. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |

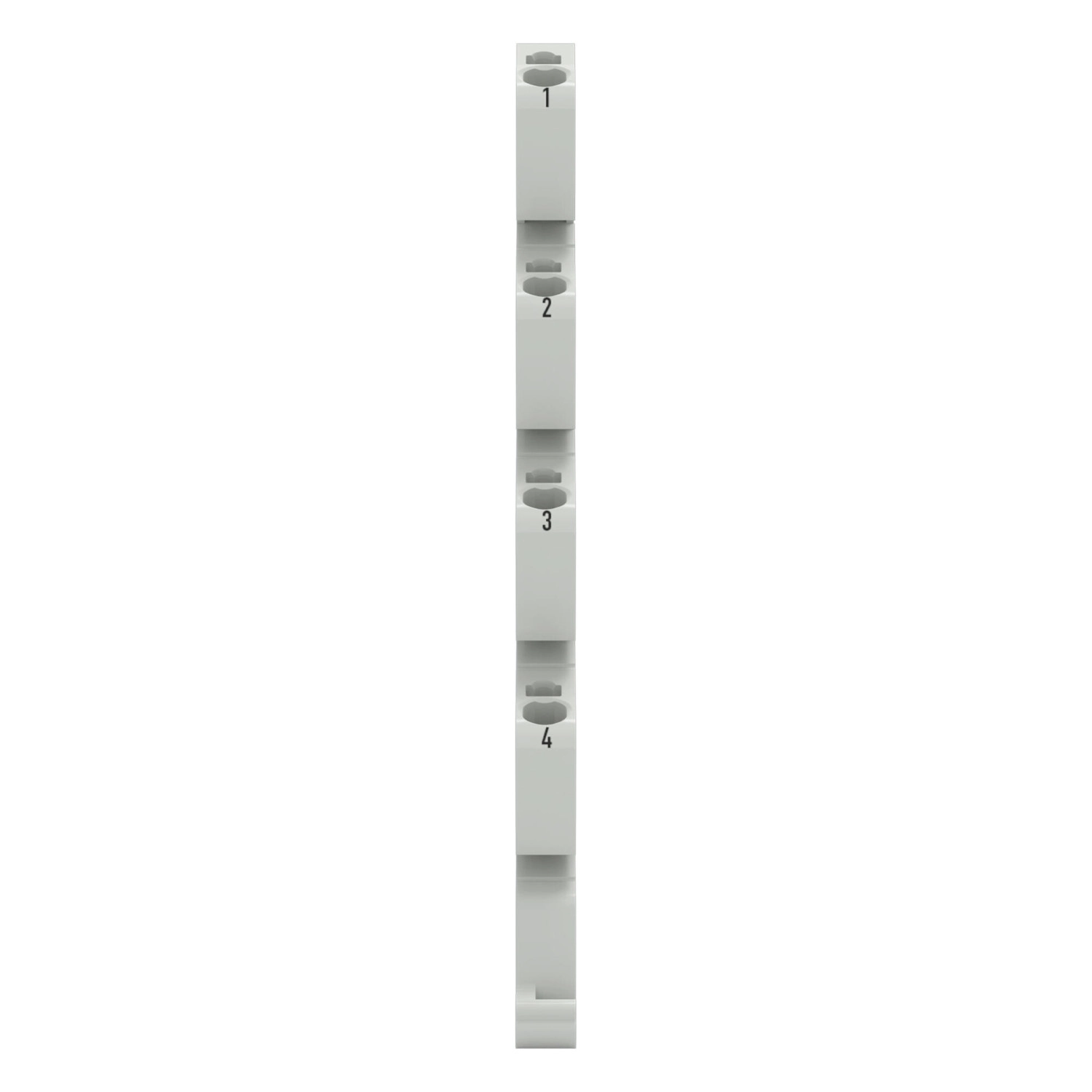

Kapocskiosztás és rajzi feltételek

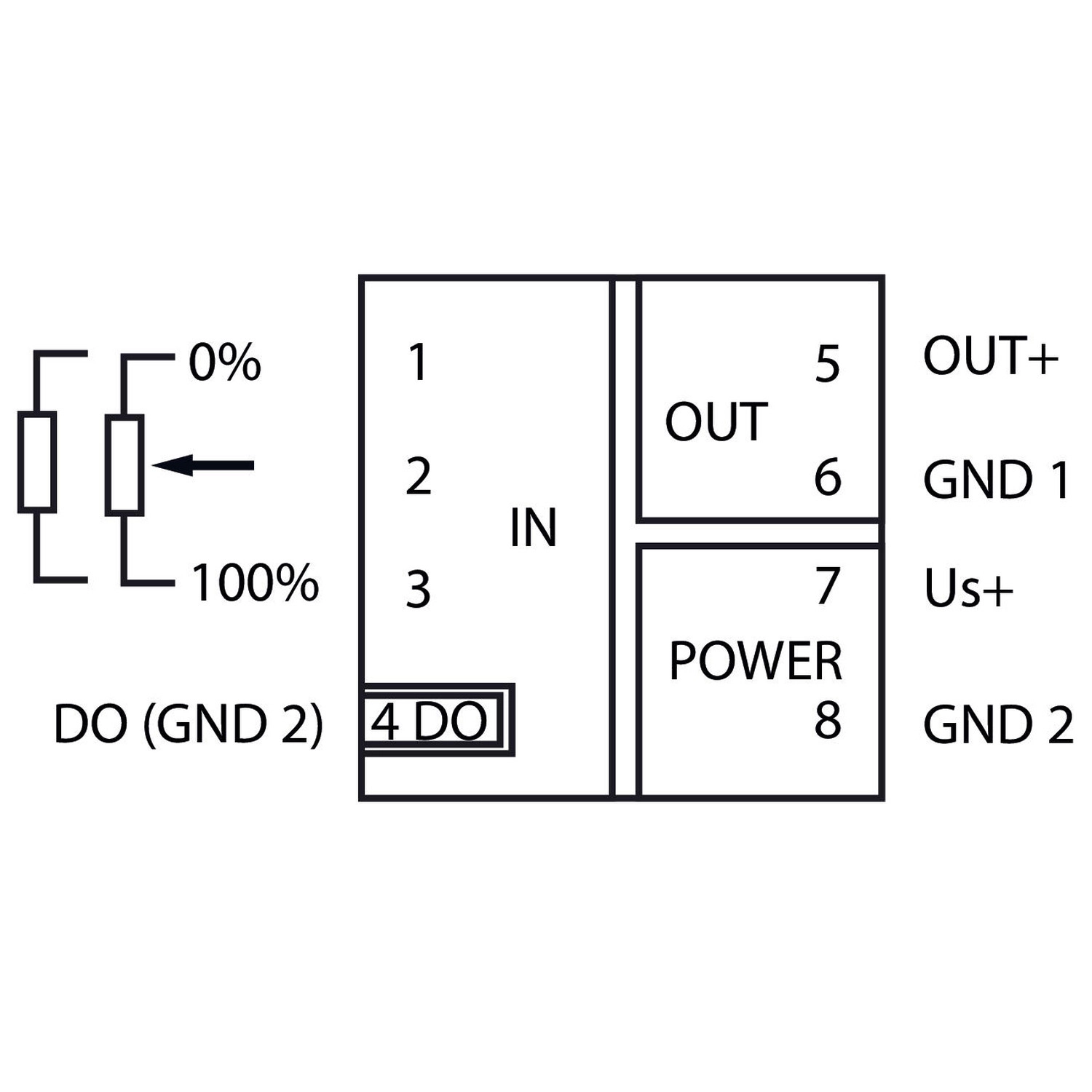

| Ellenállás / potenciométer | 1 és 3: a két végpont, 0% és 100%; 2: a potenciométer csúszkája. Az ellenállásmérési rajz az 1/3 pontokat használja. |
|---|---|
| Analóg kimenet | 5: OUT+; 6: GND1 |
| Digitális kimenet | 4: DO, GND2 referenciával |
| Táp | 7: Us+; 8: GND2 |

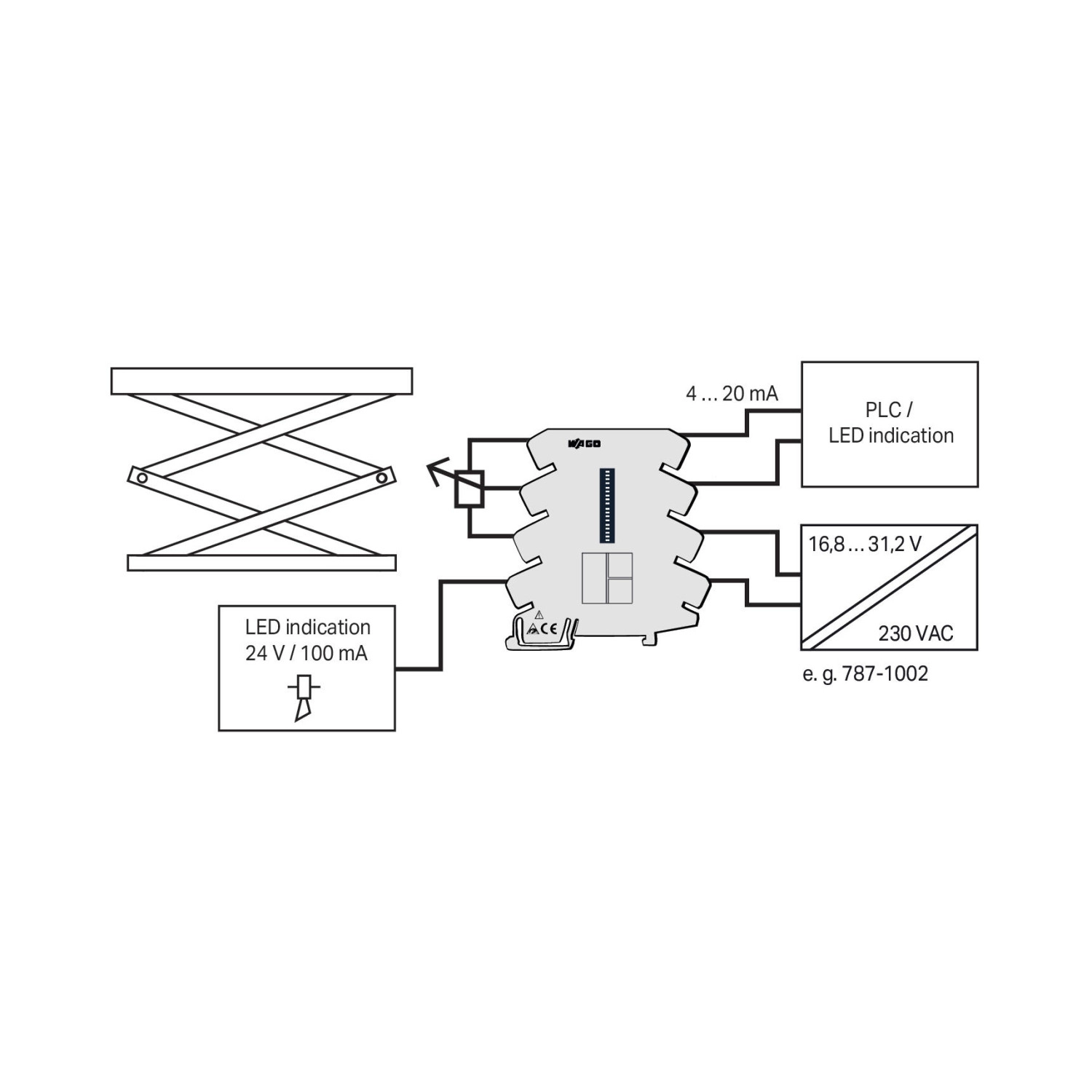

| Alkalmazási példa | Helyzetjel átalakítása 4–20 mA jellé a PLC/LED-kijelzéshez; külön 24 V / 100 mA LED-jelzés. A rajzi tápegység bemenete 230 V AC, kimenete 16,8–31,2 V; példakódja 787-1002, nem a jelátalakító saját bemeneti hálózati feszültsége. |
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|---|
| Veszélyes aktív feszültség | A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől. |
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV, hajózás | Acélhajók osztályozási szabályai; 40179_C0 |
| ATEX | EN60079-0; TUEV14ATEX112692X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN60079-0; WAGO22UKEX004X |
| UL, veszélyes környezet | ANSI/ISA12.12.01; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 857-304 | Relémodul; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Sárga állapot-visszajelző; Modulszélesség: 6 mm; szürke |
| 857-979 | Táp- és átkötőmodul |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
| 787-1002 | Tápegység a helyzetmérési alkalmazási példában; 230 V AC betáp, a példán 16,8–31,2 V DC kimenet. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7; 80-05-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Bulgária) | 852b910c-257c-472c-a61b-3693d1584e48 |
| SCIP-bejelentés (Csehország) | ca15a22b-2053-43e4-b99b-5ae3cefb73bd |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
6 mm; a DIN35-sínre szerelhető kivitel helyigényét a teljes mérettáblázattal együtt ellenőrizd.
Milyen a csatlakozástechnikája?
Push-in CAGE CLAMP; a megengedett vezetékfajta és keresztmetszet külön táblázati feltétel.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-809
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
36,6 g/db
Cikkszám
4050821480761
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-809 potenciométer-jelátalakító, analóg áram- és feszültségkimenet, digitális kimenet, szoftveres konfiguráció, 24 V DC, 6 mm széles, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-809 |
| GTIN / EAN | 4050821480761 |
| Terméktípus | Potenciométer-jelátalakító |
Villamos, csatlakozási és környezeti adatok
| Konfigurációs lehetőségek | DIP-kapcsoló; WAGO interfészkonfiguráló szoftver; nyomó-/csúszókapcsoló |
|---|---|
| Bemeneti jel típusa | Potenciométer; ellenállás |
| Bemeneti tartomány (ellenállás) | 0 … 100 kΩ |
| Bemeneti tartomány (potenciométer) | 0 … 100 kΩ |
| Potenciométer tápfeszültség (max.) | 2,5 V |
| Mérési tartomány (min.) | 100 Ω |
| Kimeneti jel típusa | Áramerősség; feszültség |
| Kimeneti jel (feszültség) | 0–5 V; 1–5 V; 0–10 V; 2–10 V |
| Kimeneti jel (áram) | 0–20 mA; 4–20 mA; 0–10 mA; 2–10 mA |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Kapcsolási feszültség (DO) (max.) | Alkalmazott tápfeszültség |
| Folyamatos áramterhelés (DO) (max.) | 100 mA (nincs belső korlátozás) |
| Kapcsolási küszöbértékek száma (DO) | 2 (állítható kapcsolási pontok) |
| Jellemző lépcsőválaszidő | 32 ms |
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
| Tápegység típusa | 24 V DC, (SELV) |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Áramfelvétel névleges tápfeszültség mellett | ≤50 mA + IDO |
| Energiafogyasztás (max.) | 4 W |
| Veszteség (max.) P l (max.) | 0,9 W |
| Méretezési feszültség | 300 V |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,536 MJ |
| Tömeg | 36,6 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 9 K. |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC-zavarállóság | EN 61000-6-2 |
| EMC-zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | DNV EN 61010-1 |
DIP-kapcsolók beállítási táblázatai
| S1.1, bemeneti mód | OFF: potenciométer; ON: ellenállás. |
|---|---|
| Gyári értékbeállítás | Minden értékválasztó kapcsoló OFF: kezdőérték 0 Ω, végérték 100000 Ω. |
| Ellenállás-alapérték 0 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7. |
| Ellenállás-alapérték 10 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8. |
| Ellenállás-alapérték 11 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8. |
| Ellenállás-alapérték 12 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9. |
| Ellenállás-alapérték 13 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9. |
| Ellenállás-alapérték 15 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9. |
| Ellenállás-alapérték 16 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9. |
| Ellenállás-alapérték 18 Ω | Kezdőérték: S1.2–S1.6 közül ON: 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.10. |
| Ellenállás-alapérték 20 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.10. |
| Ellenállás-alapérték 22 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.10. |
| Ellenállás-alapérték 24 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.10. |
| Ellenállás-alapérték 27 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S1.10. |
| Ellenállás-alapérték 30 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S1.10. |
| Ellenállás-alapérték 33 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S1.10. |
| Ellenállás-alapérték 36 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S1.10. |
| Ellenállás-alapérték 39 Ω | Kezdőérték: S1.2–S1.6 közül ON: 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S2.1. |
| Ellenállás-alapérték 43 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S2.1. |
| Ellenállás-alapérték 47 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S2.1. |
| Ellenállás-alapérték 51 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S2.1. |
| Ellenállás-alapérték 56 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S2.1. |
| Ellenállás-alapérték 62 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S2.1. |
| Ellenállás-alapérték 68 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S2.1. |
| Ellenállás-alapérték 75 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S2.1. |
| Ellenállás-alapérték 82 Ω | Kezdőérték: S1.2–S1.6 közül ON: 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.10, S2.1. |
| Ellenállás-alapérték 91 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.10, S2.1. |
| Ellenállás-alapérték 40 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.10, S2.1. |
| Ellenállás-alapérték 50 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.10, S2.1. |
| Ellenállás-alapérték 60 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 70 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 80 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 90 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S1.10, S2.1. |
| Értékszorzó ×1 | Kezdőértékhez S2.2/S2.3 közül ON: nincs; végértékhez S2.4/S2.5 közül ON: nincs. |
| Értékszorzó ×10 | Kezdőértékhez S2.2/S2.3 közül ON: 2; végértékhez S2.4/S2.5 közül ON: 4. |
| Értékszorzó ×100 | Kezdőértékhez S2.2/S2.3 közül ON: 3; végértékhez S2.4/S2.5 közül ON: 5. |
| Értékszorzó ×1000 | Kezdőértékhez S2.2/S2.3 közül ON: 2, 3; végértékhez S2.4/S2.5 közül ON: 4, 5. |
| S2.6, kimeneti jeltípus | OFF: áram; ON: feszültség. |
| Kimeneti tartomány 0–10 V / 0–20 mA | S2.7/S2.8 közül ON: nincs. |
| Kimeneti tartomány 2–10 V / 4–20 mA | S2.7/S2.8 közül ON: 7. |
| Kimeneti tartomány 0–5 V / 0–10 mA | S2.7/S2.8 közül ON: 8. |
| Kimeneti tartomány 1–5 V / 2–10 mA | S2.7/S2.8 közül ON: 7, 8. |
| Hibajelzési határok, S2.9/S2.10 ON: nincs | Túlcsordulás: felső határ +2,5%; alulcsordulás: alsó határ −5%; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 9 | Túlcsordulás: felső határ +2,5%; alulcsordulás: alsó határ; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 10 | Túlcsordulás: felső határ; alulcsordulás: alsó határ; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 9, 10 | Túlcsordulás: felső határ; alulcsordulás: alsó határ; vezetékszakadás: alsó határ. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
Kapocskiosztás és rajzi feltételek
| Ellenállás / potenciométer | 1 és 3: a két végpont, 0% és 100%; 2: a potenciométer csúszkája. Az ellenállásmérési rajz az 1/3 pontokat használja. |
|---|---|
| Analóg kimenet | 5: OUT+; 6: GND1 |
| Digitális kimenet | 4: DO, GND2 referenciával |
| Táp | 7: Us+; 8: GND2 |
| Alkalmazási példa | Helyzetjel átalakítása 4–20 mA jellé a PLC/LED-kijelzéshez; külön 24 V / 100 mA LED-jelzés. A rajzi tápegység bemenete 230 V AC, kimenete 16,8–31,2 V; példakódja 787-1002, nem a jelátalakító saját bemeneti hálózati feszültsége. |
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|---|
| Veszélyes aktív feszültség | A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől. |
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV, hajózás | Acélhajók osztályozási szabályai; 40179_C0 |
| ATEX | EN60079-0; TUEV14ATEX112692X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN60079-0; WAGO22UKEX004X |
| UL, veszélyes környezet | ANSI/ISA12.12.01; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 857-304 | Relémodul; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Sárga állapot-visszajelző; Modulszélesség: 6 mm; szürke |
| 857-979 | Táp- és átkötőmodul |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
| 787-1002 | Tápegység a helyzetmérési alkalmazási példában; 230 V AC betáp, a példán 16,8–31,2 V DC kimenet. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090300 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 32101513 |
|---|---|
| eCl@ss 10.0 | 27-21-01-20 |
| eCl@ss 9.0 | 27-21-01-20 |
| ETIM 9.0 | EC002653 |
| ETIM 10.0 | EC002653 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7; 80-05-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Bulgária) | 852b910c-257c-472c-a61b-3693d1584e48 |
| SCIP-bejelentés (Csehország) | ca15a22b-2053-43e4-b99b-5ae3cefb73bd |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-809 potenciométer-jelátalakító, analóg áram- és feszültségkimenet, digitális kimenet, szoftveres konfiguráció, 24 V DC, 6 mm széles, 2,5 mm² használati útmutató
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|---|
| Veszélyes aktív feszültség | A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől. |

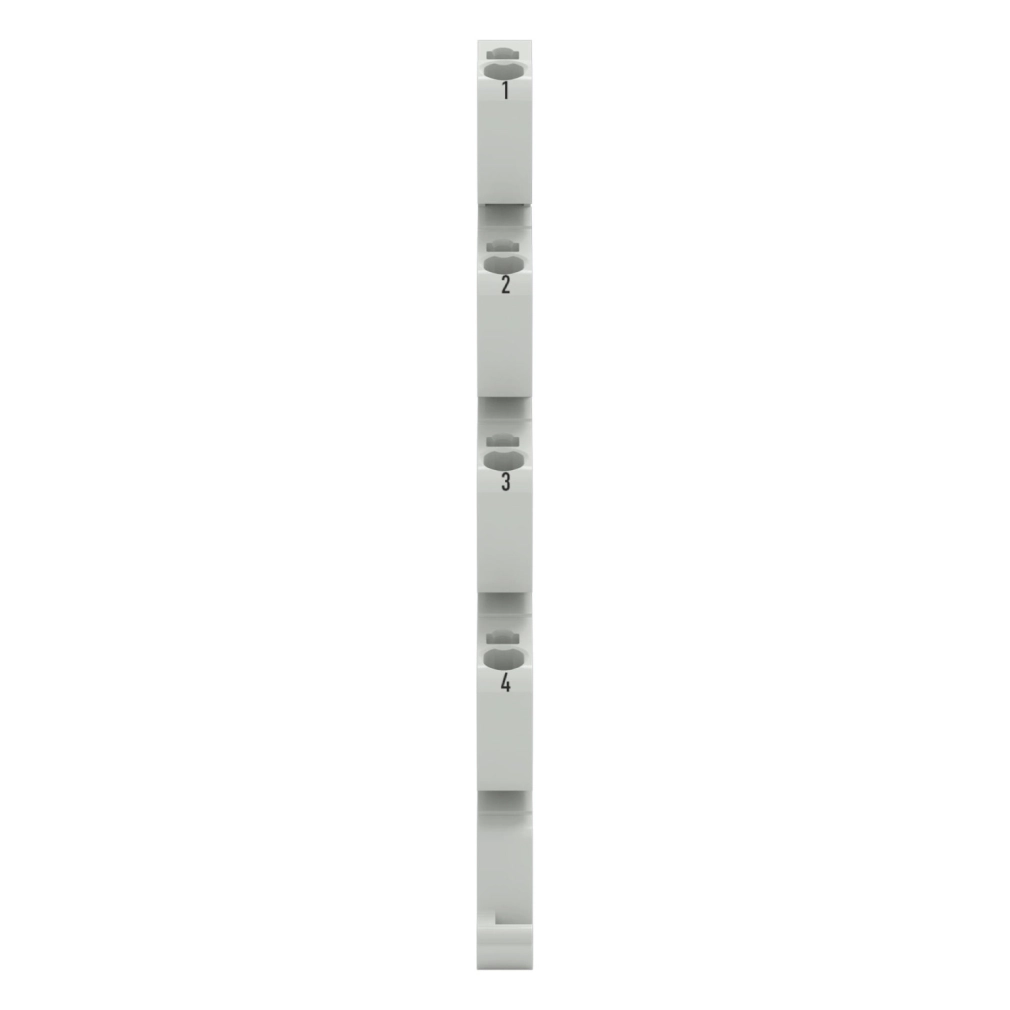

Kapocskiosztás

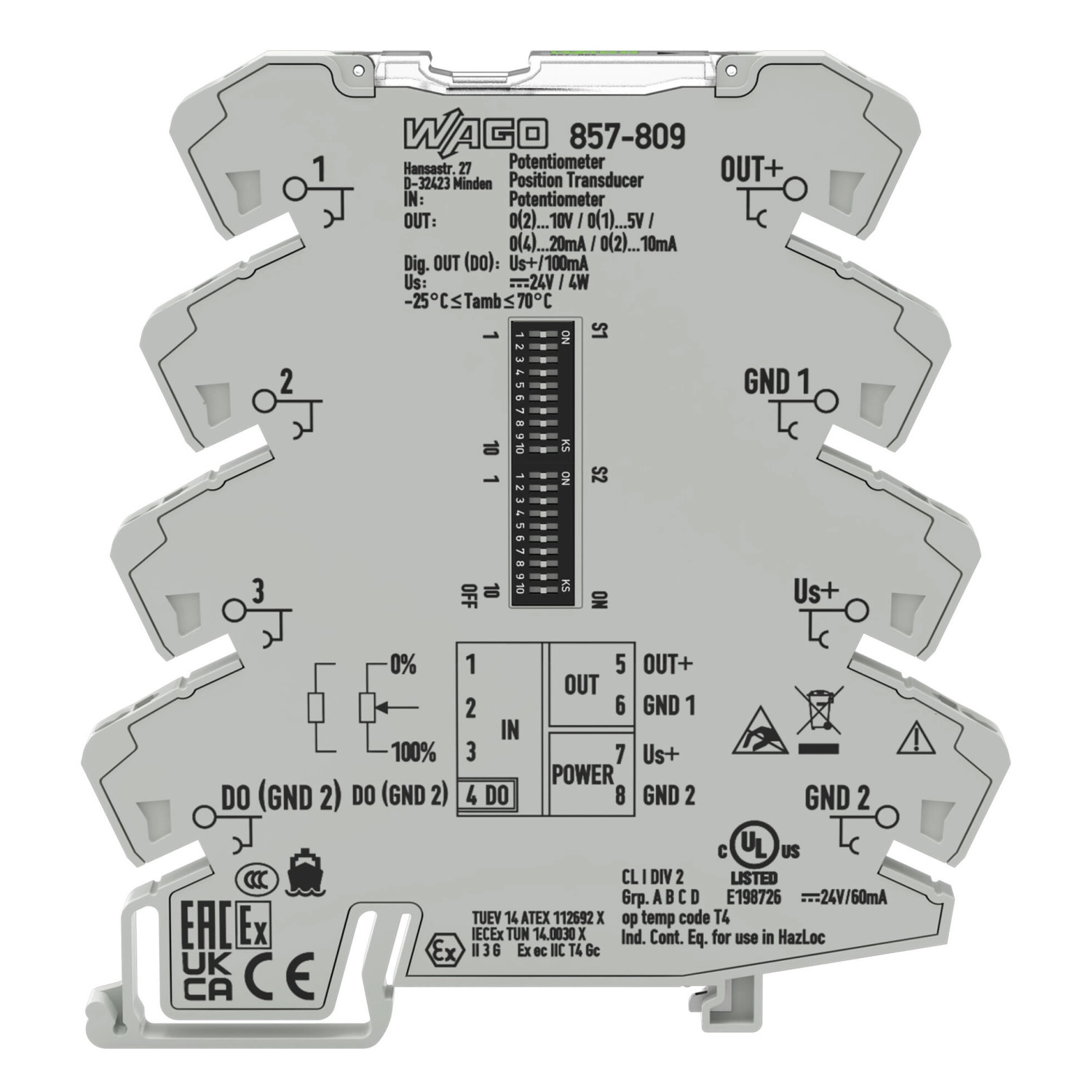

| Ellenállás / potenciométer | 1 és 3: a két végpont, 0% és 100%; 2: a potenciométer csúszkája. Az ellenállásmérési rajz az 1/3 pontokat használja. |
|---|---|
| Analóg kimenet | 5: OUT+; 6: GND1 |
| Digitális kimenet | 4: DO, GND2 referenciával |
| Táp | 7: Us+; 8: GND2 |
| Alkalmazási példa | Helyzetjel átalakítása 4–20 mA jellé a PLC/LED-kijelzéshez; külön 24 V / 100 mA LED-jelzés. A rajzi tápegység bemenete 230 V AC, kimenete 16,8–31,2 V; példakódja 787-1002, nem a jelátalakító saját bemeneti hálózati feszültsége. |
Konfigurálási módok
A DIP-kapcsolók a be- és kimeneti jeltartomány konfigurálására szolgálnak. További beállítás a WAGO interfészkonfiguráló szoftverrel végezhető. A kiválasztott jelhez tartozó kapocskiosztást és a megengedett terhelési impedanciát együtt vedd figyelembe.
Áthidalás
Az azonos készülékforma egy sorban történő áthidalást tesz lehetővé. Az áthidaló a megfelelő áthidalási pontba kerül.

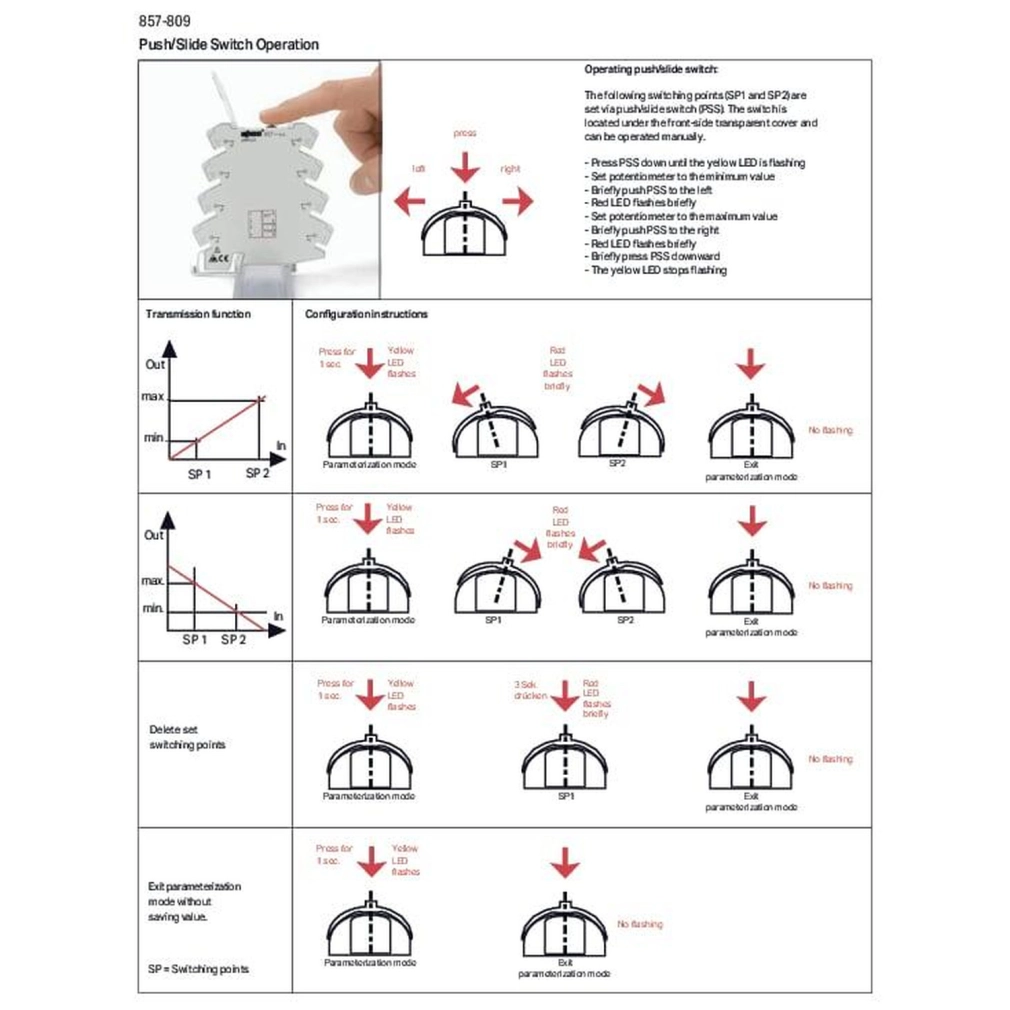

Növekvő jelleggörbe betanítása
1
Nyomd le a nyomó-/csúszókapcsolót körülbelül 1 másodpercre, amíg a sárga LED villogni kezd.
2
Állítsd a potenciométert a minimális értékre, majd röviden billentsd balra a kapcsolót az SP1 rögzítéséhez. A piros LED röviden felvillan.
3
Állítsd a potenciométert a maximális értékre, majd röviden billentsd jobbra a kapcsolót az SP2 rögzítéséhez. A piros LED röviden felvillan.
4
Rövid lefelé nyomással lépj ki a paraméterezési módból; a sárga LED villogása megszűnik.
Csökkenő jelleggörbe
A paraméterezési módba lépés után az SP1 a jobbra billentéssel, az SP2 a balra billentéssel állítható be; a rövid lefelé nyomás kilép a módból.
Beállítás törlése és kilépés
A beállított kapcsolási pontok törléséhez lépj a paraméterezési módba, majd nyomd le a kapcsolót 3 másodpercre; a piros LED röviden felvillan. Rövid lefelé nyomással lépj ki. Mentés nélküli kilépéshez a paraméterezési módba lépés után röviden nyomd le a kapcsolót.
DIP-kapcsolók beállításai
Az ON a bekapcsolt állást jelöli; az adott sorban fel nem sorolt kapcsolók OFF állásban vannak. A kezdő- és végértéket a megengedett bemeneti határokon belül, a minimális mérési tartomány figyelembevételével válaszd ki.
| S1.1, bemeneti mód | OFF: potenciométer; ON: ellenállás. |
|---|---|
| Gyári értékbeállítás | Minden értékválasztó kapcsoló OFF: kezdőérték 0 Ω, végérték 100000 Ω. |
| Ellenállás-alapérték 0 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7. |
| Ellenállás-alapérték 10 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8. |
| Ellenállás-alapérték 11 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8. |
| Ellenállás-alapérték 12 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9. |
| Ellenállás-alapérték 13 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9. |
| Ellenállás-alapérték 15 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9. |
| Ellenállás-alapérték 16 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9. |
| Ellenállás-alapérték 18 Ω | Kezdőérték: S1.2–S1.6 közül ON: 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.10. |
| Ellenállás-alapérték 20 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.10. |
| Ellenállás-alapérték 22 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.10. |
| Ellenállás-alapérték 24 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.10. |
| Ellenállás-alapérték 27 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S1.10. |
| Ellenállás-alapérték 30 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S1.10. |
| Ellenállás-alapérték 33 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S1.10. |
| Ellenállás-alapérték 36 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 5; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S1.10. |
| Ellenállás-alapérték 39 Ω | Kezdőérték: S1.2–S1.6 közül ON: 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S2.1. |
| Ellenállás-alapérték 43 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S2.1. |
| Ellenállás-alapérték 47 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S2.1. |
| Ellenállás-alapérték 51 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S2.1. |
| Ellenállás-alapérték 56 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S2.1. |
| Ellenállás-alapérték 62 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S2.1. |
| Ellenállás-alapérték 68 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S2.1. |
| Ellenállás-alapérték 75 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S2.1. |
| Ellenállás-alapérték 82 Ω | Kezdőérték: S1.2–S1.6 közül ON: 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.10, S2.1. |
| Ellenállás-alapérték 91 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.10, S2.1. |
| Ellenállás-alapérték 40 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.10, S2.1. |
| Ellenállás-alapérték 50 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.10, S2.1. |
| Ellenállás-alapérték 60 Ω | Kezdőérték: S1.2–S1.6 közül ON: 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 70 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 80 Ω | Kezdőérték: S1.2–S1.6 közül ON: 3, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.8, S1.9, S1.10, S2.1. |
| Ellenállás-alapérték 90 Ω | Kezdőérték: S1.2–S1.6 közül ON: 2, 3, 4, 5, 6; végérték: S1.7, S1.8, S1.9, S1.10, S2.1 sorrendben ON: S1.7, S1.8, S1.9, S1.10, S2.1. |
| Értékszorzó ×1 | Kezdőértékhez S2.2/S2.3 közül ON: nincs; végértékhez S2.4/S2.5 közül ON: nincs. |
| Értékszorzó ×10 | Kezdőértékhez S2.2/S2.3 közül ON: 2; végértékhez S2.4/S2.5 közül ON: 4. |
| Értékszorzó ×100 | Kezdőértékhez S2.2/S2.3 közül ON: 3; végértékhez S2.4/S2.5 közül ON: 5. |
| Értékszorzó ×1000 | Kezdőértékhez S2.2/S2.3 közül ON: 2, 3; végértékhez S2.4/S2.5 közül ON: 4, 5. |
| S2.6, kimeneti jeltípus | OFF: áram; ON: feszültség. |
| Kimeneti tartomány 0–10 V / 0–20 mA | S2.7/S2.8 közül ON: nincs. |
| Kimeneti tartomány 2–10 V / 4–20 mA | S2.7/S2.8 közül ON: 7. |
| Kimeneti tartomány 0–5 V / 0–10 mA | S2.7/S2.8 közül ON: 8. |
| Kimeneti tartomány 1–5 V / 2–10 mA | S2.7/S2.8 közül ON: 7, 8. |
| Hibajelzési határok, S2.9/S2.10 ON: nincs | Túlcsordulás: felső határ +2,5%; alulcsordulás: alsó határ −5%; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 9 | Túlcsordulás: felső határ +2,5%; alulcsordulás: alsó határ; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 10 | Túlcsordulás: felső határ; alulcsordulás: alsó határ; vezetékszakadás: felső határ +5%. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
| Hibajelzési határok, S2.9/S2.10 ON: 9, 10 | Túlcsordulás: felső határ; alulcsordulás: alsó határ; vezetékszakadás: alsó határ. A csillaggal jelölt százalékos határok NAMUR NE45 szerintiek. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
