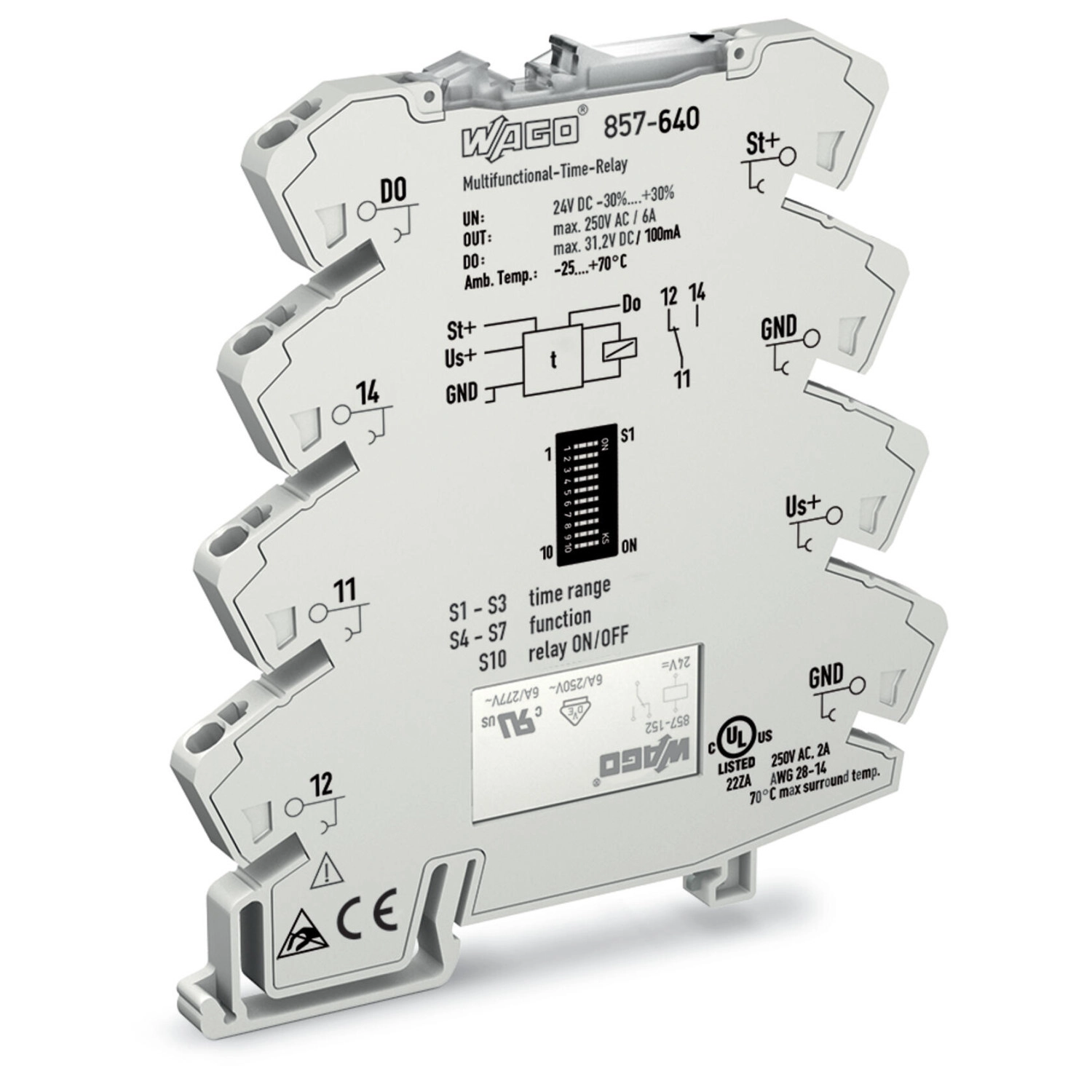

Wago 857-640 multifunkciós időrelémodul, 14 funkció, DIP-kapcsolós beállítás, 24 V DC, 6 A, vasúti alkalmazásokhoz, sárga állapotjelző, 6 mm széles
RRP:72 353 Ft
71 630 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
62 387 Ft
nettó 49 124 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: 14 funkció A DIP-kapcsolóval beállítható a funkció- és az időtartomány

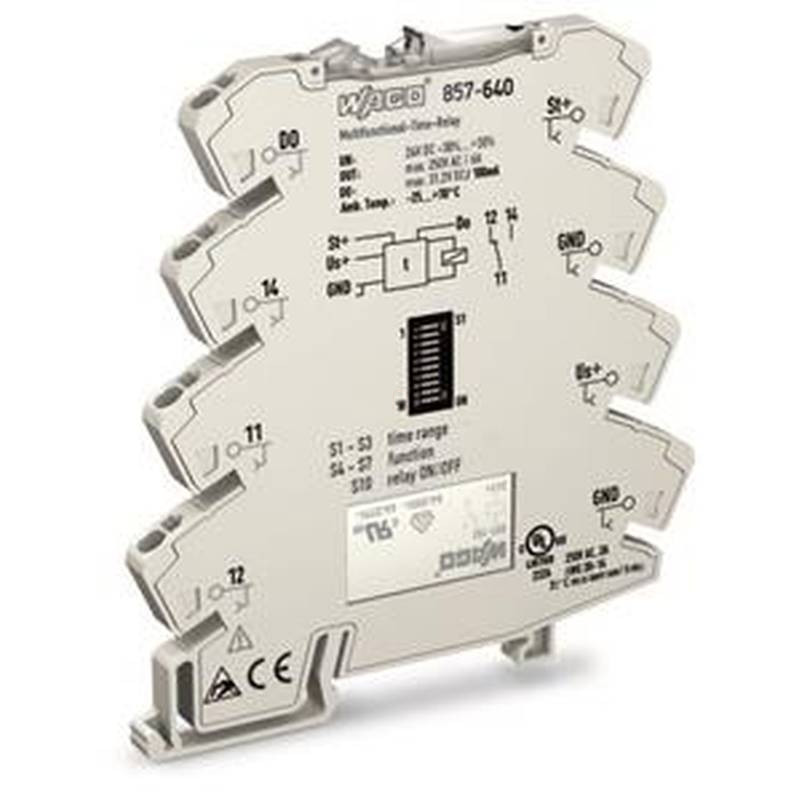

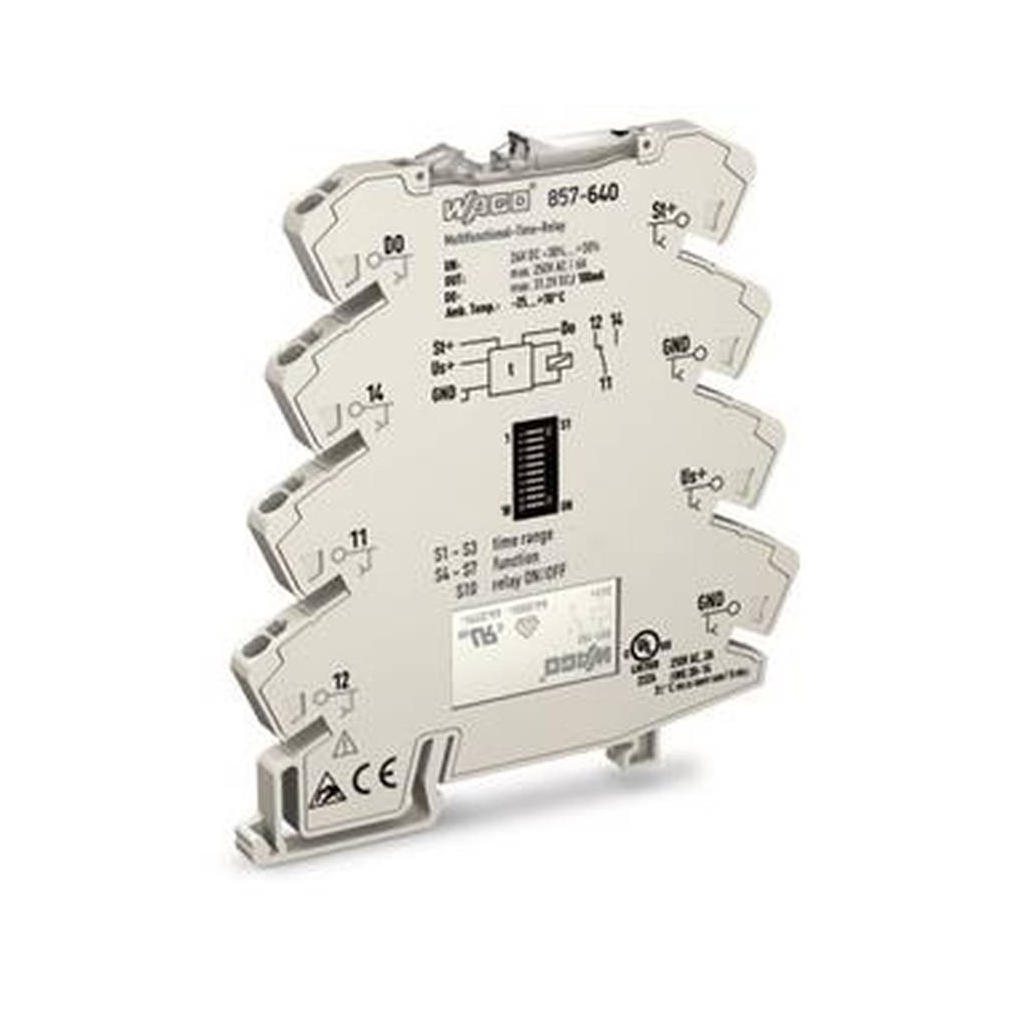

A Wago 857-640 többfunkciós időrelémodul 14 funkcióval, nyolc időtartománnyal és egy váltóérintkezővel. A vezérlés és a tápellátás 24 V DC SELV, a beállítás DIP-kapcsolókkal történik. A relé legfeljebb 6 A-rel terhelhető; összeépítve 70 °C-nál 2 A a megadott határ.
Villamos, csatlakozási és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC (SELV) |
|---|---|
| Bemeneti feszültségtartomány | ±30 % |
| Névleges bemeneti áram UN | 0,5 mA |
| Időtartományok | 0,01–0,1 s; 0,1–1 s; 1–10 s; 10–100 s; 1–10 min; 10–100 min; 1–10 h; 10–100 h |
| Újraindulási idő | 50 ms |
| Minimális impulzushossz (vezérlő bemenet) | 10 ms |
| Funkciók | Bekapcsoláskésleltetés; bekapcsoláskésleltetés vezérlőbemenettel; kikapcsoláskésleltetés vezérlőbemenettel; be- és kikapcsoláskésleltetés vezérlőbemenettel; egyszeri felfutóél-funkció; egyszeri felfutóél-funkció vezérlőbemenettel; egyszeri lefutóél-funkció vezérlőbemenettel; egyszeri fel- és lefutóél-funkció vezérlőbemenettel; bekapcsoláskésleltetés és egyszeri felfutóél-funkció; bekapcsoláskésleltetés és egyszeri felfutóél-funkció vezérlőbemenettel; fokozatos kapcsolás; villogás impulzussal kezdve; villogás szünettel kezdve; relés kapcsolás. |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Folyamatos határáram | Legfeljebb 6 A; az összeépítés és a környezeti hőmérséklet függvényében, 70 °C-nál összeépítve 2 A. |
| Bekapcsolási áram (rezisztív) (max.) | (AC) 20 A / 0,02 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 10 V / 10 mA; 24 V / 1 mA |
| Behúzási idő (ált.) | 15 ms |
| Kiesési idő (ált.) | 25 ms |
| Jellemző pergési idő | 3,5 ms |
| Elektromos élettartam (NO; ohmos terhelés;23 °C) | 50 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 5 x 10⁶ kapcsolási művelet |
| Digitális kimenet (DO) | UN - 1 V ; 100 mA |
| Terhelési áramkör zárlatvédelme | 6,3 A; lassú (T); EN61812-1 szerinti vizsgálat 100 A DC zárlati árammal |
| Névleges tápfeszültség US | 24 V DC (SELV) |
| Tápfeszültség tartomány | ±30 % |
| Áramfelvétel névleges tápfeszültség mellett | ≤ 17,5 mA |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 6,4 kV |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

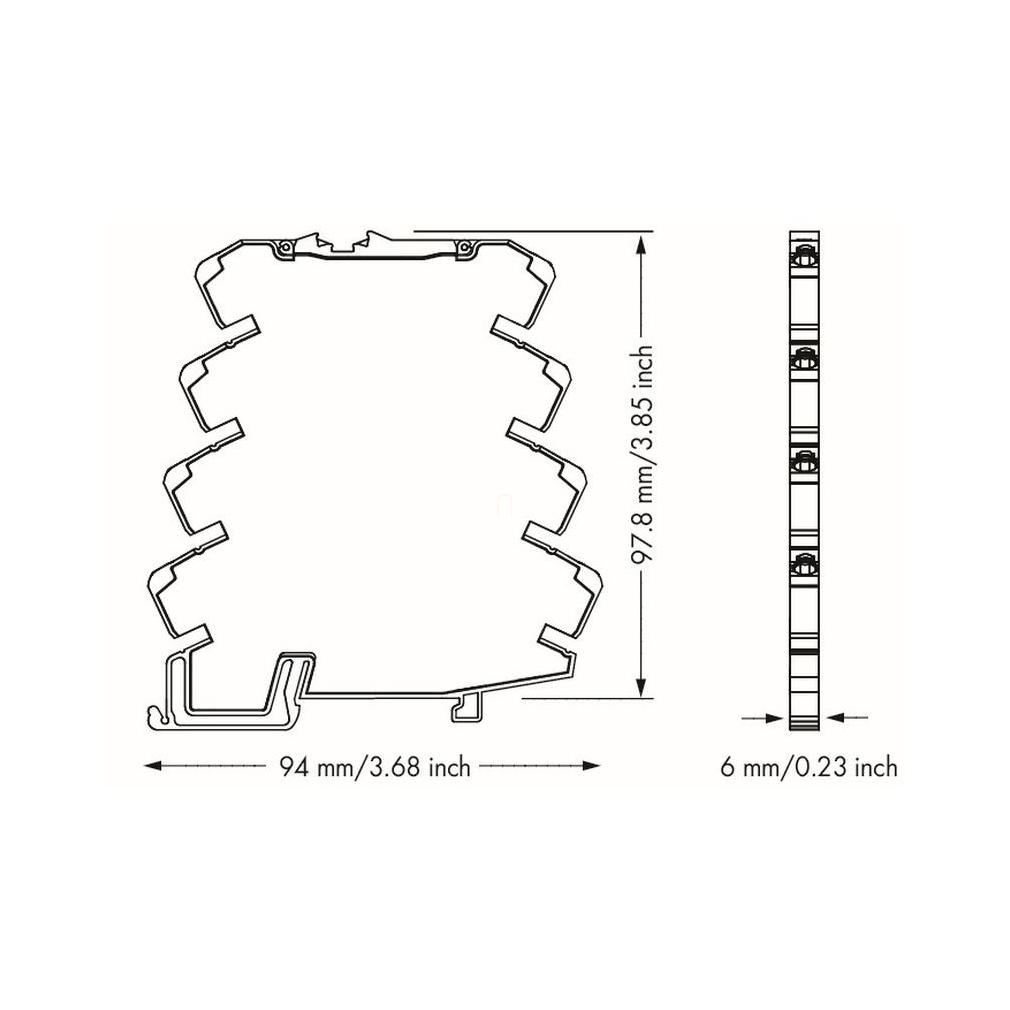

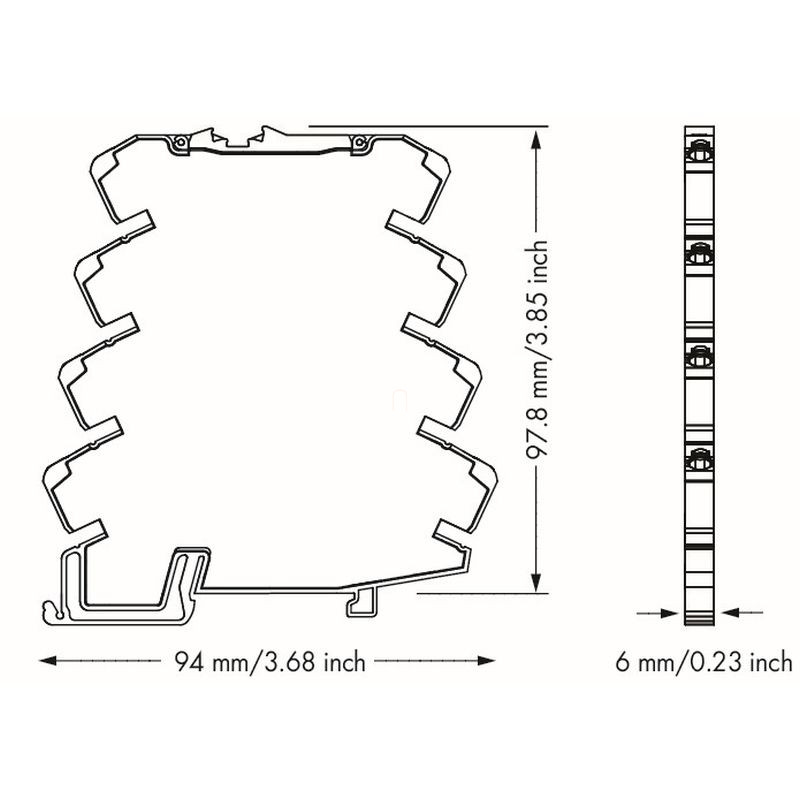

| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,521 MJ |
| Tömeg | 33,2 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 30 K. |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61373 EN 50121-3-2 UL 508 EN 61010-2-201 |

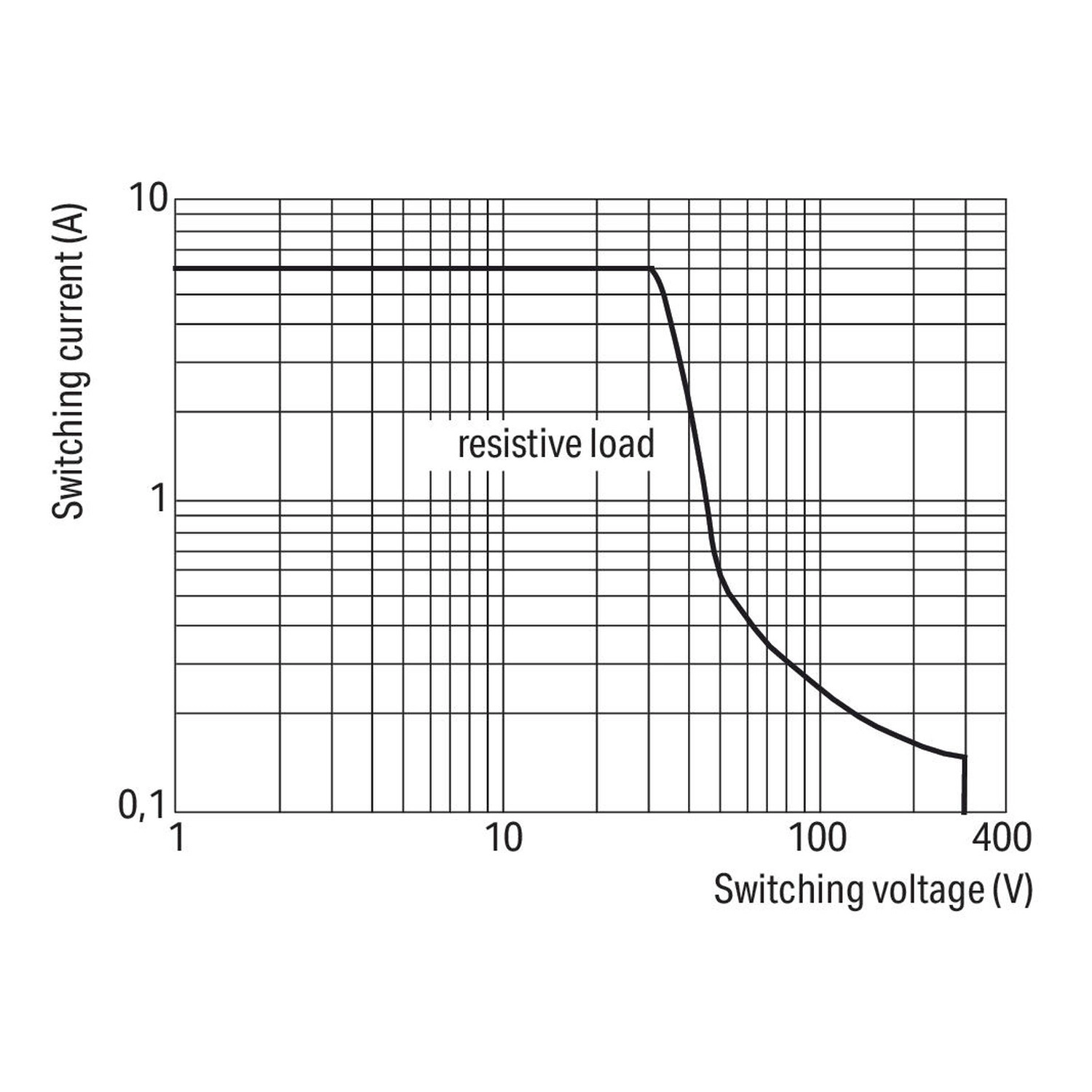

| DC-kapcsolás feltétele | Ohmos terhelésnél a megengedett DC-áram a kapcsolási feszültséggel csökken; a 6 A nem általános DC-határérték. A teljes DC-terhelési görbe a méretezés feltétele. |

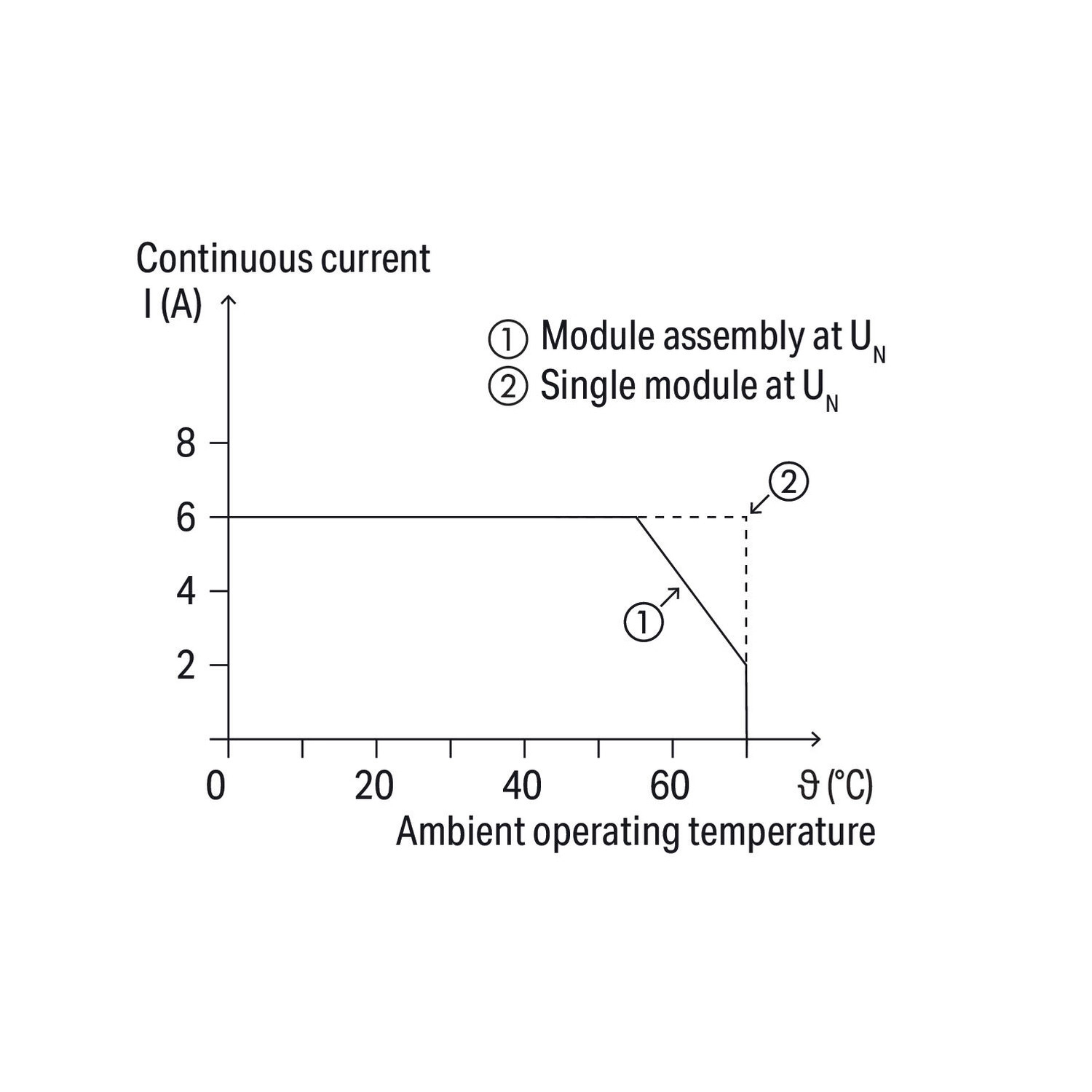

| Hőmérsékletfüggő terhelhetőség UN mellett | Önálló modulnál 70 °C-ig 6 A; összeépített moduloknál a görbe szerint csökken, 70 °C-nál 2 A. A görbe közbenső pontjai nem megadott diszkrét névleges értékek. |

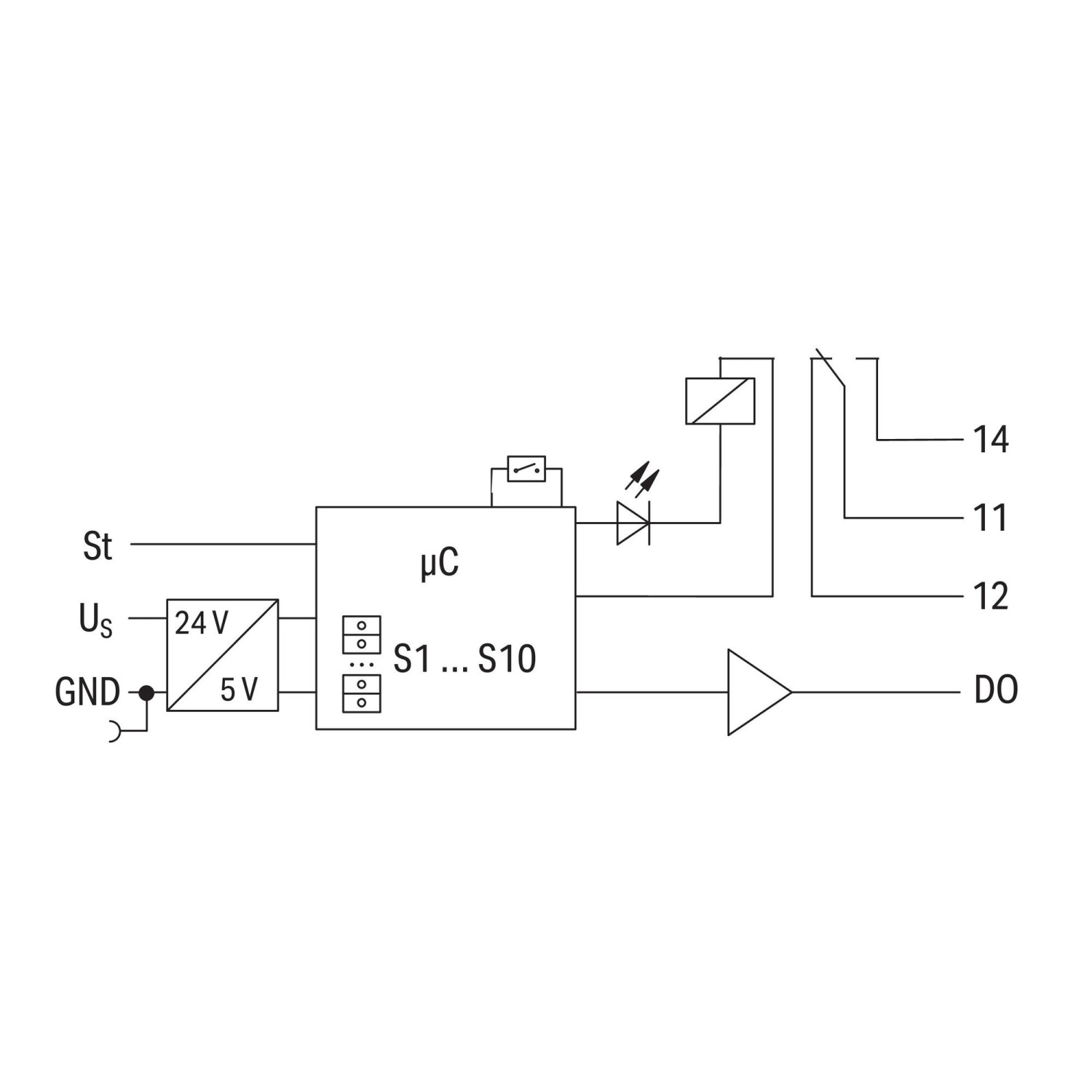

Kapocskiosztás és rajzi feltételek

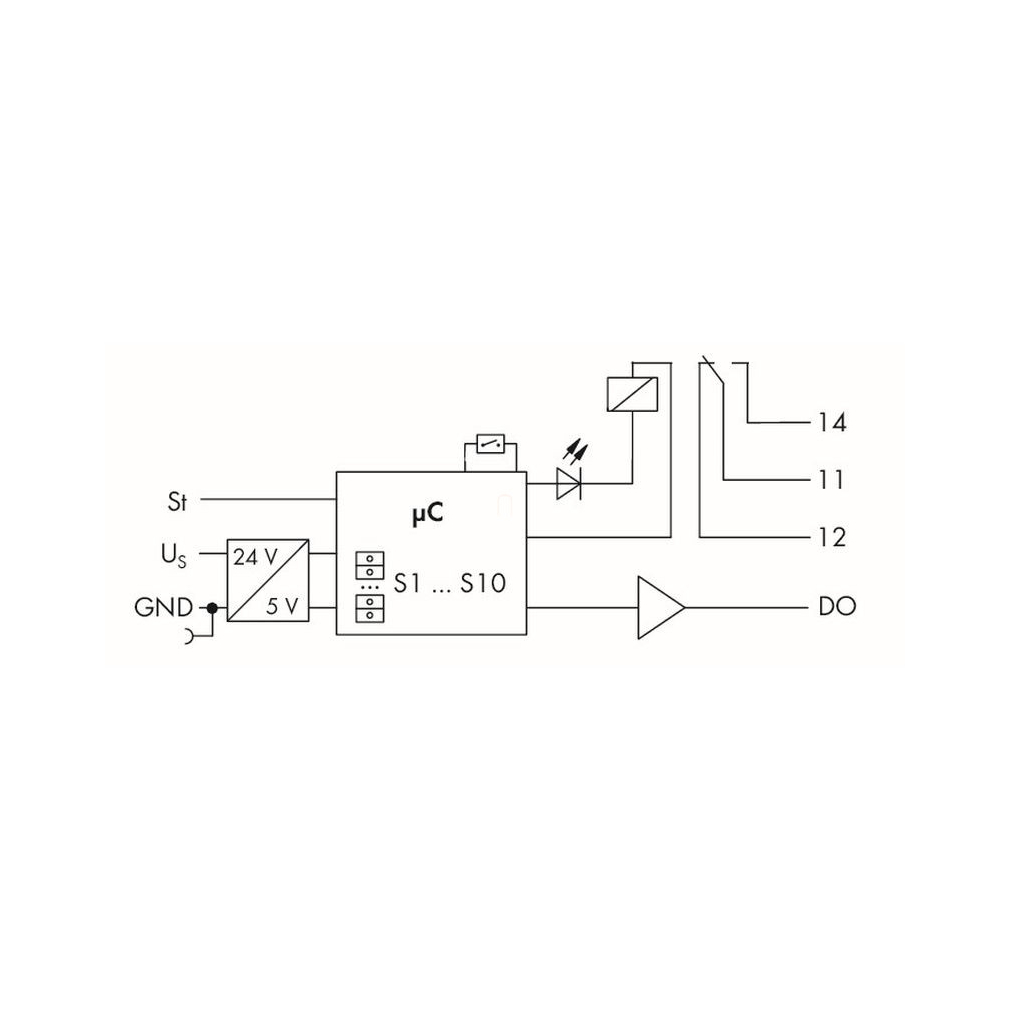

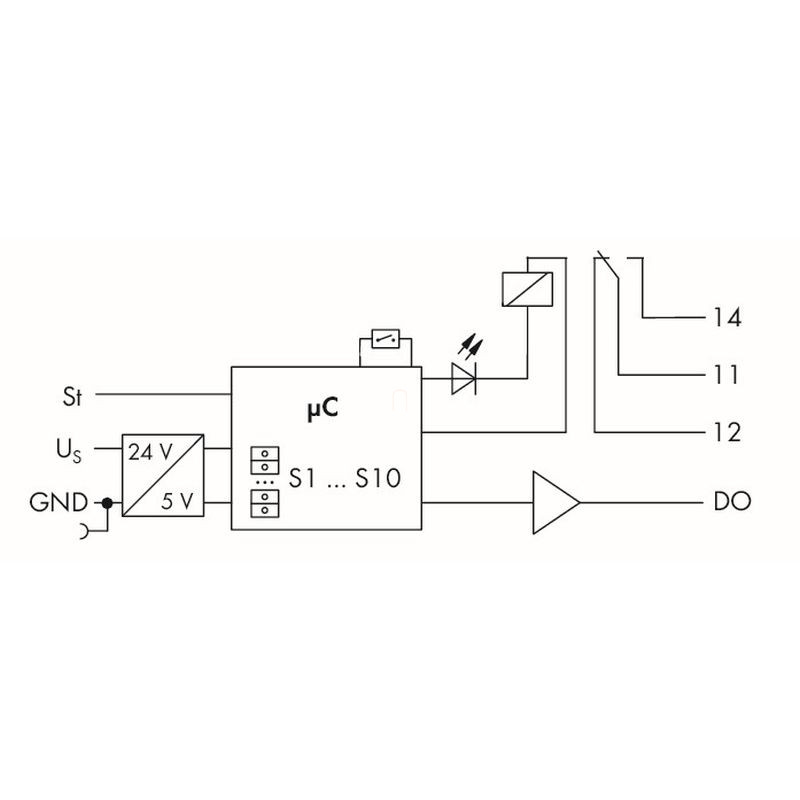

| Reléérintkezők | 11: közös; 12: nyitó; 14: záró; nyugalomban 11–12 zárt. |
|---|---|
| Vezérlő- és tápjelölések | St: vezérlőbemenet; Us: táp; GND: közös referencia; DO: digitális kimenet. A 6-os és 8-as GND kapocs belsőleg közösített, legfeljebb 4 A terhelhetőséggel. |
| DIP-funkciócsoportok | S1–S3: időtartomány; S4–S7: funkció; S10: relé be/ki. Az időtartomány és a funkció külön kapcsolócsoporttal választható. |
Alkalmazási feltételek
| Szomszédos készülékek feltétele | A szomszédos eszközök azonos típusba és sorozatba tartozzanak, és azonos irányban álljanak a rögzítősínen. Eltérő típusú szomszédnál a megerősített szigetelés előírásainak teljesítéséhez 249-116 végbak szükséges. |
|---|
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| EAC, villamos biztonság | TP TC004/2011; EAC CoC03078 |
| UL, általános környezet | UL508; E175199 Sec.4 |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végbak, eltérő típusú szomszédos készülék szigetelési feltételéhez. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II; 7c |
| SCIP-bejelentés (Ausztria) | 4029ba87-a0b8-4a9f-ae4d-b8026718a3cf |
| SCIP-bejelentés (Belgium) | 3234b8aa-bf2d-4b1a-ad01-c6dbcc7dd338 |
| SCIP-bejelentés (Bulgária) | a186aba2-2280-41cf-959c-f810c03850b8 |
| SCIP-bejelentés (Csehország) | 962d2948-4eb0-4407-ac8c-036eca4523ad |
| SCIP-bejelentés (Dánia) | 8ee5b9b3-b19a-4609-8dea-0faa7b4b70cf |
| SCIP-bejelentés (Finnország) | 7d812479-4308-497a-8846-79ee4eb92ee6 |
| SCIP-bejelentés (Franciaország) | 8819c87d-5f5b-4995-b8f9-490db3174e0d |
| SCIP-bejelentés (Németország) | 49e3f324-090c-4281-b21f-5363422841af |
| SCIP-bejelentés (Magyarország) | 422efe8b-5699-4cf5-a536-bf57dac47f77 |
| SCIP-bejelentés (Olaszország) | 29e8594d-faf2-4ae0-af87-801085326b58 |
| SCIP-bejelentés (Hollandia) | b3120f39-8f3a-4508-b3d4-a1dfede02aa2 |
| SCIP-bejelentés (Lengyelország) | fba7fd85-bcd1-4681-80b9-463143cad6c6 |
| SCIP-bejelentés (Románia) | 6bb4ed70-27bf-455d-a299-22cf02fdd4ed |
| SCIP-bejelentés (Svédország) | 28e1c026-9af6-463e-8275-36733122d23d |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
6 mm; a DIN35-sínre szerelhető kivitel helyigényét a teljes mérettáblázattal együtt ellenőrizd.
Milyen a csatlakozástechnikája?
Push-in CAGE CLAMP; a megengedett vezetékfajta és keresztmetszet külön táblázati feltétel.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, sárga LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-640
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
33,22 g/db
Cikkszám
4050821565703
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-640 multifunkciós időrelémodul, 14 funkció, DIP-kapcsolós beállítás, 24 V DC, 6 A, vasúti alkalmazásokhoz, sárga állapotjelző, 6 mm széles műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-640 |
| GTIN / EAN | 4050821565703 |
| Terméktípus | Időrelémodul |
Villamos, csatlakozási és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC (SELV) |
|---|---|
| Bemeneti feszültségtartomány | ±30 % |
| Névleges bemeneti áram UN | 0,5 mA |
| Időtartományok | 0,01–0,1 s; 0,1–1 s; 1–10 s; 10–100 s; 1–10 min; 10–100 min; 1–10 h; 10–100 h |
| Újraindulási idő | 50 ms |
| Minimális impulzushossz (vezérlő bemenet) | 10 ms |
| Funkciók | Bekapcsoláskésleltetés; bekapcsoláskésleltetés vezérlőbemenettel; kikapcsoláskésleltetés vezérlőbemenettel; be- és kikapcsoláskésleltetés vezérlőbemenettel; egyszeri felfutóél-funkció; egyszeri felfutóél-funkció vezérlőbemenettel; egyszeri lefutóél-funkció vezérlőbemenettel; egyszeri fel- és lefutóél-funkció vezérlőbemenettel; bekapcsoláskésleltetés és egyszeri felfutóél-funkció; bekapcsoláskésleltetés és egyszeri felfutóél-funkció vezérlőbemenettel; fokozatos kapcsolás; villogás impulzussal kezdve; villogás szünettel kezdve; relés kapcsolás. |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Folyamatos határáram | Legfeljebb 6 A; az összeépítés és a környezeti hőmérséklet függvényében, 70 °C-nál összeépítve 2 A. |
| Bekapcsolási áram (rezisztív) (max.) | (AC) 20 A / 0,02 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 10 V / 10 mA; 24 V / 1 mA |
| Behúzási idő (ált.) | 15 ms |
| Kiesési idő (ált.) | 25 ms |
| Jellemző pergési idő | 3,5 ms |
| Elektromos élettartam (NO; ohmos terhelés;23 °C) | 50 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 5 x 10⁶ kapcsolási művelet |
| Digitális kimenet (DO) | UN - 1 V ; 100 mA |
| Terhelési áramkör zárlatvédelme | 6,3 A; lassú (T); EN61812-1 szerinti vizsgálat 100 A DC zárlati árammal |
| Névleges tápfeszültség US | 24 V DC (SELV) |
| Tápfeszültség tartomány | ±30 % |
| Áramfelvétel névleges tápfeszültség mellett | ≤ 17,5 mA |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 6,4 kV |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,521 MJ |
| Tömeg | 33,2 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 30 K. |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61373 EN 50121-3-2 UL 508 EN 61010-2-201 |
| DC-kapcsolás feltétele | Ohmos terhelésnél a megengedett DC-áram a kapcsolási feszültséggel csökken; a 6 A nem általános DC-határérték. A teljes DC-terhelési görbe a méretezés feltétele. |
| Hőmérsékletfüggő terhelhetőség UN mellett | Önálló modulnál 70 °C-ig 6 A; összeépített moduloknál a görbe szerint csökken, 70 °C-nál 2 A. A görbe közbenső pontjai nem megadott diszkrét névleges értékek. |
Kapocskiosztás és rajzi feltételek
| Reléérintkezők | 11: közös; 12: nyitó; 14: záró; nyugalomban 11–12 zárt. |
|---|---|
| Vezérlő- és tápjelölések | St: vezérlőbemenet; Us: táp; GND: közös referencia; DO: digitális kimenet. A 6-os és 8-as GND kapocs belsőleg közösített, legfeljebb 4 A terhelhetőséggel. |
| DIP-funkciócsoportok | S1–S3: időtartomány; S4–S7: funkció; S10: relé be/ki. Az időtartomány és a funkció külön kapcsolócsoporttal választható. |
Alkalmazási feltételek
| Szomszédos készülékek feltétele | A szomszédos eszközök azonos típusba és sorozatba tartozzanak, és azonos irányban álljanak a rögzítősínen. Eltérő típusú szomszédnál a megerősített szigetelés előírásainak teljesítéséhez 249-116 végbak szükséges. |
|---|
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| EAC, villamos biztonság | TP TC004/2011; EAC CoC03078 |
| UL, általános környezet | UL508; E175199 Sec.4 |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végbak, eltérő típusú szomszédos készülék szigetelési feltételéhez. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122329 |
|---|---|
| eCl@ss 10.0 | 27-37-16-05 |
| eCl@ss 9.0 | 27-37-16-05 |
| ETIM 9.0 | EC001439 |
| ETIM 10.0 | EC001439 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II; 7c |
| SCIP-bejelentés (Ausztria) | 4029ba87-a0b8-4a9f-ae4d-b8026718a3cf |
| SCIP-bejelentés (Belgium) | 3234b8aa-bf2d-4b1a-ad01-c6dbcc7dd338 |
| SCIP-bejelentés (Bulgária) | a186aba2-2280-41cf-959c-f810c03850b8 |
| SCIP-bejelentés (Csehország) | 962d2948-4eb0-4407-ac8c-036eca4523ad |
| SCIP-bejelentés (Dánia) | 8ee5b9b3-b19a-4609-8dea-0faa7b4b70cf |
| SCIP-bejelentés (Finnország) | 7d812479-4308-497a-8846-79ee4eb92ee6 |
| SCIP-bejelentés (Franciaország) | 8819c87d-5f5b-4995-b8f9-490db3174e0d |
| SCIP-bejelentés (Németország) | 49e3f324-090c-4281-b21f-5363422841af |
| SCIP-bejelentés (Magyarország) | 422efe8b-5699-4cf5-a536-bf57dac47f77 |
| SCIP-bejelentés (Olaszország) | 29e8594d-faf2-4ae0-af87-801085326b58 |
| SCIP-bejelentés (Hollandia) | b3120f39-8f3a-4508-b3d4-a1dfede02aa2 |
| SCIP-bejelentés (Lengyelország) | fba7fd85-bcd1-4681-80b9-463143cad6c6 |
| SCIP-bejelentés (Románia) | 6bb4ed70-27bf-455d-a299-22cf02fdd4ed |
| SCIP-bejelentés (Svédország) | 28e1c026-9af6-463e-8275-36733122d23d |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-640 multifunkciós időrelémodul, 14 funkció, DIP-kapcsolós beállítás, 24 V DC, 6 A, vasúti alkalmazásokhoz, sárga állapotjelző, 6 mm széles használati útmutató
Alkalmazási feltételek
| Szomszédos készülékek feltétele | A szomszédos eszközök azonos típusba és sorozatba tartozzanak, és azonos irányban álljanak a rögzítősínen. Eltérő típusú szomszédnál a megerősített szigetelés előírásainak teljesítéséhez 249-116 végbak szükséges. |
|---|
Kapocskiosztás
| Reléérintkezők | 11: közös; 12: nyitó; 14: záró; nyugalomban 11–12 zárt. |
|---|---|
| Vezérlő- és tápjelölések | St: vezérlőbemenet; Us: táp; GND: közös referencia; DO: digitális kimenet. A 6-os és 8-as GND kapocs belsőleg közösített, legfeljebb 4 A terhelhetőséggel. |
| DIP-funkciócsoportok | S1–S3: időtartomány; S4–S7: funkció; S10: relé be/ki. Az időtartomány és a funkció külön kapcsolócsoporttal választható. |
Vezeték csatlakoztatása
1
A vezetéket 9–10 mm / 0,35–0,39 inch hosszan csupaszold.
2
A működtetőszerszámmal nyisd meg a kapcsot, majd helyezd be a csupaszolt vezetéket a vezetéknyílásba.
Tömör és finom elemi szálas vezeték: 0,34–2,5 mm² / 22–14 AWG.
Közösítés és jelölés
1
A megfelelő rövidrezáró áthidalót helyezd az áthidalási pontba.
2
A jelöléshez pattintsd a WMB-jelölőt a jelölési helyre.
A relé eltávolítása
A relé eltávolításához működtesd a kidobószerkezetet a képen megadott szerszámnyíláson keresztül.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
