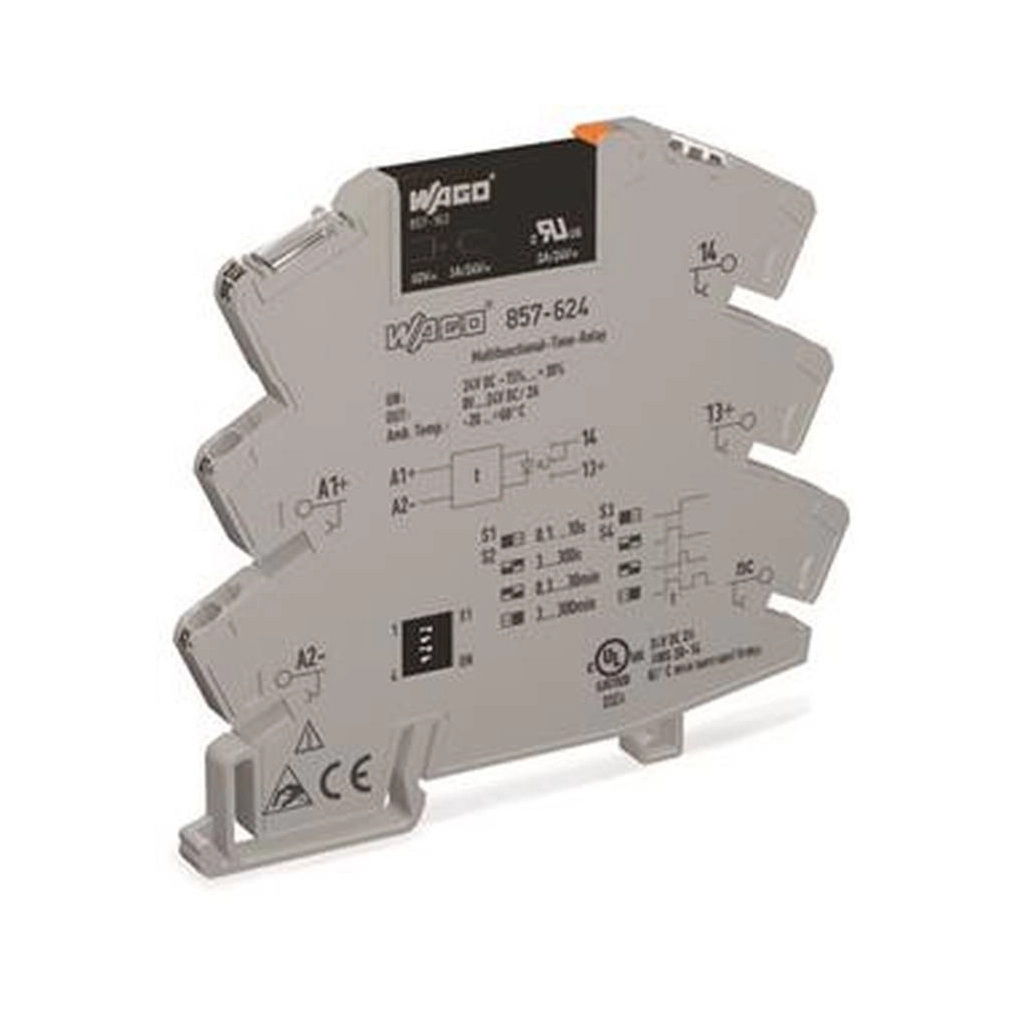

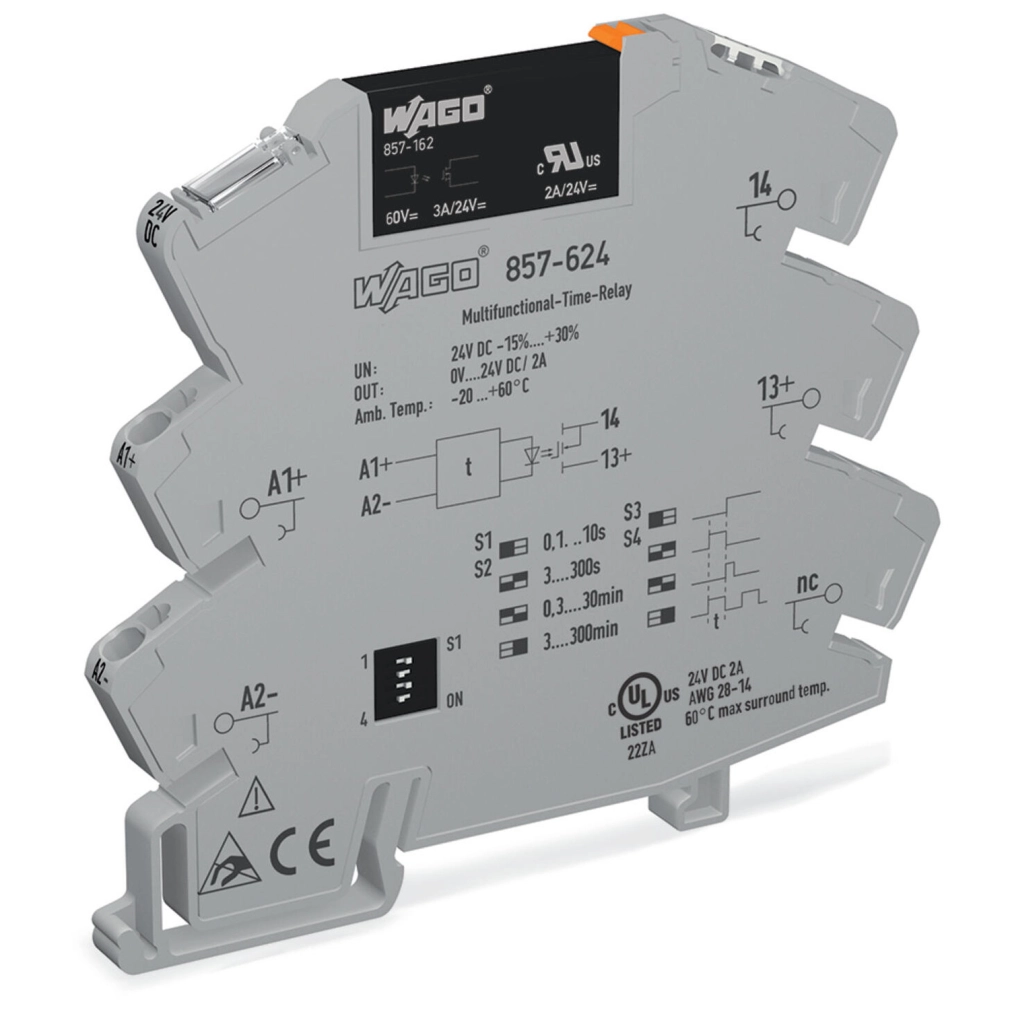

Wago 857-624 multifunkciós időzített szilárdtestrelé-modul, 24 V DC bemenet, 0–24 V DC kimenet, 2 A tartós határáram, 2 vezetékes csatlakozás, 4 funkció, sárga állapotjelzés, 6 mm széles
RRP:42 694 Ft
42 267 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
36 813 Ft
nettó 28 987 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: 4 funkció. A DIP-kapcsolóval beállítható a funkció és az időtartomány.
A Wago 857-624 24 V DC SELV vezérlésű, kétvezetékes szilárdtestrelé-modul négy időzítési funkcióval. A névleges kimeneti feszültség 24 V DC, a tartós határáram 2 A; az időtartomány DIP-kapcsolóval választható.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC (SELV) |
|---|---|
| Bemeneti feszültségtartomány | -15 … +30 % |
| Névleges bemeneti áram UN | 10 mA |
| Időtartomány | 0,1 … 10 s 3 … 300 s 0,3 … 30 min 3 … 300 min |
| Idő újraindítása | 50 ms |
| Ismétlési pontosság | 1 % |
| Funkciók | Bekapcsolás késleltetése Egy felfutó él Bekapcsolás késleltetése és egy felfutó él (1 s rögzítve) Villogás |
| Áramkör típusa | 2 vezetékes csatlakozás |
| Folyamatos áram korlátozása | 2 A |
| Névleges kimeneti feszültség | 24 V DC |
| Feszültségesés | ≤ 0,12 V DC |
| Szivárgási áram méretezési feszültségnél | ≤ 1 µA |
| Kapcsolási áram (min) | 50 µA |
| Bekapcsolási idő | ≤ 100 µs |
| Kikapcsolási idő | ≤ 2 ms |
| Terhelési áramkör rövidzárlatvédelme | 2 A; gyors (F); Vizsgálat az EN61812-1 szerint,100 A DC zárlati árammal |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 6,4 kV |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,75 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

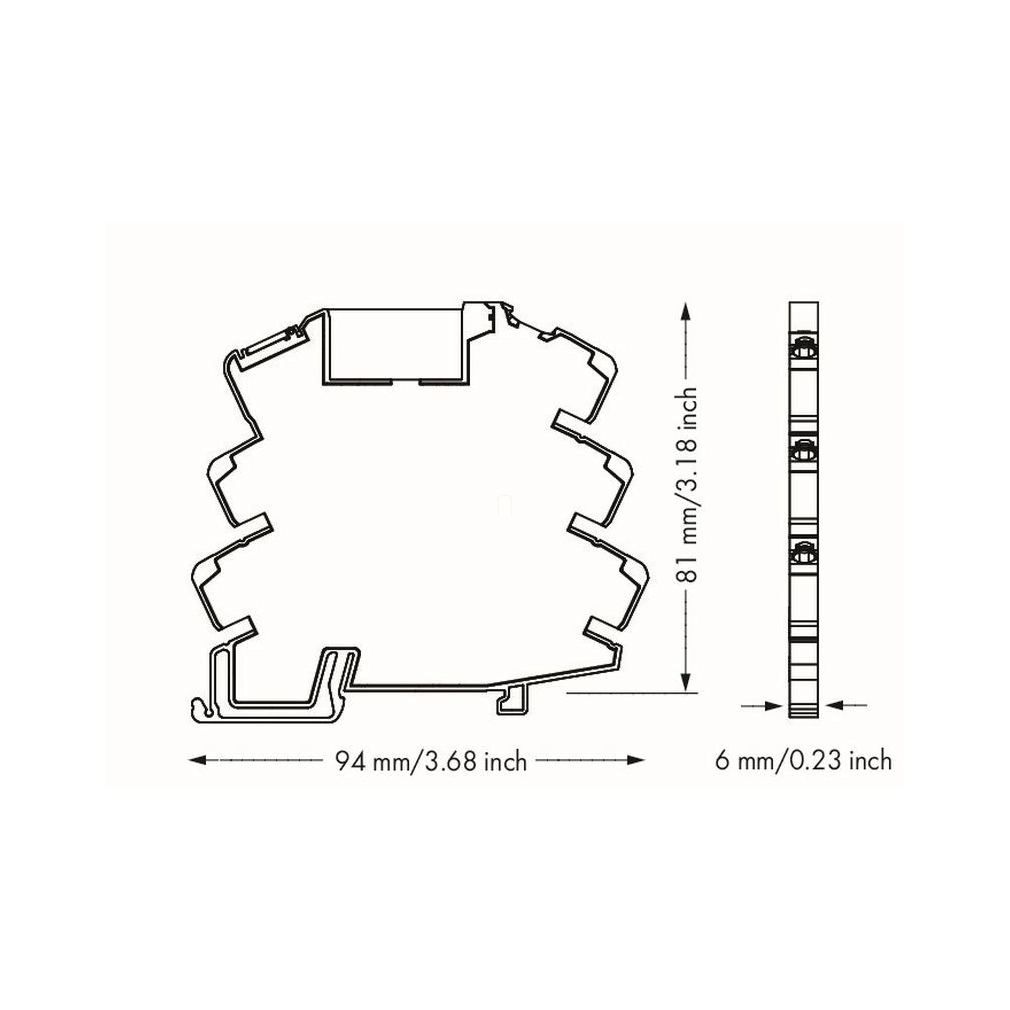

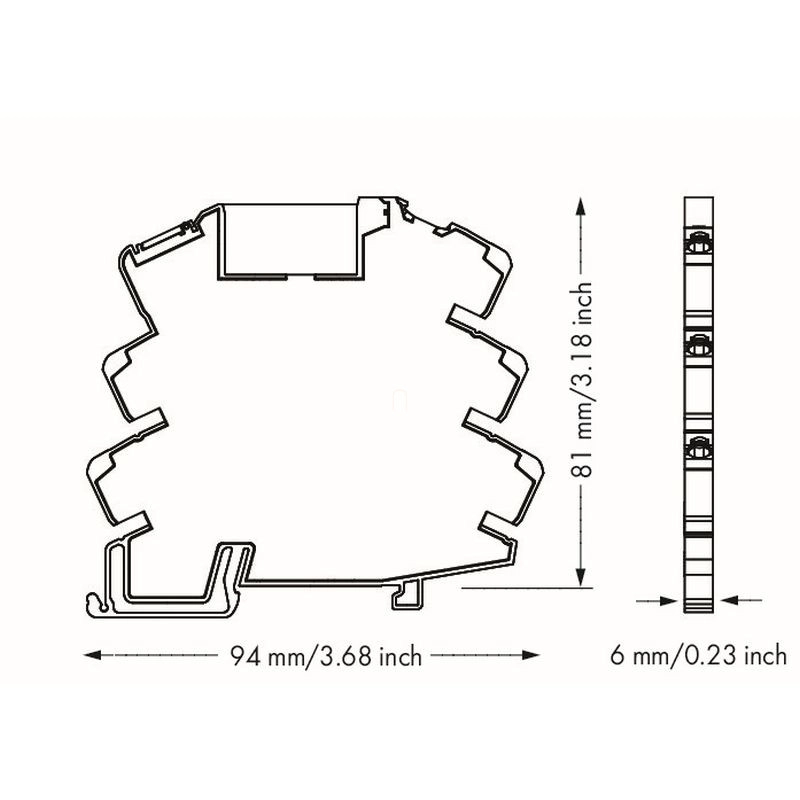

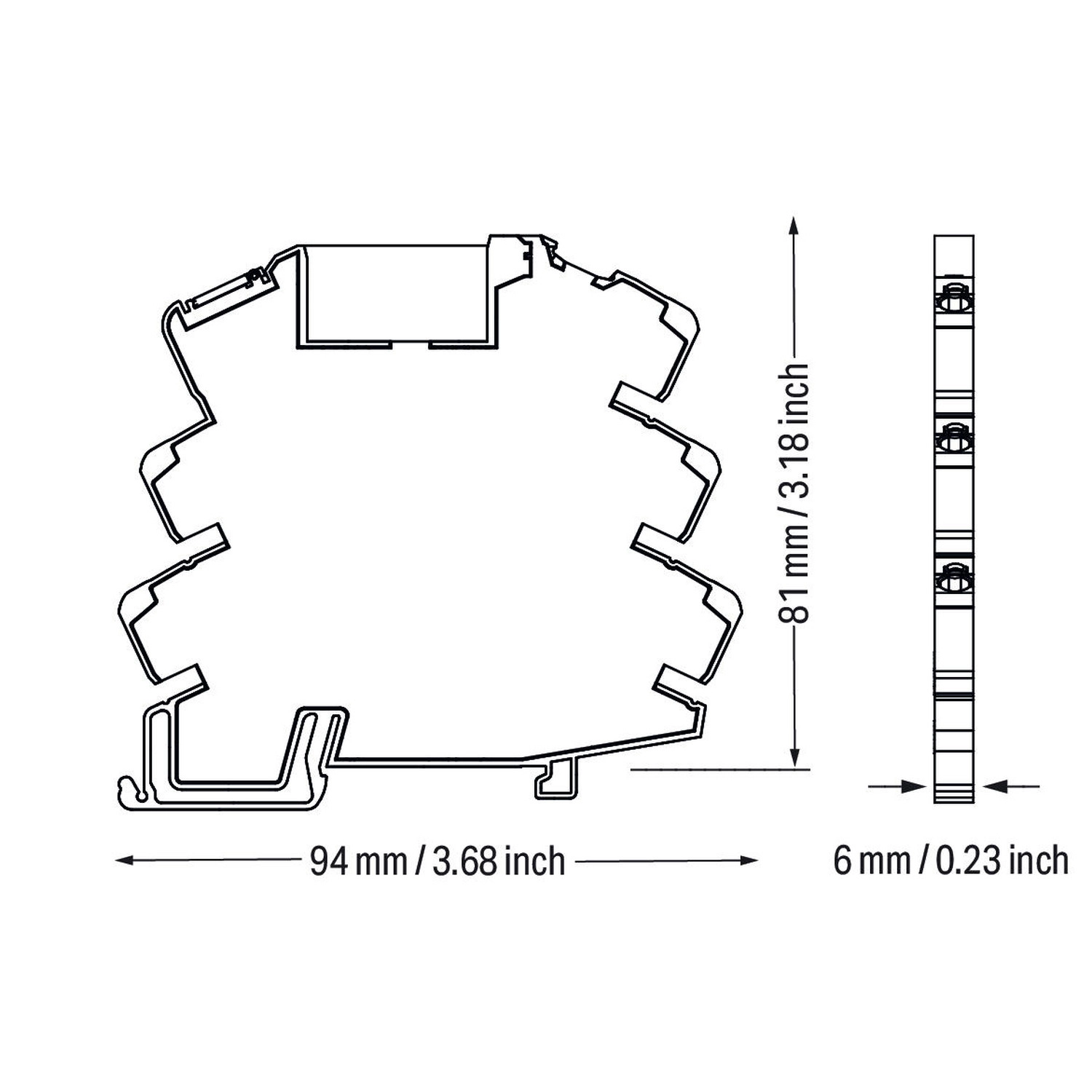

| Szélesség | 6 mm |
| Magasság | 94 mm |
| Mélység a DIN kalapsín felső részétől | 81 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,434 MJ |
| Tömeg | 29,5 g |
| Környezeti hőmérséklet (UN üzemmódban) | -20 … +60 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T környezeti + 15 K) |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 EN 61373 |
Működés és alkalmazási feltételek
| Rendeltetés | 24 V DC SELV vezérlésű, kétvezetékes szilárdtestrelé-modul négy időzítési funkcióval. A névleges kimeneti feszültség 24 V DC, a tartós határáram 2 A; az időtartomány DIP-kapcsolóval választható. |
|---|
Saját kapocskiosztás
| A1+ / A2− | 24 V DC vezérlő bemenet |
|---|---|
| 13+ / 14 | SSR pozitív ág / kapcsolt terhelési ág |
| n.c. | Nem csatlakoztatott kapocs |
Időtartomány választása
| DIP1 / DIP2 = OFF / OFF | 0,1…10 s (alapbeállítás) |
|---|---|
| DIP1 / DIP2 = ON / OFF | 3…300 s |
| DIP1 / DIP2 = OFF / ON | 0,3…30 min |
| DIP1 / DIP2 = ON / ON | 3…300 min |
Funkció választása
| DIP3 / DIP4 = OFF / OFF | Bekapcsoláskésleltetés (alapbeállítás) |
|---|---|
| DIP3 / DIP4 = ON / OFF | Egyszeri impulzus a felfutó élre |
| DIP3 / DIP4 = OFF / ON | Bekapcsoláskésleltetés után 1 s rögzített impulzus |
| DIP3 / DIP4 = ON / ON | Villogás, impulzussal indulva |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Sec.4 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 857-161 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány 0 ... 30 V DC; Tartós határáram: 3 A |
|---|---|
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végrögzítő a modulsor biztosításához |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | debe81a1-15a1-4a4f-b8a1-1cc9dbf77da1 |
| SCIP; Belgium | 1e540a72-b56f-4b47-ab28-05b99f354198 |
| SCIP; Bulgaria | 8772d7cc-008d-4bb1-8cb9-a3a1c5824a42 |
| SCIP; Czech Republic | f7ef3336-16eb-4e06-9ed1-c774015b095b |
| SCIP; Denmark | b31d4dc5-36c3-4ba4-9839-2efc41d86e1e |
| SCIP; Finland | cd2ac7ab-5cd7-4d1e-b264-2fffe6874404 |
| SCIP; France | 9dbbbc0d-e475-438c-a2a5-8755a3762df2 |
| SCIP; Germany | ed5a1dd6-e2ff-40ea-8343-cf045e514b3c |
| SCIP; Hungary | be30e700-848b-4954-a0be-0b66c234ea76 |
| SCIP; Italy | cfeaaf04-aa7f-4a45-987d-7c85eebd14e8 |
| SCIP; Netherlands | 35b9475d-b09b-4049-8c2c-616fdae3d3e1 |
| SCIP; Poland | 6a2db9b3-9e52-452f-b652-7fd09598200b |
| SCIP; Romania | 237a1ca6-3558-42d5-86ae-62b71c17ec16 |
| SCIP; Sweden | edf543a3-85e1-42be-9ab9-092c88c92a7a |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a modul szélessége?
6 mm.
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, sárga LED állapotjelző
Kimeneti feszültség
24 VDC
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-624
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
29,48 g/db
Cikkszám
4050821565680
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-624 multifunkciós időzített szilárdtestrelé-modul, 24 V DC bemenet, 0–24 V DC kimenet, 2 A tartós határáram, 2 vezetékes csatlakozás, 4 funkció, sárga állapotjelzés, 6 mm széles műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-624 |
| GTIN / EAN | 4050821565680 |
| Terméktípus | 24 V DC időzítős szilárdtestrelé-modul |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC (SELV) |
|---|---|
| Bemeneti feszültségtartomány | -15 … +30 % |
| Névleges bemeneti áram UN | 10 mA |
| Időtartomány | 0,1 … 10 s 3 … 300 s 0,3 … 30 min 3 … 300 min |
| Idő újraindítása | 50 ms |
| Ismétlési pontosság | 1 % |
| Funkciók | Bekapcsolás késleltetése Egy felfutó él Bekapcsolás késleltetése és egy felfutó él (1 s rögzítve) Villogás |
| Áramkör típusa | 2 vezetékes csatlakozás |
| Folyamatos áram korlátozása | 2 A |
| Névleges kimeneti feszültség | 24 V DC |
| Feszültségesés | ≤ 0,12 V DC |
| Szivárgási áram méretezési feszültségnél | ≤ 1 µA |
| Kapcsolási áram (min) | 50 µA |
| Bekapcsolási idő | ≤ 100 µs |
| Kikapcsolási idő | ≤ 2 ms |
| Terhelési áramkör rövidzárlatvédelme | 2 A; gyors (F); Vizsgálat az EN61812-1 szerint,100 A DC zárlati árammal |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 6,4 kV |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,75 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm |
| Magasság | 94 mm |
| Mélység a DIN kalapsín felső részétől | 81 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,434 MJ |
| Tömeg | 29,5 g |
| Környezeti hőmérséklet (UN üzemmódban) | -20 … +60 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T környezeti + 15 K) |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 EN 61373 |
Működés és alkalmazási feltételek
| Rendeltetés | 24 V DC SELV vezérlésű, kétvezetékes szilárdtestrelé-modul négy időzítési funkcióval. A névleges kimeneti feszültség 24 V DC, a tartós határáram 2 A; az időtartomány DIP-kapcsolóval választható. |
|---|
Saját kapocskiosztás

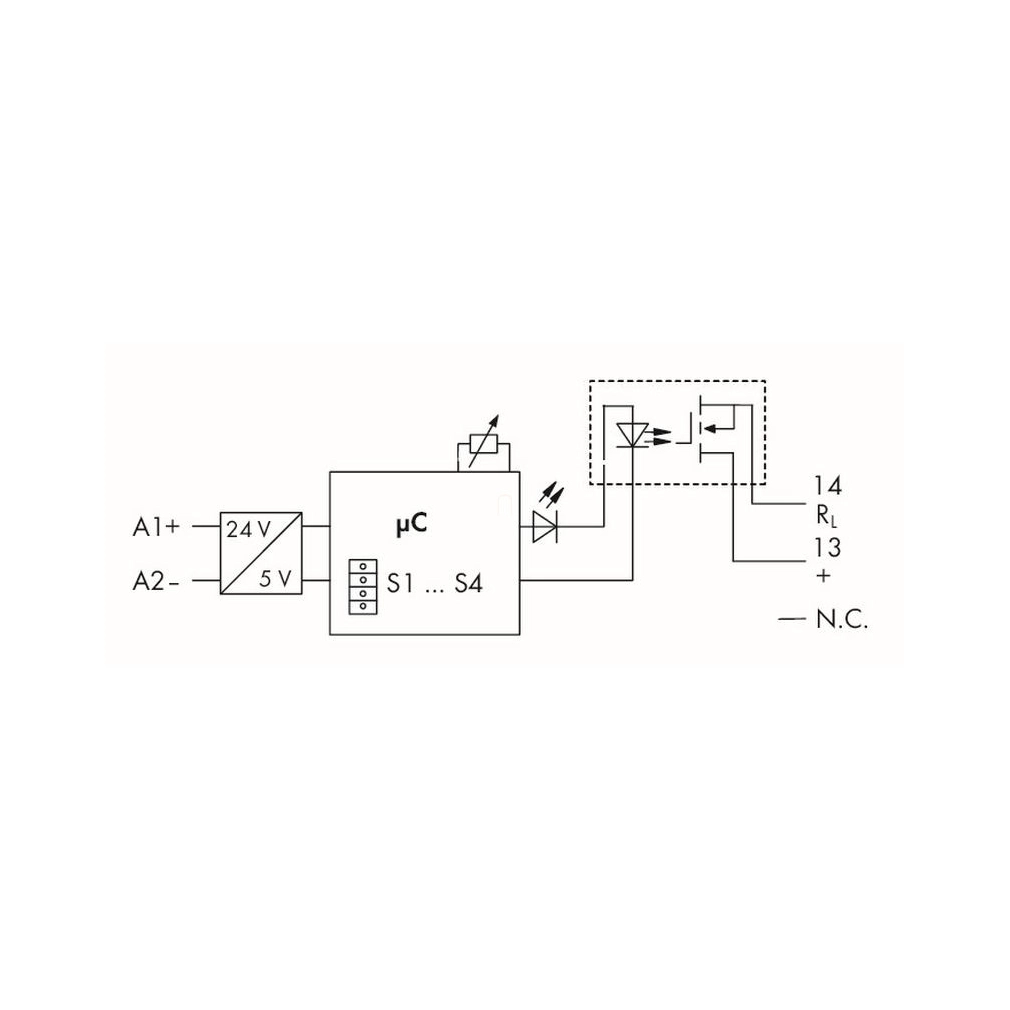

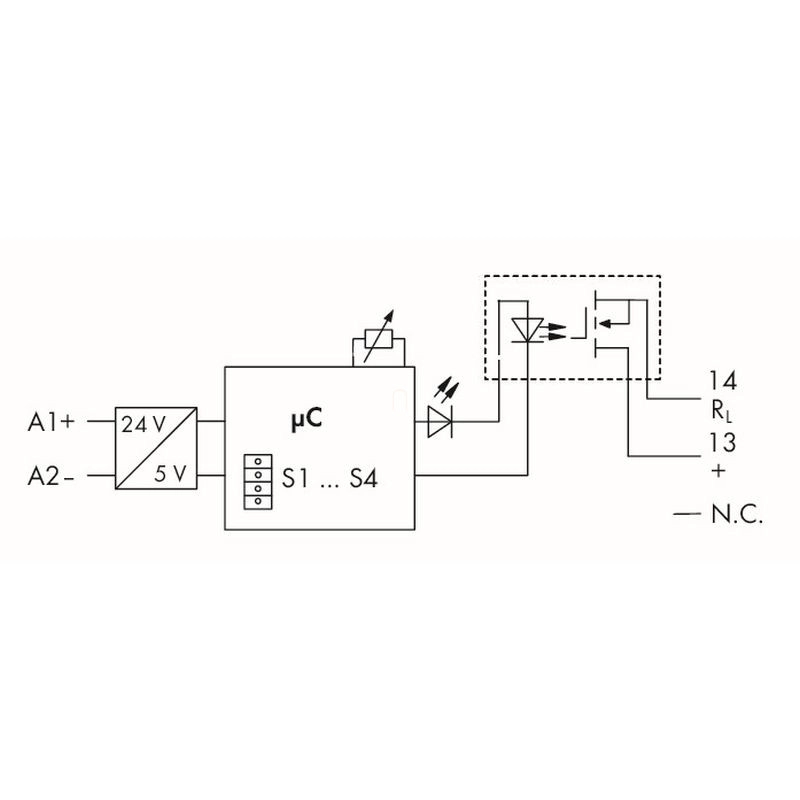

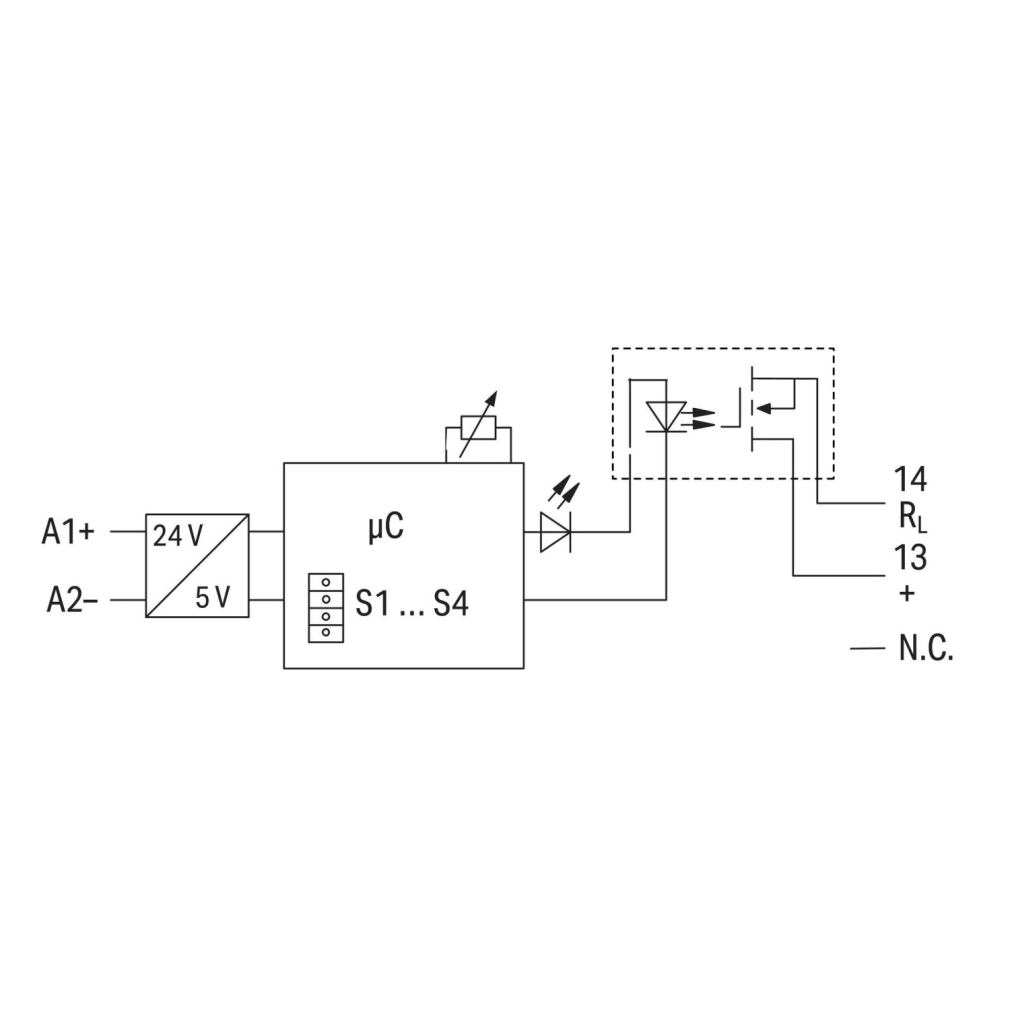

| A1+ / A2− | 24 V DC vezérlő bemenet |
|---|---|
| 13+ / 14 | SSR pozitív ág / kapcsolt terhelési ág |
| n.c. | Nem csatlakoztatott kapocs |
Időtartomány választása
| DIP1 / DIP2 = OFF / OFF | 0,1…10 s (alapbeállítás) |
|---|---|
| DIP1 / DIP2 = ON / OFF | 3…300 s |
| DIP1 / DIP2 = OFF / ON | 0,3…30 min |
| DIP1 / DIP2 = ON / ON | 3…300 min |
Funkció választása
| DIP3 / DIP4 = OFF / OFF | Bekapcsoláskésleltetés (alapbeállítás) |
|---|---|
| DIP3 / DIP4 = ON / OFF | Egyszeri impulzus a felfutó élre |
| DIP3 / DIP4 = OFF / ON | Bekapcsoláskésleltetés után 1 s rögzített impulzus |
| DIP3 / DIP4 = ON / ON | Villogás, impulzussal indulva |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Sec.4 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 857-161 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány 0 ... 30 V DC; Tartós határáram: 3 A |
|---|---|
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végrögzítő a modulsor biztosításához |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (INTERFACE ELECTRONIC) |
Termékbesorolások
| UNSPSC | 39122329 |
|---|---|
| eCl@ss 10.0 | 27-37-16-05 |
| eCl@ss 9.0 | 27-37-16-05 |
| ETIM 9.0 | EC001439 |
| ETIM 10.0 | EC001439 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | debe81a1-15a1-4a4f-b8a1-1cc9dbf77da1 |
| SCIP; Belgium | 1e540a72-b56f-4b47-ab28-05b99f354198 |
| SCIP; Bulgaria | 8772d7cc-008d-4bb1-8cb9-a3a1c5824a42 |
| SCIP; Czech Republic | f7ef3336-16eb-4e06-9ed1-c774015b095b |
| SCIP; Denmark | b31d4dc5-36c3-4ba4-9839-2efc41d86e1e |
| SCIP; Finland | cd2ac7ab-5cd7-4d1e-b264-2fffe6874404 |
| SCIP; France | 9dbbbc0d-e475-438c-a2a5-8755a3762df2 |
| SCIP; Germany | ed5a1dd6-e2ff-40ea-8343-cf045e514b3c |
| SCIP; Hungary | be30e700-848b-4954-a0be-0b66c234ea76 |
| SCIP; Italy | cfeaaf04-aa7f-4a45-987d-7c85eebd14e8 |
| SCIP; Netherlands | 35b9475d-b09b-4049-8c2c-616fdae3d3e1 |
| SCIP; Poland | 6a2db9b3-9e52-452f-b652-7fd09598200b |
| SCIP; Romania | 237a1ca6-3558-42d5-86ae-62b71c17ec16 |
| SCIP; Sweden | edf543a3-85e1-42be-9ab9-092c88c92a7a |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-624 multifunkciós időzített szilárdtestrelé-modul, 24 V DC bemenet, 0–24 V DC kimenet, 2 A tartós határáram, 2 vezetékes csatlakozás, 4 funkció, sárga állapotjelzés, 6 mm széles használati útmutató
Munkavégzés előtti feltételek
| Feszültségmentes munkavégzés | Szerelés, javítás vagy karbantartás előtt válaszd le a termék összes tápforrását. |
|---|---|
| Szakképzettség és elhelyezés | A munkát szakképzett villamos szakember végezze. Sérült készüléket ne használj. Száraz beltéri elhelyezés és megfelelő kiegészítő burkolat szükséges; a hozzáférés feljogosított személyre korlátozott legyen. |
| Forró felület és ESD | Érintés előtt hagyd lehűlni a készüléket. Kezeléskor tartsd be az elektrosztatikus kisülés elleni előírásokat, és biztosítsd a személy, a munkahely és a csomagolás megfelelő földelését. |
| Szerelési hőmérséklet | A szerelést−25…+50 °C közötti hőmérsékleten végezd. |
| Szomszédos eltérő készülék | A megerősített szigetelés előírásához eltérő típusú szomszédos készüléknél 249-116 végrögzítő szükséges; az azonos típusú, sorozatú készülékek azonos irányban kerüljenek a sínre. |
Rögzítés és leszerelés
| Rögzítés | A készüléket szerszám nélkül pattintsd DIN 35 sínre. A modulsor elején és végén végrögzítővel biztosítsd; a gyártó példája 249-116. |
|---|---|
| Szomszédos készülékek | Eltérő készülékek egymás felé 180°-kal elfordított elhelyezésekor 209-191 elválasztólapot használj a szomszédos kapcsok biztonságos elválasztására. |
| Leszerelés | A bepattanó rögzítőlábat működtetőszerszámmal oldd, majd a készüléket fordítsd le a DIN-sínről. |
Vezeték csatlakoztatása és eltávolítása
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Működtetőszerszám | A bekötéshez 3,5×0,5 mm-es 2-es típusú szerszámot használj (210-720). |
|---|---|
| Vezeték behelyezése | A szerszámmal nyisd a kapcsot, helyezd be a vezetéket, majd húzd ki a szerszámot. |
| Vezeték eltávolítása | A szerszámmal nyisd a kapcsot, majd húzd ki a vezetéket. |
| Közösítés | A 859-es sorozatú áthidalót a vezetékek csatlakoztatása előtt, ütközésig pattintsd a helyére. |
Alaprelé vagy SSR cseréje
| Relé eltávolítása | A kidobószerkezet működtetésével oldd a relét vagy SSR-t, majd vedd ki. |
|---|---|
| Relé visszahelyezése | Illeszd be a jóváhagyott cserealkatrészt, és nyomd le a reteszelődésig. Kizárólag az adott készülékhez WAGO által jóváhagyott relét vagy SSR-t használj. |
Időtartomány és funkció kiválasztása
A DIP-kapcsolókat működtetőszerszámmal állítsd. Az átlátszó fedél alatti potenciométerrel a kiválasztott tartományon belüli időt állítsd be.
| DIP1 / DIP2 = OFF / OFF | 0,1…10 s (alapbeállítás) |
|---|---|
| DIP1 / DIP2 = ON / OFF | 3…300 s |
| DIP1 / DIP2 = OFF / ON | 0,3…30 min |
| DIP1 / DIP2 = ON / ON | 3…300 min |
| DIP3 / DIP4 = OFF / OFF | Bekapcsoláskésleltetés (alapbeállítás) |
|---|---|
| DIP3 / DIP4 = ON / OFF | Egyszeri impulzus a felfutó élre |
| DIP3 / DIP4 = OFF / ON | Bekapcsoláskésleltetés után 1 s rögzített impulzus |
| DIP3 / DIP4 = ON / ON | Villogás, impulzussal indulva |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
