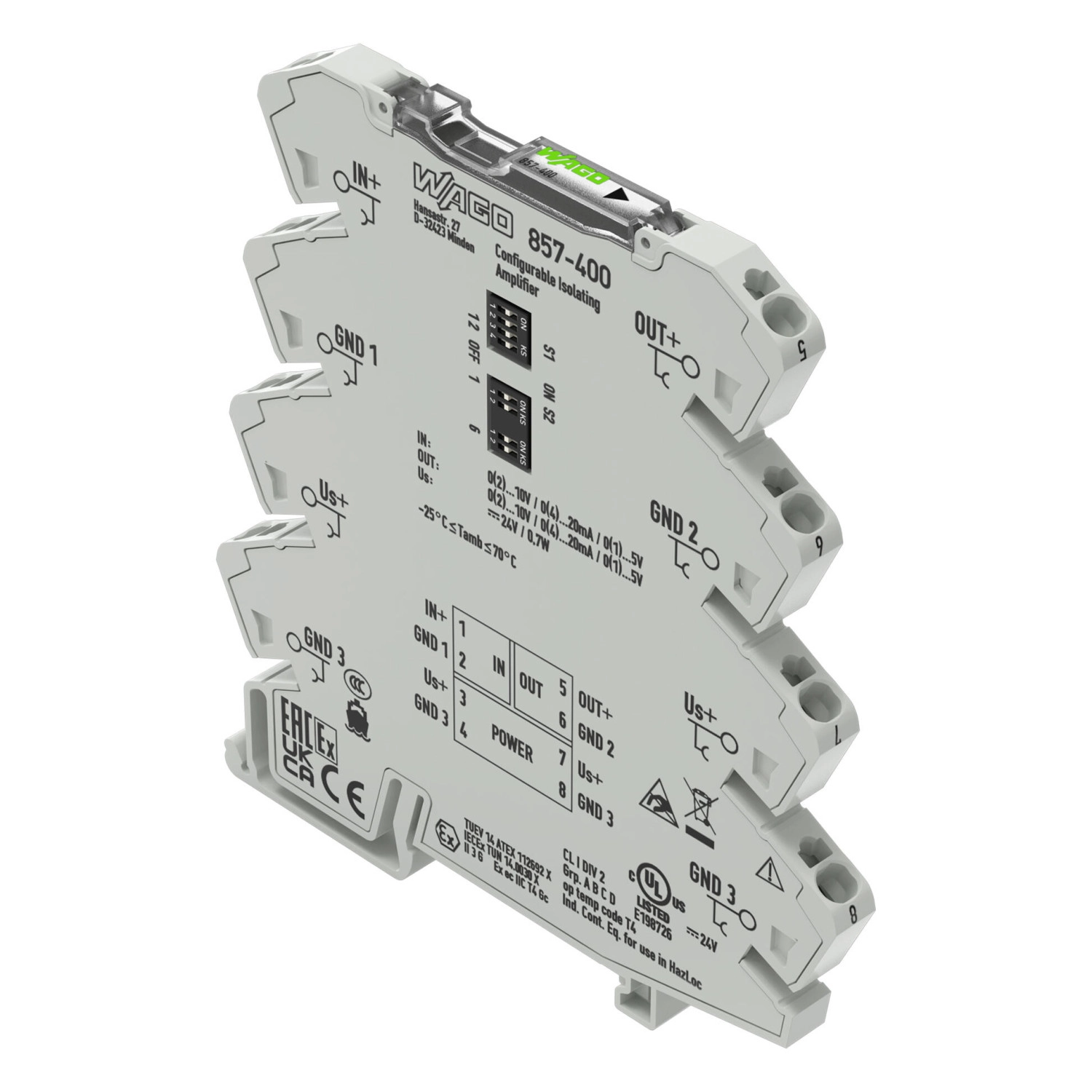

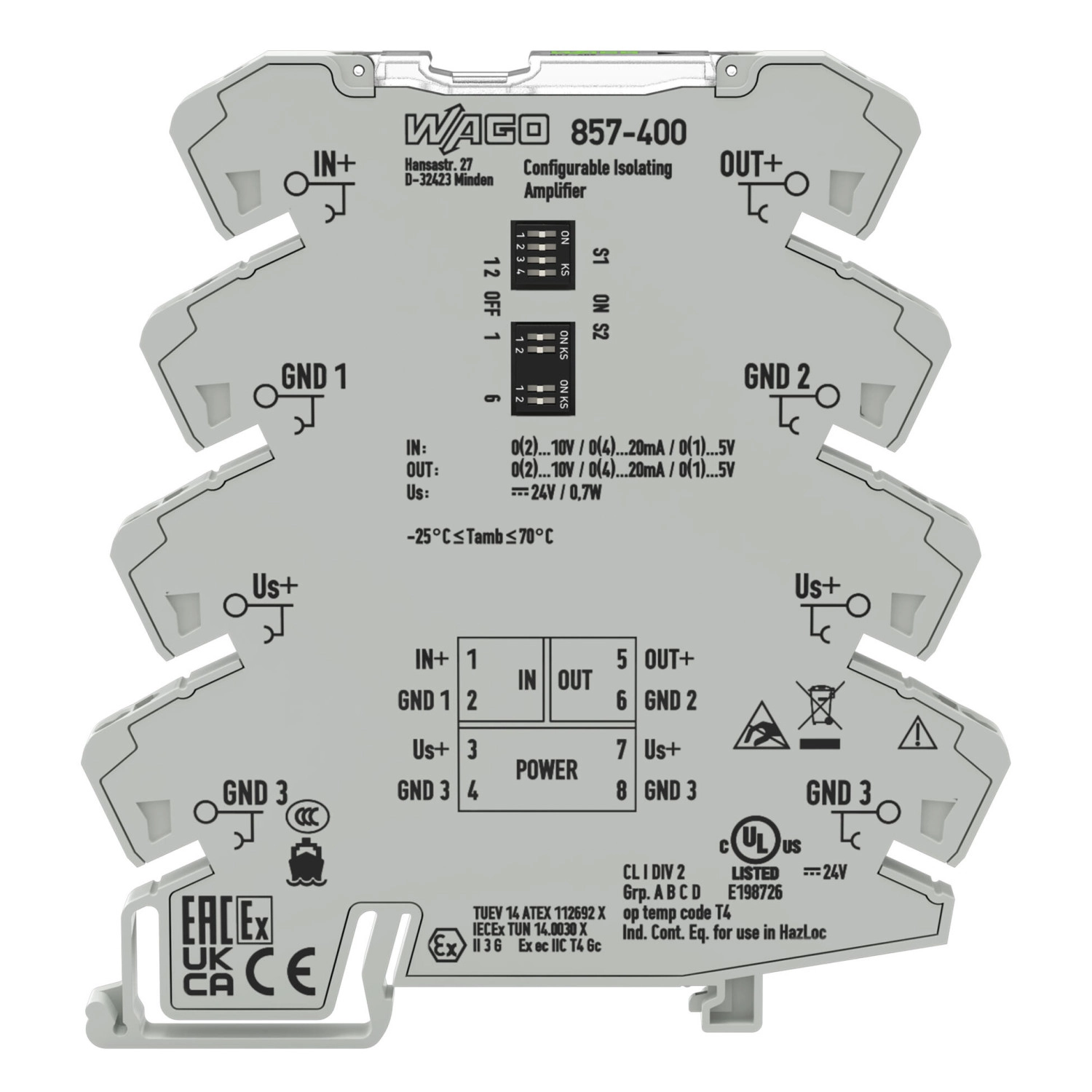

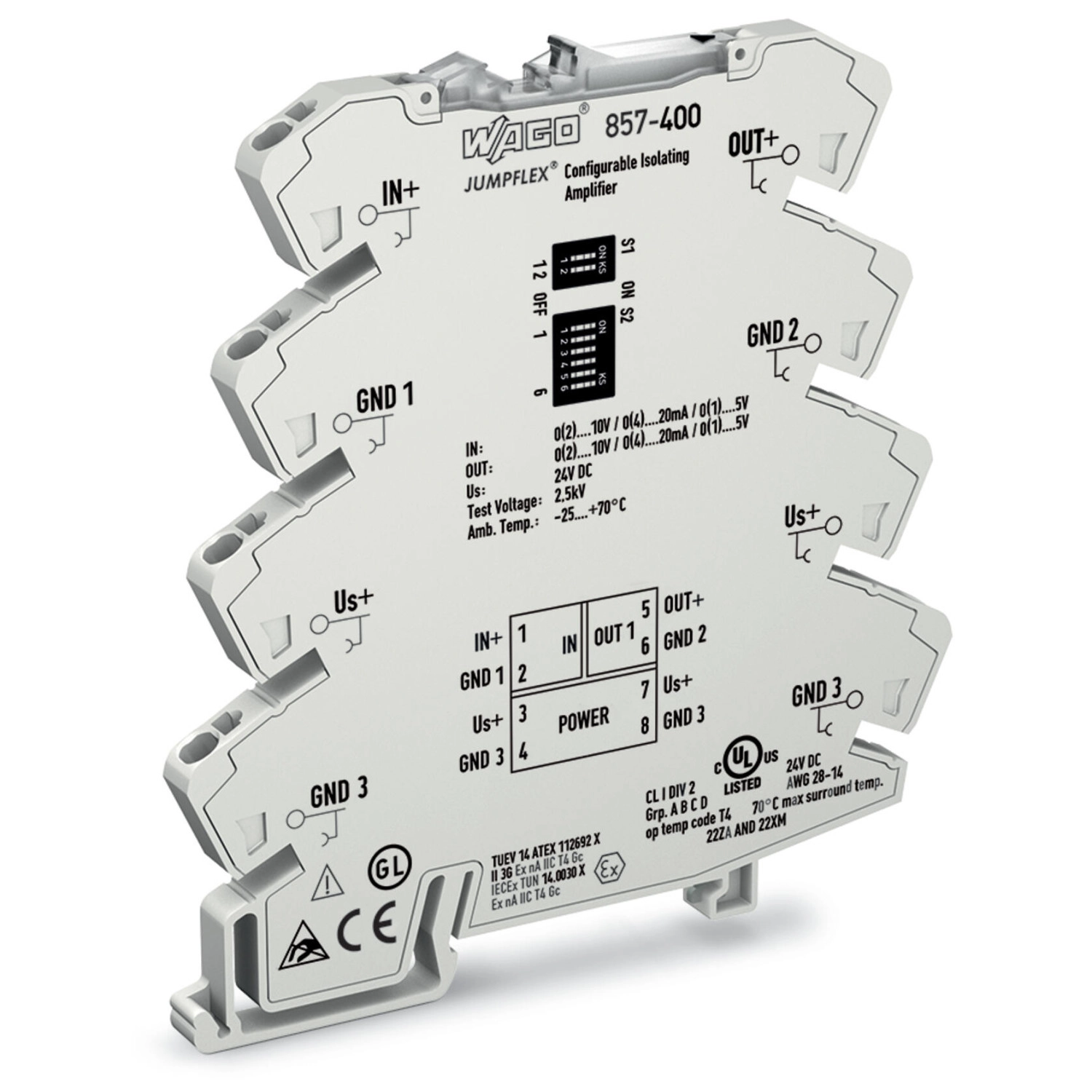

Wago 857-400 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, kimeneti offsetkorrekció, DIP-kapcsolós konfigurálás, 24 V DC, 6 mm széles, 2,5 mm²
RRP:112 325 Ft
101 638 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
90 636 Ft
nettó 71 367 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Tulajdonságok: Ez a konfigurálható jelátalakító átalakítja, felerősíti, megszűri és elektromosan leválasztja a szabványos analóg jeleket. Jellemzők: Null-/végpont beállítással a teljes mérési tartományra vonatkozóan Kalibrált mérési tartomány változtatása Kapcsolható frekvenciakorlát Biztonságos, háromutas leválasztás 2,5 kV-os vizsgálófeszültséggel az EN 61140 szerint
A Wago 857-400 konfigurálható analóg jelátalakító áram- és feszültségjelek átalakítására, erősítésére és szűrésére. A nulla- és végpont beállítható. Szélessége 6 mm, tápellátása 24 V DC; DIN35-sínre szerelhető.
Villamos, csatlakozási és környezeti adatok
| Konfigurációs lehetőségek | DIP-kapcsoló; potenciométer |
|---|---|
| Bemeneti jel típusa | Feszültség; áramerősség |
| Bemeneti jel (feszültség) | 0–5 V; 1–5 V; 0–10 V; 2–10 V; kalibrált, átkapcsolható. |
| Bemeneti áramjel | 0–20 mA; 4–20 mA; kalibrált, átkapcsolható. |
| Árambemenet ellenállása | ≤ 50 Ω |
| Bemeneti ellenállás (feszültség bemenet) | ≥ 100 kΩ |
| Bemeneti áram (max.) | 50 mA |
| Bemeneti feszültség (max.) | 30 V |
| Nulla- és végpont beállítási tartománya | ± 3 % a felső mérési tartományban |
| Kimeneti jel típusa | Áramerősség; feszültség |
| Kimeneti jel (feszültség) | 0–5 V; 1–5 V; 0–10 V; 2–10 V. Szállításkor kalibrált, átkapcsolható tartományok. |
| Kimeneti jel (áram) | 0–20 mA; 4–20 mA; 0–10 mA; 2–10 mA. Szállításkor kalibrált, átkapcsolható tartományok. |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Frekvencia korlátozás | 100 Hz / 5 kHz (DIP kapcsolóval konfigurálható) |
| Jellemző lépcsőválaszidő | 3,5 ms (100 Hz) 100 µs (5 kHz) |
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
| Átviteli hiba (max.) | ≤ 0,2 % a felső mérési tartományban |
| Átviteli hiba zavarhatás alatt | ≤ 15 % a felső tartományértékhez képest |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
| Tápegység típusa | 24 V DC, (SELV) |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Alapbeállítású áramfelvétel | ≤ 30 mA |
| Legnagyobb áramfelvétel | ≤40 mA; Iout=20 mA, terhelési impedancia 600 Ω, Us=16,8 V |
| Méretezési feszültség | 300 V |
| Védelmi osztály | IP20 |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Szigetelés típusa (szomszédos eszközhöz) | Megerősített szigetelés (biztonsági szigetelés) |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,489 MJ |
| Tömeg | 43 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 25 K. |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC-zavarállóság | EN 61000-6-2 |
| EMC-zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | EN 61010-1 DNV UL 508 |

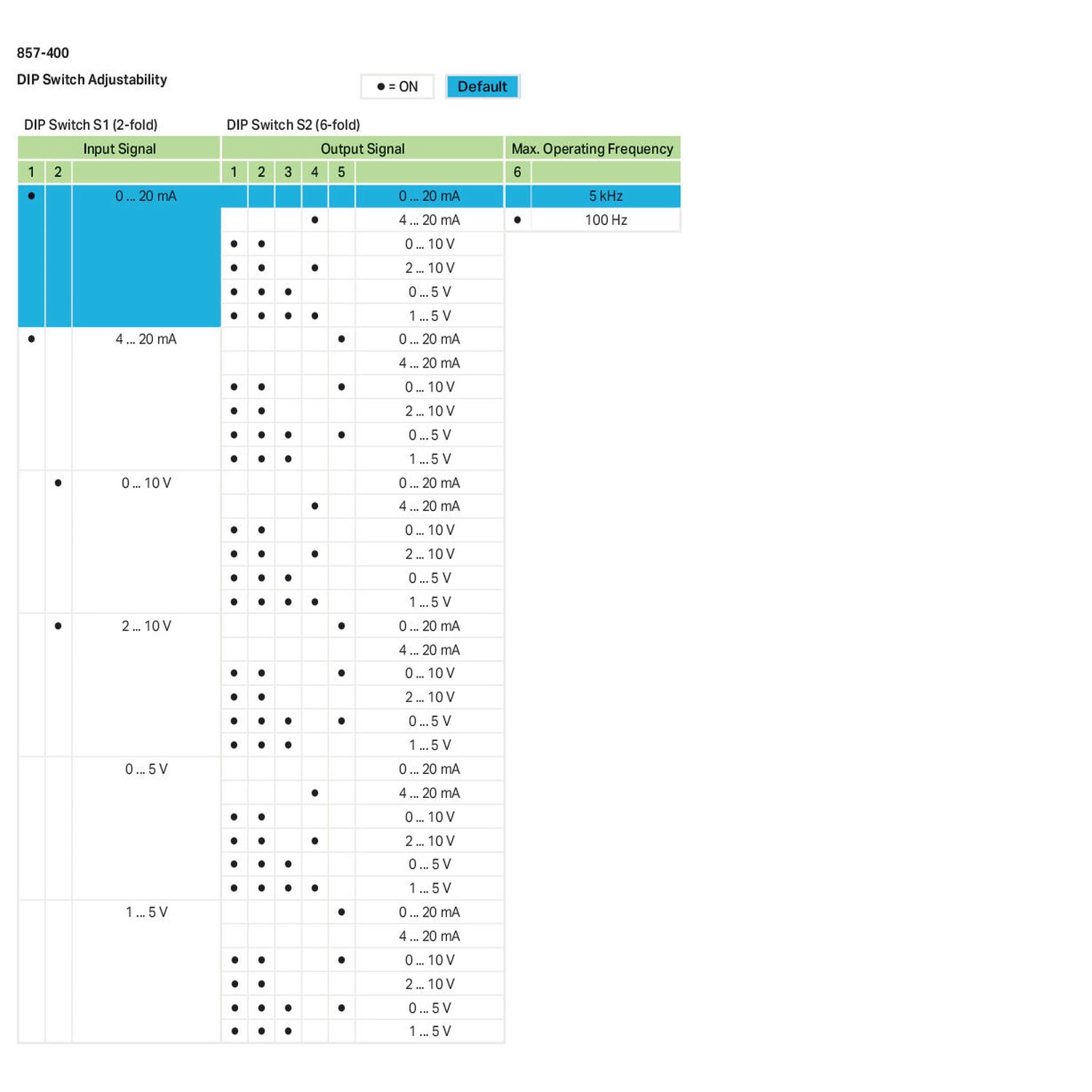

DIP-kapcsolók beállítási táblázatai
| Bemenet 0–20 mA → kimenet 0–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: nincs. |
|---|---|
| Bemenet 0–20 mA → kimenet 4–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–20 mA → kimenet 0–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–20 mA → kimenet 2–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–20 mA → kimenet 0–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–20 mA → kimenet 1–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 4–20 mA → kimenet 0–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: 5. |
| Bemenet 4–20 mA → kimenet 4–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: nincs. |
| Bemenet 4–20 mA → kimenet 0–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 4–20 mA → kimenet 2–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 4–20 mA → kimenet 0–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 4–20 mA → kimenet 1–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–10 V → kimenet 0–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: nincs. |
| Bemenet 0–10 V → kimenet 4–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–10 V → kimenet 0–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–10 V → kimenet 2–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–10 V → kimenet 0–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–10 V → kimenet 1–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 2–10 V → kimenet 0–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: 5. |
| Bemenet 2–10 V → kimenet 4–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: nincs. |
| Bemenet 2–10 V → kimenet 0–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 2–10 V → kimenet 2–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 2–10 V → kimenet 0–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 2–10 V → kimenet 1–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–5 V → kimenet 0–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: nincs. |
| Bemenet 0–5 V → kimenet 4–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–5 V → kimenet 0–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–5 V → kimenet 2–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–5 V → kimenet 0–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–5 V → kimenet 1–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 1–5 V → kimenet 0–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: 5. |
| Bemenet 1–5 V → kimenet 4–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: nincs. |
| Bemenet 1–5 V → kimenet 0–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 1–5 V → kimenet 2–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 1–5 V → kimenet 0–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 1–5 V → kimenet 1–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3. |
| S2.6 frekvenciaválasztás | OFF: 5 kHz; ON: 100 Hz. |
| Gyári DIP-beállítás | Bemenet 0–20 mA, kimenet 0–20 mA, 5 kHz; S1.1 ON, S1.2 és S2.1–S2.6 OFF. |

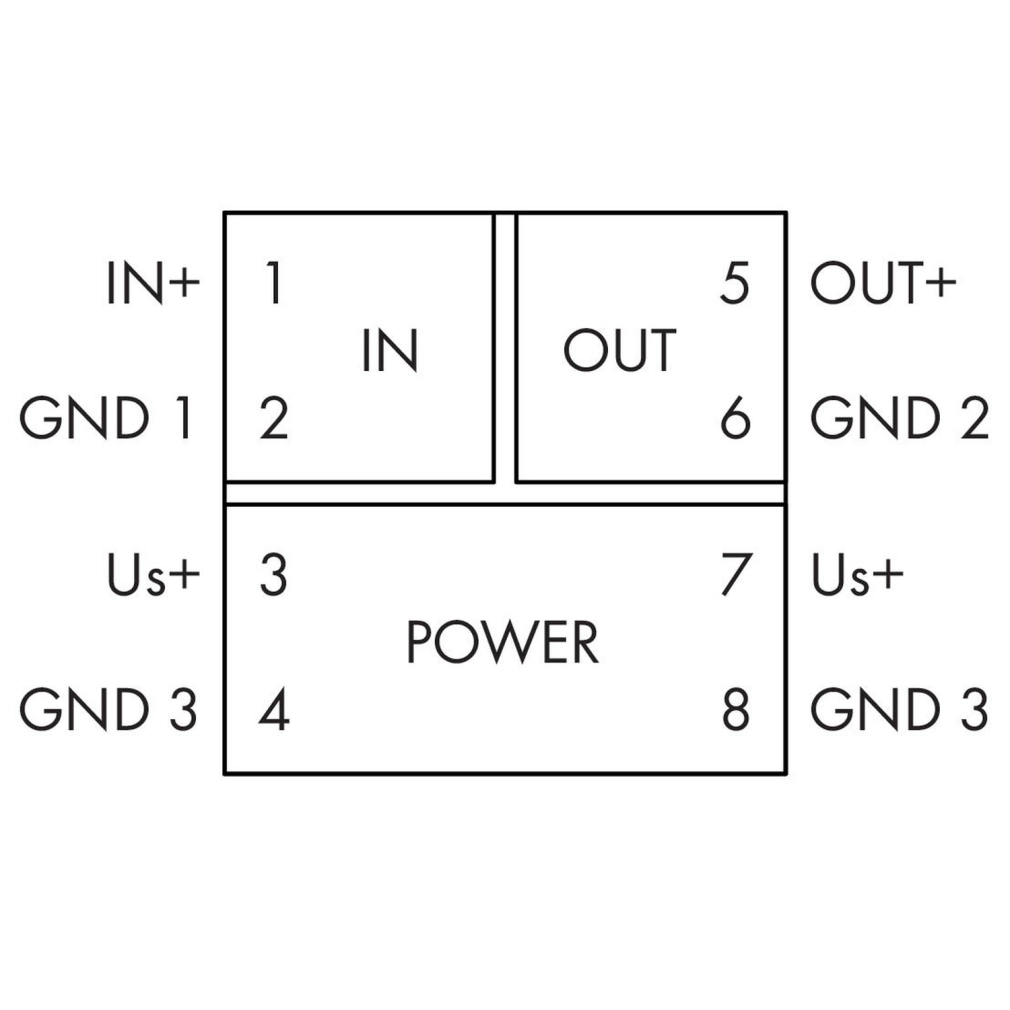

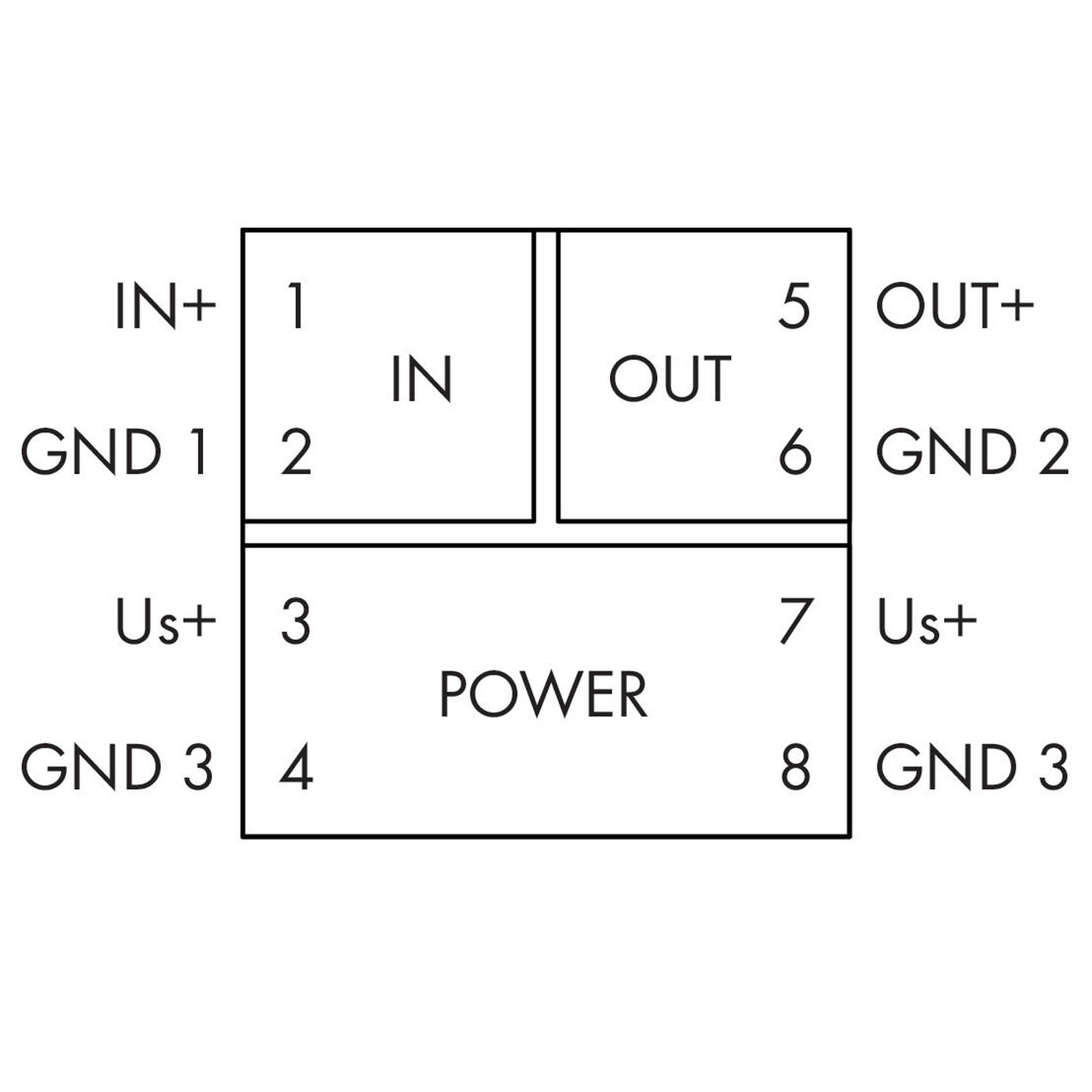

Kapocskiosztás és rajzi feltételek
| Bemenet | 1: IN+; 2: GND1 |
|---|---|
| Analóg kimenet | 5: OUT+; 6: GND2 |
| Táp és belső közösítés | 3/7: Us+; 4/8: GND3. A belsőleg közösített 3/4 és 7/8 csoportok között legfeljebb 1 A vezethető. |
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|---|
| Veszélyes aktív feszültség | A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől. |
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL, általános környezet | UL508; E175199 Sec.4 |
| BV, hajózás | Acélhajók osztályozási szabályai; 40179_C0 |
| DNV, hajózás | DNV-CG-0339, Aug.2021; TAA00001D1 |
| PRS, hajózás | TE/1098/880590/23 |
| ATEX | EN60079-0; TUEV14ATEX112692X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN60079-0; WAGO22UKEX004X |
| UL, veszélyes környezet | ANSI/ISA12.12.01; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |

Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH-jelöltlistás anyagok | dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 7(c)-I |
| SCIP-bejelentés (Ausztria) | 61dc3753-5e53-4bb5-9a50-f5aa17855efd |
| SCIP-bejelentés (Belgium) | c0cac427-821b-4fee-853d-e625623f7640 |
| SCIP-bejelentés (Bulgária) | b870ee7e-96a6-4693-a71e-ca604ee0becd |
| SCIP-bejelentés (Csehország) | e7e38323-7816-4bca-823d-3b7279f03a44 |
| SCIP-bejelentés (Dánia) | 6601305f-f71c-49d0-b0a8-1bb00e9b10a9 |
| SCIP-bejelentés (Finnország) | f0f87a08-b417-4804-bef3-c3544e6ec13a |
| SCIP-bejelentés (Franciaország) | 7fece020-0230-4fff-8cee-bf52a792d4d6 |
| SCIP-bejelentés (Németország) | 197024b5-9ab4-47ce-ad91-4e9856e8eff0 |
| SCIP-bejelentés (Magyarország) | 32b8cc06-78ff-4b21-86dd-dbc709b88954 |
| SCIP-bejelentés (Olaszország) | 1a3b35dc-ce7d-420c-9c23-318120ddc4e0 |
| SCIP-bejelentés (Hollandia) | b772c60e-9cbe-49e9-8f7d-522704ecfa81 |
| SCIP-bejelentés (Lengyelország) | dd653e15-62aa-4136-bfb4-6c245822ff06 |
| SCIP-bejelentés (Románia) | 7347c6f8-21e0-4fd4-ab8f-e32d7983d5cc |
| SCIP-bejelentés (Svédország) | dd90bd68-e44b-432d-98d3-fe7c80da2930 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
6 mm; a DIN35-sínre szerelhető kivitel helyigényét a teljes mérettáblázattal együtt ellenőrizd.
Milyen a csatlakozástechnikája?
Push-in CAGE CLAMP; a megengedett vezetékfajta és keresztmetszet külön táblázati feltétel.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-400
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
36,8 g/db
Cikkszám
4045454471293
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-400 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, kimeneti offsetkorrekció, DIP-kapcsolós konfigurálás, 24 V DC, 6 mm széles, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-400 |
| GTIN / EAN | 4045454471293 |
| Terméktípus | Konfigurálható analóg jelátalakító |
Villamos, csatlakozási és környezeti adatok
| Konfigurációs lehetőségek | DIP-kapcsoló; potenciométer |
|---|---|
| Bemeneti jel típusa | Feszültség; áramerősség |
| Bemeneti jel (feszültség) | 0–5 V; 1–5 V; 0–10 V; 2–10 V; kalibrált, átkapcsolható. |
| Bemeneti áramjel | 0–20 mA; 4–20 mA; kalibrált, átkapcsolható. |
| Árambemenet ellenállása | ≤ 50 Ω |
| Bemeneti ellenállás (feszültség bemenet) | ≥ 100 kΩ |
| Bemeneti áram (max.) | 50 mA |
| Bemeneti feszültség (max.) | 30 V |
| Nulla- és végpont beállítási tartománya | ± 3 % a felső mérési tartományban |
| Kimeneti jel típusa | Áramerősség; feszültség |
| Kimeneti jel (feszültség) | 0–5 V; 1–5 V; 0–10 V; 2–10 V. Szállításkor kalibrált, átkapcsolható tartományok. |
| Kimeneti jel (áram) | 0–20 mA; 4–20 mA; 0–10 mA; 2–10 mA. Szállításkor kalibrált, átkapcsolható tartományok. |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Frekvencia korlátozás | 100 Hz / 5 kHz (DIP kapcsolóval konfigurálható) |
| Jellemző lépcsőválaszidő | 3,5 ms (100 Hz) 100 µs (5 kHz) |
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
| Átviteli hiba (max.) | ≤ 0,2 % a felső mérési tartományban |
| Átviteli hiba zavarhatás alatt | ≤ 15 % a felső tartományértékhez képest |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
| Tápegység típusa | 24 V DC, (SELV) |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Alapbeállítású áramfelvétel | ≤ 30 mA |
| Legnagyobb áramfelvétel | ≤40 mA; Iout=20 mA, terhelési impedancia 600 Ω, Us=16,8 V |
| Méretezési feszültség | 300 V |
| Védelmi osztály | IP20 |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Szigetelés típusa (szomszédos eszközhöz) | Megerősített szigetelés (biztonsági szigetelés) |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,489 MJ |
| Tömeg | 43 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 25 K. |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC-zavarállóság | EN 61000-6-2 |
| EMC-zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | EN 61010-1 DNV UL 508 |
DIP-kapcsolók beállítási táblázatai
| Bemenet 0–20 mA → kimenet 0–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: nincs. |
|---|---|
| Bemenet 0–20 mA → kimenet 4–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–20 mA → kimenet 0–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–20 mA → kimenet 2–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–20 mA → kimenet 0–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–20 mA → kimenet 1–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 4–20 mA → kimenet 0–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: 5. |
| Bemenet 4–20 mA → kimenet 4–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: nincs. |
| Bemenet 4–20 mA → kimenet 0–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 4–20 mA → kimenet 2–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 4–20 mA → kimenet 0–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 4–20 mA → kimenet 1–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–10 V → kimenet 0–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: nincs. |
| Bemenet 0–10 V → kimenet 4–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–10 V → kimenet 0–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–10 V → kimenet 2–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–10 V → kimenet 0–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–10 V → kimenet 1–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 2–10 V → kimenet 0–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: 5. |
| Bemenet 2–10 V → kimenet 4–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: nincs. |
| Bemenet 2–10 V → kimenet 0–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 2–10 V → kimenet 2–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 2–10 V → kimenet 0–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 2–10 V → kimenet 1–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–5 V → kimenet 0–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: nincs. |
| Bemenet 0–5 V → kimenet 4–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–5 V → kimenet 0–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–5 V → kimenet 2–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–5 V → kimenet 0–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–5 V → kimenet 1–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 1–5 V → kimenet 0–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: 5. |
| Bemenet 1–5 V → kimenet 4–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: nincs. |
| Bemenet 1–5 V → kimenet 0–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 1–5 V → kimenet 2–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 1–5 V → kimenet 0–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 1–5 V → kimenet 1–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3. |
| S2.6 frekvenciaválasztás | OFF: 5 kHz; ON: 100 Hz. |
| Gyári DIP-beállítás | Bemenet 0–20 mA, kimenet 0–20 mA, 5 kHz; S1.1 ON, S1.2 és S2.1–S2.6 OFF. |
Kapocskiosztás és rajzi feltételek
| Bemenet | 1: IN+; 2: GND1 |
|---|---|
| Analóg kimenet | 5: OUT+; 6: GND2 |
| Táp és belső közösítés | 3/7: Us+; 4/8: GND3. A belsőleg közösített 3/4 és 7/8 csoportok között legfeljebb 1 A vezethető. |
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|---|
| Veszélyes aktív feszültség | A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől. |
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL, általános környezet | UL508; E175199 Sec.4 |
| BV, hajózás | Acélhajók osztályozási szabályai; 40179_C0 |
| DNV, hajózás | DNV-CG-0339, Aug.2021; TAA00001D1 |
| PRS, hajózás | TE/1098/880590/23 |
| ATEX | EN60079-0; TUEV14ATEX112692X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN60079-0; WAGO22UKEX004X |
| UL, veszélyes környezet | ANSI/ISA12.12.01; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090300 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121008 |
|---|---|
| eCl@ss 10.0 | 27-21-01-20 |
| eCl@ss 9.0 | 27-21-01-20 |
| ETIM 9.0 | EC002653 |
| ETIM 10.0 | EC002653 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH-jelöltlistás anyagok | dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 7(c)-I |
| SCIP-bejelentés (Ausztria) | 61dc3753-5e53-4bb5-9a50-f5aa17855efd |
| SCIP-bejelentés (Belgium) | c0cac427-821b-4fee-853d-e625623f7640 |
| SCIP-bejelentés (Bulgária) | b870ee7e-96a6-4693-a71e-ca604ee0becd |
| SCIP-bejelentés (Csehország) | e7e38323-7816-4bca-823d-3b7279f03a44 |
| SCIP-bejelentés (Dánia) | 6601305f-f71c-49d0-b0a8-1bb00e9b10a9 |
| SCIP-bejelentés (Finnország) | f0f87a08-b417-4804-bef3-c3544e6ec13a |
| SCIP-bejelentés (Franciaország) | 7fece020-0230-4fff-8cee-bf52a792d4d6 |
| SCIP-bejelentés (Németország) | 197024b5-9ab4-47ce-ad91-4e9856e8eff0 |
| SCIP-bejelentés (Magyarország) | 32b8cc06-78ff-4b21-86dd-dbc709b88954 |
| SCIP-bejelentés (Olaszország) | 1a3b35dc-ce7d-420c-9c23-318120ddc4e0 |
| SCIP-bejelentés (Hollandia) | b772c60e-9cbe-49e9-8f7d-522704ecfa81 |
| SCIP-bejelentés (Lengyelország) | dd653e15-62aa-4136-bfb4-6c245822ff06 |
| SCIP-bejelentés (Románia) | 7347c6f8-21e0-4fd4-ab8f-e32d7983d5cc |
| SCIP-bejelentés (Svédország) | dd90bd68-e44b-432d-98d3-fe7c80da2930 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.07.20. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-400 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, kimeneti offsetkorrekció, DIP-kapcsolós konfigurálás, 24 V DC, 6 mm széles, 2,5 mm² használati útmutató
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|---|
| Veszélyes aktív feszültség | A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől. |
Kapocskiosztás
| Bemenet | 1: IN+; 2: GND1 |
|---|---|
| Analóg kimenet | 5: OUT+; 6: GND2 |
| Táp és belső közösítés | 3/7: Us+; 4/8: GND3. A belsőleg közösített 3/4 és 7/8 csoportok között legfeljebb 1 A vezethető. |
Konfigurálási módok
A DIP-kapcsolók a be- és kimeneti jeltartomány konfigurálására szolgálnak. A kiválasztott jelhez tartozó kapocskiosztást és a megengedett terhelési impedanciát együtt vedd figyelembe.
Áthidalás
Az azonos készülékforma egy sorban történő áthidalást tesz lehetővé. Az áthidaló a megfelelő áthidalási pontba kerül.
DIP-kapcsolók beállításai
Az ON a bekapcsolt állást jelöli; az adott sorban fel nem sorolt kapcsolók OFF állásban vannak. A beállítást a megengedett bemeneti és kimeneti tartományok szerint válaszd ki.
| Bemenet 0–20 mA → kimenet 0–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: nincs. |
|---|---|
| Bemenet 0–20 mA → kimenet 4–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–20 mA → kimenet 0–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–20 mA → kimenet 2–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–20 mA → kimenet 0–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–20 mA → kimenet 1–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 4–20 mA → kimenet 0–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: 5. |
| Bemenet 4–20 mA → kimenet 4–20 mA | S1 ON: 1; S2.1–S2.5 közül ON: nincs. |
| Bemenet 4–20 mA → kimenet 0–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 4–20 mA → kimenet 2–10 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 4–20 mA → kimenet 0–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 4–20 mA → kimenet 1–5 V | S1 ON: 1; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–10 V → kimenet 0–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: nincs. |
| Bemenet 0–10 V → kimenet 4–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–10 V → kimenet 0–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–10 V → kimenet 2–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–10 V → kimenet 0–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–10 V → kimenet 1–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 2–10 V → kimenet 0–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: 5. |
| Bemenet 2–10 V → kimenet 4–20 mA | S1 ON: 2; S2.1–S2.5 közül ON: nincs. |
| Bemenet 2–10 V → kimenet 0–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 2–10 V → kimenet 2–10 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 2–10 V → kimenet 0–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 2–10 V → kimenet 1–5 V | S1 ON: 2; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–5 V → kimenet 0–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: nincs. |
| Bemenet 0–5 V → kimenet 4–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: 4. |
| Bemenet 0–5 V → kimenet 0–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 0–5 V → kimenet 2–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 4. |
| Bemenet 0–5 V → kimenet 0–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3. |
| Bemenet 0–5 V → kimenet 1–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3, 4. |
| Bemenet 1–5 V → kimenet 0–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: 5. |
| Bemenet 1–5 V → kimenet 4–20 mA | S1 ON: nincs; S2.1–S2.5 közül ON: nincs. |
| Bemenet 1–5 V → kimenet 0–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 5. |
| Bemenet 1–5 V → kimenet 2–10 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2. |
| Bemenet 1–5 V → kimenet 0–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3, 5. |
| Bemenet 1–5 V → kimenet 1–5 V | S1 ON: nincs; S2.1–S2.5 közül ON: 1, 2, 3. |
| S2.6 frekvenciaválasztás | OFF: 5 kHz; ON: 100 Hz. |
| Gyári DIP-beállítás | Bemenet 0–20 mA, kimenet 0–20 mA, 5 kHz; S1.1 ON, S1.2 és S2.1–S2.6 OFF. |
