Wago 857-401 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, digitális kapcsolási kimenet, számítógépes konfiguráció, 24 V DC, 6 mm széles, 2,5 mm²

Márka: Wago

Gyártó neve: WAGO HUNGÁRIA Kft.

Egyedi rendelésre

1 / 4 fotó

Wago 857-401 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, digitális kapcsolási kimenet, számítógépes konfiguráció, 24 V DC, 6 mm széles, 2,5 mm²

Name: Wago 857-401 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, digitális kapcsolási kimenet, számítógépes konfiguráció, 24 V DC, 6 mm széles, 2,5 mm²
Brand: Wago
SKU: 4045454828509
Price: 157285 HUF
Availability: InStock

RRP:158 874 Ft

157 285 Ft

TOP ÁR

Egyedi rendelésre

Kosárérték alapú kedvezmények

Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

Legjobb elérhető ár 136 989 Ft nettó 107 865 Ft

bruttó kosárérték	nettó ár	bruttó ár
200 000 Ft felett	119 737 Ft	152 066 Ft
500 000 Ft felett	114 714 Ft	145 687 Ft
1 000 000 Ft felett	107 865 Ft	136 989 Ft

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

Ismerd meg a teljes termékcsaládot !

Wago 857-400 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, kimeneti offsetkorrekció, DIP-kapcsolós konfigurálás, 24 V DC, 6 mm széles, 2,5 mm²

101 638 Ft

👀Nézd meg ezeket a kategóriákat is !

Wago

Fotoelektromos érzékelő

Jelátalakító, interfészmodul és tartozék

Tulajdonságok: Ez a konfigurálható jelátalakító átalakítja, felerősíti, megszűri és elektromosan leválasztja a szabványos analóg jeleket. Jellemzők: Számítógépes konfigurációs interfész Digitális kapcsolási kimenet Kalibrált mérési tartomány változtatása Szabványos egypólusú/kétpólusú analóg jelek a bemenetnél Az analóg jel határértékeit a kimeneti rész értékeihez igazítja Biztonságos, háromutas leválasztás 2,5 kV-os vizsgálófeszültséggel az EN 61140 szerint

A Wago 857-401 konfigurálható analóg jelátalakító áram- és feszültségjelek átalakítására, erősítésére és szűrésére. Külön digitális kapcsolási kimenettel is rendelkezik. Szélessége 6 mm, tápellátása 24 V DC; DIN35-sínre szerelhető.

Villamos, csatlakozási és környezeti adatok

Konfigurációs lehetőségek	DIP-kapcsoló; WAGO interfészkonfiguráló szoftver
Bemeneti jel típusa	Egyenfeszültség; egyenáram
Bemeneti jel (feszültség)	±10 V; 0–30 V
Bemeneti áramjel	±20 mA
Árambemenet ellenállása	≤ 200 Ω
Bemeneti ellenállás (feszültség bemenet)	≥ 100 kΩ
Bemeneti áram (max.)	22 mA
Bemeneti feszültség (max.)	31 V
Mérési tartomány (min.)	1 V
Mérési tartomány (áram) (min.)	2 mA
Kimeneti jel típusa	Áramerősség; feszültség
Kimeneti jel (feszültség)	0–5 V; 1–5 V; 0–10 V; 2–10 V
Kimeneti jel (áram)	0–20 mA; 4–20 mA; 0–10 mA; 2–10 mA
Terhelési impedancia (feszültség kimenet)	≥ 2 kΩ
Terhelési impedancia (áram kimenet)	≤ 550 Ω
Kapcsolási feszültség (DO) (max.)	Alkalmazott tápfeszültség
Folyamatos áramterhelés (DO) (max.)	100 mA (nincs belső korlátozás)
Kapcsolási küszöbértékek száma (DO)	2 (állítható)
Jellemző lépcsőválaszidő	8 ms
Átviteli hiba (ált.)	≤ 0,1 % a felső mérési tartományban
Hőmérsékleti együttható	≤ 0,01 % /K
Tápegység típusa	24 V DC, (SELV)
Névleges tápfeszültség US	24 V DC
Tápfeszültség tartomány	±30 %
Áramfelvétel névleges tápfeszültség mellett	≤40 mA + IDO
Méretezési feszültség	300 V
Védelmi osztály	IP20
Vizsgáló feszültség (bemenet/kimenet/tápellátás)	2,5 kV AC; 50 Hz; 1 min
Túlfeszültség kategória	II
Szennyezettségi fok	2
Szigetelés típusa (szomszédos eszközhöz)	Megerősített szigetelés (biztonsági szigetelés)
Csatlakozástechnika	Push-in CAGE CLAMP®
Tömör vezeték	0,08 … 2,5 mm² / 28 … 14 AWG
Finom elemi szálas vezeték	0,34 … 2,5 mm² / 22 … 14 AWG
Csupaszolási hossz	9 … 10 mm / 0,35 … 0,39 inch

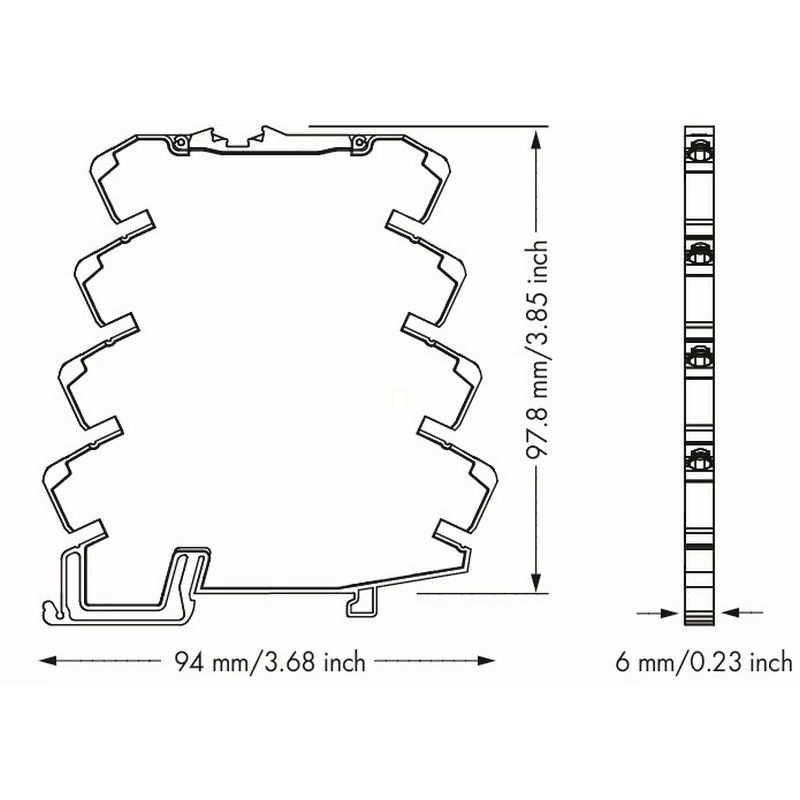

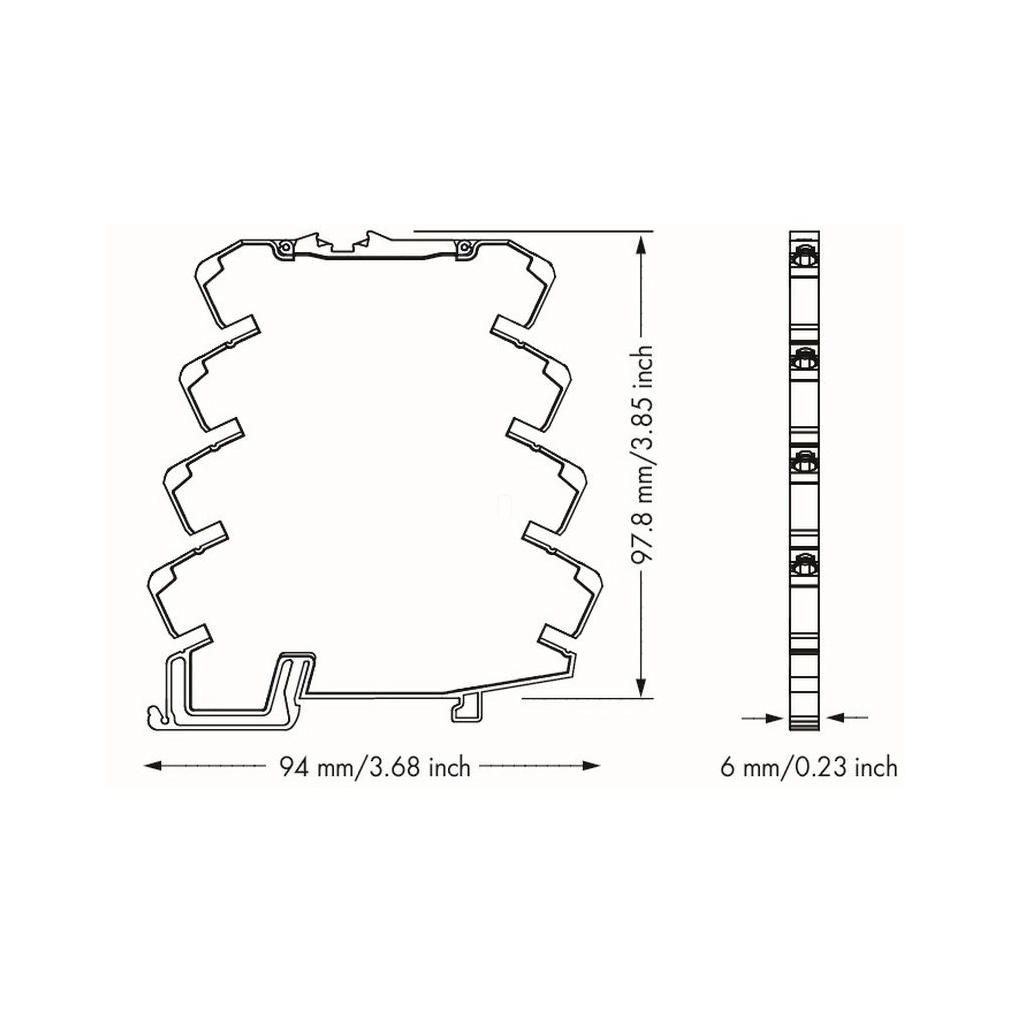

Szélesség	6 mm / 0,236 inch
Magasság	94 mm / 3,701 inch
Mélység a DIN kalapsín felső részétől	97,8 mm / 3,85 inch
Rögzítés típusa	DIN 35 kalapsín
Szigetelőanyag	Poliamid (PA66)
UL94 szerinti gyúlékonysági osztály	V0
Tűzterhelés	0,536 MJ
Tömeg	37 g
Környezeti hőmérséklet (működés közben)	-25 … +70 °C (önálló elrendezés; -25 … +60 °C (tömbös elrendezés))
Környezeti hőmérséklet (tárolási)	-40 … +85 °C
A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint	Legalább a környezeti hőmérséklet + 10 K.
Relatív páratartalom	5 … 95 % (nincs kondenzáció)
Működési magasság (max.)	2000 m
Megfelelőségi jelölés	CE
EMC-zavarállóság	EN 61000-6-2; EN 61326-1; EN 50121-3-2
EMC-zavarkibocsátás	EN 61326-1
Szabványok/előírások	DNV EN 50121-3-2 EN 61000-6-4 EN 61010-2-201 EN 61373

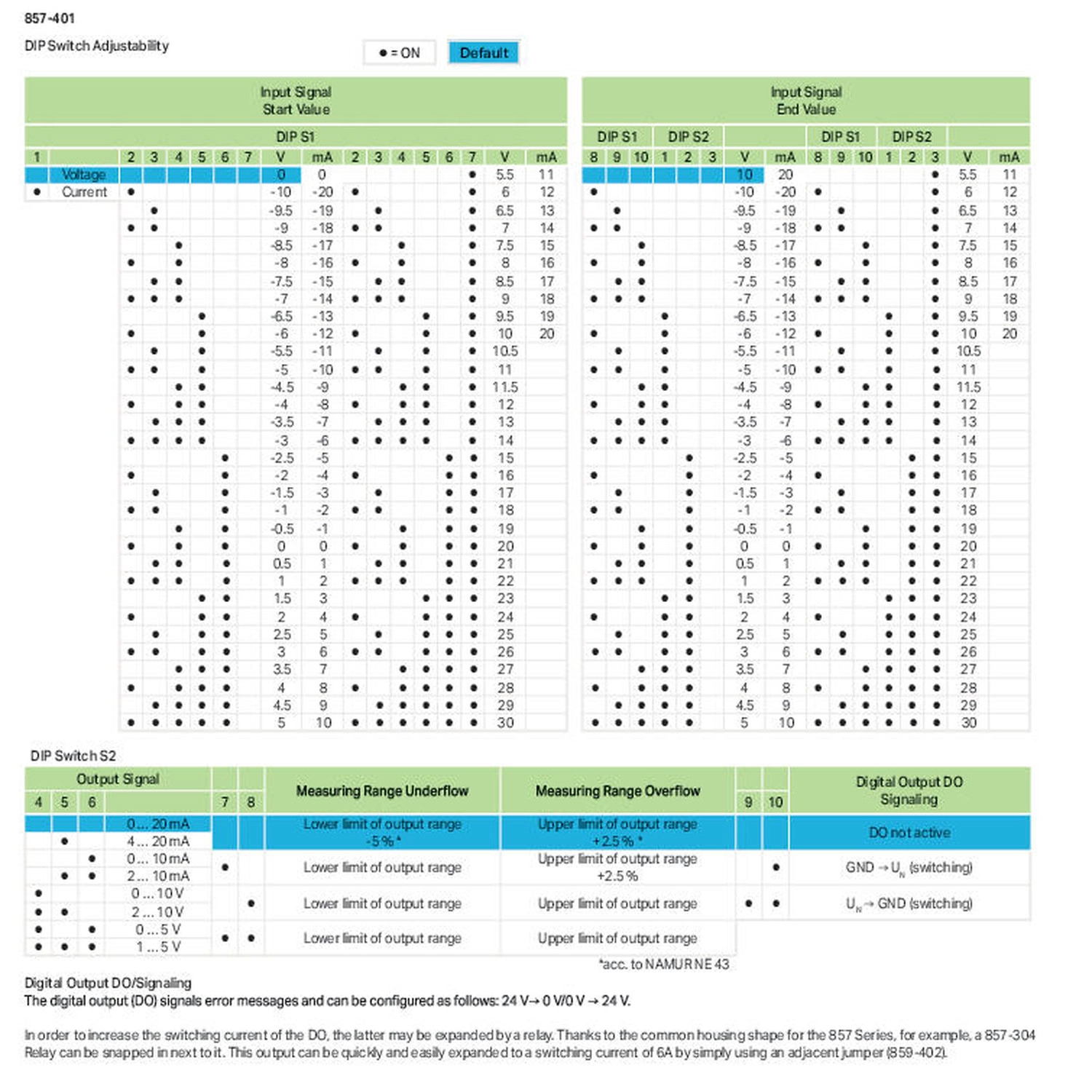

DIP-kapcsolók beállítási táblázatai

S1.1, jeltípus	OFF: feszültség; ON: áram.
Gyári kezdő- és végérték	Minden értékválasztó kapcsoló OFF: kezdőérték 0 V / 0 mA, végérték 10 V / 20 mA.
Értékválasztás -10 V / -20 mA	Kezdőérték: S1.2–S1.7 közül ON: 2; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8.
Értékválasztás -9,5 V / -19 mA	Kezdőérték: S1.2–S1.7 közül ON: 3; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9.
Értékválasztás -9 V / -18 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9.
Értékválasztás -8,5 V / -17 mA	Kezdőérték: S1.2–S1.7 közül ON: 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10.
Értékválasztás -8 V / -16 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10.
Értékválasztás -7,5 V / -15 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10.
Értékválasztás -7 V / -14 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10.
Értékválasztás -6,5 V / -13 mA	Kezdőérték: S1.2–S1.7 közül ON: 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1.
Értékválasztás -6 V / -12 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1.
Értékválasztás -5,5 V / -11 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1.
Értékválasztás -5 V / -10 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1.
Értékválasztás -4,5 V / -9 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1.
Értékválasztás -4 V / -8 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1.
Értékválasztás -3,5 V / -7 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1.
Értékválasztás -3 V / -6 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1.
Értékválasztás -2,5 V / -5 mA	Kezdőérték: S1.2–S1.7 közül ON: 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.2.
Értékválasztás -2 V / -4 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.2.
Értékválasztás -1,5 V / -3 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.2.
Értékválasztás -1 V / -2 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.2.
Értékválasztás -0,5 V / -1 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.2.
Értékválasztás 0 V / 0 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.2.
Értékválasztás 0,5 V / 1 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.2.
Értékválasztás 1 V / 2 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.2.
Értékválasztás 1,5 V / 3 mA	Kezdőérték: S1.2–S1.7 közül ON: 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.2.
Értékválasztás 2 V / 4 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.2.
Értékválasztás 2,5 V / 5 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.2.
Értékválasztás 3 V / 6 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.2.
Értékválasztás 3,5 V / 7 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.2.
Értékválasztás 4 V / 8 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.2.
Értékválasztás 4,5 V / 9 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.2.
Értékválasztás 5 V / 10 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.2.
Értékválasztás 5,5 V / 11 mA	Kezdőérték: S1.2–S1.7 közül ON: 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.3.
Értékválasztás 6 V / 12 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.3.
Értékválasztás 6,5 V / 13 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.3.
Értékválasztás 7 V / 14 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.3.
Értékválasztás 7,5 V / 15 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.3.
Értékválasztás 8 V / 16 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.3.
Értékválasztás 8,5 V / 17 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.3.
Értékválasztás 9 V / 18 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.3.
Értékválasztás 9,5 V / 19 mA	Kezdőérték: S1.2–S1.7 közül ON: 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.3.
Értékválasztás 10 V / 20 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.3.
Értékválasztás 10,5 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.3.
Értékválasztás 11 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.3.
Értékválasztás 11,5 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.3.
Értékválasztás 12 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.3.
Értékválasztás 13 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.3.
Értékválasztás 14 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.3.
Értékválasztás 15 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.2, S2.3.
Értékválasztás 16 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.2, S2.3.
Értékválasztás 17 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.2, S2.3.
Értékválasztás 18 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.2, S2.3.
Értékválasztás 19 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.2, S2.3.
Értékválasztás 20 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.2, S2.3.
Értékválasztás 21 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.2, S2.3.
Értékválasztás 22 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.2, S2.3.
Értékválasztás 23 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.2, S2.3.
Értékválasztás 24 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.2, S2.3.
Értékválasztás 25 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.2, S2.3.
Értékválasztás 26 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.2, S2.3.
Értékválasztás 27 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.2, S2.3.
Értékválasztás 28 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.2, S2.3.
Értékválasztás 29 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.2, S2.3.
Értékválasztás 30 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3.
Kimenet 0–20 mA	S2.4–S2.6 közül ON: nincs.
Kimenet 0–10 V	S2.4–S2.6 közül ON: 4.
Kimenet 4–20 mA	S2.4–S2.6 közül ON: 5.
Kimenet 2–10 V	S2.4–S2.6 közül ON: 4, 5.
Kimenet 0–10 mA	S2.4–S2.6 közül ON: 6.
Kimenet 0–5 V	S2.4–S2.6 közül ON: 4, 6.
Kimenet 2–10 mA	S2.4–S2.6 közül ON: 5, 6.
Kimenet 1–5 V	S2.4–S2.6 közül ON: 4, 5, 6.
Alul-/túlcsordulás, S2.7/S2.8 ON: nincs	alsó határ −5% / felső határ +2,5%. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 7	alsó határ / felső határ +2,5%. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 8	alsó határ / felső határ. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 7, 8	alsó határ / felső határ. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Digitális jelzés, S2.9/S2.10	OFF/OFF: DO inaktív; OFF/ON: GND → UN; ON/ON: UN → GND. A hibajelzés iránya 24 V → 0 V vagy 0 V → 24 V lehet.
Digitális kimenet relés bővítése	A 857-304 relé a 859-402 szomszédos áthidalóval csatlakoztatható; a relé kapcsolási árama 6 A. Ez nem növeli a DO saját, belső korlátozás nélküli 100 mA-es határát.

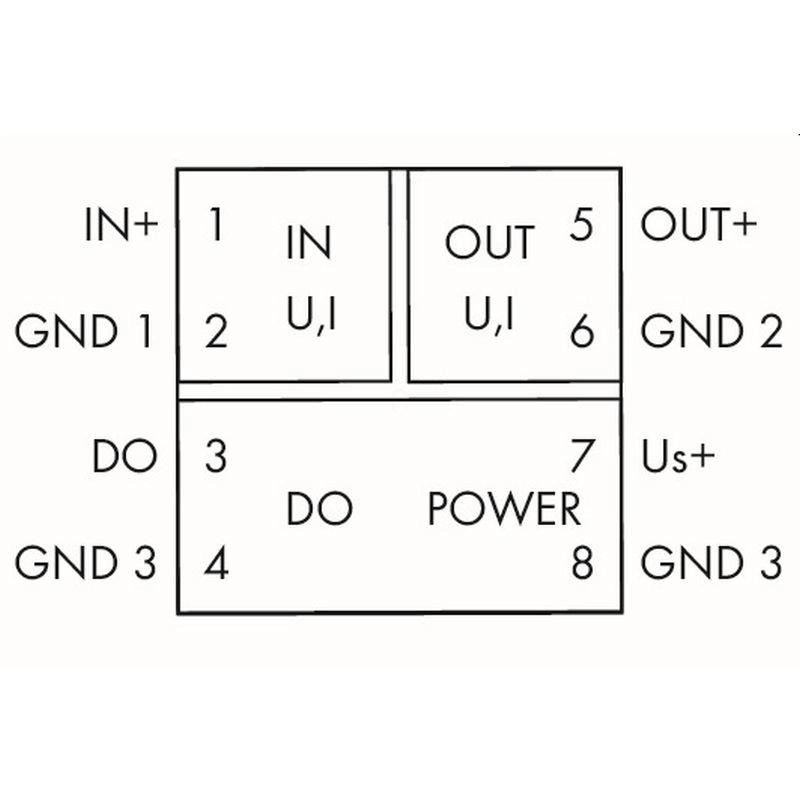

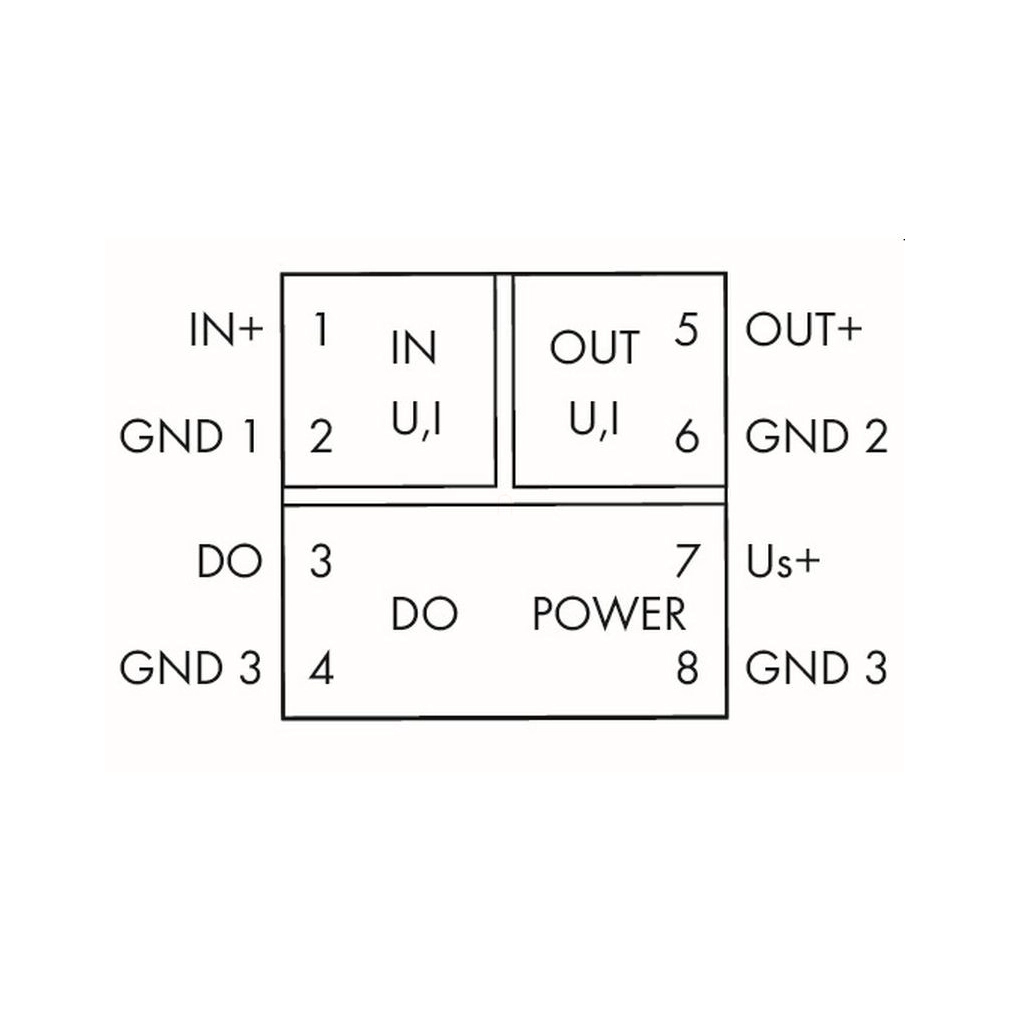

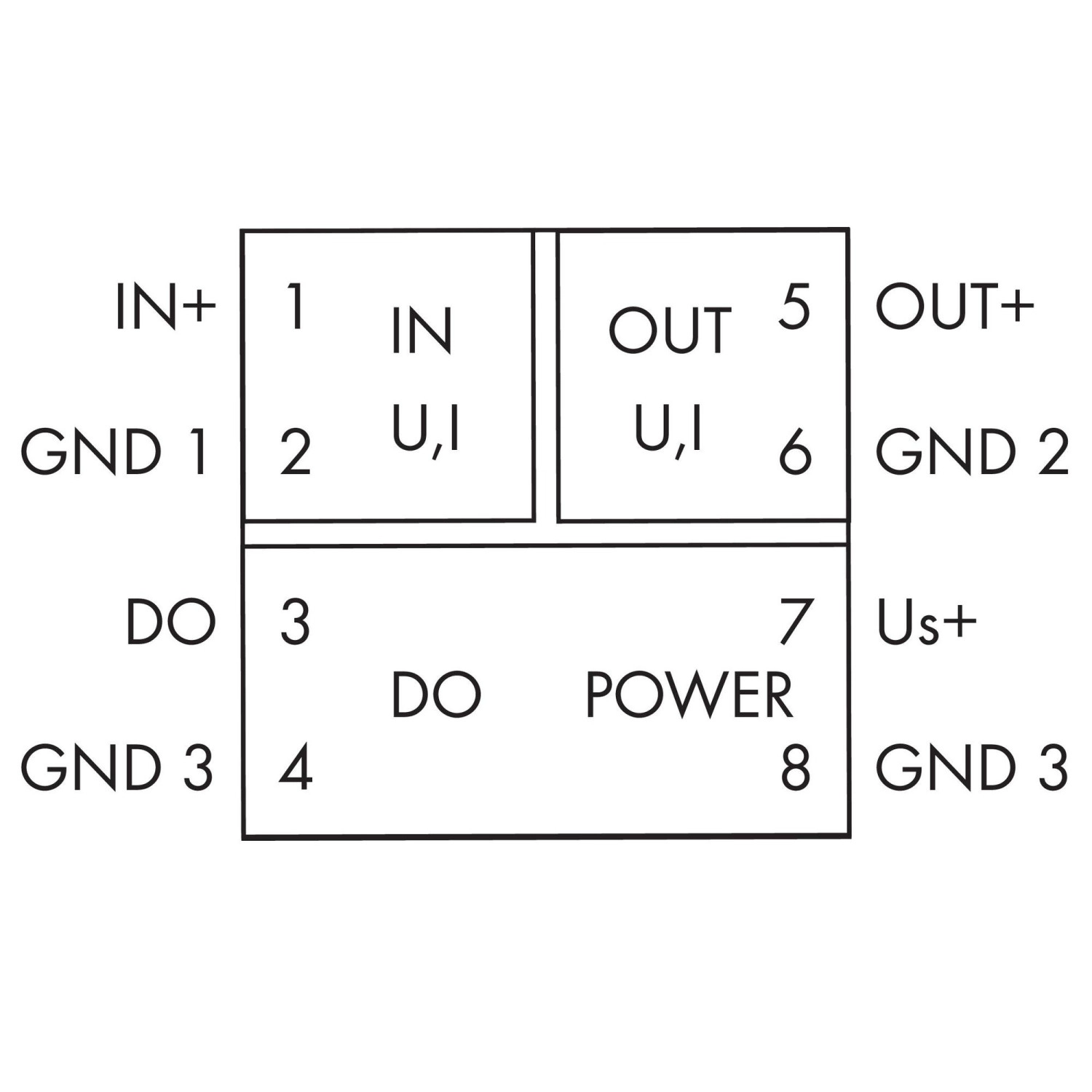

Kapocskiosztás és rajzi feltételek

Bemenet	1: IN+; 2: GND1
Analóg kimenet	5: OUT+; 6: GND2
Digitális kimenet	3: DO; referencia a GND3
Táp és belső közösítés	7: Us+; 4/8: GND3, belsőleg közösítve; a 4-es és 8-as kapocs között legfeljebb 1 A.

Alkalmazási feltételek

Analóg jelkábelezés	Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is.
Veszélyes aktív feszültség	A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől.
Lakókörnyezeti használat	Csak az EN61000-6-3 szerinti lakókörnyezeti követelményeket teljesítő tápegységgel megengedett.

Tanúsítványok és nyilatkozatok

EAC, GZO Almaty Standart	TP TC020/2011; EAC CoC03081
EU megfelelőségi nyilatkozat	WAGO GmbH & Co. KG
UK megfelelőségi nyilatkozat	WAGO GmbH & Co. KG
UL, általános környezet	UL508; E175199 Sec.4
Vasúti gyártói nyilatkozat	MFD for Railway; WAGO GmbH & Co. KG
DNV, hajózás	DNV-CG-0339, Aug.2021; TAA00001D1
UL, veszélyes környezet	ANSI/ISA12.12.01; E198726

Opcionális kiegészítők

281-482	Áthidaló; 2irányú; szigetelt; szürke
859-410/000-006	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék
859-410/000-005	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros
859-410/000-029	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga
859-410	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke
859-402/000-006	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék
859-402/000-005	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros
859-402/000-029	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga
859-402	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke
859-403/000-006	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék
859-403/000-005	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros
859-403/000-029	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga
859-403	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke
859-404/000-006	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék
859-404/000-005	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros
859-404/000-029	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga
859-404	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke
859-405/000-006	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék
859-405/000-005	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros
859-405/000-029	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga
859-405	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke
859-406/000-006	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék
859-406/000-005	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros
859-406/000-029	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga
859-406	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke
859-407/000-006	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék
859-407/000-005	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros
859-407/000-029	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga
859-407	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke
859-408/000-006	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék
859-408/000-005	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros
859-408/000-029	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga
859-408	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke
859-409/000-006	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék
859-409/000-005	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros
859-409/000-029	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga
859-409	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke
249-117	Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-197	Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116	Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-720	Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű
857-980	Interfészadapter; 16 pólusú; analóg
2009-115	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
793-5501	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
793-502	WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-566	WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-503	WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-504	WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-505	WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-506	WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-501	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
2009-110	Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér
750-923/000-001	Konfigurációs kábel; USB-csatlakozó; Hossz 5 m
750-923	Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m
857-304	Relémodul; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Sárga állapot-visszajelző; Modulszélesség: 6 mm; szürke
857-979	Táp- és átkötőmodul
787-2852	Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram

Környezeti megfelelőség

CAS-számok	1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7; 80-05-7
REACH-jelöltlistás anyagok	2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid
RoHS-megfelelőség	Megfelel, mentességgel
RoHS-mentességek	6(c); 7(a); 7(c)-I; 7(c)-II
SCIP-bejelentés (Ausztria)	aff0c6db-2e8d-40df-bb25-c0857553add0
SCIP-bejelentés (Belgium)	e213ff0d-2609-4996-8776-552c3940adb5
SCIP-bejelentés (Bulgária)	fda52b6c-252d-4865-8b7b-006d61ae0362
SCIP-bejelentés (Csehország)	9e6dc05b-8858-42d0-8506-d974c363c8eb
SCIP-bejelentés (Dánia)	9c7f385a-1237-4d96-b43d-39905b245808
SCIP-bejelentés (Finnország)	00ecaf4e-bf48-46a7-bd9f-4304f62b07de
SCIP-bejelentés (Franciaország)	84768d73-a171-4ad6-b0bf-c06e4790b135
SCIP-bejelentés (Németország)	ff05be1c-f993-4d8d-87f4-089b262c2e93
SCIP-bejelentés (Magyarország)	b6abe888-47d6-44d8-beb7-2bb65ab6ef95
SCIP-bejelentés (Olaszország)	38b69325-eb5e-4b88-aa3f-bf9c997c1044
SCIP-bejelentés (Hollandia)	02d3ec9a-5098-4436-ac58-bc00c2e94d3a
SCIP-bejelentés (Lengyelország)	eb1f3c08-d52f-4472-9c0d-af6649be66e7
SCIP-bejelentés (Románia)	009dc6d9-a76a-43d2-9b7b-afcfef2a2776
SCIP-bejelentés (Svédország)	3d18b596-90fd-4b86-b283-23e0a76d6d35

A WAGO röviden

Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.

Gyakori kérdések

Mekkora a szélessége?

6 mm; a DIN35-sínre szerelhető kivitel helyigényét a teljes mérettáblázattal együtt ellenőrizd.

Milyen a csatlakozástechnikája?

Push-in CAGE CLAMP; a megengedett vezetékfajta és keresztmetszet külön táblázati feltétel.

Fontos tájékoztatás a termékleírásról

Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok

Márka

Wago

Gyártó neve

WAGO HUNGÁRIA Kft.

Gyártói kód

857-401

Gyártó címe

Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet

Gyártó elérhetősége

info.hu@wago.com

Gyártói adatlap

Wago 857-401 datasheet

Magyar nyelvű adatlap

Wago 857-401 adatlap

Tömeg

37,04 g/db

Cikkszám

4045454828509

Vélemények (0)

Vásárlói vélemények

termék értékelése

Hasonló ajánlataink

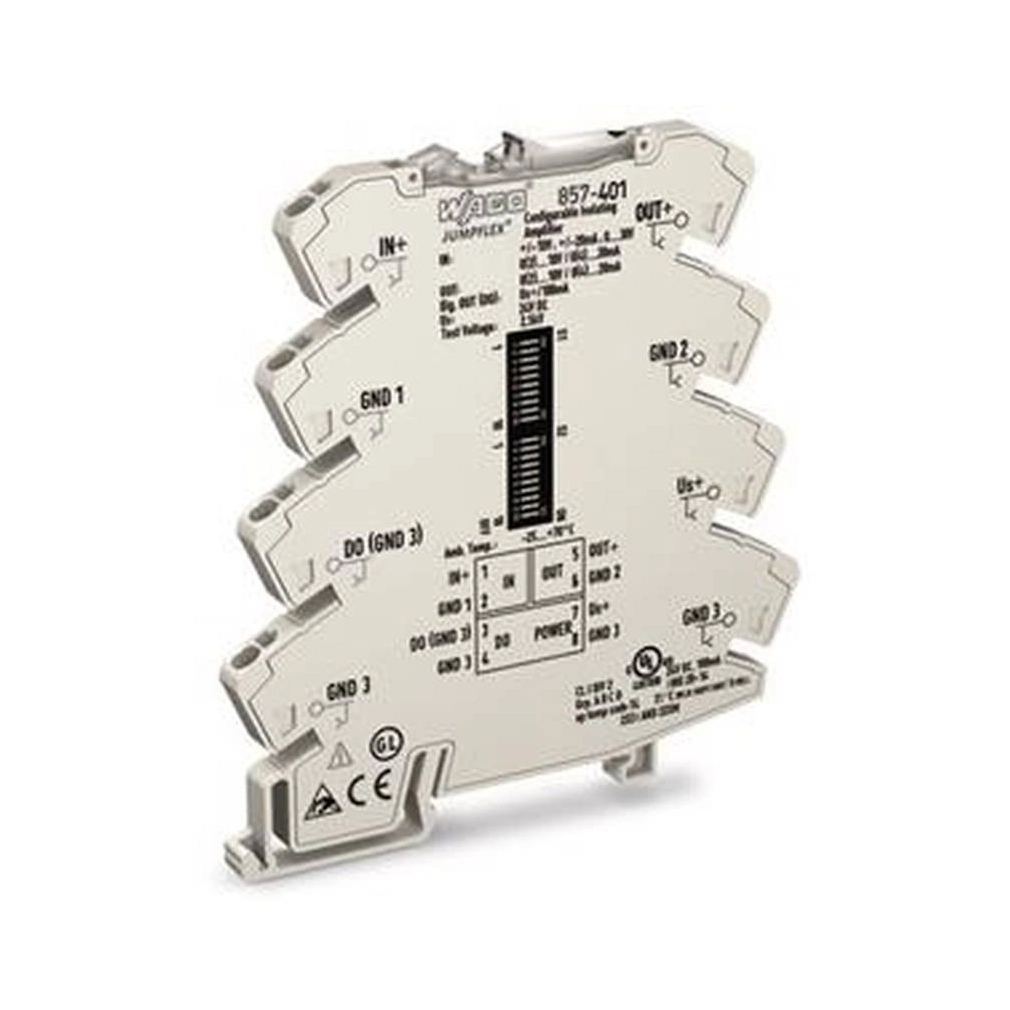

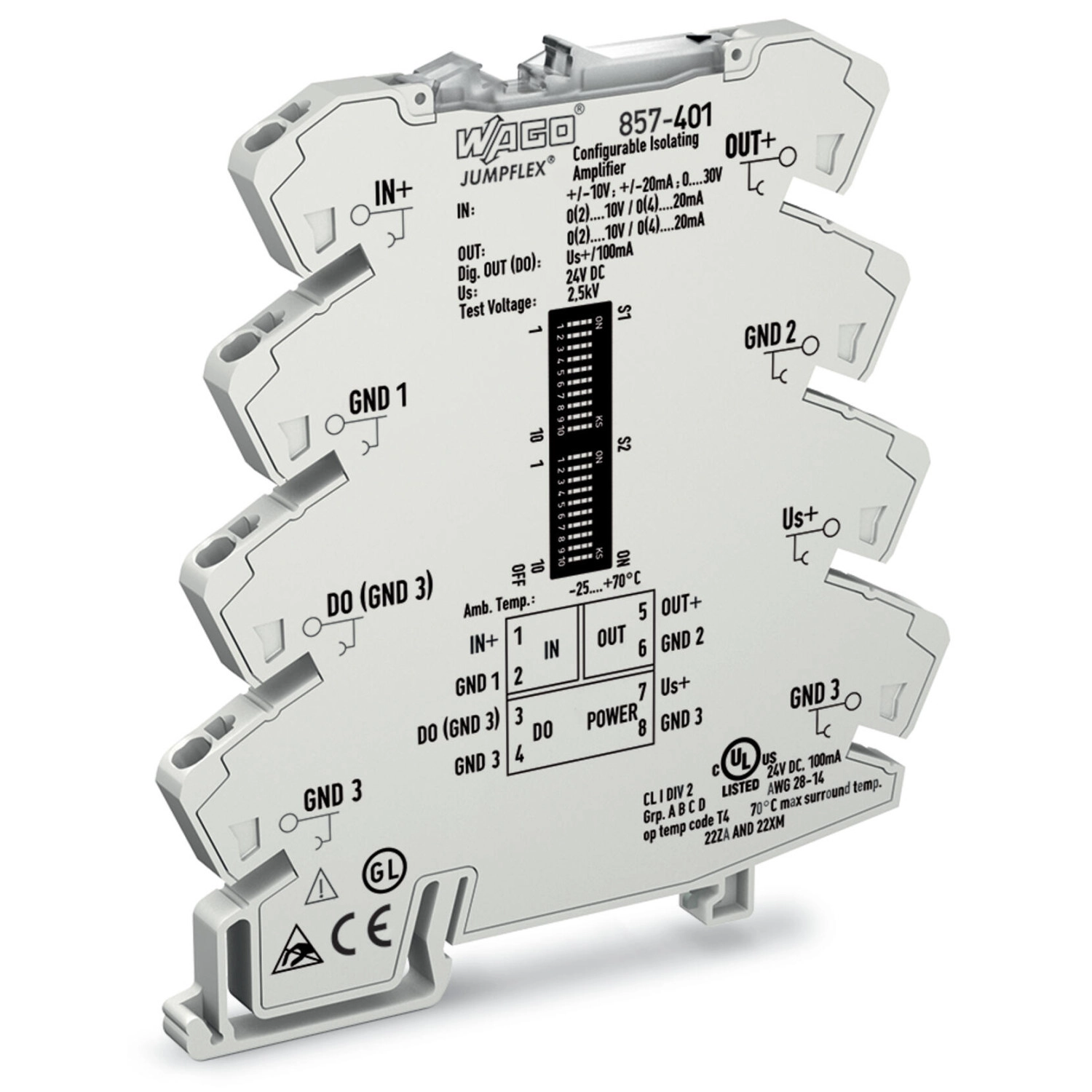

Wago 857-401 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, digitális kapcsolási kimenet, számítógépes konfiguráció, 24 V DC, 6 mm széles, 2,5 mm² műszaki adatok

Azonosítás

Gyártó	Wago
Cikkszám	857-401
GTIN / EAN	4045454828509
Terméktípus	Konfigurálható analóg jelátalakító

Villamos, csatlakozási és környezeti adatok

Konfigurációs lehetőségek	DIP-kapcsoló; WAGO interfészkonfiguráló szoftver
Bemeneti jel típusa	Egyenfeszültség; egyenáram
Bemeneti jel (feszültség)	±10 V; 0–30 V
Bemeneti áramjel	±20 mA
Árambemenet ellenállása	≤ 200 Ω
Bemeneti ellenállás (feszültség bemenet)	≥ 100 kΩ
Bemeneti áram (max.)	22 mA
Bemeneti feszültség (max.)	31 V
Mérési tartomány (min.)	1 V
Mérési tartomány (áram) (min.)	2 mA
Kimeneti jel típusa	Áramerősség; feszültség
Kimeneti jel (feszültség)	0–5 V; 1–5 V; 0–10 V; 2–10 V
Kimeneti jel (áram)	0–20 mA; 4–20 mA; 0–10 mA; 2–10 mA
Terhelési impedancia (feszültség kimenet)	≥ 2 kΩ
Terhelési impedancia (áram kimenet)	≤ 550 Ω
Kapcsolási feszültség (DO) (max.)	Alkalmazott tápfeszültség
Folyamatos áramterhelés (DO) (max.)	100 mA (nincs belső korlátozás)
Kapcsolási küszöbértékek száma (DO)	2 (állítható)
Jellemző lépcsőválaszidő	8 ms
Átviteli hiba (ált.)	≤ 0,1 % a felső mérési tartományban
Hőmérsékleti együttható	≤ 0,01 % /K
Tápegység típusa	24 V DC, (SELV)
Névleges tápfeszültség US	24 V DC
Tápfeszültség tartomány	±30 %
Áramfelvétel névleges tápfeszültség mellett	≤40 mA + IDO
Méretezési feszültség	300 V
Védelmi osztály	IP20
Vizsgáló feszültség (bemenet/kimenet/tápellátás)	2,5 kV AC; 50 Hz; 1 min
Túlfeszültség kategória	II
Szennyezettségi fok	2
Szigetelés típusa (szomszédos eszközhöz)	Megerősített szigetelés (biztonsági szigetelés)
Csatlakozástechnika	Push-in CAGE CLAMP®
Tömör vezeték	0,08 … 2,5 mm² / 28 … 14 AWG
Finom elemi szálas vezeték	0,34 … 2,5 mm² / 22 … 14 AWG
Csupaszolási hossz	9 … 10 mm / 0,35 … 0,39 inch
Szélesség	6 mm / 0,236 inch
Magasság	94 mm / 3,701 inch
Mélység a DIN kalapsín felső részétől	97,8 mm / 3,85 inch
Rögzítés típusa	DIN 35 kalapsín
Szigetelőanyag	Poliamid (PA66)
UL94 szerinti gyúlékonysági osztály	V0
Tűzterhelés	0,536 MJ
Tömeg	37 g
Környezeti hőmérséklet (működés közben)	-25 … +70 °C (önálló elrendezés; -25 … +60 °C (tömbös elrendezés))
Környezeti hőmérséklet (tárolási)	-40 … +85 °C
A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint	Legalább a környezeti hőmérséklet + 10 K.
Relatív páratartalom	5 … 95 % (nincs kondenzáció)
Működési magasság (max.)	2000 m
Megfelelőségi jelölés	CE
EMC-zavarállóság	EN 61000-6-2; EN 61326-1; EN 50121-3-2
EMC-zavarkibocsátás	EN 61326-1
Szabványok/előírások	DNV EN 50121-3-2 EN 61000-6-4 EN 61010-2-201 EN 61373

DIP-kapcsolók beállítási táblázatai

S1.1, jeltípus	OFF: feszültség; ON: áram.
Gyári kezdő- és végérték	Minden értékválasztó kapcsoló OFF: kezdőérték 0 V / 0 mA, végérték 10 V / 20 mA.
Értékválasztás -10 V / -20 mA	Kezdőérték: S1.2–S1.7 közül ON: 2; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8.
Értékválasztás -9,5 V / -19 mA	Kezdőérték: S1.2–S1.7 közül ON: 3; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9.
Értékválasztás -9 V / -18 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9.
Értékválasztás -8,5 V / -17 mA	Kezdőérték: S1.2–S1.7 közül ON: 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10.
Értékválasztás -8 V / -16 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10.
Értékválasztás -7,5 V / -15 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10.
Értékválasztás -7 V / -14 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10.
Értékválasztás -6,5 V / -13 mA	Kezdőérték: S1.2–S1.7 közül ON: 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1.
Értékválasztás -6 V / -12 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1.
Értékválasztás -5,5 V / -11 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1.
Értékválasztás -5 V / -10 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1.
Értékválasztás -4,5 V / -9 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1.
Értékválasztás -4 V / -8 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1.
Értékválasztás -3,5 V / -7 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1.
Értékválasztás -3 V / -6 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1.
Értékválasztás -2,5 V / -5 mA	Kezdőérték: S1.2–S1.7 közül ON: 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.2.
Értékválasztás -2 V / -4 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.2.
Értékválasztás -1,5 V / -3 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.2.
Értékválasztás -1 V / -2 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.2.
Értékválasztás -0,5 V / -1 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.2.
Értékválasztás 0 V / 0 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.2.
Értékválasztás 0,5 V / 1 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.2.
Értékválasztás 1 V / 2 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.2.
Értékválasztás 1,5 V / 3 mA	Kezdőérték: S1.2–S1.7 közül ON: 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.2.
Értékválasztás 2 V / 4 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.2.
Értékválasztás 2,5 V / 5 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.2.
Értékválasztás 3 V / 6 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.2.
Értékválasztás 3,5 V / 7 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.2.
Értékválasztás 4 V / 8 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.2.
Értékválasztás 4,5 V / 9 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.2.
Értékválasztás 5 V / 10 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.2.
Értékválasztás 5,5 V / 11 mA	Kezdőérték: S1.2–S1.7 közül ON: 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.3.
Értékválasztás 6 V / 12 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.3.
Értékválasztás 6,5 V / 13 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.3.
Értékválasztás 7 V / 14 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.3.
Értékválasztás 7,5 V / 15 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.3.
Értékválasztás 8 V / 16 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.3.
Értékválasztás 8,5 V / 17 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.3.
Értékválasztás 9 V / 18 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.3.
Értékválasztás 9,5 V / 19 mA	Kezdőérték: S1.2–S1.7 közül ON: 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.3.
Értékválasztás 10 V / 20 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.3.
Értékválasztás 10,5 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.3.
Értékválasztás 11 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.3.
Értékválasztás 11,5 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.3.
Értékválasztás 12 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.3.
Értékválasztás 13 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.3.
Értékválasztás 14 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.3.
Értékválasztás 15 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.2, S2.3.
Értékválasztás 16 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.2, S2.3.
Értékválasztás 17 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.2, S2.3.
Értékválasztás 18 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.2, S2.3.
Értékválasztás 19 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.2, S2.3.
Értékválasztás 20 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.2, S2.3.
Értékválasztás 21 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.2, S2.3.
Értékválasztás 22 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.2, S2.3.
Értékválasztás 23 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.2, S2.3.
Értékválasztás 24 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.2, S2.3.
Értékválasztás 25 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.2, S2.3.
Értékválasztás 26 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.2, S2.3.
Értékválasztás 27 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.2, S2.3.
Értékválasztás 28 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.2, S2.3.
Értékválasztás 29 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.2, S2.3.
Értékválasztás 30 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3.
Kimenet 0–20 mA	S2.4–S2.6 közül ON: nincs.
Kimenet 0–10 V	S2.4–S2.6 közül ON: 4.
Kimenet 4–20 mA	S2.4–S2.6 közül ON: 5.
Kimenet 2–10 V	S2.4–S2.6 közül ON: 4, 5.
Kimenet 0–10 mA	S2.4–S2.6 közül ON: 6.
Kimenet 0–5 V	S2.4–S2.6 közül ON: 4, 6.
Kimenet 2–10 mA	S2.4–S2.6 közül ON: 5, 6.
Kimenet 1–5 V	S2.4–S2.6 közül ON: 4, 5, 6.
Alul-/túlcsordulás, S2.7/S2.8 ON: nincs	alsó határ −5% / felső határ +2,5%. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 7	alsó határ / felső határ +2,5%. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 8	alsó határ / felső határ. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 7, 8	alsó határ / felső határ. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Digitális jelzés, S2.9/S2.10	OFF/OFF: DO inaktív; OFF/ON: GND → UN; ON/ON: UN → GND. A hibajelzés iránya 24 V → 0 V vagy 0 V → 24 V lehet.
Digitális kimenet relés bővítése	A 857-304 relé a 859-402 szomszédos áthidalóval csatlakoztatható; a relé kapcsolási árama 6 A. Ez nem növeli a DO saját, belső korlátozás nélküli 100 mA-es határát.

Kapocskiosztás és rajzi feltételek

Bemenet	1: IN+; 2: GND1
Analóg kimenet	5: OUT+; 6: GND2
Digitális kimenet	3: DO; referencia a GND3
Táp és belső közösítés	7: Us+; 4/8: GND3, belsőleg közösítve; a 4-es és 8-as kapocs között legfeljebb 1 A.

Alkalmazási feltételek

Analóg jelkábelezés	Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is.
Veszélyes aktív feszültség	A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől.
Lakókörnyezeti használat	Csak az EN61000-6-3 szerinti lakókörnyezeti követelményeket teljesítő tápegységgel megengedett.

Tanúsítványok és nyilatkozatok

EAC, GZO Almaty Standart	TP TC020/2011; EAC CoC03081
EU megfelelőségi nyilatkozat	WAGO GmbH & Co. KG
UK megfelelőségi nyilatkozat	WAGO GmbH & Co. KG
UL, általános környezet	UL508; E175199 Sec.4
Vasúti gyártói nyilatkozat	MFD for Railway; WAGO GmbH & Co. KG
DNV, hajózás	DNV-CG-0339, Aug.2021; TAA00001D1
UL, veszélyes környezet	ANSI/ISA12.12.01; E198726

Opcionális kiegészítők

281-482	Áthidaló; 2irányú; szigetelt; szürke
859-410/000-006	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék
859-410/000-005	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros
859-410/000-029	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga
859-410	Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke
859-402/000-006	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék
859-402/000-005	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros
859-402/000-029	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga
859-402	Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke
859-403/000-006	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék
859-403/000-005	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros
859-403/000-029	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga
859-403	Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke
859-404/000-006	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék
859-404/000-005	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros
859-404/000-029	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga
859-404	Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke
859-405/000-006	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék
859-405/000-005	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros
859-405/000-029	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga
859-405	Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke
859-406/000-006	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék
859-406/000-005	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros
859-406/000-029	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga
859-406	Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke
859-407/000-006	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék
859-407/000-005	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros
859-407/000-029	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga
859-407	Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke
859-408/000-006	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék
859-408/000-005	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros
859-408/000-029	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga
859-408	Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke
859-409/000-006	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék
859-409/000-005	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros
859-409/000-029	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga
859-409	Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke
249-117	Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-197	Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116	Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-720	Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű
857-980	Interfészadapter; 16 pólusú; analóg
2009-115	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
793-5501	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
793-502	WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-566	WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-503	WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-504	WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-505	WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-506	WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér
793-501	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
2009-110	Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér
750-923/000-001	Konfigurációs kábel; USB-csatlakozó; Hossz 5 m
750-923	Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m
857-304	Relémodul; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Sárga állapot-visszajelző; Modulszélesség: 6 mm; szürke
857-979	Táp- és átkötőmodul
787-2852	Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram

Származás és besorolás

Származási ország	DE (Németország)
Vámtarifaszám	85437090300
Termékcsoport	6 (interfész-elektronika)

Termékbesorolások

UNSPSC	32101502
eCl@ss 10.0	27-21-01-20
eCl@ss 9.0	27-21-01-20
ETIM 9.0	EC002653
ETIM 10.0	EC002653
ECCN	Nincs amerikai besorolás (NO US CLASSIFICATION)

Környezeti megfelelőség

CAS-számok	1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7; 80-05-7
REACH-jelöltlistás anyagok	2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid
RoHS-megfelelőség	Megfelel, mentességgel
RoHS-mentességek	6(c); 7(a); 7(c)-I; 7(c)-II
SCIP-bejelentés (Ausztria)	aff0c6db-2e8d-40df-bb25-c0857553add0
SCIP-bejelentés (Belgium)	e213ff0d-2609-4996-8776-552c3940adb5
SCIP-bejelentés (Bulgária)	fda52b6c-252d-4865-8b7b-006d61ae0362
SCIP-bejelentés (Csehország)	9e6dc05b-8858-42d0-8506-d974c363c8eb
SCIP-bejelentés (Dánia)	9c7f385a-1237-4d96-b43d-39905b245808
SCIP-bejelentés (Finnország)	00ecaf4e-bf48-46a7-bd9f-4304f62b07de
SCIP-bejelentés (Franciaország)	84768d73-a171-4ad6-b0bf-c06e4790b135
SCIP-bejelentés (Németország)	ff05be1c-f993-4d8d-87f4-089b262c2e93
SCIP-bejelentés (Magyarország)	b6abe888-47d6-44d8-beb7-2bb65ab6ef95
SCIP-bejelentés (Olaszország)	38b69325-eb5e-4b88-aa3f-bf9c997c1044
SCIP-bejelentés (Hollandia)	02d3ec9a-5098-4436-ac58-bc00c2e94d3a
SCIP-bejelentés (Lengyelország)	eb1f3c08-d52f-4472-9c0d-af6649be66e7
SCIP-bejelentés (Románia)	009dc6d9-a76a-43d2-9b7b-afcfef2a2776
SCIP-bejelentés (Svédország)	3d18b596-90fd-4b86-b283-23e0a76d6d35

Dokumentumadatok

Magyar adatlap verziódátuma	2026.08.31.

Adatlap megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Wago 857-401 leválasztó erősítő, feszültség- és áramjelbemenet és -kimenet, digitális kapcsolási kimenet, számítógépes konfiguráció, 24 V DC, 6 mm széles, 2,5 mm² használati útmutató

Alkalmazási feltételek

Analóg jelkábelezés	Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is.
Veszélyes aktív feszültség	A bemenetet és a kimenetet biztonságosan el kell választani a veszélyes aktív részektől.
Lakókörnyezeti használat	Csak az EN61000-6-3 szerinti lakókörnyezeti követelményeket teljesítő tápegységgel megengedett.

Kapocskiosztás

Bemenet	1: IN+; 2: GND1
Analóg kimenet	5: OUT+; 6: GND2
Digitális kimenet	3: DO; referencia a GND3
Táp és belső közösítés	7: Us+; 4/8: GND3, belsőleg közösítve; a 4-es és 8-as kapocs között legfeljebb 1 A.

Konfigurálási módok

A DIP-kapcsolók a be- és kimeneti jeltartomány konfigurálására szolgálnak. További beállítás a WAGO interfészkonfiguráló szoftverrel végezhető. A kiválasztott jelhez tartozó kapocskiosztást és a megengedett terhelési impedanciát együtt vedd figyelembe.

Áthidalás

Az azonos készülékforma egy sorban történő áthidalást tesz lehetővé. Az áthidaló a megfelelő áthidalási pontba kerül.

DIP-kapcsolók beállításai

Az ON a bekapcsolt állást jelöli; az adott sorban fel nem sorolt kapcsolók OFF állásban vannak. A kezdő- és végértéket a megengedett bemeneti határokon belül, a minimális mérési tartomány figyelembevételével válaszd ki.

S1.1, jeltípus	OFF: feszültség; ON: áram.
Gyári kezdő- és végérték	Minden értékválasztó kapcsoló OFF: kezdőérték 0 V / 0 mA, végérték 10 V / 20 mA.
Értékválasztás -10 V / -20 mA	Kezdőérték: S1.2–S1.7 közül ON: 2; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8.
Értékválasztás -9,5 V / -19 mA	Kezdőérték: S1.2–S1.7 közül ON: 3; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9.
Értékválasztás -9 V / -18 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9.
Értékválasztás -8,5 V / -17 mA	Kezdőérték: S1.2–S1.7 közül ON: 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10.
Értékválasztás -8 V / -16 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10.
Értékválasztás -7,5 V / -15 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10.
Értékválasztás -7 V / -14 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10.
Értékválasztás -6,5 V / -13 mA	Kezdőérték: S1.2–S1.7 közül ON: 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1.
Értékválasztás -6 V / -12 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1.
Értékválasztás -5,5 V / -11 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1.
Értékválasztás -5 V / -10 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1.
Értékválasztás -4,5 V / -9 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1.
Értékválasztás -4 V / -8 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1.
Értékválasztás -3,5 V / -7 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1.
Értékválasztás -3 V / -6 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1.
Értékválasztás -2,5 V / -5 mA	Kezdőérték: S1.2–S1.7 közül ON: 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.2.
Értékválasztás -2 V / -4 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.2.
Értékválasztás -1,5 V / -3 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.2.
Értékválasztás -1 V / -2 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.2.
Értékválasztás -0,5 V / -1 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.2.
Értékválasztás 0 V / 0 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.2.
Értékválasztás 0,5 V / 1 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.2.
Értékválasztás 1 V / 2 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.2.
Értékválasztás 1,5 V / 3 mA	Kezdőérték: S1.2–S1.7 közül ON: 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.2.
Értékválasztás 2 V / 4 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.2.
Értékválasztás 2,5 V / 5 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.2.
Értékválasztás 3 V / 6 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.2.
Értékválasztás 3,5 V / 7 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.2.
Értékválasztás 4 V / 8 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.2.
Értékválasztás 4,5 V / 9 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.2.
Értékválasztás 5 V / 10 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 6; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.2.
Értékválasztás 5,5 V / 11 mA	Kezdőérték: S1.2–S1.7 közül ON: 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.3.
Értékválasztás 6 V / 12 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.3.
Értékválasztás 6,5 V / 13 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.3.
Értékválasztás 7 V / 14 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.3.
Értékválasztás 7,5 V / 15 mA	Kezdőérték: S1.2–S1.7 közül ON: 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.3.
Értékválasztás 8 V / 16 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.3.
Értékválasztás 8,5 V / 17 mA	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.3.
Értékválasztás 9 V / 18 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.3.
Értékválasztás 9,5 V / 19 mA	Kezdőérték: S1.2–S1.7 közül ON: 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.3.
Értékválasztás 10 V / 20 mA	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.3.
Értékválasztás 10,5 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.3.
Értékválasztás 11 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.3.
Értékválasztás 11,5 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.3.
Értékválasztás 12 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.3.
Értékválasztás 13 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.3.
Értékválasztás 14 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.3.
Értékválasztás 15 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.2, S2.3.
Értékválasztás 16 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.2, S2.3.
Értékválasztás 17 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.2, S2.3.
Értékválasztás 18 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.2, S2.3.
Értékválasztás 19 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.2, S2.3.
Értékválasztás 20 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.2, S2.3.
Értékválasztás 21 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.2, S2.3.
Értékválasztás 22 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.2, S2.3.
Értékválasztás 23 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S2.1, S2.2, S2.3.
Értékválasztás 24 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S2.1, S2.2, S2.3.
Értékválasztás 25 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S2.1, S2.2, S2.3.
Értékválasztás 26 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S2.1, S2.2, S2.3.
Értékválasztás 27 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.10, S2.1, S2.2, S2.3.
Értékválasztás 28 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.10, S2.1, S2.2, S2.3.
Értékválasztás 29 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 3, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.9, S1.10, S2.1, S2.2, S2.3.
Értékválasztás 30 V / nincs megadott áramérték	Kezdőérték: S1.2–S1.7 közül ON: 2, 3, 4, 5, 6, 7; végérték: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3 sorrendben ON: S1.8, S1.9, S1.10, S2.1, S2.2, S2.3.
Kimenet 0–20 mA	S2.4–S2.6 közül ON: nincs.
Kimenet 0–10 V	S2.4–S2.6 közül ON: 4.
Kimenet 4–20 mA	S2.4–S2.6 közül ON: 5.
Kimenet 2–10 V	S2.4–S2.6 közül ON: 4, 5.
Kimenet 0–10 mA	S2.4–S2.6 közül ON: 6.
Kimenet 0–5 V	S2.4–S2.6 közül ON: 4, 6.
Kimenet 2–10 mA	S2.4–S2.6 közül ON: 5, 6.
Kimenet 1–5 V	S2.4–S2.6 közül ON: 4, 5, 6.
Alul-/túlcsordulás, S2.7/S2.8 ON: nincs	alsó határ −5% / felső határ +2,5%. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 7	alsó határ / felső határ +2,5%. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 8	alsó határ / felső határ. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Alul-/túlcsordulás, S2.7/S2.8 ON: 7, 8	alsó határ / felső határ. A csillaggal jelölt −5% és +2,5% a NAMUR NE43 szerinti beállítás.
Digitális jelzés, S2.9/S2.10	OFF/OFF: DO inaktív; OFF/ON: GND → UN; ON/ON: UN → GND. A hibajelzés iránya 24 V → 0 V vagy 0 V → 24 V lehet.
Digitális kimenet relés bővítése	A 857-304 relé a 859-402 szomszédos áthidalóval csatlakoztatható; a relé kapcsolási árama 6 A. Ez nem növeli a DO saját, belső korlátozás nélküli 100 mA-es határát.

Használati megjegyzés
