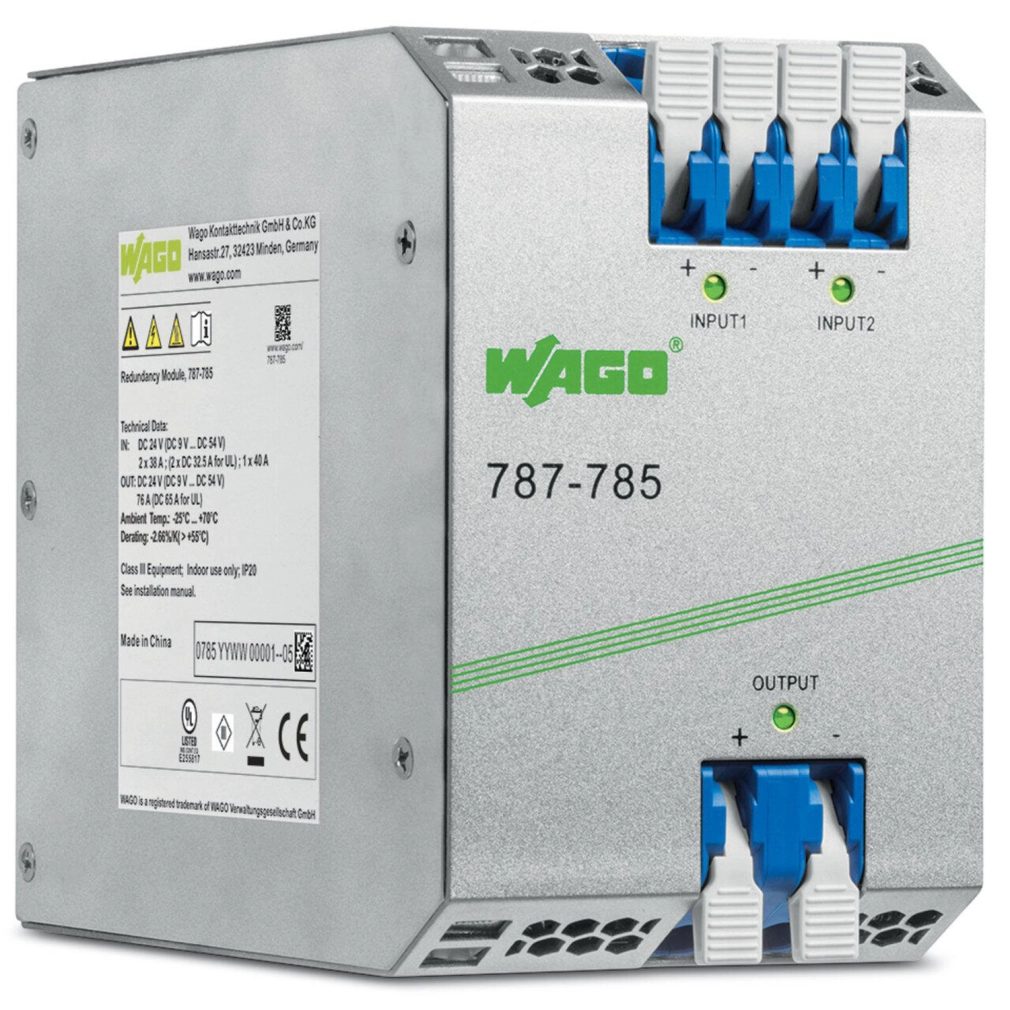

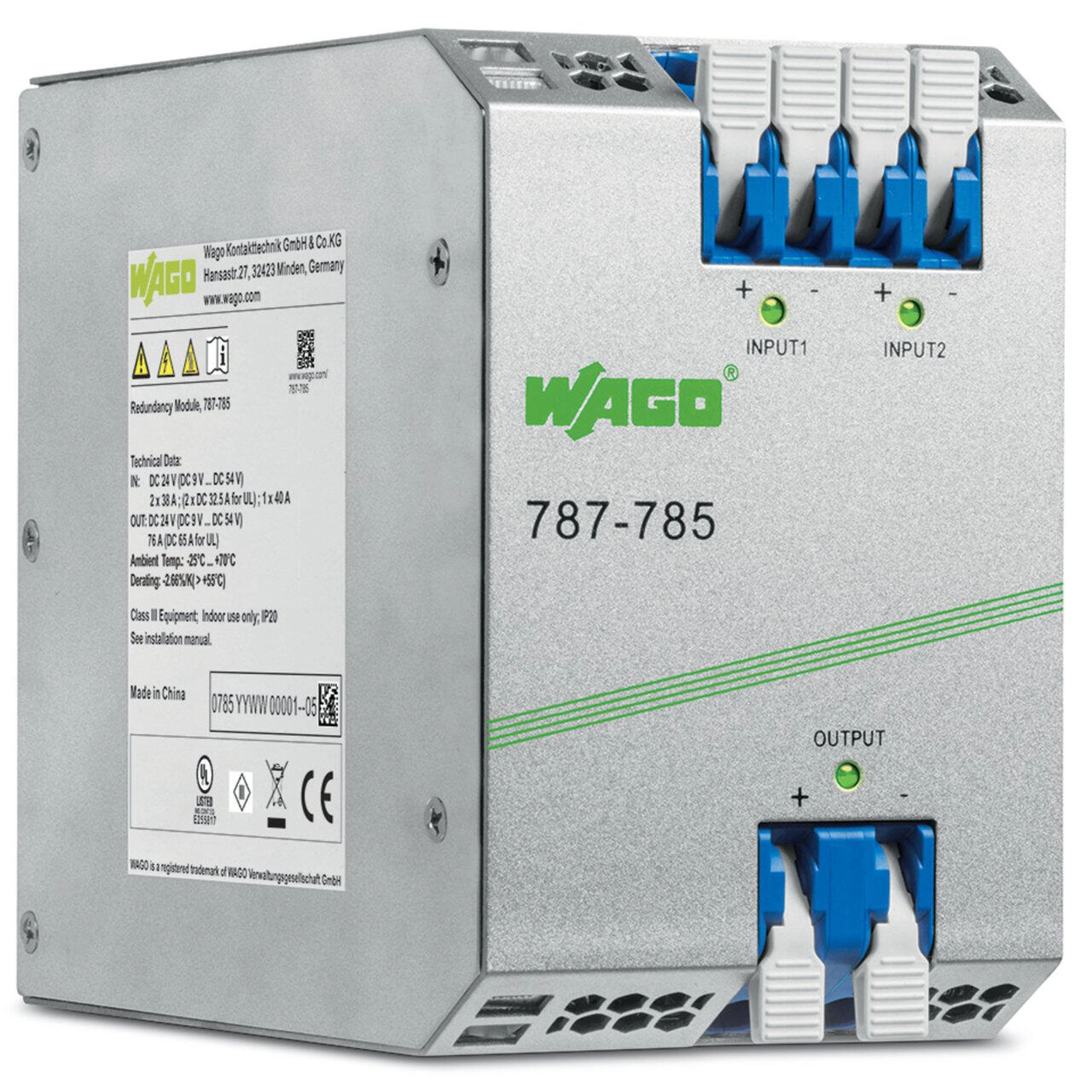

Wago 787-785 redundanciamodul, 2 × 9–54 V DC / 40 A bemenet, 9–54 V DC / 76 A kimenet, LED és potenciálmentes jelzőérintkező
RRP:79 943 Ft
62 052 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
57 821 Ft
nettó 45 528 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: Két bemenettel rendelkező redundanciamodul választja le a két tápegységet Redundáns és hibamentes tápegységekhez LED-del és potenciálmentes kontaktussal a bemeneti feszültség helyben vagy távolról történő monitorozásához

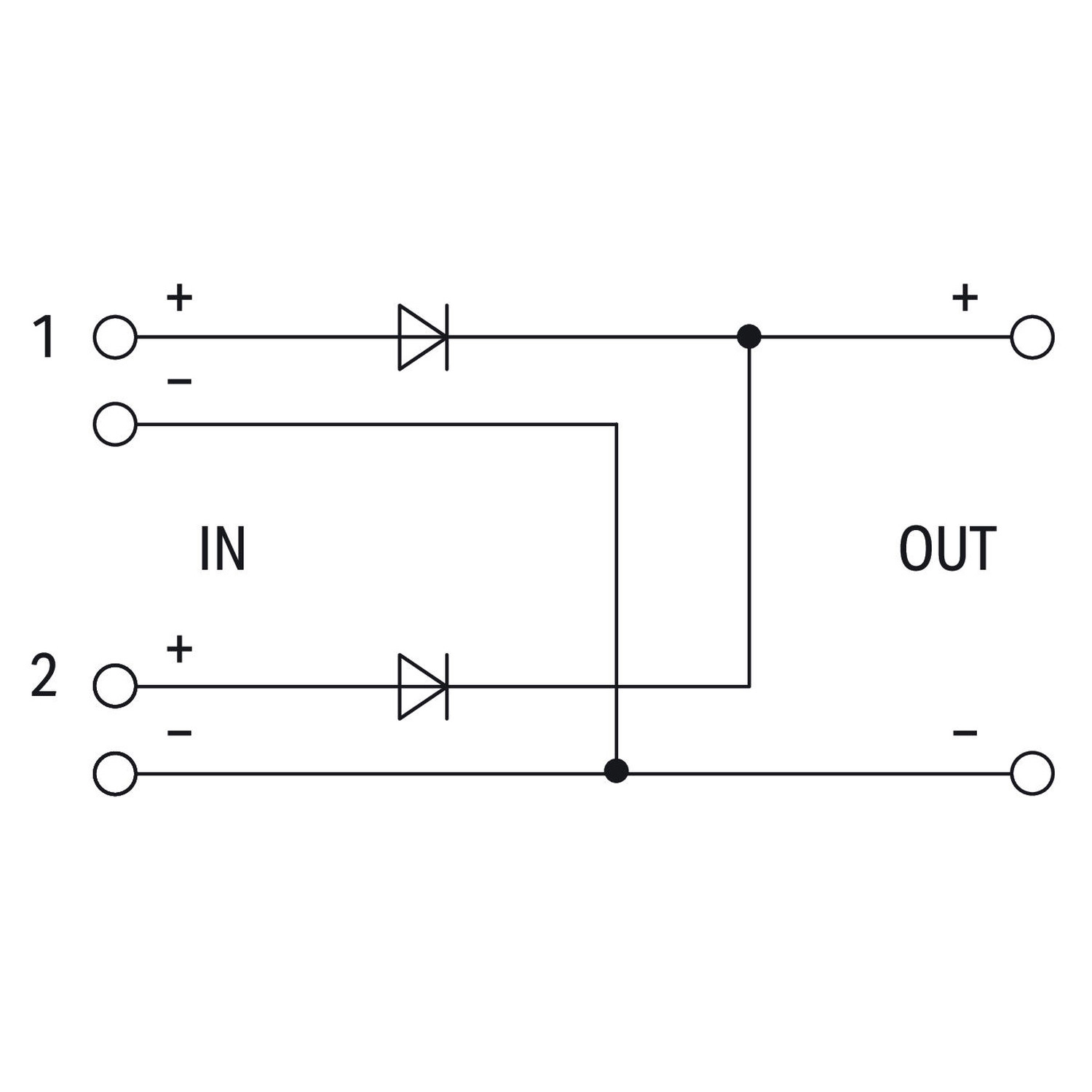

A Wago 787-785 diódás redundanciamodul két egyenfeszültségű tápegység leválasztására használható. Két 9–54 V DC bemenetet és 9–54 V DC kimeneti tartományt biztosít, a bemeneti feszültségből levonódó feszültségeséssel. A három zöld LED a bemenetek és a kimenet állapotát jelzi.
Műszaki adatok és feltételeik
| Névleges bemeneti feszültség | 2 × 24 V DC |
|---|---|
| Bemeneti feszültségtartomány | 2 × 9–54 V DC |
| Névleges hálózati frekvencia | 0 Hz |
| Bemeneti áram | Legfeljebb 40 A áramutanként; legfeljebb 76 A összesen |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültségtartomány | 9–54 V DC; bemeneti feszültség mínusz feszültségesés |
| Bemenet/kimenet feszültségesése | Legfeljebb 500 mV |
| Kijelzés | 1 × IN1, 1 × IN2 és 1 × OUT zöld LED |
| Bemeneti állapotjelzés | 2 × zöld LED; bemeneti feszültség nagyobb mint 7,5 V DC |
| Kimeneti állapotjelzés | 1 × zöld LED; kimeneti feszültség nagyobb mint 7,5 V DC |
| Teljesítményveszteség névleges terhelésnél | Legfeljebb 38 W |
| Jellemző hatásfok | 97% |
| Villamos védelmi osztály | III |
| IP-védettség | IP20; EN 60529 szerint |
| Visszatáplálással szembeni ellenállás | Legfeljebb 60 V DC |
| Szennyezettségi fok | 2 |
| Másodlagos túlfeszültség-védelem | Nincs |
| Rövidzárvédelem | Nincs |
| Üresjárás-állóság | Igen |
| Párhuzamos működés | Igen |
| Soros működés | Nem |
| MTBF | Nagyobb mint 10 millió óra; IEC 61709 szerint |
| Csatlakozások | Bemenet/kimenet |
| Csatlakozástechnika | Push-in CAGE CLAMP; WAGO 2716-os sorozat |
| Tömör vezeték | 1,5–16 mm² / 16–6 AWG |
| Finom elemi szálas vezeték | 1,5–16 mm² / 16–6 AWG |
| Csupaszolási hossz | 12–13 mm / 0,47–0,51 inch |
| Szélesség | 83 mm / 3,268 inch |
| Magasság | 130 mm / 5,118 inch |
| Mélység a DIN-sín felső élétől | 153 mm / 6,024 inch |
| Rögzítés | DIN 35 kalapsín |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | Legfeljebb 95%; kondenzáció nélkül |
| Klimatikus kategória | 3K3; EN 60721 szerint, az alacsony légnyomás kivételével |
| Ütésállóság | 15 g; EN 60068-2-27 szerint |
| Megfelelőségi jelölés | CE |
| Szabvány | UL 508 |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc.; UL 508; E255817 |
|---|---|
| UL | Underwriters Laboratories Inc.; E484199; szabvány: – |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Biztonságos munkavégzés
| Szakképzettség | Csak az EN 50110-1/-2 és az IEC 60364 szerinti szakképzett villamos szakember telepítheti és helyezheti üzembe. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, huzalozás, javítás és karbantartás előtt válaszd le az összes tápforrást. |
| Állapot ellenőrzése | Ellenőrizd a szállítási sérüléseket; sérült készüléket ne helyezz üzembe. |
| Száraz beltéri elhelyezés | Csak száraz beltéri helyiségben használd. A nyitott készülék kiegészítő burkolatot igényel: csak feljogosított személy férhessen hozzá, szerszámmal legyen nyitható; biztosítsa a szükséges szennyezettségi fokot, érintés- és UV-védelmet, a tűzterjedés elleni védelmet és a mechanikai szilárdságot. |
| Leválasztás és túláramvédelem | A rendszeroldalon megfelelő leválasztó- és túláramvédelem szükséges. A leválasztó legyen a készülék közelében kezelhető, és a KI állása egyértelműen legyen jelölve. |
| Hő és elektrosztatikus kisülés | Érintés előtt hagyd lehűlni a készüléket. Tartsd be az EN 61340-5-1/-3 elektrosztatikus kisülés elleni óvintézkedéseit; a személyek, a munkahely és a csomagolás megfelelő földelésére ügyelj. |
| Tisztítás | Száraz vagy vízzel enyhén megnedvesített puha ruhával tisztítsd. Tisztítószert, súrolószert, alkoholt vagy acetont ne használj. |
| Rendeltetésszerű felhasználás | További intézkedés nélkül nem használható nagy ionizáló sugárzásnak, por- vagy maró gőz-/gázterhelésnek, erős villamos vagy mágneses térnek kitett helyen, illetve külön felügyeletet igénylő létesítményben. |
| Karbantartás és javítás | Óvd a porlerakódástól, nedvességtől, sugárzástól és agresszív vegyszerektől. Meghibásodásnál a gyártóhoz küldd javításra, a hiba és az alkalmazási körülmények megadásával. |
| Hulladékkezelés | Az elektromos és elektronikus berendezések hulladékára vonatkozó előírások szerint kezeld. |
Szerelés, csatlakozás és ellenőrzés
| Felszerelés DIN-sínre | A hátoldali kampót akaszd a DIN 35 sín felső peremére. A modult a sín felé nyomva, a reteszelőfület egyidejűleg húzva pattintsd a helyére. |
|---|---|
| Eltávolítás DIN-sínről | Az alsó reteszelőfület meghúzva oldd ki a tartót, majd a modult előrebillentve akaszd le a sínről. |
| Névleges feszültség ellenőrzése | Csatlakoztatás előtt ellenőrizd az üzemi feszültséget az adattáblán. |
| Vezeték és kapocsműködtetés | Rézvezetőkhöz; 1,5–16 mm² / 16–6 AWG; 12–13 mm csupaszolási hossz. A készülék 2716-os sorozatú kapcsai a karjukkal szerszám nélkül nyithatók. A kapcsokat óvatosan zárd. Legalább 105 °C-ra méretezett csatlakozóvezetéket használj. |
| Bemeneti kapcsok | Négy kék kapocspont: két pozitív és két negatív bemeneti csatlakozás. Az INPUT 1 és INPUT 2 pozitív ága külön diódán keresztül kapcsolódik a pozitív kimenethez; a negatív ágak közösek. |
| Kimeneti kapcsok | Két kék kapocspont: pozitív és negatív kimenet. |
| Külső közösítés párhuzamos rendszernél | Két tápegység kimenetének leválasztására használható. Kettőnél több tápegységhez több diódás redundanciamodul kimenete is párhuzamosítható, külső sínre szerelhető sorkapcsokkal. Több redundanciamodul közvetlen párhuzamos csatlakoztatása a készülék kimeneti kapcsain nem megengedett. |
| Túlterhelés és rövidzár | A kimenet túlterhelés és rövidzár ellen nem védett; az ilyen állapotban mutatott viselkedést az előtte kapcsolt tápegység határozza meg. |
| LED-állapotok | Az IN1 és IN2 zöld jelzése a megfelelő bemeneten 7,5 V DC feletti, az OUT zöld jelzése a kimeneten 7,5 V DC feletti feszültséghez tartozik. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| SCIP bejelentési szám (Bulgária) | 75cbc6ca-380f-491f-9b29-12c9e6632df9 |
| SCIP bejelentési szám (Csehország) | 4969e245-4a19-46ff-9f47-4c2740f21a13 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Rövidzárvédett a kimenet?
Nem. A túlterhelés és a rövidzár alatti viselkedést az előtte kapcsolt tápegység határozza meg.
Mekkora csupaszolási hossz szükséges?
12–13 mm.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-785
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
960 g/db
Cikkszám
4055143036306
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 787-785 redundanciamodul, 2 × 9–54 V DC / 40 A bemenet, 9–54 V DC / 76 A kimenet, LED és potenciálmentes jelzőérintkező műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-785 |
| GTIN / EAN | 4055143036306 |
| Terméktípus | Diódás redundanciamodul |
Műszaki adatok és feltételeik
| Névleges bemeneti feszültség | 2 × 24 V DC |
|---|---|
| Bemeneti feszültségtartomány | 2 × 9–54 V DC |
| Névleges hálózati frekvencia | 0 Hz |
| Bemeneti áram | Legfeljebb 40 A áramutanként; legfeljebb 76 A összesen |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültségtartomány | 9–54 V DC; bemeneti feszültség mínusz feszültségesés |
| Bemenet/kimenet feszültségesése | Legfeljebb 500 mV |
| Kijelzés | 1 × IN1, 1 × IN2 és 1 × OUT zöld LED |
| Bemeneti állapotjelzés | 2 × zöld LED; bemeneti feszültség nagyobb mint 7,5 V DC |
| Kimeneti állapotjelzés | 1 × zöld LED; kimeneti feszültség nagyobb mint 7,5 V DC |
| Teljesítményveszteség névleges terhelésnél | Legfeljebb 38 W |
| Jellemző hatásfok | 97% |
| Villamos védelmi osztály | III |
| IP-védettség | IP20; EN 60529 szerint |
| Visszatáplálással szembeni ellenállás | Legfeljebb 60 V DC |
| Szennyezettségi fok | 2 |
| Másodlagos túlfeszültség-védelem | Nincs |
| Rövidzárvédelem | Nincs |
| Üresjárás-állóság | Igen |
| Párhuzamos működés | Igen |
| Soros működés | Nem |
| MTBF | Nagyobb mint 10 millió óra; IEC 61709 szerint |
| Csatlakozások | Bemenet/kimenet |
| Csatlakozástechnika | Push-in CAGE CLAMP; WAGO 2716-os sorozat |
| Tömör vezeték | 1,5–16 mm² / 16–6 AWG |
| Finom elemi szálas vezeték | 1,5–16 mm² / 16–6 AWG |
| Csupaszolási hossz | 12–13 mm / 0,47–0,51 inch |
| Szélesség | 83 mm / 3,268 inch |
| Magasság | 130 mm / 5,118 inch |
| Mélység a DIN-sín felső élétől | 153 mm / 6,024 inch |
| Rögzítés | DIN 35 kalapsín |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | Legfeljebb 95%; kondenzáció nélkül |
| Klimatikus kategória | 3K3; EN 60721 szerint, az alacsony légnyomás kivételével |
| Ütésállóság | 15 g; EN 60068-2-27 szerint |
| Megfelelőségi jelölés | CE |
| Szabvány | UL 508 |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc.; UL 508; E255817 |
|---|---|
| UL | Underwriters Laboratories Inc.; E484199; szabvány: – |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Biztonságos munkavégzés
| Szakképzettség | Csak az EN 50110-1/-2 és az IEC 60364 szerinti szakképzett villamos szakember telepítheti és helyezheti üzembe. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, huzalozás, javítás és karbantartás előtt válaszd le az összes tápforrást. |
| Állapot ellenőrzése | Ellenőrizd a szállítási sérüléseket; sérült készüléket ne helyezz üzembe. |
| Száraz beltéri elhelyezés | Csak száraz beltéri helyiségben használd. A nyitott készülék kiegészítő burkolatot igényel: csak feljogosított személy férhessen hozzá, szerszámmal legyen nyitható; biztosítsa a szükséges szennyezettségi fokot, érintés- és UV-védelmet, a tűzterjedés elleni védelmet és a mechanikai szilárdságot. |
| Leválasztás és túláramvédelem | A rendszeroldalon megfelelő leválasztó- és túláramvédelem szükséges. A leválasztó legyen a készülék közelében kezelhető, és a KI állása egyértelműen legyen jelölve. |
| Hő és elektrosztatikus kisülés | Érintés előtt hagyd lehűlni a készüléket. Tartsd be az EN 61340-5-1/-3 elektrosztatikus kisülés elleni óvintézkedéseit; a személyek, a munkahely és a csomagolás megfelelő földelésére ügyelj. |
| Tisztítás | Száraz vagy vízzel enyhén megnedvesített puha ruhával tisztítsd. Tisztítószert, súrolószert, alkoholt vagy acetont ne használj. |
| Rendeltetésszerű felhasználás | További intézkedés nélkül nem használható nagy ionizáló sugárzásnak, por- vagy maró gőz-/gázterhelésnek, erős villamos vagy mágneses térnek kitett helyen, illetve külön felügyeletet igénylő létesítményben. |
| Karbantartás és javítás | Óvd a porlerakódástól, nedvességtől, sugárzástól és agresszív vegyszerektől. Meghibásodásnál a gyártóhoz küldd javításra, a hiba és az alkalmazási körülmények megadásával. |
| Hulladékkezelés | Az elektromos és elektronikus berendezések hulladékára vonatkozó előírások szerint kezeld. |
Szerelés, csatlakozás és ellenőrzés
| Felszerelés DIN-sínre | A hátoldali kampót akaszd a DIN 35 sín felső peremére. A modult a sín felé nyomva, a reteszelőfület egyidejűleg húzva pattintsd a helyére. |
|---|---|
| Eltávolítás DIN-sínről | Az alsó reteszelőfület meghúzva oldd ki a tartót, majd a modult előrebillentve akaszd le a sínről. |
| Névleges feszültség ellenőrzése | Csatlakoztatás előtt ellenőrizd az üzemi feszültséget az adattáblán. |
| Vezeték és kapocsműködtetés | Rézvezetőkhöz; 1,5–16 mm² / 16–6 AWG; 12–13 mm csupaszolási hossz. A készülék 2716-os sorozatú kapcsai a karjukkal szerszám nélkül nyithatók. A kapcsokat óvatosan zárd. Legalább 105 °C-ra méretezett csatlakozóvezetéket használj. |
| Bemeneti kapcsok | Négy kék kapocspont: két pozitív és két negatív bemeneti csatlakozás. Az INPUT 1 és INPUT 2 pozitív ága külön diódán keresztül kapcsolódik a pozitív kimenethez; a negatív ágak közösek. |
| Kimeneti kapcsok | Két kék kapocspont: pozitív és negatív kimenet. |
| Külső közösítés párhuzamos rendszernél | Két tápegység kimenetének leválasztására használható. Kettőnél több tápegységhez több diódás redundanciamodul kimenete is párhuzamosítható, külső sínre szerelhető sorkapcsokkal. Több redundanciamodul közvetlen párhuzamos csatlakoztatása a készülék kimeneti kapcsain nem megengedett. |
| Túlterhelés és rövidzár | A kimenet túlterhelés és rövidzár ellen nem védett; az ilyen állapotban mutatott viselkedést az előtte kapcsolt tápegység határozza meg. |
| LED-állapotok | Az IN1 és IN2 zöld jelzése a megfelelő bemeneten 7,5 V DC feletti, az OUT zöld jelzése a kimeneten 7,5 V DC feletti feszültséghez tartozik. |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85044095900 |
Termékbesorolások
| UNSPSC | 39121004 |
|---|---|
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 9.0 | 27-04-07-01 |
| ETIM 9.0 | EC002540 |
| ETIM 10.0 | EC002540 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| SCIP bejelentési szám (Bulgária) | 75cbc6ca-380f-491f-9b29-12c9e6632df9 |
| SCIP bejelentési szám (Csehország) | 4969e245-4a19-46ff-9f47-4c2740f21a13 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
