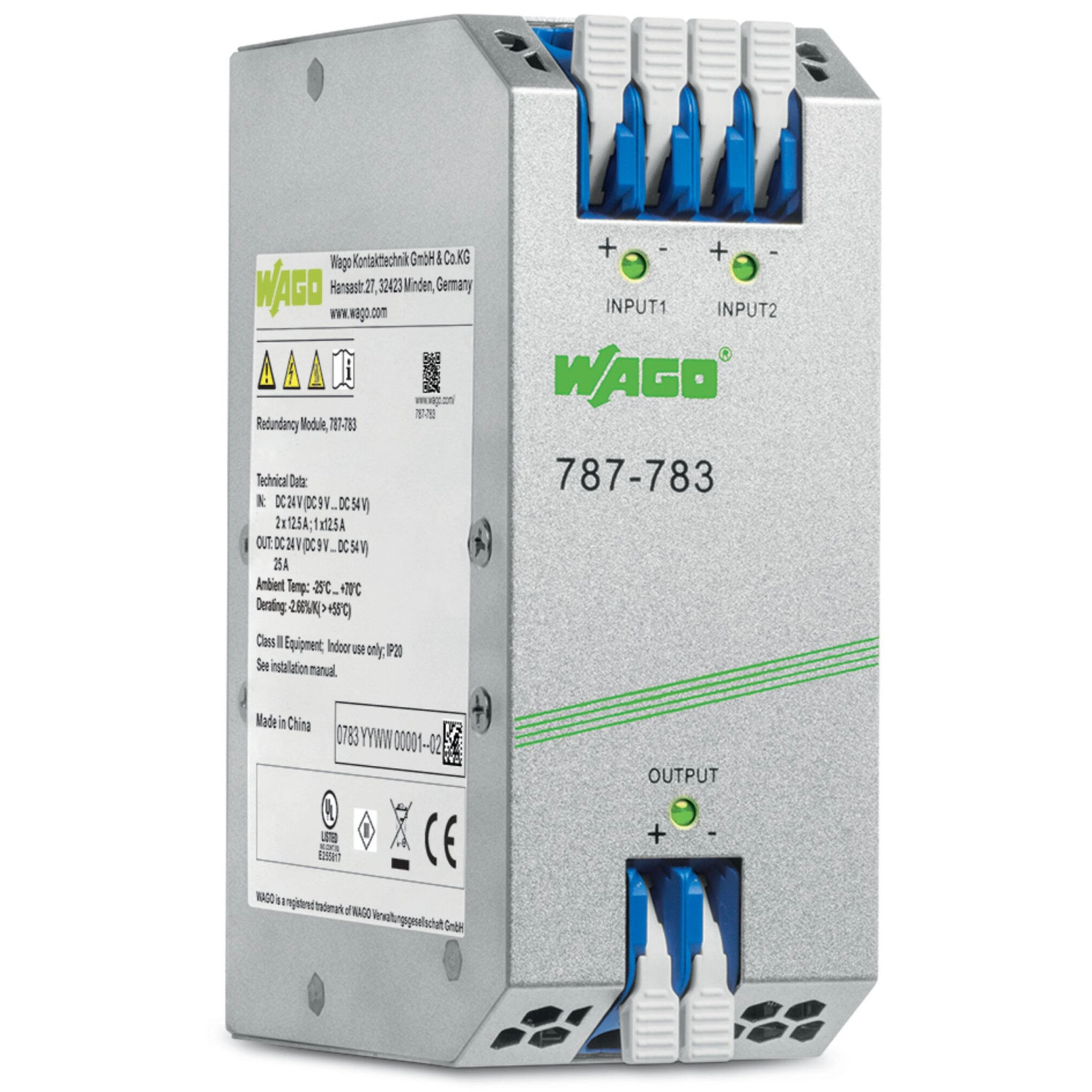

Wago 787-783 redundanciamodul, 2 × 9–54 V DC / 12,5 A bemenet, 9–54 V DC / 25 A kimenet, LED és potenciálmentes jelzőérintkező
RRP:50 399 Ft
38 972 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
36 357 Ft
nettó 28 628 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: Két bemenettel rendelkező redundanciamodul két tápegység leválasztásához Redundáns és hibamentes tápegységekhez LED-del és potenciálmentes kontaktussal a bemeneti feszültség helyben vagy távolról történő monitorozásához
A Wago 787-783 diódás redundanciamodul két tápegység leválasztásához használható, két 9–54 V DC bemenettel. Redundáns üzemben 12,5 A, párhuzamos üzemben 25 A a megadott kimeneti áram. A bemenetek és a kimenet állapotát zöld LED-ek jelzik. A modul kimenete nem rendelkezik túlterhelés- vagy rövidzárlat-védelemmel.
Villamos működés és jelzés
| Bemenetek | Két bemenet két tápegység leválasztásához |
|---|---|
| Névleges bemeneti feszültség | 2 × 24 V DC |
| Bemeneti feszültségtartomány | 2 × 9–54 V DC |
| Hálózati frekvenciatartomány | 0 Hz |
| Bemeneti áram | ≤12,5 A áramutanként; ≤25 A összesen |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti tartomány | 9–54 V DC; a bemeneti feszültségből levonva a feszültségesést |
| Bemenet/kimenet feszültségesés | ≤0,8 V |
| Kimeneti áram redundáns üzemben | 12,5 A |
| Kimeneti áram párhuzamos üzemben | 25 A |
| Névleges kimeneti teljesítmény | 600 W |
| Legnagyobb kimeneti teljesítmény | ≤1350 W |
| Veszteség névleges terhelésen | ≤19 W |
| Tipikus hatásfok | 96% |
| Bemeneti jelzés | IN1 és IN2 zöld LED; Ui >7,5 V DC |
| Kimeneti jelzés | OUT zöld LED; Uo >7,5 V DC |
| Felügyelet | Bemeneti feszültség helyi vagy távoli monitorozása LED-del és potenciálmentes kontaktussal |

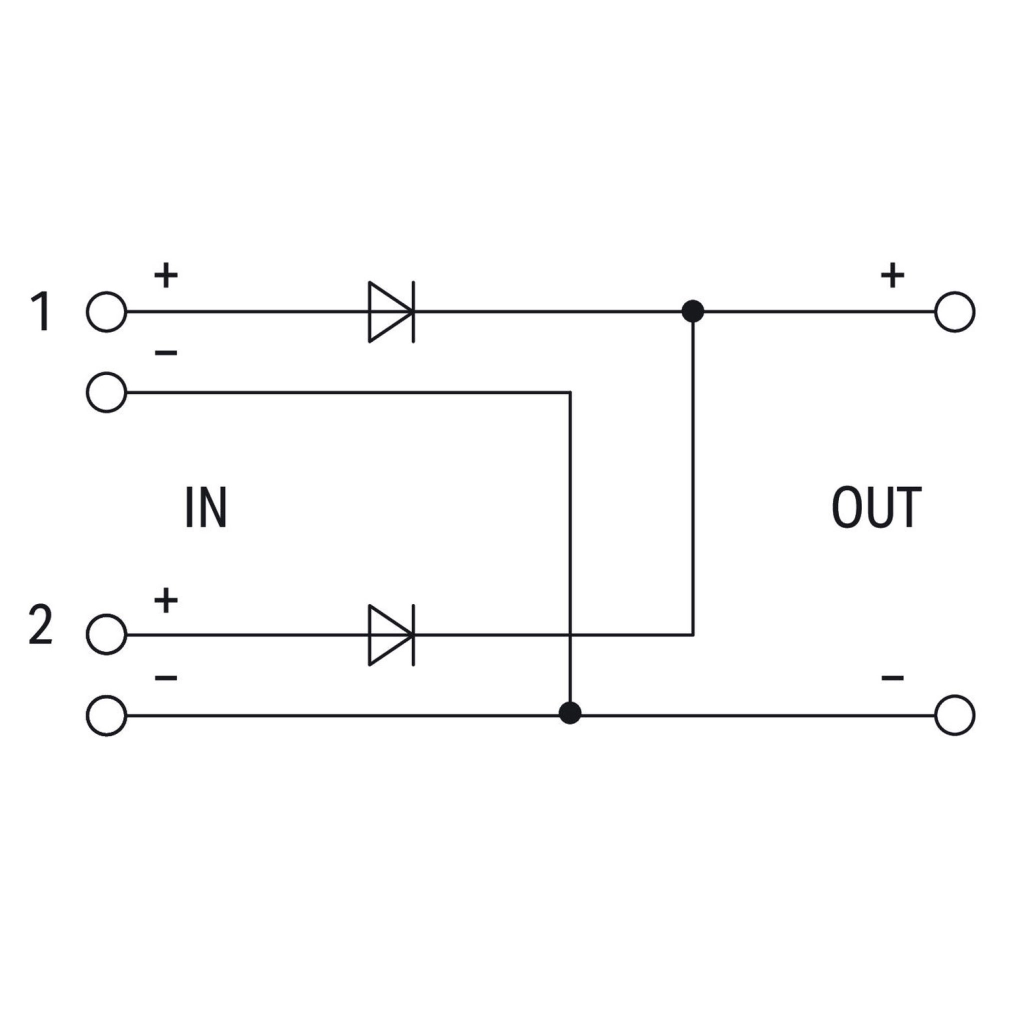

| Áramköri elrendezés | Két pozitív bemeneti áramút diódával közösített pozitív kimenetre; közös negatív vezetés |
Biztonsági és védelmi adatok
| Szigetelési feszültség, csatlakozók/készülékház | 0,5 kV DC |
|---|---|
| Védelmi osztály | III |
| Védettség | IP20; EN60529 |
| Visszatáplálással szembeni ellenállás | ≤60 V DC |
| Szennyezettségi fok | 2 |
| Másodlagos túlfeszültség-védelem | Nincs |
| Rövidzárvédelem | Nincs |
| Nyitott áramköri üzem | Megengedett |
| Párhuzamos üzem | Megengedett |
| Soros üzem | Nem megengedett |
| MTBF | >10 millió óra; IEC61709 |
Csatlakozás, méretek és környezet
| Csatlakozás | Bemenet/kimenet; Push-in CAGE CLAMP, WAGO2706 sorozat |
|---|---|
| Tömör és finom elemi szálas vezeték | 0,5–6 mm² / 20–10 AWG |
| Csupaszolási hossz | 11–12 mm / 0,43–0,47 inch |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 130 mm / 5,118 inch |
| Mélység a DIN-sín felső szélétől, metrikus adat | 92 mm |
| Ugyanott megadott mélység inch értéke | 3,662 inch |
| Rögzítés | DIN35 kalapsín |
| Tűzterhelés | 0 MJ |
| Tömeg a magyar adatlapban | 31,1 g |
| Üzemi környezeti hőmérséklet | −25 … +70 °C |
| Tárolási környezeti hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | ≤95%, kondenzáció nélkül |
| Teljesítménycsökkentés | −2,66%/K; 55 °C < Tu ≤70 °C |
| Klimatikus kategória | 3K3; EN60721, kivéve alacsony légnyomáson |
| Ütésállóság | 15 g; EN60068-2-27 |
További szerelési és környezeti adatok
| Tömeg a szerelési útmutató változatoszlopában | 340 g; a 787-783 és 787-783/000-040 oszlopában |
|---|---|
| Vezető anyaga | Csak rézvezető |
| Bemeneti kapocspontok | Négy kék kapocspont: 2 × pozitív és 2 × negatív |
| Kimeneti kapocspontok | Két kék kapocspont: pozitív és negatív |
| Vezetékméretezés feltétele | A tápegység lehetséges, legfeljebb körülbelül 1,8 × Iout,nom kimeneti áramát figyelembe kell venni. |
| Üzemi magasság, maximum | 2000 m |
| Tárolási magasság, maximum | 3000 m |
| Rezgésállóság | 0,7 g; EN60068-2-6 |
| Túlfeszültségi kategória | II |
| Útmutatóban közölt szigetelési feszültség | 0,5 kV AC a bemenet és a ház, illetve a kimenet és a ház között |
| Hatásfok az útmutatóban | ≥96% |
| Hűtési távolságok | Bal/jobb: 15 mm; fent/lent: 70 mm. Természetes konvekcióhoz, vízszintes beépítéshez, +70 °C környezeti hőmérséklethez és teljes terheléshez megadva. |
| Felületi hőmérséklet | A ház felülete meghaladhatja a +70 °C-ot, belső alkatrészek a +100 °C-ot. |
| Terhelésvizsgálati pont | 9–54 V DC bemenet, 1350 W kimeneti teljesítmény, +55 °C; 787-783 változatcsalád |
Alkalmazási feltételek és adateltérések
| Eltérő tömegadatok | A magyar adatlap 31,1 g, a szerelési útmutató 787-783 változatoszlopa 340 g tömeget ad meg. A két gyártói érték külön szerepel; egyik sem lett átszámítva vagy a másikkal helyettesítve. |
|---|---|
| Eltérő szigetelési feszültség | A magyar adatlap 0,5 kV DC értéket, a szerelési útmutató 0,5 kV AC értéket ad meg. Az AC és DC vizsgálati adatok nem cserélhetők fel. |
| Eltérő mélységadatok | A 92 mm és 3,662 inch mélységadat nem egymás pontos átváltása; mindkét eredeti érték külön marad feltüntetve. |
| Hőmérsékleti előírások | A magyar adatlap és az útmutató műszaki táblázata −25 … +70 °C üzemi tartományt és +55 °C felett teljesítménycsökkentést ad meg. Az útmutató általános biztonsági felsorolása telepítésre, kezelésre és karbantartásra −25 … +50 °C-ot ír elő. A különböző gyártói előírások külön szerepelnek; a felső határok nem helyettesítik egymást. |
| Változatspecifikus robbanásvédelmi minősítések | A szerelési útmutató ANSI/ISA12.12.01, E484199, Class I Division2 A/B/C/D T4, továbbá ATEX és IECEx minősítéseket felsoroló oszlopa kizárólag a /000-040 változatokra vonatkozik. Ezek nem a jelen 787-783 változat tanúsítványai. |
| Redundáns és párhuzamos áram | A 25 A kimeneti adat a párhuzamos üzemhez tartozik. Redundáns üzemben a kimeneti áram 12,5 A. |
| MTBF értelmezése | Az MTBF statisztikai megbízhatósági mutató; nem garantált használati idő. |
Biztonsági és szerelési feltételek
| Képesítés és ellenőrzés | Csak szakképzett villamos szakember telepítheti és helyezheti üzembe; EN50110-1/-2, IEC60364. Szállítási sérülés esetén nem helyezhető üzembe. |
|---|---|
| Feszültségmentesítés | Szerelés, bekötés, javítás és karbantartás előtt minden használt tápforrást le kell választani. |
| Érintés- és ESD-védelem | Megfelelő érintésvédelem szükséges; EN61340-5-1/-3 szerinti elektrosztatikus kisülés elleni védelem és környezeti földelés. |
| Környezet és burkolat | Száraz beltérben, szerszámmal nyitható kiegészítő burkolatban; hozzáférés csak jogosult szakembernek. A burkolat biztosítsa a szennyezettségi fokot, érintés-, UV-, tűzterjedés- és mechanikai védelmet. |
| Leválasztás és túláramvédelem | A rendszeroldalon megfelelő, a termék közelében kezelhető leválasztó és túláramvédelem szükséges; a KI állást egyértelműen jelölni kell. |
| Külön biztonságos alkalmazási feltételek | Az útmutató szerszámmal nyitható, legalább IP54 burkolatot ír elő IEC60079-0 és IEC60079-7 követelményekkel, legfeljebb 2 szennyezettségi fokkal; legalább 105 °C-ra méretezett vezető és külső földelés szükséges. Tranziens zavar nem lépheti túl a névleges feszültségtartomány 140%-át. Ez nem jelent /000-040 minősítést a jelen változathoz. |
| Beépítési helyzet | Vízszintes beépítés, légbe- és kiömlés felül és alul. Más helyzetnél az útmutató legfeljebb 50% kimeneti teljesítményt és legfeljebb +55 °C környezeti hőmérsékletet ajánl; a minimális távolságokat meg kell tartani. |
| Terhelés és zárlat | A kimenet túlterhelés és rövidzárlat ellen nem védett; viselkedése az előtte kapcsolt tápegységtől függ. |
| Több modul párhuzamos kapcsolása | Külső sínre szerelhető sorkapcsokat kell használni; több redundanciamodul közvetlen párhuzamos kötése a készülék kimeneti kapcsain nem megengedett. |
| Tisztítás és karbantartás | Érintés előtt hagyni kell lehűlni. Csak száraz vagy vízzel nedvesített puha kendő használható; csiszoló hatású szer, alkohol vagy aceton nem. Védeni kell portól, nedvességtől, sugárzástól és agresszív vegyszerektől. Javítás csak az előírt intézkedések keretében. |
| Különleges alkalmazási környezet | Erős ionizáló sugárzás, porral, maró gőzzel/gázzal vagy erős elektromos/mágneses térrel járó nehéz körülmények, illetve külön felügyeletet igénylő létesítmény esetén további intézkedések szükségesek. A teljes rendszer biztonságáról az integrátornak kell gondoskodnia. |
| Tárolás és hulladékkezelés | Az útmutató tárolásra −40 … +85 °C-ot és 10–95% relatív páratartalmat ad meg, kondenzáció nélkül. A villamos és elektronikus hulladékokra vonatkozó előírásokat be kell tartani. |
Megfelelőségek és nyilatkozatok
| CE | Megfelelőségi jelölés |
|---|---|
| UL | UL508; E255817; Underwriters Laboratories Inc. |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
SCIP értesítési számok
| Bulgária | ee8b3ea5-15c1-45d9-8bcc-d73670c4c6fe |
|---|---|
| Cseh Köztársaság | 30618d2b-98b4-4bd3-9376-269bf618f4a8 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a kimeneti árama?
Redundáns üzemben 12,5 A, párhuzamos üzemben 25 A.
Rövidzárlat ellen védett?
Nem; a viselkedés az előtte kapcsolt tápegységtől függ.
Közvetlenül a kimeneti kapcsokon párhuzamosítható több modul?
Nem. Külső sínre szerelhető sorkapcsok szükségesek.
Milyen feszültséggel használható?
A bemeneti tartomány két 9–54 V DC áramút; a kimenet a bemeneti feszültségből levont, legfeljebb 0,8 V feszültségeséssel adódik.

Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-783
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
470 g/db
Cikkszám
4055143036290
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 787-783 redundanciamodul, 2 × 9–54 V DC / 12,5 A bemenet, 9–54 V DC / 25 A kimenet, LED és potenciálmentes jelzőérintkező műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-783 |
| GTIN / EAN | 4055143036290 |
| Terméktípus | Diódás redundanciamodul |
Villamos működés és jelzés
| Bemenetek | Két bemenet két tápegység leválasztásához |
|---|---|
| Névleges bemeneti feszültség | 2 × 24 V DC |
| Bemeneti feszültségtartomány | 2 × 9–54 V DC |
| Hálózati frekvenciatartomány | 0 Hz |
| Bemeneti áram | ≤12,5 A áramutanként; ≤25 A összesen |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti tartomány | 9–54 V DC; a bemeneti feszültségből levonva a feszültségesést |
| Bemenet/kimenet feszültségesés | ≤0,8 V |
| Kimeneti áram redundáns üzemben | 12,5 A |
| Kimeneti áram párhuzamos üzemben | 25 A |
| Névleges kimeneti teljesítmény | 600 W |
| Legnagyobb kimeneti teljesítmény | ≤1350 W |
| Veszteség névleges terhelésen | ≤19 W |
| Tipikus hatásfok | 96% |
| Bemeneti jelzés | IN1 és IN2 zöld LED; Ui >7,5 V DC |
| Kimeneti jelzés | OUT zöld LED; Uo >7,5 V DC |
| Felügyelet | Bemeneti feszültség helyi vagy távoli monitorozása LED-del és potenciálmentes kontaktussal |
| Áramköri elrendezés | Két pozitív bemeneti áramút diódával közösített pozitív kimenetre; közös negatív vezetés |
Biztonsági és védelmi adatok
| Szigetelési feszültség, csatlakozók/készülékház | 0,5 kV DC |
|---|---|
| Védelmi osztály | III |
| Védettség | IP20; EN60529 |
| Visszatáplálással szembeni ellenállás | ≤60 V DC |
| Szennyezettségi fok | 2 |
| Másodlagos túlfeszültség-védelem | Nincs |
| Rövidzárvédelem | Nincs |
| Nyitott áramköri üzem | Megengedett |
| Párhuzamos üzem | Megengedett |
| Soros üzem | Nem megengedett |
| MTBF | >10 millió óra; IEC61709 |
Csatlakozás, méretek és környezet
| Csatlakozás | Bemenet/kimenet; Push-in CAGE CLAMP, WAGO2706 sorozat |
|---|---|
| Tömör és finom elemi szálas vezeték | 0,5–6 mm² / 20–10 AWG |
| Csupaszolási hossz | 11–12 mm / 0,43–0,47 inch |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 130 mm / 5,118 inch |
| Mélység a DIN-sín felső szélétől, metrikus adat | 92 mm |
| Ugyanott megadott mélység inch értéke | 3,662 inch |
| Rögzítés | DIN35 kalapsín |
| Tűzterhelés | 0 MJ |
| Tömeg a magyar adatlapban | 31,1 g |
| Üzemi környezeti hőmérséklet | −25 … +70 °C |
| Tárolási környezeti hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | ≤95%, kondenzáció nélkül |
| Teljesítménycsökkentés | −2,66%/K; 55 °C < Tu ≤70 °C |
| Klimatikus kategória | 3K3; EN60721, kivéve alacsony légnyomáson |
| Ütésállóság | 15 g; EN60068-2-27 |
További szerelési és környezeti adatok
| Tömeg a szerelési útmutató változatoszlopában | 340 g; a 787-783 és 787-783/000-040 oszlopában |
|---|---|
| Vezető anyaga | Csak rézvezető |
| Bemeneti kapocspontok | Négy kék kapocspont: 2 × pozitív és 2 × negatív |
| Kimeneti kapocspontok | Két kék kapocspont: pozitív és negatív |
| Vezetékméretezés feltétele | A tápegység lehetséges, legfeljebb körülbelül 1,8 × Iout,nom kimeneti áramát figyelembe kell venni. |
| Üzemi magasság, maximum | 2000 m |
| Tárolási magasság, maximum | 3000 m |
| Rezgésállóság | 0,7 g; EN60068-2-6 |
| Túlfeszültségi kategória | II |
| Útmutatóban közölt szigetelési feszültség | 0,5 kV AC a bemenet és a ház, illetve a kimenet és a ház között |
| Hatásfok az útmutatóban | ≥96% |
| Hűtési távolságok | Bal/jobb: 15 mm; fent/lent: 70 mm. Természetes konvekcióhoz, vízszintes beépítéshez, +70 °C környezeti hőmérséklethez és teljes terheléshez megadva. |
| Felületi hőmérséklet | A ház felülete meghaladhatja a +70 °C-ot, belső alkatrészek a +100 °C-ot. |
| Terhelésvizsgálati pont | 9–54 V DC bemenet, 1350 W kimeneti teljesítmény, +55 °C; 787-783 változatcsalád |
Alkalmazási feltételek és adateltérések
| Eltérő tömegadatok | A magyar adatlap 31,1 g, a szerelési útmutató 787-783 változatoszlopa 340 g tömeget ad meg. A két gyártói érték külön szerepel; egyik sem lett átszámítva vagy a másikkal helyettesítve. |
|---|---|
| Eltérő szigetelési feszültség | A magyar adatlap 0,5 kV DC értéket, a szerelési útmutató 0,5 kV AC értéket ad meg. Az AC és DC vizsgálati adatok nem cserélhetők fel. |
| Eltérő mélységadatok | A 92 mm és 3,662 inch mélységadat nem egymás pontos átváltása; mindkét eredeti érték külön marad feltüntetve. |
| Hőmérsékleti előírások | A magyar adatlap és az útmutató műszaki táblázata −25 … +70 °C üzemi tartományt és +55 °C felett teljesítménycsökkentést ad meg. Az útmutató általános biztonsági felsorolása telepítésre, kezelésre és karbantartásra −25 … +50 °C-ot ír elő. A különböző gyártói előírások külön szerepelnek; a felső határok nem helyettesítik egymást. |
| Változatspecifikus robbanásvédelmi minősítések | A szerelési útmutató ANSI/ISA12.12.01, E484199, Class I Division2 A/B/C/D T4, továbbá ATEX és IECEx minősítéseket felsoroló oszlopa kizárólag a /000-040 változatokra vonatkozik. Ezek nem a jelen 787-783 változat tanúsítványai. |
| Redundáns és párhuzamos áram | A 25 A kimeneti adat a párhuzamos üzemhez tartozik. Redundáns üzemben a kimeneti áram 12,5 A. |
| MTBF értelmezése | Az MTBF statisztikai megbízhatósági mutató; nem garantált használati idő. |
Biztonsági és szerelési feltételek
| Képesítés és ellenőrzés | Csak szakképzett villamos szakember telepítheti és helyezheti üzembe; EN50110-1/-2, IEC60364. Szállítási sérülés esetén nem helyezhető üzembe. |
|---|---|
| Feszültségmentesítés | Szerelés, bekötés, javítás és karbantartás előtt minden használt tápforrást le kell választani. |
| Érintés- és ESD-védelem | Megfelelő érintésvédelem szükséges; EN61340-5-1/-3 szerinti elektrosztatikus kisülés elleni védelem és környezeti földelés. |
| Környezet és burkolat | Száraz beltérben, szerszámmal nyitható kiegészítő burkolatban; hozzáférés csak jogosult szakembernek. A burkolat biztosítsa a szennyezettségi fokot, érintés-, UV-, tűzterjedés- és mechanikai védelmet. |
| Leválasztás és túláramvédelem | A rendszeroldalon megfelelő, a termék közelében kezelhető leválasztó és túláramvédelem szükséges; a KI állást egyértelműen jelölni kell. |
| Külön biztonságos alkalmazási feltételek | Az útmutató szerszámmal nyitható, legalább IP54 burkolatot ír elő IEC60079-0 és IEC60079-7 követelményekkel, legfeljebb 2 szennyezettségi fokkal; legalább 105 °C-ra méretezett vezető és külső földelés szükséges. Tranziens zavar nem lépheti túl a névleges feszültségtartomány 140%-át. Ez nem jelent /000-040 minősítést a jelen változathoz. |
| Beépítési helyzet | Vízszintes beépítés, légbe- és kiömlés felül és alul. Más helyzetnél az útmutató legfeljebb 50% kimeneti teljesítményt és legfeljebb +55 °C környezeti hőmérsékletet ajánl; a minimális távolságokat meg kell tartani. |
| Terhelés és zárlat | A kimenet túlterhelés és rövidzárlat ellen nem védett; viselkedése az előtte kapcsolt tápegységtől függ. |
| Több modul párhuzamos kapcsolása | Külső sínre szerelhető sorkapcsokat kell használni; több redundanciamodul közvetlen párhuzamos kötése a készülék kimeneti kapcsain nem megengedett. |
| Tisztítás és karbantartás | Érintés előtt hagyni kell lehűlni. Csak száraz vagy vízzel nedvesített puha kendő használható; csiszoló hatású szer, alkohol vagy aceton nem. Védeni kell portól, nedvességtől, sugárzástól és agresszív vegyszerektől. Javítás csak az előírt intézkedések keretében. |
| Különleges alkalmazási környezet | Erős ionizáló sugárzás, porral, maró gőzzel/gázzal vagy erős elektromos/mágneses térrel járó nehéz körülmények, illetve külön felügyeletet igénylő létesítmény esetén további intézkedések szükségesek. A teljes rendszer biztonságáról az integrátornak kell gondoskodnia. |
| Tárolás és hulladékkezelés | Az útmutató tárolásra −40 … +85 °C-ot és 10–95% relatív páratartalmat ad meg, kondenzáció nélkül. A villamos és elektronikus hulladékokra vonatkozó előírásokat be kell tartani. |
Megfelelőségek és nyilatkozatok
| CE | Megfelelőségi jelölés |
|---|---|
| UL | UL508; E255817; Underwriters Laboratories Inc. |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
SCIP értesítési számok
| Bulgária | ee8b3ea5-15c1-45d9-8bcc-d73670c4c6fe |
|---|---|
| Cseh Köztársaság | 30618d2b-98b4-4bd3-9376-269bf618f4a8 |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85044095900 |
Termékbesorolások
| eCl@ss 10.0 | 27-04-07-01 |
|---|---|
| eCl@ss 9.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 7.0 | EC002540 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2024.07.22. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 787-783 redundanciamodul, 2 × 9–54 V DC / 12,5 A bemenet, 9–54 V DC / 25 A kimenet, LED és potenciálmentes jelzőérintkező használati útmutató
Biztonsági feltételek
| Képesítés és ellenőrzés | Csak szakképzett villamos szakember telepítheti és helyezheti üzembe; EN50110-1/-2, IEC60364. Szállítási sérülés esetén nem helyezhető üzembe. |
|---|---|
| Feszültségmentesítés | Szerelés, bekötés, javítás és karbantartás előtt minden használt tápforrást le kell választani. |
| Érintés- és ESD-védelem | Megfelelő érintésvédelem szükséges; EN61340-5-1/-3 szerinti elektrosztatikus kisülés elleni védelem és környezeti földelés. |
| Környezet és burkolat | Száraz beltérben, szerszámmal nyitható kiegészítő burkolatban; hozzáférés csak jogosult szakembernek. A burkolat biztosítsa a szennyezettségi fokot, érintés-, UV-, tűzterjedés- és mechanikai védelmet. |
| Leválasztás és túláramvédelem | A rendszeroldalon megfelelő, a termék közelében kezelhető leválasztó és túláramvédelem szükséges; a KI állást egyértelműen jelölni kell. |
| Külön biztonságos alkalmazási feltételek | Az útmutató szerszámmal nyitható, legalább IP54 burkolatot ír elő IEC60079-0 és IEC60079-7 követelményekkel, legfeljebb 2 szennyezettségi fokkal; legalább 105 °C-ra méretezett vezető és külső földelés szükséges. Tranziens zavar nem lépheti túl a névleges feszültségtartomány 140%-át. Ez nem jelent /000-040 minősítést a jelen változathoz. |
| Beépítési helyzet | Vízszintes beépítés, légbe- és kiömlés felül és alul. Más helyzetnél az útmutató legfeljebb 50% kimeneti teljesítményt és legfeljebb +55 °C környezeti hőmérsékletet ajánl; a minimális távolságokat meg kell tartani. |
| Terhelés és zárlat | A kimenet túlterhelés és rövidzárlat ellen nem védett; viselkedése az előtte kapcsolt tápegységtől függ. |
| Több modul párhuzamos kapcsolása | Külső sínre szerelhető sorkapcsokat kell használni; több redundanciamodul közvetlen párhuzamos kötése a készülék kimeneti kapcsain nem megengedett. |
| Tisztítás és karbantartás | Érintés előtt hagyni kell lehűlni. Csak száraz vagy vízzel nedvesített puha kendő használható; csiszoló hatású szer, alkohol vagy aceton nem. Védeni kell portól, nedvességtől, sugárzástól és agresszív vegyszerektől. Javítás csak az előírt intézkedések keretében. |
| Különleges alkalmazási környezet | Erős ionizáló sugárzás, porral, maró gőzzel/gázzal vagy erős elektromos/mágneses térrel járó nehéz körülmények, illetve külön felügyeletet igénylő létesítmény esetén további intézkedések szükségesek. A teljes rendszer biztonságáról az integrátornak kell gondoskodnia. |
| Tárolás és hulladékkezelés | Az útmutató tárolásra −40 … +85 °C-ot és 10–95% relatív páratartalmat ad meg, kondenzáció nélkül. A villamos és elektronikus hulladékokra vonatkozó előírásokat be kell tartani. |
DIN35 sínre szerelés
1
Feszültségmentes állapotban akaszd a hátoldali horgot a DIN35 sín felső peremére.
2
Nyomd a modult a sín felé, és közben húzd a reteszt, hogy a modul bepattanjon.
Eltávolítás
1
Húzd meg az alul elhelyezett reteszt, hogy a síntartó kioldjon.
2
Billentsd a modult előre, majd akaszd le a sínről.
Bekötés
1
Bekötés előtt ellenőrizd az eszköz adattábláján megadott üzemi feszültséget; minden tápforrás legyen leválasztva.
2
Csak rézvezetőt használj, a 787-783 változat 0,5–6 mm² / 20–10 AWG tartományával és 11–12 mm csupaszolási hosszával. A vezeték méretezésénél vedd figyelembe a tápegység lehetséges, legfeljebb körülbelül 1,8 × Iout,nom kimeneti áramát.
3
A kapocspontot a karral, szerszám nélkül nyisd ki, majd gondosan zárd vissza. Bemeneten négy kék kapocspont van: két pozitív és két negatív; kimeneten pozitív és negatív pont.
Párhuzamos kapcsolás és terhelés
Két tápegység kimenetének leválasztására használható. Több mint két tápegységnél több modul kimenete párhuzamosítható külső sorkapcsokon; közvetlenül a készülék kimeneti kapcsain nem. Redundáns üzemben 12,5 A, párhuzamos üzemben 25 A a megadott kimeneti áram. +55 °C felett −2,66%/K teljesítménycsökkentés érvényes +70 °C-ig.
Beépítési távolságok és eltérő adatok
| Hűtési távolságok | Bal/jobb: 15 mm; fent/lent: 70 mm. Természetes konvekcióhoz, vízszintes beépítéshez, +70 °C környezeti hőmérséklethez és teljes terheléshez megadva. |
|---|---|
| Felületi hőmérséklet | A ház felülete meghaladhatja a +70 °C-ot, belső alkatrészek a +100 °C-ot. |
| Terhelésvizsgálati pont | 9–54 V DC bemenet, 1350 W kimeneti teljesítmény, +55 °C; 787-783 változatcsalád |
| Eltérő tömegadatok | A magyar adatlap 31,1 g, a szerelési útmutató 787-783 változatoszlopa 340 g tömeget ad meg. A két gyártói érték külön szerepel; egyik sem lett átszámítva vagy a másikkal helyettesítve. |
| Eltérő szigetelési feszültség | A magyar adatlap 0,5 kV DC értéket, a szerelési útmutató 0,5 kV AC értéket ad meg. Az AC és DC vizsgálati adatok nem cserélhetők fel. |
| Eltérő mélységadatok | A 92 mm és 3,662 inch mélységadat nem egymás pontos átváltása; mindkét eredeti érték külön marad feltüntetve. |
| Hőmérsékleti előírások | A magyar adatlap és az útmutató műszaki táblázata −25 … +70 °C üzemi tartományt és +55 °C felett teljesítménycsökkentést ad meg. Az útmutató általános biztonsági felsorolása telepítésre, kezelésre és karbantartásra −25 … +50 °C-ot ír elő. A különböző gyártói előírások külön szerepelnek; a felső határok nem helyettesítik egymást. |
| Változatspecifikus robbanásvédelmi minősítések | A szerelési útmutató ANSI/ISA12.12.01, E484199, Class I Division2 A/B/C/D T4, továbbá ATEX és IECEx minősítéseket felsoroló oszlopa kizárólag a /000-040 változatokra vonatkozik. Ezek nem a jelen 787-783 változat tanúsítványai. |
| Redundáns és párhuzamos áram | A 25 A kimeneti adat a párhuzamos üzemhez tartozik. Redundáns üzemben a kimeneti áram 12,5 A. |
| MTBF értelmezése | Az MTBF statisztikai megbízhatósági mutató; nem garantált használati idő. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
