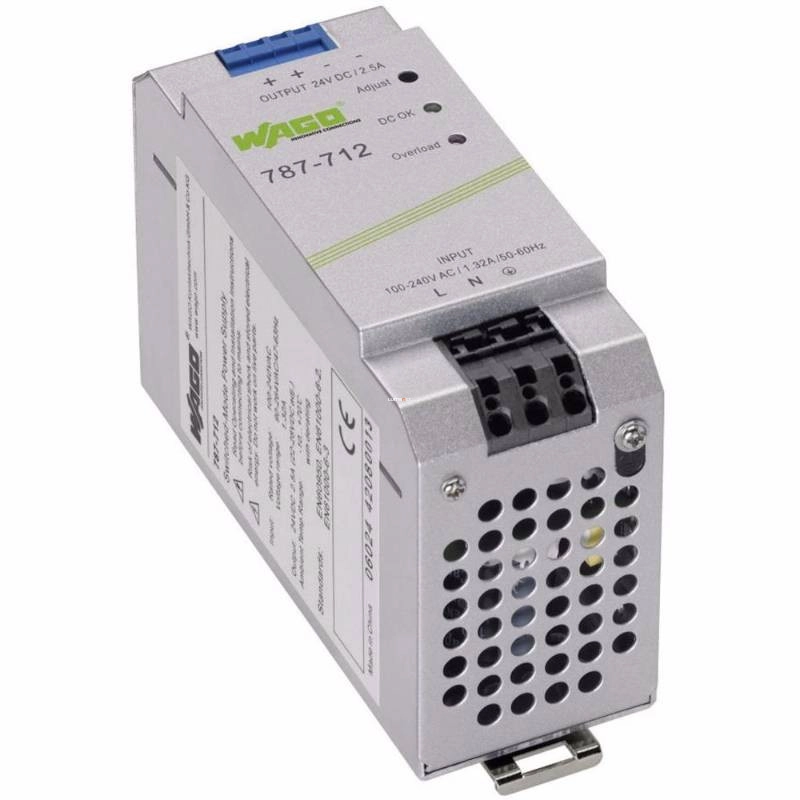

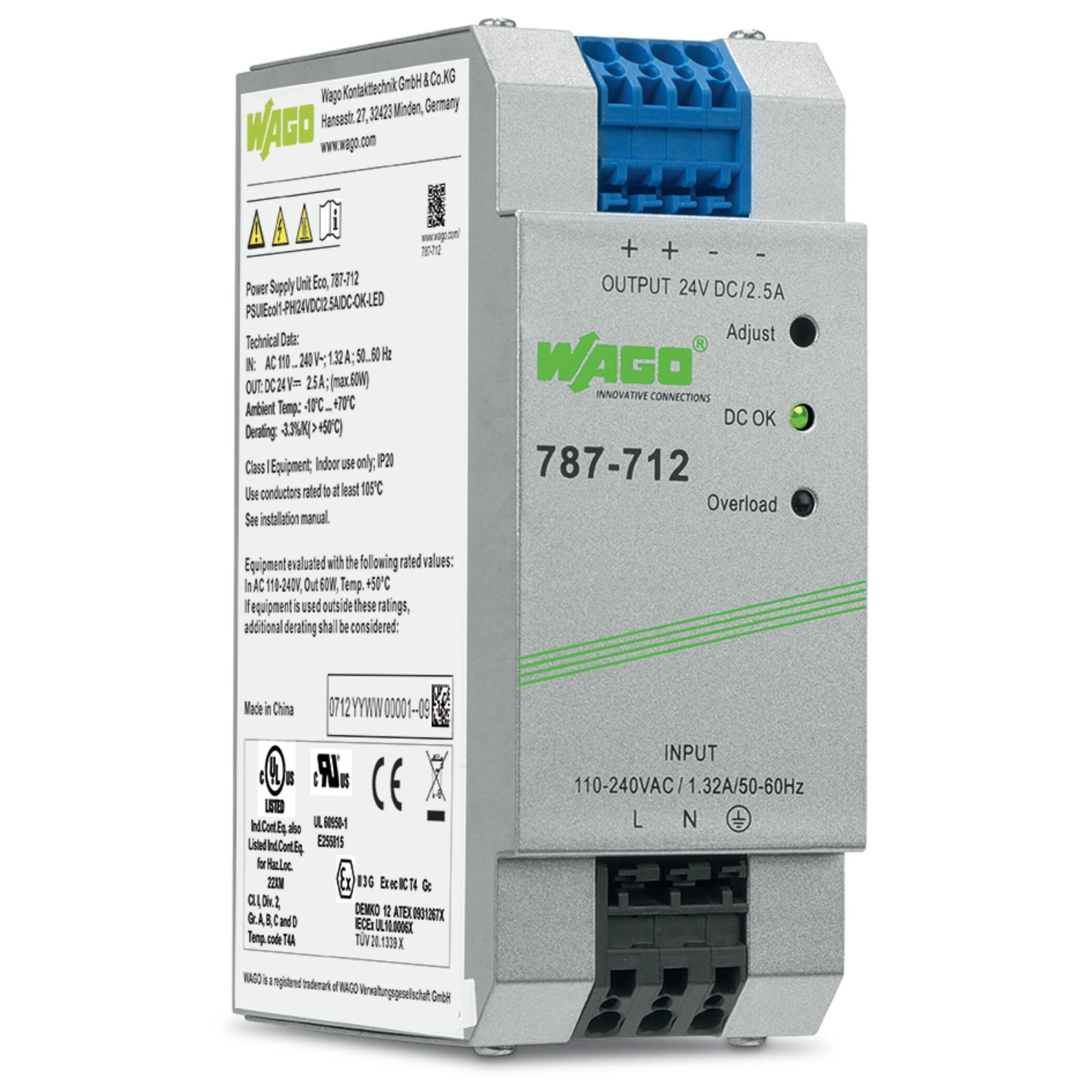

Wago 787-712 Eco kapcsolóüzemű tápegység, 1 fázisú, 24 V DC, 2,5 A, DC-OK LED, 4 mm²
RRP:40 208 Ft
39 806 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
34 669 Ft
nettó 27 298 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: Kapcsolóüzemű tápegység Természetes hőleadás vízszintes beszerelés esetén Vezérlőszekrényben történő felhasználáshoz Alkalmas soros és párhuzamos működtetéshez is Elektromosan leválasztott kimeneti feszültség (SELV) az UL 60950-1 szerint; PELV az EN 60204 szerint
A Wago 787-712 eco egyfázisú kapcsolóüzemű tápegység, 24 V DC névleges kimeneti feszültséggel, 2,5 A névleges kimeneti árammal és 60 W névleges teljesítménnyel. Zöld DC OK LED mutatja a kimenet állapotát. A piros LED a túlterhelést jelzi.
Villamos, geometriai és környezeti adatok
| Fázisok száma | 1 |
|---|---|
| Névleges bemeneti feszültség | 1 x 100 … 240 V AC |
| Bemeneti feszültségtartomány | 1 x 90 … 264 V AC; 90 … 373 V DC |
| Névleges hálózati frekvenciatartomány | 47 … 63 Hz; 0 Hz |
| Bemeneti áram | Iᵢ ≤ 0,7 A (230 V AC); ≤ 1,2 A (115 V AC) |
| Szivárgóáram | ≤ 1 mA |
| Bekapcsolási áram | ≤ 30 A |
| Teljesítményfaktor korrekció (PFC) | passzív |
| Hálózatkimaradás áthidalási ideje | ≥ 20 ms (230 V AC) |
| Névleges kimeneti feszültség | 24 V DC (SELV) |
| Kimeneti feszültségtartomány | 22 … 28 V DC (állítható) |
| Alapbeállítás | 24 V DC |
| Névleges kimeneti áram | Iₒ,nom 2,5 A (24 V DC) |
| Névleges kimeneti teljesítmény | 60 W |
| Megengedett eltérés | ≤ 1 % |
| Maradék feszültségingadozás | ≤ 100 mV (Csúcstól csúcsig) |
| Túlterheléses viselkedés | Konstans teljesítmény (túlterhelési tartomány: 1,15 … 1,4 x Iₒ,nom); kikapcsolás és automatikus újraindítás rövidzár vagy folyamatos túlterhelés miatt |
| Kijelzés és jelzés | 1 x LED DC OK (zöld) 1 x túlterhelés LED (piros) |
| Működési állapot visszajelző | Zöld LED (24 V DC OK) Piros LED (túlterhelés) |
| Veszteség | ≤ 8,3 W (230 V AC; névleges terhelés) |
| Veszteség (max.) | 11,5 W (110 V AC / 24 V DC; 2,75 A) |
| Hatékonyság (ált.) | 86 % (230 V AC) |
| Belső biztosíték | F 2,5 A / 250 V AC |
| Külső biztosíték DC bemenetnél | Egy külső DC biztosító szükséges a DC bemeneti feszültséghez. |
| Ajánlott előtét-kismegszakító | Kismegszakító: 10 A, 16 A; kioldási karakterisztika: B vagy C |
| Szigetelési feszültség (elsődleges-másodlagos) | 4,242 kV DC |
| Szigetelési feszültség (elsődleges-GND) | 2,2 kV DC |
| Szigetelési feszültség (másodlagos-GND) | 0,7 kV DC |
| Védelmi osztály | I |
| IP-védettség | IP20; az EN 60529 szerint |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Primer tranziensvédelem | Varisztor |
| Rövidzár védett | Igen |
| Üresjárás-állóság | Igen |
| Párhuzamos működés | Igen |
| Soros működés | Igen |
| Meghibásodások közötti átlagos idő (MTBF) | 480 000 h (az IEC 61709 szerint) |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 92 mm / 3,622 inch |
| Mélység a DIN kalapsín felső részétől | 136 mm / 5,354 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tűzterhelés | 4,4 MJ |
| Tömeg | 470 g |
| Környezeti hőmérséklet (működés közben) | -10 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Relatív páratartalom | ≤ 95 % (nincs kondenzáció) |
| Teljesítménycsökkenés | -3,3 %/K (> 50 °C; 230 V AC) |
| Klimatikus kategória | 3K3 (az EN 60721 szerint) |
| Megfelelőségi jelölés | CE |
| Szabványok/előírások | EN 62368-1 EN 61204-3 cURus 60950-1 cULus 508 ANSI/ISA 12.12.01 (I. osztály, 2. csop.) ATEX IEC Ex SEMI F47 UL HazLoc |
| Teljesítménytényező | ≥ 0,5 (230 V AC) |
Csatlakozások külön alkalmazási körrel
| Bemenet/kimenet; csatlakozástechnika | CAGE CLAMP |
|---|---|
| Bemenet/kimenet; WAGO csatlakozósorozat | 745 |
| Bemenet/kimenet; tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Bemenet/kimenet; finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Bemenet/kimenet; csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| 12 AWG vezeték megjegyzése | THHN, THWN |
Működés és alkalmazási feltételek
| Rendeltetés | Vezérlőszekrényben történő felhasználáshoz. |
|---|---|
| Hőleadás | Természetes hőleadás vízszintes beszerelés esetén. |
| Kimeneti leválasztás | SELV az EN 60950-1/UL 60950-1 szerint; PELV az EN 60204 szerint. |

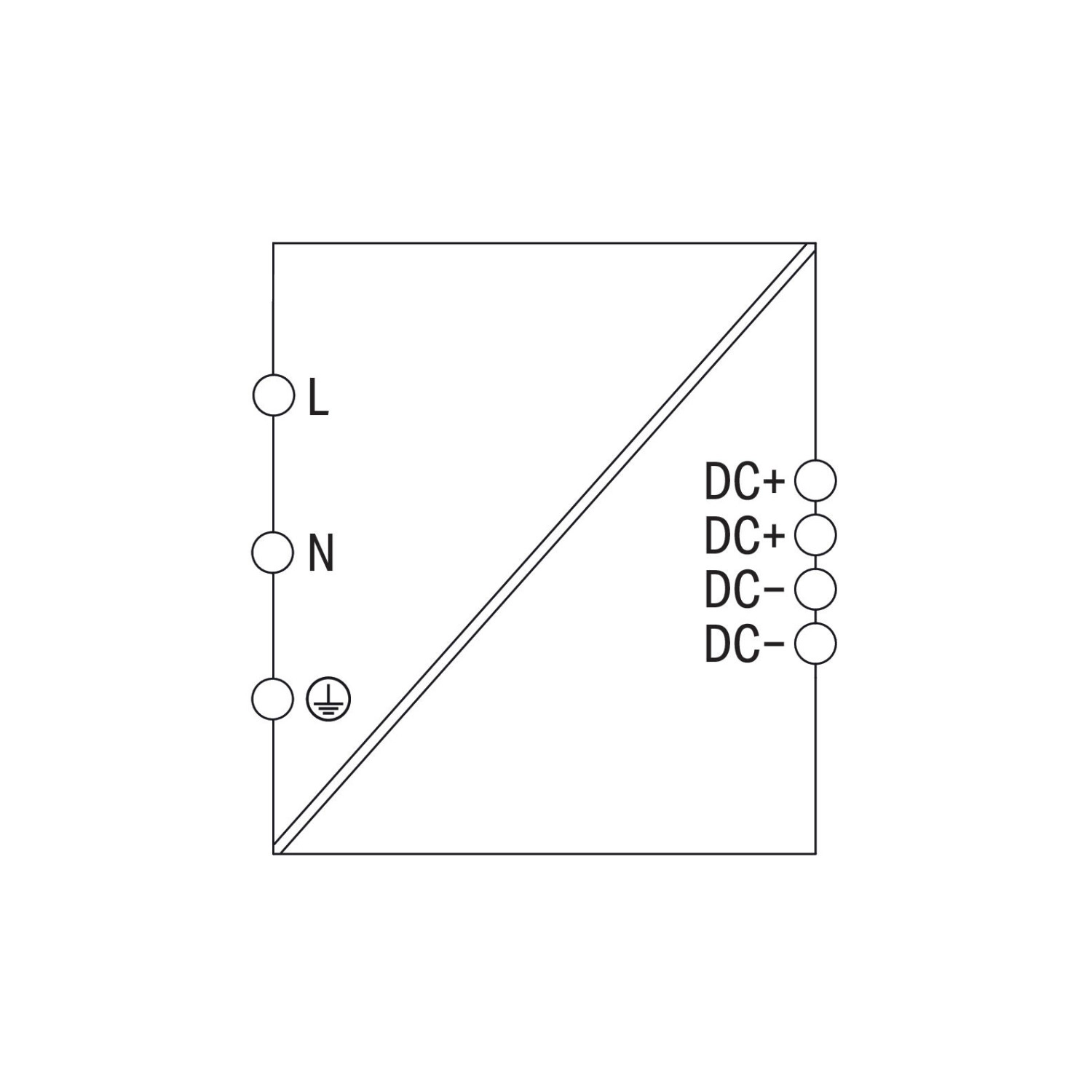

| Bemeneti kapocsjelölések | L, N és PE. |
| Kimeneti kapocsjelölések | Két DC+ és két DC− kapocspont. |
Szerelési és biztonsági feltételek
| Feszültségmentes munkavégzés | Szerelés és huzalozás előtt válaszd le a készüléket a hálózati táplálásról. Tartsd be a helyi biztonsági, baleset-megelőzési és műszaki előírásokat, valamint az adattábla jelöléseit. |
|---|---|
| Mechanikai és érintési védelem | A részegységeket ne hajlítsd meg, a szigetelési távolságokat ne változtasd meg, és kerüld az elektromos alkatrészek, illetve kapcsok érintését. |
| Beépítési feltétel | A készülék villamos berendezésbe vagy gépbe építhető alkatrész. Gépbe építve az üzemszerű működés csak a gép megfelelőségének megállapítása után kezdhető meg; az EN 60204 és az EMC-követelmények betartása szükséges. |
| Szakképzettség | Telepítést, üzembe helyezést, üzemeltetést és karbantartást csak szakképzett személy végezhet az IEC 60364 és VDE 0105 szerint. |
| Alkalmazási korlátok | További intézkedések nélkül nem használható nagy ionizáló sugárzás, erős porképződés, maró gőzök vagy gázok, erős villamos vagy mágneses tér mellett, illetve külön felügyeletet igénylő berendezésekben, például felvonóknál vagy különösen veszélyes helyen. |
| Biztonságos beépítés | Nyitott kivitelű készülék, a környezethez megfelelő burkolatba építendő. Csak száraz környezetben, EN 60715 szerinti DIN 35 sínen üzemeltesd. |
| Különleges biztonságos használat | A tápegység szerszámmal hozzáférhető, ATEX- és IECEx-tanúsított IP54 burkolatba építendő az IEC 60529 szerint. Legalább 105 °C-ra méretezett vezeték és legalább 4 mm² keresztmetszetű védővezető szükséges; a szennyezettségi fok legfeljebb 2. |
| Hőleadás és helyzet | Vízszintes beépítésnél a levegőbeömlő alul, a kiömlő felül legyen. Más beépítési helyzet a használó felelőssége; ekkor legfeljebb 50% kimeneti teljesítmény és legfeljebb +45 °C környezeti hőmérséklet ajánlott. |
| Robbanásvédelmi korlátozás | Csak Class I, Division 2, A/B/C/D csoportú veszélyes vagy nem veszélyes területen használható. Feszültség alatt ne válaszd le, kivéve, ha biztos, hogy a terület mentes gyújtóképes koncentrációtól. Alkatrészcsere ronthatja a Class I, Division 2 alkalmazhatóságát. |
| Forró felület és hűtés | Üzem közben a felület forró lehet; ne akadályozd a hűtést, és tarts megfelelő távolságot a szomszédos részegységektől. |
Gyártói kezelési műveletek
| Átvétel | Ellenőrizd a szállítási sérülést, például a deformációt és a laza alkatrészeket; a sérülést haladéktalanul jelezd a fuvarozónak, akkor is, ha a csomagolás ép. |
|---|---|
| Sínre szerelés | A hátoldali horgot akaszd a DIN 35 sín felső peremére. Nyomd a tápegységet a sín felé, és egyidejűleg húzd az alsó fület, amíg a készülék bepattan. |
| Leszerelés | Húzd meg az alsó fület a sínrögzítés oldásához, majd előrebillentve akaszd le a tápegységet. |
| Bekötés előtti ellenőrzés | Csatlakoztatás előtt ellenőrizd az üzemi feszültséget az adattáblán. |
| Kapocskiosztás | A fekete primer WAGO 745 CAGE CLAMP kapcsok L, N és PE jelölésűek. A szekunder oldalon négy kék pont található: két pozitív és két negatív. |
| Vezeték kiválasztása | A WAGO 745 kapcsok egyedi tömör vagy finom elemi szálas vezetékhez, legfeljebb 4 mm² / AWG 12 keresztmetszetig használhatók. A keresztmetszet méretezésénél a lehetséges, körülbelül 1,5 × Iₒ,nom kimeneti áramot is vedd figyelembe. |
| Kimeneti feszültség beállítása | Az előlapi Adjust potenciométerrel 22–28 V DC tartományban állítható a kimeneti feszültség. |
| LED-jelzés | A zöld DC OK LED a kimeneti feszültséget, a piros Overload LED a kimeneti túlterhelést vagy rövidzárat jelzi. |
| Párhuzamos működés | Csak azonos típusú készülékeket köss párhuzamosan. A kimeneti feszültségeket lehetőleg pontosan azonosra állítsd; a tápegységek és a terhelés közti vezetékellenállás legyen közel azonos. Külső sínre szerelhető sorkapcsokat használj: közvetlen párhuzamos összekötés a készülék szekunder kapocssorán nem megengedett. A pozitív ágba a készülék maximális kimeneti áramára méretezett leválasztódióda ajánlott. |
| Karbantartás és hiba | Óvd a készüléket portól, nedvességtől, sugárzástól és agresszív vegyszerektől. Meghibásodásnál javításra küldd a gyártónak a hibajelenség, üzemi körülmények, huzalozás és előzmények leírásával. |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc. UL 508 E255817 |
|---|---|
| UR | Underwriters Laboratories Inc. UL 60950-1 E255815 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| SEMI F47 gyártói nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX001X_ec |
| UL | UL International Germany GmbH (veszélyes környezet) ANSI/ISA 12.12.01 E198726 Section 5 |
Opcionális kiegészítők
| 210-769 | Csavarhúzó; zöld |
|---|---|
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
SCIP bejelentések
| SCIP bejelentési szám (Bulgária) | a447b5ed-bfab-4354-ad87-91c72437e9ed |
|---|---|
| SCIP bejelentési szám (Csehország) | 648038fe-6170-414c-8081-c02ad85c75d0 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a névleges kimenet?
24 V DC; 2,5 A; 60 W.
Milyen sínre szerelhető?
DIN 35 kalapsínre.
Milyen a védettsége?
IP20 az EN 60529 szerint.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-712
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
596 g/db
Cikkszám
4045454908195

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 787-712 Eco kapcsolóüzemű tápegység, 1 fázisú, 24 V DC, 2,5 A, DC-OK LED, 4 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-712 |
| GTIN / EAN | 4045454908195 |
| Terméktípus | ECO egyfázisú kapcsolóüzemű tápegység |
Villamos, geometriai és környezeti adatok
| Fázisok száma | 1 |
|---|---|
| Névleges bemeneti feszültség | 1 x 100 … 240 V AC |
| Bemeneti feszültségtartomány | 1 x 90 … 264 V AC; 90 … 373 V DC |
| Névleges hálózati frekvenciatartomány | 47 … 63 Hz; 0 Hz |
| Bemeneti áram | Iᵢ ≤ 0,7 A (230 V AC); ≤ 1,2 A (115 V AC) |
| Szivárgóáram | ≤ 1 mA |
| Bekapcsolási áram | ≤ 30 A |
| Teljesítményfaktor korrekció (PFC) | passzív |
| Hálózatkimaradás áthidalási ideje | ≥ 20 ms (230 V AC) |
| Névleges kimeneti feszültség | 24 V DC (SELV) |
| Kimeneti feszültségtartomány | 22 … 28 V DC (állítható) |
| Alapbeállítás | 24 V DC |
| Névleges kimeneti áram | Iₒ,nom 2,5 A (24 V DC) |
| Névleges kimeneti teljesítmény | 60 W |
| Megengedett eltérés | ≤ 1 % |
| Maradék feszültségingadozás | ≤ 100 mV (Csúcstól csúcsig) |
| Túlterheléses viselkedés | Konstans teljesítmény (túlterhelési tartomány: 1,15 … 1,4 x Iₒ,nom); kikapcsolás és automatikus újraindítás rövidzár vagy folyamatos túlterhelés miatt |
| Kijelzés és jelzés | 1 x LED DC OK (zöld) 1 x túlterhelés LED (piros) |
| Működési állapot visszajelző | Zöld LED (24 V DC OK) Piros LED (túlterhelés) |
| Veszteség | ≤ 8,3 W (230 V AC; névleges terhelés) |
| Veszteség (max.) | 11,5 W (110 V AC / 24 V DC; 2,75 A) |
| Hatékonyság (ált.) | 86 % (230 V AC) |
| Belső biztosíték | F 2,5 A / 250 V AC |
| Külső biztosíték DC bemenetnél | Egy külső DC biztosító szükséges a DC bemeneti feszültséghez. |
| Ajánlott előtét-kismegszakító | Kismegszakító: 10 A, 16 A; kioldási karakterisztika: B vagy C |
| Szigetelési feszültség (elsődleges-másodlagos) | 4,242 kV DC |
| Szigetelési feszültség (elsődleges-GND) | 2,2 kV DC |
| Szigetelési feszültség (másodlagos-GND) | 0,7 kV DC |
| Védelmi osztály | I |
| IP-védettség | IP20; az EN 60529 szerint |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Primer tranziensvédelem | Varisztor |
| Rövidzár védett | Igen |
| Üresjárás-állóság | Igen |
| Párhuzamos működés | Igen |
| Soros működés | Igen |
| Meghibásodások közötti átlagos idő (MTBF) | 480 000 h (az IEC 61709 szerint) |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 92 mm / 3,622 inch |
| Mélység a DIN kalapsín felső részétől | 136 mm / 5,354 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tűzterhelés | 4,4 MJ |
| Tömeg | 470 g |
| Környezeti hőmérséklet (működés közben) | -10 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Relatív páratartalom | ≤ 95 % (nincs kondenzáció) |
| Teljesítménycsökkenés | -3,3 %/K (> 50 °C; 230 V AC) |
| Klimatikus kategória | 3K3 (az EN 60721 szerint) |
| Megfelelőségi jelölés | CE |
| Szabványok/előírások | EN 62368-1 EN 61204-3 cURus 60950-1 cULus 508 ANSI/ISA 12.12.01 (I. osztály, 2. csop.) ATEX IEC Ex SEMI F47 UL HazLoc |
| Teljesítménytényező | ≥ 0,5 (230 V AC) |
Csatlakozások külön alkalmazási körrel
| Bemenet/kimenet; csatlakozástechnika | CAGE CLAMP |
|---|---|
| Bemenet/kimenet; WAGO csatlakozósorozat | 745 |
| Bemenet/kimenet; tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Bemenet/kimenet; finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Bemenet/kimenet; csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| 12 AWG vezeték megjegyzése | THHN, THWN |
Működés és alkalmazási feltételek
| Rendeltetés | Vezérlőszekrényben történő felhasználáshoz. |
|---|---|
| Hőleadás | Természetes hőleadás vízszintes beszerelés esetén. |
| Kimeneti leválasztás | SELV az EN 60950-1/UL 60950-1 szerint; PELV az EN 60204 szerint. |
| Bemeneti kapocsjelölések | L, N és PE. |
| Kimeneti kapocsjelölések | Két DC+ és két DC− kapocspont. |
Szerelési és biztonsági feltételek
| Feszültségmentes munkavégzés | Szerelés és huzalozás előtt válaszd le a készüléket a hálózati táplálásról. Tartsd be a helyi biztonsági, baleset-megelőzési és műszaki előírásokat, valamint az adattábla jelöléseit. |
|---|---|
| Mechanikai és érintési védelem | A részegységeket ne hajlítsd meg, a szigetelési távolságokat ne változtasd meg, és kerüld az elektromos alkatrészek, illetve kapcsok érintését. |
| Beépítési feltétel | A készülék villamos berendezésbe vagy gépbe építhető alkatrész. Gépbe építve az üzemszerű működés csak a gép megfelelőségének megállapítása után kezdhető meg; az EN 60204 és az EMC-követelmények betartása szükséges. |
| Szakképzettség | Telepítést, üzembe helyezést, üzemeltetést és karbantartást csak szakképzett személy végezhet az IEC 60364 és VDE 0105 szerint. |
| Alkalmazási korlátok | További intézkedések nélkül nem használható nagy ionizáló sugárzás, erős porképződés, maró gőzök vagy gázok, erős villamos vagy mágneses tér mellett, illetve külön felügyeletet igénylő berendezésekben, például felvonóknál vagy különösen veszélyes helyen. |
| Biztonságos beépítés | Nyitott kivitelű készülék, a környezethez megfelelő burkolatba építendő. Csak száraz környezetben, EN 60715 szerinti DIN 35 sínen üzemeltesd. |
| Különleges biztonságos használat | A tápegység szerszámmal hozzáférhető, ATEX- és IECEx-tanúsított IP54 burkolatba építendő az IEC 60529 szerint. Legalább 105 °C-ra méretezett vezeték és legalább 4 mm² keresztmetszetű védővezető szükséges; a szennyezettségi fok legfeljebb 2. |
| Hőleadás és helyzet | Vízszintes beépítésnél a levegőbeömlő alul, a kiömlő felül legyen. Más beépítési helyzet a használó felelőssége; ekkor legfeljebb 50% kimeneti teljesítmény és legfeljebb +45 °C környezeti hőmérséklet ajánlott. |
| Robbanásvédelmi korlátozás | Csak Class I, Division 2, A/B/C/D csoportú veszélyes vagy nem veszélyes területen használható. Feszültség alatt ne válaszd le, kivéve, ha biztos, hogy a terület mentes gyújtóképes koncentrációtól. Alkatrészcsere ronthatja a Class I, Division 2 alkalmazhatóságát. |
| Forró felület és hűtés | Üzem közben a felület forró lehet; ne akadályozd a hűtést, és tarts megfelelő távolságot a szomszédos részegységektől. |
Gyártói kezelési műveletek
| Átvétel | Ellenőrizd a szállítási sérülést, például a deformációt és a laza alkatrészeket; a sérülést haladéktalanul jelezd a fuvarozónak, akkor is, ha a csomagolás ép. |
|---|---|
| Sínre szerelés | A hátoldali horgot akaszd a DIN 35 sín felső peremére. Nyomd a tápegységet a sín felé, és egyidejűleg húzd az alsó fület, amíg a készülék bepattan. |
| Leszerelés | Húzd meg az alsó fület a sínrögzítés oldásához, majd előrebillentve akaszd le a tápegységet. |
| Bekötés előtti ellenőrzés | Csatlakoztatás előtt ellenőrizd az üzemi feszültséget az adattáblán. |
| Kapocskiosztás | A fekete primer WAGO 745 CAGE CLAMP kapcsok L, N és PE jelölésűek. A szekunder oldalon négy kék pont található: két pozitív és két negatív. |
| Vezeték kiválasztása | A WAGO 745 kapcsok egyedi tömör vagy finom elemi szálas vezetékhez, legfeljebb 4 mm² / AWG 12 keresztmetszetig használhatók. A keresztmetszet méretezésénél a lehetséges, körülbelül 1,5 × Iₒ,nom kimeneti áramot is vedd figyelembe. |
| Kimeneti feszültség beállítása | Az előlapi Adjust potenciométerrel 22–28 V DC tartományban állítható a kimeneti feszültség. |
| LED-jelzés | A zöld DC OK LED a kimeneti feszültséget, a piros Overload LED a kimeneti túlterhelést vagy rövidzárat jelzi. |
| Párhuzamos működés | Csak azonos típusú készülékeket köss párhuzamosan. A kimeneti feszültségeket lehetőleg pontosan azonosra állítsd; a tápegységek és a terhelés közti vezetékellenállás legyen közel azonos. Külső sínre szerelhető sorkapcsokat használj: közvetlen párhuzamos összekötés a készülék szekunder kapocssorán nem megengedett. A pozitív ágba a készülék maximális kimeneti áramára méretezett leválasztódióda ajánlott. |
| Karbantartás és hiba | Óvd a készüléket portól, nedvességtől, sugárzástól és agresszív vegyszerektől. Meghibásodásnál javításra küldd a gyártónak a hibajelenség, üzemi körülmények, huzalozás és előzmények leírásával. |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc. UL 508 E255817 |
|---|---|
| UR | Underwriters Laboratories Inc. UL 60950-1 E255815 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| SEMI F47 gyártói nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX001X_ec |
| UL | UL International Germany GmbH (veszélyes környezet) ANSI/ISA 12.12.01 E198726 Section 5 |
Opcionális kiegészítők
| 210-769 | Csavarhúzó; zöld |
|---|---|
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85044083900 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121004 |
|---|---|
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 9.0 | 27-04-07-01 |
| ETIM 9.0 | EC002540 |
| ETIM 10.0 | EC002540 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.06.01. |
|---|
SCIP bejelentések
| SCIP bejelentési szám (Bulgária) | a447b5ed-bfab-4354-ad87-91c72437e9ed |
|---|---|
| SCIP bejelentési szám (Csehország) | 648038fe-6170-414c-8081-c02ad85c75d0 |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 787-712 Eco kapcsolóüzemű tápegység, 1 fázisú, 24 V DC, 2,5 A, DC-OK LED, 4 mm² használati útmutató
Szerelés előtti feltételek
| Feszültségmentes munkavégzés | Szerelés és huzalozás előtt válaszd le a készüléket a hálózati táplálásról. Tartsd be a helyi biztonsági, baleset-megelőzési és műszaki előírásokat, valamint az adattábla jelöléseit. |
|---|---|
| Mechanikai és érintési védelem | A részegységeket ne hajlítsd meg, a szigetelési távolságokat ne változtasd meg, és kerüld az elektromos alkatrészek, illetve kapcsok érintését. |
| Beépítési feltétel | A készülék villamos berendezésbe vagy gépbe építhető alkatrész. Gépbe építve az üzemszerű működés csak a gép megfelelőségének megállapítása után kezdhető meg; az EN 60204 és az EMC-követelmények betartása szükséges. |
| Szakképzettség | Telepítést, üzembe helyezést, üzemeltetést és karbantartást csak szakképzett személy végezhet az IEC 60364 és VDE 0105 szerint. |
| Alkalmazási korlátok | További intézkedések nélkül nem használható nagy ionizáló sugárzás, erős porképződés, maró gőzök vagy gázok, erős villamos vagy mágneses tér mellett, illetve külön felügyeletet igénylő berendezésekben, például felvonóknál vagy különösen veszélyes helyen. |
| Biztonságos beépítés | Nyitott kivitelű készülék, a környezethez megfelelő burkolatba építendő. Csak száraz környezetben, EN 60715 szerinti DIN 35 sínen üzemeltesd. |
| Különleges biztonságos használat | A tápegység szerszámmal hozzáférhető, ATEX- és IECEx-tanúsított IP54 burkolatba építendő az IEC 60529 szerint. Legalább 105 °C-ra méretezett vezeték és legalább 4 mm² keresztmetszetű védővezető szükséges; a szennyezettségi fok legfeljebb 2. |
| Hőleadás és helyzet | Vízszintes beépítésnél a levegőbeömlő alul, a kiömlő felül legyen. Más beépítési helyzet a használó felelőssége; ekkor legfeljebb 50% kimeneti teljesítmény és legfeljebb +45 °C környezeti hőmérséklet ajánlott. |
| Robbanásvédelmi korlátozás | Csak Class I, Division 2, A/B/C/D csoportú veszélyes vagy nem veszélyes területen használható. Feszültség alatt ne válaszd le, kivéve, ha biztos, hogy a terület mentes gyújtóképes koncentrációtól. Alkatrészcsere ronthatja a Class I, Division 2 alkalmazhatóságát. |
| Forró felület és hűtés | Üzem közben a felület forró lehet; ne akadályozd a hűtést, és tarts megfelelő távolságot a szomszédos részegységektől. |
Szerelés és kezelés
| Átvétel | Ellenőrizd a szállítási sérülést, például a deformációt és a laza alkatrészeket; a sérülést haladéktalanul jelezd a fuvarozónak, akkor is, ha a csomagolás ép. |
|---|---|
| Sínre szerelés | A hátoldali horgot akaszd a DIN 35 sín felső peremére. Nyomd a tápegységet a sín felé, és egyidejűleg húzd az alsó fület, amíg a készülék bepattan. |
| Leszerelés | Húzd meg az alsó fület a sínrögzítés oldásához, majd előrebillentve akaszd le a tápegységet. |
| Bekötés előtti ellenőrzés | Csatlakoztatás előtt ellenőrizd az üzemi feszültséget az adattáblán. |
| Kapocskiosztás | A fekete primer WAGO 745 CAGE CLAMP kapcsok L, N és PE jelölésűek. A szekunder oldalon négy kék pont található: két pozitív és két negatív. |
| Vezeték kiválasztása | A WAGO 745 kapcsok egyedi tömör vagy finom elemi szálas vezetékhez, legfeljebb 4 mm² / AWG 12 keresztmetszetig használhatók. A keresztmetszet méretezésénél a lehetséges, körülbelül 1,5 × Iₒ,nom kimeneti áramot is vedd figyelembe. |
| Kimeneti feszültség beállítása | Az előlapi Adjust potenciométerrel 22–28 V DC tartományban állítható a kimeneti feszültség. |
| LED-jelzés | A zöld DC OK LED a kimeneti feszültséget, a piros Overload LED a kimeneti túlterhelést vagy rövidzárat jelzi. |
| Párhuzamos működés | Csak azonos típusú készülékeket köss párhuzamosan. A kimeneti feszültségeket lehetőleg pontosan azonosra állítsd; a tápegységek és a terhelés közti vezetékellenállás legyen közel azonos. Külső sínre szerelhető sorkapcsokat használj: közvetlen párhuzamos összekötés a készülék szekunder kapocssorán nem megengedett. A pozitív ágba a készülék maximális kimeneti áramára méretezett leválasztódióda ajánlott. |
| Karbantartás és hiba | Óvd a készüléket portól, nedvességtől, sugárzástól és agresszív vegyszerektől. Meghibásodásnál javításra küldd a gyártónak a hibajelenség, üzemi körülmények, huzalozás és előzmények leírásával. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
