Wago 770-623 WINSTA® MIDI műanyag szerelőlap 3 pólusú elosztócsatlakozókhoz, fekete
RRP:288 Ft/db
285 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
248 Ft/db
nettó 195 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MIDI szerelési tartozékok 3 pólusú csatlakozókhoz. A WINSTA® MIDI termékcsalád szerelési tartozékai nagyfokú rugalmasságot biztosítanak a villamos szerelésben. A Wago WINSTA® alkatrészeinek minőségére a villamos szerelési tartozékoknál is számíthat. A WINSTA® MIDI termékcsalád rugalmas alkalmazásszerelést tesz lehetővé. A Push-in CAGE CLAMP® rugós csatlakozástechnika hibamentes, időtakarékos szerelést biztosít, és sokféle szerelési igényhez kínál egyedi, rugalmas megoldásokat. Kisebb költségek gyors üzembe helyezéssel és a karbantartási költségek kiküszöbölésével: WINSTA® MIDI megoldások. A WINSTA® dugaszolható csatlakozórendszer dugaszolható villamos szerelést tesz lehetővé. Ez jelentősen csökkenti a karbantartás szükségességét és a költségeket. A Wago tartós, minőségi, téves összedugaszolás ellen védett megoldásai megkönnyítik a villamos elemek szerelését. Automatizálási vezérlőkhöz. Gyors, biztonságos szerelés.

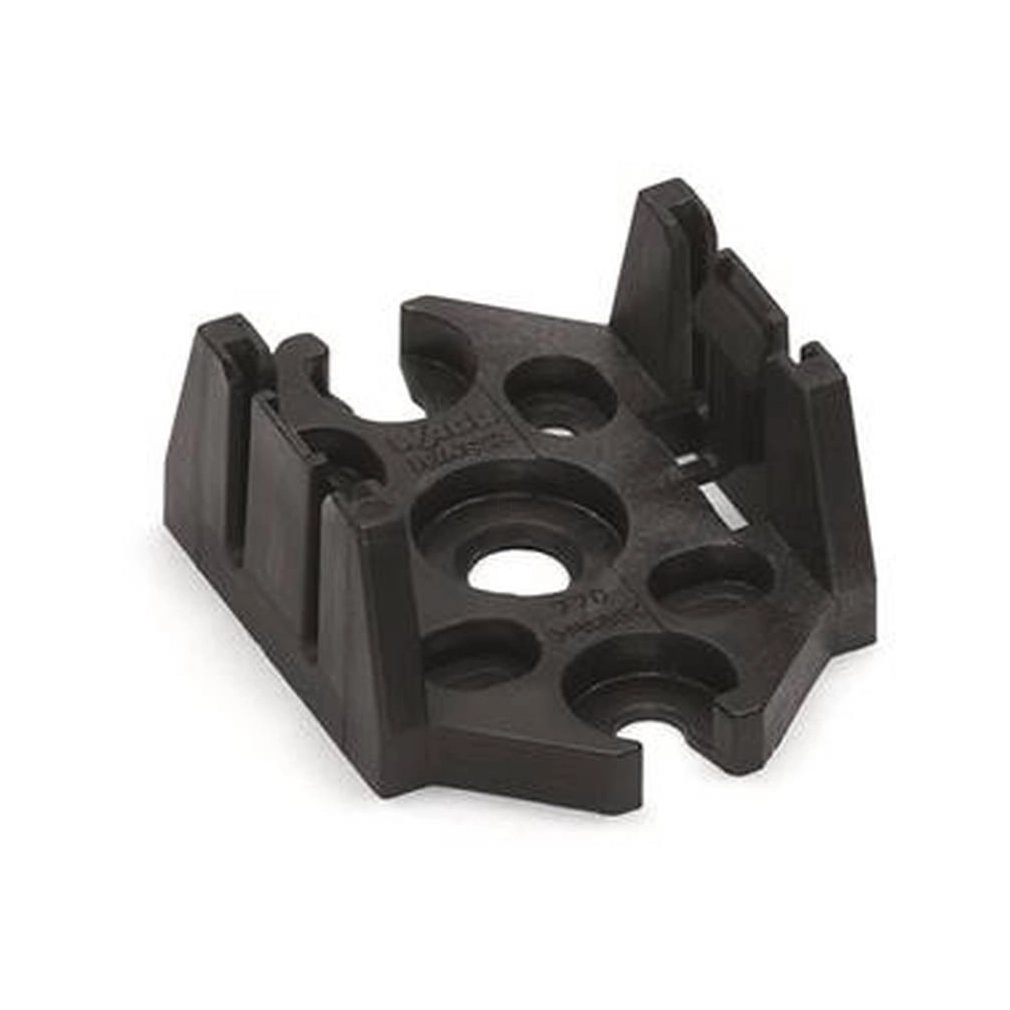

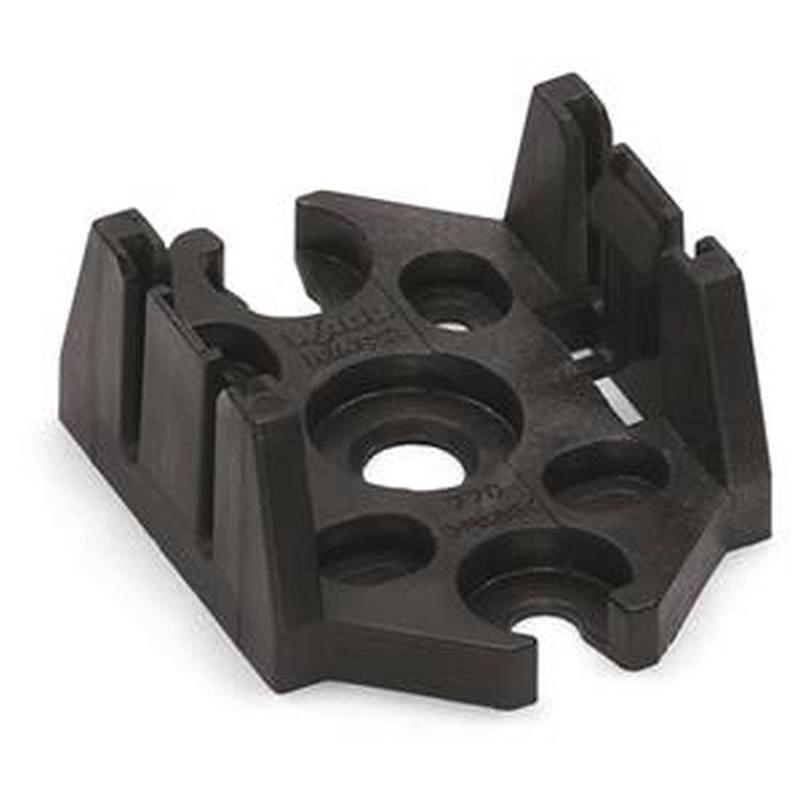

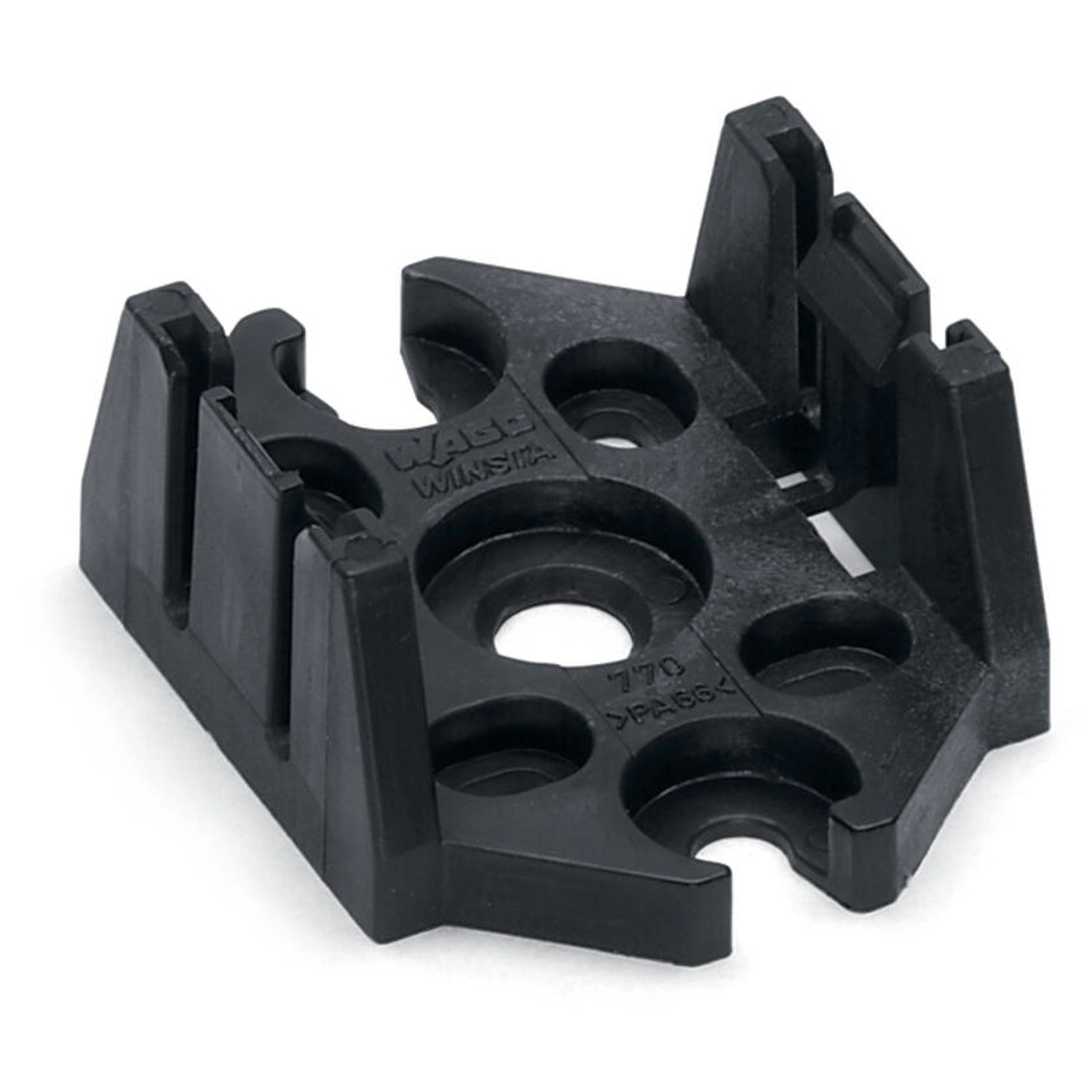

A Wago 770-623 fekete WINSTA MIDI szerelőlap hárompólusú elosztócsatlakozókhoz készült, a T-elosztócsatlakozók kivételével. Csavaros rögzítésű, poliamid (PA66) anyagú kivitel UL94 V0 gyúlékonysági osztállyal.
Kivitel, méretek és anyagok
| Pólusszám | 3 |
|---|---|
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,123 MJ |
| Tömeg | 4,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Rögzítés típusa | Csavaros rögzítés |
| Alkalmas | elosztó csatlakozókhoz (kivéve T-elosztó csatlakozók); 3 pólus |
| Szín | fekete |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |

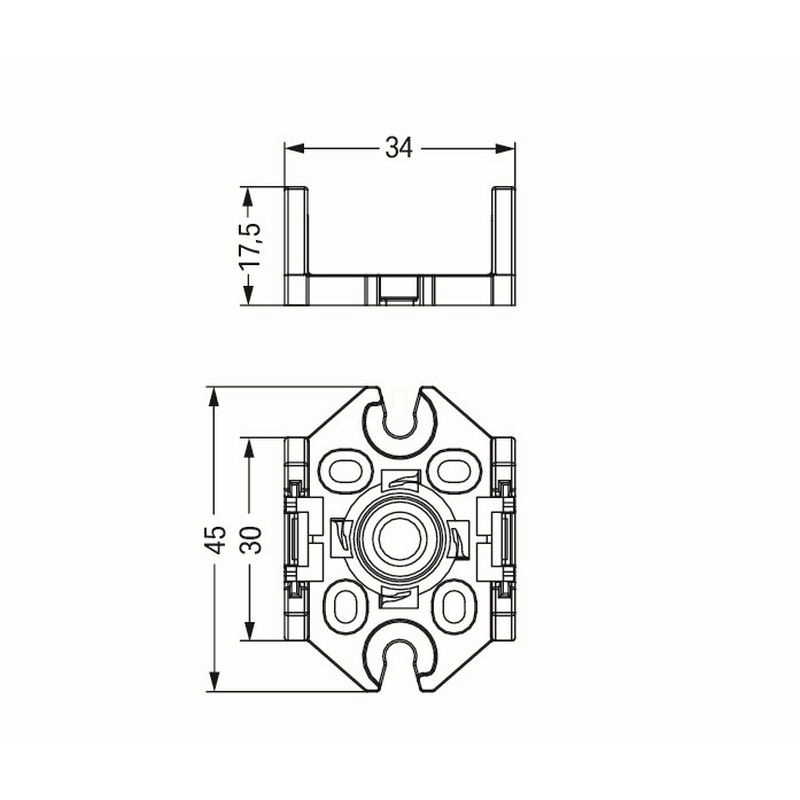

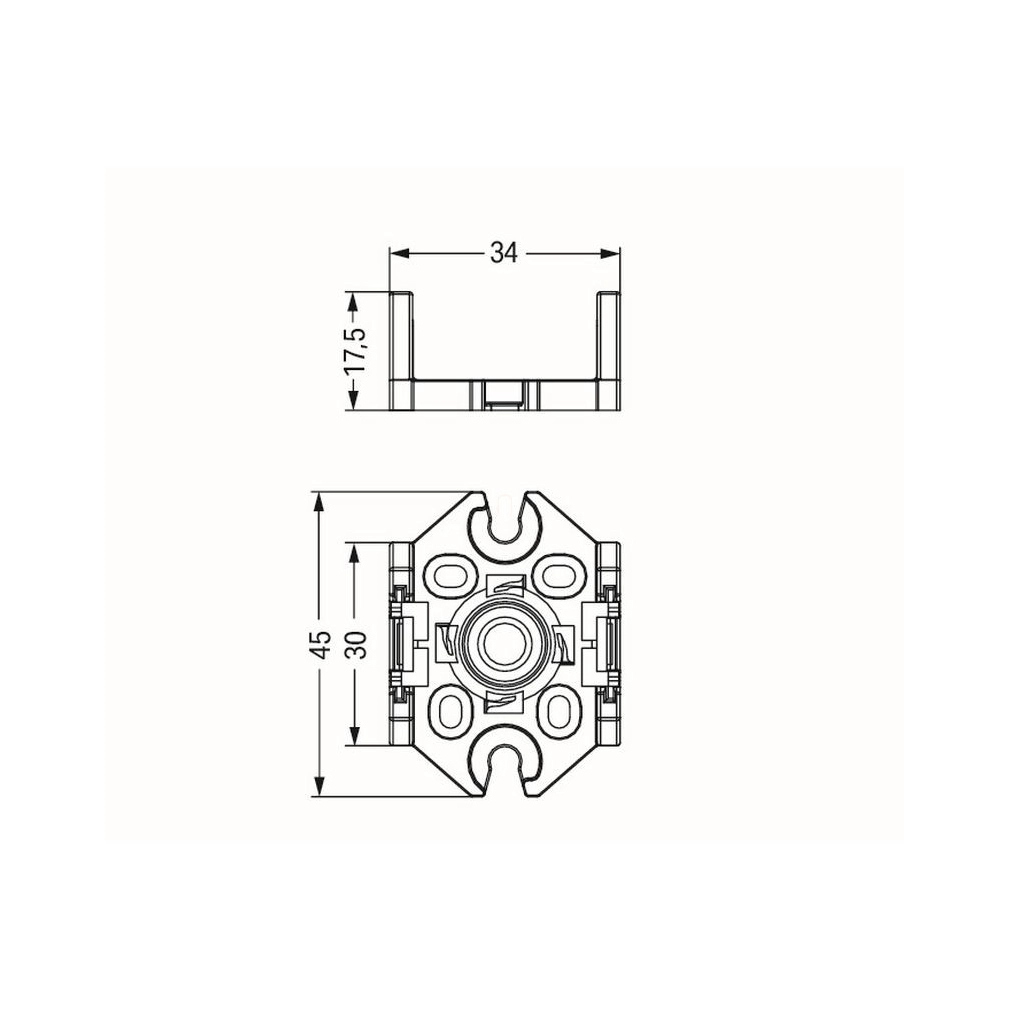

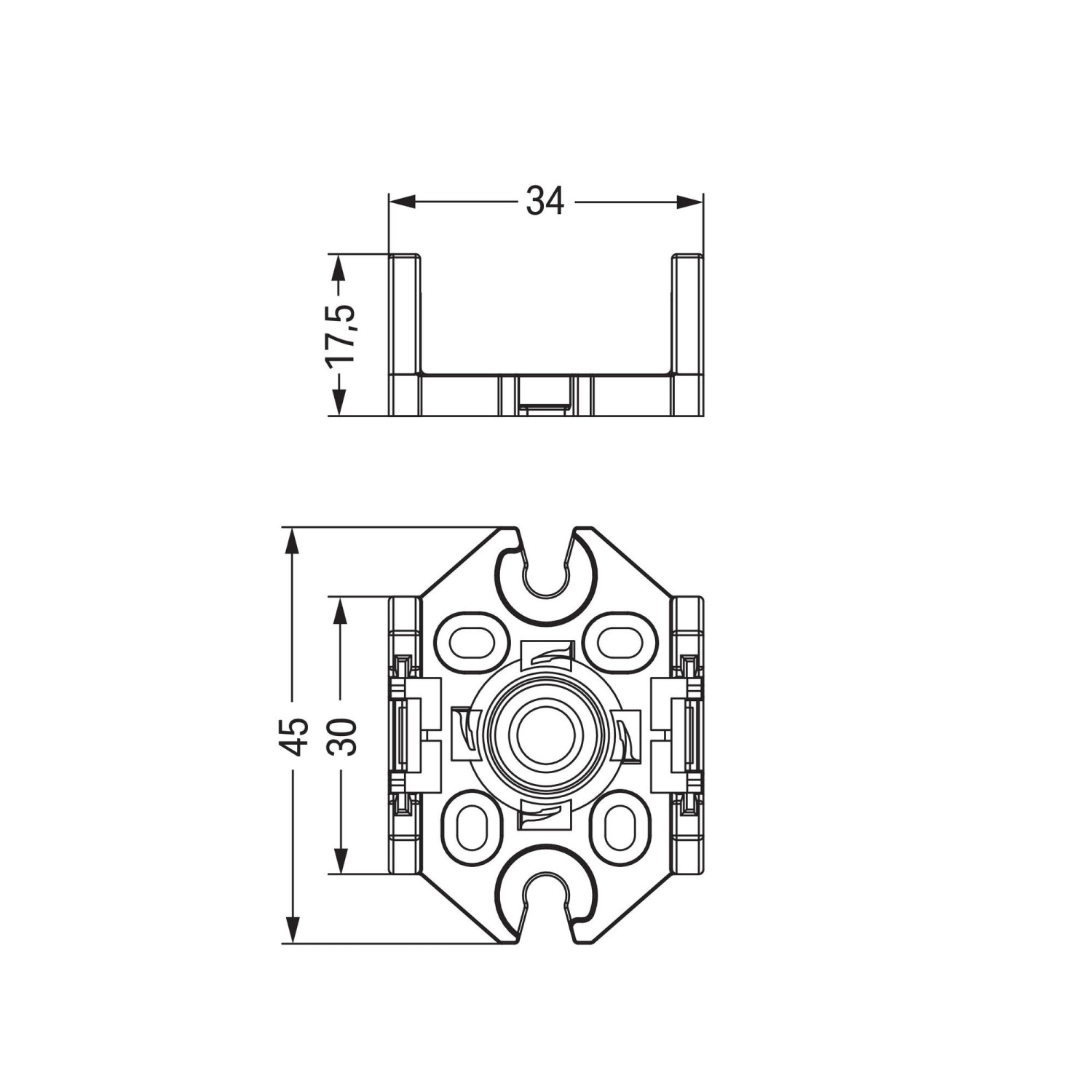

| Méretábra, szélesség | 34 mm |
| Méretábra, magasság | 17,5 mm |
| Méretábra, hossz | 45 mm |
| Méretábra további részmérete | 30 mm |

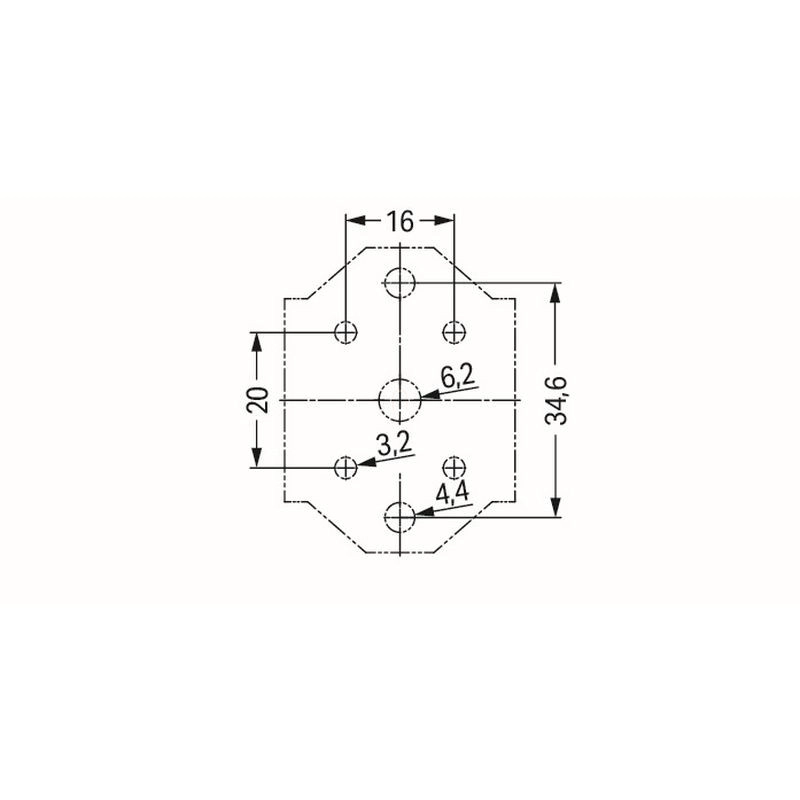

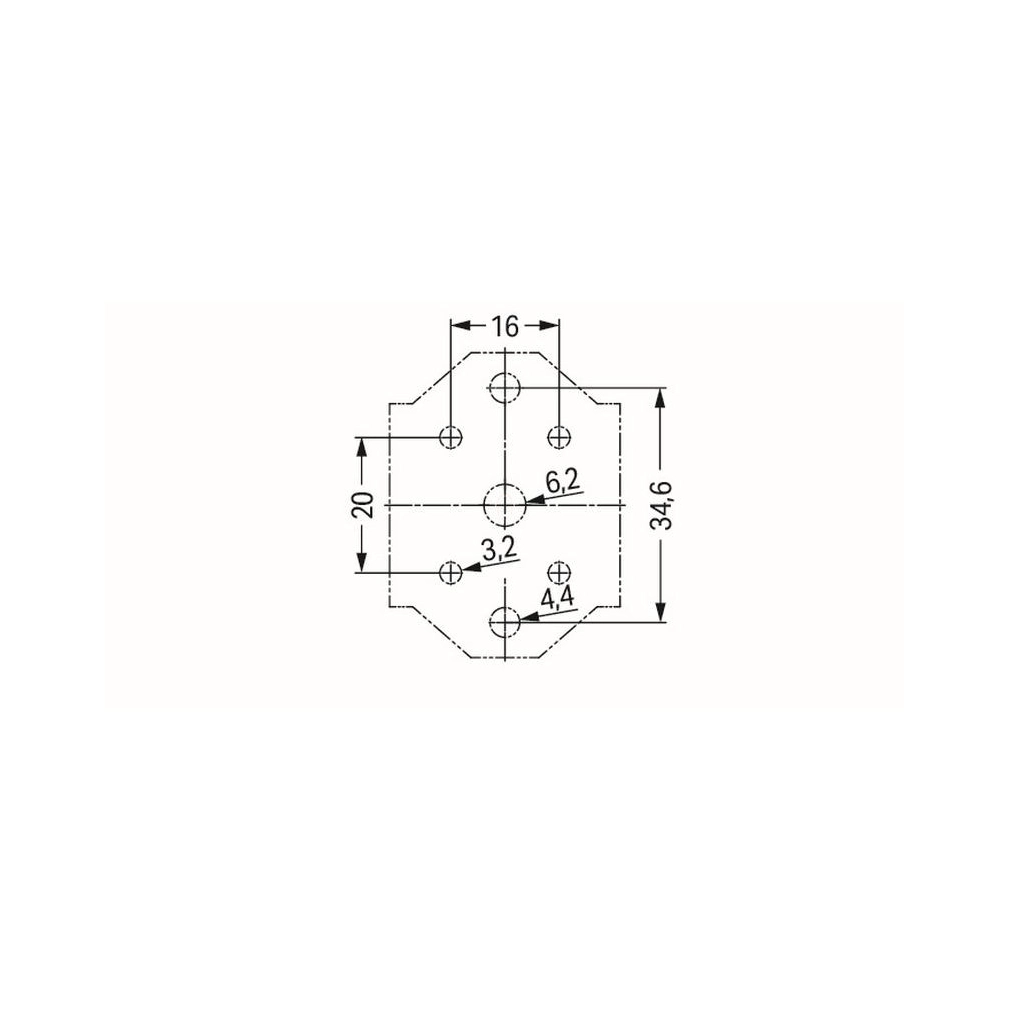

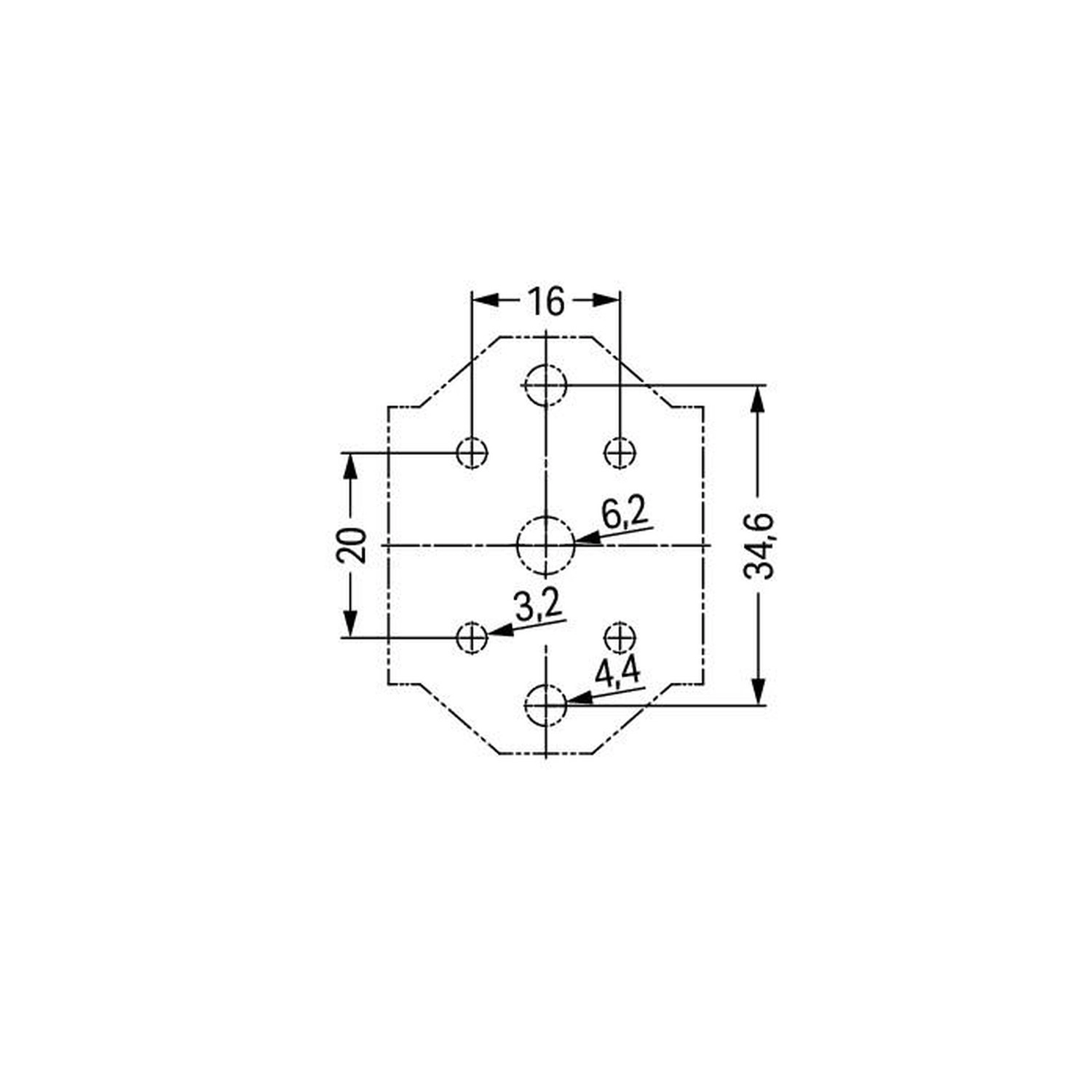

| Rögzítési ábra, távolságok | 16; 20; 34,6 mm |
| Rögzítési ábra, körökhöz jelölt méretek | 3,2; 4,4; 6,2 mm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális rögzítési kiegészítők
| 890-601 | Rögzítőláb; 5 mm átmérő; 1,5–2,5 mm szerelőlaphoz; műanyag; fekete |
|---|---|
| 770-601 | Rögzítőláb; 6 mm átmérő; 2,5–4,0 mm szerelőlaphoz; műanyag; fekete |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
T-elosztócsatlakozóhoz is használható?
Nem. A megadott alkalmazási kör a hárompólusú elosztócsatlakozókra vonatkozik, a T-elosztócsatlakozók kivételével.
Milyen rögzítésű?
Csavaros rögzítésű.
Mekkora a tömege?
4,6 g
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-623
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4,63 g/db
Cikkszám
4017332755382
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 770-623 WINSTA® MIDI műanyag szerelőlap 3 pólusú elosztócsatlakozókhoz, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-623 |
| GTIN / EAN | 4017332755382 |
| Terméktípus | WINSTA MIDI szerelőlap |
Kivitel, méretek és anyagok
| Pólusszám | 3 |
|---|---|
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,123 MJ |
| Tömeg | 4,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Rögzítés típusa | Csavaros rögzítés |
| Alkalmas | elosztó csatlakozókhoz (kivéve T-elosztó csatlakozók); 3 pólus |
| Szín | fekete |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Méretábra, szélesség | 34 mm |
| Méretábra, magasság | 17,5 mm |
| Méretábra, hossz | 45 mm |
| Méretábra további részmérete | 30 mm |
| Rögzítési ábra, távolságok | 16; 20; 34,6 mm |
| Rögzítési ábra, körökhöz jelölt méretek | 3,2; 4,4; 6,2 mm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121311 |
|---|---|
| eCl@ss 10.0 | 27-44-06-92 |
| eCl@ss 9.0 | 27-44-06-92 |
| ETIM 9.0 | EC002863 |
| ETIM 10.0 | EC002863 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Opcionális rögzítési kiegészítők
| 890-601 | Rögzítőláb; 5 mm átmérő; 1,5–2,5 mm szerelőlaphoz; műanyag; fekete |
|---|---|
| 770-601 | Rögzítőláb; 6 mm átmérő; 2,5–4,0 mm szerelőlaphoz; műanyag; fekete |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
