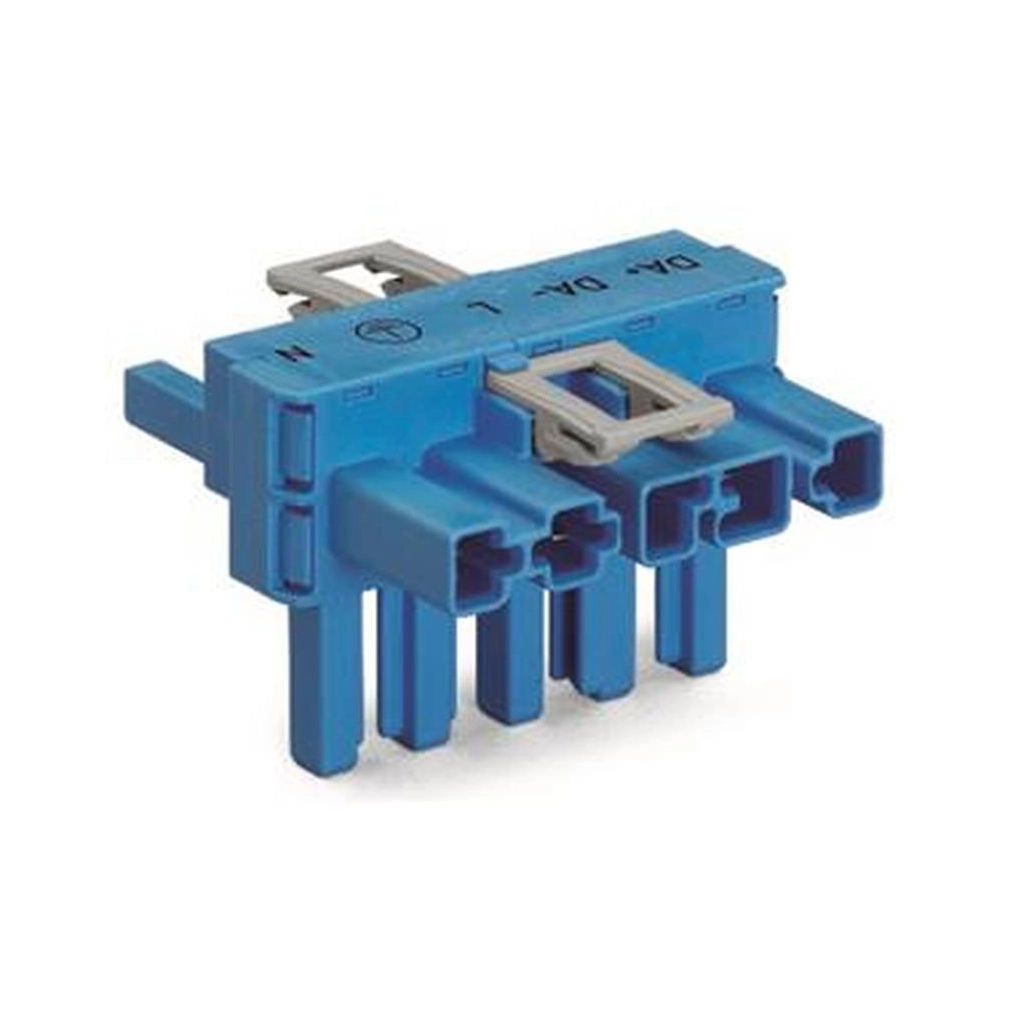

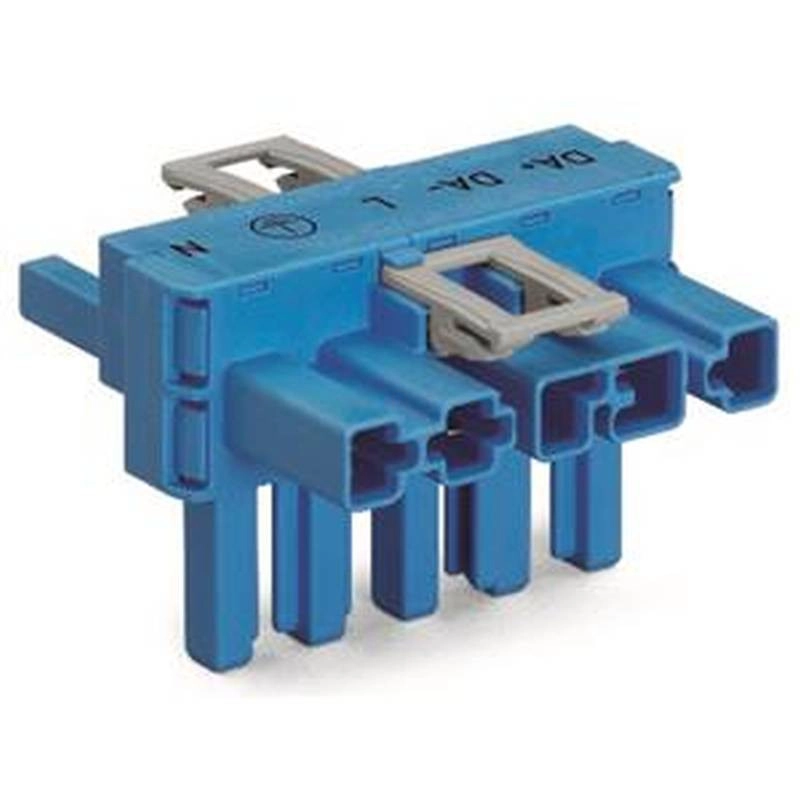

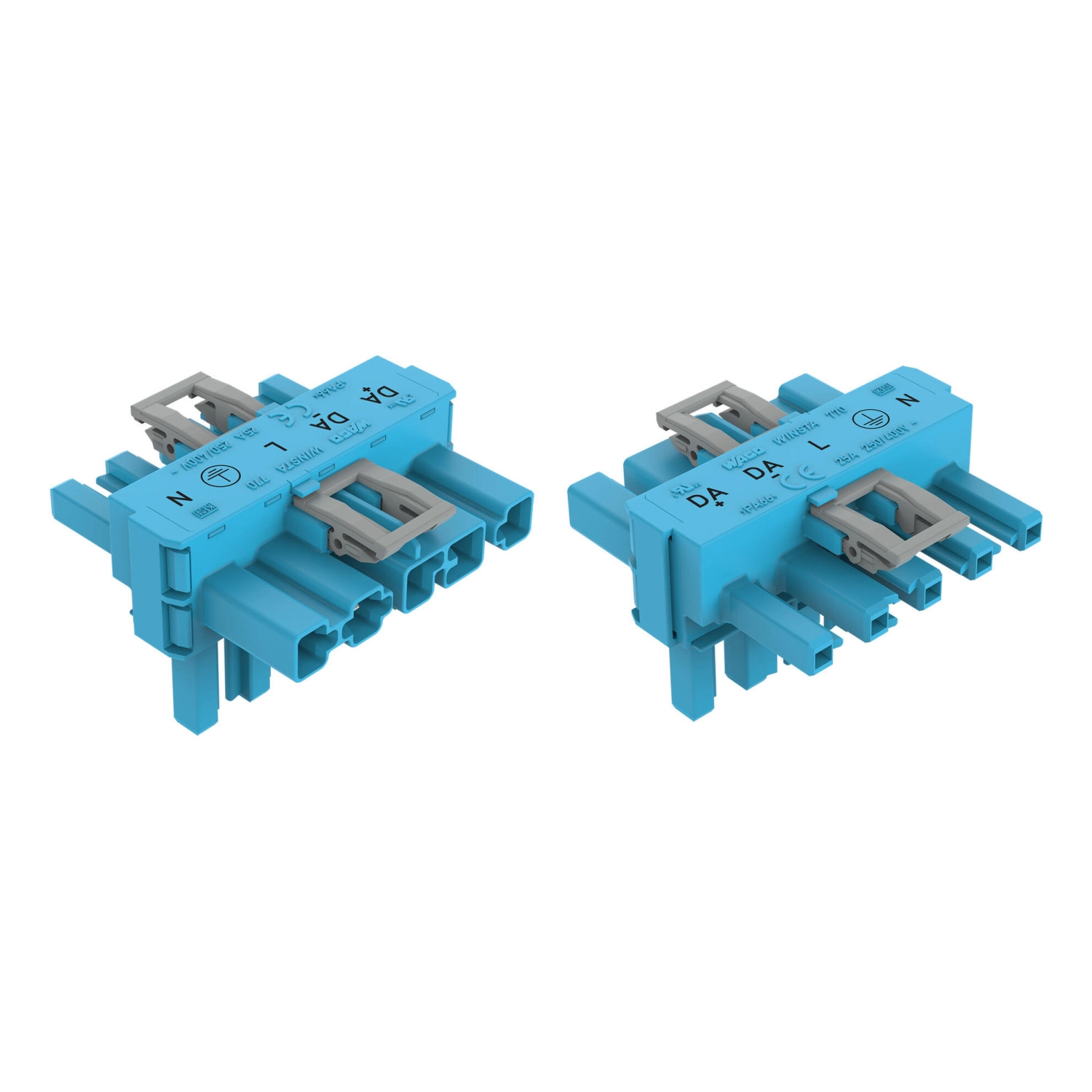

Wago 770-620 WINSTA MIDI T-elosztó csatlakozó, 5 pólusú, I kódolású, 1 bemenet, 2 kimenet, 3 reteszelőkarral, szabad vezetékekhez, kék
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 770-620 kék WINSTA MIDI T-elosztó csatlakozó öt pólussal, I kódolással, DALI világításmenedzsmenthez készül. Egy bemenetet és két kimenetet biztosít; három rögzítőfüllel rendelkezik.
Elhelyezési feltételek
IP20 védettségű; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozások, méretek és anyagok
| Összes potenciál száma | 5 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 5 |
| Kódolás | I |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 54 mm / 2,126 inch |
| Magasság | 35,9 mm / 1,413 inch |
| Mélység | 48,9 mm / 1,925 inch |
| Alkalmazás | DALI, világításmenedzsment |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | T-elosztó csatlakozó |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Rögzítőfülek száma | 3 |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,43 MJ |
| Tömeg | 25 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | kék |
| Bemenetek / kimenetek | 1 bemenet; 2 kimenet |
| Pólusjelölés | DA+, DA−, L, védőföld, N |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség és elhelyezés | IP20; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Alkalmazási kivitel | Lengő csatlakozásokhoz alkalmas |
| Változtatható kódolás | Nincs |

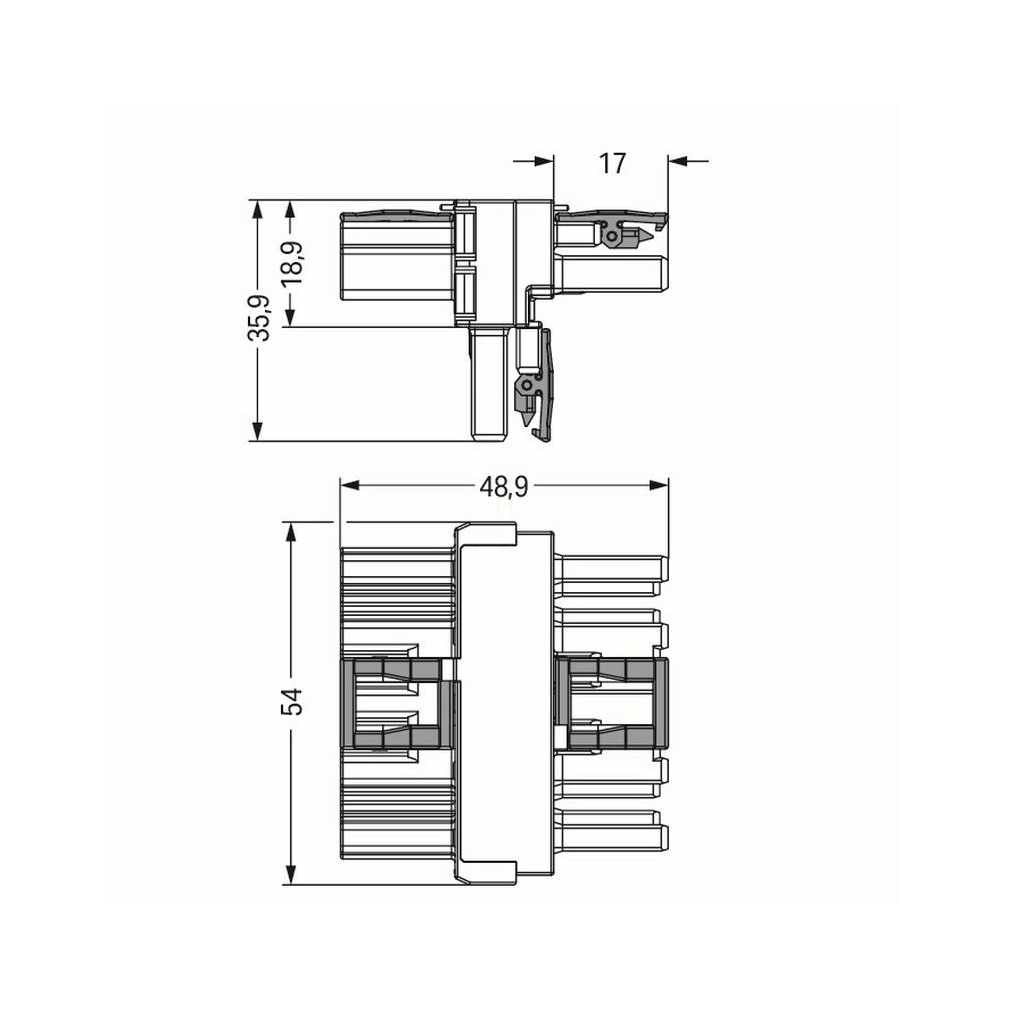

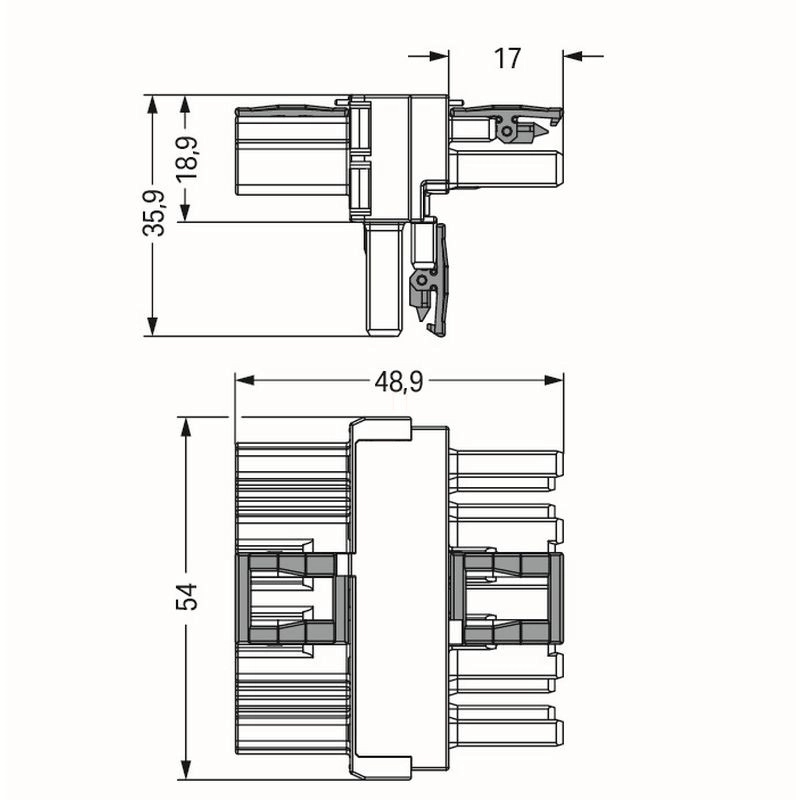

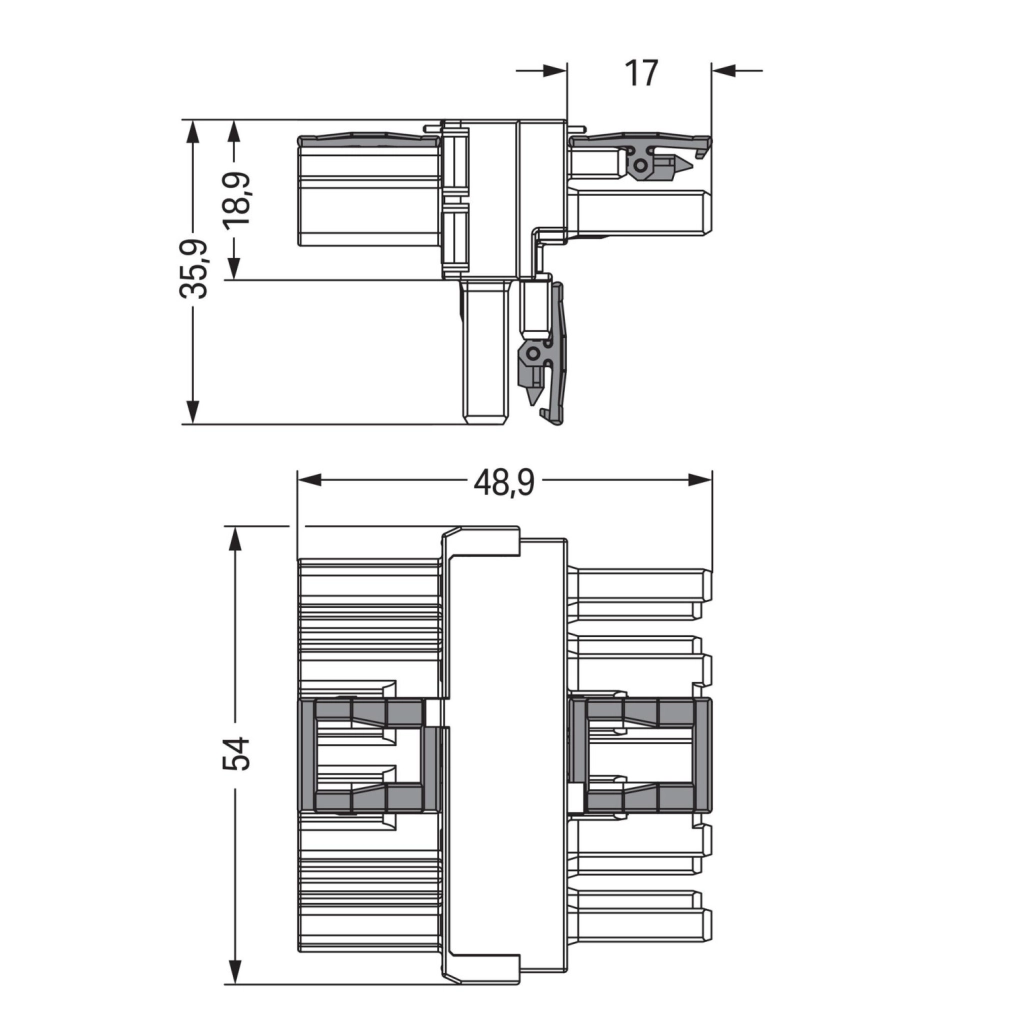

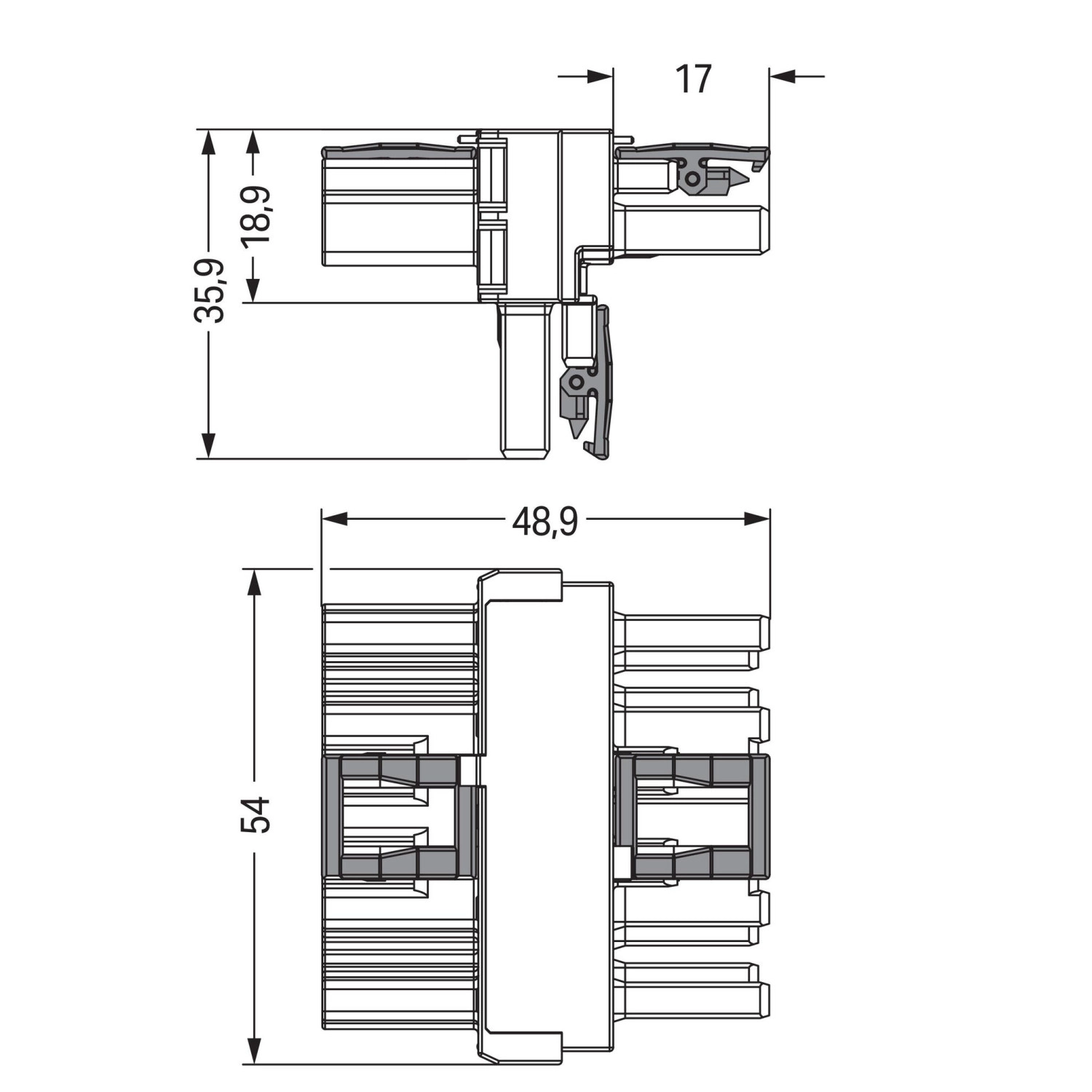

| Rajzon megadott részméretek | 17 mm és 18,9 mm; befoglaló méretek: 54 × 35,9 × 48,9 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-1105 | Aljzat; 5 pólusú; Kod. I; 4,00 mm²; kék |
|---|---|
| 770-1105/022-000 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 770-1115 | Dugó; 5 pólusú; 4,00 mm²; kék |
| 770-1115/022-000 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 771-9985/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárokupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-354 | Szerelőlap; 2-től 5 pólusig; elosztó csatlakozóknak; ezüstszínű |
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány bemenet és kimenet tartozik hozzá?
Egy bemenet és két kimenet.
Milyen kódolású?
I kódolású; DALI világításmenedzsmenthez.
Mennyi a névleges árama?
IEC/EN60664-1 szerint 25 A, UL1977 szerint 23 A.
