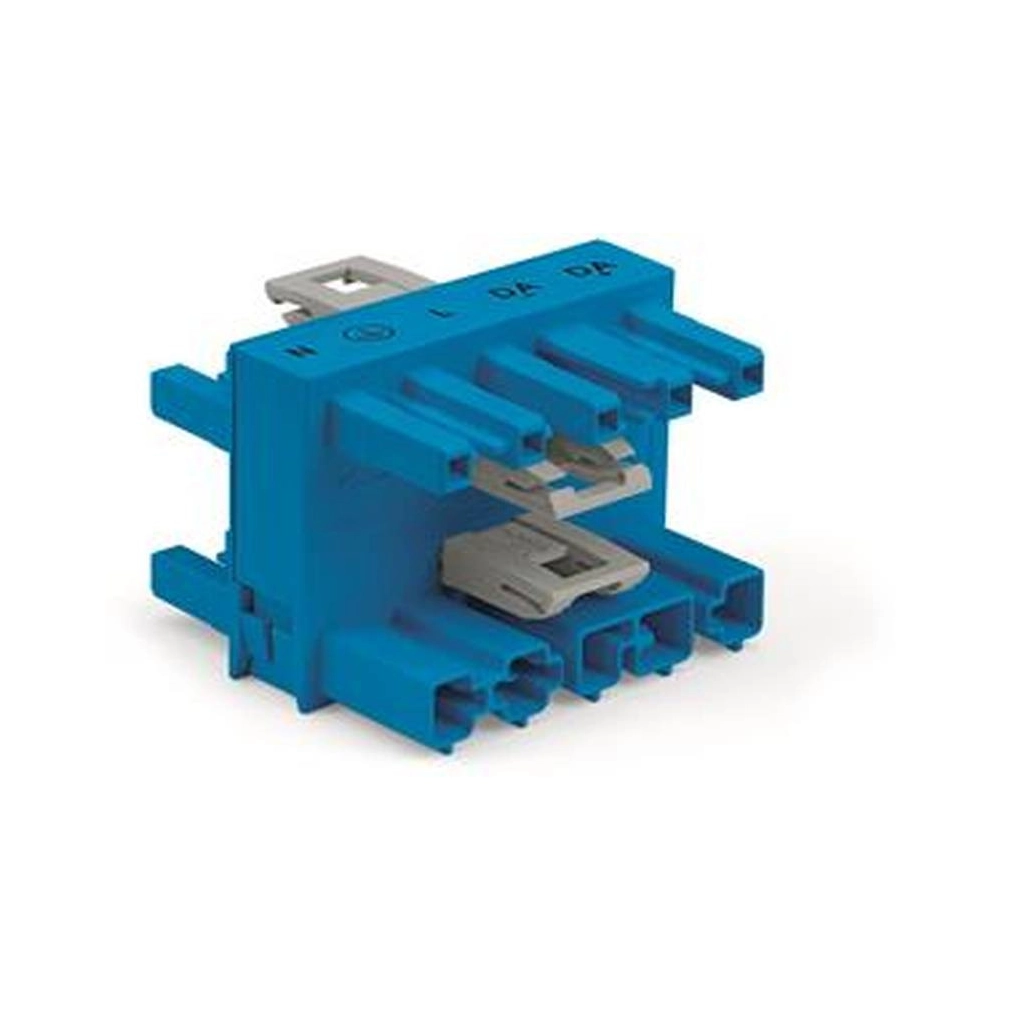

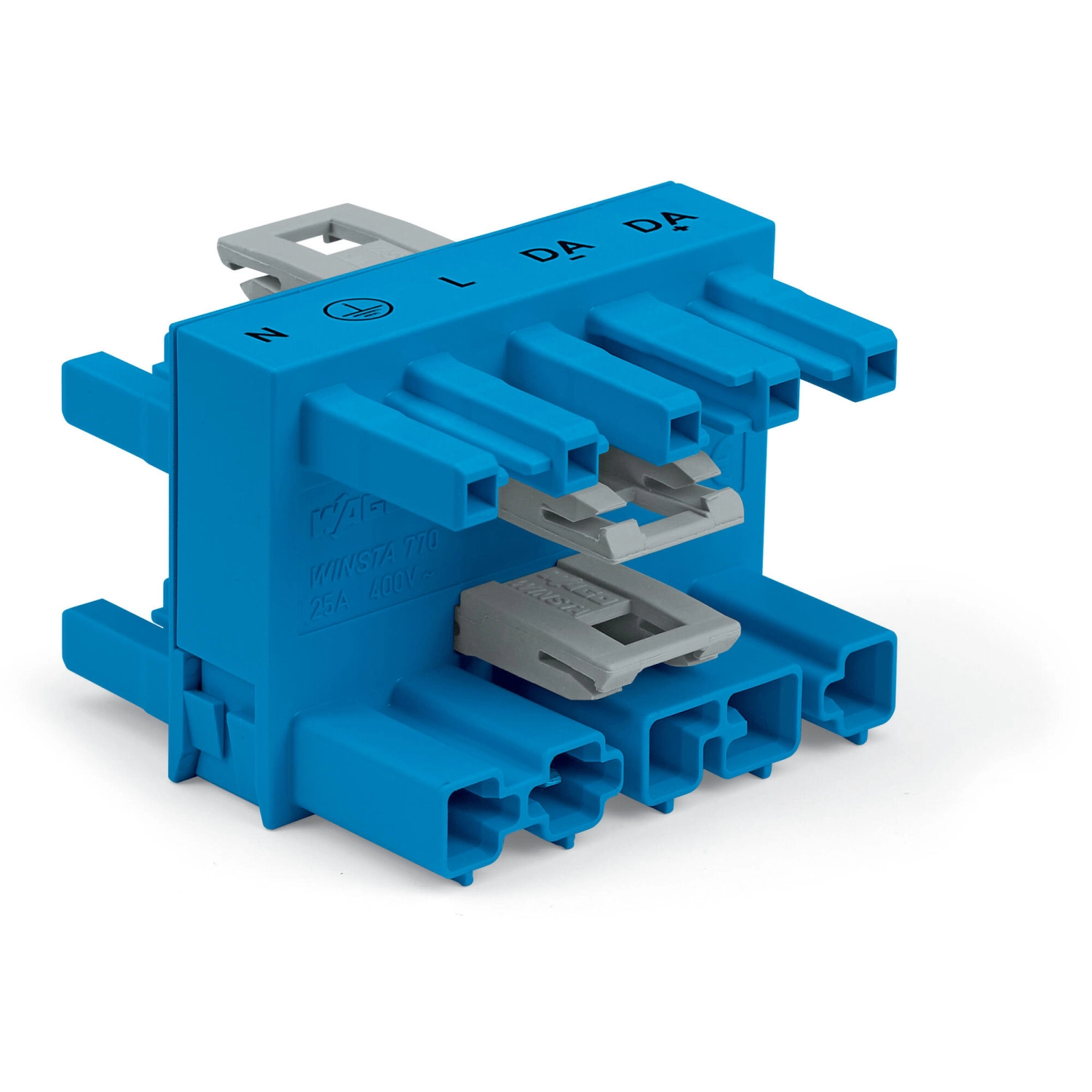

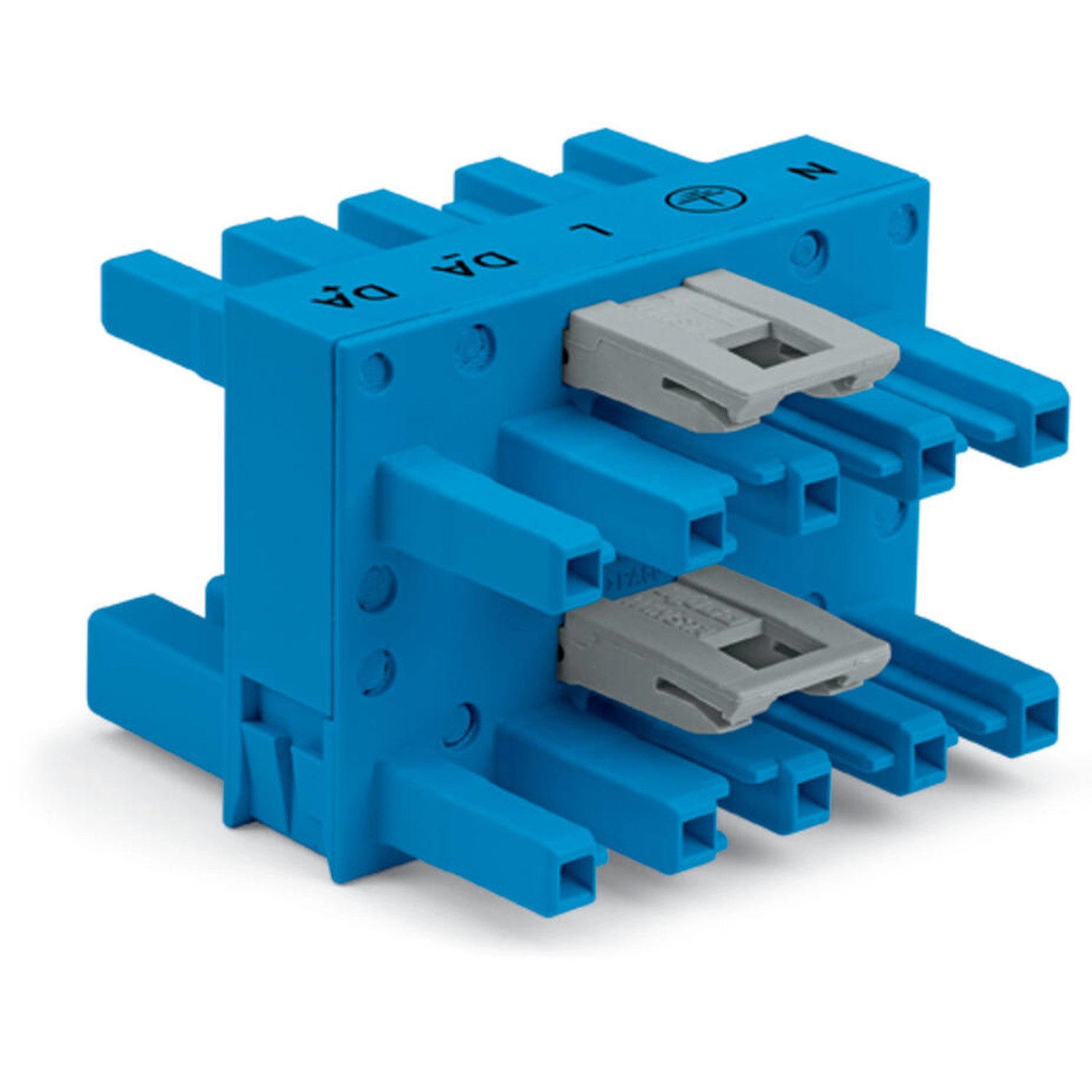

A Wago 770-618 kék, 5 pólusú WINSTA MIDI elosztócsatlakozó I kódolással, egy bemenettel és 3 kimenettel készül. DALI- és világításmenedzsment-alkalmazásokhoz készült. Névleges árama IEC/EN szerint 25 A. IP20 védettségű; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Kialakítás, méretek és anyagok
| Összes potenciál száma | 5 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 5 |
| Kódolás | I |
| Lábtávolság | 10 mm / 0,394 inch |

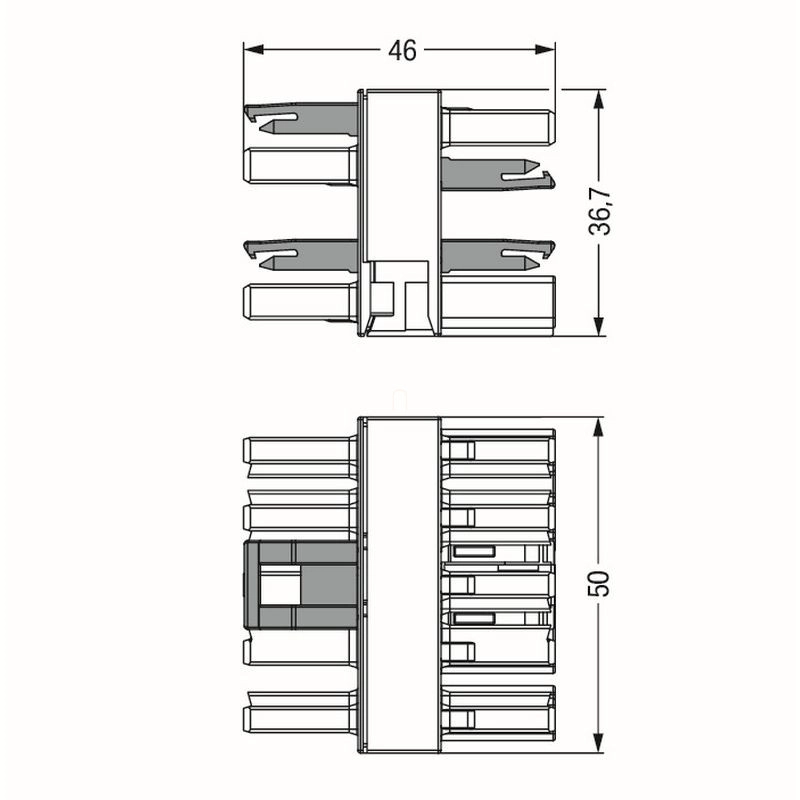

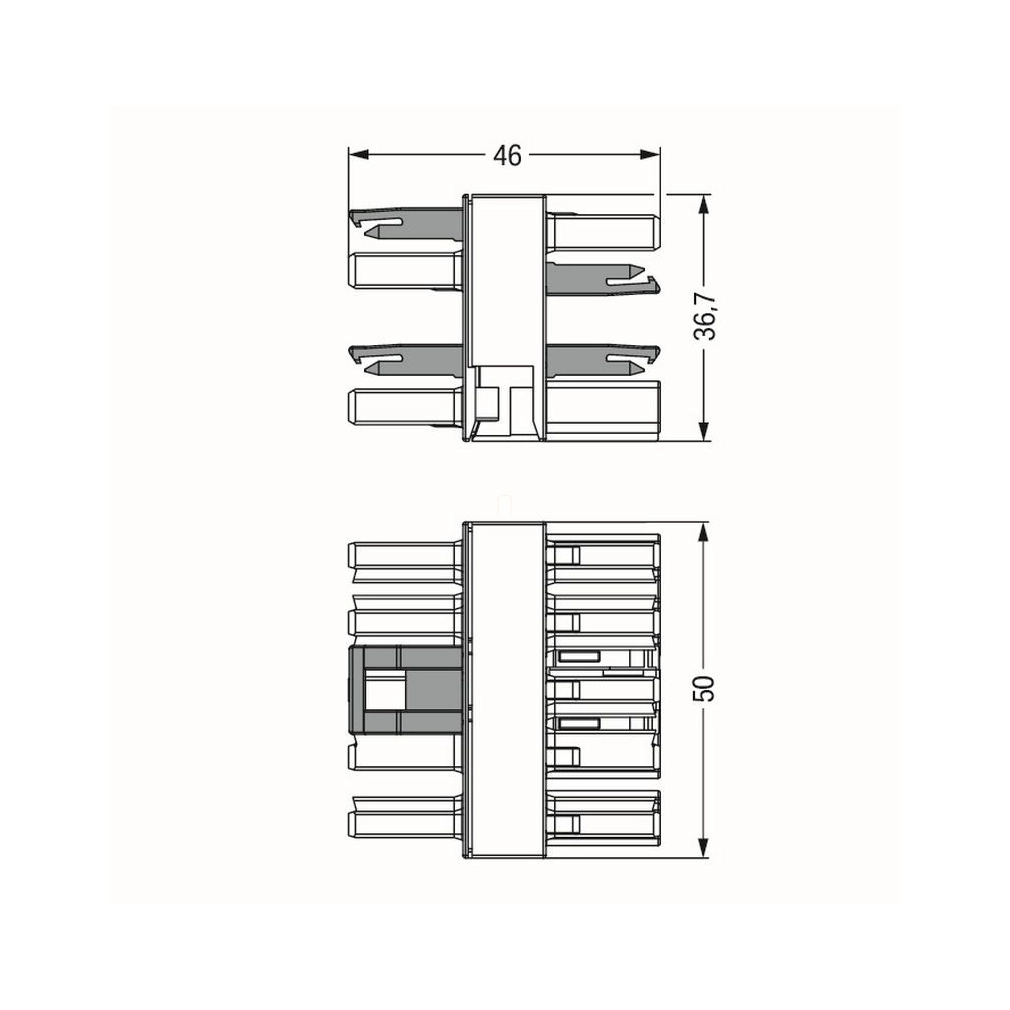

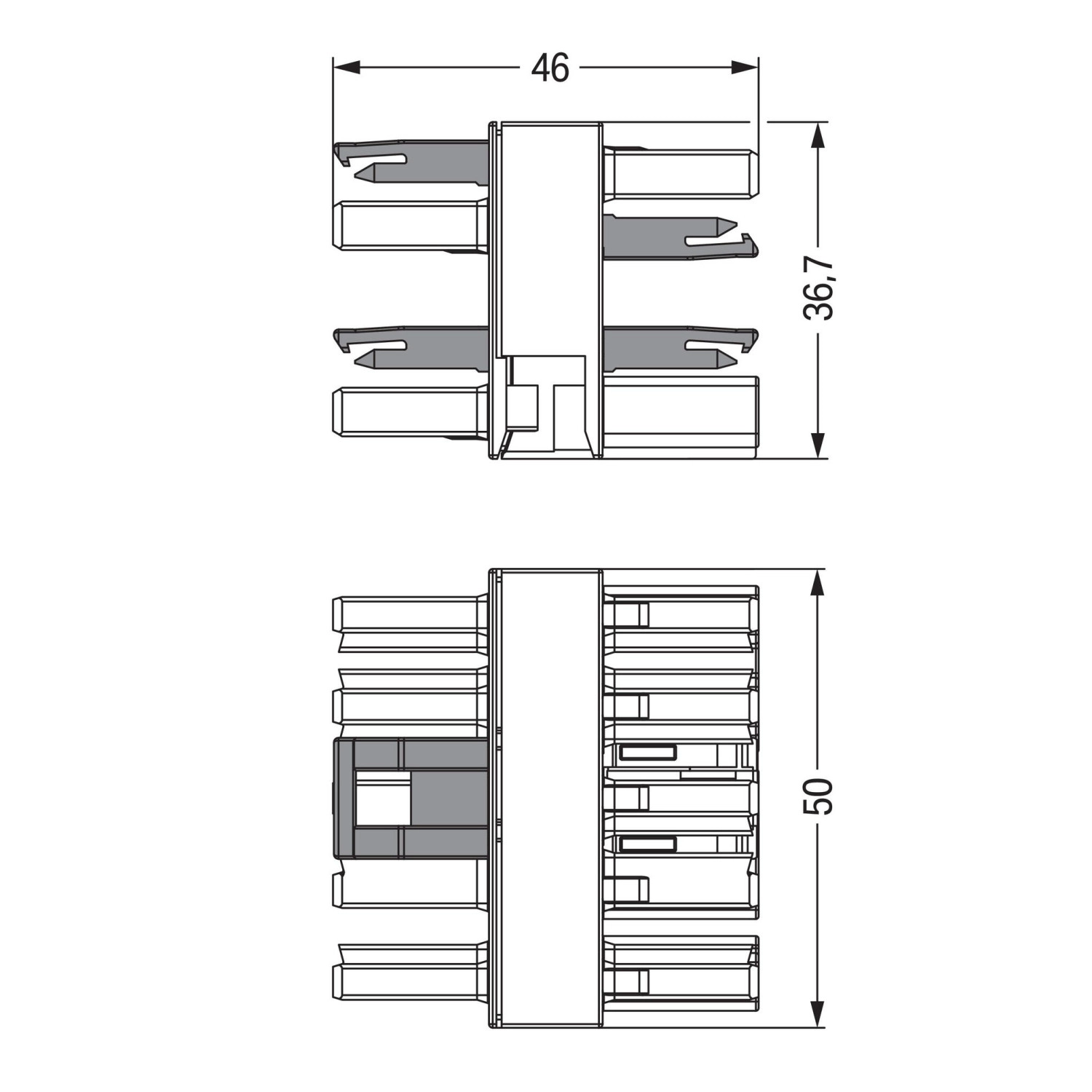

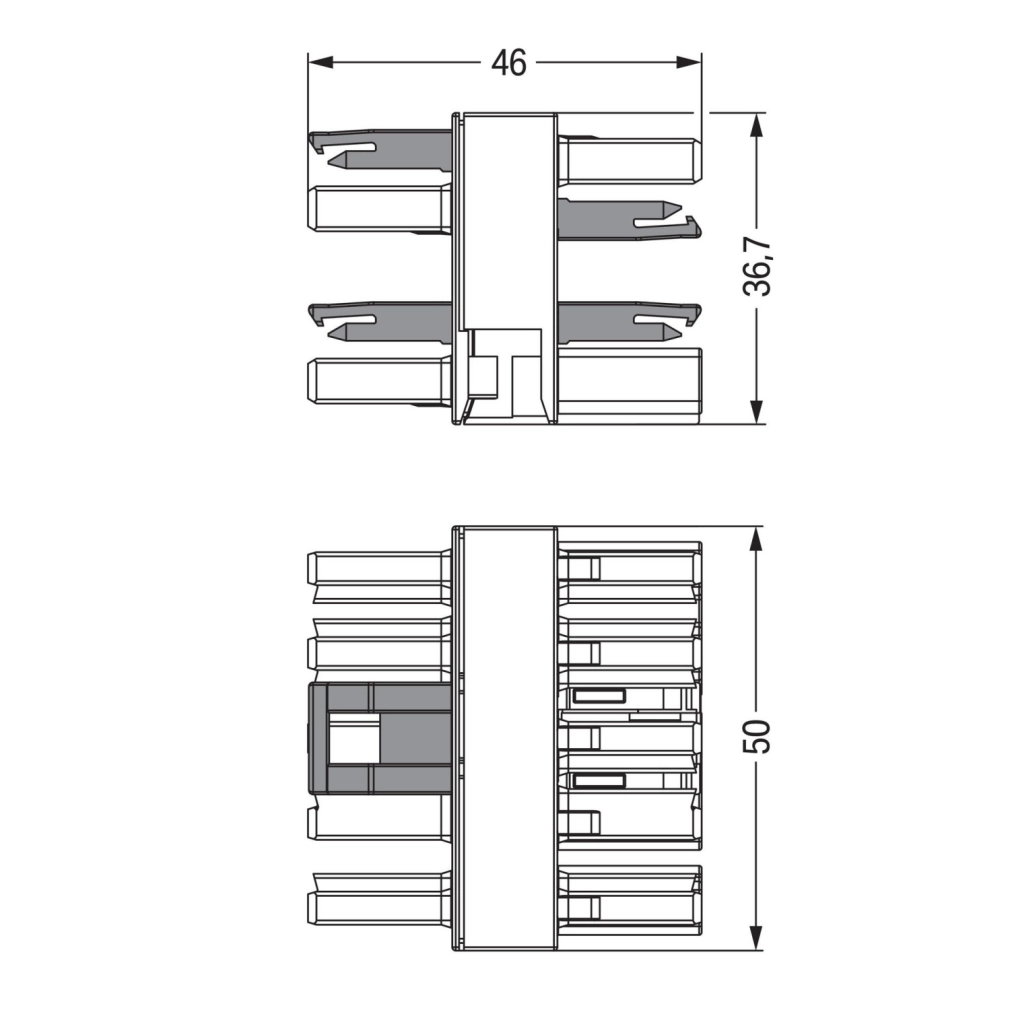

| Szélesség | 50 mm / 1,969 inch |
| Magasság | 36,7 mm / 1,445 inch |
| Mélység | 46 mm / 1,811 inch |
| Alkalmazás | DALI, világításmenedzsment |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | Elosztó csatlakozó, 3 utas |
| Rögzítőfülek száma | 4 |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,625 MJ |
| Tömeg | 42,5 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Változtatható kódolás | Nincs |
| Anyagcsoport | I |
| Szín | kék |
| Bemenetek száma | 1 |
| Kimenetek száma | 3 |
| Pólusjelölés | N, védőföld, L, DA−, DA+ |
| Védettség és elhelyezés | IP20; összeillesztett állapotban IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | Az elosztócsatlakozó gyári retesszel rendelkezik. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarabok és kábelek
| 770-1105 | Aljzat; 5 pólusú; Kod. I; 4,00 mm²; kék |
|---|---|
| 770-1105/022-000 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 770-1115 | Dugó; 5 pólusú; 4,00 mm²; kék |
| 770-1115/022-000 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 771-9985/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
Opcionális kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-675 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-625 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány bemenete és kimenete van?
Egy bemenete és 3 kimenete van; pólusszáma 5.
Mikor érvényes az IP2xC védettség?
Összeillesztett állapotban; nyitott, könnyen hozzáférhető helyen nem használható.
Hogyan oldható a rögzítés?
A retesz csavarhúzóval oldható. Szerelést feszültség alatt vagy terhelés alatt tilos végezni.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 770-618 WINSTA MIDI 3 utas elosztócsatlakozó, 5 pólusú, I kódolás, 1 bemenet, 3 kimenet, 25 A, IP20, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-618 |
| GTIN / EAN | 4050821394778 |
| Terméktípus | WINSTA MIDI 3 kimenetű, 5 pólusú elosztócsatlakozó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Kialakítás, méretek és anyagok
| Összes potenciál száma | 5 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 5 |
| Kódolás | I |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 36,7 mm / 1,445 inch |
| Mélység | 46 mm / 1,811 inch |
| Alkalmazás | DALI, világításmenedzsment |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | Elosztó csatlakozó, 3 utas |
| Rögzítőfülek száma | 4 |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,625 MJ |
| Tömeg | 42,5 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Változtatható kódolás | Nincs |
| Anyagcsoport | I |
| Szín | kék |
| Bemenetek száma | 1 |
| Kimenetek száma | 3 |
| Pólusjelölés | N, védőföld, L, DA−, DA+ |
| Védettség és elhelyezés | IP20; összeillesztett állapotban IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | Az elosztócsatlakozó gyári retesszel rendelkezik. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarabok és kábelek
| 770-1105 | Aljzat; 5 pólusú; Kod. I; 4,00 mm²; kék |
|---|---|
| 770-1105/022-000 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 770-1115 | Dugó; 5 pólusú; 4,00 mm²; kék |
| 770-1115/022-000 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 771-9985/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
Opcionális kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-675 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-625 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121406 |
|---|---|
| eCl@ss 10.0 | 27-44-06-03 |
| eCl@ss 9.0 | 27-44-06-03 |
| ETIM 9.0 | EC002567 |
| ETIM 10.0 | EC002567 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.03. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
