Wago 769-1607 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 7 pólusú, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

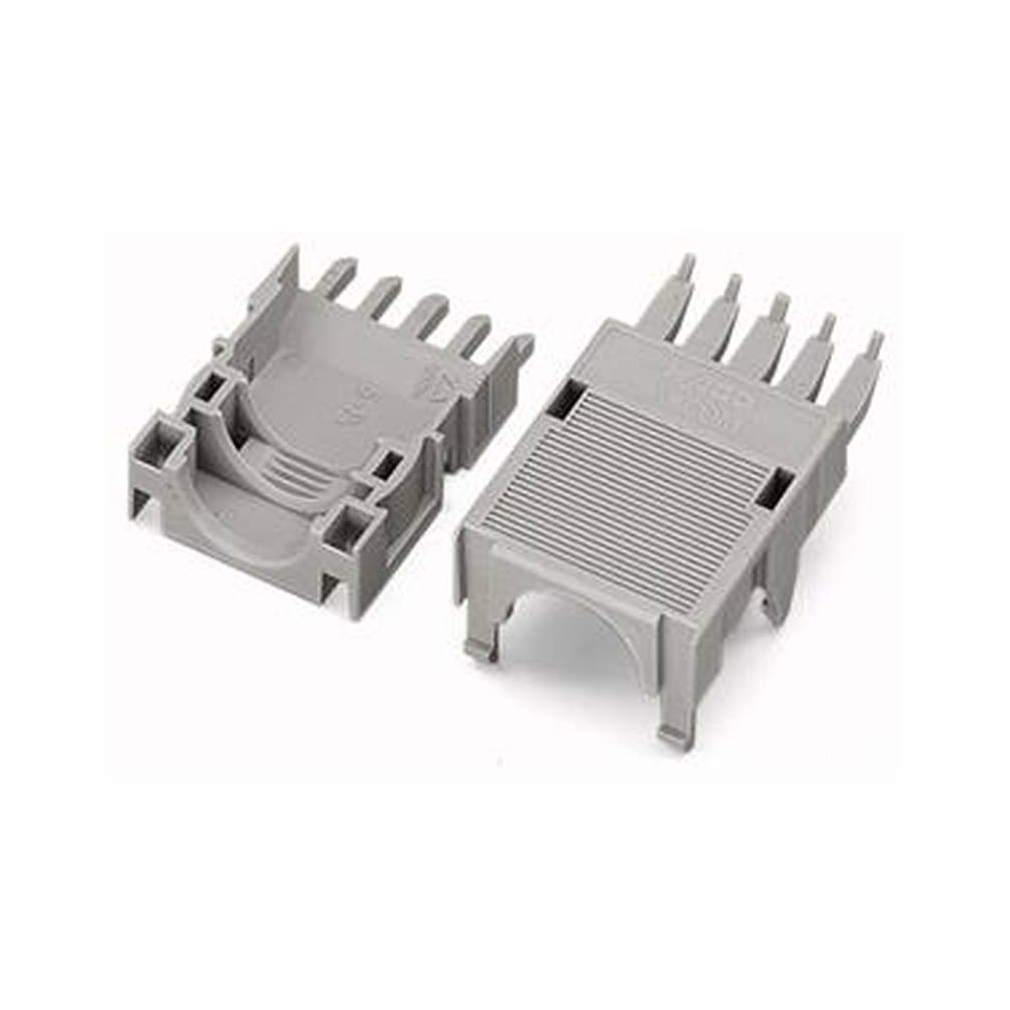

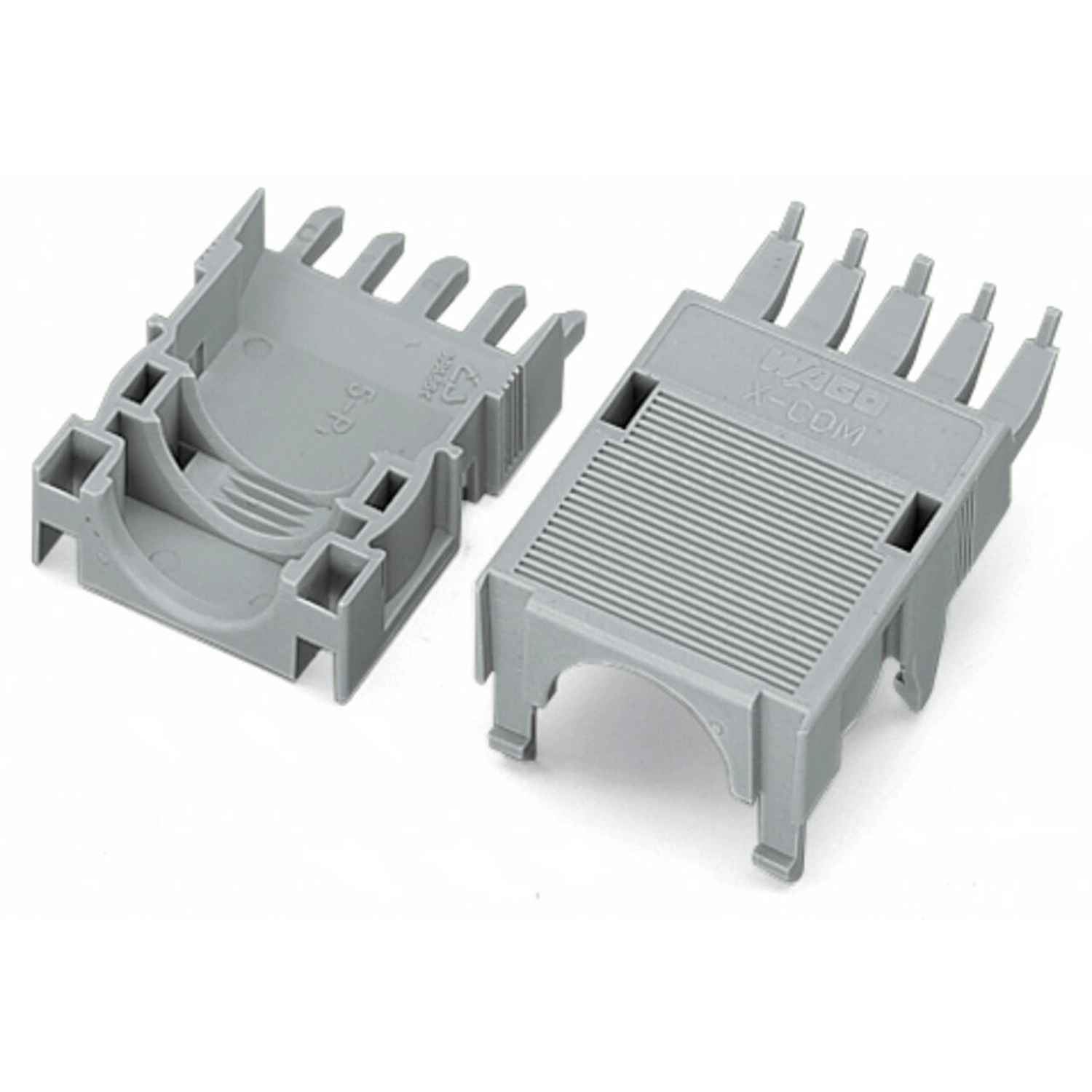

A Wago 769-1607 szürke, 2 részes tehermentesítő készülékház anya- és apacsatlakozókhoz, 7 pólusú kivitelben és 5 mm lábtávolsággal. Szélessége 35 mm, magassága 18,3 mm, mélysége 36,5 mm.
Alkalmazás
A 6 … 9 pólusú házak kialakítása szerint két kábelkivezetéssel és egy fedéllel rendelkezik. A bepattintható ház a 769-es sorozathoz való; a tehermentesítő tartó és a ház összeállítása rápattintással történik.
Műszaki adatok
| Kivitel | 2 részes, anya- és apacsatlakozókhoz |
|---|---|
| Pólusszám | 7 |
| Lábtávolság | 5 mm |
| Szélesség | 35 mm / 1,378 inch |
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 36,5 mm / 1,437 inch |
| Kábelkivezetések száma | 2; 1 fedéllel, a 6 … 9 pólusú házak kialakítása szerint |
| Szín | Szürke |
| Tömeg | 7,8 g |
| Tűzterhelés | 0,196 MJ |

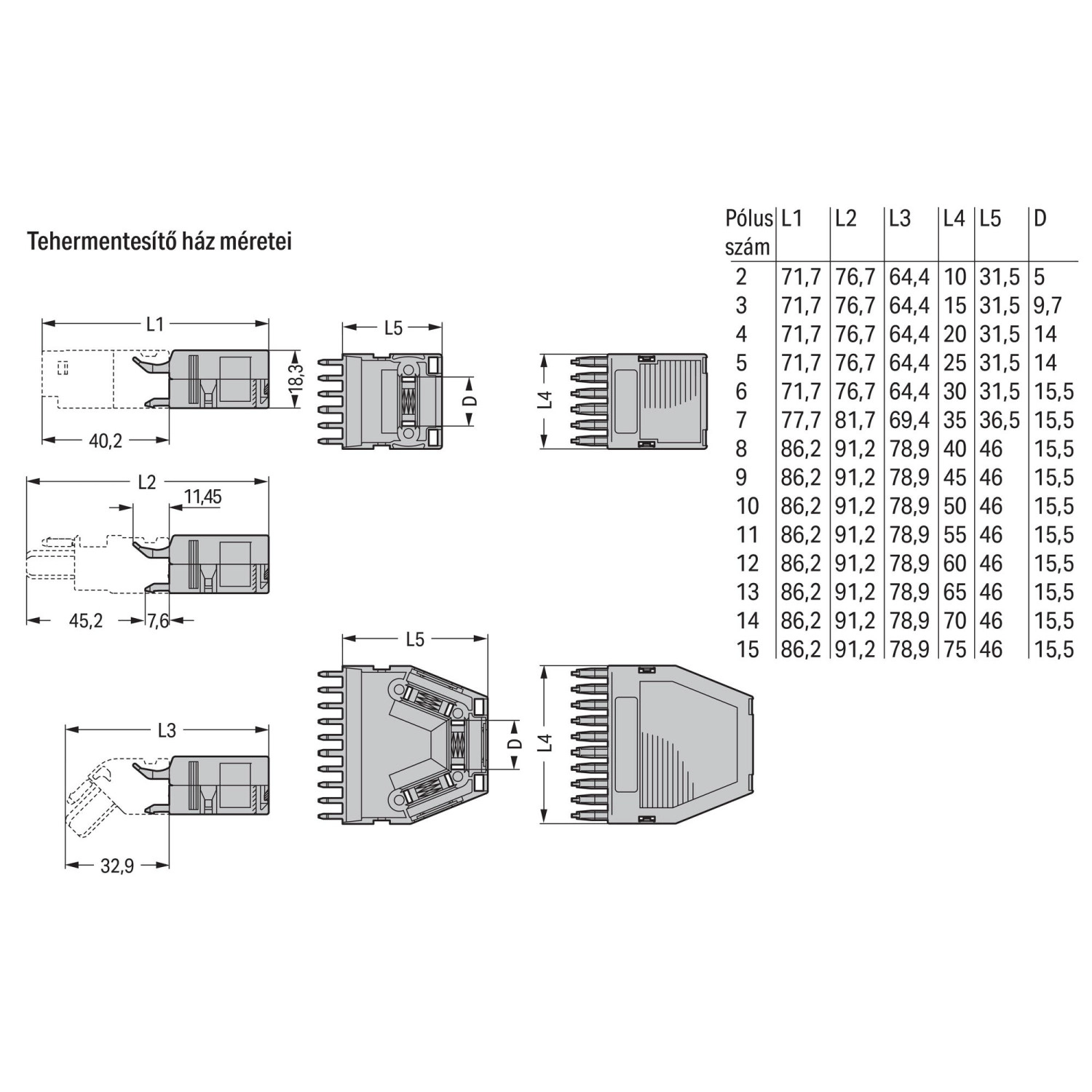

Csatlakozóelrendezések rajzi méretei
| Rajzi L1, 7 pólusú sor | 77,7 mm |
|---|---|
| Rajzi L2, 7 pólusú sor | 81,7 mm |
| Rajzi L3, 7 pólusú sor | 69,4 mm |
| Rajzi L4, 7 pólusú sor | 35 mm |
| Rajzi L5, 7 pólusú sor | 36,5 mm |
| Rajzi D, 7 pólusú sor | 15,5 mm |
| Rajz további feltüntetett méretei | 40,2 mm; 45,2 mm; 32,9 mm; 11,45 mm; 7,6 mm |
| A rajzi méretek értelmezése | Az L1/L2/L3 méretek a bemutatott eltérő csatlakozóelrendezésekhez tartoznak; nem azonosak a készülékház 36,5 mm-es mélységével |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
769-1607.
Mennyi a tömege?
7,8 g.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 769-1607 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 7 pólusú, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-1607 |
| GTIN / EAN | 4017332715126 |
| Terméktípus | Tehermentesítő készülékház |
Kivitel és műszaki adatok
| Kivitel | 2 részes, anya- és apacsatlakozókhoz |
|---|---|
| Pólusszám | 7 |
| Lábtávolság | 5 mm |
| Szélesség | 35 mm / 1,378 inch |
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 36,5 mm / 1,437 inch |
| Kábelkivezetések száma | 2; 1 fedéllel, a 6 … 9 pólusú házak kialakítása szerint |
| Szín | Szürke |
| Tömeg | 7,8 g |
| Tűzterhelés | 0,196 MJ |
Csatlakozóelrendezések rajzi méretei
| Rajzi L1, 7 pólusú sor | 77,7 mm |
|---|---|
| Rajzi L2, 7 pólusú sor | 81,7 mm |
| Rajzi L3, 7 pólusú sor | 69,4 mm |
| Rajzi L4, 7 pólusú sor | 35 mm |
| Rajzi L5, 7 pólusú sor | 36,5 mm |
| Rajzi D, 7 pólusú sor | 15,5 mm |
| Rajz további feltüntetett méretei | 40,2 mm; 45,2 mm; 32,9 mm; 11,45 mm; 7,6 mm |
| A rajzi méretek értelmezése | Az L1/L2/L3 méretek a bemutatott eltérő csatlakozóelrendezésekhez tartoznak; nem azonosak a készülékház 36,5 mm-es mélységével |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 18 (X-COM rendszer) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítők
| 209-501 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 209-501/000-024 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 209-501/000-006 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 209-501/000-012 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 209-501/000-005 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 209-501/000-002 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 209-501/000-007 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 209-501/000-017 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 209-501/000-023 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 209-174 | Kábelbilincs; tehermentesítő lapokhoz; 7 vagy több pólus |
| 209-173 | Rögzítőcsavar; kábelbilincsekhez; 7 vagy több pólus |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.01. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-1607 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 7 pólusú, szürke használati útmutató
A ház rögzítése
Pattintsd a házat a tehermentesítő tartóra.
Kivitel és alkalmazás
A 769-1607 a 769-es sorozathoz tartozó, 7 pólusú tehermentesítő készülékház, 2 kábelkivezetéssel és 1 fedéllel.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
