Wago 769-1604 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 4 pólusú, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

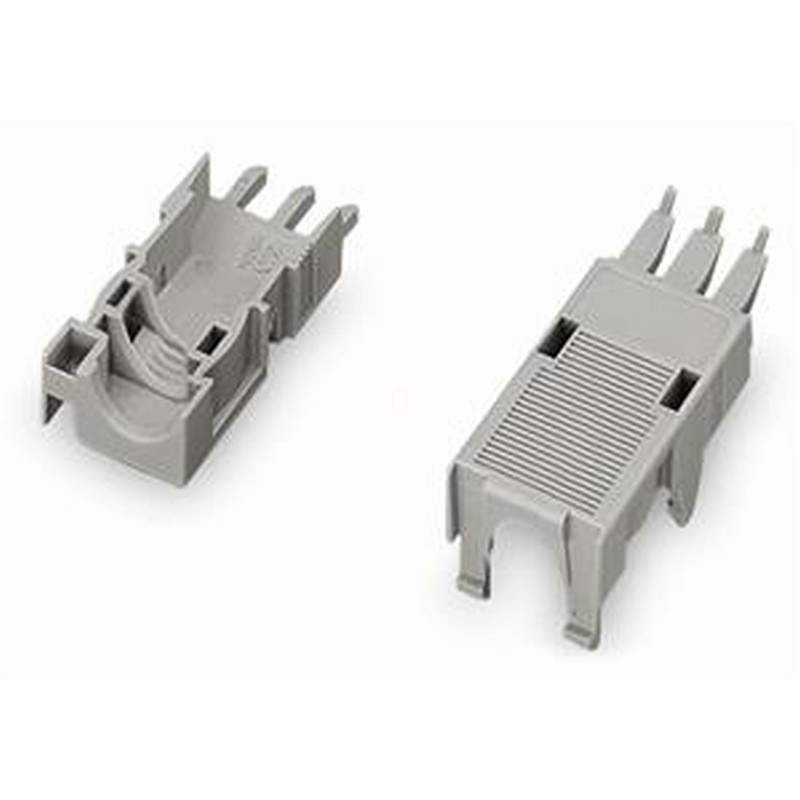

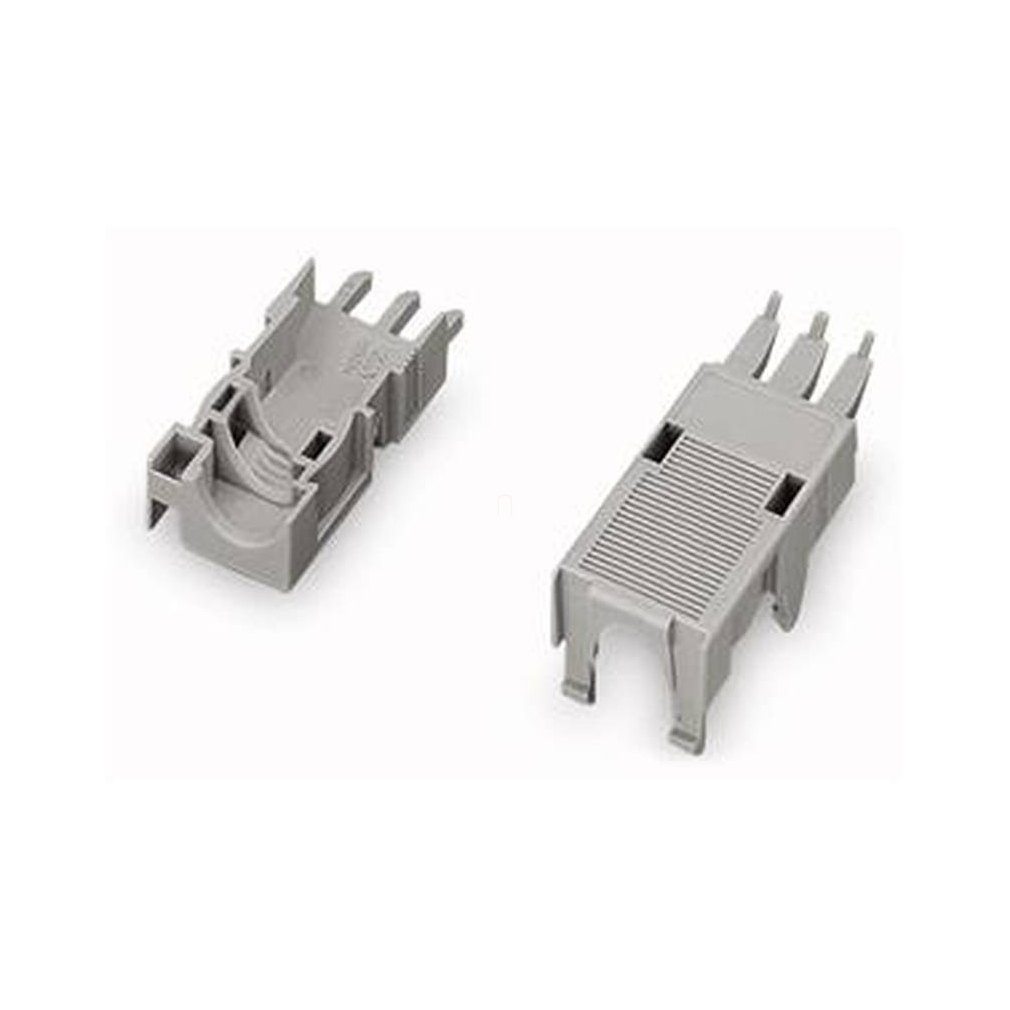

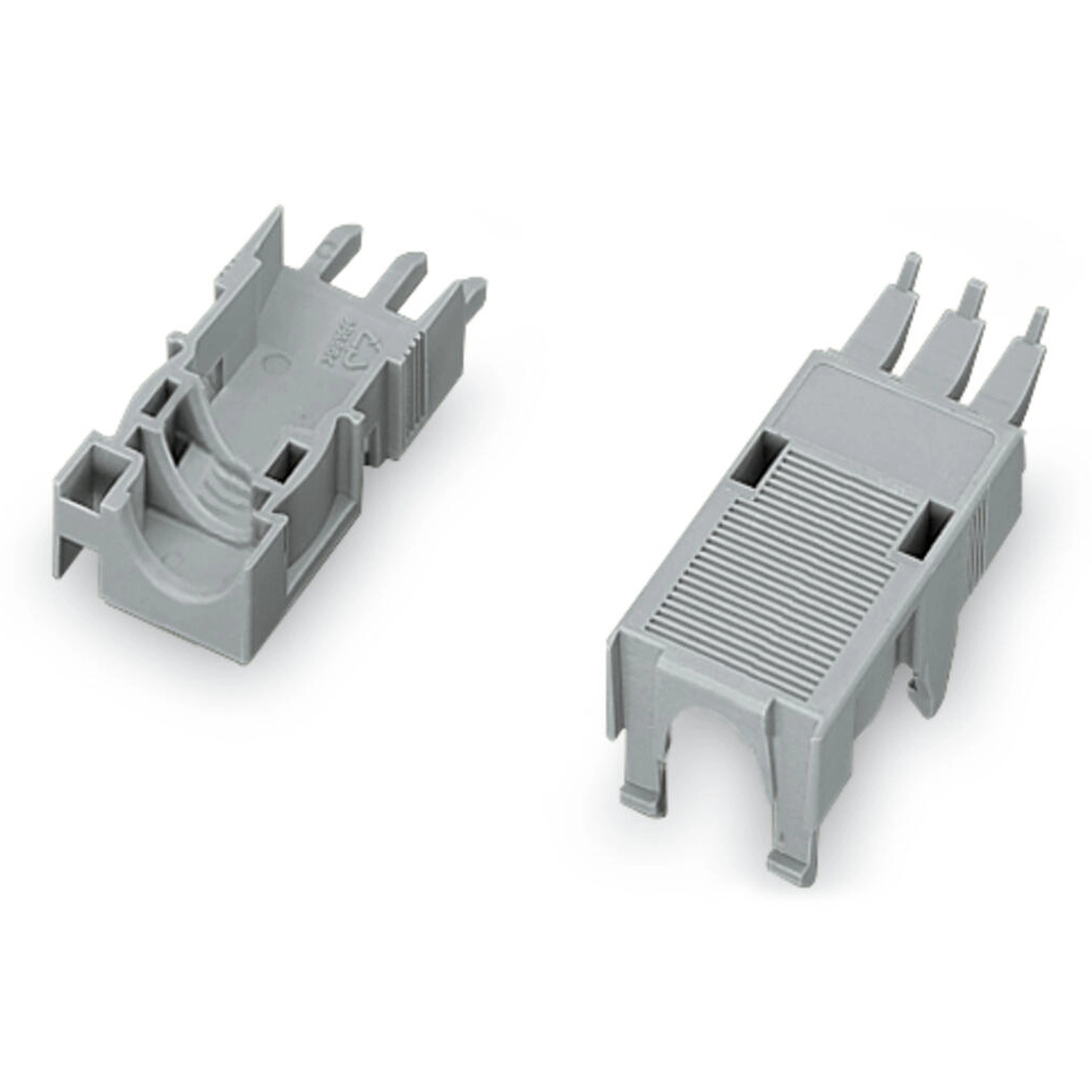

A Wago 769-1604 szürke,kétrészes tehermentesítő készülékház anya- és apacsatlakozókhoz,négy pólussal és5 mm lábtávolsággal.
Műszaki jellemzők
| Szélesség | 20 mm / 0,787 inch |
|---|---|
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Szín | szürke |
| Tűzterhelés | 0,117 MJ |
| Tömeg | 4,1 g |
| Pólusszám | 4 |
| Kivitel | 2 részes |
| Lábtávolság | 5 mm |
| Kábelkivezetés | 1,a hátsó oldalon |

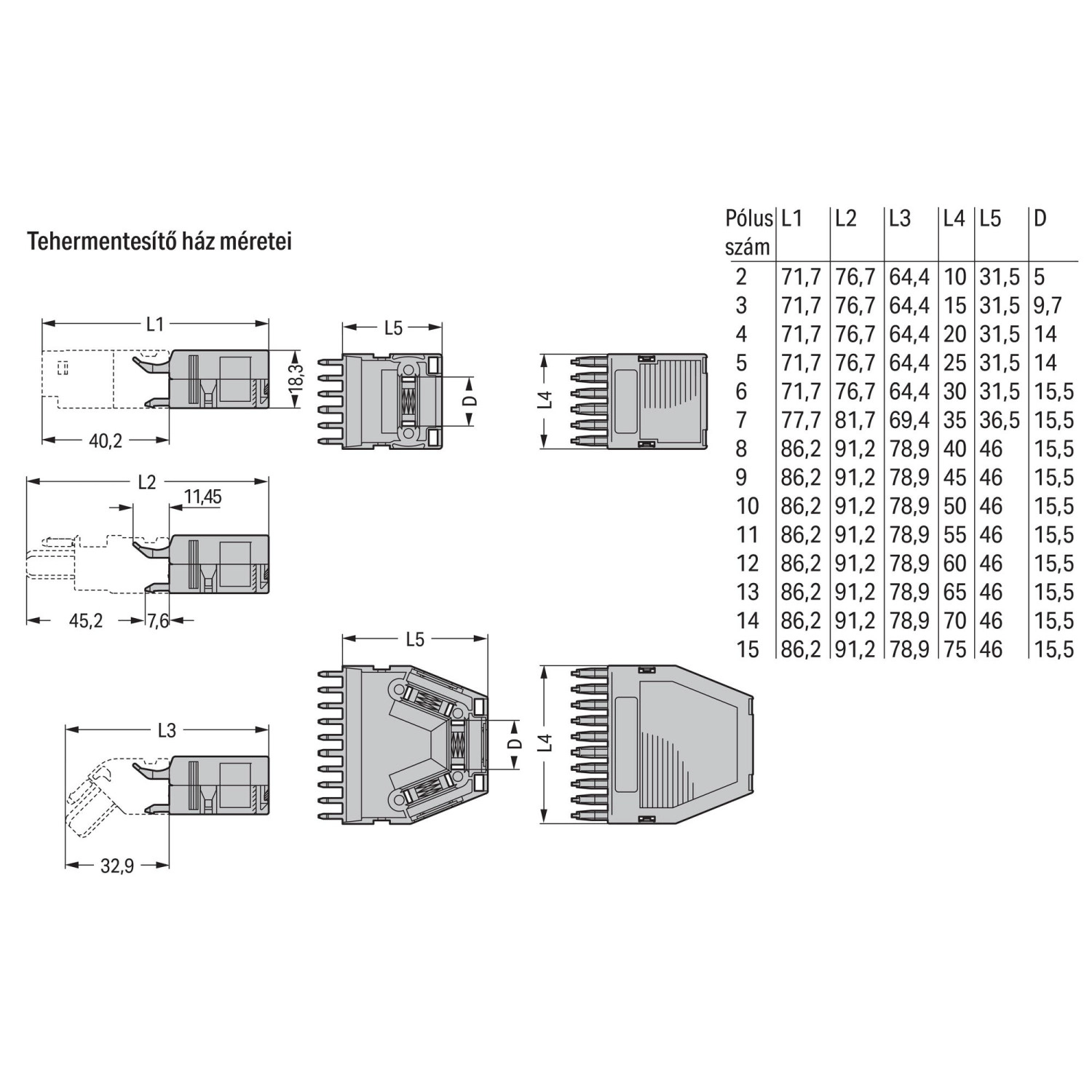

| Rajzi L1/L2/L3;4 pólusú sor | 71,7/76,7/64,4 mm |
| Rajzi L4/L5/D;4 pólusú sor | 20/31,5/14 mm |
| Rajzon feltüntetett további méretek | 40,2;45,2;32,9;11,45;7,6 mm |
| Rajzi értelmezés | Az L1/L2/L3 méretek eltérő csatlakozóelrendezésekhez tartoznak;nem a készülékház31,5 mm-es mélysége. |
Alkalmazás
| Alkalmazás | A769-es sorozathoz;a2–5 pólusú házak kivitele szerint egy hátsó kábelkivezetéssel. |
|---|
Kapcsolódó tartozékok
| 209-501 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 209-501/000-024 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 209-501/000-006 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 209-501/000-012 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 209-501/000-005 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 209-501/000-002 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 209-501/000-007 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 209-501/000-017 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 209-501/000-023 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
769-1604.
Mennyi a tömege?
4,1 g.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 769-1604 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 4 pólusú, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-1604 |
| GTIN / EAN | 4017332652896 |
| Terméktípus | Tehermentesítő készülékház |
Műszaki adatok
| Szélesség | 20 mm / 0,787 inch |
|---|---|
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Szín | szürke |
| Tűzterhelés | 0,117 MJ |
| Tömeg | 4,1 g |
| Pólusszám | 4 |
| Kivitel | 2 részes |
| Lábtávolság | 5 mm |
| Kábelkivezetés | 1,a hátsó oldalon |
| Rajzi L1/L2/L3;4 pólusú sor | 71,7/76,7/64,4 mm |
| Rajzi L4/L5/D;4 pólusú sor | 20/31,5/14 mm |
| Rajzon feltüntetett további méretek | 40,2;45,2;32,9;11,45;7,6 mm |
| Rajzi értelmezés | Az L1/L2/L3 méretek eltérő csatlakozóelrendezésekhez tartoznak;nem a készülékház31,5 mm-es mélysége. |
Alkalmazási feltételek
| Alkalmazás | A769-es sorozathoz;a2–5 pólusú házak kivitele szerint egy hátsó kábelkivezetéssel. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 18 (X-COM-rendszer) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Kapcsolódó tartozékok
| 209-501 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 209-501/000-024 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 209-501/000-006 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 209-501/000-012 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 209-501/000-005 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 209-501/000-002 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 209-501/000-007 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 209-501/000-017 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 209-501/000-023 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-1604 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 4 pólusú, szürke használati útmutató
A ház rögzítése
Pattintsd a házat a tehermentesítő tartóra.
Négypólusú kivitel
Egy hátsó kábelkivezetés;769-es sorozat.
Használati megjegyzés
