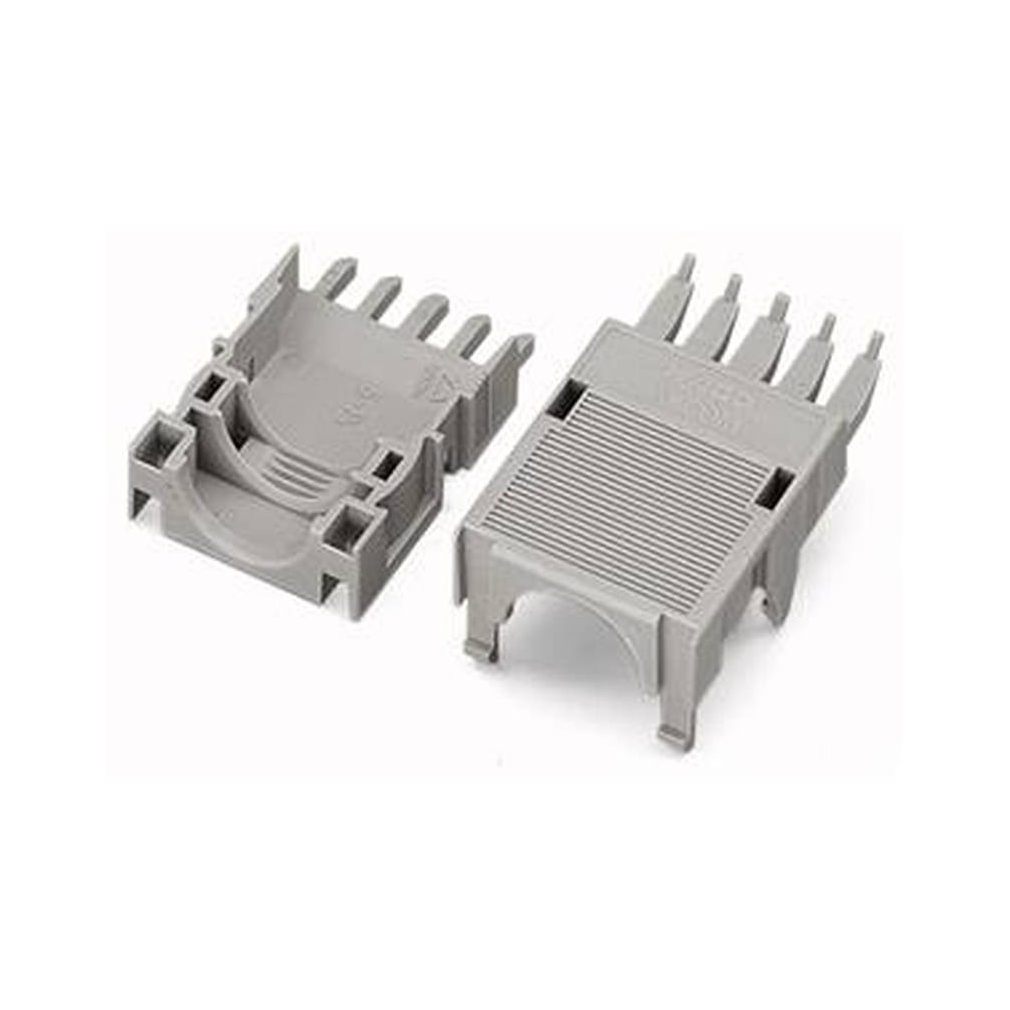

WAGO 769-1606 tehermentesítő készülékház szürke, ipari DIN-sínes vezetékezésekhez.

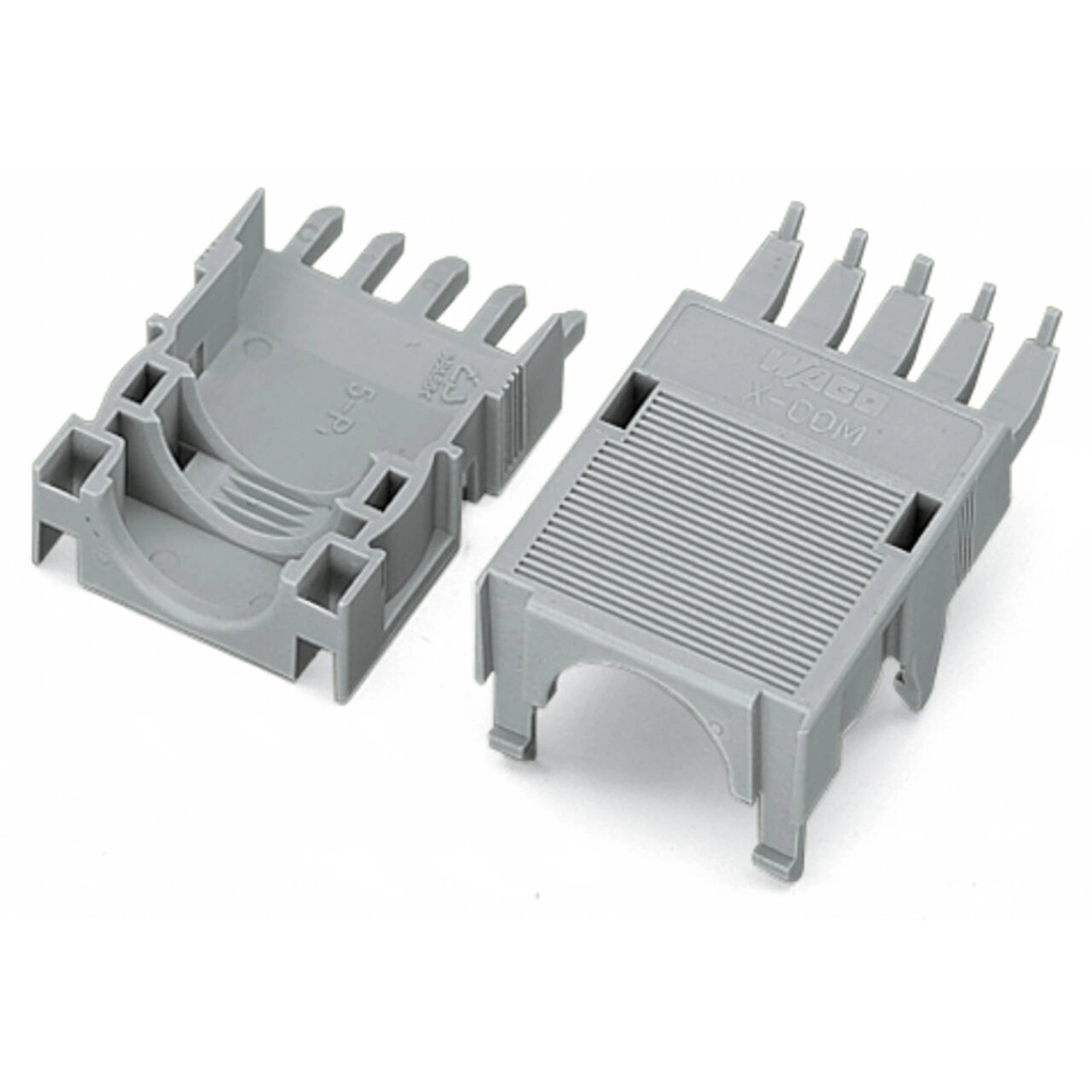

A Wago 769-1606 szürke, kétrészes tehermentesítő készülékház hatpólusú anya- és apacsatlakozókhoz, 5 mm lábtávolsághoz készült. A ház 30 mm széles, 18,3 mm magas és 31,5 mm mély. A hatpólusú kivitel két kábelkivezetéssel és egy fedéllel rendelkezik.
Műszaki jellemzők
| Kivitel | Kétrészes tehermentesítő készülékház anya- és apacsatlakozókhoz |
|---|---|
| Pólusszám | 6 |
| Lábtávolság a termékmegnevezésben | 5 mm |
| Szélesség | 30 mm / 1,181 inch |
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Szín | szürke |
| Tűzterhelés | 0,163 MJ |
| Tömeg | 6 g |
| Kábelkivezetések a 6–9 pólusú csoportban | Két kábelkivezetés és egy fedél |
| Termékkép | A gyártói termékkép illusztratív. |

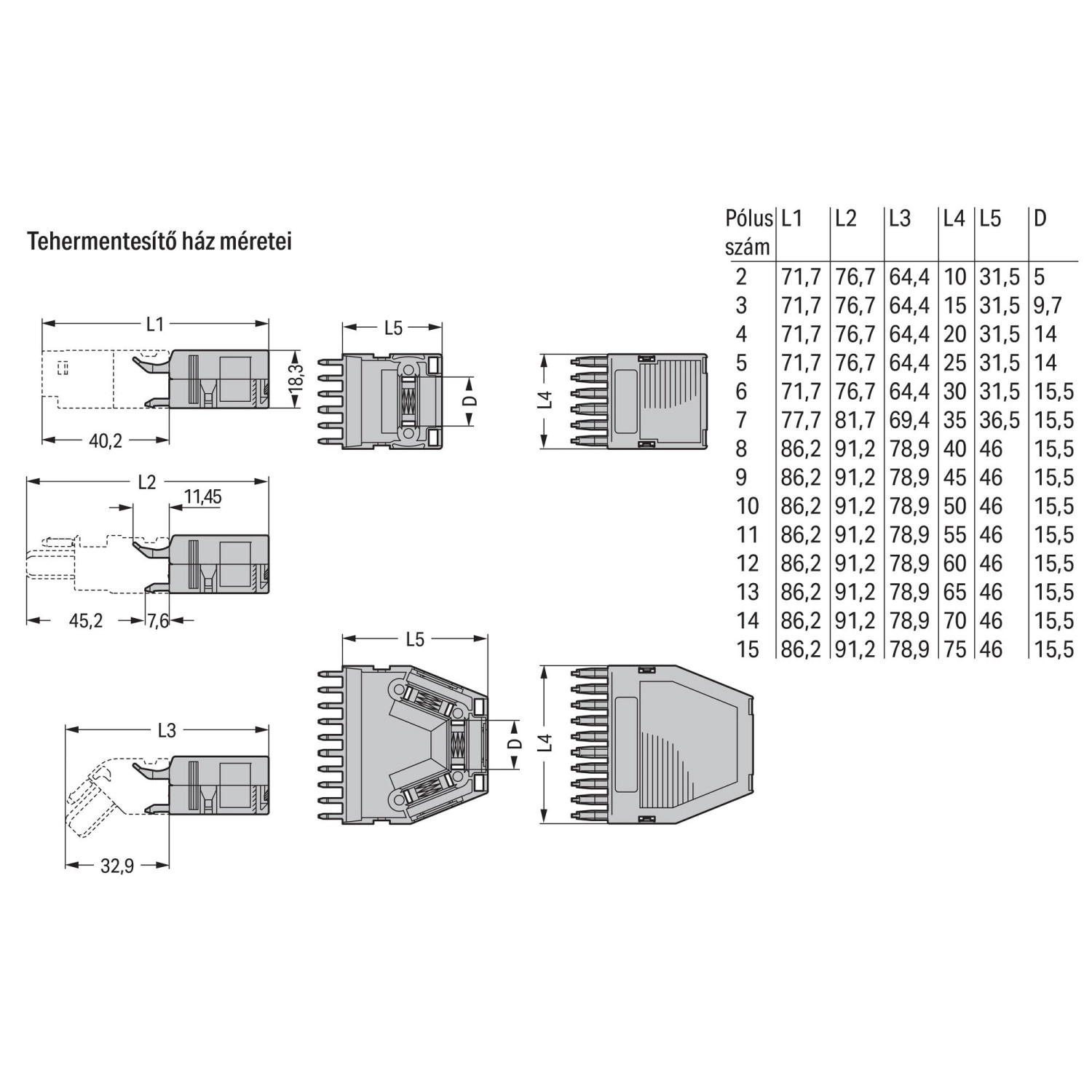

Rajzi méretek és változatok
| A családrajz alkalmazási köre | A táblázat 2–15 pólusú házak és különböző csatlakozó-összeállítások L1, L2, L3, L4, L5 és D rajzjeleit adja meg mm-ben. A jelen ház saját adatai: 6 pólus; 30 × 18,3 × 31,5 mm. |
|---|---|
| 6 pólusú rajzi sor | L1 = 71,7; L2 = 76,7; L3 = 64,4; L4 = 30; L5 = 31,5; D = 15,5 mm |
| További rajzi részméretek | 40,2; 45,2; 32,9; 11,45; 7,6; 18,3 mm. A 40,2 / 45,2 / 32,9 mm méretek az ábrázolt csatlakozó-összeállításokhoz tartoznak, nem a ház önálló mélységét jelölik. |
| Családrajz: 2 pólus | L1 71,7; L2 76,7; L3 64,4; L4 10; L5 31,5; D 5 mm |
| Családrajz: 3 pólus | L1 71,7; L2 76,7; L3 64,4; L4 15; L5 31,5; D 9,7 mm |
| Családrajz: 4 pólus | L1 71,7; L2 76,7; L3 64,4; L4 20; L5 31,5; D 14 mm |
| Családrajz: 5 pólus | L1 71,7; L2 76,7; L3 64,4; L4 25; L5 31,5; D 14 mm |
| Családrajz: 6 pólus | L1 71,7; L2 76,7; L3 64,4; L4 30; L5 31,5; D 15,5 mm |
| Családrajz: 7 pólus | L1 77,7; L2 81,7; L3 69,4; L4 35; L5 36,5; D 15,5 mm |
| Családrajz: 8 pólus | L1 86,2; L2 91,2; L3 78,9; L4 40; L5 46; D 15,5 mm |
| Családrajz: 9 pólus | L1 86,2; L2 91,2; L3 78,9; L4 45; L5 46; D 15,5 mm |
| Családrajz: 10 pólus | L1 86,2; L2 91,2; L3 78,9; L4 50; L5 46; D 15,5 mm |
| Családrajz: 11 pólus | L1 86,2; L2 91,2; L3 78,9; L4 55; L5 46; D 15,5 mm |
| Családrajz: 12 pólus | L1 86,2; L2 91,2; L3 78,9; L4 60; L5 46; D 15,5 mm |
| Családrajz: 13 pólus | L1 86,2; L2 91,2; L3 78,9; L4 65; L5 46; D 15,5 mm |
| Családrajz: 14 pólus | L1 86,2; L2 91,2; L3 78,9; L4 70; L5 46; D 15,5 mm |
| Családrajz: 15 pólus | L1 86,2; L2 91,2; L3 78,9; L4 75; L5 46; D 15,5 mm |
Opcionális kiegészítők
| 209-501 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 209-501/000-024 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 209-501/000-006 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 209-501/000-012 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 209-501/000-005 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 209-501/000-002 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 209-501/000-007 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 209-501/000-017 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 209-501/000-023 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 209-174 | Kábelbilincs; tehermentesítő lapokhoz; 7 vagy több pólus |
| 209-173 | Rögzítőcsavar; kábelbilincsekhez; 7 vagy több pólus |
Alkalmazási feltételek
| Kábelkivezetések családfüggő száma | 2–5 pólus: egy kábelkivezetés hátul; 6–9 pólus: két kábelkivezetés és egy fedél; 10–16 pólus: három kábelkivezetés és két fedél. |
|---|---|
| A 209-174 és 209-173 alkalmazási feltétele | A kábelbilincs és a hozzá tartozó rögzítőcsavar leírása 7 vagy több pólushoz szól. Ez nem tekinthető a jelen hatpólusú házra szóló feltétel nélküli alkalmassági állításnak. |
| Szerelési példa | A rápattintható összeállítás tehermentesítő tartót és házat, valamint hatpólusú, egyvezetékes, döntött anyacsatlakozót mutat. |
| Sorozat | Bepattintható tehermentesítő készülékház a 769-es sorozathoz. |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány kábelkivezetése van?
A hatpólusú kivitelhez két kábelkivezetés és egy fedél tartozik.
Mekkora a ház mélysége?
31,5 mm; az összeállítások további rajzi méretei külön szerepelnek.
Hány részből áll?
Két részből: tehermentesítő tartóból és házból.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-1606
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,98 g/db
Cikkszám
4017332728546
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-1606 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 6 pólusú, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-1606 |
| GTIN / EAN | 4017332728546 |
| Terméktípus | X-COM kétrészes tehermentesítő készülékház |
Műszaki jellemzők
| Kivitel | Kétrészes tehermentesítő készülékház anya- és apacsatlakozókhoz |
|---|---|
| Pólusszám | 6 |
| Lábtávolság a termékmegnevezésben | 5 mm |
| Szélesség | 30 mm / 1,181 inch |
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Szín | szürke |
| Tűzterhelés | 0,163 MJ |
| Tömeg | 6 g |
| Kábelkivezetések a 6–9 pólusú csoportban | Két kábelkivezetés és egy fedél |
| Termékkép | A gyártói termékkép illusztratív. |
Rajzi méretek és változatok
| A családrajz alkalmazási köre | A táblázat 2–15 pólusú házak és különböző csatlakozó-összeállítások L1, L2, L3, L4, L5 és D rajzjeleit adja meg mm-ben. A jelen ház saját adatai: 6 pólus; 30 × 18,3 × 31,5 mm. |
|---|---|
| 6 pólusú rajzi sor | L1 = 71,7; L2 = 76,7; L3 = 64,4; L4 = 30; L5 = 31,5; D = 15,5 mm |
| További rajzi részméretek | 40,2; 45,2; 32,9; 11,45; 7,6; 18,3 mm. A 40,2 / 45,2 / 32,9 mm méretek az ábrázolt csatlakozó-összeállításokhoz tartoznak, nem a ház önálló mélységét jelölik. |
| Családrajz: 2 pólus | L1 71,7; L2 76,7; L3 64,4; L4 10; L5 31,5; D 5 mm |
| Családrajz: 3 pólus | L1 71,7; L2 76,7; L3 64,4; L4 15; L5 31,5; D 9,7 mm |
| Családrajz: 4 pólus | L1 71,7; L2 76,7; L3 64,4; L4 20; L5 31,5; D 14 mm |
| Családrajz: 5 pólus | L1 71,7; L2 76,7; L3 64,4; L4 25; L5 31,5; D 14 mm |
| Családrajz: 6 pólus | L1 71,7; L2 76,7; L3 64,4; L4 30; L5 31,5; D 15,5 mm |
| Családrajz: 7 pólus | L1 77,7; L2 81,7; L3 69,4; L4 35; L5 36,5; D 15,5 mm |
| Családrajz: 8 pólus | L1 86,2; L2 91,2; L3 78,9; L4 40; L5 46; D 15,5 mm |
| Családrajz: 9 pólus | L1 86,2; L2 91,2; L3 78,9; L4 45; L5 46; D 15,5 mm |
| Családrajz: 10 pólus | L1 86,2; L2 91,2; L3 78,9; L4 50; L5 46; D 15,5 mm |
| Családrajz: 11 pólus | L1 86,2; L2 91,2; L3 78,9; L4 55; L5 46; D 15,5 mm |
| Családrajz: 12 pólus | L1 86,2; L2 91,2; L3 78,9; L4 60; L5 46; D 15,5 mm |
| Családrajz: 13 pólus | L1 86,2; L2 91,2; L3 78,9; L4 65; L5 46; D 15,5 mm |
| Családrajz: 14 pólus | L1 86,2; L2 91,2; L3 78,9; L4 70; L5 46; D 15,5 mm |
| Családrajz: 15 pólus | L1 86,2; L2 91,2; L3 78,9; L4 75; L5 46; D 15,5 mm |
Opcionális kiegészítők
| 209-501 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 209-501/000-024 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 209-501/000-006 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 209-501/000-012 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 209-501/000-005 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 209-501/000-002 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 209-501/000-007 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 209-501/000-017 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 209-501/000-023 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 209-174 | Kábelbilincs; tehermentesítő lapokhoz; 7 vagy több pólus |
| 209-173 | Rögzítőcsavar; kábelbilincsekhez; 7 vagy több pólus |
Alkalmazási feltételek
| Kábelkivezetések családfüggő száma | 2–5 pólus: egy kábelkivezetés hátul; 6–9 pólus: két kábelkivezetés és egy fedél; 10–16 pólus: három kábelkivezetés és két fedél. |
|---|---|
| A 209-174 és 209-173 alkalmazási feltétele | A kábelbilincs és a hozzá tartozó rögzítőcsavar leírása 7 vagy több pólushoz szól. Ez nem tekinthető a jelen hatpólusú házra szóló feltétel nélküli alkalmassági állításnak. |
| Szerelési példa | A rápattintható összeállítás tehermentesítő tartót és házat, valamint hatpólusú, egyvezetékes, döntött anyacsatlakozót mutat. |
| Sorozat | Bepattintható tehermentesítő készülékház a 769-es sorozathoz. |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.01. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-1606 tehermentesítő ház anya- és apacsatlakozókhoz, 2 részes, 5 mm lábtávolság, 6 pólusú, szürke használati útmutató
A szerelési példa összeállítása
A gyártói szerelési példa hatpólusú, egyvezetékes, döntött anyacsatlakozót, tehermentesítő tartót és házat mutat.
Rápattintás
1
A tehermentesítő készülékházat rápattintással rögzítsd az ábrázolt összeállításon.
Kábelkivezetések
A hatpólusú kivitel a 6–9 pólusú csoportba tartozik: két kábelkivezetéssel és egy fedéllel rendelkezik.
